半导体器件物理课后作业第二章对发光二极管（LED）、光电二极管（PD）、隧道二极管、齐纳二极管、变容管、快恢复二极管和电荷存储二极管这7个二端器件，请选择其中的4个器件，简述它们的工作原理和应用场合。
解：发光二极管它是半导体二极管的一种，是一种固态的半导体器件，可以把电能转化成光能；常简写为LED。
工作原理：发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。
当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光。
不同的半导体材料中电子和空穴所处的能量状态不同。
当电子和空穴复合时释放出的能量多少是不同的，释放出的能量越多，则发出的光的波长越短；反之，则发出的光的波长越长。
应用场合：常用的是发红光、绿光或黄光的二极管，它们主要用于各种LED显示屏、彩灯、工作（交通）指示灯以及居家LED节能灯。
光电二极管光电二极管（Photo-Diode）和普通二极管一样，也是由一个PN结组成的半导体器件，也具有单方向导电特性，但在电路中它不是作整流元件，而是把光信号转换成电信号的光电传感器件。
工作原理：普通二极管在反向电压作用时处于截止状态，只能流过微弱的反向电流，光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光，而电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。
光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱，叫暗电流；当有光照时，携带能量的光子进入PN结后，把能量传给共价键上的束缚电子，使部分电子挣脱共价键，从而产生电子—空穴对，称为光生载流子。
它们在反向电压作用下参加漂移运动，使反向电流迅速增大到几十微安，光的强度越大，反向电流也越大。
这种特性称为“光电导”。
光电二极管在一般照度的光线照射下，所产生的电流叫光电流。
如果在外电路上接上负载，负载上就获得了电信号，而且这个电信号随着光的变化而相应变化。
《半导体器件》习题及参考答案
第二章1 一个硅p －n 扩散结在p 型一侧为线性缓变结，a=1019cm -4，n 型一侧为均匀掺杂，杂质浓度为3×1014cm －3，在零偏压下p 型一侧的耗尽层宽度为0.8μm ，求零偏压下的总耗尽层宽度、建电势和最大电场强度。
解：)0(,22≤≤-=x x qax dxd p S εψ)0(,22n S D x x qN dxd ≤≤-=εψ 0),(2)(22≤≤--=-=E x x x x qa dx d x p p Sεψ n n SDx x x x qN dx d x ≤≤-=-=E 0),()(εψ x ＝0处E 连续得x n ＝1.07µm x 总=x n +x p =1.87µm⎰⎰=--=-npx x bi V dx x E dx x E V 0516.0)()(m V x qa E p S/1082.4)(252max ⨯-=-=ε,负号表示方向为n 型一侧指向p 型一侧。
2 一个理想的p-n 结，N D ＝1018cm －3，N A ＝1016cm －3，τp ＝τn ＝10－6s ，器件的面积为1.2×10－5cm －2，计算300K 下饱和电流的理论值，±0.7V 时的正向和反向电流。
解：D p ＝9cm 2/s ，D n ＝6cm 2/scm D L p p p 3103-⨯==τ，cm D L n n n 31045.2-⨯==τnp n pn p S L n qD L p qD J 0+=I S =A*J S =1.0*10-16A 。
＋0.7V 时，I ＝49.3µA ， －0.7V 时，I ＝1.0*10-16A3 对于理想的硅p +-n 突变结，N D ＝1016cm －3，在1V 正向偏压下，求n 型中性区存贮的少数载流子总量。
设n 型中性区的长度为1μm ，空穴扩散长度为5μm 。
解：P ＋>>n ，正向注入：0)(20202=---pn n n n L p p dx p p d ，得：)sinh()sinh()1(/00pnn pn kTqV n n n L x W L x W e p p p ---=- ⎰⨯=-=nnW x n n A dx p p qA Q 20010289.5)(4一个硅p +-n 单边突变结，N D ＝1015cm －3，求击穿时的耗尽层宽度，若n 区减小到5μm ，计算此时击穿电压。
(完整word版)半导体器件作业-有答案
1．半导体硅材料的晶格结构是（ A ）A 金刚石B 闪锌矿C 纤锌矿2．下列固体中，禁带宽度Eg 最大的是（ C ）Ａ金属Ｂ半导体Ｃ绝缘体3．硅单晶中的层错属于（ C ）Ａ点缺陷Ｂ线缺陷Ｃ面缺陷4．施主杂质电离后向半导体提供（ B ），受主杂质电离后向半导体提供（ A ），本征激发后向半导体提供（A B ）。
A 空穴B 电子5．砷化镓中的非平衡载流子复合主要依靠（ A ）A 直接复合B 间接复合C 俄歇复合6．衡量电子填充能级水平的是（ B ）Ａ施主能级Ｂ费米能级Ｃ受主能级 D 缺陷能级7．载流子的迁移率是描述载流子( A )的一个物理量；载流子的扩散系数是描述载流子( B ) 的一个物理量。
A 在电场作用下的运动快慢B 在浓度梯度作用下的运动快慢8．室温下，半导体Si中掺硼的浓度为1014cm－3，同时掺有浓度为1.1×1015cm－3的磷，则电子浓度约为（ B ），空穴浓度为（ D ），费米能级（G ）；将该半导体升温至570K，则多子浓度约为（ F ），少子浓度为（ F ），费米能级（I ）。
（已知：室温下，ni≈1.5×1010cm－3，570K 时，ni≈2×1017cm－3）A 1014cm－3B 1015cm－3C 1.1×1015cm－3D 2.25×105cm－3E 1.2×1015cm－3 F 2×1017cm－3G 高于Ei H 低于Ei I 等于Ei9．载流子的扩散运动产生（ C ）电流，漂移运动产生（ A ）电流。
A 漂移B 隧道C 扩散10. 下列器件属于多子器件的是（ B D ）Ａ稳压二极管Ｂ肖特基二极管Ｃ发光二极管 D 隧道二极管11. 平衡状态下半导体中载流子浓度n0p0=ni2，载流子的产生率等于复合率，而当np<ni2 时，载流子的复合率（ C ）产生率Ａ大于Ｂ等于Ｃ小于12. 实际生产中，制作欧姆接触最常用的方法是（ A ）Ａ重掺杂的半导体与金属接触Ｂ轻掺杂的半导体与金属接触13．在下列平面扩散型双极晶体管击穿电压中数值最小的是（ C ）A BVCEOB BVCBOC BVEBO14．MIS 结构半导体表面出现强反型的临界条件是（ B ）。

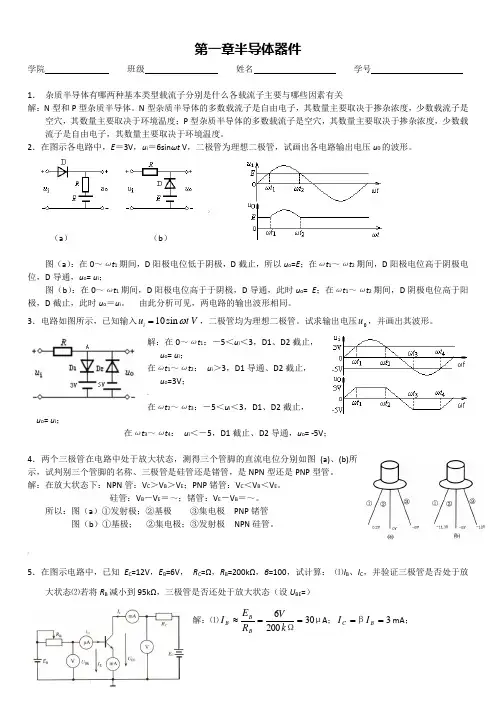

江苏大学电子电工习题册第一章半导体器件参考答案
第一章半导体器件 学院 班级 姓名 学号1． 杂质半导体有哪两种基本类型载流子分别是什么各载流子主要与哪些因素有关解：N 型和P 型杂质半导体。
N 型杂质半导体的多数载流子是自由电子，其数量主要取决于掺杂浓度，少数载流子是空穴，其数量主要取决于环境温度；P 型杂质半导体的多数载流子是空穴，其数量主要取决于掺杂浓度，少数载流子是自由电子，其数量主要取决于环境温度。
2．在图示各电路中，E ＝3V ，u i ＝6sin ωt V ，二极管为理想二极管，试画出各电路输出电压u 0的波形。
）（a ） （b ）图（a ）：在0～ωt 1期间，D 阳极电位低于阴极，D 截止，所以u o =E ；在ωt 1～ωt 2期间，D 阳极电位高于阴极电位，D 导通，u o = u i ；图（b ）：在0～ωt 1期间，D 阳极电位高于于阴极，D 导通，此时u o = E ；在ωt 1～ωt 2期间，D 阴极电位高于阳极，D 截止，此时u o ＝u i 。
由此分析可见，两电路的输出波形相同。
3．电路如图所示，已知输入10sin i u t V ω=，二极管均为理想二极管。
试求输出电压0u ，并画出其波形。
解：在0～ωt 1：－5＜u i ＜3，D1、D2截止，u o = u i ；在ωt 1～ωt 2： u i ＞3，D1导通、D2截止，u o =3V ；。
在ωt 2～ωt 3：－5＜u i ＜3，D1、D2截止，u o = u i ；在ωt 3～ωt 4： u i ＜－5，D1截止、D2导通，u o = -5V ；4．两个三极管在电路中处于放大状态，测得三个管脚的直流电位分别如图 (a)、(b)所示，试判别三个管脚的名称、三极管是硅管还是锗管，是NPN 型还是PNP 型管。
解：在放大状态下：NPN 管：V C ＞V B ＞V E ；PNP 锗管：V C ＜V B ＜V E 。
硅管：V B －V E ＝～；锗管：V E －V B ＝～。
半导体器件习题及答案
半导体器件习题及答案(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1第1章 半导体器件一、是非题 (注:请在每小题后[ ]内用"√"表示对,用"×"表示错)1、P 型半导体可通过在本半导体中掺入五价磷元素而获得。
（ ）2、N 型半导体可以通过在本征半导体中掺入三价元素而得到。
（ ）3、在N 型半导体中，掺入高浓度的三价杂质可以发型为P 型半导体。
（ ）4、P 型半导体带正电，N 型半导体带负电。
（ ）5、N 型半导体的多数载流子是电子，所以它带负电。
（ ）6、半导体中的价电子易于脱离原子核的束缚而在晶格中运动。
（ ）7、半导体中的空穴的移动是借助于邻近价电子与空穴复合而移动的。
（ ）8、施主杂质成为离子后是正离子。
（ ）9、受主杂质成为离子后是负离子。
（ ）10、PN 结中的扩散电流是载流子在电场作用下形成的。
（ ）11、漂移电流是少数载流子在内电场作用下形成的。
（ ）12、由于PN 结交界面两边存在电位差，所以，当把PN 结两端短路时就有电流流过。
（ ）13、PN 结在无光照、无外加电压时，结电流为零。
（ ）14、二极管的伏安特性方程式除了可以描述正向特性和反向特性外，还可以描述二极管的反向击穿特性。
（ ）15、通常的BJT 管在集电极和发射极互换使用时，仍有较大的电流放大作用。
（ ）16、有人测得某晶体管的U BE =，I B =20μA ，因此推算出r be =U BE /I B =20μA=35kΩ。
（ ）17、有人测得晶体管在U BE =，I B =5μA ，因此认为在此工作点上的r be 大约为26mV/I B =Ω。
（ ）18、有人测得当U BE =，I B =10μA 。
考虑到当U BE =0V 时I B =0因此推算得到0.6060()100BE be B U r k I ∆-===Ω∆-（ ）二、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论) . 1、在绝对零度（0K ）时，本征半导体中_________ 载流子。
第2章半导体器件习题解答

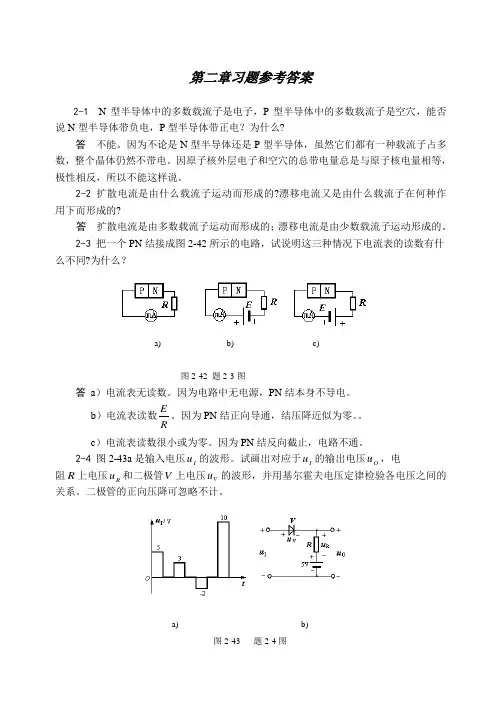

第二章习题参考答案2-1 N 型半导体中的多数载流子是电子，P 型半导体中的多数载流子是空穴，能否说N 型半导体带负电，P 型半导体带正电？为什么?答 不能。
