35kv电缆绝缘护套
35kv电缆绝缘护套
【35kv电缆绝缘护套介绍】
35kv电缆绝缘护套采用优质硅橡胶材料制成，具有优异的电气、抗
漏电起痕性能，耐侯性极佳，机械性能高，具有憎水性及憎水性迁移
等特点，耐高低温性能极其优异，可在-50℃～+150℃条件下连续使
用。安装方便简单，省工省时。
【35kv电缆绝缘护套特点】
1、安装简捷，无需动火，停电施工时间短
2、柔软、耐折弯
3、使用寿命长，抗老化，耐腐蚀
【技术指标】

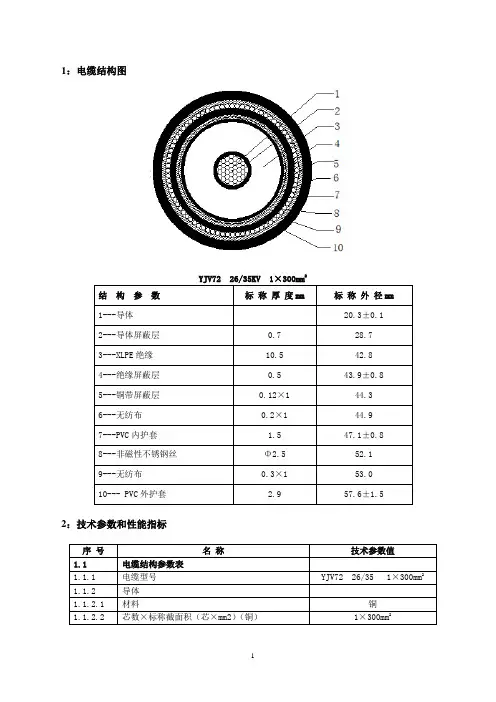

【结构示意图】
交联与聚氯电缆对比
一、交联聚乙烯绝缘与聚氯乙烯绝缘电缆相比的优点 1、交联聚乙烯绝缘电力电缆导体最高工作温度90℃，聚氯乙烯绝缘电力电缆导体最高工作温度70℃。 2、交联聚乙烯绝缘电力电缆比同规格聚氯乙烯绝缘电力电缆载流量提高30%。 3、交联聚乙烯绝缘电力电缆短时过载温度为95～130℃，聚氯乙烯绝缘电力电缆短时过载温度为75～110℃。 4、交联聚乙烯绝缘电力电缆短路时导体最高工作温度250℃，聚氯乙烯绝缘电力电缆短路时导体最高工作温度160℃。 5、交联聚乙烯绝缘电力电缆绝缘体积电阻率（20℃）≥1017Ω.cm, 聚氯乙烯绝缘电力电缆体积电阻率（20℃）≥1014Ω.cm；交联聚乙烯绝缘电力电缆绝缘介电强度为30kV/mm，聚氯乙烯绝缘电力电缆绝缘介电强度为20kV/mm；交联聚乙烯绝缘电力电缆绝缘介质损耗脚正切≤4×10-4，聚氯乙烯绝缘电力电缆绝缘介质损耗脚正切≤4×10-2 6、交联聚乙烯绝缘电力电缆绝缘为热固性，无卤、无毒；氯乙烯绝缘电力电缆绝缘为热塑性，释放有毒的含氯气体。 7、交联聚乙烯绝缘电力电缆使用寿命40年，氯乙烯绝缘电力电缆使用寿命20~30年。 8、交联聚乙烯绝缘电力电缆比同规格聚氯乙烯绝缘电力电缆外径小。 9、交联聚乙烯绝缘电力电缆比同规格聚氯乙烯绝缘电力电缆重量轻。 二、聚乙烯、交联聚乙烯绝缘的缺点 1、聚乙烯和交联聚乙烯的绝缘性能有一“怪癖”，即适于做交流电绝缘，而不宜作直流电绝缘，尤其是直流高压会降低其绝缘寿命。因此，直流电缆绝缘多采用橡胶绝缘或油纸绝缘。 2、聚乙烯和交联聚乙烯绝缘有“恐水症”，其击穿往往与水的存在有关，即在高电压下形成“水树枝”，导致绝缘破坏。因此，聚乙烯和交联聚乙烯作高压及超高压电缆的绝缘时，在其加工、储运及绝缘挤制过程中特别“忌水”， 3、交联聚乙烯的绝缘性能与其纯净度有密切的关系。35KV以上的高压及超高压电缆的绝缘须采用超净交联聚乙烯，不仅要求原材料的纯度高，而且要求交联工艺装备及环境的清洁度高，工艺稳定可靠。 4、中密度和高密度聚乙烯的强度和硬度较高，其透水率低，多用作电缆护套。但是，聚乙烯有最大的缺点，即容易燃烧，且黑烟浓烈，因此它的应用给环境带来了许多隐患。
交联聚乙烯绝缘电缆所有型号
交联聚乙烯绝缘电缆所有型号、名称、用途及使用说明 产品型号产品名称额定电压kV执行标准 YJV YJLV ZR-YJV ZR-YJLV 交联聚乙烯绝缘聚氯 乙烯护套电力电缆 交联聚乙烯绝缘聚氯 乙烯护套阻燃电力电 缆 1KV-26/35KV GB/T12706-2002 GB/T19666-2005 YJY YJLY ZR-YJY ZR-YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆交联聚乙烯绝缘聚乙烯护套阻燃电力电缆 YJV22 YJLV22 ZR-YJV22 ZR-YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电 力电缆 交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆 YJV23 YJLV23 ZR-YJV23 ZR-YJLV23交联聚乙烯绝缘钢带铠装聚乙烯护套电力 电缆 交联聚乙烯绝缘钢带铠装聚乙烯护套阻燃 电力电缆 YJV32 YJLV32 ZR-YJV32 ZR-YJL32交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套 电力电缆 交联聚乙烯绝缘细钢
丝铠装聚氯乙烯护套阻燃电力电缆 YJV33 YJLV33 ZR-YJV33 ZR-YJL33交联聚乙烯绝缘细钢丝铠装聚乙烯护套电 力电缆 交联聚乙烯绝缘细钢丝铠装聚乙烯护套阻燃电力电缆 YJV42 YJLV42 ZR-YJV42 ZR-YJL42交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套 电力电缆 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆 YJV43 YJLV43 ZR-YJV43 ZR-YJL43交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电 力电缆 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套阻燃电力电缆 型号适用 范围 使用特性 YJV YJLV ZR-YJV ZR-YJLV YJY YJLY ZR-YJY ZR-YJLY 适用 于室 内外 敷 设。 可经 受一 定的 1.工作温度: 1-35kV电缆 线芯允许长期工作 温度为90℃。 2.线路短路 温度: 不能超过 250℃,持续时间小
YJV交联聚氯乙烯10kV电缆各项参数
前言 自从本世纪六十年代以来，交联聚乙烯电缆得到迅速发展。已经取代了纸绝缘电力电缆，这种趋势继续向包括110kV及以上的高压充油电缆发展。这种发展趋势的主要原因是交联聚乙烯电缆有以下优点： 优良的电气性能，保证安全可靠运行；良好的耐热性能，工作温度高，传输容量大。 电缆无油，无漏油隐患，敷设不受落差限制，可垂直敷设；电缆安装和运行维护方便。 沈阳电缆厂从1970年开始生产交联聚乙烯电缆，1979年生产了35kV 海底交联聚乙烯电力电缆。 进入八十年代，引进了瑞典6－10kV干法交联聚乙烯电缆及电缆附件专有制造技术。与此同时，先后引进瑞典CCV和芬兰CDCC干法交联生产线设备。1984年开始生产干法交联聚乙烯电缆，1985自试制成功63kV和1987年试制成功110kV高压交联聚乙烯电缆，同时了开始生产相应电压等级的电缆终端、中间接头等电缆附件，与电缆配套供货。 沈阳电缆厂生产的1kV-35kV交联聚乙烯电缆，符合国家标准GB12706-91和国际标准IEC502-1983；63kV电缆符合沈阳电缆厂的企业标准SL.Q315-93和IEC840-1988标准；110kV电缆符合国家标准GB11017-89和IEC840-1988标准。还可以按英国BS6622、德国VDE0273、瑞典SS4241417、美国AEIC C55等标准或者用户提出的技术规范进行生产。 2.1标准 沈阳电缆厂按国标GB17206－91《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》、GB11017－89《额定电压110kV铜芯、铝芯交联聚乙烯绝缘电力电缆》以及沈阳电缆厂企业标准SL.Q315－93《额定电压63kV铜芯、铝芯交联聚乙烯绝缘电力电缆》生产交联聚乙烯电缆。GB12706－91标准为等效采用国际标准IEC502－1983《额定电压1kV－30kV塑料挤包绝缘电力电缆》，GB11017－89和SL.Q315－93标准为参照采用国际标准IEC840－1988《额定电压30kV以上至150kV挤包绝缘电力电缆试验》。 2.2电缆额定电压的选择 word文档可自由复制编辑
紫外光交联聚乙烯绝缘电缆
采用紫外光作为辐射源，将混炼好的光交联聚烯烃配料挤塑包覆在导电线芯上，然后立即进入紫外光照设备中进行熔融态光交联。光照过的矿用电缆经过温水退火处理和其它的后续加工即可获得光交联聚烯烃绝缘矿用电缆产品。 紫外光交联法的设备工艺特征有： 1．光照设备采用均匀配置和特殊设计的反射聚焦的紫外光源，由控制系统来确保光照箱内的紫外光强、辐照温度等最佳工作条件。 2．高效的光引发体系在紫外光照下快速引发聚烯烃交联反应，从而使每台光照设备达到每分钟数米-数十米的连续生产速度。 3．无需新建专用厂房，可利用原有电缆厂的生产设备。 紫外光辐照交联聚乙烯绝缘料经"国家矿用电缆质量监督检验中心"测试表明：其各项性能优良，如体积电阻率、击穿电压和介电性能以及力学性能和热氧老化性能等，均达到35KV及以下交联聚乙烯电缆用绝缘料的各项技术指标。 采用紫外光辐照方法生产的交联聚乙烯绝缘电力电缆和控制电缆产品具有优秀的电气性能和物理化学性能。经"国家矿用电缆质量监督检验中心"和"电力工业部电气设备质量检验测kydl_jyls试中心"进行全面的产品型式试验，各项技术指标达到或超过了规定的技术标准，长
期额定工作温度可达105℃耐温等级（实际的耐温等级可达125℃以上），热老化性能尤为优秀，应用于电力和电气控制系统将大大提高系统的安全性能。 经详细经济核算，采用光交联法生产的交联聚烯烃绝缘电力电缆和控制电缆的制造成本相比其它方法生产的同类产品可降低成本30%以上。 紫外光交联原理:以聚烯烃为主要原料掺入适量的光引发剂，用紫外光照射，通过光引发剂吸收特定波长的紫外光引发产生聚烯烃自由基，从而发生一系列快速聚合反应，生成具有三维网状结构的交联聚烯烃。经过交联的聚烯烃材料具有优良耐高温性、抗溶剂性，优异的电气性能和明显增强的力学性能等。 本成果包括电缆专用料和工艺设备流程等工业生产光交联聚烯烃绝缘电力电缆和控制电缆的一整套新技术。与目前国内外广泛采用的高能辐照（γ射线、电子束、中子束等）和化学法（过氧化物和硅烷法）相比较，紫外光交联法在技术原理上类似于高能电子束辐照法；在工艺流程上又类似于过氧化物热引发的化学交联法，采用连续生产工艺。高能辐照交联效率高、产量大，但设备昂贵、工艺复杂和防护苛刻；而过氧化物化学交联比较适合于大尺寸高压电缆的生产，但热效率低、投资大、工艺复杂和专用厂房庞大；硅烷化学交联法除了生产效率和能耗利用率都较低外，产品的耐温等级也较低。紫外光交联技术在投资、工艺技术和安全防护诸方面都得到了大大的改进，使用的
交联聚乙烯绝缘电缆简介
交联聚乙烯绝缘电缆简介 一、产品用途 交联聚乙烯绝缘电缆适用于配电网、工业装置或其他需要大容量用电领域，用于固定敷设在交流50Hz、额定电压6kV～35kV的电力输配电线路上，主要功能是输送电能。 交联聚乙烯绝缘阻燃电缆具有阻止火势在电缆电路蔓延的功能，可避免火灾事故扩大以减少损失，适用于地铁、遂道、高层建筑等电缆敷设密集程度较高的场所。 交联聚乙烯绝缘无卤低烟阻燃电缆具有优良的阻燃性、耐腐蚀性及低烟浓度，是一种环保型产品，适用于地铁、商场、学校等人员密集型场所。 交联聚乙烯绝缘电缆产品结构简单，制造周期短，易于安装和维护，敷设时不受落差限制。 二、产品主要技术特点 交联聚乙烯绝缘电缆采用过氧化物交联的方法，使聚乙烯分子由线型分子结构变为三维网状结构，由热塑性材料变成热固性材料，工作温度从70℃提高到90℃，显著提高电缆的载流能力。交联聚乙烯绝缘电缆具有以下优点： 1. 耐热性能：网状立体结构的XLPE具有十分优异的耐热性能，在300℃以下不会分解及碳化，长期工作温度可达90℃，热寿命可达40年。 2. 绝缘性能：XLPE保持了PE原有的良好绝缘特性，且绝缘电阻进一步增大。其介质损耗角正切值很小，且受温度影响不大。
3. 机械特性：由于在大分子间建立了新的化学键，XLPE的硬度、刚度、耐磨性和抗冲击性均有提高，从而弥补了PE易受环境应力而龟裂的缺点。 4. 耐化学特性：XLPE具有较强的耐酸碱和耐油性，其燃烧产物主要为水和二氧化碳，对环境的危害较小，满足现代消防安全的要求。 无卤低烟阻燃交联聚乙烯绝缘电缆具有优良的阻燃特性，护套材料不含卤素，能够保证在燃烧时只释放少量的毒性和腐蚀性气体，具有产生烟雾较少等特点，是一种环保型的新产品，同时具有优越的电气性能、耐热性能、耐化学性能、耐环境应力开裂性能、抗老化性能，具有长期的使用寿命。 三、聚乙烯交联原理 聚乙烯（[CH2-CH2]n ，n—重复单元数），是含有碳氢两种元素的高分子化合物，具有线型或支链式分子结构大分子链，常温条件下呈固态形式，在固态形式的聚乙烯中呈晶相和无定型相共存形式。聚乙烯的相对分子量从6万到30万左右。 聚乙烯的电气绝缘性能优良，但因其耐热性能不佳而影响了其用于电缆绝缘的范围。由于在无定型区内分子间相互作用较弱，大多数聚乙烯的熔融温度在140℃左右，在接近聚乙烯熔点时，其机械强度显著下降，并且抗开裂能力也变差。 当线型的大分子链经过化学或物理方法处理后以交联键的形式连接的过程叫做交联或称为“硫化”。经过交联的聚乙烯具有了网型和体型结构性质，其耐热性能会随着交联度的提高而增强，相对热延伸率也相应地下降。由于其机械性能和耐热性能的显著改善，从而成
交联聚乙烯绝缘电缆技术参数样本
额定电压0.6/1kV( Um=1.2KV) 交联聚乙烯绝缘电力电缆 总则 本技术规范书包括额定电压0.6/1kV( Um=1.2KV) 交联聚乙烯绝缘电力电缆的材料、技术要求、验收规则、包装和贮存、售后服务等。 1.引用标准: 额定电压1kV交联聚乙烯绝缘电力电缆须满足各类电缆的标准和规范: GB/T 12706- 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆 IEC 60502-1997额定电压1—30kV挤包绝缘电力电缆及附件 GB/T 2951- 电缆绝缘和护套材料通用试验方法 GB/T 3956- 电缆的导体 GB/T 2952- 电缆外护套 GB/T 6995- 电线电缆识别标志方法 IEC 60724:1984 额定电压不超过0.6/1KV电缆允许短路温度导则 GB/T 18380- 电缆或光缆在火焰条件下的燃烧试验 GB/T 3048- 电线电缆电性能试验方法 GB/T 12666- 单根电线电缆燃烧试验方法 JB/T 8137-1999 电线电缆交货盘 GB/T 19666- 阻燃和耐火电线电缆通则 GB/T 19216- 在火焰条件下电缆或光缆的线路完整性试验 2.使用条件: 2.1运行条件 （1）系统额定电压: 0.6/1kV （2）系统最高运行电压: 1kV （3）系统接地方式: 中性点不接地系统单相接地时允许持续运行8小时。 （4）系统频率: 50HZ
2.2环境条件: （1）海拔高度: 0～米 （2）环境温度: -30度---+40度 （3）土壤热阻系数: 120度*cm/W 2.3敷设条件: 敷设条件能够为直埋、排管、沟道、隧道、桥架等方式。 沟道内积水时电缆可能局部浸于水中。 3.主要技术条件: 3.1 型号名称及使用范围 以上型号若为阻燃电缆, 其成缆时填充高阻燃性玻璃纤维带及绕包阻燃带, 且护套挤塑使用阻燃性PVC护套料, 在其型号前添加”ZR”, 如”ZRYJLV”。 以上型号若为耐火电缆, 其绞线时线芯外层绕包致密高性能双层耐火云母带, 在其型号前添加”NH”, 如”NHYJV”。 以上型号若为低烟无卤电缆, 其绞线时线芯外层绕包致密高性能双层耐火云母带, 在其型号前添加”WDZ”, 如”WDZYJV”。 3.2电缆导体的最高额定温度
交联聚乙烯绝缘阻燃电力电缆
0.6/1kV 交联聚乙烯绝缘阻燃电力电缆 XLPE Insulated Flame-retardant Power Cable 一、产品标准Standard 本产品按GB12706-91《额定电压35kV及以下铜器芯、铝芯塑料绝缘电力电缆》、GB12666.5-90《电线电缆成束燃烧实验》、IEC60754《取自电缆或光缆的材料燃烧时释放出气体的试验方法》和IEC61034《电缆或光缆在特定条件下燃烧的烟密度测定》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。 The product is manufactured according to the standard of GB12796-91 and GB12666.5-90 or IEC、BS、DIN and ICEA upon request. 二、适用范围Application 本产品适用于工频额定电压0.6/1kV及以下配电线路作配送电能之用。 The product is suitable for use in power distribution lines with rated power-frequency voltage up to and including 0.6/1kV. 三、使用特性Operating characteristics ·工频额定电压U0/U为0.6/1kV。 Rated power-frequency voltage U0/U为0.6/1kV. ·电缆导体的最高允许工作温度为90℃。 Max. permissible continuous operating temperature of conductor :90℃. ·短路时（最长持续时间不超过5S）电缆导体的最高温度不超过250℃。 Max. Short –circuit temperature of the conductor shall not exceed 250℃. (5s maximum duration). ·电缆敷设时环境温度应不低于0℃。 The ambient temperature under installation should not below 0℃. ·电缆的阻燃性能符合GB12666.5-90标准A级或C级要求。 The flame retardant performance of cable is in according with A or C grade request of GB12666.5-90. ·低烟无卤电缆的无卤性能符合IEC60754《取自电缆或光缆的材料燃烧时释放出气体的试验方法》电缆燃烧时气体逸出试验。 The low smoke and non halo of cable is in according with IEC60754 成品电缆燃烧时绝缘和护套材料的PH值和电导率符合下表的规定。 When end product burning.PH value and conductivity of insulation and sheath material should suit infra –table ·低烟无卤电缆的低烟性能符合IEC61034《电缆或光缆在特定条件燃烧的烟密度测定》电缆燃烧烟密度试验。The low smoke and non halo of cable is in according with IEC61034 成品电缆燃烧时的最小透光率不小于30%。 When end product burning,the minimum light transmittance should not less than 30%. ·电缆弯曲半径不小于电缆外径15倍。 The bending radius of cable should not less than 15 times of the cable diameter. 四、电缆的型号、名称和使用范围Type Designation &Application of cable.
交联聚乙烯绝缘电缆 常规的电线电缆标准
常规电线电缆标准: 一.交联聚乙烯绝缘电缆 一、生产标准： 本产品按GB1206、3-91、IEC60502-1997标准制造。 二、使用范围： 本产品使用于固定敷设在额定电压35kV及以下的电力传输和电力分配线路上。 三、使用特性： 1、工作温度：电缆导体最高额定工作温度为90℃。 2、过载温度：电缆短时过载最高温度不得超过130℃。 3、短路温度：电缆短路时，最高温度不得超过250℃。（最长持续时间不超过5秒）。 4、敷设温度：电缆敷设温度不低于0℃。低于0℃敷设时须预先加热。 5、弯曲半径：单芯电缆允许弯曲半径：20（电缆的实际外径+电缆导体的实际外径）±5%。多芯电缆允许弯曲半径：15（电缆的实际外径+电缆导体的实际外径）±5%。 二.铜铝杆、铝绞线、钢芯铝绞线（稀土）一、生产标准： 本产品按GB3952.2-89、GB3954-83、GB1179-83标准进行生产 二、使用范围： 本产品适用于架空电力输配电线路。 三、使用特性： 1.架空导线长期允许工作温度为+70℃。 2.在大跨越的稀有气象条件下和重冰区较少出现覆冰的情况下，导线在弧垂最低点的最大应力，均不超过瞬时的破坏应力的60%。 3.放线滑车的槽底直径应大于导线外径的10倍，滑轮的材料应与导线材料相适应，以免损伤导线。 4.连接导线时，连接管附近的股线不应鼓包，否则，运行中导线的股线受力不均，接头压好后，连接管口应涂防潮油漆，预防腐蚀。 5.在安装时，同一档距内所有导线的弧垂应力应相同，在对地及跨越建筑物保护的限距允许范围内，可使导线应力高于正常张力的10-15%。 三.架空绝缘电缆 一、生产标准： 本产品按GB12527-90,GB14049-93标准进行生产 二、使用范围： 本产品适用于高层建筑群，旅游开发区及树木丛多地区的1kV，10kV，35kV架空输配电线及城市内的输配电路。 三、使用特性： 1．电缆额定电压分为三种： A、0.6/1kV； B、10（12）kV； C、35(42)kV； 2．电缆的长期允许工作温度：聚氯乙烯绝缘为70℃，聚乙烯绝缘为70℃。 3.短路时（最长持续时间不超过5秒），电缆的最高温度：聚氯乙烯绝缘为160℃，聚乙烯绝缘为130℃，交联聚乙烯绝缘为250℃。 4.电缆的敷设温度应不低于-20℃。 四.预制分支电缆一、生产标准：
1KV交联聚乙烯绝缘电力电缆 载流量
0.6/1kV交联聚乙烯绝缘电力电缆载流量（含普通型，阻燃型，耐火型，无卤低烟阻燃型）1．产品特点及用途 交联聚乙烯绝缘电力电缆具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐蚀等特点，重量轻，结构简单，使用方便。本产品适用于交流额定电压Uo/U为0.6/1kV及以下的输配电线路上。 阻燃电力电缆的主要特点是电缆不易着火或着火时延燃仅局限在一定范围内，适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。 耐火电力电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运行，适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。 低烟无卤阻燃型电缆的特点是电缆不仅具备阻燃性能，而且具有低发烟性和无害性（毒性和腐蚀性较小），适用于对电缆阻燃、烟密度、毒性指数等有特别要求的场所，如地铁、隧道、核电站等。2．产品标准 本产品按GB/T 12706-2002或IEC 60502标准组织生产，还可按用户要求的其他标准生产。
阻燃型电缆除按上述标准外，其阻燃性能按GB/T18380.3-2001标准规定分成A、B、C三种不同的阻燃类别，A级类别的阻燃性能最优，用户可根据需要选用。 耐火型电缆的耐火性能应符合GB/119216.21-2003。 无卤低烟阻燃型电缆按企业标准组织生产，阻燃性能按GB/T18380.3-2001标准规定分为A、B、C 种不同的阻燃类别，烟浓度通过GB/T17651-1998规定的试验，PH值及导电率应符合GB/T17650.2-1998的规定。 3．产品型号 普通型电缆型号 YJV、YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJY、YJLY交联聚乙烯绝缘聚乙烯护套电力电缆 YJV22、YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 YJV23、YJLV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 YJV32、YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 YJV33、YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 阻燃型电缆型号 在普通型电力电缆型号前加ZA、ZB、ZC
10kV交联聚乙烯绝缘电力电缆介
10kV交联聚乙烯绝缘电力电缆 1.概述 额定电压8.7/10kV交联聚乙烯绝缘电力电缆，适用配电网或工业装置中。 2.使用环境条件 2.1.导体对地或金属屏蔽之间的额定工频电压（U0）：8.7kV 2.2.系统标称电压（U）：10kV 2.3.系统最高电压（Um）： 12kV 2.4.中性点连接：不接地 2.5.海拔高度：≤4000m 2.6.运行环境温度：—15℃～+40℃ 2.7.运行环境湿度：日平均相对湿度不大于 95% 2.8.月平均相对湿度不大于 90% 2.9.周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的 污染； 2.10.地震强度不超过8度； 3.技术参数
附表：导体的直流电阻 4.结构 4.1导体 采用多股圆形软铜线绞合紧压成导体，表面光滑、无油污、毛刺，其组成、性能和外观应符合3956规范的规定，紧压系数不小于0.90。导体直流电阻符合GB/T12706规范要求。 4.2导体屏蔽 导体屏蔽应为挤包的交联型半导电层；半导电层应均匀地包覆在导体上，表面应光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦和擦伤的痕迹。 4.3绝缘 绝缘应采用交联聚乙烯材料(XLPE型)，挤包紧密，表面平整，其性能应符合IEC60502规范。绝缘标称厚度为4.5mm，绝缘平均值应不小于标称厚度。绝缘最薄点的厚度应不小于其标称值的90%mm。
绝缘偏心度不大于10％。 4.4 绝缘屏蔽 导体绝缘屏蔽层应为不可剥离的挤包半导电层，半导电层应均匀地包覆在绝缘表面；半导电层表面应光滑，不应有尖角、颗粒、烧焦和擦伤的痕迹。 导体屏蔽、绝缘、绝缘屏蔽应采用干式、三层共挤的方式生产。 4.5金属屏蔽 4.5.1 金属屏蔽采用铜带屏蔽或者铜带加铜丝疏绕屏蔽的复合屏蔽结构。 4.5.2铜带屏蔽采用一层软铜带重叠绕包。三芯电缆的屏蔽铜带标称厚度不小于0.10mm。 铜丝屏蔽根据短路电流的大小，选择不同的铜丝截面：16mm2、25mm2、35mm2、50mm2，采用疏绕铜丝，其相邻两根铜丝之间最大的间隙应不大于8mm，平均间隙不大于4mm。 铜丝疏绕屏蔽在铜丝外面间隙绕包一层标称厚度不小于0.10mm的反向铜带扎紧。 三芯电缆应有分相标识。 4.6阻水层(适用于防水型电缆) 采用合适的阻水层结构，使电缆通过阻水实验，满足电缆的防水要求。 4.7内衬层 内衬层采用挤包型，根据产品不同，可选用聚氯乙烯护套料或聚乙烯护套料，其标称厚度符合GB/T 12706规范的要求。 4.8 铠装层 金属铠装采用钢带或者钢丝铠装，材料宽度、厚度或者钢丝直径符合GB/T 12706规范的要求。 单芯电缆必须采用非磁性的带材（去磁钢带、铝带或铜带）或者线材（铝合金丝、去磁钢丝或者铜丝）铠装。 4.9外护套 非金属外护套按电缆类型选用聚氯乙烯护套料、聚乙烯护套料或者低烟无卤聚烯烃护套料，其标称厚度符合GB/T 12706规范的要求，护套平均厚度应不小于标称值，最薄点应不小于标称值的85％。
精编【电力行业】V交联聚乙烯绝缘电力电缆
【电力行业】V交联聚乙烯绝缘电力电缆 xxxx年xx月xx日 xxxxxxxx集团企业有限公司 Please enter your company's name and contentv
10kV交联聚乙烯绝缘电力电缆 1.概述 额定电压8.7/10kV交联聚乙烯绝缘电力电缆，适用配电网或工业装置中。 2.使用环境条件 2.1.导体对地或金属屏蔽之间的额定工频电压（U0）：8.7kV 2.2.系统标称电压（U）：10kV 2.3.系统最高电压（Um）：12kV 2.4.中性点连接：不接地 2.5.海拔高度：≤4000m 2.6.运行环境温度：—15℃～+40℃ 2.7.运行环境湿度：日平均相对湿度不大于95% 2.8.月平均相对湿度不大于90% 2.9.周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的 污染； 2.10.地震强度不超过8度； 3.技术参数
附表：导体的直流电阻 4.结构 4.1导体 采用多股圆形软铜线绞合紧压成导体，表面光滑、无油污、毛刺，其组成、
性能和外观应符合3956标准的规定，紧压系数不小于0.90。导体直流电阻符合GB/T12706标准要求。 4.2导体屏蔽 导体屏蔽应为挤包的交联型半导电层；半导电层应均匀地包覆在导体上，表面应光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦和擦伤的痕迹。 4.3绝缘 绝缘应采用交联聚乙烯材料(XLPE型)，挤包紧密，表面平整，其性能应符合IEC 60502标准。绝缘标称厚度为4.5mm，绝缘平均值应不小于标称厚度。绝缘最薄点的厚度应不小于其标称值的90% mm。 绝缘偏心度不大于10％。 4.4 绝缘屏蔽 导体绝缘屏蔽层应为不可剥离的挤包半导电层，半导电层应均匀地包覆在绝缘表面；半导电层表面应光滑，不应有尖角、颗粒、烧焦和擦伤的痕迹。 导体屏蔽、绝缘、绝缘屏蔽应采用干式、三层共挤的方式生产。 4.5 金属屏蔽 4.5.1 金属屏蔽采用铜带屏蔽或者铜带加铜丝疏绕屏蔽的复合屏蔽结构。 4.5.2铜带屏蔽采用一层软铜带重叠绕包。三芯电缆的屏蔽铜带标称厚度不小于0.10mm。 铜丝屏蔽根据短路电流的大小，选择不同的铜丝截面：16mm2、25mm2、35mm2、50mm2，采用疏绕铜丝，其相邻俩根铜丝之间最大的间隙应不大于8mm，平均间隙不大于4mm。 铜丝疏绕屏蔽在铜丝外面间隙绕包一层标称厚度不小于0.10mm的反向铜带扎
交联聚乙烯绝缘电力电缆有关参数
交联聚乙烯绝缘电力电缆是采用化学方法或物理方法,使聚乙烯分子由线型分子结构转变为三维网状结构,由热塑性的聚乙烯变成热固性的交联聚乙烯,从而提高了聚乙烯的耐老化性能、机械性能和耐环境能力，并保持了优良的电气性能。 交联聚乙烯绝缘电力电缆导体的允许长期最高温为900C，较低绝缘电缆、聚氯乙烯绝缘电缆和聚乙烯绝缘电缆高，且具有重量轻、结构简单、使用方便、耐化学腐蚀和敷设不受落差限制等优点。 产品标准Standard 本产品按GB12706《额定电压35V及以下铜芯、滤芯塑料绝缘电缆》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。 适用范围Applications 本产品适用于工频额定电压3.6/6kv～26/35kv输配电线路作配送电能子用。 使用特性Operating characteristics ·工频额定电压U0/U为3.6/6kV～26/35kV。 ·电缆导体的最高允许工作温度：90℃。 ·短路时（最长时间不超过5s）电缆导体的最高温度不超过2500C。 ·电缆敷设时环境温度应不低于00C。 ·电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。 电缆额定电压的选择Voltage designation ·电缆的额定电压应适合于电缆系统的运行状况，用U0/U（Um）kV表示。 U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压； U－电缆设计用的导体间的额定工频电压； Um－设备可承受的“最高系统电压”的最大值。 ·三相系统用电缆的U0值推荐如下表：
*：.A类系统──该类系统任何一相导体与地和接地导体接触时，能在1min内与系统分离 B类系统──该类系统仅包括单相接地故障短时运行的条件，接地故障时间应不超过1h, 但在任何情况下，最长不超过8h每年接地故障总持续时间不超过125h； C类系统──不属于A类、B类的系统。 电缆的型号Type of cable
交联聚乙烯绝缘电缆所有型号.doc
百度文库 交联聚乙烯绝缘电缆所有型号、名称、用途及使用说明 产品型号产品名称 交联聚乙烯绝缘聚氯 乙烯护套电力电缆 YJVYJLVZR-YJV ZR-YJLV交联聚乙烯绝缘聚氯 乙烯护套阻燃电力电 缆 交联聚乙烯绝缘聚乙 YJYYJLYZR-YJY ZR-YJLY 烯护套电力电缆交联聚乙烯绝缘聚乙烯护套阻燃电力电缆交联聚乙烯绝缘钢带铠装聚氯乙烯护套电 力电缆 YJV22YJLV22ZR-YJV22 ZR-YJLV22 交联聚乙烯绝缘钢带 铠装聚氯乙烯护套阻 燃电力电缆 交联聚乙烯绝缘钢带 铠装聚乙烯护套电力 YJV23YJLV23ZR-YJV23 ZR-YJLV23 电缆 交联聚乙烯绝缘钢带铠装聚乙烯护套阻燃 电力电缆 交联聚乙烯绝缘细钢 YJV32YJLV32ZR-YJV32 ZR-YJL32 丝铠装聚氯乙烯护套 电力电缆 交联聚乙烯绝缘细钢 额定电压 kV执行标准 GB/T12706-2002 1KV- 26/35KV GB/T19666-2005
百度文库 丝铠装聚氯乙烯护套 阻燃电力电缆 交联聚乙烯绝缘细钢 丝铠装聚乙烯护套电 力电缆 YJV33 YJLV33 ZR-YJV33 ZR-YJL33 交联聚乙烯绝缘细钢 丝铠装聚乙烯护套阻 燃电力电缆 交联聚乙烯绝缘粗钢 丝铠装聚氯乙烯护套 电力电缆 YJV42 YJLV42 ZR-YJV42 ZR-YJL42 交联聚乙烯绝缘粗钢 丝铠装聚氯乙烯护套 阻燃电力电缆 交联聚乙烯绝缘粗钢 丝铠装聚乙烯护套电 YJV43 YJLV43 ZR-YJV43 ZR-YJL43 力电缆 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套阻燃电力电缆 型号适用 使用特性 范围 适用 1. 工作温度 : 于室1-35kV 电缆内外线芯允许长期工作 YJVYJLV ZR-YJV ZR-YJLV YJYYJLY 敷温度为 90℃。 ZR-YJY ZR-YJLY 设。 2. 线路短路 可经温度: 受一不能超过
10kV交联聚乙烯绝缘电力电缆
10kV交联聚乙烯绝缘电力电缆 标准技术标书 工程项目：南宁国际物流基地中片区路网完善工程变配电工程（一期工程）10kV交联聚乙烯绝缘电力电缆 中国南方电网有限责任公司 2018年6月 目录 1总则 (3) 2工作范围 (3)
2.1 工程概况 (3) 2.2 范围和界限 (3) 2.3 服务范围 (4) 3 应遵循的主要标准 (5) 4使用条件 (6) 4.1 正常使用条件 (6) 4.2 特殊使用条件 (7) 5技术要求 (7) 5.1 基本参数 (7) 5.2设计与结构要求 (9) 5.3专业接口要求 (9) 6试验 (10) 6.1 型式试验 (10) 6.2 例行试验 (10) 6.3 抽样试验 (10) 6.4 竣工试验 (10) 7 产品对环境的影响 (11) 8 技术文件要求 (11) 9 监造、包装、运输、安装及质量保证 (12) 9.1监造 (12) 9.2包装 (12) 9.3运输 (13) 9.4 安装指导 (13) 9.5 质量保证 (13) 10 设备技术参数和性能要求响应表 (13) 11 备品备件及专用工具 (19) 11.1必备的备品备件、专用工具和仪器仪表 (19) 11.2 推荐的备品备件、专用工具和仪器仪表 (19) 12 主要元器件来源 (20) 13 技术差异表 (20) 14 投标方需说明的其他问题 (21)
1总则 1.1 本标书适用于中国南方电网公司广西电网公司(项目单位填写)公司电网建设工程项目采购的10kV交联聚乙烯绝缘电力电缆（以下简称XLPE电缆）。本标书规定了XLPE电缆的设计、结构、性能、安装和试验等方面的技术要求。本标书适用于通常安装和运行条件下的单芯电缆，但不适用于如海底电缆等特殊用途电缆。 1.2 本设备标书提出的是最低限度的技术要求。凡本标书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求。 1.3 如果投标方没有以书面形式对本标书的条文提出异议，则意味着投标方提供的设备完全符合本标书的要求。如有异议，不管是多么微小，都应在报价书中以“对标书的意见和同标书的差异”为标题的专门章节中加以详细描述。 1.4 本标书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。 1.5 本标书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.6 本标书未尽事宜，由买、卖双方协商确定。 1.7 投标方在应标标书中应如实反映应标产品与本标书的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标标书的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。 1.8 投标方应在应标技术部分按本标书的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。 1.9 投标方应充分理解本标书并按本标书的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本标书的要求，则认为应标不严肃，在评标时将有不同程度的扣分。 2工作范围 2.1 工程概况 本标书采购的设备适用的工程概况见表2.1：工程概况一览表。 表2.1 工程概况一览表（项目单位填写） (1) 本标书适用于所供XLPE电缆的设计、制造、装配、工厂试验、交付、现场安装和试验的指导、监督以及试运行工作。
