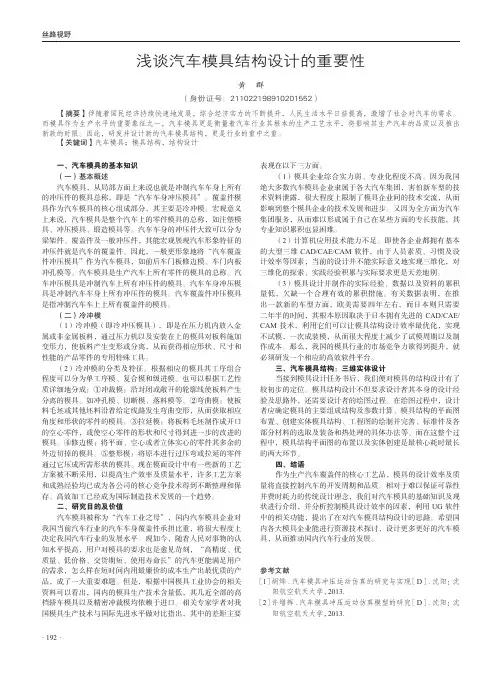

丝路视野浅谈汽车模具结构设计的重要性黄 群（身份证号：211022************）【摘要】伴随着国民经济持续快速地发展，综合经济实力的不断提升，人民生活水平日益提高，激增了社会对汽车的需求。
而模具作为生产水平的重要象征之一，汽车模具更是衡量着汽车行业其根本的生产工艺水平，将影响其生产汽车的品质以及推出新款的时限。
因此，研发并设计新的汽车模具结构，更是行业的重中之重。
【关键词】汽车模具；模具结构，结构设计一、汽车模具的基本知识（一）基本概述汽车模具，从局部方面上来说也就是冲制汽车车身上所有的冲压件的模具总称，即是“汽车车身冲压模具”。
覆盖件模具作为汽车模具的核心组成部分，其主要是冷冲模。
宏观意义上来说，汽车模具是整个汽车上的零件模具的总称，如注塑模具、冲压模具、锻造模具等。
汽车车身的冲压件大致可以分为梁架件、覆盖件及一般冲压件，其能宏观展现汽车形象特征的冲压件就是汽车的覆盖件。
因此，一般更形象地将“汽车覆盖件冲压模具”作为汽车模具，如前后车门板修边模、车门内板冲孔模等。
汽车模具是生产汽车上所有零件的模具的总称。
汽车冲压模具是冲制汽车上所有冲压件的模具。
汽车车身冲压模具是冲制汽车车身上所有冲压件的模具。
汽车覆盖件冲压模具是指冲制汽车车上上所有覆盖件的模具。
（二）冷冲模（1）冷冲模（即冷冲压模具），即是在压力机内放入金属或非金属板料，通过压力机以及安装在上的模具对板料施加变形力，使板料产生变形或分离，从而获得相应形状、尺寸和性能的产品零件的专用特殊工具。
（2）冷冲模的分类及特征。
根据相应的模具其工序组合程度可以分为单工序模、复合模和级进模。
也可以根据工艺性质详细地分成：①冲裁模：沿封闭或敞开的轮廓线使板料产生分离的模具。
如冲孔模、切断模、落料模等。
②弯曲模：使板料毛坯或其他坯料沿着给定线路发生弯曲变形，从而获取相应角度和形状的零件的模具。
③拉延模：将板料毛坯制作成开口的空心零件，或使空心零件的形状和尺寸得到进一步的改进的模具。
汽车模具结构设计的重要性
汽车模具结构设计的重要性作者：刘桐欢来源：《科学与财富》2019年第03期摘要：伴随着国民经济持续快速地发展，综合经济实力的不断提升，人民生活水平日益提高，激增了社会对汽车的需求。
而模具作为生产水平的重要象征之一，汽车模具更是衡量着汽车行业其根本的生产工艺水平，将影响其生产汽车的品质以及推出新款的时限。
因此，研发并设计新的汽车模具结构，更是行业的重中之重。
关键词：汽车模具；模具结构，结构设1汽车模具的研究目的和价值汽车模具被称为“汽车工业之母”，我国汽车模具行业对当前汽车行业车身覆盖件的生产承担很大比重，将很大程度上决定我国汽车行业的发展水平。
现如今，随着人民对事物认知水平的提高，用户对模具的要求也是愈见苛刻，“高精度、优质量、低价格、交货期短、使用寿命长”的汽车更能满足用户的需求，怎样在短时间内用最廉价的成本生产出最优质的产品，成了一大重要难题。
2005 年，我国模具生产总值已达到610亿元，保持着25%的高水平增长率，模具业的生产能力占世界总量的 1/10，其值仅次于日本、美国而处于世界第三位。
但是，根据中国模具工业协会的相关资料可以看出，国内的模具生产技术含量低，几乎全部的高档轿车模具以及精密冲裁模均依赖于进口。
相关专家学者对我国模具生产技术与国际先进水平做对比指出，其中的差距主要表现在：1.1模具企业综合实力弱、专业化程度不高。
因为我国绝大多数汽车模具企业隶属于各大汽车集团，害怕新车型的技术资料泄露，很大程度上限制了模具企业间的技术交流，从而影响到整个模具行业的技术发展和进步。
又因为全方面为汽车集团服务，从而难以形成属于自己在某些方面的专长技能，其专业知识累积也显困难。
1.2计算机应用技术能力不足。
即使各企业都拥有基础的大型三维 CAD/CAE/CAM 软件，由于人员素质、习惯及设计效率等因素，当前的设计并没有真正意义上地实现三维化，对三维化的探索、实践经验积累与实际要求更是天差地别。
1.3模具设计并制造的实际经验、数据以及资料的累积量低，欠缺一个合理有效的累积措施。
汽车防撞横梁冲压工艺研究及模具设计探讨
汽车防撞横梁冲压工艺研究及模具设计探讨随着汽车工业的不断发展，汽车的安全性能也备受关注。
而汽车防撞横梁作为汽车passve 安全系统的重要组成部分，对于汽车的安全性能起着至关重要的作用。
针对汽车防撞横梁的冲压工艺研究及模具设计就显得尤为重要。
一、汽车防撞横梁冲压工艺研究1. 材料选择汽车防撞横梁通常采用高强度钢材料制作，例如冷轧钢板、热镀锌钢板等。
这些材料具有良好的抗拉强度和冲击性能，能够有效减轻车辆在碰撞事故中的损伤程度，保护车内乘客的安全。
2. 冲压工艺汽车防撞横梁的冲压工艺是制作防撞横梁的关键环节。
冲压工艺包括模具设计、冲裁工艺、折弯工艺等多个环节。
模具设计对于冲压工艺的影响尤为重要。
3. 表面处理汽车防撞横梁在冲压完成后需要进行表面处理，通常采用镀锌、喷涂等方式对其进行防腐处理。
这些表面处理措施能够有效延长汽车防撞横梁的使用寿命，提高其防腐性能。
二、汽车防撞横梁模具设计探讨1. 模具结构汽车防撞横梁的冲压过程需要设计合理的模具结构，以确保冲压过程中的材料流动性和成形性。
模具结构应具有良好的刚性和稳定性，能够确保汽车防撞横梁的尺寸精度和形状精度。
2. 模具材料模具材料的选择对模具的使用寿命和成形质量都有着重要影响。
目前，汽车防撞横梁模具通常采用优质合金钢、硬质合金等材料制作。
这些材料具有良好的磨损、冲击和疲劳性能，能够确保模具长时间稳定地使用。
3. 模具制造工艺模具制造工艺包括数控加工、热处理、装配等多个环节。
这些工艺环节都需要严格控制，以确保模具的质量和精度。
模具制造工艺的改进也能够提高模具的制造效率和成本效益。
汽车防撞横梁冲压工艺研究及模具设计对于汽车 passve 安全系统的提升具有重要意义。
通过对汽车防撞横梁材料、冲压工艺和模具设计的深入研究，可以为汽车行业提供更加安全可靠的汽车 passve 安全系统产品，推动汽车工业的持续健康发展。
参考教材 汽车内饰模具结构及工艺概论
敬爱的各位读者朋友，今天我想和大家共享的主题是《汽车内饰模具结构及工艺概论》。
汽车内饰模具结构及工艺概论这一主题，作为汽车制造工艺中非常重要的一部分，对于汽车行业的发展和进步起着不可替代的作用。
在汽车制造中，内饰的设计和制作是至关重要的环节，而模具则是内饰加工的关键。
深入了解汽车内饰模具的结构和工艺，对于提升汽车内饰品质、加快汽车生产进程，降低成本、提高效率具有非常重要的意义。
我们来认识一下汽车内饰模具的基本结构。
汽车内饰模具通常由顶板、腔板、压条、活动件等部分组成。
其中，顶板是模具的上部，其结构和加工质量直接影响到汽车内饰件的表面质量；腔板则是模具的主体部分，决定着内饰件的整体形状和尺寸；而压条则用于控制模具的开合和产品的成型；活动件则是模具中能够进行移动的零部件，其设计和加工精度对模具的可靠性和寿命具有重要影响。
在了解了汽车内饰模具的基本结构后，我们再来看一下汽车内饰模具的制作工艺。
汽车内饰模具的制作通常经历模具设计、模具加工和模具试模三个阶段。
在模具设计阶段，需要根据内饰件的结构和形状，以及生产工艺的要求，进行模具的结构设计和零部件的布局。
在模具加工阶段，需要根据设计图纸，选择合适的材料，经过铣、刨、磨、电火花等加工工艺，逐步将模具零部件加工成型；而在模具试模阶段，则是验证模具的加工质量和生产效果，对模具进行调整和优化，以保证内饰件的质量和生产效率。
通过深入了解汽车内饰模具的结构和工艺，我们不仅能够更好地理解汽车内饰件的生产流程和质量控制要求，还能够更好地把握汽车制造工艺的发展方向和创新空间。
对于汽车行业来说，汽车内饰模具的结构和工艺概论是一门非常重要的学科，其研究成果将直接影响到汽车内饰件的设计和生产，为汽车制造业的发展和进步注入强大的动力。
在总结回顾了汽车内饰模具的结构与工艺后，我想共享一下我个人对这个主题的理解和观点。
对于汽车内饰模具，其结构和工艺的稳定与优化，是汽车制造工艺中不可或缺的部分。
汽车模具设计
汽车模具设计

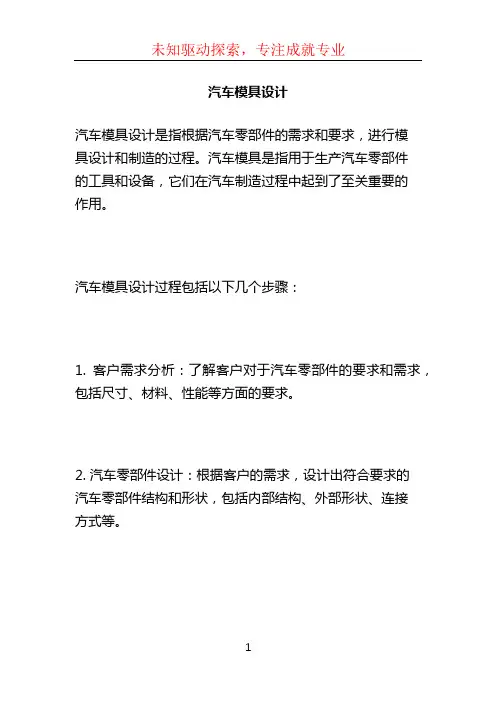

汽车模具设计是指根据汽车零部件的需求和要求，进行模
具设计和制造的过程。
汽车模具是指用于生产汽车零部件
的工具和设备，它们在汽车制造过程中起到了至关重要的
作用。
汽车模具设计过程包括以下几个步骤：
1. 客户需求分析：了解客户对于汽车零部件的要求和需求，包括尺寸、材料、性能等方面的要求。
2. 汽车零部件设计：根据客户的需求，设计出符合要求的
汽车零部件结构和形状，包括内部结构、外部形状、连接
方式等。
3. 模具结构设计：根据汽车零部件的设计，设计出适合生产该零部件的模具结构和形状，包括模具的上模和下模的设计、模具的开合方式等。
4. 模具制造：根据模具设计图纸，制造出适合生产汽车零部件的模具，包括模具的材料选取、加工工艺、装配等。
5. 模具调试和试产：将制造好的模具安装到设备上，进行调试和试产，确保模具在生产过程中的稳定性和可靠性。
汽车模具设计需要考虑到材料的选取、结构的合理性、生产工艺的可行性等多个方面的因素。
同时，还需要具备一定的专业知识和技能，如CAD设计、模具加工等。
汽车模具设计的目的是提高生产效率、降低生产成本、提高产品质量，同时实现零件的标准化、一致性和互换性。
这对于汽车制造企业来说是非常重要的，因为它可以有效地提高生产效率和产品质量，提升企业竞争力。
模具工业在汽车制造中的应用

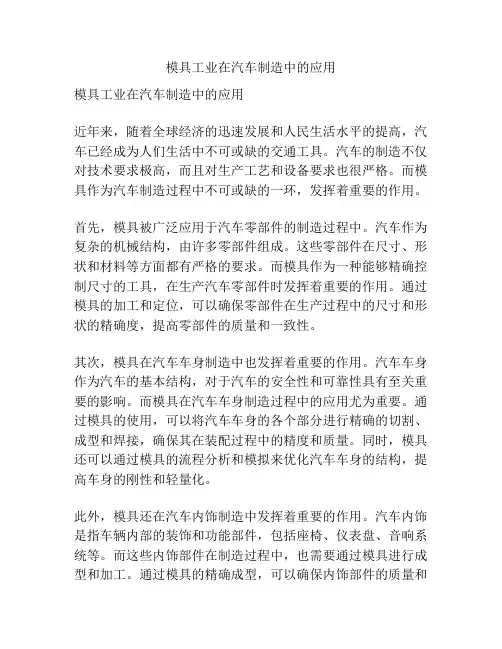

模具工业在汽车制造中的应用模具工业在汽车制造中的应用近年来，随着全球经济的迅速发展和人民生活水平的提高，汽车已经成为人们生活中不可或缺的交通工具。
汽车的制造不仅对技术要求极高，而且对生产工艺和设备要求也很严格。
而模具作为汽车制造过程中不可或缺的一环，发挥着重要的作用。
首先，模具被广泛应用于汽车零部件的制造过程中。
汽车作为复杂的机械结构，由许多零部件组成。
这些零部件在尺寸、形状和材料等方面都有严格的要求。
而模具作为一种能够精确控制尺寸的工具，在生产汽车零部件时发挥着重要的作用。
通过模具的加工和定位，可以确保零部件在生产过程中的尺寸和形状的精确度，提高零部件的质量和一致性。
其次，模具在汽车车身制造中也发挥着重要的作用。
汽车车身作为汽车的基本结构，对于汽车的安全性和可靠性具有至关重要的影响。
而模具在汽车车身制造过程中的应用尤为重要。
通过模具的使用，可以将汽车车身的各个部分进行精确的切割、成型和焊接，确保其在装配过程中的精度和质量。
同时，模具还可以通过模具的流程分析和模拟来优化汽车车身的结构，提高车身的刚性和轻量化。
此外，模具还在汽车内饰制造中发挥着重要的作用。
汽车内饰是指车辆内部的装饰和功能部件，包括座椅、仪表盘、音响系统等。
而这些内饰部件在制造过程中，也需要通过模具进行成型和加工。
通过模具的精确成型，可以确保内饰部件的质量和外观的一致性。
同时，模具还可以通过模具的创新和设计，为汽车内饰提供更多的个性化和舒适度。
另外，模具还在汽车涂装和喷涂过程中发挥着重要的作用。
在汽车制造过程中，通过喷涂和涂装可以为汽车提供保护和装饰效果。
而模具在涂装和喷涂过程中的应用可以帮助汽车在工艺上更加规范和高效。
通过模具的使用，可以控制涂装和喷涂的厚度和均匀性，提高涂装和喷涂的质量和效果。
同时，模具还可以帮助汽车厂商实现个性化的涂装和喷涂需求，提高产品的市场竞争力。
总的来说，模具工业在汽车制造中的应用是不可或缺的。
通过模具的精确控制，可以提高汽车零部件和车身的质量和一致性，实现汽车制造的高效和规范。
汽车模具介绍(详细)
汽车检具与夹具
汽车检具与夹具是用于检测汽车零部 件尺寸和位置的工具，如检具、夹具、 定位器等。这些工具通常采用高精度 钢材和铝合金制造，以确保其测量精 度和稳定性。
汽车检具与夹具的设计和制造需要充 分考虑到产品的测量要求和使用环境 等因素，以确保能够准确测量汽车零 部件的尺寸和位置。
调试
通过试模对模具进行调试，检查模 具的成型效果、尺寸精度和稳定性 等，并进行必要的调整和优化。
03
汽车模具的应用领域
汽车覆盖件模具
汽车覆盖件模具主要用于生产汽车车身覆盖件，如车门、引 擎盖、后备箱盖等。这些模具通常采用高强度钢材制造，并 经过精密加工和热处理，以确保其尺寸精度和耐用性。
汽车覆盖件模具的设计和制造需要充分考虑到产品的形状、 尺寸、材料特性以及生产工艺等因素，以确保能够生产出高 质量的汽车覆盖件。
更换易损件
定期更换模具中的易损件，如密封圈、导柱等， 保证模具的正常运行。
调整和优化
根据生产需要进行模具的调整和优化，提高模具 的生产效率和产品质量。
THANKS
模具设计
01
02
03
零件分析
对汽车零件的结构、材料、 工艺要求等进行详细分析， 为模具设计提供依据。
模具结构设计
根据零件特点和生产要求， 进行模具整体和各部分的 结构设计，确保模具的稳 定性和可靠性。
浇注系统设计
合理设计浇注系统的流道、 进料口和溢流槽等，以保 证注塑过程中的填充均匀 和无缺陷。
模具加工
粗加工
去除大部分材料，初步形 成模具型腔和结构。
精加工
对模具型腔和结构进行精 细加工，确保尺寸精度和 表面质量。
汽车模具加工解决方案
汽车模具加工解决方案一、引言汽车模具加工是指根据汽车零部件的设计要求，通过模具制造工艺，将金属材料加工成具有特定形状和尺寸的零部件。
汽车模具加工是汽车制造过程中的重要环节，直接影响汽车零部件的质量和生产效率。
本文将详细介绍汽车模具加工的解决方案，包括模具设计、材料选择、加工工艺等方面的内容。
二、模具设计1. 模具结构设计模具结构设计是汽车模具加工的关键环节之一。
根据汽车零部件的形状和尺寸要求，合理设计模具的结构，确保模具能够精确加工出符合要求的零部件。
模具结构设计应考虑以下几个方面：（1）模具类型：根据零部件的形状和加工要求，选择合适的模具类型，如冲压模具、注塑模具等。
（2）模具材料：选择适合的模具材料，具有良好的刚性和耐磨性，以确保模具寿命和加工精度。
（3）模具分型：合理设计模具的分型面和分型线，以便于模具的装卸和零部件的脱模。
（4）模具导向：设计合理的导向装置，确保模具在加工过程中的稳定性和精度。
2. 模具零部件设计模具零部件设计是模具加工的重要部分，其中包括模具底板、模具腔、模具芯等。
在设计模具零部件时，应注意以下几点：（1）模具底板：选择合适的材料和加工工艺，确保模具底板的刚性和稳定性。
（2）模具腔：根据零部件的形状要求，设计模具腔的结构和尺寸，确保零部件加工的精度和质量。
（3）模具芯：设计合理的模具芯结构，以确保零部件的内部形状和尺寸的加工精度。
三、材料选择1. 模具材料模具材料的选择直接影响着模具的寿命和加工质量。
常见的模具材料有工具钢、硬质合金等。
选择合适的模具材料时，应考虑以下几个因素：（1）耐磨性：模具材料应具有良好的耐磨性，能够承受长时间的高强度加工。
（2）刚性：模具材料应具有足够的刚性，以确保模具在加工过程中的稳定性和精度。
（3）热稳定性：模具材料应具有良好的热稳定性，能够在高温环境下保持稳定的尺寸和形状。
2. 零部件材料零部件材料的选择也是汽车模具加工中的重要环节。
根据零部件的功能和要求，选择合适的材料，确保零部件的质量和性能。
