分体空调安装要求
楼宇分体式空调安装规范
楼宇分体式空调安装规范引言楼宇分体式空调是一种常见的空调系统，广泛应用于商业和住宅楼宇中。
为确保安全和高效运行，以下是楼宇分体式空调的安装规范。
安装位置选择1. 安装位置应远离易燃、易爆、有害物质。
2. 应确保空调室外机有充足的通风和排烟条件。
3. 避免将空调室外机与其他设备或建筑物过近地安装在一起。
安装要求1. 安装人员应具备相关资质和经验，熟悉安装操作流程。
2. 安装前应检查空调设备和相关配件是否完好，确保质量符合相关标准。
3. 室内机和室外机之间的管道应有明确的平衡设计，以确保空调系统的正常运行。
4. 安装过程中，应注意避免损坏建筑物和周围环境，确保施工现场的清洁和整洁。
安装步骤1. 根据设计图纸，确定合适的安装位置。
2. 安装室外机，确保其稳固且与建筑物保持一定距离。
3. 安装室内机，注意正确连接电线和管道，并进行必要的绝缘和防水处理。
4. 进行系统的真空抽气和制冷剂的充注，确保系统的密封性和运行效果。
5. 完成安装后，进行系统的功能测试和调试，确保各部件正常工作。
安全注意事项1. 安装过程中必须遵守相关安全规定，佩戴必要的个人防护设备。
2. 避免触碰高压部件，确保通电操作的安全性。
3. 如遇异常情况或不熟悉问题，请及时停止安装并咨询专业技术人员。
维护和保养1. 定期清洁空调室内机和室外机，防止灰尘和杂物堆积影响空调效果。
2. 定期检查冷媒管路和电线连接，确保连接牢固且无泄露。
3. 如发现故障或异常，及时维修或更换受损的部件。
结论楼宇分体式空调的安装规范对于确保系统的安全性和功能性至关重要。
在安装过程中，应严格按照规范要求进行操作，确保人员和财产的安全。
同时，定期维护和保养可以延长空调系统的使用寿命和性能。
以上是对楼宇分体式空调安装规范的简要介绍和要求，请安装人员和相关管理人员严格遵守，确保安装和使用过程的质量和安全性。
分体空调安装方案
分体空调安装方案引言：分体空调作为一种常见的家用空调设备，被广泛应用于办公室、商场、餐厅等各种场所。
本文将介绍分体空调的安装方案，包括安装位置选择、电路布置、管道布局等方面的注意事项，以帮助用户正确安装分体空调，提高其使用效果和寿命。
一、安装位置选择1.选择室内机位置室内机应尽量安装在空调送风能够均匀分布的位置，可以选择房间的中央或需要冷却或加热的区域。
避免将室内机安装在阳光直射或局部阴暗的地方，以免影响空气的流通和温度的均匀分布。
2.选择室外机位置室外机应安装在通风良好、光线充足、遮挡避免影响散热的位置。
尽量避免安装在狭小空间或高墙上，以确保室外机的正常散热，提高空调系统的效能。
二、电路布置1.电源线选择根据分体空调的功率和安装位置，选择合适的电源线，避免线路过长或过短。
建议使用电源线的截面积要符合国家相关标准，并确保线路安装牢固和绝缘良好。
2.室内外机之间的电缆布置室内外机之间的电缆应保持良好的绝缘，并避免与其他电源线交叉布置，以减少干扰和安全隐患。
电缆长度适中，同时注意电缆的端子连接可靠，以确保电气连接的稳定性。
三、管道布局1.液体管与气体管的布置液体管和气体管应尽量缩短长度，避免弯折过多和过长，以减少系统的压力损失。
安装过程中要注意管道的挂架和固定，避免排水不畅和管道震动。
2.室内外机连接室内机与室外机之间的管道连接应密封良好，避免泄漏。
同时应保证管道的坡度合适，以保证排水顺畅。
连接过程中要注意使用合适的管道连接件，并确保连接处牢固可靠。
四、安装调试1.系统检查在安装完成后，需要进行系统检查和调试，确保系统运行正常。
检查包括电路连接、管道连接、泄漏情况等，在确认无异常后方可启动空调系统。
2.制冷量调整根据安装位置和使用需求，调整分体空调的制冷量。
可以根据使用面积、环境温度等factors进行调整，以达到舒适和节能的效果。
结论：通过本文的介绍，我们了解了分体空调的安装方案。
选择合适的安装位置，正确布置电路和管道，并进行系统的安装调试，可以确保分体空调的正常运行和使用效果。
分体式空调的安装与维护指南
分体式空调的安装与维护指南分体式空调是一种常见且流行的空调系统，由室内机和室外机组成。
由于其安装和维护需要一些专业的知识和技巧，因此在进行分体式空调的安装和维护之前，建议请专业的空调安装和维护技术人员来完成。
本文将介绍分体式空调的安装和维护的指南，以帮助您更好地了解这个过程。
一、分体式空调的安装1. 安装位置选择：在安装分体式空调时，首先需要选择一个合适的安装位置。
室内机通常安装在室内的墙壁上，要选择距离电源插座和排水口较近的位置，并注意避免阳光直射。
室外机通常安装在室外平稳的地面上，要远离火源和通风良好的地方。
2. 安装步骤：（1）确定安装位置并标记好安装孔位。
（2）钻孔安装支架，并使用膨胀螺钉将支架固定在墙上。
（3）将室内机安装到支架上，并连接电源线和通信线。
确保电源线和通信线的接线牢固可靠。
（4）将室外机安装在室外支架上。
连接室内机和室外机之间的制冷管道和排水管道。
确保制冷管道和排水管道的连接牢固，并使用绝缘材料进行包裹。
（5）完成安装后，进行系统测试，确保空调正常运行。
二、分体式空调的维护1. 定期清洁：定期清洁是保持分体式空调正常运行的关键。
建议每个季度或半年进行一次维护，具体频率可以根据使用环境和使用频率进行调整。
（1）室内机清洁：关掉空调电源后，用湿布轻轻擦拭室内机的表面。
如果有灰尘或异物聚集，可以使用吸尘器或刷子进行清理。
（2）室外机清洁：关掉空调电源后，使用软毛刷将室外机的灰尘和异物清理干净。
注意不要使用水枪直接清洗室外机，避免损坏内部电路和部件。
2. 检查制冷系统：制冷系统是分体式空调的核心部分，定期检查制冷系统的运行状况可以避免问题的发生。
（1）检查制冷剂压力：使用压力表检查制冷剂的压力是否在正常范围内。
如发现异常，应及时请专业技术人员进行处理。
（2）检查制冷管道和排水管道：检查制冷管道和排水管道连接是否牢固，是否有漏水或钝化现象。
如发现问题，应及时修复。
3. 更换空气滤网：空气滤网是分体式空调中的重要组成部分，定期更换空气滤网可以保持空气的清洁和流通。
分体式空调器的安装
分体式空调器的安装
一、安装前的准备 1 室内机安装位置的选择原则
1) 在安装位置附近应没有任何热源。 2) 能使室内空气保持良好循环，室内冷暖风都能送到的地方。 3) 选择可承受室内机重量且不增加运转噪声和振动的地方。 4) 安装配管和配线方便的地方。 5) 远离易燃物品、避开油烟的地方。 6) 与天发板、地板、墙壁及其他障碍物之间的距离要保护装置。 3) 电源线路容量。
二、分体式空调器的安装步骤及方法
安装步骤及方法如P188表9.1所示。
分体式空调器的安装
安装位置的选择
分体式空调器的安装
根据室内室外机的位置打墙洞
分体式空调器的安装
安装室内机组和室外机组
分体式空调器的安装
分体式空调器的安装
不小于12cm，上侧不小于15cm，下侧不小于200cm。
2 室外机安装位置的选择原则
1) 附近不能有阻碍室外机进风、出风的障碍物。 2) 安装位置应能承受室外机重量和振动结实的地方。
分体式空调器的安装
4) 尽量选择避雨和不被阳光直射的地方，如不可避免应搭雨篷保护， 但要注意室外机通风顺畅。
5) 避开易燃、易爆、腐蚀性气体泄漏的地方。
分体式空调器的安装
分体式空调器的安装
安装室内机组和室外机组
固定安装室外机组支架
分体式空调器的安装
分体式空调器的安装
连接制冷管道
室外机与配管的连接
分体式空调器的安装
室外机与配管的连接
分体式空调器的安装
排空气
分体式空调器的安装
检查
电路连接
制冷维修技术

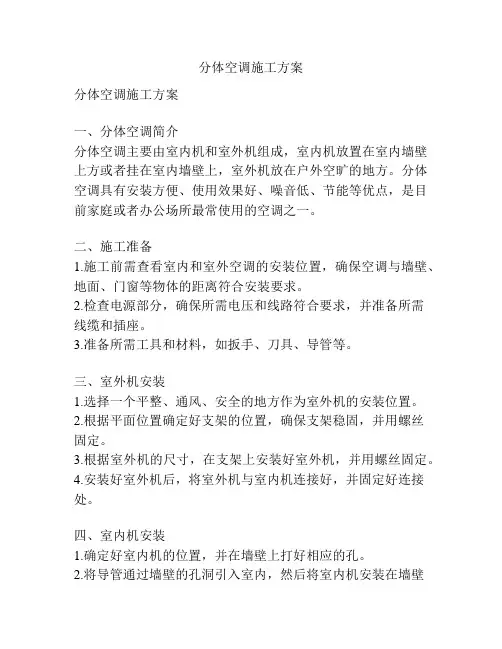

分体空调施工方案
分体空调施工方案分体空调施工方案一、分体空调简介分体空调主要由室内机和室外机组成，室内机放置在室内墙壁上方或者挂在室内墙壁上，室外机放在户外空旷的地方。
分体空调具有安装方便、使用效果好、噪音低、节能等优点，是目前家庭或者办公场所最常使用的空调之一。
二、施工准备1.施工前需查看室内和室外空调的安装位置，确保空调与墙壁、地面、门窗等物体的距离符合安装要求。
2.检查电源部分，确保所需电压和线路符合要求，并准备所需线缆和插座。
3.准备所需工具和材料，如扳手、刀具、导管等。
三、室外机安装1.选择一个平整、通风、安全的地方作为室外机的安装位置。
2.根据平面位置确定好支架的位置，确保支架稳固，并用螺丝固定。
3.根据室外机的尺寸，在支架上安装好室外机，并用螺丝固定。
4.安装好室外机后，将室外机与室内机连接好，并固定好连接处。
四、室内机安装1.确定好室内机的位置，并在墙壁上打好相应的孔。
2.将导管通过墙壁的孔洞引入室内，然后将室内机安装在墙壁上，并用螺丝固定。
3.安装好室内机后，将导管与室内机的连接口连接好，并用垫圈和螺丝固定好连接处。
五、电源和管路连接1.将两组电源线通过导管引入室内，然后接入室内机的电源插座和室外机的电源插座。
2.连接室内机和室外机的导管，确保导管的长度符合要求，并用密封胶将导管固定好。
3.检查电源和管路连接处是否牢固，确保无松动和漏水现象。
六、测试和调试1.接通电源后，检查完整个电气系统是否正常工作。
2.调节室内机的温度、风速等参数，观察室内机是否正常运行。
3.监测室内和室外机的温度、压力等指标，确保制冷或制热效果符合要求。
4.调试完毕后，整理施工现场，清理垃圾和工具。
七、注意事项1.施工过程中，注意安全，避免发生意外事故。
2.施工前，与客户确认好施工方案和要求，确保施工符合客户的需求。
3.施工完成后，向客户详细讲解使用方法和注意事项，确保客户正确使用空调。
以上为分体空调施工方案的具体内容，施工过程中需严格按照方案进行操作，确保施工质量和安全。

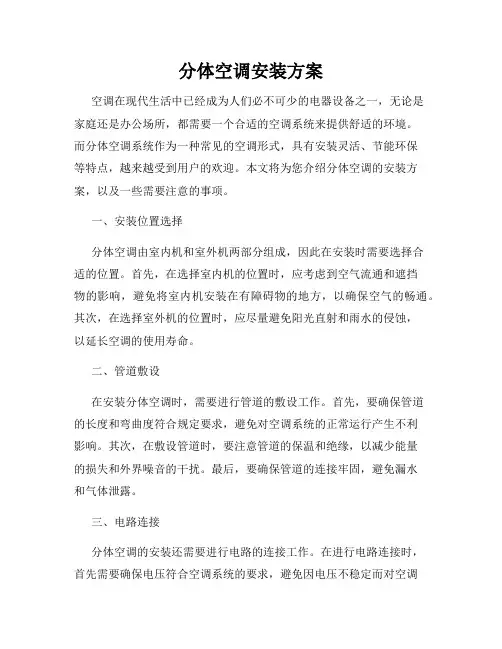

分体空调安装方案
分体空调安装方案空调在现代生活中已经成为人们必不可少的电器设备之一，无论是家庭还是办公场所，都需要一个合适的空调系统来提供舒适的环境。
而分体空调系统作为一种常见的空调形式，具有安装灵活、节能环保等特点，越来越受到用户的欢迎。
本文将为您介绍分体空调的安装方案，以及一些需要注意的事项。
一、安装位置选择分体空调由室内机和室外机两部分组成，因此在安装时需要选择合适的位置。
首先，在选择室内机的位置时，应考虑到空气流通和遮挡物的影响，避免将室内机安装在有障碍物的地方，以确保空气的畅通。
其次，在选择室外机的位置时，应尽量避免阳光直射和雨水的侵蚀，以延长空调的使用寿命。
二、管道敷设在安装分体空调时，需要进行管道的敷设工作。
首先，要确保管道的长度和弯曲度符合规定要求，避免对空调系统的正常运行产生不利影响。
其次，在敷设管道时，要注意管道的保温和绝缘，以减少能量的损失和外界噪音的干扰。
最后，要确保管道的连接牢固，避免漏水和气体泄露。
三、电路连接分体空调的安装还需要进行电路的连接工作。
在进行电路连接时，首先需要确保电压符合空调系统的要求，避免因电压不稳定而对空调系统造成损害。
其次，在进行电路连接时，要按照空调制造商提供的电路图进行操作，并注意线缆的选择和布线的合理安排，以确保电路的稳定和安全。
四、安全防护在进行分体空调的安装过程中，需要做好安全防护工作。
首先，安装人员应穿戴好工作服和防护手套，避免因操作不慎而受伤。
其次，在进行电路连接和管道敷设时，要确保操作环境通风良好，避免因有害气体的产生而对人体健康造成影响。
最后，要对安装过程中的各项操作进行严格检查，确保安全措施的有效实施。
五、调试与使用分体空调安装完成后，还需要进行调试和使用指导。
在调试过程中，要依据制造商提供的调试方法进行操作，并注意观察和检查空调系统的运行情况。
在使用过程中，要按照使用说明书的要求来进行操作，如定期清洁过滤网、调节温度等，以延长空调系统的使用寿命。
分体空调安装施工方案
分体空调安装施工方案一、安装位置确定在安装分体空调之前，首先需要确定室内外机的安装位置。
室内机一般安装在靠近中心位置且便于空气流通的墙壁上，避免阳光直射和靠近热源。
室外机则应安装在通风良好、避免阳光直射、便于维护的地方，且距离室内机不宜过远，以减少管道阻力和能量损耗。
二、安装材料准备在安装前，需要准备必要的安装材料，包括：空调室内外机、冷媒管、保温材料、排水管、电源线、控制面板、螺丝、支架等。
确保所有材料符合安装要求，且质量可靠。
三、室内机安装确定安装位置后，在墙壁上标注出室内机安装孔的位置。
使用电钻在标注的位置打孔，并安装室内机支架。
将室内机安装在支架上，确保室内机安装水平。
连接室内机的排水管，确保排水顺畅。
四、室外机安装在室外选定位置安装室外机支架，确保支架稳固且安装水平。
将室外机安装在支架上，并使用螺丝固定。
连接室外机的电源线和冷媒管，确保连接牢固。
五、管道连接使用冷媒管将室内外机连接起来，确保管道连接牢固无泄漏。
在管道连接处使用保温材料进行包裹，以减少能量损失。
安装排水管，确保室内机的排水顺畅。
六、电源线接入根据电源线的长度和走向，选择合适的位置接入室内机的电源线。
使用专用接线端子将电源线与室内机连接起来，确保连接牢固。
检查电源线的接线是否正确，避免接错导致设备损坏。
七、系统调试开启空调电源，检查室内外机是否正常运行。
检查空调制冷/制热效果是否正常，以及是否有异常噪音。
检查空调控制系统是否正常工作，包括温度控制、风速控制等。
如有异常情况，应及时进行排查和修复。
八、安全防护措施在安装过程中，应注意个人安全，避免发生意外事故。
在高空作业时，应使用安全带等安全设备，确保作业安全。
安装完成后，应检查室内外机的安装是否稳固，避免发生倾倒等安全事故。
定期检查空调设备的运行情况，及时发现并处理潜在的安全隐患。
通过以上八个步骤，可以完成分体空调的安装施工。
在安装过程中，应严格按照安装要求进行操作，确保安装质量和使用安全。
分体空调安装方案
分体空调安装方案一、安装前的准备工作1、确定安装位置室内机：应选择在房间内气流分布均匀、易于排水、便于与室外机连接的位置，同时要避免阳光直射和靠近热源。
一般来说，室内机可以安装在靠近窗户的墙壁上，高度在 18 22 米之间。
室外机：应安装在通风良好、稳定坚固的位置，远离易燃、易爆物品和污染源。
室外机的安装位置要便于维修和保养，同时要考虑到噪音对周围环境的影响。
2、测量与规划测量室内机与室外机之间的距离，确保连接铜管的长度在规定范围内。
一般来说，铜管长度不宜超过 5 米，否则会影响空调的制冷/制热效果。
规划好铜管、排水管和电源线的走向，尽量做到整齐美观，不影响室内装修和室外景观。
3、工具与材料准备安装工具：冲击钻、螺丝刀、扳手、水平仪、卷尺等。
安装材料：铜管、排水管、保温材料、电源线、膨胀螺丝、固定支架等。
4、检查空调设备在安装前，仔细检查空调设备的外观是否有损坏，配件是否齐全。
核对空调的型号、规格和参数是否与购买合同一致。
二、安装步骤1、安装室内机用水平仪测量确定室内机的安装位置，并做好标记。
使用冲击钻在标记处打孔，安装膨胀螺丝和固定支架。
将室内机挂在固定支架上，调整水平度和垂直度，确保安装牢固。
2、安装室外机选择合适的位置安装室外机固定支架，确保支架能够承受室外机的重量。
将室外机放置在固定支架上，用螺丝固定。
调整室外机的水平度和朝向，保证风扇正常运转和通风良好。
3、连接铜管将铜管的一端与室内机的接口连接，用扳手拧紧螺母。
将铜管的另一端与室外机的接口连接，同样用扳手拧紧螺母。
在连接铜管时，要注意保持铜管的清洁，避免杂物进入管道。
4、包扎铜管和排水管使用保温材料将铜管包扎起来，以减少冷量损失。
将排水管与室内机的排水口连接，并使用胶带将排水管固定在铜管上。
5、排空与检漏打开空调的高压阀和低压阀，让制冷剂进入系统。
使用真空泵对系统进行排空，排除系统内的空气和水分。
用肥皂水对铜管的连接处进行检漏，如有气泡冒出，说明有泄漏，应及时修复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室外机顶盖板距离上方障碍物必须在60cm以上；
室外机背部（进风侧）距离障碍物必须在30cm以上；
室外机左侧（进风侧）距离障碍物必须在30cm以上；
室外机前方（出风侧）距离障碍物必须在200cm以上；
室外机右侧（维修侧）距离障碍物必须在60cm以上；
室外机背部（进风侧）不得盘绕多余的连接管道、出水管、连接线或者放置其他影响进风的物品；
分体式空调安装技巧
一、室内机位置
1、室内机选择位置应避开对着人、或对着床头直吹，因为空调冷风直吹人，容易得空调病；
2、室内尽可能装高一点，这样即能避免冷风直吹人，而且装得高，风就吹得广，且均匀；
3、室内机出风口偶尔会有一些冷凝水滴下来，所在出风口下方尽量避开其他电器（电视、电脑、音响等）设备；
4、尽可能减少室内明管的长度，确保美观；
5、室内机同样应避免安装于床头上，因为空调运行的时候会有风声，如果安装在床头，感觉风声会比较大；
二、室外机位置
1、现在好多楼盘都有专用的主机安装位，都有百叶窗，但有些百叶窗却很密，不利于空调外机散热，容易引起制冷制热不良，这样即耗电又得不到正常效果；
2、选择周围通风、散热良好的位置，尽量避开遭受西晒、气体腐蚀、油烟的地方；
3、充分考虑安装面的承重能力，确保机组安装牢固、安全；
4、临街安装时，安装支架的底部距地面不得低于2.5m；
5、如果一定要架子，请勿必使用不锈钢架或原厂铁架，尽可能保证安全，原则不要用外购的铁架，很容易生锈，空调一用就是近十年，外机架子生锈，是一个非常大的安全隐患。
6、内外机喇叭口接口处，是非常重要的一环，如果安装不到密封，这里就是会引起冷媒泄漏，这样空调就三天二头要加雪种，轻则制冷效果不好，重则烧压缩机，喇叭口一定要适当的力道才能即密封好，又不至于将喇叭口打爆，有条件的最好在安装完后用肥皂泡检测一下有没有泄露；
以上空间数据是机器正常工作时的最低要求，实际安装中应尽量保证各项空间数据的最大化。
6、由于空调器室外机安装位置直接决定换热效果的好坏以及对空调器高性能的发挥也起着关键的作用。
为避免因为室外机安装位置选择不当造成的不良后果，现结合市场安装的实际环境，特对室外机的安装位置作如下要求：
A、安装单台室外机
l、距离障碍物详见下图（单位：cm）
室外机顶盖板距离上方障碍物必须在60cm以上；
室外机背部（进风侧）距离障碍物必须在30cm以上；
室外机左侧（进风侧）距离障碍物必须在30cm以上；
室外机前方（出风侧）距离障碍物必须在200cm以上；
室外机右侧（维修侧）距离障碍物必须在60cm以上；
室外机背部（进风侧）不得盘绕多余的连接管道、出水管、连接线或者放置其他影响进风的物品；
B、室外机安装在飘台内（仅前方有格栅，其它为墙面）
如果室外机必须安装在预留的飘台内，则按照以下原则的先后顺序进行室外机的固定：
优先保证室外机背部进风侧距离障碍物的空间最大化，室外机整体尽量向飘台的外前方的格栅靠拢；
满足室外机左进风侧距离障碍物的空间最大化，整机尽量向飘台右侧靠拢，右侧的空间可以拆卸螺钉即可；
C、同一平面安装多台室外机的距离要求
1、上下排列（纵向）
室外机上下排列安装时，为避免出现回风干扰、出风干扰，须要保证上面的室外机底盘和下面的室外机顶盖板之间的间距大于65cm；
如果是双温机，必须在室外机底盘上安装接水嘴（可向当地客服中心免费申请）并接入排水管路中，避免制热化霜期间出现上面机器除霜产生的水流入下方的机器内；
其它空间以及要求参照单台室外机；
2、左右排列（横向）
室外机左右排列安装时，左侧室外机的右侧与右侧室外机的左侧之间的间距必须大于60cm；
其他空间要求参照单台室外机安装；
3、同一平面室外机正面（出风侧）相对排列
由于出风是相互对着吹，会造成换热效率的影响，所以室外机应相互错开。
若不能避免，则须保证相互距离为500cm以上。
4、同一平面室外机背部（回风侧）相对排列
由于回风的空间相同，会造成换热出现相互的严重影响，所以室外机应相互错开。
若不能避免，则须保证相互距离为100cm以上。
5、同一平面室外机前后排列（同向出风）
应杜绝此种安装方式，因前方的机器回风会受到后面机器排风的严重影响。
三、安装完后不忘做一个全面的检查
1、安装面的材质必须是实心砖、混凝土或其强度等效的安装面，其承重能力内机安装面应大于120 Kg/㎡，外机安装面应大于300Kg/㎡；
2、如遇到墙体粉化、空心墙、墙厚不足12cm的单砖墙、年久失修的旧墙体等有安全隐患的墙体时，应与用户协商更换安装位置或用穿墙螺丝，扩大室内紧固件的受力面积；
3、室内管道安装和注意有一个坡度，且要成直线，不要存在S型，空调冷凝水才能长时间顺利的排水外墙；
4、空调装好后穿墙孔记得要用专用的胶泥封好，避免外面雨水风吹进屋内，弄湿墙面；
5、同时也不要忘记空调冷凝水排出外墙后不要直滴下去，要将水管与物业的空调专用排水管或雨水管接在一起，不要直滴楼下，影响他人；
6、正常安装完，不要忘了试机，试机时间不要少于30分钟，检测空调排水正不正常，制冷出风口温度要与环境温度相差10度左右才为正常，检测内外机运转噪音是不是属于正常值等。
