桁架管桁架网架别
桁架
桁架桁架一般都是用钢铁材质焊成的框架式结构，有主管、副管、斜管等焊接而成，起到对悬挂物加强固定作用。
产品名称：方管加强型室内外专用桁架此桁架不需要方头型号：fggd颜色：银白黑色常有颜色银白色桁架尺寸：常用每根长度：60cm 80cm 100cm 120cm 140cm 160cm 200cm 260cm 280cm 300cm规格：20CMＸ20CM。
运输方式：全国发货中铁快运物流公司等付款方式：外省客户可通过网上提供帐户汇款方式定购产品特点：该种桁架是桁架类中使用率最高的一种，承载力大，每根截面规格固定20×20cm，多根可任意拼装，方便运输。
经济耐用，组装方便快捷。
是大型会议布置，展会特装搭建的首选。
根据需要该类桁架可加工成弧形/圆形。
备注：外省不包含产品运输费外省运输时间：物流汽运运输时间－北京－全国各地到货时间山东济南－淄博－聊城－荣成－青岛－烟台－潍坊－菏泽－临沂1－2天辽宁1－2天吉林2－3天黑龙江3－4天内蒙1－2天河北1－2天山西1－3天河南1－2天江苏2－3天陕西2－3天湖北2－3天湖南2－4天江西3－4天安徽2－3天福建2－3天广东3－4天浙江2－4天贵州3－4天广西3－5天四川3－4天云南3－5天青海4－5天西藏3－6天新疆3－7天中铁运输时间：全国各地1－3天到货空运运输时间：全国各地1－3天到货桁架用途：背景板、舞台演出、展览搭建、展位特装、灯光架、促销活动、首选产品目前中国市场上做展览桁架，折叠桁架，固定桁架的企业比较多，参差不齐。
不但表现在价格方面而且产品的规格，做工也不一样。
有些公司的桁架价格很便宜，但是产品的材料严重不足，并且焊接工艺粗糙不美观，在使用中随时会出现焊点断裂或连接尺寸误差无法组装问题。
我公司目前主要生产的桁架有方管固定桁架，方管折叠桁架，圆管固定桁架，圆管折叠桁架，铝合金折叠桁架，铝合金拉网桁架等产品，并且还可以根据客户的需求定做异形规格的桁架，我公司拥有多名有工作经验的焊接工程师，他们能够保证我们的产品焊接精美，这样方便客户组装时尺寸精确。

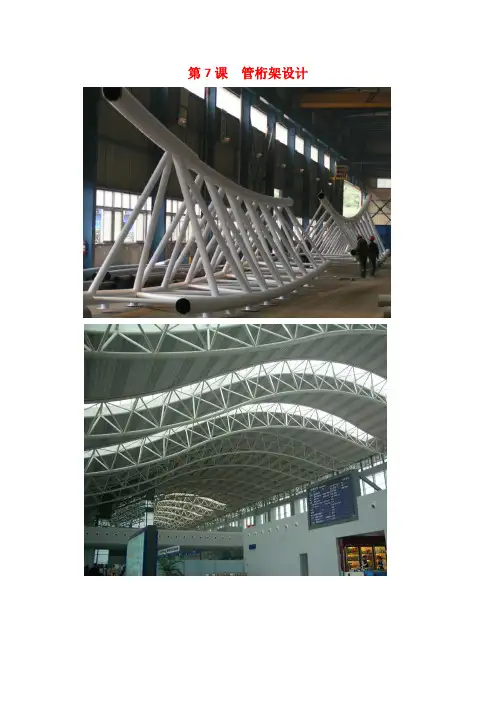

第7课 管桁架设计
第7课管桁架设计1、钢管结构简述钢管结构是由圆管和矩形管（含方管）制作加工而成的结构。
钢管结构可以是独立的梁、柱构件，也可以组合成格构式构件。
钢管材料的加工有热加工管和冷成型管。
由于钢管结构在力学、防腐性能和经济指标上的优越性，逐渐为人们所认识。
钢管结构的种类A按生产方法分类（1）无缝管——热轧管、冷轧管、冷拔管、挤压管、顶管（2）焊管（a）按工艺分——电弧焊管、电阻焊管（高频、低频）、气焊管、炉焊管（b）按焊缝分——直缝焊管、螺旋焊管B按断面形状分类（1）简单断面钢管——圆形钢管、方形钢管、椭圆形钢管、三角形钢管、六角形钢管、菱形钢管、八角形钢管、半圆形钢圆、其他（2）复杂断面钢管——不等边六角形钢管、五瓣梅花形钢管、双凸形钢管、双凹形钢管、瓜子形钢管、圆锥形钢管、波纹形钢管、表壳钢管、其他钢管结构的特点：1管材截面的几何特性好，截面材料绕行心分布，截面回转半径大，抗扭能力强。
作为受压或压弯和双向受弯构件，其承载力较高。
2从抗流体动力特性来说，圆管截面最好。
在风力和水流作用下，其作用效应大为降低。
矩形管截面与其他开口截面相类同。
3在平均厚度和截面积相同的情况下，钢管的外表面积约为开口截面50~60%左右。
对防腐蚀有利，而且可以节约涂层材料。
50~60%左右。
对防腐蚀有利，而且可以节约涂层材料。
4其节点连接适合采用直接对接焊接。
可不通过节点板和其它连接件，即省工又省料。
5外形比较美观。
6必要时，还可以在管内灌注混凝土，以形成组合构件。
由于管结构具有上述优点，故用钢量省，与由开口截面制作的结构相比，在工业建筑中能节约钢材20%左右，在塔架结构中节约量可达50%。
钢管结构可根据构件的受力情况，采用圆管结构或矩形管结构，也可混合使用。
矩形管一般用作弦杆，而圆管用作腹杆。
弦杆也可采用工字钢或H作腹杆。
弦杆也可采用工字钢或H型钢，而腹杆用矩形管或圆管。
结论：圆管适用于轴心受力和受扭构件，轴心受压时稳定性最好。
管桁架结构案例
管桁架结构案例管桁架结构是一种常用于建筑和桥梁中的结构形式，它由管材和连接节点组成。
管桁架结构具有轻质、高强度、刚性好等特点，广泛应用于大跨度的建筑和桥梁工程中。
下面列举了十个管桁架结构的案例。
1. 北京国家体育场（鸟巢）：鸟巢是2008年北京奥运会的主场馆，其结构采用了管桁架结构。
通过精确的计算和优化设计，鸟巢的管桁架结构实现了座席的最佳视野和声学效果。
2. 上海世博会中国馆：中国馆是2010年上海世博会的标志性建筑，它的外部形象由大量的管桁架构成。
这些管桁架以复杂的曲线和交叉方式组合在一起，形成了中国馆独特的外观。
3. 杭州湾跨海大桥：杭州湾跨海大桥是连接浙江宁波和上海嘉定的一座大型桥梁工程，其主桥采用了管桁架结构。
这种结构形式使得大桥具有较高的刚度和抗风性能，确保了桥梁的安全运行。
4. 北京大兴国际机场：北京大兴国际机场是中国目前最大的机场项目，其航站楼采用了管桁架结构。
这种结构形式不仅能够提供宽敞的室内空间，还能够保证航站楼的结构稳定性和安全性。
5. 上海中心大厦：上海中心大厦是中国目前最高的建筑物，其结构采用了管桁架和框架结构的组合形式。
这种结构设计既保证了建筑的高度和稳定性，又满足了抗震和抗风的要求。
6. 广州塔：广州塔是一座观光塔，其结构采用了管桁架结构。
这种结构形式使得塔身具有较高的刚度和稳定性，同时还能够为游客提供良好的观景体验。
7. 香港大屿山青洲大桥：青洲大桥是连接香港大屿山和青洲的一座斜拉桥，其主塔采用了管桁架结构。
这种结构形式使得桥梁具有较高的刚度和抗风性能，确保了桥梁的安全运行。
8. 青岛奥帆中心：青岛奥帆中心是2008年北京奥运会帆船比赛的主场馆，其结构采用了管桁架结构。
这种结构形式使得体育馆具有较大的空间灵活性和观众视野。
9. 澳门威尼斯人度假村：澳门威尼斯人度假村是一座主题酒店，其建筑外立面采用了大量的管桁架结构。
这种结构形式使得建筑具有独特的外观效果，吸引了众多游客的目光。
建筑结构选型
建筑结构选型一：桁架结构桁架结构（Truss structure）中的桁架指的是桁架梁，是格构化的一种梁式结构。
桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。
由于大多用于建筑的屋盖结构，桁架通常也被称作屋架。
案例：南京国际展览中心工程概况：南京国际博览中心建筑面积36万平方米，其中展览面积17万平方米，总国际标准展位6000个，室外展览面积3万平方米，停车位2500个。
会议中心包括5000平方米的多功能厅，800人报告厅，20间大小会议室，19间各式餐厅和一幢500间客房的4星级国际酒店。
其他配套设施包括240间客房的经济型酒店，8200平方米办公服务设施等。
结构形式及特点：国展中心的二层展厅是一个长243m ,宽75m 的无柱大空间,屋面呈弧形,南北两端主入口各有15m悬挑,西侧又有14m 悬挑。
为了实现建筑功能要求,经过多方案的比较,最终选定了采用钢管拱架、檩架的结构方案。
27m ×75m 的柱网,纵向27m 跨的檩架承担檩条、压型钢板轻钢屋面荷载,南北两端檩架各向外悬挑15m。
横向跨度75m ,上弦半径125m 的弧形拱架支承檩架,拱架高端悬挑14m ,最终形成结构新颖、气势宏伟的展览大空间(如图1 ,2 所示) 。
结构布置时,采取了多种措施来增加屋面的空间刚度,以保证结构稳定,传力可靠。
拱架的横截面是宽415m、高5m 的倒三角形(图6) 。
弦杆最大为<480 ×25 ,最小为<402 ×15 ,腹杆最大为<194 ×20 ,最小为<133 ×5 。
檩架的横截面是宽4188m、高3m 的倒三角形。
三角形的每个面又都由弦杆、腹杆组成的小三角形平面桁架构成,拱架、檩架本既是几何不变的空间结构,刚度也很好,又便于设备管道、马道等在其中穿行。
单元划分时,使拱架与檩架的划分相呼应。
檩架上弦藉助拱架腹杆是拉通的,下弦除两端悬挑部分是拉通的以外,均做成与拱架下弦节点连接,产生空间作用。
大跨度桁架和网架结构对比分析
大跨度桁架和 网架结构对 比分析
李 伟 刚 （成都建筑材料工业设计研 究院有 限公 司 ６１００５１）
中图分 类号 ：Ｕ４５ 文献标识码 ：Ｂ 文章编号 １００７－６３４４（２０１６）０５－００２８－０１
摘要 ：大跨度 空间结构作 为一种新 兴的结构型式，凭其跨度 大 、经济 、刚度 大等优 势已经得 到广泛应用。本文首先介绍常见的 网 架结 构 与 空 间桁 架结 构 的 特 点 及 其 应 用 现 状 ，其 次 就 空 间 桁 架 结 构和 平板 网 架 结构 进 行 对 比研 究 ，以期 对 今 后 二 者 的 理 论 研 究 及 工程 应 用领 域 有 一 定 的 借 鉴 意 义 。
设计时应注意以下问题 ：１）点支承网架的刚度 与普通网架相 当 ，在确定 网格尺 寸和网架高度时 ，点支承网架的柱距可以作为普通平板网架的短 向跨度使用 ；２） 平板网架起坡既可以解决屋面排水问题 ，又可 以降低 网架用钢量 ；３）从节能的角 度考虑 ，网架应 当尽量薄 ，即使在用钢量方面做一些牺牲 ， 也应 当换取更好 的综 合效益 。
３、立体管桁 结构和平板 网架结构 的对 比研 究
平板 网架与空间桁架最大的区别在于连接方式 ，具体表现为连接的节点不同 。 网架结构一般使用螺栓球或空心球作为连接节点 ，且需配套使用额外 的连接部件 ； 与 网架不 同，空间桁架结构 大多采用 的是相贯节点 （见图 １），事先在 主管上 预留 相贯线 ，然后各连接杆件通过焊接 的方 式连 接至主管上 ，而主管进行贯 通的前提 是二者处在 同一轴线 。需要注意的是 焊接操作需要 满足工艺及 其精 度要求。另外 ， 考虑 到空间桁架的连接方式 ，其在 布置更具 灵活性 ，在造型多样化方 面更 具有优 势

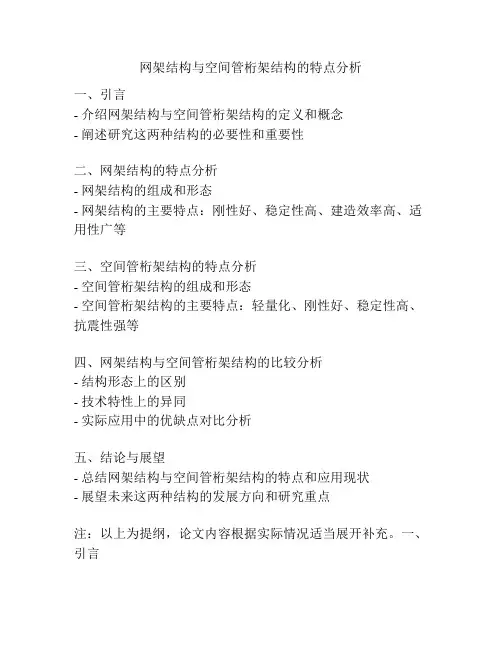

网架结构与空间管桁架结构的特点分析
网架结构与空间管桁架结构的特点分析一、引言- 介绍网架结构与空间管桁架结构的定义和概念- 阐述研究这两种结构的必要性和重要性二、网架结构的特点分析- 网架结构的组成和形态- 网架结构的主要特点：刚性好、稳定性高、建造效率高、适用性广等三、空间管桁架结构的特点分析- 空间管桁架结构的组成和形态- 空间管桁架结构的主要特点：轻量化、刚性好、稳定性高、抗震性强等四、网架结构与空间管桁架结构的比较分析- 结构形态上的区别- 技术特性上的异同- 实际应用中的优缺点对比分析五、结论与展望- 总结网架结构与空间管桁架结构的特点和应用现状- 展望未来这两种结构的发展方向和研究重点注：以上为提纲，论文内容根据实际情况适当展开补充。
一、引言网架结构和空间管桁架结构是目前颇为流行的建筑结构形式，其主要特点为刚性好、稳定性高、建造效率高、适用性广等，因此被广泛应用于大型公共建筑、体育馆、会展中心等场所。
本文的研究重点是对这两种结构的特点进行分析，以期为工程建设提供参考意见。
二、网架结构的特点分析1. 组成和形态网架结构是由一系列平面或空间刚杆和节点构成的结构体系，节点的连接方式有焊接、螺栓连接和搭接等多种方式。
网架结构的形态有球面网架、地埋式网架、钢-玻璃网架、双曲面网架等多种形式，可以根据需要灵活选择。
2. 主要特点(1) 刚性好网架结构由多支杆件连接组成，力学特性优异，能够承受较大的外力，抗震性、抗风性能强，具有很好的稳定性和刚度。
(2) 稳定性高网架结构的构成原理使其能够通过节点的固定达到分布均匀，增加整个结构体系的稳定性，不易变形和瘪塌，内部应力分布均匀。
(3) 建造效率高使用网架结构的建筑物可以快速建造，减少施工现场的噪声和粉尘污染，可维持当地生态环境，节约建筑成本。
(4) 适用性广网架结构可采取高效、可持续的材料，适用于各种复杂的跨度、载荷和高度要求的建筑项目，如机场、体育馆、桥梁等。
三、空间管桁架结构的特点分析1. 组成和形态空间管桁架结构是由多根管杆和桁架构件组成的结构体系，主要包括下弦杆、上弦杆、直杆和斜杆等构件。
桁架、管桁架、网架区别
管桁架不球节面，是相贯线形式，也便是您道的管件相互焊接.网架皆有球节面.分空心的焊接球与真心的螺栓球.之阳早格格创做时常使用网架普遍皆有球，分螺栓球战焊接球节面.管桁架普遍间接相贯.1、钢结构工程中相贯线管桁架：便是用钢管对接干成的2、一般桁架便是用型钢对接干成的管桁架百度百科管桁架，是指用圆杆件正在端部相互对接而组成的格子式结构.现时应用范围广大且经济真用.如会展核心、体育场馆或者其余一些庞大大众修筑中皆得到了使用.连年去，随着尔国钢铁产量的不竭删少，钢结构以其自己的劣势，正在修筑中所占的比率越去越大，钢管结构也博得较大的突破.钢管结构的最大便宜是能将人们对于修筑物的功能央供、感瞅央供以及经济效率央供完好天分离正在所有.钢管结构中的管桁架结构以它特殊的劣势受到人们的青睐.与网架结构相比，管桁架结构省去下弦纵背杆件战网架的球节面，可谦脚百般分歧修筑形式的央供，更加是构筑圆拱战任性直线形状比网架结构更有劣势.其各背宁静性相共，节省资料用量.钢管桁架结构是正在网架结构的前提上生少起去的，与网架结构相比具备其特殊的劣良性战真用性，结构用钢量也较经济.与保守的启心截里（H型钢战I字钢）钢桁架相比，管桁架结构截里资料绕中战轴较匀称分散，使截里共时具备良佳的抗压战抗直扭拆载本收及较大刚刚度，不必节面板，构制简朴，最要害的是管桁结构形状好瞅，便于制型有一定化妆效验.管桁架结构完全本能佳，扭转刚刚度大且中表好瞅，创制、拆置、翻身、起吊皆比较简单；由热直薄壁型钢创制的钢管屋架，具备结构沉、刚刚度佳、节省钢材，并能充散收挥资料强度等便宜，更加是正在由少细比统制的压杆及收撑系统中采与更为经济.暂时采与那种结构的修筑物基原属于大众修筑.该结构具备制型好瞅（可修成仄板形、圆拱形、任性直线形）、创制拆置便当、结构宁静性佳、屋盖刚刚度大、经济效验佳等特性.桁架是指由杆件正在端部相互对接而组成的格子式结构，管桁架即是指结构中的杆件均为圆管杆件. 桁架中的杆件大部分情况下只受轴线推力或者压力，应力正在截里上匀称分散，果而简单收挥资料的效率，那些特性使得桁架结构用料经济，结构自沉小.易于形成百般形状以符合分歧的用途，譬如不妨干成简收桁架、拱、框架及塔架等，果而桁架结构正在现时的许多大跨度的场馆修筑，如会展核心、体育场馆或者其余一些庞大大众修筑中得到了广大使用.大部分桁架结构中的杆件均正在节面处采与焊接对接，而正在焊接之前，需预先按将要焊接的各杆件焊缝形状举止背杆及弦杆的下料切割，那便需要对于背杆端头举止相贯线切割及弦杆的启槽切割.由于桁架结构中各杆件与杆件之间是以相贯线型式相接，杆件端头断里形状比较搀纯，果此正在本质切割加工中普遍采与板滞自动切割加工战人为脚工切割加工二种要收举止加工.网架结构百度百科：由多根杆件依照一定的网格形式通过节面连结而成的空间结构.具备空间受力、沉量沉、刚刚度大、抗震本能佳等便宜；可用做体育馆、影剧院、展览厅、候车厅、体育场瞅台雨篷、飞机库、单背大柱网架结构距车间等修筑的屋盖.缺面是汇接于节面上的杆件数量较多，创制拆置较仄里结构搀纯.桁架百度百科由直杆组成的普遍具备三角形单元的仄里或者空间结构.正在荷载效率下，桁架杆件主要启受轴背推力或者压力，进而能充分利用资料的强度，正在跨度较大时可比真背梁节省资料，减少自沉战删大刚刚度，故适用于较大跨度的启沉结媾战下耸结构，如屋架、桥梁、输电线路塔、卫星收射塔、火工闸门、起沉机架等.桁架图片：上图为管桁架管桁架共网架比，杆件较少网架照片。
《管桁架结构设计与施工_戚豹》——期末考核知识点汇总
2014-2015年第一学期《管桁架结构设计与施工_戚豹》——期末考核知识点汇总1、简述管桁架整体及单榀结构组成及其结构特点？答：管桁架结构一般由主桁架、次桁架、系杆和支座共同组成。
单榀管桁架由上弦杆、下弦杆和腹杆组成。
特点：桁架结构用料经济结构自重小、节点形式简单、刚度大、几何特性好。
施工简单，节省材料。
有利于防锈与清洁维护。
缺点：管桁架结构往往比网架结构用钢量大。
贯节点加工与放样复杂，相贯线的坡口又是变化的。
手工切割又很难做到，因此对机械的要求很高。
对焊接质量要求很高，而且均为现场焊接，焊接工作量大。
2、简述支管与主管的链接焊接的构造要求？答：支管与主管的连接焊缝应沿全周连续焊接并平滑过渡，一般支管壁厚不大，其与主管的连接宜采用全周角焊缝，当支管壁厚较大时则宜沿支管周边部分采用角焊缝，部分采用对接焊缝。
凡支管外壁与主管外壁之间的夹角大于等于120度的区域宜用对接焊缝或带坡口的角焊缝，其余区域可采用角焊缝。
角焊缝的焊脚尺寸不宜大于支管壁厚的2倍。
3、简述接点的加强方式有那几种，常用的有哪几种？答：主要有主管壁加厚、主管上加套管、加垫板加节点板及主管加肋环或内隔板等。
4、简述直缝电焊钢管取样要求？答：每批直缝电焊钢管取样4根，对于外径小于30mm的钢管应取整个管段作试样，当外径大于30mm时应部管取纵向或横向试样，对于大口径钢管，其壁厚小于8mm时应取条状试样、当壁厚大于8mm时也可加工成圆形比列试样。
5、简述直缝电焊钢管的检验项目。
答：若受检单位能够提供法定单位出具的证明能证明该批质量的全项检测报告原件，则只需检验拉伸弯曲压扁。
若没有或报告有较大差异则进行包括化学成分拉伸弯曲压扁试验涡流探伤扩口试验尺寸表面项目。
6、简述管桁架节点的构造要求。
答：（1）、节点处主管应连续，支管端部应加工或马鞍型直接焊接于主管外壁上而不得将支管插入主管内。
江苏建筑职业技术学院_建筑工程技术学院_钢结构工程技术专业 专业课老师：戚豹（建筑工程技术学院副院长）（2）、主管与支管之间的夹角以及两支管件的夹角不得小于30°。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桁架管桁架网架别
————————————————————————————————作者：————————————————————————————————日期：
管桁架没有球节点，是相贯线形式，也就是你说的管件相互焊接。
网架都有球节点。
分空心的焊接球与实心的螺栓球。
常用网架一般都有球，分螺栓球和焊接球节点。
管桁架一般直接相贯。
1、钢结构工程中相贯线管桁架：就是用钢管连接做成的
2、普通桁架就是用型钢连接做成的
管桁架百度百科
管桁架，是指用圆杆件在端部相互连接而组成的格子式结构。
现今应用领域广泛且经济实用。
如会展中心、体育场馆或其他一些大型公共建筑中都得到了运用。
近年来，随着我国钢铁产量的不断增长，钢结构以其自身的优势，在建筑中所占的比例越来越大，钢管结构也取得较大的突破。
钢管结构的最大优点是能将人们对建筑物的功能要求、感观要求以及经济效益要求完美地结合在一起。
钢管结构中的管桁架结构以它独特的优势受到人们的青睐。
与网架结构相比，管桁架结构省去下弦纵向杆件和网架的球节点，可满足各种不同建筑形式的要求，尤其是构筑圆拱和任意曲线形状比网架结构更有优势。
其各向稳定性相同，节省材料用量。
钢管桁架结构是在网架结构的基础上发展起来的，与网架结构相比具有其独特的优越性和实用性，结构用钢量也较经济。
与传统的开口截面（H型钢和I字钢）钢桁架相比，管桁架结构截面材料绕中和轴较均匀分布，使截面同时具有良好的抗压和抗弯扭承载能力及较大刚度，不用节点板，构造简单，最重要的是管桁结构外形美观，便于造型有一定装饰效果。
管桁架结构整体性能好，扭转刚度大且外表美观，制作、安装、翻身、起吊都比较容易；由冷弯薄壁型钢制作的钢管屋架，具有结构轻、刚度好、节省钢材，并能充分发挥材料强度等优点，尤其是在由长细比控制的压杆及支撑系统中采用更为经济。
目前采用这种结构的建筑物基本属于公共建筑。
该结构具有造型美观（可建成平板形、圆拱形、任意曲线形）、制作安装方便、结构稳定性好、屋盖刚度大、经济效果好等特点。
桁架是指由杆件在端部相互连接而组成的格子式结构，管桁架即是指结构中的杆件均为圆管杆件。
桁架中的杆件大部分情况下只受轴线拉力或压力，应力在截面上均匀分布，因而容易发挥材料的作用，这些特点使得桁架结构用料经济，结构自重小。
易于构成各种外形以适应不同的用途，
譬如可以做成简支桁架、拱、框架及塔架等，因而桁架结构在现今的许多大跨度的场馆建筑，如会展中心、体育场馆或其他一些大型公共建筑中得到了广泛运用。
大部分桁架结构中的杆件均在节点处采用焊接连接，而在焊接之前，需预先按将要焊接的各杆件焊缝形状进行腹杆及弦杆的下料切割，这就需要对腹杆端头进行相贯线切割及弦杆的开槽切割。
由于桁架结构中各杆件与杆件之间是以相贯线型式相交，杆件端头断面形状比较复杂，因此在实际切割加工中一般采用机械自动切割加工和人工手工切割加工两种方法进行加工。
网架结构百度百科：
由多根杆件按照一定的网格形式通过节点连结而成的空间结构。
具有空间受力、重量轻、刚度大、抗震性能好等优点；可用作体育馆、影剧院、展览厅、候车厅、体育场看台雨篷、飞机库、双向大柱网架结构距车间等建筑的屋盖。
缺点是汇交于节点上的杆件数量较多，制作安装较平面结构复杂。
桁架百度百科
由直杆组成的一般具有三角形单元的平面或空间结构。
在荷载作用下，桁架杆件主要承受轴向拉力或压力，从而能充分利用材料的强度，在跨度较大时可比实腹梁节省材料，减轻自重和增大刚度，故适用于较大跨度的承重结构和高耸结构，如屋架、桥梁、输电线路塔、卫星发射塔、水工闸门、起重机架等。
桁架图片：
上图为管桁架
管桁架同网架比，杆件较少
网架照片
