ZY6800-22-50煤矿支架随机图册
ZY3800-13-30 液压支架图册
贵州六支ZY3800/13/30型掩护式液压支架随机图册郑州煤矿机械集团股份有限公司2013 年6月郑州煤矿机械集团股份有限公司ZY3800/13/30型掩护式支架随机图册一、ZY3800/13/30型液压支架随机图Y290-00总图Y290-00总图明细Y290-01顶梁Y290-02掩护梁明细Y290-03底座部分Y290-03底座部分明细Y290-04前连杆Y290-06左后连杆Y290-07右后连杆ZT/SLJ250h立柱φ250*768*753-1198ZT/SLJ250h立柱φ250*768*753-1198明细ZT/YH125平衡千斤顶φ125/70*470ZT/YH125平衡千斤顶φ125/70*470明细Y290-31推移千斤顶φ160/90*700Y290-31推移千斤顶明细Y290-32抬底千斤顶φ100/70*200Y290-32抬底千斤顶明细Y290-33底调千斤顶Φ100/70*140Y290-33底调千斤顶明细ZT/SH080h伸缩梁千斤顶Φ80/60*700ZT/SH080h伸缩梁千斤顶明细ZT/CH063r侧推千斤顶Φ63/45*170ZT/CH063r侧推千斤顶明细Y290-37侧推千斤顶Φ63/45*170Y290-37侧推千斤顶明细郑州煤矿机械集团股份有限公司ZY3800/13/30型掩护式支架随机图册Y290-00A液压原理及连接图Y290-00A液压原理及连接图明细郑州煤矿机械集团股份有限公司ZY3800/13/30型掩护式支架随机图册Y290-00B液压系统布置图Y290-00B01操纵阀组。

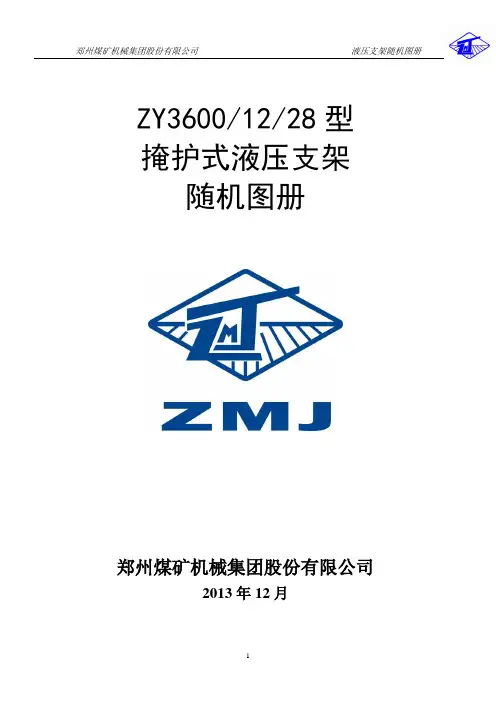

(完整版)ZY3600-12-28型液压支架随机图要点
郑州煤矿机械集团股份有限公司液压支架随机图册ZY3600/12/28型掩护式液压支架随机图册郑州煤矿机械集团股份有限公司2013年12月郑州煤矿机械集团股份有限公司液压支架随机图册一、贵州众一金彩黔兴隆矿ZY3600/12/28型中间支架随机图郑州煤矿机械集团股份有限公司液压支架随机图册Y317-00 总图明细序号代号名称数量单位1 Y317-01 顶梁 1 件2 Y317-02 掩护梁 1 件3 Y317-03 底座 1 件4 Y317-04 前连杆 1 件5 Y317-06 左后连杆 1 件6 Y317-07 右后连杆 1 件7 ZT/SLJ250h 立柱φ250*700*685-1130 2 件8 ZT/YH125 平衡千斤顶φ125/70*450 2 件9 ZT00-96/1 标牌-ZY 1 件郑州煤矿机械集团股份有限公司液压支架随机图册Y317-01 顶梁序号代号名称数量单位1 Y317-0101 顶梁体 1 件2 Y317-0102 顶梁左侧护板 1 件3 Y317-0103 顶梁右侧护板 1 件4 Y317-0106 伸缩梁 1 件5 ZT/SH080h 伸缩梁千斤顶φ80/60*700 2 件6 Y317-01/01 支杆 2 件7 ZT00-03/1 销轴24*300 4 件8 ZT/CH063n 侧推千斤顶φ63/45*170 2 件9 ZT00-14/1 销轴25*70 2 件10 ZT09-04/1 挡圈 2 件11 ZT00-03/3 销轴22*300 1 件12 Y317-01/02 千斤顶导杆 2 件13 ZT09-01/2 弹簧 2 件14 Y317-01/03 弹簧导杆 2 件15 Y317-01/04 弹簧导杆 2 件16 ZT00-03/1 销轴24*270 1 件17 ZT00-05/54 铰接轴90*480 2 件18 GB/T91-2000 开口销D4*20 4 只19 ZT00-07/3 挡销12*12*136 4 件20 ZT00-75/2 U形卡7 件21 ZT00-02/13 销轴24*155 12 件22 GB/T91-2000 开口销D6.3*40 12 只23 GB/T95-2002 平垫圈D24 8 只24 ZT00-02/4 销轴30*107 4 件25 GB/T91-2000 开口销D6.3*50 4 只26 GB/T95-2002 平垫圈D30 4 只27 ZT00-03/3 销轴22*270 1 件29 ZT00-15/7 销轴55*330 2 件30 ZT00-28/13 挡块 4 件31 ZT00-02/8 销轴50*215 2 件32 ZT00-11/8 垫圈50 2 件33 GB/T91-2000 开口销D10*80 2 只Y317-0106 伸缩梁郑州煤矿机械集团股份有限公司液压支架随机图册Y317-02 掩护梁序号代号名称数量单位1 Y317-0201 掩护梁体 1 件2 Y317-0202 右活动侧护板 1 件3 Y317-0203 左活动侧护板 1 件4 Y317-02/01 侧推导杆 1 件5 ZT00-03/3 销轴22*290 2 件6 ZT00-14/1 销轴25*70 1 件7 ZT09-04/1 挡圈 1 件8 ZT/CH063n 侧推千斤顶φ63/45*170 1 件9 ZT00-03/1 销轴24*290 2 件10 Y317-02/02 支杆90 1 件11 Y317-02/03 弹簧导杆 2 件12 ZT09-01/2 弹簧 2 件13 ZT00-07/2 挡销10*10*136 4 件14 ZT00-05/6 铰接轴90*440 2 件15 ZT00-03/1 销轴24*170 1 件16 ZT00-07/2 挡销10*10*146 2 件17 GB/T91-2000 开口销D4*20 6 只18 ZT00-02/8 销轴50*210 2 件19 GB/T91-2000 开口销D10*80 2 只20 ZT00-11/8 垫圈50 2 件21 ZT00-75/2 U形卡 6 件22 ZT00-01/13 销轴24*155 6 件23 GB/T95-2002 平垫圈D24 6 只24 GB/T91-2000 开口销D6.3*40 6 只25 ZT00-05/8 铰接轴110*540 1 件26 Y317-02/04 弹簧导杆 2 件Y317-03 底座部分Y317-03 底座部分明细序号代号名称数量单位1 Y317-0301 底座体 1 件2 Y317-0302 推杆 1 件3 Y317-0303 顶架 1 件4 Y317-0305 底调堵 1 件5 Y317-32 推移千斤顶φ160/85*700 1 件6 Y317-35 抬底千斤顶n100/70*200 1 件7 Y317-42 底调千斤顶n100/70*160 1 件8 ZT00-17/3 销轴50*110 2 件9 ZT00-75/3 U形卡 2 件10 ZT00-02/2 销轴22*155 1 件11 GB/T91-2000 开口销D5*36 1 只12 GB/T91-2000 开口销D4*20 6 只13 GB/T95-2002 平垫圈D30 4 只14 ZT00-02/13 销轴24*170 2 件15 GB/T91-2000 开口销D6.3*40 2 只16 GB/T97-1985 平垫圈D24 2 只17 ZT00-26/10 销轴50*205 1 件18 ZT00-03/1 销轴24*190 2 件19 ZT00-75/2 U形卡 4 件20 Y317-03/01 压块 2 件21 Y317-03/02 挡块 2 件22 ZT00-07/3 挡销12*12*136 4 件26 ZT00-24/3 连接头52 1 件27 ZT00-27/2 D形卡3.2 1 件28 ZT00-02/8 销轴50*175 1 件29 ZT00-02/15 销轴16*135 1 件30 ZT00-27/3 D形卡4 4 件31 ZT00-02/4 销轴30*85 4 件32 Y317-03/03 立柱压板 4 件33 ZT00-03/3 销轴22*305 2 件34 ZT00-21/2 挡块 2 件35 ZT00-05/54 铰接轴90*475 2 件38 GB/T5782-2000 六角螺栓M12*80 1 只39 GB/T889-2000 六角螺母M12 1 只40 ZT00-05/8 铰接轴110*480 1 件41 ZT00-07/2 挡销10*10*146 2 件42 ZT00-11/2 垫圈22 1 件43 ZT00-17/7 销轴50*270 1 件44 ZT10-13/2 挡套50 2 件Y317-0301 底座Y317-0302 推移框架Y317-0305 底调堵ZT/SLJ250h 立柱ZT/SLJ250h 立柱明细序号图号名称数量单位1 ZT/SLJ250h-01 缸体L1=1070 1 件2 GB893.1-86 孔用挡圈72 1 件3 ZT/104-1 压紧螺母 1 件4 FD(G)-00 底阀 1 件5 MM506 导向环250/245/20 2 件6 MD730 活塞密封250/225/25 1 件7 MM506 导向环180/175/20 2 件8 MD730 活塞密封180/163/25 1 件9 ZT/SLJ250g-02 二级缸体L9=1010 1 件10 ZT/SLJ250h-02 活柱L4=1065 1 件11 ZT/103-31 导向套180/160 1 件12 ZT/103-11 导向套250/235 1 件13 MJ-UR155 静密封260/248.8/11.2 1 件14 MM506 导向环235/240/20 2 件15 MJ-UR155 静密封184/176/8.2 1 件16 MD652 杆密封235/255/16 1 件17 MM506 导向环160/165/20 2 件18 GB/T3452.1-1992 O形圈265*5.3 1 件19 GB/T79-2000 内六角圆柱端端紧定螺钉M8*16 4 件20 MF842 防尘圈235/255/10.2 1 件21 MD652 杆密封160/177/16 1 件22 GB/T3452.1-1992 O形圈187.5*3.55 1 件23 MF842 防尘圈160/175/10.2 1 件Y317-32 推移千斤顶Y317-32 推移千斤顶明细序号图号名称数量单位1 Y317-3201 缸体 1 件2 ZT/106-18 活塞160/70 1 件3 GB/T79-2000 内六角圆柱端端紧定螺钉M6*20 2 件4 MM506 导向环160/155/15 2 件5 MD730 活塞密封160/145/16 1 件6 GB1235-76 O形圈70*5.7 1 件7 GB1235-76 挡圈A70*60*2 2 件8 ZT/103-3 导向套160/85 1 件9 MJ-UR155 静密封162/154/8.2 1 件10 MM506 导向环85/90/20 2 件11 MD652 杆密封85/97/9.6 1 件12 GB/T3452.1-1992 O形圈165*3.55 1 件13 MF842 防尘圈85/98/7.5 1 件14 ZT/101-47 活塞杆85*1055 1 件15 GB/T79-2000 内六角圆柱端端紧定螺钉M6*12 2 件ZT/YH125 平衡千斤顶ZT/YH125 平衡千斤顶明细序号图号名称数量单位1 ZT/YH125-01w 缸体L1=720 1 件2 ZT/106-16 活塞125/60 1 件3 MM506 导向环125/120/20 1 件4 GB/T79-2000 内六角圆柱端端紧定螺钉M6*20 2 件5 MD730 活塞密封125/110/15.8 1 件6 GB1235-76 O形圈60*5.7 1 件7 GB1235-76 挡圈A60*50*2 2 件8 ZT/016-26 导向套125/70 1 件9 MM506 导向环70/75/20 2 件10 MJ-UR155 静密封127/119/8.2 1 件11 MD652 杆密封70/82/9.6 1 件12 MF38 防尘圈70/82.2/7.2 1 件13 ZT/101-41w 活塞杆70*748 1 件ZT/SH080h 伸缩梁千斤顶ZT/SH080h 伸缩梁千斤顶明细序号图号名称数量单位1 ZT/SH080h-01 缸体 1 件2 ZT/106-21 活塞80/50 1 件3 MM506 导向环80/75/9.7 2 件4 GB/T79-2000 内六角圆柱端端紧定螺钉M6*12 2 件5 MD730 活塞封80/66/17 1 件6 GB1235-76 O形圈50*3.5 1 件7 GB1235-76 挡圈A50*44*1.5 2 件8 ZT/101-90 活塞杆60×1000 1 件9 ZT/016-22 导向套80/60 1 件10 MJ-OR 静密封80/70/9 1 件11 MC661 承托环80/70/9 1 件12 MM506 导向环60/65/20 1 件13 MD652 杆密封60/75/13 1 件14 MF38 防尘圈60/70.6/5.3 1 件ZT/CH063n侧推千斤顶ZT/CH063n侧推千斤顶明细序号代号名称数量单位1 ZT/CH063n-01 缸体 1 件2 ZT/106-14 活塞63/35 1 件3 GB/T79-2000 内六角圆柱端端紧定螺钉M6*12 2件4 MD730 活塞密封63/50/14.5 1 件5 MM506 导向环63/58/9.7 2 件6 GB1235-76 O型圈35*3.1 1 件7 GB1235-76 挡圈A35*30*1.5 2 件8 ZT/101-25 活塞杆45*436 1 件9 MJ-OR 静密封65/58.4/5.4 1 件10 ZT/016-20 导向套63/45 1 件11 MM506 导向环45/50/15 1 件12 MD652 活塞杆密封45/55/8 1 件13 MF38 防尘圈45/55.6/5.3 1 件Y317-35 抬底千斤顶Y317-35 抬底千斤顶明细序号代号名称数量单位1 Y317-3501 缸体 1 件2 GB/T79-2000 内六角圆柱端端紧定螺钉M6*12 2件3 ZT/106-15 活塞100/60 1 件4 MM506 导向环100/95/20 1 件5 MD730 活塞密封100/85/13.5 1 件6 GB1235-76 O形圈60*5.7 1 件7 GB1235-76 挡圈A60*50*2 2 件8 ZT/016-23 导向套100/70 1 件9 MJ-UR155 静密封102/94/8.2 1 件10 MM506 导向环70/75/20 2 件11 MD652 杆密封70/82/9.6 1 件12 MF38 防尘圈70/82.2/7.2 1 件13 Y317-3502 活塞杆70*466 1 件Y317-42 底调千斤顶Y317-42 底调千斤顶明细序号代号名称数量单位1 Y317-4201 缸体 1 件2 GB/T79-2000 内六角圆柱端端紧定螺钉M6*12 1件3 ZT/106-15 活塞100/60 2 件4 MM506 导向环100/95/20 1 件5 MD730 活塞密封100/85/13.5 1 件6 GB1235-76 O形圈60*5.7 1 件7 GB1235-76 挡圈A60*50*2 1 件8 ZT/016-23 导向套100/70 2 件9 MJ-UR155 静密封102/94/8.2 1 件10 MM506 导向环70/75/20 1 件11 MD652 杆密封70/82/9.6 1 件12 MF38 防尘圈70/82.2/7.2 1 件13 Y317-4202 活塞杆70*431 1 件14 GB/T91-2000 开口销D6.3*40 1 件15 GB/T97-1985 平垫圈D24 2 件16 Y317-42/01 底调帽 1 件17 ZT00-01/13 销轴24*180 1 件郑州煤矿机械集团股份有限公司液压支架随机图册Y317-00A系统原理及连接图Y317-00A系统原理及连接图明细序号图号名称数量单位1D2-10堵8件2D2-12.5堵4件3FB-10/10/10G F型三通4件4FB-12/12/12G F型三通1件5FB-12/10/12G F型变径三通1件6T2-10三通2件7T2-12.5三通3件8TC2-10T型插接头2件10JC2-10弯头20件11JC2-10A弯头10件12JC2-10G(A)弯头8件13JC2-12.5弯头3件14JC2-12.5A弯头4件15JC2-12.5G(A)弯头4件16JC2-12.5弯头135°6件17JC2-16弯头135°2件19U2-10U型卡150件20U2-12.5U型卡70件21U2-16U型卡10件22U2-25U型卡2件23U4DC-16U型卡2件24U4-31.5U型卡2件25U2-38U型卡2件26U2-10*80U型卡20件27U2-12.5*80U型卡8件29KJR31.5D-35/2200胶管总成1件30DNR38-25/2200胶管总成1件31DNR25-17/2200胶管总成1件32DNR16-55/800胶管总成2件34DNR13-35/4000胶管总成1件35DNR13-35/1250胶管总成2件36DNR13-35/1200胶管总成2件37DNR13-35/1100胶管总成4件38DNR13-35/1000胶管总成2件39DNR13-35/900胶管总成2件40DNR13-35/600胶管总成6件41DNR13-35/500胶管总成2件42DNR13-35/400胶管总成2件44DNR10-40/5500胶管总成1件45DNR10-40/3000胶管总成1件46DNR10-40/2800胶管总成2件47DNR10-40/2300胶管总成1件48DNR10-40/2000胶管总成4件49DNR10-40/1800胶管总成1件50DNR10-40/1500胶管总成1件51DNR10-40/1450胶管总成2件52DNR10-40/1400胶管总成2件53DNR10-40/1350胶管总成2件54DNR10-40/1300胶管总成8件55DNR10-40/1100胶管总成10件56DNR10-40/500胶管总成2件57DNR10-40/350胶管总成1件58DNR10-40/300胶管总成4件60DNR10-70/1200胶管总成2件61DNR10-70/600胶管总成2件63189900283尼龙扎带8*4006件64060102984孔套120*302件郑州煤矿机械集团股份有限公司液压支架随机图册Y317-00B 液压系统布置图Y317-00B 液压系统布置图明细序号图号名称数量单位1 Y317-00B01 操纵阀组 1 件2 Y317-00B02 多通块 1 件3 Y317-00B03 操纵阀架 1 件4 Y317-00B04 支撑杆 2 件5 Y317-00B/01 多通块 2 件6 BZY50/80 压力表80MPa DN10 1 件7 CZF(DN13)A 差动组合阀 1 件8 FAD100/45(DN10) 安全阀 2 件9 FAD250/50(20/28) 安全阀 2 件10 FDGⅣ(DN10) 单向锁 2 件11 FDYM200/50(DN12/12/10) 立柱液控单向阀 2 件12 FJQB10 球形截止阀(DN10) 1 件13 FJQB16 球形截止阀(DN16) 1 件14 GLQ(B10) 喷雾过滤器 1 件15 GLQA(DN16)-HD 过滤器 1 件16 HDFⅠ(DN16) 回液断路阀 1 件17 PW04(DN10)X 喷嘴部件 1 件18 PWS04X 喷嘴部件(DN10) 1 件19 SKS1C(DN10) 双向锁 1 件20 GB/T41-2000 六角螺母M10 2 只21 GB/T41-2000 六角螺母M12 16 只22 GB/T5781-2000 六角螺栓M12*30 4 只23 GB/T5782-2000 六角螺栓M10*55 2 只24 GB/T5782-2000 六角螺栓M12*40 4 只25 GB/T5782-2000 六角螺栓M12*50 8 只26 GB/T5782-2000 六角螺栓M12*65 8 只27 GB/T70-2000 内六角圆柱头螺钉M10*65 8 只28 GB/T91-2000 开口销D10*80 2 只29 GB/T93-1987 弹簧垫圈D10 10 只30 GB/T93-1987 弹簧垫圈D12 24 只31 GB/T95-2002 平垫圈D12 6 只32 ZT/094-3 螺纹接头DN12.5 2 件33 ZT00E-01/2 螺纹接头L=190(DN10) 8 件34 ZT00E-01/2 螺纹接头L=80(M16) 2 件Y317-00B02 多通块Y317-00B04 支撑杆郑州煤矿机械集团股份有限公司液压支架随机图册二、贵州众一金彩黔兴隆矿ZYG3600/12/28型过渡支架随机图郑州煤矿机械集团股份有限公司液压支架随机图册GY317-00 总图明细序号代号名称数量单位1 GY317-01 顶梁 1 件2 Y317-02 掩护梁 1 件3 GY317-03 底座 1 件4 Y317-04 前连杆 1 件5 Y317-06 左后连杆 1 件6 Y317-07 右后连杆 1 件7 ZT/SLJ250h 立柱φ250*700*685-1130 2 件8 ZT/YH125 平衡千斤顶φ125/70*450 2 件9 ZT00-96/1 标牌-ZY 1 件郑州煤矿机械集团股份有限公司液压支架随机图册GY317-01 顶梁序号代号名称数量单位1 GY317-0101 顶梁体 1 件2 GY317-0102 顶梁左侧护板 1 件3 GY317-0103 顶梁右侧护板 1 件4 Y317-0106 伸缩梁 1 件5 ZT/SH080h 伸缩梁千斤顶φ80/60*700 2 件6 Y317-01/01 支杆 2 件7 ZT00-03/1 销轴24*300 4 件8 ZT/CH063n 侧推千斤顶φ63/45*170 2 件9 ZT00-14/1 销轴25*70 2 件10 ZT09-04/1 挡圈 2 件11 ZT00-03/3 销轴22*300 1 件12 Y317-01/02 千斤顶导杆 2 件13 ZT09-01/2 弹簧 2 件14 Y317-01/03 弹簧导杆 2 件15 Y317-01/04 弹簧导杆 2 件16 ZT00-03/1 销轴24*270 1 件17 ZT00-05/54 铰接轴90*480 2 件18 GB/T91-2000 开口销D4*20 4 只19 ZT00-07/3 挡销12*12*136 4 件20 ZT00-75/2 U形卡7 件21 ZT00-02/13 销轴24*155 12 件22 GB/T91-2000 开口销D6.3*40 12 只23 GB/T95-2002 平垫圈D24 8 只24 ZT00-02/4 销轴30*107 4 件25 GB/T91-2000 开口销D6.3*50 4 只26 GB/T95-2002 平垫圈D30 4 只27 ZT00-03/3 销轴22*270 1 件28 ZT00-15/7 销轴55*330 2 件29 ZT00-28/13 挡块 4 件30 ZT00-02/8 销轴50*215 2 件31 ZT00-11/8 垫圈50 2 件32 GB/T91-2000 开口销D10*80 2 只。
ZF8000-19-36型中间支架随机图册
郑州煤矿机械集团股份有限公司液压支架随机图册山西煤炭运销集团金辛达煤业有限公司ZF8000/19/36中部液压支架随机图册郑州煤矿机械集团股份有限公司2014年12月郑州煤矿机械集团股份有限公司液压支架随机图册一、山西煤炭运销集团金辛达煤业有限公司ZF8000/19/36型中间支架随机图F191-00总图明细序号图号名称材料数量单重1F191-01顶梁组件15686.78 2F191-02掩护梁组件13685.95 3F191-03底座组件16454.09 4F191-04左前连杆组件1356.8 5F191-05右前连杆组件1359.16 6F191-06后连杆组件1612.02 7F191-08尾梁部分组件11754.67 8F191-09前梁组件组件13013.2 9F191-30立柱φ280*855*840-1735组件4678.68 10F191-39尾梁千斤顶φ160/105*600组件2175.29 11ZT/AJ180d前梁千斤顶Φ180/120*180组件2126.61 1460199811底座填充物φ28040F191-09前梁F191-09前梁组件明细序号图号名称材料数量单重1F191-0901前梁体组件11415.31 2F191-0107托板组件1189.59 3F191-36护帮千斤顶φ100/70*505组件257.824ZT/SH100e 伸缩梁千斤顶φ100/70*800组件281.435F191-0106伸缩梁组件1718 6F191-0108后小四杆组件211.28 7F191-0109前小四杆组件29.13 8F191-0104护帮板组件1329.3 9ZT00-11/7垫圈45件40.03 10ZT00-02/7销轴45*210件2 2.7 11GB/T91-2000开口销D8*71件40 12ZT00-02/6销轴40*210件2 2.13 13ZT00-02/6销轴40*152件2 1.56 14ZT00-02/8销轴50*260件2 4.12 15GB/T91-2000开口销D10*80件20 16ZT00-11/8垫圈50件20.03 17ZT00-02/6销轴40*122件8 1.27 18GB/T91-2000开口销D8*63件120 19ZT00-11/6垫圈40件120.03 20ZT00-02/7销轴45*325件2 4.12F191-01顶梁组件F191-01顶梁组件明细序号图号名称材料数量单重1F191-0101顶梁体组件14534.26 2F191-0102顶梁左侧护板组件1314.51 3F191-0103顶梁右侧护板组件1314.51 4ZT00-27/2D形卡3.2件205ZT00-31/6挡轴板件2 1.07 6ZT00-01/14销轴12*125件20.11 7GB/T95-2002平垫圈D30件808ZT00-02/4销轴30*165件80.95 9GB/T91-2000开口销D8*71件2010ZT00-11/7垫圈45件20.03 11ZT00-02/7销轴45*285件2 3.63 12ZT00-07/2挡销10*10*136件40.12 13ZT/CH080f侧推千斤顶φ80/60*170件224.94 14F191-01/01顶杆件230.41 15ZT00-02/13销轴24*170件80.62 16GB/T91-2000开口销D6.3*40件8017ZT00-15/7销轴55*360件4 6.64 18ZT00-28/13挡块件8 1.34 19GB/T91-2000开口销D6.3*50件8020ZT00-75/2U形卡件80.03 21GB/T91-2000开口销D4*20件6022ZT00-31/4挡轴板件20.9 23ZT00-95挡板组件组件2 2.41 24ZT00-07/2挡销10*10*116件20.1 25ZT00-41/2销轴125*490件246.56 26F191-01/02支杆件217.23 27ZT00-03/8销轴30*410件5 2.26 28ZT00-05/6铰接轴90*450件221.92 29ZT00-14/2销轴30*75件20.4 30ZT09-04/2挡圈件20.02 31F191-01/03连接杆103件237.95 32ZT00-03/1销轴24*410件3 1.54 33ZT09-01/2弹簧件210.44 34ZT09-02/6顶杆103件229.51F191-02掩护梁F191-02掩护梁明细序号图号名称材料数量单重1F191-0201掩护梁体组件12705.6 2F191-0202掩护梁左侧护板组件1232.02 3F191-0203掩护梁右侧护板组件1232.02 4F191-02/01支杆件216.71 5ZT00-75/2U形卡件60.03 6ZT00-03/8销轴30*390件4 2.15 7ZT/CH080f侧推千斤顶φ80/60*170组件224.94 8ZT00-15/2销轴30*75件20.4 9ZT09-04/2挡圈件20.02 10ZT00-03/1销轴24*390件2 1.47 11F191-02/02连接杆103件137.69 12F191-02/03连接杆103件124.92 13F191-02/04弹簧导杆件228.21 14F191-02/05弹簧导杆件230.16 15F191-02/06铰接轴159*488件175.28 16ZT00-31/5挡轴板件20.99 17ZT00-02/4销轴30*165件80.95 18GB/T95-2002平垫圈D30件80 19GB/T91-2000开口销D6.3*50件80 20ZT00-07/2挡销10*10*116件40.1 21F191-02/07铰接轴124*428件240.02 22ZT00-31/4挡轴板件20.9 23ZT00-05/2铰接轴55*445件28.08 24ZT00-07/1挡销8*8*100件40.06 25GB/T91-2000开口销D4*20件120 26ZT00-05/5铰接轴80*455件217.46 27ZT00-07/2挡销10*10*120件40.1 28ZT09-01/2弹簧件210.44F191-03底座F191-03底座明细序号图号名称材料数量单重1F191-0301底座组件14864.48 2F191-0302推移框架组件1562.64 3ZT13a顶架组件131.1 4F191-0304脚踏板组件136.82 5F169-0307后溜连接头组件组件125.65 6ZT00-02/15销轴16*105件10.08 7ZT00-02/7销轴45*140件1 1.83 8GB/T91-2000开口销D5*36件209GB/T97-1985平垫圈D20件2010F191-03/01压块件20.9411ZT/HJ140p 移后溜千斤顶φ140/85*900组件1136.6812ZT/TJ180c推移千斤顶Φ180/105*900组件1259.04 13F191-03/02立柱压板件812.49 14GB/T91-2000开口销D8*71件10 15ZT00-02/7销轴45*185件1 2.39 16ZT00-11/7垫圈45件10.03 17ZT00-02/4销轴30*180件1 1.03 18GB/T95-2002平垫圈D30件90 19GB/T91-2000开口销D6.3*50件10 20F155-03/02双耳链环卡件143.29 21ZT00-38/1推杆固定销件1 5.9 22UK-32U形卡KJ32件10.03 23F191-03/03销轴φ60*205件1 4.73 24GB/T91-2000开口销D10*90件10 25F131A-03/05六角螺母M56件1 1.87 26Y315-03/02垫圈60件10.54 27F191-03/04销轴60*360件18.41 28ZT00-24/8连接头62,62件176.65 29ZT00-27/2D形卡3.2件20 30ZT00-02/15销轴16*135件10.23 31ZT00-02/1销轴20*210件20.53 32ZT00-15/10销轴70*305件19.1 33ZT00-02/4销轴30*100件80.59 34ZT00-27/3D形卡4件80.02 35F150-03/01堵件114.17 36ZT00-22/3挡块件20.9 37ZT00-15/10销轴70*195件1 5.8 38ZT00-02/13销轴24*215件20.78 39ZT00-75/3U形卡件20.0640ZT00-17/3销轴50*110件2 1.6 41ZT00-01/13销轴24*180件10.66 42GB/T97-1985平垫圈D24件70 43GB/T91-2000开口销D6.3*40件70 44ZT/DH125f抬底千斤顶φ125/90*260组件174.86 45ZT00-02/13销轴24*100件40.37 46ZT00-31/1挡轴板件20.9 47ZT00-41/2铰接轴125*438件240.95 48ZT00-27/5D形卡5.5件40 49ZT00-31/3挡轴板件2 1.05 50ZT00-41/5铰接轴160*538件183F191-08尾梁明细序号图号名称材料数量单重1F191-0801尾梁体组件11044.17 2F191-0802插板组件1612.6 3GB/T91-2000开口销D4*20件404GB/T91-2000开口销D6.3*50件405GB/T95-2002平垫圈D30件406ZT/BH080g 插板千斤顶φ80/60*600组件241.877ZT00-01/4销轴30*100件40.59 8ZT00-03/2销轴30*100件20.54 9ZT00-05/2铰接轴55*285件2 5.11 10ZT00-07/1挡销8*8*100件40.06 11ZT00-75/2U形卡件20.03序号图号名称材料数量单重1ZT/SLJ280f-01缸体L1=1315组件1257.98 2GB893.1-86孔用挡圈72件103ZT/104-1压紧螺母件10.27 4FD(G)-00底阀组件1 1.3 5MM506导向环280/275/20件206MD730活塞密封280/255/25件107MM506导向环200/195/20件208MD730活塞密封200/183/25件109F191-3002二级缸体组件1227.57 10F191-3003活柱组件1172.01 11ZT/103-43导向套200/185件17.43 12ZT/103-13导向套280/260件111.41 13MJ-UR155静密封286/274.8/11.2件10 14MM506导向环260/265/20件20 15MJ-UR155静密封210/202/8.2件10 16MD652杆密封260/280/18件10 17MM506导向环185/190/20件20 18GB1235-76O形圈300*5.7件1019GB/T79-2000内六角圆柱端端紧定螺钉M8*16件4020MF842防尘圈260/280/10.2件10 21MD652杆密封185/200/16件10 22GB/T3452.1-1992O形圈212*5.3件10 23MF842防尘圈185/200/10.2件10序号图号名称材料数量单重1F191-3901缸体组件179.86 2ZT/106-10活塞160/85件17.413GB/T79-2000内六角圆柱端端紧定螺钉M6*20件204MM506导向环160/155/15件20 5MD730活塞密封160/145/16件10 6GB1235-76O形圈85*5.7件10 7GB1235-76挡圈A85*75*2件20 8ZT/103-4导向套160/105件19.77 9MM506导向环105/110/15件20 10MJ-UR155静密封162/154/8.2件10 11MD652杆密封105/120/16件10 12GB/T3452.1-1992O形圈165*3.55件1013GB/T79-2000内六角圆柱端端紧定螺钉M6*12件2014MF38防尘圈105/120/7.2件10 16F191-3902活塞杆105*945组件178.21ZT/BH080g插板千斤顶ZT/BH080g插板千斤顶明细序号图号名称材料数量单重1ZT/BH080g-01缸体组件122.35 2ZT/106-21活塞80/50件1 1.29 3MM506导向环80/75/9.7件204GB/T79-2000内六角圆柱端端紧定螺钉M6*12件205MD730活塞封80/66/17件106GB1235-76O形圈50*3.5件107GB1235-76挡圈A50*44*1.5件208ZT/101-29活塞杆60*830件116.61 9ZT/016-22导向套80/60件1 1.38 10MJ-OR静密封80/70/9件10 11MC661承托环80/70/9件10 12MM506导向环60/65/20件10 13MD652杆密封60/75/13件10.01 14MF38防尘圈60/70.6/5.3件10ZT/SH100e伸缩梁千斤顶ZT/SH100e伸缩梁千斤顶明细序号图号名称材料数量单重1ZT/SH100e-01缸体组件142.062GB/T79-2000内六角圆柱端端紧定螺钉M6*12件203ZT/106-15活塞100/60件1 2.4 4MM506导向环100/95/20件105MD730活塞密封100/85/13.5件106GB1235-76O形圈60*5.7件107GB1235-76挡圈A60*50*2件208ZT/016-23导向套100/70件1 3.02 9MJ-UR155静密封102/94/8.2件10 10MM506导向环70/75/20件20 11MD652杆密封70/82/9.6件10.01 12MF38防尘圈70/82.2/7.2件10 13ZT/101-80活塞杆70*1186件133.84F191-36护帮千斤顶F191-36护帮千斤顶明细序号图号名称材料数量单重1F191-3601缸体组件130.87 2F191-36/01活塞杆70*776件121.46 3ZT/106-15活塞100/60件1 2.4 4MM506导向环100/95/20件105MD730活塞密封100/85/13.5件106GB/T79-2000内六角圆柱端端紧定螺钉M6*12件207GB1235-76挡圈A60*50*2件20 8ZT/016-23导向套100/70件1 3.02 9MJ-UR155静密封102/94/8.2件10 10MM506导向环70/75/20件20 11MD652杆密封70/82/9.6件10.01 12MF38防尘圈70/82.2/7.2件10 13GB1235-76O形圈60*5.7件10ZT/CH080f侧推千斤顶ZT/CH080f侧推千斤顶明细序号图号名称材料数量单重1ZT/CH080f-01缸体组件19.31 2ZT/106-21活塞80/50件1 1.293GB/T79-2000内六角圆柱端端紧定螺钉M6*12件204MM506导向环80/75/9.7件205MD730活塞封80/66/17件106GB1235-76O形圈50*3.5件107GB1235-76挡圈A50*44*1.5件208ZT/101-68活塞杆60*438组件112.69 9ZT/016-22导向套80/60件1 1.38 10MJ-OR静密封80/70/9件10 11MC661承托环80/70/9件10 12MM506导向环60/65/20件10 13MD652杆密封60/75/13件10.01 14MF38防尘圈60/70.6/5.3件10ZT/AJ180d前梁千斤顶ZT/AJ180d前梁千斤顶明细序号图号名称材料数量单重1ZT/AJ180d-01缸体组件164.54 2MM506导向环180/175/20件103MD730活塞密封180/163/20件104ZT/103-37导向套180/120件112.2 5MJ-UR155静密封182/174/8.2件106MM506导向环120/125/15件207MD652杆密封120/135/16件108GB/T3452.1-1992O形圈180*3.55件109GB/T79-2000内六角圆柱端端紧定螺钉M8*12件2010MF38防尘圈120/135/9.5件10 11ZT/101-96整体活塞杆120*512件149.01ZT/DH125f抬底千斤顶ZT/DH125f抬底千斤顶明细序号图号名称材料数量单重1ZT/112-08耐磨套125组件112.23 2ZT/DH125f-01缸体组件129.453GB/T79-2000内六角圆柱端端紧定螺钉M6*20件204MM506导向环125/120/20件105MD730活塞密封125/110/15.8件106ZT/106-25活塞125/70件1 4.09 7GB1235-76O形圈70*5.7件108GB1235-76挡圈A70*60*2件209GB/T91-2000开口销D8*40件20 10ZT/016-27导向套125/90件1 4.48 11MJ-UR155静密封127/119/8.2件10 12MM506导向环90/95/15件20 13MD652杆密封90/110/16件10.03 14MF38防尘圈90/102.2/7.2件10 15ZT/101-77活塞杆90*548组件125.44ZT/TJ180c推移千斤顶序号图号名称材料数量单重1ZT/TJ180c-01缸体组件1145.812GB/T79-2000内六角圆柱端端紧定螺钉M8*20件203ZT/106-24活塞180/85件114.69 4MM506导向环180/175/20件205MD730活塞密封180/163/20件106GB1235-76O形圈85*5.7件107GB1235-76挡圈A85*75*2件208ZT/103-5导向套180/105件114.49 9MM506导向环105/110/15件20 10MJ-UR155静密封182/174/8.2件10 11MD652杆密封105/120/16件10 12GB/T3452.1-1992O形圈180*3.55件1013GB/T79-2000内六角圆柱端端紧定螺钉M8*12件2014MF842防尘圈105/120/7.2件10 15ZT/101-61活塞杆105*1295件183.2ZT/HJ140p移后溜千斤顶明细序号图号名称材料数量单重1ZT/HJ140p-01缸体组件172.51 2ZT/106-17活塞140/70件1 5.753GB/T79-2000内六角圆柱端端紧定螺钉M6*20件204MM506导向环140/135/20件105MD730活塞密封140/123/16件106GB1235-76O形圈70*5.7件107GB1235-76挡圈A70*60*2件208ZT/101-43活塞杆85×1205件150.86 9ZT/103-1导向套140/85件17.45 10MJ-UR155静密封142/134/8.2件10 11MM506导向环85/90/20件20 12MD652杆密封85/97/9.6件10 13GB/T3452.1-1992O形圈145*3.55件1014GB/T79-2000内六角圆柱端端紧定螺钉M6*12件2015MF842防尘圈85/98/7.5件10郑州煤矿机械集团股份有限公司液压支架随机图册F191-00A液压原理及连接图F191-00A液压原理及连接图明细序号图号名称材料数量1DNR10-40/300胶管总成组件22DNR10-40/400胶管总成组件73DNR10-40/500胶管总成组件24DNR10-40/600胶管总成组件55DNR10-40/700胶管总成组件26DNR10-40/800胶管总成组件17DNR10-40/900胶管总成组件28DNR10-40/1200胶管总成组件39DNR10-40/1250胶管总成组件110DNR10-40/1400胶管总成组件511DNR10-40/1500胶管总成组件212DNR10-40/1600胶管总成组件213DNR10-40/1700胶管总成组件314DNR10-40/1800胶管总成组件415DNR10-40/1900胶管总成组件116DNR10-40/2000胶管总成组件317DNR10-40/2050胶管总成组件118DNR10-40/2100胶管总成组件119DNR10-40/2200胶管总成组件120DNR10-40/2300胶管总成组件121DNR10-40/2400胶管总成组件222DNR10-40/2900胶管总成组件123DNR10-40/4700胶管总成组件224DNR10-40/5500胶管总成组件425DNR10-40/6000胶管总成组件126DNR13-35/350胶管总成组件427DNR13-35/500胶管总成组件228DNR13-35/600胶管总成组件229DNR13-35/700胶管总成组件130DNR13-35/750胶管总成组件231DNR13-35/1100胶管总成组件132DNR13-35/1400胶管总成组件133DNR13-35/1500胶管总成组件134DNR13-35/1600胶管总成组件135DNR13-35/2200胶管总成组件136DNR13-35/3300胶管总成组件137DNR13-35/4300胶管总成组件138DNR19-42/600胶管总成组件139DNR19-42/750胶管总成组件240DNR19-42/1600胶管总成组件141DNR19-42/1800胶管总成组件1 42DNR19-42/2100胶管总成组件1 43DNR19-42/2200胶管总成组件1 44DNR25-35/900胶管总成组件1 45DNR25-35/1100胶管总成组件1 46DNR25-35/1500胶管总成组件1 47DNR25-17/2300胶管总成组件1 48DNR32G-35/2300胶管总成组件1 49DNR38-20/2300胶管总成组件1 50JC2-10弯头件41 51JC2-13弯头件7 52JC2-19弯头件2 53JC2-25弯头件9 54JC2-25L加长弯头件1 55FB-20/10/20G F型变径三通件3 56FB-25/13/25G F型变径三通件2 57FB-10/10/10G F型三通件17 58FB-13/13/13G F型三通件5 59FB-19/19/19G F型三通件2 60D2-10堵10件12 61D2-13堵13件4 62D2-19堵19件4 63C2-10中间接头件2 64T2-10三通件3 65T2-13三通件2 66YB-13Y型三通件2 67U2-38U型卡件2 68U2-10U型卡件193 69U2-13U型卡件46 70U2-19U型卡件22 71U2-25U型卡件25 72U4-32G U型卡件273189900276尼龙扎带8*500件1074U2-13G U型卡件1 75U2-10G U型卡件1 76DNR10-40/2400胶管总成组件2 77DN32/70*5*2100胶管保护套组件1 78DN40/70*5*2100胶管保护套组件1 79DN25/50*5*2100胶管保护套组件1 80JC2-13弯头135°件4 81YB-10Y型三通件2郑州煤矿机械集团股份有限公司液压支架随机图册F191-00B液压系统布置图F191-00B液压系统布置图明细序号图号名称材料数量1BZY50/80压力表80MPa DN10组件2 2F191-00B01主操纵阀组组件1 3F191-00B02副操纵阀组组件1 4F191-00B03多通块组件1 5F191-00B04阀架组件1 6FAD100/45(DN10)X安全阀组件5 7FAD250/50(DN12)X安全阀组件1 8FAD500/50(24/39)X安全阀组件4 9FDGⅣ(DN10)X单向锁组件610FDYM480/50Ⅰ(DN12/20/10)X 立柱液控单向阀(DN12/20/10)组件411FDYT480/50(DN10/20/20)A3X推移单向锁DN12(安)组件1 12FJQSB10X-00自锁球形截止阀(DN10)组件2 13FJQSB25X-00自锁球形截止阀组件1 14FPDⅠ(DN10/DN10)X单控喷水阀组件1 15GB/T41-2000六角螺母M10件5 16GB/T41-2000六角螺母M12件30 17GB/T41-2000六角螺母M8件4 18GB/T5782-2000六角螺栓M10*80件2 19GB/T5782-2000六角螺栓M10*95件3 20GB/T5782-2000六角螺栓M12*45件4 21GB/T5782-2000六角螺栓M12*50件2 22GB/T5782-2000六角螺栓M12*55件4 23GB/T5782-2000六角螺栓M12*60件2 24GB/T5782-2000六角螺栓M12*65件18 25GB/T5782-2000六角螺栓M8*55件4 26GB/T70-2000内六角圆柱头螺钉M10*75件16 27GB/T93-1987弹簧垫圈D10件21 28GB/T93-1987弹簧垫圈D12件30 29GB/T93-1987弹簧垫圈D8件4 30GB/T95-2002平垫圈D12件431GLFX(MG)反冲洗过滤器（DN25/DN12）组件132GLQB10-HDX喷雾过滤器组件1 33HDFⅠ(DN25)X回液断路阀组件1 34JDF(DN10)X交替单向阀组件1 35PW04(DN10)X喷嘴部件组件1 36PW05(DN10)X喷嘴部件组件2 37PWS04X喷嘴部件(DN10)组件1 38SKS1C(DN10)X双向锁组件139ZPF(DN10)X双控喷水阀组件1 40ZT/094-3螺纹接头DN13件4 41ZT00E-01/3螺纹接头L=270(DN10)件4 42ZT00E-01/3螺纹接头L=320(DN10)件4 43ZT00E-18/1阻尼接头(DN10)件1F191-00B01操纵阀组F191-00B01操纵阀组明细序号图号名称材料数量1F191-00B01/1指示牌件1 2F191-00B01/2阀板件1 3F191-00B01/3阀板件1 4GB/T41-2000六角螺母M12件8 5GB/T901-1988等长双头螺柱M12*175件2 6GB/T901-1988等长双头螺柱M12*185件2 7GB/T901-1988等长双头螺柱M12*210件2 8GB/T901-1988等长双头螺柱M12*220件2 9GB/T93-1987弹簧垫圈D12件8 10ZCF4.01(DN10)X中片组件3 11ZCF4.02(DN10)X尾片组件112ZHY16/ZCF4(DN25)X配液板组件1 13ZHY16C.01(DN12DN20)X中片组件2 14ZHY16C.02(DN20)X尾片组件1F191-00B02副操纵阀组F191-00B02副操纵阀组明细序号图号名称材料数量1F191-00B02/01卡箍件12F191-00B0201阀组部分组件13F191-00B0202阀架组件14GB/T41-2000六角螺母M12件45GB/T5783-2000六角螺栓M12*35件26GB/T5783-2000六角螺栓M12*40件47GB/T93-1987弹簧垫圈D12件6郑州煤矿机械集团股份有限公司液压支架随机图册41F191-00B0201阀组部分F191-00B0201阀组部分明细序号图号名称材料数量1F191-00B0201/01指示牌件12GB/T5782-2000六角螺栓M12*200件43GB/T93-1987弹簧垫圈D12件44ZCF4.00L(DN12)X 配液板组件15ZCF4.01(DN10)X 中片组件36ZCF4.02(DN10)X 尾片组件1。
ZY6800-14-30型掩护式液压支架油缸明细
27SiMn 40Cr A3 40Cr 聚甲醛 聚氨酯 聚甲醛 聚甲醛 聚氨酯 聚甲醛 聚氨酯 聚甲醛 聚氨酯 聚甲醛 聚甲醛 聚甲醛 聚氨酯 聚甲醛 聚氨酯 聚甲醛 橡胶P229 65Mn 橡胶P907 橡胶P229 65Mn 橡胶P907
2.3 0.95 0.04 0.01
0.15
0.11
40 41 42 43
外卡键 支撑环 固定环 卡环 外导向环 鼓形密封圈 活塞导向环 外导向环 鼓形密封圈 活塞导向环 蕾形密封圈 挡圈 蕾形密封圈 挡圈 内导向环 内导向环 蕾形密封圈 挡圈 蕾形密封圈 挡圈 O形密封圈335×5.7 挡圈 防尘圈 O形密封圈245×5.7 挡圈 防尘圈
2 1 1 3 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
GB1235-76 GB1235-76 GB70-85 GB93-87
O形密封圈22×2.4 挡圈A22×1.25 螺钉M5X12 垫圈5
1 1 2 2
橡胶P229 聚四氟乙烯 8.8级 65Mn
PZY12.30R右立柱明细 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 图号 FLDK1 PZY12.30R01 PZY12.30L02 PZY12.30L03 DXTK320X290X110 DXTK230X210X100 KH345X325X14 DT320X290X50 KH253X235X12 DT230X210X42 LJK13 WKJ318.5X272X35 ZCH318X295X15 WKJ228.5X182X35 ZCH228X205X15 GH63X40X6 KH76X63X5 WDH320X4X25 G320X295X38 名称 底阀 外缸体 中缸体 小柱 导向套 导向套 卡环 挡套 卡环 挡套 螺纹接头 外卡键 支撑环 外卡键 支撑环 固定环 卡环 外导向环 鼓形密封圈 数量 1 1 1 1 1 1 3 1 3 1 1 2 1 2 1 1 3 1 1 材料 组件 组焊件 组焊件 组焊件 27SiMn 27SiMn 27SiMn 27SiMn 27SiMn 27SiMn 45 27SiMn 40Cr 27SiMn 40Cr A3 40Cr 聚甲醛 聚氨酯 重量/单重（kg） 1 380 234 223 8.7 6.2 0.38 6.2 0.19 2.9 0.2 3.4 1.1 2.3 0.95 0.04 0.01
ZY5000-19-43贵州众一支架(Y391支架随机图册)
郑州煤矿机械集团股份有限公司ZY5000/19/43液压支架随机图册贵州众一金彩黔矿业有限公司志成煤矿ZY5000/19/43型掩护式液压支架随机图册郑州煤矿机械集团股份有限公司2016 年1月1郑州煤矿机械集团股份有限公司ZY5000/19/43型掩护式液压支架随机图册目录一、ZY5000/19/43型中部支架随机图 (3)二、ZYG5000/19/43型过渡支架随机图 (40)三、工作面需求及防倒防滑连接图 (53)郑州煤矿机械集团股份有限公司ZY5000/19/43型掩护式液压支架随机图册一、ZY5000/19/43型中部支架随机图Y391-00总图Y391-00总图明细Y391-01顶梁Y391-01顶梁明细Y391-02掩护梁Y391-02掩护梁明细Y391-03底座Y391-03底座明细Y391-05右前连杆Y391-07右后连杆Y391-30立柱Y391-30立柱明细ZT/TJ160af推移千斤顶φ160/105*700ZT/TJ160af推移千斤顶φ160/105*700明细ZT/YJ180b平衡千斤顶φ180/120*550-1007ZT/YJ180b平衡千斤顶φ180/120*550-1007明细ZT/CH080m侧推千斤顶φ80/60*170ZT/CH080mφ80/60*170侧推千斤顶明细ZT/DH125f抬底千斤顶φ125/90*260ZT/DH125f抬底千斤顶φ125/90*260明细ZT/PH125e护帮千斤顶φ125/90*450ZT/PH125e护帮千斤顶φ125/90*450明细ZT/SH080s伸缩梁千斤顶φ80/60*700ZT/SH080s伸缩梁千斤顶明细Y332-42调架千斤顶φ100/70*150Y332-42底调千斤顶明细Y391-00B液压系统布置图明细Y391-00B01操作阀架Y391-00B02操作阀组明细Y391-00C液压系统管路连接图38郑州煤矿机械集团股份有限公司ZY5000/19/43型掩护式液压支架随机图册二、ZYG5000/19/43型过渡支架随机图G Y391-00总图郑州煤矿机械集团股份有限公司ZY5000/19/43型掩护式液压支架随机图册GY391-00总图明细郑州煤矿机械集团股份有限公司 ZY5000/19/43型掩护式液压支架随机图册42G Y391-01顶梁GY391-03底座GY391-06左后连杆GY391-07右后连杆郑州煤矿机械集团股份有限公司ZY5000/19/43型掩护式液压支架随机图册G Y391-00C液压系统管路连接图郑州煤矿机械集团股份有限公司ZY5000/19/43型掩护式液压支架随机图册50。
ZY3600-12-28型液压支架随机图
ZY3600/12/28型掩护式液压支架
随机图册
郑州煤矿机械集团股份有限公司
2013年12月
精品
一、贵州众一金彩黔兴隆矿ZY3600/12/28型中间支架随机图
Y317-00 总图明细
精品
Y317-01 顶梁
Y317-01 顶梁明细
Y317-0101顶梁体
Y317-0102顶梁左侧护板
Y317-0103顶梁右侧护板
Y317-0106 伸缩梁
精品
Y317-02 掩护梁
Y317-02 掩护梁明细
Y317-0201 掩护梁体
Y317-0202 掩护梁左侧护板
Y317-0203 掩护梁右侧护板
Y317-03 底座部分
Y317-03 底座部分明细
Y317-0301 底座
Y317-0302 推移框架
Y317-0305 底调堵
ZT/SLJ250h 立柱
ZT/SLJ250h 立柱明细
Y317-32 推移千斤顶
Y317-32 推移千斤顶明细
ZT/YH125 平衡千斤顶
ZT/YH125 平衡千斤顶明细
ZT/SH080h 伸缩梁千斤顶
ZT/SH080h 伸缩梁千斤顶明细
ZT/CH063n 侧推千斤顶
ZT/CH063n 侧推千斤顶明细
Y317-35 抬底千斤顶
Y317-35 抬底千斤顶明细
Y317-42 底调千斤顶
Y317-42 底调千斤顶明细
精品
Y317-00A系统原理及连接图
精品
Y317-00A系统原理及连接图明细。
ZTZ20000-20-36端头支架随机图册
郑州煤矿机械集团股份有限公司液压支架随机图册山西煤炭运销集团金辛达煤业有限公司ZTZ2000/20/36端头液压支架随机图册郑州煤矿机械集团股份有限公司2014年12月郑州煤矿机械集团股份有限公司液压支架随机图册ZTZ20000/20/36型端头支架随机图TF191-00总图明细序号图号名称材料数量单重1KFT328.01右推移托架组件12KFT328.02左推移托架组件13KFT328.03下摆杆组件24TF191.04上摆杆组件25KFT328.05顶梁组件16KFT328.06顶梁组件17KFT328.08护顶板组件38KFT328.09顶梁组件19KFT328.10顶梁组件110KFT328.11顶梁组件111KFT328.12顶梁组件112TF191-13掩护梁组件113TF191-14掩护梁组件114KFT328.16护顶板组件115KFT328.17前连杆组件216KFT328.18后连杆组件217KFT328.19底座组件118KFT328.20底座组件119KFT328.21拉杆组件420TF191-22底座组件121TF191-23底座组件122KFT328.24底座组件123KFT328.25底座组件124KFT328.26压板组件1025KFT328.27压板组件1026KFT328.28压杆组件227KFT328.29电缆架组件628TF191-00B液压系统组件129TF191-32护顶千斤顶φ80/60*100组件1030TF191-33顶调架千斤顶φ125/90*700组件531ZT/SLJ250h立柱φ250*814*799-1244组件1032KFT328.34底调架千斤顶φ100/70*130组件433TF191-35推移千斤顶φ250/160*900组件234KFT328.00-01连接头件435KFT328.00-02销轴φ85*280件436GB/T91开口销10*120件1637ZT00-05/6铰接轴90*305件238ZT00-07/2挡销10*10*136件839GB/T91开口销4*20件2840KFT328.00-04销轴φ85*210件441ZT00-01/4销轴30*100件4 42GB/T91开口销6.3*56件60 43ZT00-30/3铰接轴120*450件2 44ZT00-31/1挡轴板件18 45ZT00-27/5D形卡5.5件40 46ZT00-30/3铰接轴120*560件2 47ZT00-02/9销轴55*320件10 48GB/T91开口销10*80件10 49ZT00-30/7铰接轴140*720件4 50ZT00-31/4挡轴板件8 51ZT00-30/9铰接轴150*720件2 52ZT00-31/5挡轴板件12 53KFT328.00-12底轴件10 54KFT328.00-13连接头件10 55ZT00-02/7销轴45*140件10 56GB/T91开口销8*71件28 57ZT00-01/1销轴20*125件10 58GB/T91开口销5*36件10 59ZT00-01/4销轴30*115件20 60KFT328.00-17销轴φ35*135件14 61ZT00-02/6销轴40*130件12 62ZT00-30/9铰接轴150*610件4 63ZT00-30/9铰接轴150*590件4 64ZT00-02/4销轴30*110件20 65ZT00-30/1铰接轴100*590件8 66ZT00-05/6销轴90*340件2 67ZT00-30/3铰接轴120*590件2 68ZT00-03/7锁销40*260件4 69ZT00-75/3U形卡件4 70ZT00-07/2挡销10*10*116件20 71ZT00-31/3挡轴板件4KFT328.01右推移托架KFT328.02左推移托架组件KFT328.05顶梁KFT328.06顶梁KFT328.08护顶板KFT328.09顶梁KFT328.10顶梁KFT328.11顶梁KFT328.12顶梁KFT328.13掩护梁KFT328.14掩护梁KFT328.16护顶板KFT328.17前连杆KFT328.18后连杆KFT328.19底座KFT328.20底座KFT328.21拉杆KFT328.22底座KFT328.23底座KFT328.24底座KFT328.27压板KFT328.29电缆架TF191-32护顶千斤顶TF191-32护顶千斤顶明细序号图号名称材料数量单重1TF191-3201缸体组件18.52ZT/106-21活塞80/5040Cr1 1.33GB/T97-2000内六角圆柱端紧定螺钉M6*12AI-21H24T506导向环80/75/9.7树脂夹织物20.055T730活塞密封80/66/17聚氨酯组合件10.226GB1235-76O形圈50*3.5橡胶P22917GB1235-76挡圈A50*44*1.5聚四氟乙烯28KFT328.32/01活塞杆60*34227SiMn1 5.89ZT/016-22导向套80*6040Cr1 1.410T001O形圈69.6*5.7(90A)橡胶111T090挡圈80/70/1.9聚四氟乙烯112T506导向环60/65/20树脂夹织物10.08 13T652杆密封60/75/13聚氨酯组合件10.12 14MF38防尘圈60/70.6/5.3聚氨酯10.02TF191-33顶调架千斤顶TF191-33顶调架千斤顶明细序号图号名称材料数量单重1TF191-3301缸体组件151.12GB/T97-2000内六角圆柱端紧定螺钉M6*20AI-21H20.053T506导向环125/120/20树脂夹织物14T730活塞密封125/110/15.8聚氨酯组合件15GB1235-76O形圈70*5.7橡胶P22916GB1235-76挡圈A70*60*2聚四氟乙烯27ZT/106-25活塞125/7040Cr1 4.18ZT/016-27导向套125*9040Cr1 4.59T155静密封127/119/8.2聚氨酯110T506导向环60/95/15树脂夹织物111T651杆密封90/110/16聚氨酯组合件112T38防尘圈90/102.2/7.2聚氨酯113KFT328.33/01活塞杆90*99840Cr146TF191-35推移千斤顶TF191-35推移千斤顶明细序号图号名称材料数量单重1TF191-3501缸体组件1240.6 2KFT328.35/02活塞250/15527SiMn125.6 3T506导向环250/245/25树脂夹织物24T730活塞密封250/225/25聚氨酯组合件15GB/T97-2000内六角圆柱端紧定螺钉M8*16AI-21H46GB1235-76挡圈155*145*2聚四氟乙烯17KFT328.35/03活塞杆27SiMn1202.6 8KFT328.35/01导向套250*16027SiMn135.2 9T155静密封258/246.8/11.2聚氨酯110T506导向环160/165/20树脂夹织物211T652杆密封160/177/16聚氨酯组合件112GB3452.1-92O型圈265*5.3橡胶P229113T38防尘圈160/175/10.2聚氨酯114GB235-76O型圈155*5.7橡胶P2291KFT328.34底调架千斤顶KFT328.34底调架千斤顶明细序号图号名称材料数量单重1KFT328.3401缸体组件 1.00002GB79-85内六角柱端螺钉M6*12A304 2.00003ZT/106-15活塞100/6040Cr 1.00004T506活塞导向环100/95/20 1.00005T730活塞密封100/85/13.5 1.00006GB1235-76O型圈（橡胶P229）60*5.7 1.00007GB1235-76挡圈（聚四氟乙烯）60*50*2 2.00008ZT/016-23导向套100/7040Cr 1.00009T155静密封100/92/8.2（D1=100-108/S=4） 1.000010T506导向环70/75/20 2.000011T652杆密封70/82/9.6 1.000012T38防尘圈70/82.2/76/7.2/12 1.000013KFT328.3402活塞杆70*469组件 1.0000ZT/SLJ250h立柱千斤顶ZT/SLJ250h立柱千斤顶明细序号图号名称材料数量单重1ZT/SLJ250h-01缸体L1=1184组件12212GB/T893.1孔用挡圈7265Mn10.023GB/104-1压紧螺母40Cr10.274ED（G）-00底阀组件1 1.35MM506导向环250/245/20树酯夹织物26MD730活塞密封250/225/25聚氨酯组合件17MM506导向环180/175/20树酯夹织物28MD730活塞密封180/163/25聚氨酯组合件19ZT/SLJ250g-02二级缸体L9=1124组件116310ZT/SLJ250h-02活柱L4=1179组件111411ZT/103-31导向套180/16027SiMn1 6.312ZT/103-11导向套250/23527SiMn110.313MJ-UR155静密封260/248.8/11.2聚氨酯114MM506导向环235/240/20树酯夹织物215MJ-UR155静密封184/176/8.2聚氨酯116MD652杆密封235/255/16聚氨酯组合件117MM506导向环160/165/20树酯夹织物218GB/T3452.1O形密封圈265*5.3NBR119GB/T79-2000长圆柱紧定螺钉M8*16A1-21H420MF38防尘圈235/255/10.2聚氨酯121MD652杆密封160/177/16聚氨酯组合件122GB/T3452.1O形密封圈187.5*3.55NBR123MF38防尘圈160/175/10.2聚氨酯1郑州煤矿机械集团股份有限公司液压支架随机图册F191-00A液压原理及连接图郑州煤矿机械集团股份有限公司液压支架随机图册TF191-00B液压系统布置图TF191-00B液压系统布置图明细序号图号名称材料数量1TF191-00B01G/TF191-00B02G操纵阀组组件2 2GLQADN20-HDX过滤器组件1 3HSHDB19/B40X回液三通断路阀组件1 4ZT00E-13/5进液三通G32451 5FT328.30.02箍组件6 6FDYM200/50(DN12/16/10)X液控单向阀组组件10 7FT328.30.02-02箍16Mnδ66 8FAD500/50(20/28)X安全阀(40.7MPa)组件8 9BZY50/80矿用双针压力表DN10组件6 10FDGIV(DN10)X单向锁组件4 11FAD100/45(DN10)X安全阀(40.7MPa)组件4 12FJQSB25X球形截止阀组件1 13ZT00B-01/2螺纹长接头L=120(M16)354 14ZT00B-01/2螺纹长接头L=140(M16)354 15FT328.30-03阀板16Mnδ162 16D2-19堵DN19351 17D2-16堵DN16356 18D2-12.5堵DN12356 19D2-10堵DN103516 20JC2-38弯头352 21JC2-32弯头352 22JC2-19弯头358 23JC2-16弯头3524 24JC2-12.5弯头3536 25JC2-10弯头3568 26C2-19中间接头DN19352 27C2-16中间接头DN163510 28C2-10中间接头DN103540 29C2-12.5中间接头DN12356 30T2-12.5三通DN123510 31T2-19三通DN19352 32T2-10三通DN103540 33Z2-38直通DN38353 34Z4-32直通DN32G353 35Z2-16直通DN163522 36Z2-13直通3518 37Z2-10直通3540 38GB5780-86螺栓M10*658.840 39GB5780-86螺栓M12*708.812 40GB5780-86螺栓M12*908.8441GB93-86弹簧垫圈1065Mn40 42GB5780-86螺栓M12*308.812 43GB41-86螺母M12550 44GB93-86垫圈1265Mn50 45U2-40U形卡65Mn10 46U4-32S U形卡65Mn10 47U2-19U形卡65Mn21 48U2-16U形卡65Mn112 49U2-12.5U形卡65Mn153 50U2-10U形卡65Mn386 51ZT/094-3螺纹接头DN1240Cr10 52TF191-00B03胶管组件总成组件1序号图号名称材料数量1ZHY16.02X尾片（DN13/DN16)组件12ZHY16.01X中片（DN13/DN16)组件23ZHY16.01X中片（DN16)组件14ZHY16/ZCF4-DN19配液板(DN19)件15ZCF4.01X中片（DN10)组件46ZCF4.02X尾片（DN10)组件17TF191-00B01/1右架指示牌件18GB901-88双头螺栓M12×240件49GB41-86螺母M12件12 10GB93-87弹簧垫圈12件12 11GB/T97.1-85垫圈12件12 12TF191-00B01/2双头螺栓M12×290件413D2-10堵DN10件10 14D2-12.5堵DN13件315D2-16堵DN16件516U2-10U型卡DN10件10 17U2-12.5U型卡DN13件318U2-16U型卡DN16件5TF191-00B02GTF191-00B02G操纵阀组明细序号图号名称材料数量1ZHY16.02X尾片（DN13/DN16)组件12ZHY16.01X中片（DN13/DN16)组件23ZHY16.01X中片（DN16)组件14ZHY16/ZCF4-DN19配液板(DN19)件15ZCF4.01X中片（DN10)组件46ZCF4.02X尾片（DN10)组件17TF191-00B02/1左架指示牌件18GB901-88双头螺栓M12×240件49GB41-86螺母M12件12 10GB93-87弹簧垫圈12件12 11GB/T97.1-85垫圈12件12 12TF191-00B01/2双头螺栓M12×290件413D2-10堵DN10件10 14D2-12.5堵DN13件315D2-16堵DN16件516U2-10U型卡DN10件10 17U2-12.5U型卡DN13件318U2-16U型卡DN16件5。
液压支架附录4综采工作面三机配套附图
附录4 各种典型综采工作面三机配套附图：晋城古书院矿“三机”配套图ZZ4000/17/35液压支架AM500滚筒采煤机SGB764/264刮板输送机ZYG1800/14/32型液压支架MLS3P-170型滚筒采煤机SGWD-180型刮板输送机BY3300-13/33型掩护式支架KWB-3KDU型滚筒采煤机SGZ-764/264刮板输送机淮安五阳矿架后铺网“三机”配套图ZYP4000/17/35型铺网支架KWS-3KDVW-160X2型滚筒采煤机SGZ-764/264刮板输送机ZY3600/25/50大采高支架MXA-300/4.5滚筒采煤机SGZC764/320刮板输送机ZZ4800/22/42支撑掩护式支架MXA300/4.5滚筒采煤机SGZ-764/264刮板输送机VHP型单输机放顶煤支架MXA-300/4.5型滚筒采煤机SGZ-730/320刮板输送机FY280型插板式放顶煤支架MGD150-NW滚筒采煤机前部输送机SGD-90W/730；后部输送机SGW-40TZZPL600/19.5/31型前铺网支架MG600W型滚筒采煤机SGZ-764/264型刮板输送机TZ720-20.5/32型强力支架AM500型滚筒采煤机SGB-764/264型刮板输送机目录ZY3000/09/20掩护式液压支架主要技术参数............................................................................. - 13 -ZY3200/09/21型掩护式液压支架主要技术参数......................................................................... - 14 - ZY3200/7.5/16型掩护式液压支架主要技术参数....................................................................... - 15 - ZY5000/18/38型掩护式液压支架主要技术参数......................................................................... - 16 - ZZ2600/06/12型支撑掩护式液压支架主要技术参数................................................................. - 17 - ZY6700/20/40型掩护式液压支架主要技术参数......................................................................... - 18 - ZY4800/23/42型掩护式液压支架。
