2018年AutoCAD期末考试题

合集下载

autocad期末试题及答案

autocad期末试题及答案

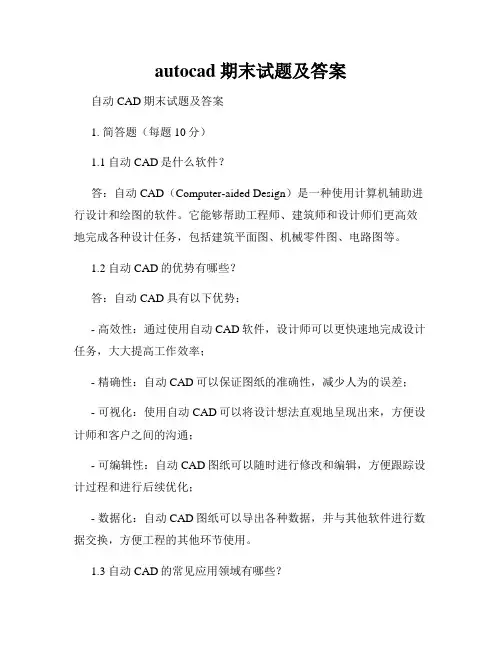

autocad期末试题及答案自动CAD期末试题及答案1. 简答题(每题10分)1.1 自动CAD是什么软件?答:自动CAD(Computer-aided Design)是一种使用计算机辅助进行设计和绘图的软件。

它能够帮助工程师、建筑师和设计师们更高效地完成各种设计任务,包括建筑平面图、机械零件图、电路图等。

1.2 自动CAD的优势有哪些?答:自动CAD具有以下优势:- 高效性:通过使用自动CAD软件,设计师可以更快速地完成设计任务,大大提高工作效率;- 精确性:自动CAD可以保证图纸的准确性,减少人为的误差;- 可视化:使用自动CAD可以将设计想法直观地呈现出来,方便设计师和客户之间的沟通;- 可编辑性:自动CAD图纸可以随时进行修改和编辑,方便跟踪设计过程和进行后续优化;- 数据化:自动CAD图纸可以导出各种数据,并与其他软件进行数据交换,方便工程的其他环节使用。

1.3 自动CAD的常见应用领域有哪些?答:自动CAD广泛用于以下领域:- 建筑设计:包括建筑平面图、立面图、剖面图等;- 机械设计:包括机械零件图、装配图等;- 电气设计:包括电路图、布线图等;- 土木工程:包括道路设计、桥梁设计等。

2. 绘图题(每题30分)2.1 请根据下面给出的尺寸要求和图纸布置,使用自动CAD绘制一个矩形,并标注出各边的尺寸。

尺寸要求:- 长度:200单位- 宽度:150单位提示:可以使用绘图命令中的“矩形”命令来绘制矩形,并使用“标注”命令添加尺寸标注。

答案见下图。

[插入图纸]2.2 根据下面给出的图纸布置,使用自动CAD绘制一个立方体,并标注出各边的尺寸。

图纸布置:- 正视图为一个正方形,边长为200单位- 顶视图为一个正方形,边长为150单位提示:可以使用绘图命令中的“矩形”和“拉伸”命令来绘制立方体,并使用“标注”命令添加尺寸标注。

答案见下图。

[插入图纸]3. 编程题(每题50分)3.1 根据下面给出的要求,使用自动CAD的LISP编程语言编写一个命令,实现连续绘制等边三角形的功能。

autocad期末考试试题和标准答案

autocad期末考试试题和标准答案

autocad期末考试试题和标准答案**AutoCAD期末考试试题和标准答案**一、选择题(每题2分,共20分)1. 在AutoCAD中,以下哪个命令用于创建直线?A. LINEB. CIRCLEC. ARCD. SPLINE**答案:A**2. 要将一个对象复制到另一个位置,应该使用哪个命令?A. COPYB. MOVEC. ROTATED. MIRROR**答案:A**3. 在AutoCAD中,哪个命令用于创建圆形?A. CIRCLEB. ARCC. ELLIPSED. SPLINE**答案:A**4. 如何选择多个对象?A. 按住Shift键并单击每个对象B. 按住Ctrl键并单击每个对象C. 按住Alt键并单击每个对象D. 单击并拖动鼠标以框选对象**答案:D**5. 在AutoCAD中,哪个命令用于测量两点之间的距离?A. DISTB. AREAC. LISTD. ID**答案:A**6. 如何在AutoCAD中创建一个矩形?A. RECTANGLEB. POLYGONC. BOXD. SQUARE**答案:A**7. 在AutoCAD中,哪个命令用于创建多段线?A. POLYLINEB. POLYGONC. SPLINED. LINE**答案:A**8. 如何在AutoCAD中打开一个新的绘图文件?A. NEWB. OPENC. SAVED. PRINT**答案:A**9. 在AutoCAD中,哪个命令用于创建文本?A. TEXTB. MTEXTC. DIMD. HATCH**答案:A**10. 如何在AutoCAD中退出当前命令?A. 按Esc键B. 按Ctrl+CC. 按Ctrl+ZD. 按Enter键**答案:A**二、填空题(每题2分,共20分)1. 在AutoCAD中,使用________命令可以创建一个矩形阵列。

**答案:ARRAY**2. 要将一个对象沿着指定的路径复制,可以使用________命令。

autocad期末试题及答案

autocad期末试题及答案

autocad期末试题及答案一、选择题(每题2分,共20分)1. AutoCAD中,哪个命令用于绘制直线?A. LINEB. CIRCLEC. ARCD. POLYLINE答案:A2. 在AutoCAD中,如何快速选择所有对象?A. 使用鼠标框选B. 使用鼠标滚轮C. 输入命令“SELECTALL”D. 输入命令“ALL”答案:C3. 以下哪个选项不是AutoCAD中的图层属性?A. 颜色B. 线型C. 线宽D. 文字答案:D4. AutoCAD中,如何撤销上一步操作?A. 使用“UNDO”命令B. 使用“REDRAW”命令C. 使用“ERASE”命令D. 使用“PASTE”命令答案:A5. 在AutoCAD中,哪个命令用于绘制圆?A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案:A6. 如何在AutoCAD中创建一个新的图层?A. 使用“LAYER”命令B. 使用“NEW”命令C. 使用“COPY”命令D. 使用“PASTE”命令答案:A7. 在AutoCAD中,如何将一个对象移动到另一个位置?A. 使用“MOVE”命令B. 使用“COPY”命令C. 使用“ARRAY”命令D. 使用“ROTATE”命令答案:A8. AutoCAD中,哪个命令用于绘制矩形?A. RECTANGB. POLYGONC. BOXD. CUBE答案:A9. 如何在AutoCAD中改变对象的颜色?A. 使用“PROPERTIES”命令B. 使用“CHPROP”命令C. 使用“COLOR”命令D. 使用“CHANGE”命令答案:A10. 在AutoCAD中,如何测量两点之间的距离?A. 使用“DIST”命令B. 使用“MEASURE”命令C. 使用“LENGTHEN”命令D. 使用“SCALE”命令答案:A二、填空题(每题2分,共20分)1. 在AutoCAD中,使用____命令可以绘制多段线。

答案:POLYLINE2. 要改变线型比例,可以使用命令______。

最新 AUTOCAD考试试卷答案

最新 AUTOCAD考试试卷答案
三技巧题绘制本题满分为20分
8、按给定参考图形设计,绘制的二圆呈倍数关系,且两两相切;
9、分别将二圆的半径标在圆上。
《AUTOCAD》科目2018年上学期期末考试卷试卷
一,房屋平面图绘制(50分)特别说明;所有试题作一个文件夹内,边做边姓名
2、文件保存格式统一为DWG,,
3、按照参考图形进行房屋平面图设计,尺寸大小及其比例合理;
4、要求建立好图层,文字样式,标注样式,多线样式。
5、按尺寸画好图形,力求准确,尺寸、文字、箭头大小及颜色、书写样式都要严格按图片所示标注,尺寸文本不要交叉,中心线的线型比例要适当。
二,二维平面图绘制满分30分
6、给定参考图片设计,尺寸大小及其比例合理;
7、要求建立好图层,文字样式,标注样式,按尺寸画好图形,力求准确,尺寸、文字、箭头大小及颜色、书写样式都要严格按图片所示标注,尺寸文本不要交叉,中心线的线型比例要适当。

AutoCAD(试题)

AutoCAD(试题)

第 1 页 共 2 页2018-2019学年第二学期期末考试《Auto CAD 》试卷考试时间:100分钟 考试方式:开(闭)卷一、单项选择题(每题2分,共 40 分))单位来做图以达到最佳的效果。

A .米 B .厘米 C .毫米 D .分米2、在CAD 中文字工具中输入直径符号的命令是( )。

A .%%1 B .%%U C .%%3 D .%%C3、AutoCAD 中轴线的颜色必须是( )。

A .绿色 B .黄色 C .蓝色 D .红色4、AutoCAD 的英文全称是( )。

A .AutomAtic Computer Aided Design B .Autodesk Computer Aided Design C .CAD2000 D .CAD20025、在CAD 中画完一幅图后,在保存该图形文件时用( )作为扩展名。

A .cfg B .dwa C .bmp D .dwg6、在CAD 中要始终保持物体的颜色与图层的颜色一致,物体的颜色应设置为( )。

A .按图层 B .图层锁定 C .按颜色 D .按红色7、在CAD 中以下( )设备属于图形输出设备。

A .扫描仪B .打印机C .自动绘图仪D .数码相机 8、在CAD 中取消命令执行的键是( )。

A .按回车键B .按空格键C .按ESC 键D .按F1键 9、能够将物体某部分进行大小不变的复制的命令是( )。

A .MIRROR B .COPY C .ROTATE D .ARRAY10、在CAD 中图层上对象不可以被编辑或删除,但在屏幕上还是可见的,而且可以被捕捉到则该图层被( )。

A .冻结B .锁定C .打开D .未设置 11、AutoCAD 软件不能用来进行( )。

A .文字处理B .服装设计C .电路设计D .零件设计 12、在CAD 中标注是( )颜色的。

A .红色B .蓝色C .白色D .黄色13、在CAD 中绘制圆的直径按( )键 A .b B .w C .p D .D14、在CAD 中以下有关图层锁定的描述,错误的是()。

中职期末试卷1AutoCAD 2018计算机辅助设计项目化教程

中职期末试卷1AutoCAD 2018计算机辅助设计项目化教程

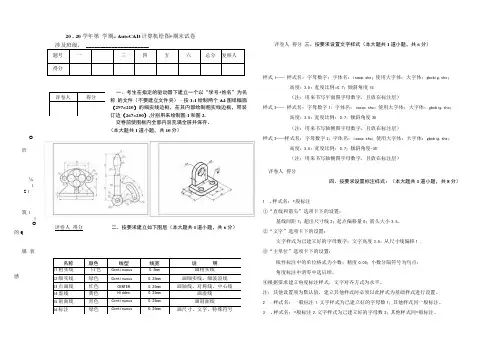

20 - 20 学年第学期« AutoCAD计算机绘图»期末试卷涉及班级, ______________________题号一三四五六总分复核人得分一、考生在指定的驱动器下建立一个以“学号+姓名”为名称的文件(不要建立文件夹)・按1:1绘制两个A4图纸幅面(297×210)的细实线边框,在其内部绘制粗实线边框,带装订边(267×200),分别用来绘制图1和图2.交卷前使图框内全部内容充满全屏并保存。

(本大题共1道小题,共10分)评卷人得分二、按要求建立如下图层(本大题共I道小题,共6分)评卷人得分三、按要求设置文字样式(本大题共1道小题,共6分)样式I ---- 样式名:字母数字;字体名:isocp.shx;使用大字体;大字体:gbcbig.shx;高度:3.5:宽度比例:0.7;倾斜角度15(注:用来书写平面图字母数字,且放在标注层)样式2 ---- 样式名:字母数字1:字体名:isocp.shx:使用大字体;大字体:gbcbig.shx;高度:3.5:宽度比例:0.7:倾斜角度30(注:用来书写轴侧图字母数字,且放在标注层)样式3——样式名:字母数字2;字体名:isocp.shx;使用大字体;大字体:gbcbig.shx;高度:3.5:宽度比例:0.7;倾斜角度-30(注:用来书写轴侧图字母数字,且放在标注层)评卷人得分四、按要求设置标注样式:(本大题共1道小题,共8分)1.样式名:•股标注①“直线和箭头”选项卡下的设置:基线间距7;超出尺寸线2;起点偏移量0;箭头大小3.5。

②“文字”选项卡下的设置:文字样式为已建立好的字母数字;文字高度3.5:从尺寸线偏移1 .③“主单位”选项卡下的设置:线性标注中的单位格式为小数;精度0.00;小数分隔符号为句点;角度标注中消零中选后续。

④根据耍求建立角度标注样式,文字对齐方式为水平。

注:其他设置项为默认值,建立其他样式时必须以此样式为基础样式进行设置。

cad期末考试题及答案A卷

cad期末考试题及答案A卷

cad期末考试题及答案A卷CAD期末考试题及答案A卷一、选择题(每题2分,共20分)1. 在AutoCAD中,以下哪个命令用于创建直线?A. LINEB. CIRCLEC. ARCD. POLYGON答案:A2. 以下哪个选项不是AutoCAD中的图层属性?A. 颜色B. 线型C. 线宽D. 文字大小答案:D3. 在AutoCAD中,如何快速选择所有对象?A. 使用鼠标右键B. 使用鼠标左键C. 使用鼠标中键D. 使用鼠标滚轮答案:A4. 以下哪个命令用于创建圆弧?A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案:A5. 在AutoCAD中,如何将一个对象复制到另一个位置?A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用MIRROR命令答案:A6. 以下哪个选项不是AutoCAD中的绘图单位?A. 英寸B. 毫米C. 米D. 像素答案:D7. 在AutoCAD中,如何创建一个矩形?A. 使用RECTANGLE命令B. 使用POLYGON命令C. 使用LINE命令D. 使用CIRCLE命令答案:A8. 以下哪个命令用于创建多段线?A. POLYLINEB. SPLINEC. ARCD. ELLIPSE答案:A9. 在AutoCAD中,如何修改对象的属性?A. 使用PROPERTIES命令B. 使用CHANGE命令C. 使用MODIFY命令D. 使用EDIT命令答案:A10. 以下哪个命令用于创建填充图案?A. HATCHB. SHADEC. FILLD. PATTERN答案:A二、填空题(每题2分,共20分)1. AutoCAD是一款_________软件,主要用于二维和三维设计。

答案:计算机辅助设计2. 在AutoCAD中,要创建一个新图层,可以使用_________命令。

答案:LAYER3. 当需要将AutoCAD文件保存为其他格式时,可以使用_________命令。

cad期末考试试题及答案百度文库

cad期末考试试题及答案百度文库

cad期末考试试题及答案百度文库一、选择题(每题2分,共20分)1. CAD软件中,用于创建直线的命令是:A. LINEB. CIRCLEC. ARCD. POLYLINE答案:A2. 在CAD中,要将一个对象复制到另一个位置,应该使用以下哪个命令?A. COPYB. MOVEC. ROTATED. OFFSET答案:A3. 如果需要在CAD中创建一个圆形,应该选择以下哪个命令?A. RECTANGLEB. CIRCLEC. ELLIPSED. POLYGON答案:B4. 在CAD中,如何快速选择所有对象?A. 使用鼠标框选B. 使用鼠标右键C. 输入命令“SELECTALL”D. 输入命令“ALL”答案:C5. CAD中,要改变对象的颜色,应该使用以下哪个属性?A. COLORB. LAYERC. STYLED. LINETYPE答案:A6. 在CAD中,要创建一个矩形,应该使用以下哪个命令?A. RECTANGLEB. POLYLINEC. POLYGOND. CIRCLE答案:A7. CAD中,要创建一个多边形,应该使用以下哪个命令?A. POLYLINEB. POLYGONC. RECTANGLED. CIRCLE答案:B8. 在CAD中,要将一个对象移动到另一个位置,应该使用以下哪个命令?A. COPYB. MOVEC. ROTATED. OFFSET答案:B9. CAD中,要创建一个椭圆形,应该使用以下哪个命令?A. CIRCLEB. ELLIPSEC. ARCD. POLYLINE答案:B10. 在CAD中,要改变对象的线型,应该使用以下哪个属性?A. COLORB. LAYERC. STYLED. LINETYPE答案:D二、填空题(每题2分,共20分)1. 在CAD中,要创建一个多段线,可以使用命令________。

答案:POLYLINE2. CAD中,要创建一个圆弧,可以使用命令________。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2017-2018期末考试
Autocad试题
(总分100分,共3小题, 90分钟)
一、单项选择(共7分)
1、AutoCAD默认扩展名是( )。

A、dwt
B、dwg
C、bak
D、dxf
2、在CAD中以下哪个命令可用来绘制横平竖直的直线( )。

A、栅格
B、捕捉
C、正交
D、对象捕捉
3、如何在图中输入“直径”符号
A、%%P
B、%%C
C、%%D
D、%%U
4、一个完整的尺寸由几部分组成
A、尺寸线、文本、箭头
B、尺寸线、尺寸界线、文本、标记
C、基线、尺寸界线、文本、箭头
D、尺寸线、尺寸界线、文本、箭头
5、在命令行中输入“Z”后再输入选项“A”什么作用
A在图形窗口显示所有的图形对象和绘图界限范围。

B恢复前一个视图
C显示所有在绘图界限范围内的图形对象
D显示绘图界限范围
6、.复制的快捷键是
A CO
B O
C X
D EX
7、画多段线时用哪个选项可以改变线宽
A宽度B方向
C半径D长度
二、机械图(绘制以下图形包括标注第4题不标注共83分。

第(1)18分,第(2)25分,第(3)25分第(4)25分)。

(1)
(2)
(3)
(4)。

相关文档
最新文档
