6-7通用剖面线的画法

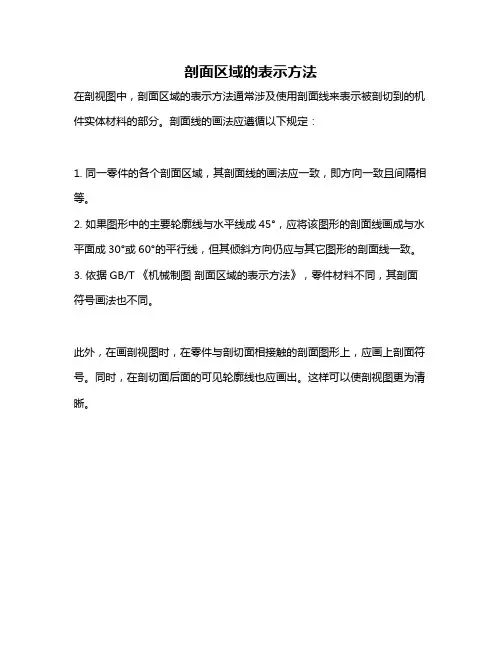

剖面区域的表示方法
剖面区域的表示方法
在剖视图中，剖面区域的表示方法通常涉及使用剖面线来表示被剖切到的机件实体材料的部分。
剖面线的画法应遵循以下规定：
1. 同一零件的各个剖面区域，其剖面线的画法应一致，即方向一致且间隔相等。
2. 如果图形中的主要轮廓线与水平线成45°，应将该图形的剖面线画成与水平面成30°或60°的平行线，但其倾斜方向仍应与其它图形的剖面线一致。
3. 依据GB/T 《机械制图剖面区域的表示方法》，零件材料不同，其剖面符号画法也不同。
此外，在画剖视图时，在零件与剖切面相接触的剖面图形上，应画上剖面符号。
同时，在剖切面后面的可见轮廓线也应画出。
这样可以使剖视图更为清晰。
第6章 剖面图与断面图
本章学习目标
1．了解剖面图和断面图的形成 及分类。 2．掌握剖面图和断面图的 识读 及作图方法。
投影图中实线表示可见轮廓，虚线 表示不可见轮廓。对于内部形状复杂的 物体，其投影图中将会出现很多虚线， 易造成虚、实线交错，难以识读，也不 便于标注尺寸，容易产生差错。 解决这个问题的最好办法，是假想 将形体剖开，让它的内部构造显露出来 ，使形体看不见的部分变成看得见的部 分，然后用实线画出这些内部构造的投 影图，即本章所要讲述的剖面图与断面 图。
图6-3 剖面 图与 断面 图的 区别
看见结构要画出
只画被剖切结构, 其余不画
看见结构要画出
只画被剖切结构, 其余不画
6.2 剖面图的种类与画法
一、剖面图的类型
（一）全剖面图 假想用一个剖切平面将 形体全剖开，然后画出形体 的剖面图。这种剖面图称为 全剖面图5 景 园 剖 面
（二）剖面图的标注
1．用剖切位置线表示剖切平面的剖切位置。 2．剖切后的剖视方向用垂直于剖切位置线的短粗线来表示。 3．剖切符号的编号，宜采用阿拉伯数字，按顺序从左到右，由 上至下连续编排，并注写在剖视方向线的端部。 4．剖面图如与被剖切图样不在同一张图纸上，可在剖切位置线 的一侧注明其所在图纸的图纸号。 5．对习惯使用的剖切符号，以及通过构件对称平面图的剖切符 号，可以不在图上作任何标注。 6 ．在剖面图的下方或一侧，写上与该图相对应的剖切符号的编 号，作为该图的图号，并应在图名下画一等长的粗实线。
图 6-6 景 园 剖 切 后 所 形 成 的 视 图
（二）阶梯剖面图
一个剖切平面，若 不能将形体上需要表达的 内部构造剖开，可将剖切 平面转折成两个互相平行 的平面，将形体沿着需要 表达的地方剖开，然后画 出剖面图。所得的剖面图， 称为阶梯剖面图，如右图 的4-4 剖面图所示。
技术作图中关于绘制剖面的六步法
第一步：先别忙画，把标高列出来：地面、楼面、屋面等等
第二步：还是别忙画，把每层在剖面上的（剖切线上）的长度算出来，然后结合上面的标高，列出个表格出来，先只管剖到的，剖不到的一律不予考虑
第三步：把剖到的砼、砖、地面、踏步什么的定位并画完它，由于不考虑投影，所以，问题简便了很多。
3:别想考满分，以选择题为重点，选择题中没出现的，有时间就来两下，没时间就放过，比如：踢脚线什么的。
4:别忘了画基础，虽然这项是注册建筑师考试一大滑稽事，但是没道理跟你讲的，你就是注明“基础见结构图”也没用。
第四步：将草稿纸蒙在上过墨线的图上用铅笔勾出可视部分轮廓，用尺子不用尺子随便你，画完一层塞到后面上墨线。
第五步：重复上一步，直到可见部分每层都完成。
第六步：根据选择题结合剖面完成相应的修改调整。
这样做，ห้องสมุดไป่ตู้个剖面大约一个半到两个小时足够，不过，要注意：
1:比例尺一定要看准，别错了。
2:不要在过于细节的地方浪费时间，比如楼面做法或者防潮层什么的，示意即可。
机件常用的基本表示法之剖视图(ppt 54页)
不画剖面线
19
2、半剖视图 当机件具有对称平面，向垂直于对称平面的投
影面上投影所得的图形，可以对称中心线为界，一 半画出剖视，另一半画成视图，这种剖视图称为半 剖视图 适用范围：内、外形状都需要表示的对称机件。当 机件的形状接近对对称，且其不对称部分已另有视 图表达清楚时，允许画成半剖视图
20
12
4.画剖视图应注意的问题
(1)剖切平面一般应通过机件的对称平面或轴线，并 要平行或垂直于某一投影面。
√
×
13
4.画剖视图应注意的问题
(2)剖视图是在作图时假想把机件切开而得到的，实际上 机件并没有缺少一块，所以在一个视图上取剖视图后， 其它视图不受影响，仍按完整的机件画出。
√
×
14
4.画剖视图应注意的问题
33
4、必要时，允许在剖视图中再做一次简单的局部 剖视。此时，两者的剖面线应同方向、同间隔，但 要相互错开，并用引出线标注其名称。
34
局部剖视——注意事项
1. 局部剖视是一种比较灵活的表示方法。一个视图 中局部剖视的数量不宜过多，不然会使图形过于 零碎。
2. 表示剖切范围的波浪线，不应与图形上其它图形
16
• 剖视图的概念和基本画法 • 剖视图的种类及其适用条件 • 剖切面的种类和剖切方法
全剖视图 半剖视图 局部剖视
17
1、全剖视图 用剖切面完全地剖开机件所得的剖视图。
适用范围：外形比较简单，内部结构比较复杂的不对 称机件 或用于外形简单的对称机件
18
• 剖切平面通过肋板的纵向对称面时，不画剖面符 号，并用粗实线与邻接部分分开
各画一半。
不应出现不 完整要素
允许各画 一半
49
注意剖视图中剖面线的画法
导程 螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
⑸ 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各要素完全相同的内、外 螺纹才能旋合在一起。
常用的几种螺纹的特征代号及用途
特征 螺 纹 种 类 代号
外形图
用
途
普 通 粗牙
联
M
接 螺 纹 细牙
螺
纹 管螺纹 G
是最常用的联接螺纹
用于细小的精密或薄壁零件
螺纹终止线应画 到什么位置？
螺钉末端应画 到什么位置？
小径线未对齐
画在何处？ 应为?度
倾斜?度
粗、细线
剖面线画到 ?位置
⒊ 螺柱联接装配图的比例画法
l
bm t
螺柱长度: l计= t +0.15d+0.8d+0.3d
bm同螺钉, 由被联接件的 材料决定。
0.25d
⒋ 紧定螺钉联接装配图的比例画法
★ 旋合部分按外螺纹画；其余部分按各自 的规定画。
画图步骤：
★ 画外螺纹 ★ 确定内螺纹的端面位置 ★ 画内螺纹及其余部分投影
四、螺纹的标注 ⒈ 标注的基本格式
特征代号 公称直径 × 导程(P螺距) 旋向
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径
长：L 中等：N
公差带代号
短：S
☆单线螺纹 导程(P螺距) 改为 螺距 。 ☆粗牙螺纹不标注螺距。 ☆右旋螺纹不用标注旋向，左旋时则标注LH。 ☆公差带代号应按顺序标注中径、顶径公差带代号。 ☆旋合长度为中等时，“N”可省略。
★簧丝直径≤2mm的断 ★簧丝直径＜1mm时， 面可用涂黑表示。 可采用示意画法。
用于水管、油管、气管等 薄壁管子上，用于管路的 联接。
剖视图的种类及画法
剖视图的种类及画法1、剖视的概念物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T17452-1998规定的剖视画法。
2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；二、画出剖切后的剖面区域；三、画出剖切面后面的可见轮廓线。
四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。
①剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。
②剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。
其它视图仍应完整画出。
(a)物体的视图(b)画出剖面区域(c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。
在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。
剖切符号尽可能不与图形轮廓线相交。
当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。
当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a）中的左视图，其全剖视省略了标注。
还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图(b）所示。
(a)剖面线的画法(b)剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。
剖切线也可省略不画，如图所示。
(a)组合标注(b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法（GB/T17453-1998）剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。
不需在剖面区域表示材料类别时，可用通用剖面线表示。
工程制图-图样画法 - 剖视图
2 剖视图
标注
① 剖切线 指示剖切面的位置 (细单点长画线)。 一般情况下可省略。
② 剖切符号 表示剖切面起、迄 和转折位置及投射 方向。
③ 剖视图的名称。
2 剖视图
注意事项：
（1）剖切平面的选择：通过机件的对称面或轴线且平行或 垂直于投影面。 （2）剖切是一种假想，其它视图仍应完整画出，并
图样画法
目录
1
视图
2
剖视图
3
断面图
4
规定画法和简化画法
2 剖视图
概念 假想用剖切面剖开物体，将位于观察者和
剖切面之间的部分移去，而将其余部分向投影面投 射所得得图形，称为剖视图。
2 剖视图
画图步骤
➢ 确定剖切面的位置 ➢ 在剖面区域内画上剖面符号。 ➢ 想象哪部分移走了？剖面区域的形状？哪些部分投射时
局部剖视图—适用范围：
2) 当对称机件的轮廓线与中心线重合，不宜采用半剖视时。
错误
正确
2 剖视图
局部剖视图—适用范围：
3) 实心杆上有孔、槽时，应采用局部剖视。
2 剖视图
局部剖视图—注意事项：
1）波浪线不能与图上的其它图线重合。
错误
正确
2 剖视图
局部剖视图—注意事项：
2）波浪线不能穿空而过，也不能超出视图的轮廓线。
可取剖视。
（3）剖切面后方的可见部分要全部画出。
（4）在剖视图上已经表达清楚的结构,在其它视图上此部分 结构的投影为虚线时,其虚线省略不画。
（5）剖面符号采用通用剖面线表示。通用剖面线为细实 线，最好与图形的主要轮廓或剖面区域的对称线成45°角； 同一物体的各个剖面区域，其剖面线画法应一致。
2 剖视图
第三角画法
第三角画法
第三角画法
我国国家标准《机械制图》图样画法中规定，机件 的图形按正投影法绘制，并采用第一角画法。而世界上 的一些国家，如英国、美国、日本等，虽然也按正投影 法绘制机械图样，但采用的是第三角画法。随着国际间 技术交流的日益发展，掌握第三角投影画法的基本知识 是必要的。
1.1 第三角画法的基本知识
1.1 第三角画法的基本知识
（a）第一角画法的识别符号
（b）第三角画法的识别符号
图6-69 第一角画法和第三角画 法的识别符号
1.2 第三角画法中剖面图的画法特点
在第三角画法中，剖视图和断面图统称为“剖面 图”，并分为全剖面图、半剖面图、破裂剖面图、旋转 剖面图和阶梯剖面图。
1.2 第三角画法中剖面图的画法特点
1.3 读第三角画法的视图
为了进一步读懂第三角画法的视图，还应经常进行第一 角画法和第三角画法三视图的转换练习。如图6-72所示，图 中所示过程为第一角视图转换成第三角视图的思维过程。
1.3 读第三角画法的视图三投影面
（c）立体在第一角中
图6-72 第一角三视图和第三角三视 图的转换
三个投影面垂直相交，把空间分为八个分角，如图6-64 所示。第一角画法和第三角画法虽然都是采用正投影法，但 物体放置的位置不同，如图6-65所示。
第一角画法： 将物体放置于第一分角内进行投影，并使物体处于观察
者与投影面之间，保持着人—物体—投影面（视图）的关系。
1.1 第三角画法的基本知识
第三角画法： 将物体放置于第三分角内进行投影，并使投影面处于观察
1.1 第三角画法的基本知识
（a）第一角画法
（b）第三角画法
图6-66 第一角画法与第三角画法 的三视图比较
剖视图介绍及画法
剖视图介绍及画法1、剖视的概念物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T 17452-1998规定的剖视画法。
2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；二、画出剖切后的剖面区域；三、画出剖切面后面的可见轮廓线。
四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。
①剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。
②剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。
其它视图仍应完整画出。
(a)物体的视图(b)画出剖面区域(c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。
在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。
剖切符号尽可能不与图形轮廓线相交。
当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。
当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a）中的左视图，其全剖视省略了标注。
还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图(b）所示。
(a) 剖面线的画法(b) 剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。
剖切线也可省略不画，如图所示。
(a)组合标注(b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法（GB/T 17453-1998）剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。
不需在剖面区域表示材料类别时，可用通用剖面线表示。
最全最详的画法几何及工程制图之剖面图与断面图1
常用建筑材料符号
名称
图例
自然土壤
夯实土壤
普通砖
混凝土
钢筋混凝土 饰面砖
说明
包括各种自然土壤
1.包括各种砌体、砌块 2.当断面较窄，不易画出图例线时，可涂 红 1.本图例仅适用于能承重的混凝土及钢筋 混凝土 2.包括各种标号、骨料、添加剂的混凝土 3.断面较窄，不易画出图例线时，可涂黑 4.在剖面图上画出钢筋时，不画图例线
剖面图的规则与表达方式
一、剖面图的规则
（1）剖切的部位与符号的编号
1
4. 剖切的方式
1-1
剖视图名称
1
1
1
1 1
1 1
1
1 (a)一个剖切面剖切
1 (b)两个平行的剖切面剖切 (c)两个相交的剖切面剖切
（2）剖截面的表示法
1-1
1
1
常用建筑材料符号 通用剖面线表示方法
剖面图的规则与表达方式第十二章剖面图断面图一剖面图的规则1剖切的部位与符号剖切的方式剖视图名称a一个剖切面剖切b两个平行的剖切面剖切c两个相交的剖切面剖切2剖截面的表示法常用建筑材料符号通用剖面线表示方法11常用建筑材料符号名称图例说明自然土壤包括各种自然土壤夯实土壤普通砖1
第十二章 剖面图、断面图
包括铺地砖、马赛克、陶瓷锦砖、人造大 理石等
名称
砂、灰土
毛石 金属 木材 防水材料 塑料 粉刷
图例
说明
靠近轮廓线点较密的点
1.包括各种金属 2.图形小时可涂黑 1.上图为横断面，左上图为垫木、木 砖、木龙骨 2.下图为纵断面 构造层次较多或比例较大时，采用 上面涂例
包括各种软、硬塑料及有机玻璃等
本图例点较稀的点
