多高层钢结构体系有哪些选型设计？
多高层钢结构(一)
多高层钢结构（一）引言概述:多高层钢结构一直受到建筑界的广泛关注，其优势如高强度、轻质和耐久性使得其成为现代建筑设计中的首选材料之一。
本文将从多个方面介绍多高层钢结构的特点和应用，旨在提供对于多高层钢结构的全面了解。
正文内容:1. 钢结构的特点1.1 高强度：钢材具有较大的抗拉、抗剪和抗压能力，在高层建筑中能够承受较大的荷载。
1.2 轻质：相比混凝土结构，钢结构的重量较轻，可减轻建筑自重并方便施工。
1.3 耐久性：钢材对于环境的腐蚀和老化能力较强，能够保持长期的使用寿命。
2. 多高层钢结构的应用领域2.1 商业建筑：多高层办公楼、购物中心等商业建筑常采用钢结构，可以提供灵活的空间布局和快速建设。
2.2 住宅建筑：高层公寓、别墅群等住宅建筑也可以采用钢结构，可实现异型布局和个性化设计。
2.3 工业建筑：工厂、仓库等工业建筑要求大空间、大跨度，钢结构能够满足这种需求。
2.4 文化建筑：剧院、博物馆等文化建筑通常需要特殊的造型和空间要求，钢结构可以满足设计师的创意。
3. 多高层钢结构的施工方法3.1 钢框架搭建：钢结构的施工通常采用钢框架的方式，先搭建好钢框架再进行其他施工工序。
3.2 钢柱、钢梁的组装：钢柱和钢梁通过焊接、螺栓连接等方式进行组装，形成整体的钢结构。
3.3 钢板、钢柱的切割：根据设计要求，将钢板、钢柱进行切割、加工，以满足建筑需要。
4. 多高层钢结构的设计要点4.1 结构安全系数：根据建筑高度、结构形式等因素确定结构的安全系数，保证结构的抗震能力和稳定性。
4.2 火灾防护：针对钢结构易受高温影响的特点，需要在设计时考虑火灾防护措施，如防火涂料和防火隔离带的设置。
4.3 风荷载计算：多高层建筑容易受到风荷载的影响，需要进行风荷载计算，并在设计中进行相应调整。
5. 多高层钢结构的优势与挑战5.1 优势：多高层钢结构具有施工周期短、质量可控、环保等优势，能够满足快速建设的需求。
5.2 挑战：钢结构的设计、施工和装修等方面存在一定的技术要求和难度，需要合理组织和协调各方资源。
建筑设计知识：多高层钢结构体系有哪些选型设计.doc
建筑设计知识：多高层钢结构体系有哪些选型设计.doc
建筑设计知识：多高层钢结构体系有哪些选型设计
多高层钢结构体系有哪些选型设计？
多高层钢结构体系选型设计：
目前国内进行多高层钢结构住宅建设所采用的结构体系主要分为四种：
1）纯框架形式。
2）框架支撑形式。
3）型钢混凝土组合形式。
4）钢框架一混凝土抗震墙形式。
对于纯框架形式，梁柱材料采用型钢，通过焊接或螺栓连接的方式进行组合安装。
框架支撑形式同纯框架形式类似，只是由于抗震需要，在主体结构两个主轴方向布置斜撑，钢斜撑与型钢柱和梁连接组成竖向抗侧力析架，从而取代传统的混凝土剪力墙，安装方式同样采用焊接或螺栓连接。
型钢混凝土组合形式的特点是在钢骨架梁柱外侧另外浇筑一层混凝土，新浇筑的混凝土不仅起到结构作用，同时有助于解决主体结构的防腐、防火问题。
钢框架一混凝土抗震墙形式，外部梁柱系统采用型钢，同样通过焊接或螺栓连接的方式进行组合安装，内部核心筒或剪力墙采用现浇方式施工，通过预埋构件同外围钢结构框架相连接，共同组成结构系统。
这种结构体系的用钢量低于纯钢结构，施工速度介于纯钢结构和混凝土结构之间。
但钢与混凝土材料的刚度和延性相差较多，目前主要在低烈度地震区的高层钢结构住宅中采用。
钢结构住宅设计时应根据安全可靠、经济合理、施工方便等原则，并结合建筑使用功能、建筑模。
多高层钢结构
引言概述：正文内容：一、承载体系的设计1.钢材选型：根据实际载荷和结构形式，选择合适的钢材规格和强度等级。
2.结构布置和排布：根据功能需求和建筑形态，确定主体结构的布置和排布方式。
3.变异与调整：由于高层钢结构的施工容易受到变形影响，需要进行变异与调整来保证结构的稳定性。
4.截面设计：针对不同的结构部位和受力情况，进行合理的截面设计，以满足强度和刚度要求。
5.节点设计：高层钢结构中的节点是承载关键，需要进行严格的设计和计算，确保节点的刚度和强度。
二、施工技术与工艺1.板材拼装：采用现场拼装的板材，需要进行合理的板材拼装工艺，以确保连接的强度和稳定性。
2.钢构件制作：在制作高层钢结构的构件时，需要采用先进的制作工艺和设备，确保构件的质量和精度。
3.提升和安装：高层钢结构的提升和安装需要采用合理的起重设备和施工方法，以确保施工过程的安全和高效率。
4.防腐处理：高层钢结构需要进行防腐处理，以延长结构的使用寿命和防止腐蚀。
5.合理施工顺序：在高层钢结构的施工过程中，需要合理安排施工顺序，确保各个工序的衔接和协调。
三、安全性和可靠性考虑1.受力分析：对高层钢结构进行系统的受力分析，以确保结构的安全性和可靠性。
2.稳定性分析：进行稳定性分析，根据结构的构造和受力情况，采取合理的措施来提高结构的稳定性。
3.抗震设计：考虑地震荷载对高层钢结构的影响，进行合理的抗震设计，提高结构的抗震能力。
4.火灾安全：在设计和施工过程中，需要考虑高层钢结构的火灾安全性，使用防火材料和采取相应的防火措施。
5.安全措施：在高层钢结构的施工过程中，需要严格遵守安全规范，采取相应的安全措施，确保施工的安全性。
四、环境保护与可持续发展1.节能设计：在高层钢结构的设计过程中，需要考虑节能设计的原则，使用节能材料和采取节能措施，减少能源消耗。
2.环境友好材料：选择环境友好型钢材和建筑材料，降低对环境的影响。
3.循环利用：在高层钢结构的拆除和改造中，采取合理的措施进行材料的循环利用，减少资源浪费。
第四章多高层钢结构
结构受力
1）内部设置剪力墙式的内筒，与钢框架竖向构件
主要承受竖向荷载；
2）外筒体采用密排框架柱和各层楼盖处的深梁刚
接，形成一个悬臂筒，以承受侧向荷载；
3）同时设置刚性楼面结构作为框筒的横隔。
剪力滞后（Shear Lag）
在框剪结构中，形成筒体的构面内存在的 剪切变形，即为剪力滞后。 为了避免严重的剪力滞后造成角柱的轴力 过大，通常可采取两个措施： 1）控制框筒平面的长宽比不宜过大 2）加大框筒梁和柱的线刚度之比
束筒结构
由各筒体之间共用筒壁的一束筒状结 构组成(减缓框筒结构的剪力滞后效应) 可将各筒体在不同的高度中止 可较灵活地组成平面形式 密柱深梁的钢结构筒体 筒体
钢筋混凝土筒体(常作为内筒出现)
钢结构和有混凝土剪力墙的 钢结构高层建筑的适用高度（m）
抗震设防烈度
结构种类
结构体系
非抗震设防 6, 7
内筒的边长不宜小于相应外框筒边长的1/3；
框筒柱距一般为1.5～3.0m，且不宜大于层高；
框筒的开洞面积不宜大于其总面积的50％；
内外筒之间的进深一般控制在10～16m之间； 内筒亦为框筒时，其柱距宜与外框筒柱距相同，且 在每层楼盖处都设置钢梁将相应内外柱相连接；
框筒结构布置时的注意事项（续）
低碳钢 低合金钢 低合金钢 低合金钢 低碳钢
SS50
SS55
284
401
490~608
≥540
19
17
2.0a
2.0a
低碳钢
低合金钢
构件截面 柱
焊接箱型截面 焊接H型截面 450
╳
450
厚度 42 — 19 宽度200 — 250

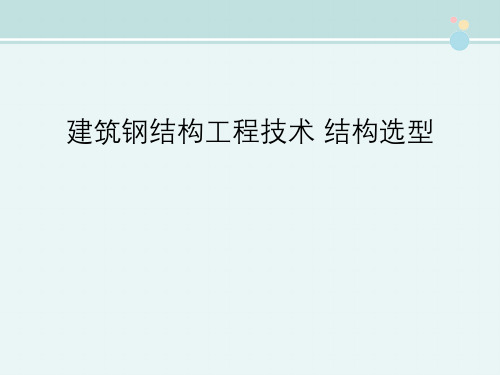

建筑钢结构工程技术 结构选型
300
7度 (0.15g)
90 200 220
280
8度
(0.20g)
(0.30g)
90
70
180
150
200
180
260
240
9度 (0.40g)
50 120 160
180
1 结构选型
最大适用高宽比
钢结构房屋适用的最大高宽比
烈度 最大高宽比
6、7
8
9
6.5
6.0
5.5
Than You
内蒙古建筑职业技术学院欢迎你！
1 结构选型
最大适用高度
钢结构民用房屋的结构类型和最大高度应按下表确定。平面和竖向均不 规则的钢结构，适用的最大高度宜适当降低。
钢结构房屋适用的最大高度
结构类型
框架
框架-中心支撑
框架-中心支撑 （延性墙板） 筒体（框筒、筒中筒、桁 架筒、束筒）和巨型框架
6、7度 (0.10g)
110 220 240
1 结构选型
刚接框架、偏心支撑框架和框筒结构是延性较好的结构形式， 在地震区应优先采用。 一般框架结构梁与柱的连接宜采用柱贯通型，且最好使用刚 节点。 对于多层钢结构，可采用部分刚接及全刚接框架结构，禁用 全铰接的框架结构。若部分刚接框架，则结构外围周边框架 需采用刚接框架。
1 结构选型
对于高层钢结构，应采用全刚接框架结构，如果刚度不 够，可增加中心支撑，或采用刚框架-混凝土芯筒或钢框 筒结构形式；但在抗震等级为一、二级的地区，宜采用 偏心支撑框架和钢框筒结构。
建筑钢结构工程技术 结构选型
1 结构选型
房屋抗震等级
钢结构房屋应根据设防分类、烈度和房屋高度采用不同的抗震等级，并 应符合相应的计算和构造措施要求。丙类建筑的抗震等级应按下表确定。
6-2 多高层钢结构的选型与结构布置
6．2．2 结构平面布置
方式向中的偏εx心、率εy；——分别为所计算楼层在x和 y
构刚ex心、的e距y —离—；分别为x和y方向楼层质心到结
γex 、γey——分别为结构x和y方向的弹性 半径；
力 ∑构Kx
、 件
∑在Ky—x —和分
别 y
为所计 方向
算楼层 的侧
各抗 向
侧 刚
度之和；
KT——所计算楼层的扭转刚度； x、y——以刚心为原点的抗侧力构件坐标。
6．2．1 结 构 选 型
各种钢结构体系建筑的适用高度与高宽 比不宜大于表6-4和表6-5给出的数值。
表6-4 钢结构房屋适用的最大高度
结构体系
框架 框架-支撑（剪力墙板）
筒体和巨型框架
设防烈度
6、7 8
9
110 90 50
220 200 140
300 260 180
6．2．1 结 构 选 型
6．2．2 结构平面布置
②结构平面形状有凹角，凹角的伸出部分在一个 方向的长度，超过该方向建筑总尺寸的25％。
③楼面不连续或刚度突变，包括开洞面积超过该 层楼面面积的50％。
④抗水平力构件既不平行于又不对称于抗侧力体 系的两个互相垂直的主轴。
属于上述情况第①、第④项者应计算结构扭转影 响；属于第③项者应采用相应的计算模型，属于 第②项者应在凹角伸出部分采用加强措施。
表6-5 钢结构房屋适用的最大高宽比
烈度
6、7
8
9
最大高宽比
6.5
6.0
5.5
6．2．2 结构平面布置
多高层钢结构的平面布置应尽量满足下列要求： 1)建筑平面宜简单规则，并使结构各层的抗侧
力刚度中心与质量中心接近或重合，同时各层刚 心与质心接近在同一竖直线上。 2)建筑的开间、进深宜统一，其常用平面的尺 寸关系应符合表6-6和图6-12的要求。
多,高层房屋钢框架结构设计
多，高层房屋钢框架结构设计本文针对钢框架结构体系的多、高层房屋钢框架结构，在基于设计标准下的建筑结构设计进行了讨论并提出实践中应对的具体方法，以供参考。
标签：结构;布置;设计;方案;计算1 结构的布置结构平面布置应简单、规则、对称，减少偏心，同时要尽可能的采用中心对称或双轴对称的平面形式，以减小或避免在风荷载作用下的扭转振动。
抗震设防时，平面尺寸关系应符合表1的要求。
2 楼盖的布置方案和设计2.1 楼盖的布置原则和方案在多、高层建筑中，楼盖结构除了直接承受竖向荷载的作用并将其传递给竖向构件外，还要有足够的刚度，传递水平剪力。
用于多高层的建筑楼板有：现浇钢筋混凝土楼板，压型钢板组合楼板（经济板跨在2～3m），梁腹板开孔对梁的刚度造成消弱。
消弱程度大时，除应考虑弯曲刚度消弱对挠度的影响外，还必须考虑剪切刚度消弱的影响。
2.2 压型钢板组合楼盖的设计压型钢板组合楼盖不仅结构性能较好，施工方便，而且经济效益好，在高层钢结构中得到广泛应用。
抗剪连接件栓钉保证楼板和钢梁之间可靠地传递水平剪力，栓钉连接件的受剪承载力设计值为：。
通常依据是否考虑压型钢板对组合楼板承载力的贡献，而将其分为组合板和非组合板。
对于组合楼板设计，不仅要考虑使用荷载，亦要考虑施工阶段荷载作用。
组合板正截面受弯承载力验算：。
组合板受冲切承载力验算：组合板在集中荷载下的冲切力V1应满足：v1≤0.6ftucrhc。
组合板斜截面受剪承载力验算：组合板一个波距内斜截面最大剪力设计值Vin应当满足：vin≤0.07ftbh0。
对于非组合楼板，压型钢板仅作为模板使用，不考虑其承载作用，可按常规钢筋混凝土楼板设计。
2.3 组合梁和组合板的构造要求组合板中的压型钢板在钢梁上的支承长度不应小于50mm;在砌体上的支承长度不应小于75mm。
组合板的总厚度不应小于90mm，压型钢板顶面以上的混凝土厚度不应小于50mm。
此外，尚应符合楼板防火保护层厚度的规定。
高层钢结构住宅体系设计
高层钢结构住宅体系设计随着城市化进程的加速和人们对居住环境要求的不断提高，高层钢结构住宅作为一种新型的建筑形式，正逐渐受到关注和青睐。
钢结构具有强度高、自重轻、施工速度快、绿色环保等优点，为高层住宅的建设提供了新的解决方案。
本文将对高层钢结构住宅体系的设计进行详细探讨。
一、高层钢结构住宅体系的特点1、结构性能优越钢结构的强度高，能够承受较大的荷载，在高层建筑中具有良好的稳定性和抗震性能。
相比传统的混凝土结构，钢结构的自重更轻，减少了基础的负担，同时也为建筑的高度提供了更大的可能性。
2、施工速度快钢结构构件可以在工厂预制，现场进行拼装，大大缩短了施工周期。
这不仅降低了施工成本，还减少了对周边环境的影响，尤其在城市中心区域建设高层住宅时，具有明显的优势。
3、空间布置灵活钢结构的梁柱截面较小，为室内空间的布置提供了更大的灵活性。
可以根据住户的需求，自由分割空间，满足不同的居住功能。
4、绿色环保钢结构可以回收再利用，符合可持续发展的理念。
同时，在施工过程中，产生的建筑垃圾较少，对环境的污染也相对较小。
二、高层钢结构住宅体系的结构形式1、框架结构框架结构是高层钢结构住宅中常见的一种结构形式。
由钢梁和钢柱组成框架，承受竖向和水平荷载。
框架结构的优点是平面布置灵活，缺点是侧向刚度较小，需要设置支撑或剪力墙来提高抗侧力性能。
2、框架支撑结构在框架结构中设置支撑，可以有效地提高结构的侧向刚度。
支撑可以采用中心支撑或偏心支撑的形式。
中心支撑形式简单，受力明确，但在地震作用下容易屈曲；偏心支撑具有较好的耗能能力，能够提高结构的抗震性能。
3、框架剪力墙结构在框架结构中设置剪力墙，可以显著提高结构的抗侧力性能。
剪力墙可以采用钢板剪力墙、混凝土剪力墙或组合剪力墙等形式。
这种结构形式适用于对侧向刚度要求较高的高层住宅。
4、筒体结构筒体结构包括框筒、筒中筒和束筒等形式。
筒体结构具有良好的抗侧力性能，适用于超高层钢结构住宅。
但由于其结构复杂，施工难度较大，成本相对较高。
多高层钢结构设计
多高层房屋结构的类别特点：侧向荷载效应的影响突出：风荷载、地震作用分类：框架结构、框剪结构、筒体结构框架结构特点：1】平面布置较灵活，刚度分布均匀2】侧向刚度小，延性较大，自振周期较长，对地震作用不敏感，一般在不超过30层框剪结构特点：1】支撑或剪力墙，双重设防2】不超过40~60层筒体结构特点：框筒结构1】框架形成的筒体结构，内筒及其它竖向构件主要承受竖向荷载，外层框架主要承受侧向荷载2】刚性楼面结构作为框筒的横隔3】剪力滞后造成角柱的轴力过大，两个措施：控制框筒平面的长宽比加大框筒梁和柱的线刚度之比4】适用的建筑高度可超过90层筒中筒结构1】减缓框筒结构的剪力滞后效应2】密柱深梁或钢筋混凝土内筒侧向位移模式：适用高度JGJ99-98) 依据地震设防烈度划分：非抗震设防的多层(£12层)钢结构房屋形式：1】纯采用框架结构或斜撑(或剪力墙)体系2】斜撑体系梁和柱的连接都可做成铰支即柔性连接抗震设防的多高层钢结构房屋形式：1】中心支撑体系，不超过12层2】偏心支撑体系，超过12层结构布置提要1】光滑曲线构成的凸平面形式：风载体型系数小2】采用中心对称或双轴对称的平面形式：减小或避免在风荷载作用下的扭转振动3】平面尺寸关系4】平面不规则结构5】结构竖向布置基础1】宜设地下室2】抗震设防基础埋深宜一致, 不宜采用局部地下室3】基础埋深，天然地基不宜小于H/15，桩基时不宜小于H/204】采用钢筋混凝土剪力墙或框剪结构型式5】设置钢骨(型钢)混凝土的过渡层，一般为2~3层如何做好多高层钢结构设计将十层以下、总高度小于24m的民用建筑和6层以下、总高度小于40m的工业建筑定义为多层钢结构；超过上述高度的定义为高层钢结构。
其中民用建筑层数和高度的界限与我国建筑防火规范相协调，工业建筑一般层高较高，根据实际工程经验确定。
轻型框架和轻型框架-支撑钢结构适用于多层民用建筑和楼面等效活载小于8KN/m2且建筑高度小于20m的工业建筑。
多高层钢结构住宅方案设计
多高层钢结构住宅方案设计多高层钢结构住宅方案设计随着城市化进程的加速和人口数量的增长，高层建筑在城市中的地位越来越重要。
作为一种高效的建筑形式，多高层钢结构住宅在提高土地利用率、改善居住环境等方面具有显著优势。
本文将探讨多高层钢结构住宅的方案设计，包括设计理念、结构设计、材料选型、施工管理等方面。
一、引言多高层钢结构住宅是指采用钢结构体系作为主要承重结构，配合其他建筑材料和设备系统，进行设计、施工和管理的住宅建筑。
这种建筑形式具有自重轻、抗震性能好、建设周期短、节能环保等优点，已成为现代建筑发展的趋势之一。
二、设计理念多高层钢结构住宅的设计理念主要体现在以下几个方面：1、轻质高强：采用轻型钢结构体系，降低结构自重，提高结构强度，从而减少材料用量和基础承载。
2、空间灵活：采用大开间设计，便于空间划分和布局，满足不同功能需求。
3、节能环保：采用环保材料，提高建筑保温隔热性能，降低能源消耗。
4、人性化设计：注重居住舒适度和人性化需求，如采光、通风、隔音等方面。
三、结构设计多高层钢结构住宅的结构设计主要包括以下几个方面：1、结构选型：根据建筑高度、规模、地质条件等因素，选择合适的结构形式，如框架结构、框剪结构等。
2、荷载分析：根据建筑使用功能和环境条件，进行荷载分析，确定结构承重能力和稳定性。
3、节点设计：根据结构形式和受力特点，进行节点设计，保证结构整体的稳定性和安全性。
4、抗震设计：针对地震灾害的可能性，进行抗震设计，提高建筑结构的抗震性能。
四、材料选型多高层钢结构住宅的材料选型主要包括以下几个方面：1、钢结构材料：采用高强度钢作为主要承重材料，提高结构强度和稳定性。
2、围护材料：采用轻质、高强的墙体材料，如轻质砖、ALC板等，提高建筑保温隔热性能。
3、楼板材料：采用预制楼板、压型钢板等材料，提高施工效率和质量。
4、门窗材料：采用高性能节能门窗，提高建筑气密性和保温性能。
五、施工管理多高层钢结构住宅的施工管理主要包括以下几个方面：1、施工组织：根据工程规模和特点，制定合理的施工组织方案，确保施工顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多高层钢结构体系有哪些选型设计？
多高层钢结构体系有哪些选型设计？
多高层钢结构体系选型设计：
目前国内进行多高层钢结构住宅建设所采用的结构体系主要分为四种：
1）纯框架形式；
2）框架支撑形式；
3）型钢混凝土组合形式；
4）钢框架一混凝土抗震墙形式。
对于纯框架形式，梁柱材料采用型钢，通过焊接或螺栓连接的方式进行组合安装。
框架支撑形式同纯框架形式类似，只是由于抗震需要，在主体结构两个主轴方向布置斜撑，钢斜撑与型钢柱和梁连接组成竖向抗侧力析架，从而取代传统的混凝土剪力墙，安装方式同样采用焊接或螺栓连接。
型钢混凝土组合形式的特点是在钢骨架梁柱外侧另外浇筑一层混凝土，新浇筑的混凝土不仅起到结构作用，同时有助于解决主体结构的防腐、防火问题。
钢框架一混凝土抗震墙形式，外部梁柱系统采用型钢，同样通过焊接或螺栓连接的方式进行组合安装，内部核心筒或剪力墙采用现浇方式施工，通过预埋构件同外围钢结构框架相连接，共同组成结构系统。
这种结构体系的用钢量低于纯钢结构，施工速度介于纯钢结构和混凝土结构之间。
但钢与混凝土材料的刚度和延性相差较多，目前
主要在低烈度地震区的高层钢结构住宅中采用。
钢结构住宅设计时应根据安全可靠、经济合理、施工方便等原则，并结合建筑使用功能、建筑模块和建筑维护结构以及抗震设防烈度等要求合理择优选用抗
震和抗风性能好的结构体系，以保证结构具有足够的抗风、抗震能力和满足住宅特点的使用功能。
