有管网气体灭火系统介绍
七氟丙烷气体灭火设备及管网安装要点
七氟丙烷气体灭火设备及管网安装要点[摘要]随着我国经济的发展,在民用建筑消防中七氟丙烷气体灭火得到了广泛应用,本文主要介绍七氟丙烷气体灭火系统设备和管网安装要点。
关键词：七氟丙烷气体灭火储存装置选择阀1前言在民用建筑中内，特别是数据中心项目，七氟丙烷气体灭火的应用非常广泛，为了提高七氟丙烷气体灭火系统的安装水平，缩短工期，节约成本。
本文简述七氟丙烷气体灭火系统设备和管网安装要点。
2应用范围适用于民用建筑中使用七氟丙烷气体灭火系统的项目。
3系统介绍七氟丙烷气体灭火系统分为有管网和无管网两种，无管网较为简单，本文只介绍有管网。
有管网气体灭火管道采用热浸镀锌无缝钢管，管径≤80mm时，宜采用螺纹连接,采用聚四氟乙烯胶带或厌氧胶带密封; 管径＞80mm时，采用法兰连接。
4灭火剂储存装置的安装灭火系统的储存装置由储存容器、容器阀、单向阀和集流管等组成。
在储存容器或容器阀上，设安全泄压装置和压力表.在容器阀和集流管之间的管道上设单向阀。
单向阀与容器阀或单向阀与集流管之间采用软管连接。
储存容器和集流管采用支架固定。
在储存装置上设耐用的固定标牌。
标明每个容器的编号、皮重、灭火剂名称、充装量、充装日期和储存压力等名称标识朝向操作面，并按容器编号顺序排列。
储存装置上压力表、液位计、称重显示装置的安装便于人员观察和操作。
5集流管的制作与安装无缝钢管制作的集流管焊后做内外镀锌处理，镀层厚度≥15μm。
灭火剂贮存容器与集流管之间采用高压软管连接。
集流管安装前清洗内腔并封闭进出口，支、框架要固定牢靠，且要作防腐处理。
每条集流管至少用两个托架将其固定紧，托架要均匀分布以支撑同样的荷载。
集流管上设置泄压装置，宜采用安全阀，泄压装置的泄压方向不得朝向操作面。
6选择阀的安装在组合分配系统中，每个防护区或保护对象设一个选择阀。
选择阀的位置宜靠近储存容器，便于手动操作，方便检查维护。
选择阀上设有标明防护区的铭牌。
选择阀上设置标明防护区名称或编号的永久性标志牌，并将其固定在操作手柄附近。
七氟丙烷有管网气体灭火系统技术方案设计
七氟丙烷有管网气体灭火系统技术方案设计七氟丙烷是一种常用的高效环保的无色、无味、无毒的气体灭火剂，广泛应用于各种场所的气体灭火系统中。
其特点为：具有优良的灭火性能、无残留物、对人体和环境无害、不导电、不产生氟化氢等。
下面将对七氟丙烷管网气体灭火系统技术方案进行设计，具体内容如下。
一、系统概述七氟丙烷管网气体灭火系统是一种自动化的灭火系统，通过连接各种传感器、控制器、阀门等组成的管网，全面覆盖灭火区域，实现对火灾的快速灭火。
其主要组成部分包括：七氟丙烷储存容器、七氟丙烷释放装置、监测系统、控制系统、通信系统等。
二、系统设计1.灭火剂储存容器：灭火剂储存容器采用高压钢瓶，容量根据灭火区域大小和灭火剂需求量来确定。
2.灭火剂释放装置：灭火剂释放装置主要包括压力减压阀、电磁阀、喷嘴等部分。
通过控制电磁阀的开启和关闭，控制七氟丙烷的释放。
3.监测系统：监测系统主要包括火灾探测器、温度传感器等。
通过这些传感器能够实时检测火灾发生，并向控制系统发送信号，触发灭火剂的释放。
4.控制系统：控制系统是整个灭火系统的核心部分，包括主控制面板、控制器等。
主控制面板能够实时监测灭火区域的状况，并控制灭火剂的释放和其他相关操作。
5.通信系统：通信系统将监测系统、控制系统等各个部分进行连接，实现各个部分之间的信息传递和数据交换。
6.管网设计：管网设计需要根据灭火区域的布局和特点来确定。
管网应该能够全面覆盖灭火区域，确保灭火剂能够迅速而均匀地释放。
同时，管网需要具备一定的消防防护性能，能够承受一定的水压和温度变化。
三、系统操作流程1.系统启动：当火灾发生时，监测系统检测到火灾信号后，发送信号给控制系统，控制系统通过电磁阀打开灭火剂的释放装置。
2.灭火剂释放：灭火剂经过管网释放到灭火区域，通过喷嘴喷洒到火灾点进行灭火。
3.灭火成功：灭火剂覆盖火灾区域，达到灭火效果后，系统停止灭火剂的释放。
4.复位操作：火灾被扑灭后，系统需要进行复位操作，关闭灭火剂的释放装置，并进行系统检修和维护。
易消教育：消防考试中您该掌握的,气体灭火系统的分类
气体灭火系统分类与分值考点各位同学大家好，今天小编要跟大家聊一聊气体灭火系统。
气体灭火系统在消防考试中会怎么考呢？在我们消防考试中，除了自动喷水灭火系统外，像水喷雾灭火系统、细水雾灭火系统、泡沫灭火系统、干粉灭火系统。
这四类灭火系统在历年的考试题目中，所占的分数比值相对较小。
气体灭火系统所占的分值相对于这四类就比较高了，每年在技术实务和综合能力的考试中，常以选择题的形式出现，基本能占到6-8分左右的比值。
而且气体灭火系统很容易与自动报警灭火系统结合起来在案例分析里来考，这些在往年的案例分析考试中已经有所涉及。
因此，对于气体灭火系统这部分的学习，希望各位同学要引起重视哦~那什么是气体灭火系统呢？我们知道，气体灭火系统是以气体作为灭火介质，通过气体在整个防护区或保护对象周围的局部区域建立起灭火浓度实现灭火的灭火系统。
因为它具有化学稳定性好、耐储存、腐蚀性小、不导电、毒性低、蒸发后不留痕迹等优点，因此，气体灭火系统适用于扑救多种类型火灾等方面。
那目前市面上比较常用的气体灭火系统有哪些呢？目前常用的主要有三种，它们分别是二氧化碳灭火系统、七氟丙烷灭火系统、IG-541灭火系统（主要是氮气、氩气、二氧化碳三种气体的混合气体）。
在我们的消防考试中呢，也是喜欢考这三种常见的气体灭火系统。
接下来，我们来看看气体灭火系统的分类：这里，小编要向大家解释下什么是预制灭火系统和管网灭火系统。
所谓预制灭火系统，是说没有系统管网，它通过一些预制的灭火气瓶，直接是哪里需要灭火就在哪个房间去设置。
而管网灭火系统，它是通过专门的灭火器储瓶间，再通过管道向防护区去输送。
也就是说，管网气体灭火系统和无管网（预制）气体灭火系统的最大区别就是，管网气体灭火系统的灭火剂单独储存在储瓶间内，通过管网把灭火剂输送到各个防护区。
管网系统可以分为组合分配系统和单元独立系统。
需要注意的是，组合分配系统是给多个防护单元提供灭火系统，而单元独立系统是给一个防护单元提供灭火系统。
七氟丙烷气体灭火系统分为哪几类？
七氟丙烷气体灭火系统分为哪几类？七氟丙烷是一种绿色清洁灭火剂，无色、无味、不导电、无二次污染，具有灭火效能高，对设备无污损，电气绝缘性好，灭火迅速等优点。
不含溴和氯，对大气臭氧层损害潜能值（OPD）为零，是卤代烷灭火剂理想的替代物。
目前，七氟丙烷气体灭火系统已广泛应用于机房、配电房、档案室、集装箱等重点防护区。
那么七氟丙烷气体灭火系统分为哪几类呢？按其装配形式，可分为管网式、柜式、悬挂式三种。
1、管网式管网式七氟丙烷灭火系统平时放置在专用钢瓶间内，通过管网连接，在火灾发生时，将灭火剂由钢瓶间，输送到需要灭火的防护区内，通过喷头进行喷放灭火。
有自动、手动、机械应急手动和紧急启动/停止四种控制方式。
按规范和现场情况又可分为单元独立系统和组合分配系统两种组成方式。
（1）单元独立系统是指由一套灭火剂储存装置对应一套管网系统，保护一个防护区域的构成形式。
图一单元独立系统（2）组合分配系统是指由一套公共的灭火剂储存装置对应几套管网系统，一般是两个或两个以上防护区采用一套灭火系统，保护两个或两个以上防护区域的构成形式，通过管网输送到各个防护区。
图二组合分配系统2、柜式柜式七氟丙烷灭火装置是一种预制的，直接放在防护区内，由一套或者几套灭火装置保护一个防护区。
在发生火灾时，不需要经过很多管路，直接就在防护区内喷放灭火。
根据结构形式可分为双瓶组柜式七氟丙烷灭火装置和单瓶组柜式七氟丙烷灭火装置。
具有安装灵活方便，可轻便移动，工作准确可靠，操作维修方便等特点，不需配备单独的钢瓶间。
图三柜式七氟丙烷灭火装置3、悬挂式悬挂式七氟丙烷灭火装置是将贮存容器、容器阀、喷头等预先配置成独立的可悬挂安装或者固定于墙壁上的，火灾发生时可自动或手动喷放灭火剂的一类装置。
根据其启动方式可分为电磁型和温控型两种：（1）温控型：火灾温度达到预设定温时（一般为68℃）可自动启动喷放，不需外配置报警系统；（2）电磁型：利用一些火灾探测元件和气体灭火控制器等组成的集火灾探测、报警和灭火功能于一体的灭火装置。
有管网与无管网气体灭火的区别
柜式灭火装置需要与火灾探测器、火灾报警灭火控制器等设备配套使用。当防护区发生火情，感温、感烟探测器发出火灾信号通过 火灾自动报警灭火控制器的逻辑分析后，即发出声光复合报警信号，同时发出联动指令，关闭联动设备，启动电磁型阀驱动器，开 启容器阀，释放灭火剂，实施灭火；亦可按下紧急启动按钮，实施灭火操作。它们之间的灭火方式都是一样的，要求的喷放时间也 都一样，唯一的区别就是灭火剂钢瓶的放置位置不同：有管网系统钢瓶在钢瓶间。因为距离远，所以要求压力高，一般 4.2MPa。 有的是 5.6MPa。无管网系统钢瓶在防护区。因为在防护区，所以压力不能太高，否则爆炸对人有危害，所以 2.5MPa
当防护区火灾发生时，火灾报警灭火控制器发出指令打开启动瓶的电磁驱动器，释放启动气体。启动气体通过启动管路，打开灭火 剂储瓶容器阀，释放灭火剂。灭火剂经高压软管、液体单向阀进入集流管、灭火剂输送管道、喷嘴向防护区喷洒灭火剂，实施灭火。
单元独立系统结构如图：
单元独立系统
1.2、组合分配系统 组合分配系统是指多个防护区共设一套系统，由一套公共的灭火剂储存装置对应几套管网系统，通过驱动气体单向阀和选择阀的控 制，保护两个或两个以上防护区的构成形式，能对整体实行综合保护，但不具备对各个防护区同时灭火的功能。本系统除采用驱动 气体单向阀和选择阀组合分配控制外，其余与单元独立系统相同。
下面以七氟丙烷灭火系统为例，说明有管网和无管网灭火系统的区别。
七氟丙烷灭火系统按有无管网分类，气体灭火系统分为管网灭火系统、无管网灭火系统。

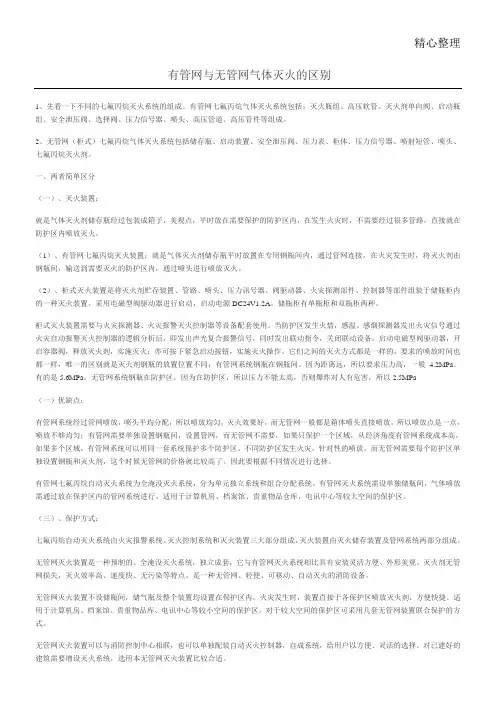

有管网与无管网气体灭火的区别
有管网与无管网气体灭火的区别1、先看一下不同的七氟丙烷灭火系统的组成。
有管网七氟丙烷气体灭火系统包括：灭火瓶组、高压软管、灭火剂单向阀、启动瓶组、安全泄压阀、选择阀、压力信号器、喷头、高压管道、高压管件等组成。
2、无管网（柜式）七氟丙烷气体灭火系统包括储存瓶、启动装置、安全泄压阀、压力表、柜体、压力信号器、喷射短管、喷头、七氟丙烷灭火剂。
一、两者简单区分（一）、灭火装置：就是气体灭火剂储存瓶经过包装成箱子，美观点，平时放在需要保护的防护区内，在发生火灾时，不需要经过很多管路，直接就在防护区内喷放灭火。
（1）、有管网七氟丙烷灭火装置：就是气体灭火剂储存瓶平时放置在专用钢瓶间内，通过管网连接，在火灾发生时，将灭火剂由钢瓶间，输送到需要灭火的防护区内，通过喷头进行喷放灭火。
（2）、柜式灭火装置是将灭火剂贮存装置、管路、喷头、压力讯号器、阀驱动器、火灾探测部件、控制器等部件组装于储瓶柜内的一种灭火装置。
采用电磁型阀驱动器进行启动，启动电源DC24V 1.2A。
储瓶柜有单瓶柜和双瓶柜两种。
柜式灭火装置需要与火灾探测器、火灾报警灭火控制器等设备配套使用。
当防护区发生火情，感温、感烟探测器发出火灾信号通过火灾自动报警灭火控制器的逻辑分析后，即发出声光复合报警信号，同时发出联动指令，关闭联动设备，启动电磁型阀驱动器，开启容器阀，释放灭火剂，实施灭火；亦可按下紧急启动按钮，实施灭火操作。
它们之间的灭火方式都是一样的，要求的喷放时间也都一样，唯一的区别就是灭火剂钢瓶的放置位置不同：有管网系统钢瓶在钢瓶间。
因为距离远，所以要求压力高，一般4.2MPa。
有的是5.6MPa。
无管网系统钢瓶在防护区。
因为在防护区，所以压力不能太高，否则爆炸对人有危害，所以2.5MPa（一）优缺点：有管网系统经过管网喷放，喷头平均分配，所以喷放均匀，灭火效果好，而无管网一般都是箱体喷头直接喷放，所以喷放点是一点，喷放不够均匀；有管网需要单独设置钢瓶间，设置管网，而无管网不需要，如果只保护一个区域，从经济角度有管网系统成本高。
有管网气体消防灭火设计方案
有管网气体消防灭火设计方案随着城市化的不断发展，火灾事故的发生频率也越来越高。
在火灾事故中，消防设施的重要性越来越被人们所重视。
管网气体消防灭火设计方案是一种新型的灭火设备，它具有效率高、灭火速度快、灭火范围广等优点，成为了重要的灭火手段之一。
下面将对有管网气体消防灭火设计方案进行详细介绍。
一、管网气体消防灭火的原理有管网气体消防灭火是通过高压气体喷洒，使火灾现场进一步加速燃烧，从而达到灭火的目的。
喷洒的气体主要是二氧化碳、丙烷、七氟丙烷等。
二氧化碳的特点是比较稳定，可以在气体特殊容器中长期保存，灭火效果显著。
但二氧化碳和空气中的氧气结合能够形成有毒的一氧化碳，因此在灭火过程中需要注意通风。
丙烷和七氟丙烷的特点是喷洒后不会对人体产生危害，灭火效果显著，适用于各种类型的火灾。
二、管网气体消防灭火的优点有管网气体消防灭火的优点主要有以下几点：1.灭火速度快有管网气体消防灭火灭火速度非常快。
一般来说，管网气体消防灭火的灭火时间只需要几秒钟甚至更短的时间，可以迅速有效地灭火。
2.适用范围广管网气体消防灭火不需要直接接触火源，可以对不同类型的火灾进行灭火。
即使是高温、高压的容器也可以进行有效的灭火。
3.操作方便有管网气体消防灭火系统与火警控制中心相连，可以通过一键启动完成识别火源、预处理措施等工作流程。
这极大的简化了工作人员的操作难度，并且可以远程控制。
4.自动化程度高有管网气体消防灭火系统可以自动启动，不需要人工干预。
在火灾发生时，可以检测到火源并根据预定的程序自动启动灭火系统。
5.操作环境友好有管网气体消防灭火灭火介质不会对人体造成伤害，不会对环境造成安全隐患。
6.节约成本有管网气体消防灭火的使用成本相对较低，灭火介质可以多次使用，并且设备寿命长，维护成本低。
三、管网气体消防灭火的缺点有管网气体消防灭火也有一些缺点：1.使用要求严格管网气体消防灭火处置需要尽快完成，当灭火过程不当或介质浓度过大时，会在场所内形成窒息性气体，对人体造成危害。
气体灭火系统全面介绍
气体灭火系统的全面介绍及气体灭火系统工作原理一、气体灭火系统实例上海一家做木业的公司有两间档案库房做气体灭火系统工程，大的档案库房长11.4m，宽9m，小档案库房在大档案库房内，尺寸为长4.02m，宽度为3.47m，高度均为4m。
念海消防根据《气体灭火系统设计规范》GB50370中，档案库房设计浓度采用10%，设计用量采用如下公式：设计过程笔者在这就不多做赘述，一般是通过兆龙软件精确计算，最后计算出大小档案室的设计用量分别为45.36kg和287.01kg，小档案库房采用一个单瓶组GQQ70L/2.5柜式七氟丙烷灭火装置，大档案库房采用三个GQQ120L/2.5柜式七氟丙烷灭火装置。
根据现场情况及档案柜的放置情况，气体灭火系统产品放置在靠近墙体的部位，同时采用高喷头的七氟丙烷灭火装置，确保喷头前面无遮挡，保障气体灭火喷洒效果。
档案库房内还有一个注意要点是探测器的安装部位，由于档案密集架距梁顶距离太小，在进行感烟探头施工中需要注意探测器周围0.5m内不应有遮挡物，不然容易因不透风产生误报。
以上是根据一个气体灭火系统实例引出气体灭火系统，让大家先对气体灭火系统有个大概了解，接下来我们从规范中用到气体灭火系统的场所及常见的气体灭火系统产品来为大家全面讲解。
二、规范规定哪些场所需要用到气体灭火系统根据《建筑设计防火规范》GB50016的8.3条中的规定，下列场所应设置自动灭火系统，并宜采用气体灭火系统：条文说明：本条为强制性条文。
第8条其他特殊重要设备，主要指设置在重要部位和场所中，发生火灾后将严重影响生产和生活的关键设备。
如化工厂中的中央控制室和单台容量300MW机组及以上容量的发电厂的电子设备间、控制室、计算机房及继电器室等。
高层民用建筑内火灾危险性大，发生火灾后对生产、生活产生严重影响的配电室等，也属于特殊重要设备室。
除上述规范中的应用场所外，根据念海消防15年气体灭火消防经验，锂电池储能集装箱、喷涂生产线、涂布机、汽车发动机实验室、高低温环境仓、电池间、除尘器、水泥厂煤粉仓、危化品仓库、喷粉房、数控机床、锅炉房、烘箱这些场所也同样可以使用气体灭火系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固定式七氟丙烷灭火系统（管网式七氟丙烷气体灭火系统）
管网式七氟丙烷气体灭火系统适用范围
可扑救电气火灾、固体表面火灾、液体火灾、灭火前能切断气源的气体火灾。
灭火剂喷放后，要求不留痕迹或清洗残留物困难的场所。
防护区含贵重物品、无价珍宝、珍贵档案以及软硬件等。
特别适用于：通讯系统主控机房、网管机房；机场控制机房；银行金库、票据库；档案馆、图书馆；计算机房等场所。
不适用场所
硝化纤维、硝酸钠等氧化剂或含氧化剂的化学制品火灾；
钾、镁、钠、钛、锆、铀等活泼金属火灾；
氢化钾、氢化钠等金属氢化物火灾；
过氧化氢、联胺等能自动分解的化学物质火灾；
可燃固体物质的深位火灾。
固定式七氟丙烷灭火系统技术参数
型号：ZFM100
灭火形式：全淹没
贮瓶容积：40L、70L、100L、120L、150L、180L 贮存压力（20 C）：2.5MPa、4.2MPa、5.6MPa 最大工作压力（50 C）： 4.2MPa、6.7MPa、9.4MPa 灭火剂最大充装密度：€50kg/m 3或胡120kg/m 3
灭火剂喷放时间：＜10s
驱动瓶充装氮气压力：6.0MPa
驱动瓶组容积：4L、28L、40L
驱动电磁阀工作电压/电流：DC24V/1A
驱动电爆管工作电压/电流：DC24V/3A
使用环境温度：0〜50 C
使用电源：主电AC220V、50HZ，备电DC24V
管网式七氟丙烷气体灭火系统类型
固定式七氟丙烷气体灭火系统（管网式七氟丙烷气体灭火系统），可以组成单元独立系统、组合分配系统两种形式。
亡亠丙Si亦繃
缈矍」
i
amt_
图7 :单元独立系统
单元独立系统
由一套灭火剂贮存装置对应一套管网系统，保护一个防护区的系统（图7 ）。
单元独立系统由灭火剂贮存瓶组、支架、液体单向阀、连接管、集流管、驱动瓶组、安全阀、气体单向阀、
喷嘴、管网系统等组成。
组合分配系统
用一套灭火剂贮存装置通过管网的选择分配，保护两个或两个以上的防护区的系统（图8）。
图8:组合分配系统
操作控制方式
自动控制
正常状态下，气体灭火控制器的控制方式选择在 自动”位置，灭火系统处于自动控制状态。
当防护区发生
火灾，火灾探测器发岀火灾信号，火灾报警控制器（或气体灭火控制器）即发岀声光报警信号，同时发岀联动 命令，关闭空调，风机、防火卷帘等通风设备，并经过 30s （可调）延时（此时防护区内人员必须迅速撤离） . 驱动启动瓶组电磁阀，释放岀的控制气体先打开对应区域的选择阀，继而打开灭火剂贮存瓶组的容器阀，释放 七氟丙烷实施灭火。
手动控制
当防护区有人工作或值班时，控制方式选择手动”位置，灭火系统处于手动控制状态。
若某防护区发生火 灾，按下火灾报警灭火控制器（或气体灭火控制器）面板上相应的 驱动”按钮，即可按 自动”程序驱动灭火装 置，实施灭火。
也可在确认人员已经全部撤离的情况下，按下该区门口设置的紧急驱动按钮，即可立即按自动 程序驱动，释放七氟丙烷实施灭火。
机械应急手动控制
当某防护区发生火灾，而自动、手动两种控制方式均不能驱动时，应通知有关人员撤离现场，关闭联动设 备。
然后在设备间拔掉对应防护区驱动瓶组上的保险环，用手压下按钮，即可释放驱动灭火装置，实施灭火。
当发生火灾报警，在延时时间内发现不需要驱动灭火系统进行灭火的情况下，可迅速按下气体灭火控制器 或防护区外的紧急停止”按钮，即可终止灭火控制程序。
灭火动作程序
固定式七氟丙烷气体灭火系统（管网式七氟丙烷气体灭火系统）灭火动作程序同柜式七氟丙烷气体灭火 装置动作
程序 」r
Jtl 1-
uimi
l.J 叵
・
dUlA。
