三相四线制漏电保护器在生活和工业生产中的应用及其注意事项
漏电保护器的工作原理和应用
漏电保护器的工作原理和应用国内外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避免因漏电而引起的火灾事故，具有明显的效果。
本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。
1 漏电保护器的工作原理漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。
三相四线制供电系统的漏电保护器工作原理示意图。
TA为零序电流互感器，GF为主开关，TL为主开关的分励脱扣器线圈。
在被保护电路工作正常，没有发生漏电或触电的情况下，由克希荷夫定律可知，通过TA一次侧的电流相量和等于零。
即：这样TA的二次侧不产生感应电动势，漏电保护器不动作，系统保持正常供电。
当被保护电路发生漏电或有人触电时，由于漏电电流的存在，通过TA一次侧各相电流的相量和不再等于零，产生了漏电电流Ik。
在铁心中出现了交变磁通。
在交变磁通作用下，TL二次侧线圈就有感应电动势产生，此漏电信号经中间环节进行处理和比较，当达到预定值时，使主开关分励脱扣器线圈TL通电，驱动主开关GF自动跳闸，切断故障电，从而实现保护。
用于单相回路及三相三线制的漏电保护器的工作原理与此相同，不赘述。
2 装设漏电保护器的范围1992年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》，对全国城乡装设漏电保护器做出统一规定。
2.1必须装漏电保护器(漏电开关)的设备和场所(1)属于I类的移动式电气设备及手持式电动工具(I类电气产品，即产品的防电击保护不仅依靠设备的基本绝缘，而且还包含一个附加的安全预防措施,如产品外壳接地)；(2)安装在潮湿、强腐蚀性等恶劣场所的电气设备；(3)建筑施工工地的电气施工机械设备；(4)暂设临时用电的电器设备；(5)宾馆、饭店及招待所的客房内插座回路；(6)机关、学校、企业、住宅等建筑物内的插座回路；(7)游泳池、喷水池、浴池的水中照明设备；(8)安装在水中的供电线路和设备；(9)医院中直接接触人体的电气医用设备；(10)其它需要安装漏电保护器的场所。

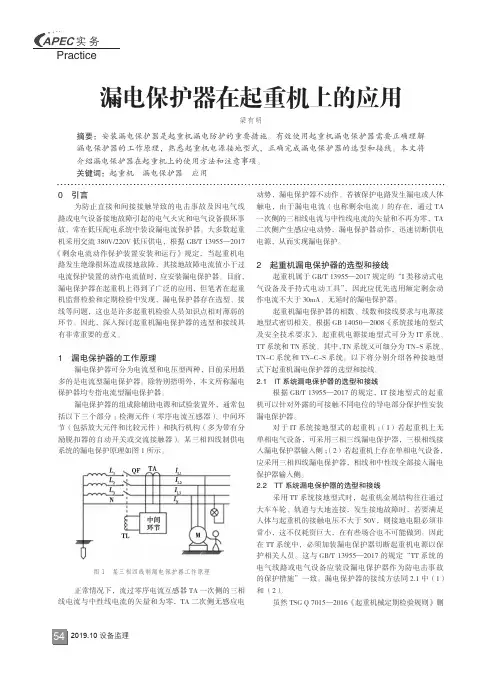

漏电保护器在起重机上的应用
2019.10 设备监理54Practice实 务0 引言为防止直接和间接接触导致的电击事故及因电气线路或电气设备接地故障引起的电气火灾和电气设备损坏事故，常在低压配电系统中装设漏电流保护器。
大多数起重机采用交流380V/220V 低压供电，根据GB/T 13955—2017《剩余电流动作保护装置安装和运行》规定，当起重机电路发生绝缘损坏造成接地故障，其接地故障电流值小于过电流保护装置的动作电流值时，应安装漏电保护器。
目前，漏电保护器在起重机上得到了广泛的应用，但笔者在起重机监督检验和定期检验中发现，漏电保护器存在选型、接线等问题，这也是许多起重机检验人员知识点相对薄弱的环节。
因此，深入探讨起重机漏电保护器的选型和接线具有非常重要的意义。
1 漏电保护器的工作原理漏电保护器可分为电流型和电压型两种，目前采用最多的是电流型漏电保护器。
除特别指明外，本文所称漏电保护器均专指电流型漏电保护器。
漏电保护器的组成除辅助电源和试验装置外，通常包括以下三个部分：检测元件（零序电流互感器）、中间环节（包括放大元件和比较元件）和执行机构（多为带有分励脱扣器的自动开关或交流接触器）。
某三相四线制供电系统的漏电保护原理如图1所示。
漏电保护器在起重机上的应用梁有明摘要：安装漏电保护器是起重机漏电防护的重要措施。
有效使用起重机漏电保护器需要正确理解漏电保护器的工作原理，熟悉起重机电源接地型式，正确完成漏电保护器的选型和接线。
本文将介绍漏电保护器在起重机上的使用方法和注意事项。
关键词：起重机 漏电保护器 应用正常情况下，流过零序电流互感器TA 一次侧的三相线电流与中性线电流的矢量和为零，TA 二次侧无感应电动势，漏电保护器不动作。
若被保护电路发生漏电或人体触电，由于漏电电流（也称剩余电流）的存在，通过TA 一次侧的三相线电流与中性线电流的矢量和不再为零，TA 二次侧产生感应电动势，漏电保护器动作，迅速切断供电电源，从而实现漏电保护。

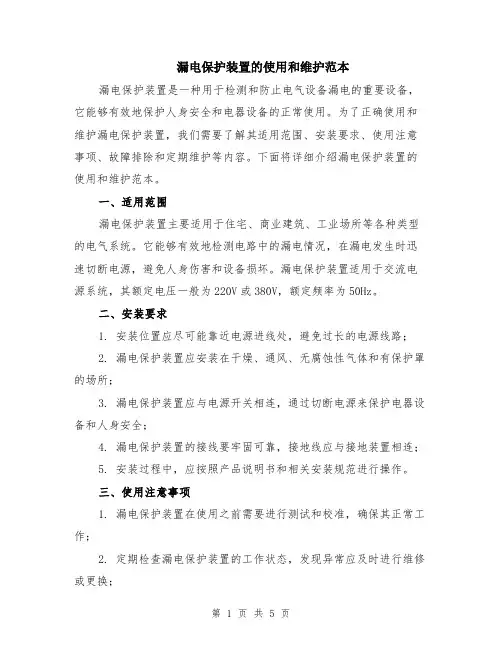

漏电保护装置的使用和维护范本（2篇）
漏电保护装置的使用和维护范本漏电保护装置是一种用于检测和防止电气设备漏电的重要设备，它能够有效地保护人身安全和电器设备的正常使用。
为了正确使用和维护漏电保护装置，我们需要了解其适用范围、安装要求、使用注意事项、故障排除和定期维护等内容。
下面将详细介绍漏电保护装置的使用和维护范本。
一、适用范围漏电保护装置主要适用于住宅、商业建筑、工业场所等各种类型的电气系统。
它能够有效地检测电路中的漏电情况，在漏电发生时迅速切断电源，避免人身伤害和设备损坏。
漏电保护装置适用于交流电源系统，其额定电压一般为220V或380V，额定频率为50Hz。
二、安装要求1. 安装位置应尽可能靠近电源进线处，避免过长的电源线路；2. 漏电保护装置应安装在干燥、通风、无腐蚀性气体和有保护罩的场所；3. 漏电保护装置应与电源开关相连，通过切断电源来保护电器设备和人身安全；4. 漏电保护装置的接线要牢固可靠，接地线应与接地装置相连；5. 安装过程中，应按照产品说明书和相关安装规范进行操作。
三、使用注意事项1. 漏电保护装置在使用之前需要进行测试和校准，确保其正常工作；2. 定期检查漏电保护装置的工作状态，发现异常应及时进行维修或更换；3. 漏电保护装置不适用于带浸蚀性介质的场所，以免损坏设备；4. 使用漏电保护装置期间，不得自行拆卸或改变装置的设置参数；5. 在使用漏电保护装置时，应按照正确的操作步骤和使用方法进行操作，避免误操作引起安全事故。
四、故障排除1. 若漏电保护装置在正常使用过程中频繁跳闸，可能是电器设备本身存在漏电问题，需检查设备是否存在漏电或电器线路是否接触良好；2. 若漏电保护装置无法正常工作，可能是装置本身损坏或出现故障，需联系专业人员进行维修或更换；3. 若漏电保护装置无法复位，可能是由于漏电保护装置的电路短路或过载，需检查电源是否过载或短路情况并解决。
五、定期维护1. 漏电保护装置需要定期进行检查和维护，以确保其正常工作；2. 定期检查漏电保护装置的接线是否松动，接触是否良好；3. 定期检查漏电保护装置的灯光指示是否正常，功能是否完好；4. 定期清洁漏电保护装置的表面，避免灰尘和污垢影响其正常工作；5. 若发现漏电保护装置存在损坏或故障，应及时联系专业人员进行维修或更换。

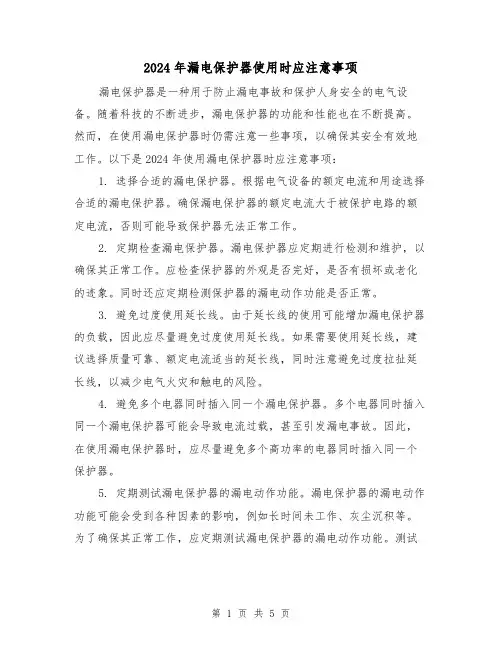

2024年漏电保护器使用时应注意事项(3篇)
2024年漏电保护器使用时应注意事项漏电保护器是一种用于防止漏电事故和保护人身安全的电气设备。
随着科技的不断进步，漏电保护器的功能和性能也在不断提高。
然而，在使用漏电保护器时仍需注意一些事项，以确保其安全有效地工作。
以下是2024年使用漏电保护器时应注意事项：1. 选择合适的漏电保护器。
根据电气设备的额定电流和用途选择合适的漏电保护器。
确保漏电保护器的额定电流大于被保护电路的额定电流，否则可能导致保护器无法正常工作。
2. 定期检查漏电保护器。
漏电保护器应定期进行检测和维护，以确保其正常工作。
应检查保护器的外观是否完好，是否有损坏或老化的迹象。
同时还应定期检测保护器的漏电动作功能是否正常。
3. 避免过度使用延长线。
由于延长线的使用可能增加漏电保护器的负载，因此应尽量避免过度使用延长线。
如果需要使用延长线，建议选择质量可靠、额定电流适当的延长线，同时注意避免过度拉扯延长线，以减少电气火灾和触电的风险。
4. 避免多个电器同时插入同一个漏电保护器。
多个电器同时插入同一个漏电保护器可能会导致电流过载，甚至引发漏电事故。
因此，在使用漏电保护器时，应尽量避免多个高功率的电器同时插入同一个保护器。
5. 定期测试漏电保护器的漏电动作功能。
漏电保护器的漏电动作功能可能会受到各种因素的影响，例如长时间未工作、灰尘沉积等。
为了确保其正常工作，应定期测试漏电保护器的漏电动作功能。
测试时应按照使用说明书中的要求进行操作，并重置漏电保护器以确保其正常工作。
6. 注意用电安全。
漏电保护器虽然能够提供一定的保护，但是在使用电器时仍应注意用电安全。
尽量避免在潮湿的环境中使用电器，不要将插头插在室外的电源插座中，不要将电器放置在易燃物附近等。
同时，还应定期检查用电线路是否存在漏电等问题，并及时处理。
7. 避免私拉乱接电线。
私拉乱接电线是一种危险行为，可能会导致漏电事故和触电事故。
在使用漏电保护器时，应避免私拉乱接电线，确保用电设备和电线都经过专业人士的安装和维修。

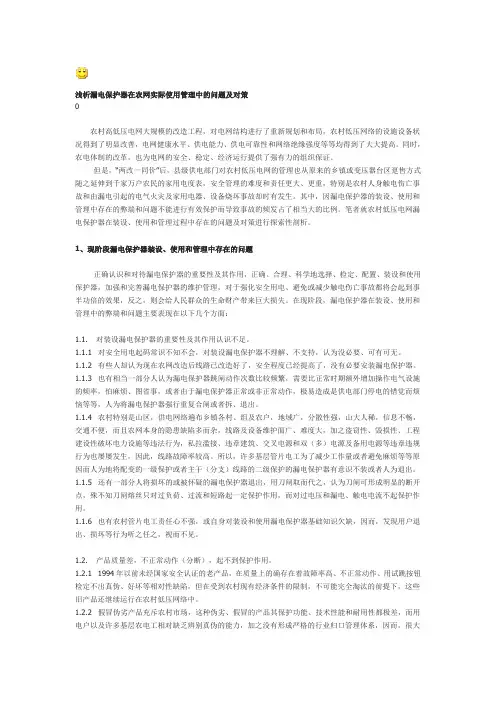

浅析漏电保护器在农网实际使用管理中的问题及对策
浅析漏电保护器在农网实际使用管理中的问题及对策农村高低压电网大规模的改造工程，对电网结构进行了重新规划和布局，农村低压网络的设施设备状况得到了明显改善，电网健康水平、供电能力、供电可靠性和网络绝缘强度等等均得到了大大提高。
同时，农电体制的改革，也为电网的安全、稳定、经济运行提供了强有力的组织保证。
但是，“两改一同价”后，县级供电部门对农村低压电网的管理也从原来的乡镇或变压器台区趸售方式随之延伸到千家万户农民的家用电度表，安全管理的难度和责任更大、更重，特别是农村人身触电伤亡事故和由漏电引起的电气火灾及家用电器、设备烧坏事故却时有发生。
其中，因漏电保护器的装设、使用和管理中存在的弊端和问题不能进行有效保护而导致事故的频发占了相当大的比例。
笔者就农村低压电网漏电保护器在装设、使用和管理过程中存在的问题及对策进行探索性剖析。
1、现阶段漏电保护器装设、使用和管理中存在的问题正确认识和对待漏电保护器的重要性及其作用，正确、合理、科学地选择、检定、配置、装设和使用保护器，加强和完善漏电保护器的维护管理，对于强化安全用电、避免或减少触电伤亡事故都将会起到事半功倍的效果，反之，则会给人民群众的生命财产带来巨大损失。
在现阶段，漏电保护器在装设、使用和管理中的弊端和问题主要表现在以下几个方面：1.1. 对装设漏电保护器的重要性及其作用认识不足。
1.1.1 对安全用电起码常识不知不会，对装设漏电保护器不理解、不支持，认为没必要、可有可无。
1.1.2 有些人却认为现在农网改造后线路已改造好了，安全程度已经提高了，没有必要安装漏电保护器。
1.1.3 也有相当一部分人认为漏电保护器跳闸动作次数比较频繁，需要比正常时期额外增加操作电气设施的频率，怕麻烦、图省事，或者由于漏电保护器正常或非正常动作，极易造成是供电部门停电的错觉而烦恼等等，人为将漏电保护器强行重复合闸或者拆、退出。
1.1.4 农村特别是山区，供电网络遍布乡镇各村、组及农户，地域广，分散性强，山大人稀，信息不畅，交通不便，而且农网本身的隐患缺陷多而杂，线路及设备维护面广、难度大，加之盗窃性、毁损性、工程建设性破坏电力设施等违法行为，私拉滥接、违章建筑、交叉电源和双（多）电源及备用电源等违章违规行为也屡屡发生，因此，线路故障率较高。
漏电保护器工作原理及应用范围
漏电保护器工作原理及应用范围
漏电保护器的工作原理主要基于电流平衡原理。
在正常情况下，电流
从线路的相位导线经过负载返回到线路的中性导线，导致相位导线和中性
导线的电流是平衡的。
但是，当线路存在漏电时，部分电流会通过异常路
径（如人体等）流向接地导致电流不平衡。
漏电保护器通过测量线路中相
位导线和中性导线的电流差值，一旦差值超过设定的阈值，就会切断电源，以避免漏电引起触电事故。
1.住宅和商业建筑：漏电保护器可用于家庭和商业建筑的电气系统。
它可以保护人们免受漏电引起的触电事故，并防止可能导致火灾的漏电问题。
2.工业领域：在工业环境中，电气设备的使用不可避免地会产生漏电
问题。
漏电保护器能够及时检测漏电情况并切断电源，保护工人的人身安
全和设备的正常运行。
3.医疗设备：在医疗设备中，漏电保护器的使用尤为重要。
它可以快
速切断电源，避免漏电流进入患者的身体，保护患者的生命安全。
4.户外电力设备：漏电保护器还广泛应用于户外电力设备，如游乐设施、泳池、喷泉等。
它可以监测设备是否存在漏电问题，及时切断电源，
保护人们的生命安全。
5.特殊环境：在一些特殊环境中，如潮湿环境、高温环境等，电气设
备容易出现漏电问题。
漏电保护器可以在这些环境中及时检测漏电现象，
并采取措施切断电源，防止触电事故的发生。
总的来说，漏电保护器在电气系统中起着至关重要的作用，它能够及
时检测和切断漏电现象，保护人身安全和电气设备的正常运行。
随着电气
设备的日益普及和安全问题的日益重视，漏电保护器的应用范围将会越来越广泛。
漏电保护器的选用、安装和运行范文
漏电保护器的选用、安装和运行范文一、选用漏电保护器的重要性漏电保护器是一种电气安全设备，用于保护人身安全和预防电气火灾。
在日常生活和工作中，电器设备故障或人为操作失误可能导致漏电事故的发生，如果没有漏电保护器进行及时切断电源，将会给人们的生命和财产造成严重损失。
因此，选用漏电保护器并正确地安装和维护是至关重要的。
二、漏电保护器的选用1、选择合适的类型漏电保护器通常分为以下几种类型：- 市电漏电保护器：适用于家庭、办公场所等市电供电环境。
- 太阳能漏电保护器：适用于太阳能发电系统及其相关设备。
- 工业漏电保护器：适用于工业和商业领域的电气设备和电力设施。
根据实际使用环境和需要，选择适当的类型。
2、确定额定电流漏电保护器的额定电流应根据实际负载电流来确定。
一般来说，额定电流应小于或等于负载电流的最大值。
3、选择适当的灵敏度漏电保护器的灵敏度决定了其对漏电电流的检测能力。
一般来说，家庭和办公环境中的漏电保护器灵敏度可选择在10mA到30mA之间，而工业环境中可以选择更高的灵敏度。
三、漏电保护器的安装1、安装位置漏电保护器应安装在电气控制柜、配电箱或电缆入户点等地，以便实现对整个电气设备或区域的漏电保护。
2、安装方式漏电保护器可以通过直接安装或插拔式安装两种方式进行安装。
直接安装适用于较小容量的漏电保护器，插拔式安装则适用于较大容量的漏电保护器。
3、接线方式在安装漏电保护器时，应按照产品说明书上的要求进行正确的接线。
一般来说，漏电保护器需要与主电源线路和负载电路进行连接。
四、漏电保护器的运行1、测试漏电保护器在正式投入使用之前，应对漏电保护器进行测试，以确保其正常工作。
测试方法可以是按下漏电测试按钮或使用专门的测试仪器进行测试。
2、定期检查和维护漏电保护器应定期检查和维护，以确保其正常运行。
在使用过程中，应定期检查漏电保护器的工作状态、连接线路的接触情况和灵敏度设置等，如果发现异常应及时进行维修或更换。
什么是三相四线漏电保护器- 三相四线漏电保护器的工作原理
什么是三相四线漏电保护器? 三相四线漏电保护器的工作原理导读:本文介绍在房屋装修，装修方挑选的一些知识事项，如果觉得很不错，欢迎点评和分享。
如今我们的生活已经完全离不开电,不过电虽然用途很大,却也很危险,我们在使用时通常都会有一些保护装置。
就像三相四线漏电保护器一样,它可以防止人身触电和漏电引起危险。
可很多朋友并不知道什么是三相四线漏电保护器以及三相四线漏电保护器的工作原理,接下来就让小编为大家介绍一下吧。
什么是三相四线漏电保护器三相自动漏电保护器是指具有对漏电流检测和判断的功能,而不具有切断和接通主回路功能的三相自动重合闸漏电保护开关能的漏电保护装置。
漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。
它可与大电流的自动开关,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。
当主回路有漏电流时,由于辅助接点和主回路开关的分离脱扣器串联成一回路。
因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路。
辅助接点也可以接通声、光信号装置,发出漏电报警信号,反映线路的绝缘状况。
三相四线总漏电保护开关多数用于整层楼或者整幢大楼的总电源控制.它的作用是用来保护供电线路的安全,漏电保护部分是用来防止被保护部分的电线(多数指火线)意外地与金属支架,壳架,棚架,墙壁,大地接触而有可能发生火灾事故,这种开关能自动跳闸,切断电源,防止事故的发生.三相四线漏电保护器的工作原理正常情况下,三相负荷电流和对地漏电流基本平衡,流过互感器一次线圈电流的相量和约为零,即由它在铁芯中产生的总磁通为零,零序互感器二次线圈无输出。
当发生触电时,触电电流通过大地成回路,亦即产生了零序电流。
这个电流不经过互感器一次线圈流回,破坏了平衡,于是铁芯中便有零序磁通,使二次线圈输出信号。
这个信号经过放大、比较元件判断,如达到预定动作值,即发执行信号给执行元件动作掉闸,切断电源。
由工作原理可见,当三相对地阻抗差异大,三相对地漏电流相量和达到保护器动作值时,将使断路器掉闸或送不上电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相四线制漏电保护器在生活和工业生产中的应用及其注意事项
作者：张安永晁宇晁兵李建军
来源：《建筑工程技术与设计》2014年第22期
【摘要】在生活和工业生产中较多的要用到大、中、小型用电设备，为了确保用电设备及操作人员人身安全，用电设备的配电方式大多采用漏电保护器或设备外壳保护接零或设备外壳保护接地等安全用电的保护措施。
漏电保护器的正确使用对电气设备的安全运行及操作人员的人身安全起到至关重要的作用，是防止直接接触电击事故和间接接触电击事故的有效措施之一，也是防止因电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故的技术措施，因此，在生活和工业生产中必须正确地选用、安装和使用三相四线制漏电保护器。
【关键词】三相四线制漏电保护器；选择；安装；应用；注意事项
1 漏电保护器的工作原理
三相四线制漏电保护器主要包括检测元件（零序电流互感器TA）、中间环节（包括放大器、比较器、脱扣器TL等）、执行元件（主开关GF）以及试验元件等几个部分。
在被保护电路工作正常、没有发生漏电或有人触电的情况下，由克希荷夫定律可知，通过TA一次侧的电流相量和等于零。
这样，TA的二次侧不产生感应电动势，漏电保护器不动作，系统保持正常供电。
当被保护电路发生漏电或有人触电时，则在故障点产生分流，即产生漏电电流Ik，通过零序电流互感器TA的一次侧各相电流的相量和不再等于零，一次线圈中产生剩余电流，在铁芯中出现了交变磁通，在交变磁通作用下便会感应二次线圈，二次侧线圈就有感应电动势产生，即产生漏电信号，此漏电信号经中间环节进行处理和比较，当其达到预定值时（一般情况下，设定漏电动作电流为≤30mA，设定漏电动作时间为≤0.1s），使主开关分励脱扣器线圈TL 通电，驱动主开关GF自动跳闸，切断故障电路，从而实现保护设备和人身的安全。
2 三相四线制漏电保护器的应用
2.1 三相四线制漏电保护器在日常生活中的应用
在日常生活中，三相四线制漏电保护器主要应用在机关、学校、宾馆、饭店、企事业单位和住宅等电源插座或插座回路；游泳池、喷水池、浴池的电气设备；安装在水中的供电线路和设备；医院中可能直接接触人体的电气医用设备等生活电器的配电线路的末端线路中；人员密集场所使用的客用、货用或客货两用电梯的控制电路中。
当此类电器设备因意外损坏漏电或致使电器设备本来不带电的金属外壳意外带电时，漏电保护器能够在瞬间切断设备的供电电源，从而保护设备和操作人员的人身安全。
2.2 三相四线制漏电保护器在工业生产中的应用
在工业生产中，三相四线制漏电保护器主要应用在以下动力设备的控制电路中：Ⅰ类移动式电气设备及手持式电动工具；生产车间固定的电气设备，如电动机、电加热器等；施工现场的电气机械设备，如卷扬机、电焊机、搅拌机、车床等；安装在户外的电气装置，如塔式及桥式起重机械等）；临时用电的电气设备等机械设备的配电线路及控制电路中。
3 漏电保护器的选择与安装
3.1 漏电保护器的选择
漏电保护器的选择应符合现行国家标准（GB 6829-2008）《剩余电流动作保护电器的一般要求》[1]和（GB l3955-2005）《剩余电流动作保护装置安装和运行》[2]的规定。
3.2 漏电保护器的安装
漏电保护器一般装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。
总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。
当选用辅助电源故障时不能自动断开的辅助电源型（电子式）产品时，应同时设置缺相保护。
总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
开关箱中漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应不大于0.1s。
使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流应不大于15mA，额定漏电动作时间应不大于0.1s。
3.3 漏电保护器接线
漏电保护器的正确使用接线方法应按图1选用。
3.4 漏电保护器的日常检测
漏电保护器应按产品说明书安装、使用，对搁置已久重新使用或连续使用的漏电保护器应定期检测其特性，发现问题应及时修理或更换。
用于手持式电动工具和移动式电气设备和不连续使用的漏电保护装置，应在每次使用前进行试验检测.漏电保护装置投入运行后，必须定期（每月至少一次）操作试验按钮，检查其动作特性是否正常，及时做好相关记录。
雷击活动期和用电高峰期应增加试验次数。
在漏电保护装置的操作试验按钮试验检测过程中，如漏电保护装置动作后，经检查未发现动作原因时，允许试送电一次。
如果再次动作，应查明原因找出故障，不得连续强行送电。
必要时对其进行动作特性试验，经检查确认漏电保护装置本身发生故障时，应在最短时间内予以更换。
严禁退出运行、私自撤除或强行送电。
4 三相四线制漏电保护器应用于单项的220V电路中时的注意事项
三相四线制漏电保护器也可应用于单项的220V电路中，但是漏电保护器上侧即电源侧接线方式需特别注意。
一般的三相四线制漏电保护器电源侧的接线端子从左到右的排列顺序为：第一个为零线接线端子，其余三个均为相（火）线接线端子。
220V的两根单项电源线在与三相四线制漏电保护器的电源侧连接之前，必须先使用试电笔确定出零线和相（火）线，然后把其连接在漏电保护器对应的接线端子上[电源相（火）线具体接在漏电保护器上侧哪一个相（火）线接线端子上，见下文]，这样才能使漏电保护器正常运行（见图2）。
如果零线和相（火）线与其对应的接线端子接反（见图3），那么漏电保护器将不能正常运行，会给以后的的设备运行和人身安全留下严重的触电安全隐患。
因行业标准（JGJ 46-2005）《施工现场临时用电安全技术规范》[3]中明确规定，所有的零线上严禁装设开关或断路器，所以三相四线制漏电保护器内部的零线是直通的（没有通断装置）。
当零线和相（火）线与其对应的接线端子接反时（见图3），无论漏电保护器的开关按钮处在合闸位置还是处在断开位置，漏电保护器下端电路的两根导线中（因为三相四线制漏电保护器内部的零线是直通的）始终有一根对大地具有220V的电压差。
当漏电保护器的开关按钮处在断开位置时，一般人会认为线路是不带电的，从而进行线路维修或电器设备的安装操作，这样极易出现人员触电伤亡事故。
这是一种非常危险的、错误的、应当禁止的接线方式。
三相四线制漏电保护器应用于单相的220V的电路中时，电源侧相（火）线与其对应的接线端子连接也需特别注意。
在三相四线制漏电保护器内部，零序电流互感器TA如需正常工作，其互感器线圈需搭接一根电源相（火）线。
一般情况下，零序电流互感器TA的这根电源相（火）线搭接在漏电保护器上电源侧三个电源相（火）线接线端子的其中某一个电源相（火）线接线端子上。
那么，三相四线制漏电保护器应用于单相的220V的电路中时，电源侧相（火）线就应接在漏电保护器上与零序电流互感器TA相搭接的电源相（火）线接线端子上（见图2），电源线接好以后，应使漏电保护器的开关按钮处在合闸位置，手动按下漏电保护器面板上的漏电试跳按钮，漏电保护器能够迅速跳闸切断电源，则表示漏电保护器能够正常工作。
这样当漏电保护器处在合闸正常运行的情况时，其下侧的保护线路或设备漏电或发生人员触电时，漏电保护器就能及时的自动跳闸，切断故障电路，从而实现保护设备和人身的安全。
否则，三相四线制漏电保护器应用于单相的220V的电路中时，只能起到手动开关的单一功能作用，其起不到漏电保护的作用（见图4）。
三相四线制漏电保护器无论是应用于380V的三相动力电路中，还是应用于单相的220V 的电路中，其电源侧接线方式均应注意。
漏电保护器的正确使用，已在现实的生活、建筑生产中发挥着重要的作用。
5 结束语
漏电保护器经常应用在我们的生活和建筑生产中，其正确选型、安装和使用对电气设备的安全运行及操作人员的人身安全起到至关重要的作用，正确使用漏电保护器是防止直接接触电击事故和间接接触电击事故的有效措施之一，也是因防止电气线路或电气设备接地故障而引起电气火灾和电气设备损坏事故的技术措施，同时也是确保电器设备正常运行的有效措施。
因此，在生活和建筑生产中必须正确地选用、安装和使用三相四线制漏电保护器，做到物尽其用，全面、正确地发挥出其应有的效能。
参考文献
[1] 中华人民共和国国家标准化指导性技术文件.（GB/Z 6829-2008）剩余电流动作保护电器的一般要求[S].北京：中国标准出版社，2008.
[2] 中华人民共和国国家标准.（GB 13955-2005）剩余电流动作保护装置安装和运行[S].北京：中国标准出版社，2005.
[3] 中华人民共和国行业标准.（JGJ 46-2005）施工现场临时用电安全技术规范[S].北京：中国建筑工业出版社，2005.。
