微机原理实验报告6
微机原理实验报告册(3篇)
第1篇一、实验目的1. 理解和掌握微机的基本组成和工作原理；2. 熟悉微机硬件设备和实验仪器的使用方法；3. 提高动手实践能力，培养解决实际问题的能力；4. 深入理解微机原理课程内容，为后续课程学习奠定基础。
二、实验内容1. 微机系统认识实验2. 微机硬件组成实验3. 微机指令系统实验4. 微机寻址方式实验5. 微机程序设计实验6. 微机接口技术实验三、实验仪器与设备1. 微机原理实验箱2. 示波器3. 数字万用表4. 计算机一台5. 实验指导书四、实验步骤与内容1. 微机系统认识实验（1）观察实验箱的结构，了解各个模块的功能；（2）熟悉实验箱的电源、复位、运行等按钮的使用方法；（3）学习微机系统的工作流程，包括加电、复位、启动等过程；（4）观察微机系统启动后的运行状态，了解各个模块的协同工作。
2. 微机硬件组成实验（1）观察实验箱的CPU、内存、I/O接口等硬件模块；（2）学习CPU的内部结构，包括寄存器、控制单元、运算单元等；（3）学习内存的存储原理，了解ROM、RAM等存储器的特点；（4）学习I/O接口的工作原理，了解中断、DMA等传输方式。
3. 微机指令系统实验（1）学习微机指令系统的基本格式，包括操作码、地址码等；（2）掌握微机指令系统的寻址方式，包括立即寻址、直接寻址、间接寻址等；（3）编写简单的汇编语言程序，实现加、减、乘、除等运算；（4）学习微机中断处理过程，了解中断向量表、中断服务程序等概念。
4. 微机寻址方式实验（1）学习微机寻址方式的基本概念，包括直接寻址、间接寻址、寄存器寻址等；（2）编写程序，实现不同寻址方式下的数据访问；（3）观察不同寻址方式对程序执行速度的影响。
5. 微机程序设计实验（1）学习汇编语言程序设计的基本方法，包括数据定义、指令编写、程序结构等；（2）编写简单的程序，实现数据交换、排序等操作；（3）学习微机程序的调试方法，包括单步执行、断点设置等。
6. 微机接口技术实验（1）学习微机接口技术的基本概念，包括并行接口、串行接口等；（2）观察实验箱中的并行接口、串行接口等模块，了解其工作原理；（3）编写程序，实现数据在并行接口、串行接口之间的传输；（4）学习微机中断处理在接口技术中的应用。
微机原理实验报告
微机原理实验报告概述：微机原理是计算机科学与技术专业中的一门重要课程，通过实验学习，可以加深对计算机内部运行原理的理解，提高软硬件的开发和调试能力。
本实验报告将介绍我对微机原理实验的学习和思考。
实验一：二进制转换实验在这个实验中，我首先了解了二进制数的概念以及其和十进制数的转换方法。
通过实际操作，我加深了对计算机内部数据表示方式的理解。
这对于后续学习计算机系统结构和编程语言至关重要。
实验二：逻辑门电路实验逻辑门电路是计算机硬件的基础组成部分，通过实验，我学会了使用逻辑门芯片构建各种逻辑电路，并能够通过真值表分析和验证逻辑电路的正确性。
这对于理解计算机内部的数据处理和控制逻辑有着直接的帮助。
实验三：运算器设计实验在这个实验中，我通过学习和设计算术逻辑单元(ALU)，了解了计算机的算术操作过程，并能够通过运算器实现基本算术运算。
这对于理解计算机内部数据的处理和计算机指令的执行有着重要的意义。
实验四：存储器与外设实验存储器是计算机系统的重要组成部分，通过实验，我深入了解了存储器的类型、组织结构和访问方式，并通过外设与存储器的交互，实践了计算机系统的输入和输出过程。
实验五：微处理器实验微处理器是计算机系统中最核心的部件，通过实验，我学习了微处理器的基本运行原理，能够通过汇编语言编写程序，并通过微处理器执行程序实现特定的功能。
这个实验为我今后学习计算机体系结构和操作系统打下了坚实的基础。
实验总结：通过这几个实验，我深入了解了微机原理课程的实践内容和相关知识。
实验的过程中，我不仅学会了使用仪器设备和工具，还培养了自己的动手能力和团队合作精神。
通过不断的实践，我对计算机内部结构和运行原理有了更深刻的理解，也提高了我的问题解决能力和创新思维。
未来展望：微机原理实验的学习只是计算机科学与技术专业中的一小部分。
我希望在今后的学习过程中能加深对计算机体系结构、操作系统、编程语言等方面的学习，并不断深入钻研，成为一名优秀的计算机科学与技术专业人才。
微机原理综合实验报告
滨江学院微机原理综合实验实验报告学生姓名学号专业信息工程班级2016级二Ｏ一八年十二月三十日微机原理综合实验实验一利用DEBUG调试程序调试程序段1、实验目的1）熟悉DEBUG有关命令的使用方法。
2）利用DEBUG掌握有关指令的功能。
3）利用DEBUG运行简单的程序段。
2、实验内容1）进入和退出DEBUG程序。
2）学会DEBUG中的D命令、E命令、R命令、T命令、A命令、G命令等的使用。
对于U命令、N命令、W命令等，也应试一下。
3）利用DEBUG，验证乘法、除法、加法、减法、带进位加、带借位减、堆栈操作指令、串操作指令的功能。
3、实验准备1）仔细阅读有关DEBUG命令的内容，对有关命令，都要事先准备好使用的例子。
2）作为例子，准备用A命令，输入在显示器上显示字符“S”的系统调用程序段。
3）阅读将AX左移9位的程序段。
4、实验步骤1）在DOS提示符下，进入DEBUG程序。
2）在DOS目录下启动DEBUG。
3）详细记录每一步所用的命令，以及查看结果的方法和具体结果。
5、实验报告要求1)如何启动和退出DEBUG程序。
2)整理每个DEBUG命令使用的方法，实际示例及执行结果。
3)启动DEBUG后，要装入某一个.EXE文件，应通过什么方法实现？实验结果：实验二分支程序实验1、实验目的1）掌握分支程序的设计方法。
2）掌握利用DEBUG修改参数、检查结果的方法。
3）掌握汇编语言源程序的编辑、汇编、连接及调试过程。
2、实验内容1）编写一个程序，显示AL寄存器中的两位十六进制数2）编写一个程序，判别键盘上输入的字符；若是1-9字符，则显示之；若为A-Z 或a-z字符，均显示“c”；若是回车字符<CR>(其ASCII码为0DH)，则结束程序，若为其它字符则不显示，继续等待新的字符输入。
3、实验准备1）编写实验内容要求的两个程序。
2）写出调试以上程序，即修改程序参数，检查结果的操作方法。
3）熟悉源程序汇编、连接命令的使用方法即要回答的内容。
微机原理的实验报告
一、实验目的1. 理解微机的基本组成和各部件的功能；2. 掌握微机的工作原理和指令系统；3. 熟悉汇编语言程序设计的基本方法；4. 提高动手能力和实际操作技能。
二、实验内容1. 微机系统组成实验（1）实验目的：了解微机的基本组成和各部件的功能。
（2）实验内容：观察并记录微机系统的各个部件，如CPU、内存、硬盘、主板等，并了解它们的功能。
（3）实验步骤：①观察微机系统各个部件的连接情况；②了解各个部件的功能和作用；③分析微机系统的整体结构。
2. 微机工作原理实验（1）实验目的：掌握微机的工作原理。
（2）实验内容：观察并记录微机工作过程中的各个阶段，如指令的取指、译码、执行等。
（3）实验步骤：①观察微机工作过程中的各个阶段；②了解各个阶段的功能和作用；③分析微机工作原理。
3. 指令系统实验（1）实验目的：熟悉汇编语言指令系统。
（2）实验内容：学习汇编语言的基本指令，如数据传送指令、算术运算指令、逻辑运算指令等。
（3）实验步骤：①学习汇编语言的基本指令；②编写简单的汇编语言程序，实现数据传送、算术运算、逻辑运算等功能；③调试程序，观察程序运行结果。
4. 汇编语言程序设计实验（1）实验目的：提高汇编语言程序设计能力。
（2）实验内容：编写一个汇编语言程序，实现以下功能：①计算两个数的和；②判断一个数是否为偶数；③输出程序运行结果。
（3）实验步骤：①编写汇编语言程序，实现上述功能；②调试程序，观察程序运行结果；③分析程序运行过程，确保程序正确性。
三、实验结果与分析1. 微机系统组成实验：通过观察和记录微机系统的各个部件，了解了微机的基本组成和各部件的功能。
2. 微机工作原理实验：通过观察微机工作过程中的各个阶段，掌握了微机的工作原理。
3. 指令系统实验：通过学习汇编语言的基本指令，熟悉了汇编语言指令系统。
4. 汇编语言程序设计实验：通过编写汇编语言程序，提高了汇编语言程序设计能力。
四、实验心得通过本次微机原理实验，我对微机的基本组成、工作原理和指令系统有了更深入的了解。
微机原理实验报告

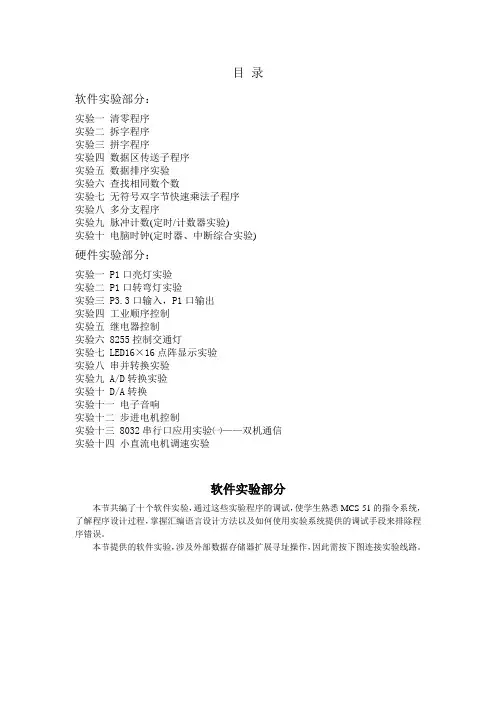

目录软件实验部分：实验一清零程序实验二拆字程序实验三拼字程序实验四数据区传送子程序实验五数据排序实验实验六查找相同数个数实验七无符号双字节快速乘法子程序实验八多分支程序实验九脉冲计数(定时/计数器实验)实验十电脑时钟(定时器、中断综合实验)硬件实验部分：实验一 P1口亮灯实验实验二 P1口转弯灯实验实验三 P3.3口输入，P1口输出实验四工业顺序控制实验五继电器控制实验六 8255控制交通灯实验七 LED16×16点阵显示实验实验八串并转换实验实验九 A/D转换实验实验十 D/A转换实验十一电子音响实验十二步进电机控制实验十三 8032串行口应用实验㈠——双机通信实验十四小直流电机调速实验软件实验部分本节共编了十个软件实验，通过这些实验程序的调试，使学生熟悉MCS-51的指令系统，了解程序设计过程，掌握汇编语言设计方法以及如何使用实验系统提供的调试手段来排除程序错误。
本节提供的软件实验，涉及外部数据存储器扩展寻址操作，因此需按下图连接实验线路。
1．将存储器单元的D0—D7总线接口用8芯扁平线与数据总线单元D0—D7的任一接口相连，存储器单元的A0—A7地址接口与地址总线单元（低8）A0—A7的任一接口相连，存储器单元的A8—A12地址接口与地址总线单元（高8）A8—A12的任一接口相连。
注意外部扩充的数据区的有效范围。
2．存储器单元的WE/PGM插孔与六位LED左下方的IOWE插孔相连。
3．存储器单元的OE插孔与六位LED左下方的IORD插孔相连。
4．存储器单元的CS1插孔与六位LED右下方的IOWE插孔相连。
实验一清零程序一、实验目的掌握汇编语言设计和调试方法，熟悉键盘操作。
二、实验内容把2000H-20FFH的内容清零三、程序框图四、实验步骤用连续或单步方式运行程序，检查2000-20FF中执行程序前后的内容变化。
五、思考假使把2000H-20FFH中的内容改成FF，如何修改程序。
微机原理实验报告
微机原理实验报告一、实验目的本次微机原理实验的主要目的是通过实际操作和观察，深入理解微机系统的工作原理和组成结构，掌握微机系统的编程和调试方法，提高我们对微机原理的实际应用能力。
二、实验设备1、计算机一台2、微机原理实验箱一套三、实验内容1、 8255 并行接口实验了解 8255 芯片的工作原理和编程方法。
通过编程实现 8255 芯片的 A 口、B 口、C 口的输入输出控制。
2、 8253 定时/计数器实验掌握 8253 芯片的工作方式和编程要点。
利用 8253 芯片实现定时和计数功能。
3、 8259 中断控制器实验学习 8259 芯片的中断管理机制。
编写中断服务程序，实现中断响应和处理。
四、实验原理1、 8255 并行接口8255 是一种可编程的并行接口芯片，具有 A、B、C 三个 8 位端口。
通过对控制字的编程，可以设置各个端口的工作方式为输入或输出。
2、 8253 定时/计数器8253 包含三个独立的 16 位计数器，每个计数器可以工作在不同的方式下，如方式 0 到方式 5。
通过对计数器的初值设置和控制字编程，可以实现定时和计数功能。
3、 8259 中断控制器8259 用于管理外部中断请求，可实现中断优先级的判断和中断嵌套。
通过对 8259 的初始化编程，可以设置中断触发方式、中断向量等。
五、实验步骤1、 8255 并行接口实验连接实验电路，将 8255 芯片与实验箱上的相关引脚连接好。
编写程序，设置 8255 的控制字，使 A 口为输出，B 口为输入。
向 A 口输出数据，从 B 口读取数据，并观察实验结果。
2、 8253 定时/计数器实验连接实验电路，将 8253 芯片与实验箱上的相关引脚连接好。
编写程序，设置 8253 计数器 0 的工作方式为方式 2，初值为 1000。
启动计数器，观察输出引脚的波形变化。
3、 8259 中断控制器实验连接实验电路，将 8259 芯片与实验箱上的相关引脚连接好。
微机原理的实验报告
微机原理的实验报告一、实验目的本实验旨在深入理解微机原理的相关知识，并通过实践操作，掌握微机原理的实验方法与技巧。
二、实验内容1. 搭建微机实验系统：根据实验所需，搭建适当的微机实验系统，包括各种硬件设备的连接与设置。
2. 硬件接口的实验：通过连接不同的硬件接口，进行实验操作，学习硬件接口的使用方法和原理。
3. 程序设计与调试实验：使用相应的汇编语言或高级语言，编写程序并进行调试，观察程序的执行结果。
4. 中断实验：通过调用不同的中断服务例程，进行实验操作，学习中断的使用原理和应用场景。
三、实验步骤与结果1. 实验步骤：(1) 搭建微机实验系统：按照实验指导书的要求，连接各种硬件设备，确保能够正常工作。
(2) 硬件接口的实验：选择一个硬件接口，例如并行口，通过编写相应的程序，实现读取和输出数据的功能。
观察实验现象并记录。
(3) 程序设计与调试实验：根据实验要求，选择适当的编程语言，编写相应的程序，并进行调试。
观察程序的执行结果，并记录相关数据。
(4) 中断实验：选择一个中断服务例程，例如键盘中断，通过编写相应的程序，实现对键盘输入的响应。
观察实验现象并记录相关数据。
2. 实验结果：(1) 硬件接口的实验结果：通过编写程序并连接硬件接口，成功读取和输出数据，实现了相应的功能。
(2) 程序设计与调试实验结果：编写的程序能够正确执行，并得到了预期的结果。
(3) 中断实验结果：编写的程序能够响应相应的中断信号，并实现了对键盘输入的处理。
四、实验分析与讨论1. 实验分析：通过本次实验，我们深入了解了微机原理的相关知识，并通过实践操作，掌握了微机原理的实验方法和技巧。
2. 实验讨论：在实验过程中，我们遇到了一些困难和问题，例如硬件接口的连接和调试，程序的编写和调试等。
但通过彼此的合作与讨论，我们最终解决了这些问题，并成功完成了实验。
五、实验总结通过本次实验，我们对微机原理有了更深入的理解，并通过实践操作，掌握了微机原理的实验方法和技巧。
微机原理与应用实验报告6
微机原理与应⽤实验报告6实验10 串⾏通信技术⼀、实验⽬的1. 了解异步串⾏通信原理2. 掌握MSP430异步串⾏通信模块及其编程⽅法⼆、实验任务1. PC机上的串⾏通信接⼝及其控制程序的使⽤1.1 任务要求参看讲义，了解PC机的标准异步串⾏接⼝协议，从⽹络学堂下载“串⼝调试助⼿程序”，⽤D型9针孔-孔交叉线连接两台PC机的串⼝，利⽤“串⼝调试助⼿程序”控制PC机串⼝，实现两台PC机之间字符串的传送。
1.2 任务实现已完成。
2. 掌握单⽚机与PC机串⾏通信的硬件连接2.1 任务要求参看附录D实验板原理图，了解MSP430F1xx串⼝模块相关引脚和实验板串⼝接线（插座S3: P3.4-UTXD0，P3.5-URXD0，P3.6-UTXD1，P3.7-URXD1），及其经RS-232电平转换后的信号（插针P7: TXD0，RXD0）。
思考：设计单⽚机与PC机进⾏串⾏通信时，硬件设计有哪些需要注意的事项？2.2 任务实现已完成。
设计需注意硬件相容与软件相容必须⼀致，即硬件相容的地⽅，必须也是软件相容的，⽐如UART0和UART1两个端⼝是针型还是孔型要符合它们的接线⽅式是male还是female （即TxD和RxD已交叉还是未交叉）。
3. 查询⽅式控制串⾏通信的收发3.1 任务要求采⽤查询⽅式控制单⽚机串⼝的接收和发送，在实验板上设计连线，编程实现接收PC 机的串⼝发送来的字符串，字符串以字符@结尾，MCU将接收到的字符串保存在RAM中，收到字符@后，MCU开始将收到的字符串发给PC机，PC机侧⽤串⼝助⼿程序接收并显⽰收到的字符串。
思考：1）如果采⽤单⽚机的串⼝1完成，如何设计实验连线，程序该如何修改？2）如果两个单⽚机进⾏串⾏通信，如何设计连线和编程？3）如果波特率改为2400bps，如何编程完成？波特率改为38400bps呢？3.2 任务实现程序如下所⽰：#include "msp430.h" ; #define controlled include file NAME main ; module namePUBLIC main ; make the main label vissible; outside this moduleORG 0FFFEhDC16 init ; set reset vector to 'init' labelRSEG DATA16_NBUFFER DS8 100RSEG DATA16_Cstringend: DB '@'RSEG CSTACK ; pre-declaration of segmentRSEG CODE ; place program in 'CODE' segment init: MOV #SFE(CSTACK), SP ; set up stack main: NOP ; main programMOV.W #WDTPW+WDTHOLD,&WDTCTL ; Stop watchdog timerCALL #UART0_INITAA: MOV #0,R13MOV #0,R14MOV #BUFFER,R5Rchk: BIT.B #URXIFG0,&IFG1JZ RchkMOV.B &U0RXBUF,BUFFER(R13)CMP.B BUFFER(R13),stringend(R14)JZ TchkINC R13JMP RchkTchk: BIT.B #UTXIFG0,&IFG1JZ TchkMOV.B @R5+,&U0TXBUFDEC R13JNZ TchkJMP AAUART0_INIT:BIS.B #SWRST, &U0CTLBIS.B #BIT4+BIT5, &P3SELBIS.B #PENA+PEV+SPB+CHAR,&U0CTLMOV.B #SSEL0,&U0TCTLBIS.B #URXEIE,&U0RCTLMOV.B #03h,&U0BR0MOV.B #0h,&U0BR1MOV.B #55h,&U0MCTLBIS.B #UTXE0+URXE0, &ME1BIC.B #SWRST,&U0CTLRETEND波特率寄存器值计算如下：N=ACLKbaud rate=327689600=3.41≈03h故U0BR0=03h,U0BR1=0h0.41 ×101起始位+8数据位+1偶校验≈4故U0MCTL=1010101b=55h如果采⽤单⽚机的串⼝1完成，需⽤孔-孔交叉线连接实验板的串⼝1和PC机的串⼝。
微机原理综合实训报告
通过本次微机原理综合实训，使学生掌握微型计算机的基本组成、工作原理以及常用接口技术，培养学生动手实践能力、分析问题和解决问题的能力。
具体目标如下：1. 熟悉微型计算机的硬件组成，了解各部件的功能和相互关系。
2. 掌握微机原理与接口技术的基本知识，如总线、中断、DMA等。
3. 学会使用常用接口芯片，如8255、8259、8253等。
4. 能够进行简单的微机原理设计与实现。
二、实训内容1. 微型计算机硬件组成实验（1）了解微型计算机的基本组成，包括中央处理器（CPU）、存储器、输入输出设备、总线等。
（2）学习CPU的内部结构，了解指令系统、寻址方式等。
（3）了解存储器的分类、容量、速度等参数，学习存储器扩展技术。
（4）学习输入输出设备的工作原理，掌握常用接口芯片的使用方法。
2. 微机原理与接口技术实验（1）学习总线、中断、DMA等基本概念，了解其工作原理。
（2）学习8255并行接口芯片的应用，实现LED显示、按键输入等功能。
（3）学习8259中断控制器芯片的应用，实现中断处理。
（4）学习8253定时/计数器芯片的应用，实现定时功能。
3. 系统设计与实现（1）根据实训要求，设计一个简单的微机系统。
（2）确定系统硬件组成，选择合适的接口芯片。
（3）编写系统软件，实现系统功能。
（4）进行系统调试，确保系统稳定运行。
1. 实验准备（1）了解实验目的、内容和方法。
（2）查阅相关资料，掌握实验所需知识和技能。
（3）准备实验仪器和设备，如示波器、逻辑分析仪等。
2. 实验操作（1）按照实验步骤进行操作，观察实验现象。
（2）记录实验数据，分析实验结果。
（3）针对实验过程中遇到的问题，查阅资料、请教老师，解决问题。
3. 系统设计与实现（1）根据实训要求，确定系统设计方案。
（2）进行硬件选型，设计电路图。
（3）编写系统软件，实现系统功能。
（4）进行系统调试，确保系统稳定运行。
四、实训成果1. 完成微型计算机硬件组成实验，掌握微型计算机的基本组成和工作原理。
微机原理综合实验报告
微机原理综合实验报告随着计算机技术的不断发展，微机已经成为了我们日常工作和生活中不可或缺的一部分。
为了更好地了解微机的工作原理和实践应用，我们进行了微机原理的综合实验，本文将对此次实验进行详细的讲解和总结。
一、实验目的本次实验的主要目的是通过搭建计算机系统的全部硬件及连接，熟悉和掌握微机的工作原理和实际应用，实践操作模拟简单的计算机应用程序等。
二、实验步骤1.准备工作：搭建计算机实验系统所需的硬件和软件，包括主板、处理器、硬盘、内存、显示器等，同时，将各部件连接起来。
2.开机自检：按下计算机开机键后进行自检，检查各部件是否正常工作。
3.进入BIOS：进入BIOS设置，为系统配置提供支持。
4.安装操作系统：安装Windows操作系统5.应用程序：安装并应用简单的计算机应用程序，如表格制作、文档编辑等。
三、实验结果分析通过本次实验，我们深入了解了微机的硬件构成和软件运行原理，加深了对微机工作原理的认识。
在实践操作中，我们对计算机系统在实际应用中的硬件和软件环境有了深刻的认识和了解。
四、实验中遇到的问题及解决方法在实验中，我们遇到了一些问题，如计算机开机时无法启动、操作系统无法正常安装、硬件连接不正确等。
这些问题的出现主要是由于我们操作时没有细心和认真，没有按照实验指导书的步骤操作。
针对这些问题，我们仔细检查操作过程中的每一个步骤，重新进行操作，直至问题得到解决。
五、结论通过本次实验，我们深刻了解了微机的硬件构成和软件运行原理，了解了微机在实际应用中的硬件和软件环境。
同时，我们还掌握了微机应用的基本技能，如软件安装、简单文件的制作和编辑等。
通过实验的过程，我们深入体验了计算机系统的基本构成及实践应用，并发现并解决了其中存在的问题和疑问，从而加深了对计算机系统的理解和认识，为今后我们的进一步学习和实践打下了坚实的基础。
