洁净室压差怎么调整

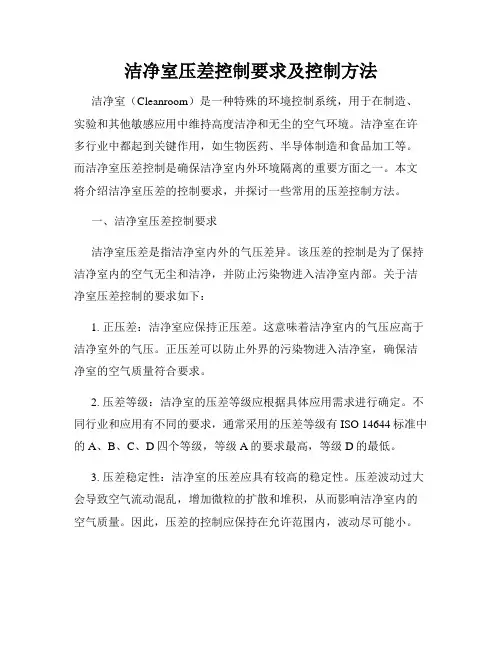

洁净室压差控制要求及控制方法
洁净室压差控制要求及控制方法洁净室（Cleanroom）是一种特殊的环境控制系统，用于在制造、实验和其他敏感应用中维持高度洁净和无尘的空气环境。
洁净室在许多行业中都起到关键作用，如生物医药、半导体制造和食品加工等。
而洁净室压差控制是确保洁净室内外环境隔离的重要方面之一。
本文将介绍洁净室压差的控制要求，并探讨一些常用的压差控制方法。
一、洁净室压差控制要求洁净室压差是指洁净室内外的气压差异。
该压差的控制是为了保持洁净室内的空气无尘和洁净，并防止污染物进入洁净室内部。
关于洁净室压差控制的要求如下：1. 正压差：洁净室应保持正压差。
这意味着洁净室内的气压应高于洁净室外的气压。
正压差可以防止外界的污染物进入洁净室，确保洁净室的空气质量符合要求。
2. 压差等级：洁净室的压差等级应根据具体应用需求进行确定。
不同行业和应用有不同的要求，通常采用的压差等级有ISO 14644标准中的A、B、C、D四个等级，等级A的要求最高，等级D的最低。
3. 压差稳定性：洁净室的压差应具有较高的稳定性。
压差波动过大会导致空气流动混乱，增加微粒的扩散和堆积，从而影响洁净室内的空气质量。
因此，压差的控制应保持在允许范围内，波动尽可能小。
4. 通风量控制：洁净室的通风系统应能够提供足够的空气流量，以保持正压差和压差稳定。
通风量的控制是实现压差控制的重要手段之一。
二、洁净室压差控制方法为了满足洁净室压差的要求，需要采取适当的控制方法。
以下是一些常用的洁净室压差控制方法：1. 风机调速：洁净室的通风系统通常采用风机进行空气循环。
通过调整风机的转速来控制通风量，从而调节洁净室的内外压差。
2. 门窗密封：洁净室的门窗应具有良好的密封性能，以防止外界空气的渗透。
可采用气密性好的材料制作门窗，并加装密封胶条等措施，确保密封性能。
3. 空气过滤：洁净室的通风系统应配置高效空气过滤器，以阻拦微粒和污染物进入洁净室。
根据不同的洁净等级，可选用不同精度的过滤器。
洁净室的压差控制方法及控制要求
洁净室的压差控制方法及控制要求【摘要】对洁净室常用的压差控制方法进行归纳及讨论，总结了洁净室压差控制的要求。
本文从便于实现压力控制和节能的角度出发，提出了对洁净室的压差风量进行主动控制的观点和并通过实验初步探讨了相应的控制方法。
【关键词】洁净室压差控制1•引言洁净室是指悬浮粒子浓度受控的房间。
对于洁净室而言，维持其洁净度级别至关重要，是进行洁净室内相关生产活动的必需条件。
一般来说，洁净室的设计、建造和运行都要尽量减少周围环境对洁净室内部空间的干扰和影响，而压差控制是维持洁净室洁净度等级、减少外部污染、防止交叉污染的最重要、最有效的手段。
洁净室静压差具有如下作用：(1)洁净室门窗关闭时，防止周围环境的污染由门窗缝隙渗入洁净室内。
(2)洁净室门窗开启时，保证足够的气流速度，尽量减少门窗开启和人员进入瞬时进入洁净室的气流，保证气流方向，以便把进入的污染减小到最低程度。
当洁净室内工艺生产或活动使得室内空气内含高危险性的物质，如青霉素等高致敏性药物、咼传染性咼危险的病毒、细菌等，洁净室压差需保持相对负压。
国内外标准、规范［3］，［4］，［5］，［6］，［7］，［8］，［9］对于洁净室的对外压差做了规定，或者给出了压差控制的要求和指南。
本文将讨论洁净室压差控制的要求，并对洁净室压差控制的方法进行探讨。
)洁净室压差的建立洁净室的测试和检测是建设施工单位依据设计单位设计施工图纸，在所有通风和空调设计安装到位后，对一些项目进行的分项分别测试和测定，主要有风量调试和压差调试，洁净度测试，洁净室室内温、湿度的测定。
(1)风量调试：根据设计施工图纸设计计算的送、回管路；设计风量的大小，确定各管路送回风阀门的开启状态，以及各支路风量大小来测试。
本文不在赘述。
(2)洁净度测试：分为空态条件下测试、静态条件下测试、动态条件下测试，分别测试洁净室内粉尘的含量。
空态条件下测试是指系统（洁净室）已处于正常运行状态，但工艺设备、生产人员还未进入情况下测试的。
洁净室的压差控制方法及控制要求
洁净室的压差控制方法及控制要求【摘要】对洁净室常用的压差控制方法进行归纳及讨论，总结了洁净室压差控制的要求。
本文从便于实现压力控制和节能的角度出发, 提出了对洁净室的压差风量进行主动控制的观点和并通过实验初步探讨了相应的控制方法。
【关键词】洁净室压差控制1．引言洁净室是指悬浮粒子浓度受控的房间。
对于洁净室而言，维持其洁净度级别至关重要，是进行洁净室内相关生产活动的必需条件。
一般来说，洁净室的设计、建造和运行都要尽量减少周围环境对洁净室内部空间的干扰和影响，而压差控制是维持洁净室洁净度等级、减少外部污染、防止交叉污染的最重要、最有效的手段。
洁净室静压差具有如下作用：（1）洁净室门窗关闭时，防止周围环境的污染由门窗缝隙渗入洁净室内。
（2）洁净室门窗开启时，保证足够的气流速度，尽量减少门窗开启和人员进入瞬时进入洁净室的气流，保证气流方向，以便把进入的污染减小到最低程度。
当洁净室内工艺生产或活动使得室内空气内含高危险性的物质，如青霉素等高致敏性药物、高传染性高危险的病毒、细菌等，洁净室压差需保持相对负压。
国内外标准、规范[3]，[4]，[5]，[6]，[7]，[8]，[9] 对于洁净室的对外压差做了规定，或者给出了压差控制的要求和指南。
本文将讨论洁净室压差控制的要求，并对洁净室压差控制的方法进行探讨。
一）洁净室压差的建立洁净室的测试和检测是建设施工单位依据设计单位设计施工图纸，在所有通风和空调设计安装到位后，对一些项目进行的分项分别测试和测定，主要有风量调试和压差调试，洁净度测试，洁净室室内温、湿度的测定。
（1）风量调试：根据设计施工图纸设计计算的送、回管路；设计风量的大小，确定各管路送回风阀门的开启状态，以及各支路风量大小来测试。
本文不在赘述。
（2）洁净度测试：分为空态条件下测试、静态条件下测试、动态条件下测试，分别测试洁净室内粉尘的含量。
空态条件下测试是指系统（洁净室）已处于正常运行状态，但工艺设备、生产人员还未进入情况下测试的。

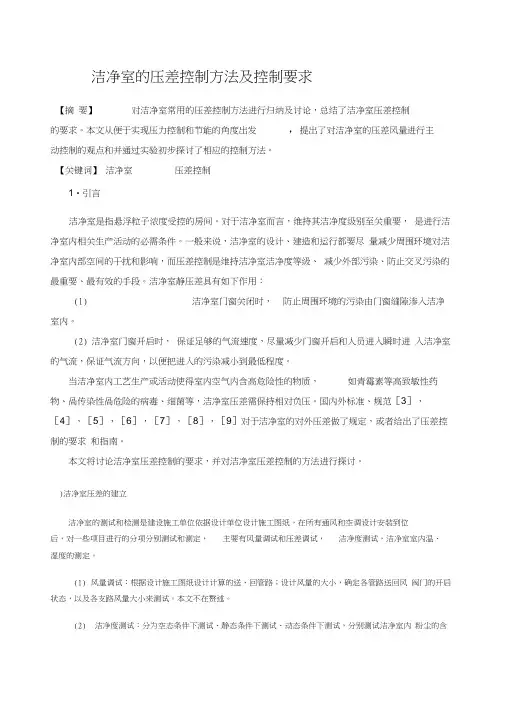

洁净室的压差控制方法及控制要求
洁净室的压差控制方法及控制要求【摘要】对洁净室常用的压差控制方法进行归纳及讨论，总结了洁净室压差控制的要求。
本文从便于实现压力控制和节能的角度出发, 提出了对洁净室的压差风量进行主动控制的观点和并通过实验初步探讨了相应的控制方法。
【关键词】洁净室压差控制1．引言洁净室是指悬浮粒子浓度受控的房间。
对于洁净室而言，维持其洁净度级别至关重要，是进行洁净室内相关生产活动的必需条件。
一般来说，洁净室的设计、建造和运行都要尽量减少周围环境对洁净室内部空间的干扰和影响，而压差控制是维持洁净室洁净度等级、减少外部污染、防止交叉污染的最重要、最有效的手段。
洁净室静压差具有如下作用：（1）洁净室门窗关闭时，防止周围环境的污染由门窗缝隙渗入洁净室内。
（2）洁净室门窗开启时，保证足够的气流速度，尽量减少门窗开启和人员进入瞬时进入洁净室的气流，保证气流方向，以便把进入的污染减小到最低程度。
当洁净室内工艺生产或活动使得室内空气内含高危险性的物质，如青霉素等高致敏性药物、高传染性高危险的病毒、细菌等，洁净室压差需保持相对负压。
国内外标准、规范[3]，[4]，[5]，[6]，[7]，[8]，[9] 对于洁净室的对外压差做了规定，或者给出了压差控制的要求和指南。
本文将讨论洁净室压差控制的要求，并对洁净室压差控制的方法进行探讨。
一）洁净室压差的建立洁净室的测试和检测是建设施工单位依据设计单位设计施工图纸，在所有通风和空调设计安装到位后，对一些项目进行的分项分别测试和测定，主要有风量调试和压差调试，洁净度测试，洁净室室内温、湿度的测定。
（1）风量调试：根据设计施工图纸设计计算的送、回管路；设计风量的大小，确定各管路送回风阀门的开启状态，以及各支路风量大小来测试。
本文不在赘述。
（2）洁净度测试：分为空态条件下测试、静态条件下测试、动态条件下测试，分别测试洁净室内粉尘的含量。
空态条件下测试是指系统（洁净室）已处于正常运行状态，但工艺设备、生产人员还未进入情况下测试的。
洁净区“压差”如何控制？
洁净区“压差”如何控制？在一定空间范围内，将空气中的微粒子、有害空气、细菌等污染物排除，并将室内温度、洁净度、压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内的工程学科。
气流→初效净化→加湿段→加热段→表冷段→中效净化→风机送风→管道→高效净化风口→吹入房间→带走尘埃细菌等颗粒→回风百叶窗→初效净化，重复以上过程，即可达到净化目的，即为净化空间。
什么是“压差”大家都知道，“人往高处走，水往低处流”，大自然中的空气也是随风流动，实际上这种流体的运动，都离不开“压差”的作用。
在洁净区内，各个房间相对于室外大气的压力差，我们称之为“绝对压差”。
每个相邻房间、相邻区域的压力差，我们称之为“相对压差”，简称“压差”。
我们假设A房间的绝对压差为P1，B房间的绝对压差为P2，那么A-B之间的压差为△P=P2-P1。
有时候因为语言习惯，我们会把“绝对压差”和“相对压差”都简称“压差”，比如我们说“xx房间的压差”，指的就是房间对室外的“绝对压差”，比如我们说“xx房间和xx房间的压差”,指的就是两个房间的“相对压差”。
洁净室的换气次数和压差的关系一个洁净室的换气次数与这个洁净室相对外界的压差大小是没有关系的。
换气次数是某洁净空间单位时间内总进风量/该空间容积的商。
空间内的污染物质越多、洁净级别越高需要的换气次数越多。
空间的压力是进风量大于回风量的余量维持某一压力水平。
压差是相邻空间的压力之间的差值。
“压差”的作用因为空气总是从绝对压差高的地方流向绝对压差低的地方，所以，我们必须保证洁净度越高的房间绝对压差越高，洁净度越低的房间绝对压差越低。
这样，当洁净室在正常工作或房间的密闭性受到破坏时（比如开门），空气都能从洁净度高的区域流向洁净度低的区域，使高洁净级别的房间的洁净度不受到低级别房间的空气的污染和干扰。
因为这种污染和交叉污染是无形的，被很多人所忽视的，同时，这种污染又是非常严重的、不可逆转的，一旦被污染，后患无穷。
洁净室的压差控制方法及控制要求
洁净室的压差控制方法及控制要求【摘要】对洁净室常用的压差控制方法进行归纳及讨论，总结了洁净室压差控制的要求。
本文从便于实现压力控制和节能的角度出发，提出了对洁净室的压差风量进行主动控制的观点和并通过实验初步探讨了相应的控制方法。
【关键词】洁净室压差控制1.引言洁净室是指悬浮粒子浓度受控的房间。
对于洁净室而言，维持其洁净度级别至关重要, 是进行洁净室内相关生产活动的必需条件。
一般来说，洁净室的设计、建造和运行都要尽量减少周围环境对洁净室内部空间的干扰和影响，而压差控制是维持洁净室洁净度等级、减少外部污染、防止交叉污染的最重要、最有效的手段。
洁净室静压差具有如下作用:（1）洁净室门窗关闭时，防止周围环境的污染由门窗缝隙渗入洁净室内。
（2）洁净室门窗开启时，保证足够的气流速度，尽量减少门窗开启和人员进入瞬时进入洁净室的气流，保证气流方向，以便把进入的污染减小到最低程度。
当洁净室内工艺生产或活动使得室内空气内含高危险性的物质，如青霉素等高致敏性药物、高传染性高危险的病毒、细菌等，洁净室压差需保持相对负压。
国内外标准、规范［3］, ［4］，［5］，［6］，［7］，［8］，［9］对于洁净室的对外压差做了规定，或者给出了压差控制的要求和指南。
本文将讨论洁净室压差控制的要求，并对洁净室压差控制的方法进行探讨。
）洁净室压差的建立洁净室的测试和检测是建设施工单位依据设计单位设计施工图纸，在所有通风和空调设计安装到位后，对一些项目进行的分项分别测试和测定，主要有风量调试和压差调试，洁净度测试，洁净室室内温、湿度的测定。
（1）风量调试：根据设计施工图纸设计计算的送、回管路；设计风量的大小，确定各管路送回风阀门的开启状态，以及各支路风量大小来测试。
本文不在赘述。
（2）洁净度测试：分为空态条件下测试、静态条件下测试、动态条件下测试，分别测试洁净室内粉尘的含量。
空态条件下测试是指系统（洁净室）已处于正常运行状态, 但工艺设备、生产人员还未进入情况下测试的。
如何控制洁净室的压差
如何控制洁净室的压差?如何控制洁净室的压差呢?今天就以制药行业为例，来进行说明，制药企业HVAC(空调净化)系统是保证药品质量的关键系统之一，而压差控制在制药企业净化空调系统中是一个关键的环节。
例如无尘厂房必须保持一定的正压使外界未经净化的空气不会进人净化区域，保证洁净级别;并且通过对各净化区域的不同的压差控制，达到净化分区的作用。
只有保证合理的气流组织和对压差的有效控制，才能达到GMP规定的洁净度要求和工艺要求。
压差控制在实现中是比较困难，特别是在生物制药安全实验室中，要得到并保持精确、稳定的压差对于控制工程师而言绝对是一件具有挑战性的任务。
因此在设计压差控制系统时，必须要根据实际情况从以下几个方面进行分析和确定:①风险分析评估;②定风量系统和变风量系统选择;③压差控制和余风量控制方法;④控制信号与噪声的影响;⑤制稳定性及响应速度;⑥建筑结构对压差控制的影响;风管泄漏对压力控制的影响。
GMP第十六条规定：洁净室(区)的窗户、天棚及进入室内的管道、风口、灯具与墙壁或天棚的连接部位均应密封。
空气洁净级别不同的相邻房间之间的静压差应>5Pa，洁净室(区)与室外大气的静压差应>10Pa，并应有指示压差的装置。
为达到这一要求，制药企业生产必须设置HVAC系统。
一、HVAC系统的构成HVAC系统的任务是保证洁净室的空气参数达到所要求的状态，通常由通风系统、空气处理设备、冷源/热源、空调水系统及自控系统组成，其构造概况如图所示。
HVAC系统构造(1)通风系统：包括送风系统、回风系统及排风系统。
(2)空气处理设备：利用物理方法对空气进行各种处理(净化、加热、冷却、加湿、除湿等)以达到规定状态。
(3)冷、热源：冷源通常是各类冷水机组等制冷设备，其为空气处理设备提供7～12℃低温水;热源通常包括电加热器、锅炉、热水及热泵机组等，为空气处理设备提供热量。
(4)空调水系统：包括循环水泵及其管路系统。
(5)自控系统：包括空气净化、温湿度控制、压差控制及安全、节能方面的自动控制和调节装置。
洁净室的压差控制方法及控制要求
洁净室的压差控制方法及控制要求【摘要】对洁净室常用的压差控制方法进行归纳及讨论,总结了洁净室压差控制的要求。
本文从便于实现压力控制与节能的角度出发, 提出了对洁净室的压差风量进行主动控制的观点与并通过实验初步探讨了相应的控制方法。
【关键词】洁净室压差控制1.引言洁净室就是指悬浮粒子浓度受控的房间。
对于洁净室而言,维持其洁净度级别至关重要,就是进行洁净室内相关生产活动的必需条件。
一般来说,洁净室的设计、建造与运行都要尽量减少周围环境对洁净室内部空间的干扰与影响,而压差控制就是维持洁净室洁净度等级、减少外部污染、防止交叉污染的最重要、最有效的手段。
洁净室静压差具有如下作用:(1)洁净室门窗关闭时, 防止周围环境的污染由门窗缝隙渗入洁净室内。
(2)洁净室门窗开启时, 保证足够的气流速度,尽量减少门窗开启与人员进入瞬时进入洁净室的气流,保证气流方向,以便把进入的污染减小到最低程度。
当洁净室内工艺生产或活动使得室内空气内含高危险性的物质,如青霉素等高致敏性药物、高传染性高危险的病毒、细菌等,洁净室压差需保持相对负压。
国内外标准、规范[3], [4],[5],[6],[7],[8],[9] 对于洁净室的对外压差做了规定,或者给出了压差控制的要求与指南。
本文将讨论洁净室压差控制的要求,并对洁净室压差控制的方法进行探讨。
一)洁净室压差的建立洁净室的测试与检测就是建设施工单位依据设计单位设计施工图纸,在所有通风与空调设计安装到位后,对一些项目进行的分项分别测试与测定,主要有风量调试与压差调试,洁净度测试,洁净室室内温、湿度的测定。
(1)风量调试:根据设计施工图纸设计计算的送、回管路;设计风量的大小,确定各管路送回风阀门的开启状态,以及各支路风量大小来测试。
本文不在赘述。
(2)洁净度测试:分为空态条件下测试、静态条件下测试、动态条件下测试,分别测试洁净室内粉尘的含量。
空态条件下测试就是指系统(洁净室)已处于正常运行状态,但工艺设备、生产人员还未进入情况下测试的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【求助】洁净室压差怎么调整
我现在要调整粉针车间房间的压差,可是不知道怎么调,请教大家
确定好送风量及回风量，再调节高效过滤器送风筒的调节阀，先调高洁净级别再调低洁净级别，使各房间压差符合gmp要求。
注意，调节风阀时一定要确保高效过滤器的性能符合要求。
怎么确定送风量和回风量?
首先在风速风量满足的前提下，可以调节回风口开启大小和过滤布，看是否能达到要求，如不行，只有调节车间夹层的每个洁净室高效
口的风阀大小，但要注意调节的同时，会影响其他房间的风量。
如调动高效口太多，最好调完后测试风速风量。
除楼上各位高手的意见外，本人补充几点细节：
1、校正压差仪。
开门既两房间相通时，压差因显示0，关上后，显示数值因符合要求，可以调节。
2、能不调尽量不调：设计时，因为设计院的人对房间的空间，风的流向，风量，换气数量等基本经过理论计算，尽量不要调整。
3、依据GMP要求调整，确定好级别，选择好相临房间的压差数值，是正压还是负压等。
4、细节注意点。
空间的密封，地漏，门缝，传递窗等。
压差的控制：1.安装余压阀，在压差界面的围护结构上设置机械余压阀或自动余压阀，设定一允许压差，在室内超过压差时启动，使洁净室维持设定的压力2.由静压差自动控制系统维持设定压力，该控制系统自动调节净化空调系统回风管上的回风阀的开度，使洁净室维持
设定压力3.由变频器调节新风机转速改变新风量的大小维持设定压力。
最简单的先调整一下回风口格栅的方向开口大小
麻烦啊，调微压差计吧，当然这是严重违反GMP的
通过调节风速和风量来调节洁净室压差
字体大小：大- 中- 小jennyorange发表于11-01-09 14:47 阅读(227) 评论(0)分类：压差计
一般建筑技术构成的房间，它能够达到的控制压差约为2. 5Pa，对于测量来说这是一个非常小的压差(信号)，同样对于测量传感器的校正来说也是非常困难的。
由于门的开关、生物安全柜调节门的移动、人员的运动等很多因素造成的扰动(噪声)约可达到25Pa。
因此对于纯压差控制而言，其测量信号与噪声之比为1:10。
这样的情形就如同测量一个湖泊的液位，要求精度在1厘米，而湖泊的波浪却有10厘米高，如果希望得到精确的测量值，就需要很长的时间来平均波峰和波谷。
在这样的情况下，如果希望快速的响应就不可能保证精度，精度与速度(或响应时间)是矛盾的。
对于纯压差控制系统，响应时间一般要求在数分钟以内。
因此，很多这样的控制系统都是牺牲稳定性来达到响应时间的要求，它在达到稳定控制之前需要在设定点附近波动相当长的时间。
不幸的是，系统达到稳定控制的时间往往比扰动发生的频率长，因此系统可能整天都在波动，直到人员下班、工作结束，不再有扰动发生，系统才能够达到稳定状态。
对于“伪压差”控制系统，其测量对象是空气流速，它相对于纯压差控制更稳定、更快速一些，因为流速信号和噪音信号是与动压的开平方成比例关系，它大约能够把信号与噪声比提高到1:3。
可以看出，测量对象的简单改变就可以大大改善系统的J性能。
然而，即便如此，噪音依然达到了信号的3倍，当扰动发生后，控制系统仍需要超过60秒以上的时间达到稳定输出。
需要注意的是，由于测量气流速度需要在房间与参照区域开孔，因此这样的控制系统对于很多场合的应用是不允许的，例如对洁净度有较高要求的场合，或高等级的生物安全实验室也不应使用。
对于压差和“伪压差”系统来说，在某些条件下会造成严重的压力问题，如在进行负压控制时，当洁净室门打开时，所有的测量信号如压差和流速都会消失。
虽然一些控制器有按照预定时间锁定输出的功能来弥补这样的问题。
然而，当门长时间打开时，压力控制系统就会关闭送风，以便使房间回到负压的设定点。
此时，空气将会从过道(或相邻区域)被吸人打开的房间，过道(或相邻区域)的压力必然下降。
而如果其他洁净室也是使用过道(或相邻区域)作为压差参照点，那么其他洁净室的压差控制器也将关闭送风，由此发生连锁反应，更多的空气被从过道(或相邻区域)吸入洁净室排走，测量压差值一直不能达到设定，而实际压力却在不断下降。
同样对于正压控制也会产生类似的问题。
可以想像，这将会造成整个洁净室严重的压力问题。
当然，对于那些不要求严格房间压差控制，或风险评估对稳定时间以及稳定性没有较高要求的设施，并在HVAC系统设计中采取了措施(如采用双门互锁的缓冲间进行隔离)能够避免如上述问题发生的情况下，采用纯压差控制也是可行的。
相对而言，余风量(或流量追踪)控制系统的信号测量是采用流量测量装置对送风量和排风量进行测量。
而送风量和排风量通常都是比较大的测量值，在这样的情况下，例如信号测量为1000CFM，而噪声(各种扰动)约能达到1000FM，信号噪声比可以高达10 : 1。
因此，在这样的情况下，系统可以达到很高的精度、很高的稳定性以及非常迅速的响应。
因此在对压差控制有较高要求的运用中，通常都推荐或要求使用这样的控制方法。
对于余风量控制系统来说，流量测量装置是影响系统性能的关键装置。
一般常用的流量测量装置为热线风速传感器阵列和毕托管阵列。
这样的流量测量装置有很高的精度.然而一旦有颗粒附着或堵塞在传感器上，或传感器受到腐蚀的影响时，其测量就会发生很大的偏差。
对于毕托管阵列，还必须注意其在低风速时有很大的测量误差，所以应考虑其应用范围。
流量测量装置的安装位置同样也需要严格按照其技术规格的说明进行选择，否则同样会造成测量的误差。
另外，在目前有一类流量控制装置出现在很多运用中。
它是一种线性的、压力无关的风量调节阀，能够根据阀门位置提供相应流量反馈信号(例如文丘里阀)，其标定和校正在出厂时已经由专业供货商完成。
相对于单纯的流量测量装置，这种装置功能更加的集成，它在进行流量控制的同时能够进行流量测量。
在实际使用时，这种压力无关装置的流量反馈精度，一般采用备份的流量测量装置进行验证。
当前这样的压力无关型风量调节阀，已经在很多要求较高压差控制中取得了成功的应用。
