电线电缆连接方法培训
电力电缆培训PPT课件
.
32
代号含义
第三位字母表示导体（电缆线芯）材料：
1 一铜芯〔 不标注）; l 一铝芯。C 一钢芯。
第四位字母表示内护层类型：
Q 一铅包；I ，一铝包；V 一聚氯乙烯；Y 一聚 乙烯；H 一橡胶护套；F 一氯丁橡胶护套。
第五位字母表示结构特征：
D 一不滴流，F 一分相．［一滤尘用；CY 一充 油；Pes 贫油干绝缘．2 一直流；无特征不标 注。
按允许的电压损失计算铝绞线截面的公式为： 式中：P—线路输送的有功功率，
KW； L—线路长度，m；△U—电压损失百 分数，%；50为系数，若铜线为83。
.
26
2、截流量计算
常见负载估算电流表
负载类型
功率因数
计算公式
每KW电流量/A
电灯电阻
1
荧光灯
单相电动机 三相电动机
0.5 0.75 0.85
电力电缆基础知识培训
2014.1.10
.
1
主要内容
电缆的基本知识 电缆分类 电缆敷设方式及敷设要点 选型要求及载流量计算 电缆型号含义 电缆头的制作及安装 电缆的实验及正常检查内容
.
2
一、电缆的基本知识
电缆的构成： （ 构成电缆的三要素） 导体 绝缘 保护层
.
3
1、导体
铜电阻系数约为0.0184
允许的最高温度可达250℃。极大地提高了电缆的安 全载流量和短路容量。其最高工作电压达500kV。
从1 kV到220 kV的各种电力电缆中，交联聚乙烯（XLPE）是当 前应用最广的一种绝缘材料，几乎完全取代了纸绝缘。
.
5
3、屏蔽层
是一种将电缆产品中的电磁场与外界的电磁 场进行隔离的构件；有的电缆产品在其内部 不同相（或线组）之间也需要相互隔离（屏 蔽）。可以说屏蔽层是一种“电磁隔离屏”。 高压电缆的导体屏蔽和绝缘屏蔽（内外屏蔽） 是为了均化电场的分布。
电线电缆基础知识培训-完整课件
12
第４章、 电线电缆颜色
电子线主要颜色 •黑﹐棕﹐红﹐橙﹐黄﹐绿﹐蓝﹐紫﹐灰﹐白。粉红﹐浅绿﹐浅蓝﹐ 浅灰。 通讯电缆线对主-辅颜色 a线(主色)﹕白、红、黑、黄、紫。b线(辅色)﹕蓝、橙、绿、棕、 灰。 多对数基于主辅颜色﹐配以/绝缘间色/色条/色点/色环/芯线标号等 方法进行标识区分。或做成基本单位﹐配以电缆扎带进行标识区分。 其它线材的颜色 •主要按照电线标准要求. 或协会标准(如ICEA绝缘电缆工程协会insulated Cable Engineer Association﹐及西欧电子标准Western Electric等)。 或客戶要求。 或公司内部为便于统一管理而制定的颜色标准。 颜色标准 •具体的颜色标准参照PANTONE﹐或RAL 840 HR和RAL841 GL。 •或客户实样颜色。
15
第５章、 电线产品介绍------电源线
使用场合 用作电气元件或设备与电源的连接线。 电线类别 GB电源线 参照国家标准GB5023.1-7,97,JB8734，产品如﹕RV、RVV、BV、 BVV等。R软线﹐B扁线﹐V聚氯乙烯﹐A安装线﹐P屏蔽线。 BS电源线（建筑线） 参照英国国家标准BS6004。 VDE 参照德国标准DIN/VDE0281，产品如﹕H03VV-F、H05VV-F、 H03VVH2-F、H05VVH2-F。 AS电源线 参照澳大利亚标准AS3191。 UL/CSA电源线 分别参照(美国UL标准)UL62及(加拿大标准)CAN/CSA NO.49，产品 如﹕SPT-1、SPT-2、SPT-3、SJT、SVT。 JIS电源线 参照JIS 3306，产品如﹕HCFF、HVCTF、HVCTFK、VFF。
8
第３章、 电线电缆材料------ 常用导体（续）
《电线电缆培训》课件
《电线电缆培训》ppt课件目 录•电线电缆基础知识•电线电缆的制造工艺•电线电缆的检测与试验•电线电缆的应用与选型•电线电缆的安全使用与维护电线电缆基础知识012022年07月河南信阳市息县参加中国河南招才引智创新发展大会公开招聘事业单位人员89人笔试试题（回忆版）附答案详解(图片可自由调整大小)全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！题型推理判断数量关系常识判断言语理解与表达资料分析总分得分第1卷一.推理判断(共80题)1.【单选题】外部不经济，是指一种经济行为对其本身和外部产生出来的负效益。
下列选项中，属于外部不经济现象的是_____。
A: 学校周边钢厂的烟囱冒出黑色灰尘B: 国家出资提高公众健康水平C: 湘江岸边的造纸厂流出经处理合格的水D: 吃完东西后将包装用的塑料袋扔到分类的垃圾箱参考答案: A 本题解释:正确答案是A考点单定义判断解析第一步：抓住定义中的关键词定义中强调“经济行为”、“对其本身和外部”、“负效益”。
第二步：逐一判断选项B、C、D中行为产生的均为正效益，与定义相悖。
因此正确答案为A。
2.【单选题】在是否戒烟的问题上，总有些不算明智的人。
除非他们戒烟成功，否则就不得不为其健康恶化承担所有后果。
老李已有20年的烟龄，但他很怕失去健康的身体和美好的生活，不想因为自己的不明智而承担健康恶化的后果。
由此，可以推出_____。
A: 老李请亲朋好友严格监督自己戒烟B: 老李若要实现自己的想法，必须成功戒烟C: 老李戒烟不能成功，因为他总是做不明智的选择D: 如果老李身体不好，一定是吸烟造成的参考答案: B本题解释:正确答案是B考点关联词推导解析第一步：翻译题干。
利用充分必要条件①不想承担后果⇒必须戒烟成功(注：除非…否则不…，等价于，只有…才…)②老李：不想承担后果，即为事实信息第二步：从事实信息开始推导根据②的事实信息和①的推导规则，可得出“老李：必须戒烟成功”第三步：逐一判断选项A项说的是老李请人监督自己的戒烟，跟题干的“必须戒烟成功”及“不想承担后果”无关，无法推出;B项：老李必须戒烟成功，与题干的推导逻辑一致，为正确答案;C项，-戒烟成功⇒-明智的选择，题干只说明有些人在戒烟问题上不明智，没有说明戒烟是否成功与选择是否明智两者间的关系，无法推出;D项，-不想承担后果⇒-戒烟必须成功，“-不想承担后果”否定题干推导关系①中的前件，否前件无法推出否后件，D项错误。
电线电缆基本知识培训
电线电缆基本知识培训1. 介绍电线电缆是电力传输和信息传输的重要组成部分。
本文旨在为初学者介绍电线电缆的基本知识，包括电线电缆的类型、结构、用途以及常见问题解答。
通过本文的学习，您将对电线电缆有一个全面的了解。
2. 电线电缆的类型电线电缆根据不同的用途和性能要求，可以分为多种类型。
以下是几种常见的电线电缆类型：2.1 单芯电线单芯电线由一个导体组成，常用于低压电力传输和家用电器连接。
它具有较小的截面积，适用于小功率设备。
2.2 多芯电线多芯电线由多个导体组成，每个导体通常有不同的颜色以便于区分。
它常用于建筑物内部的电力和照明系统，以及大功率设备的电源传输。
2.3 接地线接地线用于将电力系统连接到地面，以保护人身安全和设备。
它通常由铜或铝制成，具有较低的电阻和良好的导电性能。
2.4 特种电缆特种电缆是根据特定需求设计的电缆，比如防火电缆、抗拉电缆、低烟无卤电缆等。
它们在特殊环境下具有更好的性能和安全性。
3. 电线电缆的结构电线电缆的结构根据不同类型的电缆而有所不同。
一般来说，它们由以下几个部分组成：3.1 导体导体是电流的传输介质，通常由铜或铝制成。
铜导体具有良好的导电性能和抗氧化性能，适用于高负载电力传输。
铝导体通常用于中小功率设备。
3.2 绝缘层绝缘层用于隔离导体和外界环境，防止电流泄漏和电磁干扰。
常见的绝缘材料包括聚氯乙烯（PVC）、交联聚乙烯（XLPE）和橡胶。
3.3 护套护套是保护电缆的外层，能够防止机械损伤、化学腐蚀和环境影响。
根据不同的需求，护套可以采用不同的材料，如聚氯乙烯（PVC）、聚氯乙烯（PE）和铠装。
3.4 绝缘屏蔽层绝缘屏蔽层用于减少电磁干扰和提高传输质量。
它常由导电材料制成，如铜箔、铝箔或编织铜丝。
4. 电线电缆的用途电线电缆被广泛应用于各个领域，包括电力工程、建筑工程、通信工程等。
以下是一些常见的用途：•电力传输：电线电缆用于输送电力，包括高压输电线路和低压配电线路。
电线电缆培训课件
检测与包装
对电线电缆进行电气性能和机 械性能检测，合格后进行包装 。
电线电缆的导体制作
01
02
03
导体材料
电线电缆的导体一般采用 铜或铝单丝，具有良好的 导电性能。
导体规格
根据电线电缆的额定电流 和电压等级，选择合适的 导体截面积和根数。
导体绞制方式
采用多根铜、铝单丝按照 一定规则绞合在一起，以 提高电线电缆的柔软性和 抗拉强度。
电线电缆的安全使用规范
选用合格电线电缆
在选择电线电缆时，应选用符合国家标准的合格产品，并确保电线电缆具有相应的阻燃、 耐火等性能。
安装规范
在安装电线电缆时，应遵循相关规范和标准，确保电线电缆的安装质量。同时，应避免在 高温、潮湿、易燃易爆等环境中使用电线电缆。
定期检查与维护
为了确保电线电缆的安全运行，应定期进行检查与维护。检查电线电缆是否有破损、老化 等现象，并及时进行维修或更换。同时，应保持电线电缆的清洁，避免积尘和污垢对电线 电缆造成损害。
电线电缆的过载与短路保护
过载保护
过载是指电线电缆的电流超过了其安全载流量。为了保护电线电缆，应合理选择电缆的截面，并避免长时间过载 运行。当发生过载时，应立即切断电源，检查并排除故障。
短路保护
短路是指电线电缆中相线与相线、相线与零线之间的直接接触，导致电流过大。为了防止短路对电线电缆造成损 坏，应安装短路保护装置，如熔断器或断路器。在发生短路时，保护装置应迅速切断电源，保护电线电缆不受损 坏。
电线电缆的性能参数
总结词
电线电缆的性能参数包括电气性能、机械性能和环境 性能等，这些参数直接影响到电线电缆的使用效果和 安全性。
详细描述
电线电缆的性能参数主要包括电气性能、机械性能和环 境性能。电气性能指的是电线电缆的导电性能、绝缘电 阻、介质损耗等，这些参数直接影响到电线电缆的传输 效果和能源消耗。机械性能指的是电线电缆的抗拉强度 、弯曲半径、耐磨性等，这些参数决定了电线电缆在受 到外力作用时的稳定性和耐用性。环境性能指的是电线 电缆的耐温、耐腐蚀、耐老化等性能，这些参数对于电 线电缆在不同环境下的使用寿命和安全性有着重要影响 。

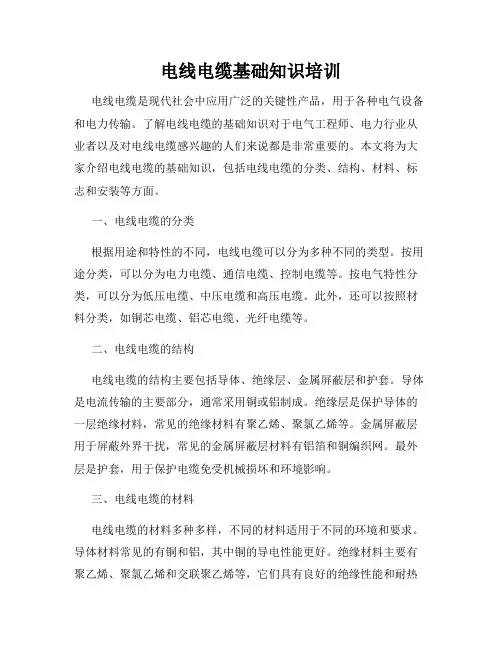

电线电缆基础知识培训
电线电缆基础知识培训电线电缆是现代社会中应用广泛的关键性产品，用于各种电气设备和电力传输。
了解电线电缆的基础知识对于电气工程师、电力行业从业者以及对电线电缆感兴趣的人们来说都是非常重要的。
本文将为大家介绍电线电缆的基础知识，包括电线电缆的分类、结构、材料、标志和安装等方面。
一、电线电缆的分类根据用途和特性的不同，电线电缆可以分为多种不同的类型。
按用途分类，可以分为电力电缆、通信电缆、控制电缆等。
按电气特性分类，可以分为低压电缆、中压电缆和高压电缆。
此外，还可以按照材料分类，如铜芯电缆、铝芯电缆、光纤电缆等。
二、电线电缆的结构电线电缆的结构主要包括导体、绝缘层、金属屏蔽层和护套。
导体是电流传输的主要部分，通常采用铜或铝制成。
绝缘层是保护导体的一层绝缘材料，常见的绝缘材料有聚乙烯、聚氯乙烯等。
金属屏蔽层用于屏蔽外界干扰，常见的金属屏蔽层材料有铝箔和铜编织网。
最外层是护套，用于保护电缆免受机械损坏和环境影响。
三、电线电缆的材料电线电缆的材料多种多样，不同的材料适用于不同的环境和要求。
导体材料常见的有铜和铝，其中铜的导电性能更好。
绝缘材料主要有聚乙烯、聚氯乙烯和交联聚乙烯等，它们具有良好的绝缘性能和耐热性。
金属屏蔽层一般采用铝箔或铜编织网，护套常见的材料有聚氯乙烯和聚乙烯等。
四、电线电缆的标志为了方便识别和应用，电线电缆通常会标志一些关键信息。
常见的标志包括电缆的型号、规格、额定电压、导体材料和绝缘材料等。
这些标志信息能够帮助人们正确选择并使用电线电缆，确保电气设备的正常运行。
五、电线电缆的安装电线电缆的安装过程需要严格遵守相关的安全规范和操作规程。
在安装过程中，需要确保电线电缆的导体不受损坏，并且绝缘层完好无损。
此外，还需要注意电线电缆的敷设和固定，以防止电线电缆在使用过程中出现折弯、拉伸和挤压等情况。
结语电线电缆作为电气工程中不可或缺的重要组成部分，其基础知识的了解对于从业人员来说至关重要。
本文对电线电缆的基础知识进行了简要介绍，包括电线电缆的分类、结构、材料、标志和安装等方面。
电线电缆基础知识培训
电线电缆基础知识培训一、泛论电线电缆产品的种类有成千上万，应用在各行各业中。
它们总的用处有两种，一种是传输电流，一种是传输旌旗灯号。
传输电流类的电缆最重要操纵的技巧机能指标是导体电阻、耐压机能；传输旌旗灯号类的电缆重要操纵的技巧机能指标是传输机能——特点阻抗、衰减及串音等。
因此传输旌旗灯号重要也靠电流（电磁波）作载体，现在跟着科技成长能够用光波作载体来传输。
电缆总体来说能够分为六大年夜类：（1）裸线类（2）电磁线（漆包线）（3）电力电缆（4）电气设备用电线电缆（5）通信电线电缆（6）光缆我公司现在在做及发卖的主假如电气设备用电线电缆及电力电缆这两大年夜类。
以下我重要给大年夜家介绍一下这两大年夜类产品相干的差不多常识。
二、电缆全然构造一样电缆最全然的构造有导体、绝缘层及外护层，依照要求再增长一此构造，如樊篱层、内护层或铠装层等，为了电缆有圆整性再辅加一些填充材料。
导体是传输电流或旌旗灯号的载体，其他构造差不多上作防护用。
防护的机能依照电缆产品的须要总体上有三种，一种是爱护电缆本身各单位不互相或削减阻碍，如耐压，耐热，防电磁场产生的损耗，通信电缆防旌旗灯号互相干扰等。
另一种防护是爱护导体中的电流纰谬外部产生阻碍，如防止电流外泄，防电磁波外泄等；最后一种爱护外界纰谬电缆内部产生阻碍，如抗压、抗拉、耐热、耐候、耐燃、防水、抗电磁波干扰等。
以下对电力电缆的构造单位作一简单的介绍。
导体（或称导电线芯）：其感化是传导电流。
有实芯和绞合之分。
材料有铜、铝、银、铜包钢、铝包钢等，重要用的是铜与铝。
铜的导电机能比铝要好得多。
铜导体的电阻率国度标准要求不小于0.017241Ω.mm2/m（20℃时），铝导体的的电阻率要求不小于0.028264Ω.mm2/m（20℃时）。
耐火层：只有耐火型电缆有此构造。
其感化是在火警中电缆能经受一准时刻，给们逃生时多一些用电的时刻。
现在应用的材料主假如云母带。
火警中，电缆会专门快燃烧，因云母带的云母片耐高温，且又有绝缘感化，在火警中能爱护导体运行一准时刻。
电线电缆连接方法培训
Courseware template
单股芯线与平压式接线桩的连接
先将线头弯成压接圈 （俗称羊眼圈），再 用螺钉压紧。弯制方 法如下：①离绝缘层 根部约3mm处向外 侧折角。②按略大于 螺钉直径弯曲圆弧。 ③剪去芯线余端。④ 修正圆圈成圆形。
On the evening of July 24, 2021
电线电缆连接方法培训
It is applicable to work report, lecture and teaching
Courseware template
导线接线方式培训 —电仪班组
讲师：
On the evening of July 24, 2021
Courseware template
On the evening of July 24, 2021
Courseware template
软线线头与平压式接线桩的连接
①把芯线作进一步绞紧。
②把芯线按顺时针方向围绕在接线 桩的螺钉上，应注意芯线根部 不可贴住螺钉，应相距3mm， 围绕螺钉一圈后，余端应在芯 线根部由上向下围绕一圈。
③把芯线余端再按顺时针方 向围绕在螺钉上。
③把单股芯线按顺时针方向紧缠在多股 芯线上，应使圈圈紧挨密排，绕足 10圈；然后切断余端，钳平切口毛 刺。
On the evening of July 24, 2021
Courseware template
Courseware template
软线与单股硬导线的连接
先将软线拧成单股导线，再在单股硬导线上缠绕7~8 圈，最后将单股硬导线向后弯曲，以防止绑脱 落。
Courseware template
On the evening of July 24, 2021
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
（2）塑料软线绝缘层的剖削 塑料软线绝缘层的去除不能用电工刀剖削，而应用 剥线钳或钢丝钳剖削。 （3）塑料护套线绝缘层的剖削 必须用电工刀来剖削，方法如下： ① 按所需长度用电工刀刀尖 对准芯线缝隙间划开护套层。 ② 向后扳翻护套层，用刀切去。 ③ 其他剖削方法如同塑料硬 线绝缘层的去除。
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
导线连接要求：
①接触紧密，接头电阻尽可能小，稳定性好，与同 长度、同截面导线的电阻比值不应大于1。 ②接头的机械强度不应小于导线机械强度的80%。
③接头处应耐腐蚀
④连接处的绝缘强度必须良好，其性能应与原 导线的绝缘强度一样。
诚信 奉献 改善 利他
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
软线与单股硬导线的连接
先将软线拧成单股导线，再在单股硬导线上缠绕7~8 圈，最后将单股硬导线向后弯曲，以防止绑脱 落。
诚信
奉献
改善
利他
京博控股-恒丰、环保、水 业联合团队
诚信 奉献 改善 利他
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
二、导线与导线的连接
• • • • • • • • • • 单股铜芯导线的直线连接 单股铜芯导线的T字形连接 双股线的对接 多股铜芯导线的直线连接 多股铜芯导线的T字形连接 不等径铜导线的对接 单股线与多股线的T字分支连接 软线与单股硬导线的连接 铝芯导线用压接管压接 铝芯导线用沟线夹螺栓压接
③当圆弧弯曲得将成圆圈（剩 下1/4）时，应将余下的芯 线向右外折角，然后使其 成圆形，捏平余下线端， 使两端芯线平行。
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
单股芯线与针孔接线桩的连接
连接时,最好按要求的 长度将线头折成双 股并排插入针孔, 使压接螺钉顶紧在 双股芯线的中间. 如果线头较粗,双 股芯线插不进针孔, 也可将单股芯线直 接插入,但芯线在 插入针孔前,应朝 着针孔上方稍微弯 曲,以免压紧螺钉 稍有松动线头就脱 出。
② 用右手握住钢丝钳头部用力向外去除塑料绝缘层。 ③ 如发现芯线损伤较大应重新剖削。
诚信 奉献 改善 利他
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
芯线截面大于4平方毫米的塑料硬线 可用电工刀来剖削绝缘层，方法如下： ① 根据需要的长度用电工刀以 45°角倾斜切入塑料绝缘层 ② 然后刀面与芯线保持25°角左 右，用力向线端推削，不可切入芯 线，削去上面一层塑料绝缘 ③ 将下面塑料绝缘层向后扳翻， 然后用电工刀切去。
诚信
奉献
改善
利他
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
多股芯线与平压式接线桩的连接
①先弯制压接圈，把离绝缘 层根部约1/2处的芯线重 新绞紧，越紧越好。
②绞紧部分的芯线，在离绝 缘层根部１/3处向左外 折角，然后弯曲圆弧。
诚信 奉献 改善 利他
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
单股铜芯导线的T字形连接
①将支路芯线的线头与干线 芯线十字相交，在支路 芯线根部留出5mm，然 后顺时针方向缠绕6～8 圈后，用钢丝钳切去余 下的芯线，并钳平芯线 末端。
诚信 奉献 改善 利他
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
④先在一端把邻近两股芯线在 距叉口中线约3根单股芯线 直径宽度处折起，并形成 90°。 ⑤接着把这两股芯线按顺时针 方向紧缠2圈后，再折回 90° 并平卧在折起前的轴 线位臵上。 ⑥接着把处于紧挨平卧前邻近 的2根芯线折成90° ，并 按步骤⑤ 方法加工。
为 /社 /会 /培 /养 /有 /益 /人 /才
不等径铜导线的对接
把细导线线头在粗导线线头上紧密缠绕5~6圈，弯折 粗线头端部，使它压在缠绕层上，再把细线头 缠绕3~4圈，剪去余端，钳平切口。
诚信
奉献
改善
利他
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
诚信
奉献
改善
利他
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
多股铜芯导线的直线连接
以7股铜芯线为例说明多股铜芯导线的直线连接方法 ①先将剥去绝缘层的芯线头散开 并拉直，再把靠近绝缘层1/3 线段的芯线绞紧，然后把余 下的2/3芯线头按图示分散成 伞状，并将每根芯线拉直。 ②把两伞骨状线端隔根对叉，必 须相对插到底。 ③捏平叉入后的两侧所有芯线， 并应理直每股芯线和使每股 芯线的间隔均匀；同时用钢 丝钳钳紧叉口处消除空隙。
诚信
奉献
改善
利他
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
一、绝缘线头的去除
（1）塑料硬线绝缘层的剖削 芯线截面为4平方毫米或以下的塑 料硬线，一般用钢丝钳进行剖削， 方法如下： ① 用左手握住电线，根据线头所需长短用钢丝钳口 切割绝缘层，但不可切入芯线；
以7股铜芯线为例说明多股铜芯导线的T字形连接方法
②把3根线芯的一组在干线右边 按顺时针方向紧紧缠绕3~4 圈，并钳平线端；把4根芯 线的一组在干线的左边按 逆时针方向缠绕4~5圈。 ③钳平线端。
诚信 奉献 改善 利他
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
电工接线标准
1、 紧固接线用力要适中，防止用力过大将螺栓螺母滑扣，发现已滑扣的螺栓螺母及 时更换，严禁将就作业。 2、 用螺丝刀紧固或松动螺丝时，必须用力使螺丝刀顶紧螺丝，然后再进行紧固或松 动，防止螺丝刀与螺丝打滑，造成螺丝损伤不易拆装，尤其是挂箱内的常用空开。 3、 发现难于拆卸的螺栓螺母，不要鲁莽行事，防止造成变形更难于拆卸，应给予适 当敲打，或加螺丝松动剂、稀盐酸等稍后再进行拆卸。 4、 不要用老虎钳紧固或松动螺栓螺母，以防造成损坏，用活口扳手时要调整好开口， 防止将螺栓螺母损坏变形，造成不易拆装。 5、 同一接线端子允许最多接两根相同类型及规格的导线。 6、 易松动或易接触不良的接线端子，导线接头必须以“？”型紧固在接线端子上， 增加接触面积及防止松动。 7、 导线接头或线鼻子互相连接时，中间严禁加装非铜制或导电性能不好的垫片。 8、 导线接头连接时，要求接触面光滑且无氧化现象，接线鼻子或铜排相接时，可在 接触表面清理干净后涂抹导电膏，然后再进行紧固。 9、 接临时线时，单根导线软线的要求接线头对折一次，然后接到空开下口；单芯硬 线要以“？”型接到空开下口。 10、 30KW及以上电机接线，要求电机出线和连接电机的电缆导线之间不允许跨接导 电性能不好的垫片，如镀锌螺母、平垫、弹簧垫等。 11、 使用绝缘胶带缠绕电缆或其他要保护绝缘的设备时，绝缘层要以压臵1/2的比例从 一端缠绕到另一端，且至少往返一来回。
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
导线接线方式培训 —电仪班组
讲师：
诚信 奉献 改善 利他
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
圈
8圈
诚信
奉献
改善
利他
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
三、线头与接线桩的连接
诚信
奉献
改善
利他
京博控股-恒丰、环保、水 业联合团队
单股线与多股线的T字分 支连接
①在离多股线的左端绝缘层口3~5mm处的 芯线上，用螺丝刀把多股芯线分成 较均匀的两组（如7股线的芯线3、4 分）。
②把单股芯线插入多股芯线的两组芯线中 间，但单股芯线不可插到底，应使 绝缘层切口离多股芯线约3mm的距离。 接着用钢丝钳把多股芯线的插缝钳 平钳紧。 ③把单股芯线按顺时针方向紧缠在多股 芯线上，应使圈圈紧挨密排，绕足 10圈；然后切断余端，钳平切口毛 刺。
返回
诚信
奉献
改善
利他
京博控股-恒丰、环保、水 业联合团队
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
单股铜芯导线的直线连接
①先将两导线芯线线 头成X形相交。 ②互相绞合2～3圈后 扳直两线头。 ③将每个线头在另一芯 线上紧贴并绕6圈， 用钢丝钳切去余下 的芯线，并钳平芯 线末端。
