金属矩形风管薄壁钢板法兰连接技术[前言] 金属矩形风管薄钢板法兰连接技术是近年来风管加工制作的新技术，与传统角钢法兰连接技术相比，具有制作、安装生产效率高，操作劳动强度降低，产品质量易于控制等特点。
不仅在国外广泛应用，在我国也已具有一定市场应用量。
薄钢板法兰风管的风管与法兰同为一体（或镀锌板制作的法兰条），风管间的连接采用弹簧夹式、插接式或顶丝卡紧固方式。
薄钢板法兰风管的制作，根据施工实际情况进行。
可采用单机设备分工序完成风管制作；也可采用在计算机控制下，将下料、风管管板及法兰成形一次完成的直风管制作流水线。
流水线使用镀锌板卷材，从根据风管需要连续进行管材下料到半成品加工完成，全部工序只需30秒钟，实现了直风管加工和风管配件下料的自动化。
异形风管可采用数控等离子切割设备下料，有效节省传统展开下料繁琐操作所耗费的时间。
由于本工程具有工程量大、现场位置狭小的特点，风管的提前预制是保证工期一个重要环节，否则将造成风管预制、安装的脱节，直接影响到整个工程进度的顺利进行。
通风及空调管道的预制应有足够的场地来存放材料、半成品，并且保证运输通畅。
在土建单位进行施工时，要与之积极配合进行洞口预留工作。
墙和楼板的预留孔洞应符合要求，避免遗漏。
（一）工程概况1.工程设计概况朔黄发展大厦位于海淀区海淀镇北四环西路南侧,定位为出租型商务写字楼。
总建筑面积为60164㎡，其中地上建筑面积45495.60㎡。
地上18层，地下4层，建筑总高度为75m。
主要功能分为公共区域、普通办公区域、高级办公区域、休闲健身区域四个部分。
2.暖通专业设计概况本工程暖通专业施工图设计内容包括：首层公共区域的中央空调系统；办公区域的中央空调系统；会所的中央空调系统；办公区域机械通风及防排烟系统；地下车库的机械通风及防排烟系统；机电设备用房的机械通风及空调系统。
3.通风系统设计概况本工程通风设计包括标准层南侧集中排风系统，地下车库、各机电站房、卫生间、变配电室、厨房、餐厅等处的机械通风系统。
风管角铁法兰规范标准
风管角铁法兰规范标准风管角铁法兰是风管系统中非常重要的部件，它在风管连接和支撑中起着至关重要的作用。
因此，对于风管角铁法兰的规范标准，我们需要进行深入的了解和研究，以确保其在风管系统中的稳定性和安全性。
首先，风管角铁法兰的材质选择非常重要。
一般来说，风管角铁法兰的材质应选择优质的碳素钢或不锈钢材质，以确保其具有良好的耐腐蚀性和强度。
在选择材质时，还需要考虑其在不同温度和湿度条件下的稳定性，以确保风管系统的长期稳定运行。
其次，风管角铁法兰的尺寸和连接方式也需要符合规范标准。
在设计和安装风管系统时，需要根据实际工程需要选择合适尺寸的风管角铁法兰，并严格按照相关标准进行连接，以确保连接的牢固性和密封性。
此外，还需要注意风管角铁法兰的安装位置和支撑方式，以确保其在风管系统中的稳定性和可靠性。
另外，风管角铁法兰的表面处理也是非常重要的一环。
通常情况下，风管角铁法兰需要进行防锈处理和表面涂装，以提高其耐腐蚀性和美观度。
在表面处理过程中，需要严格按照相关标准进行操作，确保表面处理的质量和效果达到规范要求。
最后，对于风管角铁法兰的质量检测和验收也是至关重要的。
在风管系统的安装和调试过程中，需要对风管角铁法兰进行严格的质量检测和验收，确保其符合相关标准要求。
只有经过严格的质量检测和验收，风管角铁法兰才能够确保在风管系统中的稳定运行和安全使用。
综上所述，风管角铁法兰的规范标准对于风管系统的稳定运行和安全使用具有非常重要的意义。
只有严格按照相关标准进行材质选择、尺寸和连接、表面处理以及质量检测和验收，才能够确保风管角铁法兰在风管系统中发挥其应有的作用。
希望各位工程师和施工人员能够充分重视风管角铁法兰的规范标准，确保风管系统的安全稳定运行。
金属矩形风管薄钢板法兰连接技术

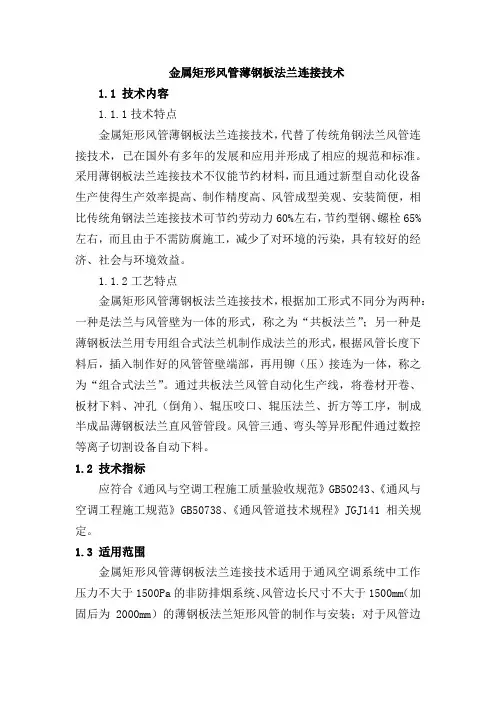

金属矩形风管薄钢板法兰连接技术1.1 技术内容1.1.1技术特点金属矩形风管薄钢板法兰连接技术，代替了传统角钢法兰风管连接技术，已在国外有多年的发展和应用并形成了相应的规范和标准。
采用薄钢板法兰连接技术不仅能节约材料，而且通过新型自动化设备生产使得生产效率提高、制作精度高、风管成型美观、安装简便，相比传统角钢法兰连接技术可节约劳动力60%左右，节约型钢、螺栓65%左右，而且由于不需防腐施工，减少了对环境的污染，具有较好的经济、社会与环境效益。
1.1.2工艺特点金属矩形风管薄钢板法兰连接技术，根据加工形式不同分为两种：一种是法兰与风管壁为一体的形式，称之为“共板法兰”；另一种是薄钢板法兰用专用组合式法兰机制作成法兰的形式，根据风管长度下料后，插入制作好的风管管壁端部，再用铆（压）接连为一体，称之为“组合式法兰”。
通过共板法兰风管自动化生产线，将卷材开卷、板材下料、冲孔（倒角）、辊压咬口、辊压法兰、折方等工序，制成半成品薄钢板法兰直风管管段。
风管三通、弯头等异形配件通过数控等离子切割设备自动下料。
1.2 技术指标应符合《通风与空调工程施工质量验收规范》GB50243、《通风与空调工程施工规范》GB50738、《通风管道技术规程》JGJ141相关规定。
1.3 适用范围金属矩形风管薄钢板法兰连接技术适用于通风空调系统中工作压力不大于1500Pa的非防排烟系统、风管边长尺寸不大于1500mm（加固后为2000mm）的薄钢板法兰矩形风管的制作与安装；对于风管边长尺寸大于2000mm的风管，应根据《通风管道技术规程》JGJ141采用角钢或其他形式的法兰风管。
采用薄钢板法兰风管时，应由设计院与施工单位研究制定措施满足风管的强度和变形量要求。
1.4施工工艺及质量控制指南1.4.1薄钢板法兰风管板材厚度0.5~1.2mm，风管下料宜采用单片、L型或口型方式。
金属风管板材连接形式有：单咬口（适用于低、中、高压系统）、联合角咬口（适用于低、中、高压系统矩形风管及配件四角咬接）、转角咬口（适用于低、中、高压系统矩形风管及配件四角咬接）、按扣式咬口（低、中压矩形风管或配件四角咬接、低压圆形风管）。
金属矩形风管薄钢板法兰连接技术
金属矩形风管薄钢板法兰连接技术文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）金属矩形风管薄钢板法兰连接技术一、施工准备（1）作业条件1、集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。
2、作业地点要有相应加工工艺的必备工具、设施及电源和可靠的安全防护装置。
3、风管制作应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。
（2）施工器具龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬口机、型钢切割机、角(扁)钢卷圆机、液压钳钉钳、电动拉铆枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、圆规、洋冲、铁锤、木锤、拍板、各类胎具、料桶、刷子等小型工具。
（3）材料要求1、能适用的板材、管材等主要材料应有出厂质量证明文件(包括出厂合格证、质量合格证明及检测报告等)。
2、一般通风管道采用镀锌钢板制作，(镀锌钢板板材厚度选型见表1)。
厨房排风管道采用厚不锈钢板，风管和配件的板材连接宜采用咬口或铆接。
表1 普通钢板或镀锌钢板风管板材厚度(mm)3、一般通风管道采用法兰连接时，连接处采用3-5mm厚的闭孔海绵胶板做垫圈。
（连接方式见表2）本工程风管长边大于2000mm的采用角钢法兰连接，小于等于2000mm的采用薄钢板法兰连接，薄钢板法兰统一采用弹簧夹式。
表2 金属矩形风管连接形式及适用范围二、操作工艺（1）风管制作1、画线要根据风管的不同尺寸形状和规格分别进行，同时对同一段风管要完整进行，防止画线错孔和下料的多少有误。
2、板材剪切依据画线的阶段不同，分别进行，同时必须进行下料的复核，以免有误。
按画线形状用机械剪刀和手工剪刀进行剪切。
3、剪切时，手严禁伸入机械压板空隙中，上刀架不准放置工具等物品，调整板料时，脚不能放在踏板机上，使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm，用力均匀适当。
矩形铁皮风管角钢法兰连接形式的安装安装标准规定
角钢法兰连接矩形铁皮风管的安装规程品质监察部2007年5月角钢法兰连接矩形铁皮风管的安装规程本规程，依据现行的国家标准《通风和空调施工质量和验收标准》GB50243和现行的国家行业标准《通风管道技术规程》JGJ141-2004，为公司内部的工程质量管理、检查和验收使用。
以下金属风管均为：角钢法兰连接矩形铁皮风管。
1. 总则1.1为了规范风管的制作、安装、检验，做到安全适用、技术先进、经济合理、方便施工、确保工程质量，制定本规程。
1.2风管制作与安装的技术与质量要求，除了应符合本规程外。
尚应符合国家现行的强制性标准的规定。
2. 通用规定2.1风管的制作与安装应符合设计图纸、合同、和相关技术标准的规定执行，发生变更必须有设计或合同变更的通知书或技术核定签证。
2.2风管系统施工前，施工单位应与建设单位、监理、总承包和设计单位协调风管与其他管线管路位置走向，核准预留空洞等。
施工中应与土建及其他专业工种相互配合。
2.3风管制作与安装所用板材、型材及其他主要成品材料，应符合设计及相关产品国家现行标准的规定，并应有出厂检验合格证明。
材料进场时应按照国家现行有关的标准进行验收。
2.4以成品供货的通风管道应具有相应的合格证明，包括主材的材质证明、风管的强度及严密性检测报告。
成品供货风管的性能实验方法应符合JGJ141-2004附录A的规定。
2.5 风管制作宜优先选用节能、高效、机械化加工制作工艺。
2.6风管制作与安装所使用的计算器具及检测仪器应处于合格状态并在有效检定期内。
2.7 隐蔽工程的风管在隐蔽前必须经监理人员验收及认可签证。
2.8风管安装完毕，应按系统类别分别进行严密性实验，起实验方法应符合JGJ141-2004附录B的规定。
2.9风管系统按其工作压力（P）可划分为以下三个类别：1）低压系统P≤500Pa2）中压系统500Pa＜P≤1500Pa3）中压系统P＞1500 Pa2.10 金属风管宜以外边长为标注尺寸。
风管的制作（法兰连接）施工方法
风管的制作（法兰连接）施工方法风管的制作（法兰连接）施工方法风管的制作（法兰连接）施工方法提要：风管加工场地应平整，表面应清洁，局部区域应铺设木板或橡胶板，加工成半成品后，搬运至安装位置附近，整齐排放，为保证铁皮表面不受损伤风管的制作（法兰连接）施工方法1.风管制作的主要工序：1)制作流程图2.管制作注意事项1)风管加工场地应平整，表面应清洁，局部区域应铺设木板或橡胶板，加工成半成品后，搬运至安装位置附近，整齐排放，为保证铁皮表面不受损伤，不允许在板材表面采用金属划针划线，在各加工工序中，应尽量避免出现划伤现象，并保持表面清洁。
2)制作较复杂形状的风管部件时，应先作样板，然后利用样板划线落料，不得直接在钢板上划线。
3)风管成型咬口时，应使用木锤或木方，不得利用金属物件敲打钢板表面。
4)焊接风管及咬接风管的加工区域应各自单独划分。
5)镀锌铁皮的存放应加垫方木架，搬运时不得拖拉，以免划伤钢板表面。
6)风管成型应尽量减少手工捶击敲打，以免引起内应力的增加，造成不均匀的变形，同时降低板材的耐腐蚀性能。
7)加工场地必须每天清扫，边角余料要及时清理出场，做到文明施工。
3.风管加工方法1)风管及配件的连接形式采用咬接。
2)制作较复杂形状的风管时,先作好样板,压在钢板上划线。
3)采用机械加工剪板、折边、咬口等,做到一次成型,减少手工操作。
4)本工程采用联合咬口和单咬口型式,如下图示联合咬口用于矩形风管,弯头,三通管及四通管的咬接;单咬口用于板材的拼接和圆形风管的闭合咬口。
风管咬口宽度见下表：钢板厚度平咬口宽b角咬口宽b以下6~86~7~~107~8~~129~105)风管咬口必须紧密,宽度均匀,无孔洞,半咬口和胀裂等缺陷,直管纵向咬接缝必须错开。
6)加工时,应把机械上的铁锈、杂物擦洗干净,风管成型前,钢板应进行清洁,去除板面上的油污、杂物。
7)所有咬口拼接缝均应涂上密封胶,溢出的密封胶要及时地清理干净.8)风管的弯头内部应加导流板,规格标准按国家有关规定,参见《通风管道配件图表》全国通用图册。
角钢法兰及填料安装标准做法
角钢法兰及填料安装标准做法
1.适用范围
适用于通风与空调工程中采用角钢法兰连接的风管角钢法兰及填料安装。
明确角钢规格、螺栓规格、填料材质及厚度。
4.工艺要求
1）角钢法兰的螺孔大小与排列应一致，采用机械开孔；螺栓应均匀拧紧，螺母应在同一侧。
2）法兰填料厚度宜为3～5 mm。
3）输送温度低于70℃的空气选用A型接法，可用橡胶板、闭孔海棉橡胶板、密封胶带或其他闭孔弹性材料，推荐选用单面粘型PEF板；
4）防、排烟系统或输送温度高于70℃的空气或烟气选用B型接法，采用耐热橡胶板或不燃的耐温、防火材料，推荐选用特氟龙8501。
5）法兰填料不应凸入管内，也不宜突出法兰外。
6）如设计对法兰填料材料及安装有特别规定的，按设计要求施工。
7）风管参数
表1 金属矩形风管角钢法兰连接附件规格及适用范围
表2 金属圆形风管角钢法兰连接附件规格及适用范围
表3 风管法兰垫料的种类和特性。
金属矩形风管薄钢板法兰连接技术
金属矩形风管薄钢板法兰连接技术一、施工准备（1）作业条件1、集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。
2、作业地点要有相应加工工艺的必备工具、设施及电源和可靠的安全防护装置。
3、风管制作应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。
（2）施工器具龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬口机、型钢切割机、角(扁)钢卷圆机、液压钳钉钳、电动拉铆枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、圆规、洋冲、铁锤、木锤、拍板、各类胎具、料桶、刷子等小型工具。
（3）材料要求1、能适用的板材、管材等主要材料应有出厂质量证明文件(包括出厂合格证、质量合格证明及检测报告等)。
2、一般通风管道采用镀锌钢板制作，(镀锌钢板板材厚度选型见表1)。
厨房排风管道采用1.5mm厚不锈钢板，风管和配件的板材连接宜采用咬口或铆接。
表1 普通钢板或镀锌钢板风管板材厚度(mm)3、一般通风管道采用法兰连接时，连接处采用3-5mm厚的闭孔海绵胶板做垫圈。
（连接方式见表2）本工程风管长边大于2000mm的采用角钢法兰连接，小于等于2000mm的采用薄钢板法兰连接，薄钢板法兰统一采用弹簧夹式。
表2 金属矩形风管连接形式及适用范围二、操作工艺（1）风管制作1、画线要根据风管的不同尺寸形状和规格分别进行，同时对同一段风管要完整进行，防止画线错孔和下料的多少有误。
2、板材剪切依据画线的阶段不同，分别进行，同时必须进行下料的复核，以免有误。
按画线形状用机械剪刀和手工剪刀进行剪切。
3、剪切时，手严禁伸入机械压板空隙中，上刀架不准放置工具等物品，调整板料时，脚不能放在踏板机上，使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm，用力均匀适当。
4、板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。
