生铁与纯铁的区别

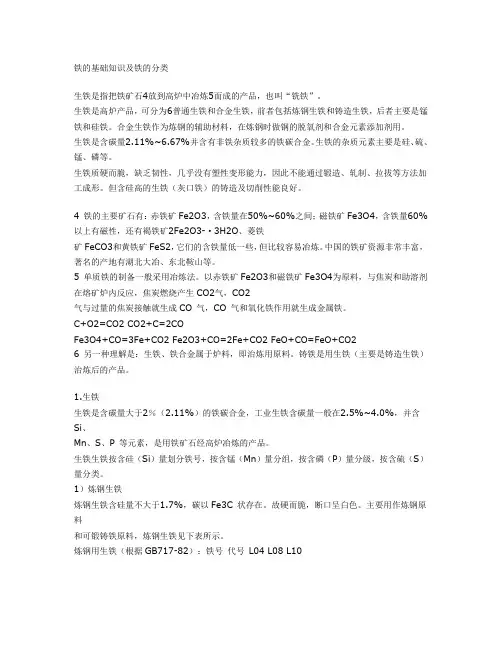

铁的介绍
铁的基础知识及铁的分类生铁是指把铁矿石4放到高炉中冶炼5而成的产品，也叫“铣铁”。
生铁是高炉产品，可分为6普通生铁和合金生铁，前者包括炼钢生铁和铸造生铁，后者主要是锰铁和硅铁。
合金生铁作为炼钢的辅助材料，在炼钢时做钢的脱氧剂和合金元素添加剂用。
生铁是含碳量2.11%~6.67%并含有非铁杂质较多的铁碳合金。
生铁的杂质元素主要是硅、硫、锰、磷等。
生铁质硬而脆，缺乏韧性，几乎没有塑性变形能力，因此不能通过锻造、轧制、拉拔等方法加工成形。
但含硅高的生铁（灰口铁）的铸造及切削性能良好。
4 铁的主要矿石有：赤铁矿Fe2O3，含铁量在50%~60%之间；磁铁矿Fe3O4，含铁量60%以上有磁性，还有褐铁矿2Fe2O3-·3H2O、菱铁矿FeCO3和黄铁矿FeS2，它们的含铁量低一些，但比较容易冶炼。
中国的铁矿资源非常丰富，著名的产地有湖北大冶、东北鞍山等。
5 单质铁的制备一般采用冶炼法。
以赤铁矿Fe2O3和磁铁矿Fe3O4为原料，与焦炭和助溶剂在熔矿炉内反应，焦炭燃烧产生CO2气，CO2气与过量的焦炭接触就生成CO 气，CO 气和氧化铁作用就生成金属铁。
C+O2=CO2 CO2+C=2COFe3O4+CO=3Fe+CO2 Fe2O3+CO=2Fe+CO2 FeO+CO=FeO+CO26 另一种理解是：生铁、铁合金属于炉料，即治炼用原料。
铸铁是用生铁（主要是铸造生铁）治炼后的产品。
1.生铁生铁是含碳量大于2％（2.11%）的铁碳合金，工业生铁含碳量一般在2.5%~4.0%，并含Si、Mn、S、P 等元素，是用铁矿石经高炉冶炼的产品。
生铁生铁按含硅（Si）量划分铁号，按含锰（Mn）量分组，按含磷（P）量分级，按含硫（S）量分类。
1）炼钢生铁炼钢生铁含硅量不大于1.7%，碳以Fe3C 状存在。
故硬而脆，断口呈白色。
主要用作炼钢原料和可锻铸铁原料，炼钢生铁见下表所示。
炼钢用生铁（根据GB717-82）：铁号代号L04 L08 L102）铸造用生铁铸造生铁硅含量为1.25~3.6%。
生铁,熟铁,钢
生铁一般指含碳量在2~4.3%的铁的合金。
又称铸铁。
生铁里除含碳外，还含有硅、锰及少量的硫、磷等，它可铸不可锻。
根据生铁里碳存在形态的不同，又可分为炼钢生铁、铸造生铁和球墨铸铁等几种。
炼钢生铁里的碳主要以碳化铁的形态存在，其断面呈白色，通常又叫白口铁。
这种生铁性能坚硬而脆，一般都用做炼钢的原料。
铸造生铁中的碳以片状的石墨形态存在，它的断口为灰色，通常又叫灰口铁。
由于石墨质软，具有润滑作用，因而铸造生铁具有良好的切削、耐磨和铸造性能。
但它的抗位强度不够，故不能锻轧，只能用于制造各种铸件，如铸造各种机床床座、铁管等。
球墨铸铁里的碳以球形石墨的形态存在，其机械性能远胜于灰口铁而接近于钢，它具有优良的铸造、切削加工和耐磨性能，有一定的弹性，广泛用于制造曲轴、齿轮、活塞等高级铸件以及多种机械零件。
此外还有含硅、锰、镍或其它元素量特别高的生铁，叫合金生铁，如硅铁、锰铁等，常用做炼钢的原料。
在炼钢时加入某些合金生铁，可以改善钢的性能。
一般含碳量小于0.2%的叫熟铁或纯铁，含量在0.2-1.7%的叫钢，含量在1.7%以上的叫生铁。
熟铁软，塑性好，容易变形，强度和硬度均较低，用途不广；生铁含碳很多，硬而脆，几乎没有塑性。
呵呵，另外说说判别：在生活中区分生铁和熟铁当然不能用含碳量来区分，因为你看不出来的。
因此我们只能用眼看和用耳听来区分：1、用眼看：生铁的断口是粗糙的，呈现出一粒粒的（因为生铁晶粒粗的缘故），而熟铁断口一般比较光洁；如果是新断口，还可看出生铁光泽较暗而熟铁较亮；生铁的断口一般是不规则的，因为生铁很脆，大多是被打断的，（当然也有是经加工的，那也是很平整的）而熟铁是不能被打断的，大多是被用一定方式加工而分开的，所以断口一般是整齐的；断口如果是被气割的，那就是熟铁的，生铁是不能被气割的；生铁表面一定会有气孔，面熟铁则不会有气孔；如果一块铁是有明显变形的（如弯曲）那是熟铁，因生铁塑性很差，不大会有如此变形，真要达到弯曲了，要么断了要么有很明显的裂纹且弯形也不会很大。
生铁、铁合金、铸铁的区别终于分清楚了,原来区别这么大
生铁、铁合金、铸铁的区别终于分清楚了，原来区别这么大生铁、铁合金属于炉料，即治炼用原料。
铸铁是用生铁（主要是铸造生铁）治炼后的产品。
金属材料种类繁多，习惯分成两大类，即黑色金属材料和有色金属材料，黑色金属材料包括生铁、铁合金、铸铁和钢。
1.生铁生铁是含碳量大于2%（2.1%）的铁碳合金，工业生铁含碳量一般在2.5%--4%，并含Si、Mn、S、P 等元素,是用铁矿石经高炉冶炼的产品。
炼钢生铁：炼钢生铁含硅量不大于1.7%，碳以Fe3c状存在。
故硬而脆，断口呈白色。
铸造用生铁：铸造生铁硅含量为1.25-3.6%。
碳多以石墨状态存在。
断口呈灰色。
软、易切削加工。
主要用来生产各种铸铁件原料如床身、箱体等。
球量铸造用生铁：球墨铸造用生铁也是一种铸造生铁，只是低硫低磷。
低硫使碳充分在铁中石墨化。
低磷提高生铁的机械性能；主要用于生产性能（机械性能）较好的球墨铸铁件。
2.铁合金铁合金是指除碳（C）以外的非金属或金属元素与铁组成的合金；金属锰、金属铬两种黑色金属；锰硅（Mn、Si）Si、Cr）合金。
铁合金的种类很多，用途也较广。
铁合金是一种炉料，用于钢铁及共它金属冶炼和铸造等用。
用作脱氧剂、变质剂。
以及作为合金元素加入。
3.铸铁铸铁是含碳大于2.1%的铁碳合金，它是将铸造生铁（部分炼钢生铁）在炉中重新熔化，并加进铁合金、废钢、回炉铁调整成分而得到。
与生铁区别是铸铁是二次加工，大都加工成铸铁件。
铸铁件具有优良的铸造性可制成复杂零件，一般有良好的切削加工性。
另外具有耐磨性和消震性良好，价格低等特点。
根据GB5612-85，各种铸铁代号，由表示该铸铁特征的汉语拼音字母的第一个大写正体字母组成。
当两种铸铁名称的代号字母相同时，可在该大写正体字母后加小写正体字母来区别。
同一名称铸铁，需要细分时，取其细分特点的汉语拼音第一个大写正体字母，排列在后面。
牌号中代号后面的一组数字，表示抗拉强度值；有两组数字时，第一组表示抗拉强度值，第二组表示延伸率值。

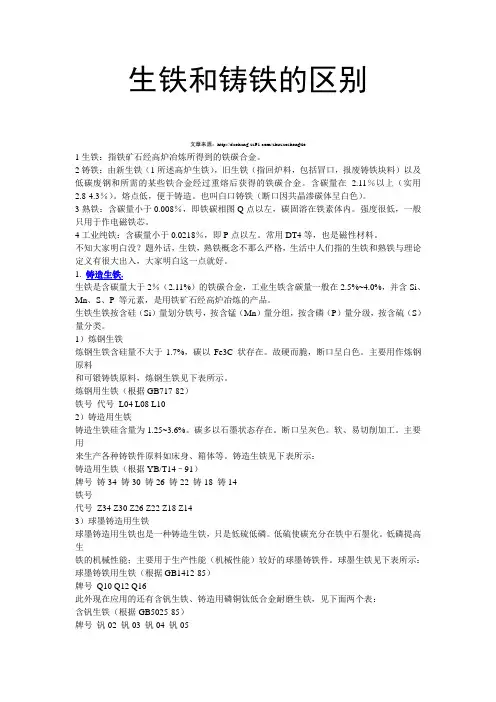

生铁和铸铁的区别
含钒生铁（根据GB5025-85）
牌号钒02钒03钒04钒05
铁号
代号F02 F03 F04 F05
铸造用磷铜钛低合金耐磨生铁（根据GB9949-88）
铁号NMZ34 NMZ30 NMZ26 NMZ22 NMZ18 NMZ14
- 9 -
生铁是含碳量大于2％（2.11%）的铁碳合金，工业生铁含碳量一般在2.5%~4.0%，并含Si、
Mn、S、P等元素，是用铁矿石经高炉冶炼的产品。
生铁生铁按含硅（Si）量划分铁号，按含锰（Mn）量分组，炼钢生铁含硅量不大于1.7%，碳以Fe3C状存在。故硬而脆，断口呈白色。主要用作炼钢原料
5）球墨铸铁
在铁水（球墨生铁）浇注前加一定量的球化剂（常用的有硅铁、镁等）使铸铁中石墨球化。由
于碳（石墨）以球状存在于铸铁基体中，改善其对基体的割裂作用，球墨铸铁的抗拉强度、屈服强
度、塑性、冲击韧性大大提高。并具有耐磨、减震、工艺性能好、成本低等优点，现已广泛替代可
锻铸铁及部分铸钢、锻钢件、如曲轴、连杆、轧辊、汽车后桥等。根据GB1348-88球墨铸铁牌号分
白口铸铁
白口铸铁中的碳全部以渗透碳体（Fe3C）形式存在，因断口呈亮白色。故称白口铸铁，由于有
大量硬而脆的Fe3C，白口铸铁硬度高、脆性大、很难加工。因此，在工业应用方面很少直接使用，
只用于少数要求耐磨而不受冲击的制件，如拔丝模、球磨机铁球等。大多用作炼钢和可锻铸铁的坯
料。
3）灰口铸铁
铸铁中的碳大部或全部以自由状态片状石墨存在。断口呈灰色。它具有良好铸造性能、切削加
工性好，减磨性，耐磨性好、加上它熔化配料简单，成本低、广泛用于制造结构复杂铸件和耐磨件。灰口铸铁按基体组织不同，分为铁素体基灰口铸铁、珠光体-铁素体基灰口铸铁和珠光体基灰口铸铁

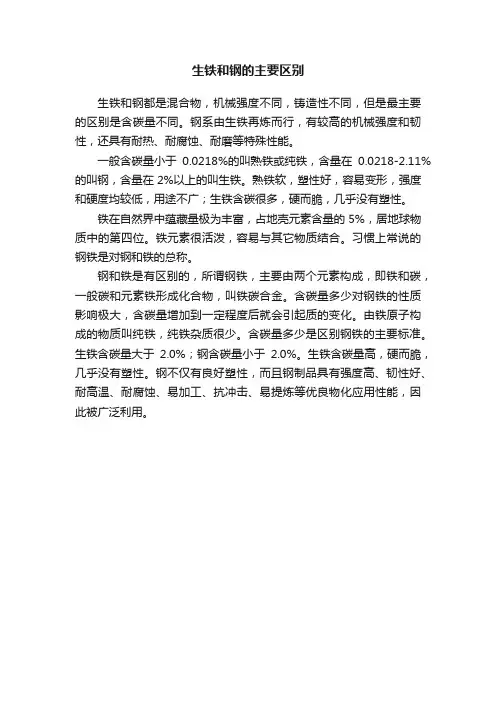

生铁和钢的主要区别
生铁和钢的主要区别
生铁和钢都是混合物，机械强度不同，铸造性不同，但是最主要的区别是含碳量不同。
钢系由生铁再炼而行，有较高的机械强度和韧性，还具有耐热、耐腐蚀、耐磨等特殊性能。
一般含碳量小于0.0218%的叫熟铁或纯铁，含量在0.0218-2.11%的叫钢，含量在2%以上的叫生铁。
熟铁软，塑性好，容易变形，强度和硬度均较低，用途不广；生铁含碳很多，硬而脆，几乎没有塑性。
铁在自然界中蕴藏量极为丰富，占地壳元素含量的5%，居地球物质中的第四位。
铁元素很活泼，容易与其它物质结合。
习惯上常说的钢铁是对钢和铁的总称。
钢和铁是有区别的，所谓钢铁，主要由两个元素构成，即铁和碳，一般碳和元素铁形成化合物，叫铁碳合金。
含碳量多少对钢铁的性质影响极大，含碳量增加到一定程度后就会引起质的变化。
由铁原子构成的物质叫纯铁，纯铁杂质很少。
含碳量多少是区别钢铁的主要标准。
生铁含碳量大于2.0%；钢含碳量小于2.0%。
生铁含碳量高，硬而脆，几乎没有塑性。
钢不仅有良好塑性，而且钢制品具有强度高、韧性好、耐高温、耐腐蚀、易加工、抗冲击、易提炼等优良物化应用性能，因此被广泛利用。
钢的分类
钢的冶炼时间：一、钢的冶炼钢：是含碳量为0.06%～2.0%，并含有某些其它元素的铁碳合金。
生铁：是含碳量为2.11%～6.67%，且杂质含量较多的铁碳合金。
生铁性质脆硬，建筑上难以应用。
工业纯铁：含碳量小于0.04%的铁碳合金。
钢的生产分为以下两步：1、炼铁：铁矿石→冶炼→铁水矿渣2、炼钢铁水或铁块、废钢→冶炼→钢水+钢渣高炉炼铁是现代炼铁生产的主要方法，全世界95%以上的生铁由高炉冶炼而成。
现在能进行大规模炼钢的方法主要由转炉炼钢法、平炉炼钢法和电弧炉炼钢法三种。
二、钢的分类钢的分类方法很多，通常有以下几种分类方法。
1、按冶炼时脱氧程度分类（1）沸腾钢。
炼钢时仅加入锰铁进行脱氧，脱氧不完全。
这种钢液铸锭时，有大量的一氧化碳气体逸出，钢液冷却时呈沸腾状，故称为沸腾钢，代号为“F”。
沸腾钢组织不够致密，成分不太均匀，硫、磷等杂质偏析较严重，故质量较差。
但因其成本低、产量高，故被广泛用于一般工程的建筑结构中。
（2）镇静钢。
炼钢时一般用硅脱氧，也可采用锰铁、硅铁和铝锭等作为脱氧剂，脱氧完全。
这种钢液铸锭时能平静地充满锭模并冷却凝固，故称为镇静钢，代号为“Z”。
镇静钢虽成本较高，但其组织致密，成分均匀，含硫量较少，性能稳定，故质量好。
但成本高。
适用于预应力混凝土等承受冲击荷载的重要结构工程。
（3）半镇静钢。
用少量的硅进行脱氧，脱氧程度介于沸腾钢和镇静钢之间，钢液浇筑后有微弱沸腾现象。
故称为半镇静钢。
代号为“b”。
半镇静钢是质量较好的钢。
（4）特殊镇静钢。
比镇静钢脱氧程度更充分彻底的钢，故称为特殊镇静钢，代号为“TZ”。
特殊镇静钢的质量最好，适用于特别重要的结构工程。
2、按化学成分分类（1）碳素钢。
化学成分主要是铁，其次是碳，故也称碳钢或铁碳合金，其含碳量为0.02%～2.06%。
碳素钢除了铁、碳外还含有极少量的硅、锰和微量的硫、磷等元素。
碳素钢按含碳量不同又可分为：①低碳钢：含碳量小于0.25%；②中碳钢：含碳量为0.25%～0.60%；③高碳钢：含碳量大于0.6%。
纯铁和生铁
纯铁和生铁咱们聊聊两样铁，纯铁和生铁，这俩听起来像双胞胎，可性格大不同，就像你家里的那俩孩子，一个文静，一个皮实。
先说说纯铁吧，这家伙，简直就是铁界的“白面书生”。
它纯净得很，杂质少得可怜，就像是刚从山泉里捞出来的石头，透亮透亮的。
纯铁的性格也温柔，软绵绵的，你捏它一下，它都不带反抗的。
这让它成了很多精细活儿的宠儿，比如做个小零件啊，搞点精密仪器啥的，纯铁都是首选。
不过呢，它也有个缺点，就是太“软”了，不够硬气，遇到大力气就容易变形，就像个孩子被风一吹就倒似的。
再瞧瞧生铁，这家伙简直就是铁界的“糙汉子”。
它里面掺了不少杂质，像碳啊、硅啊、锰啊，一大堆。
这些杂质让它看起来黑乎乎的，不像纯铁那么光鲜亮丽。
但你别看它外表粗犷，内心可是刚强得很。
生铁的硬度，那是杠杠的，你拿着锤子使劲砸，它也就皱皱眉，不带你怕的。
这让它成了造房子、铺铁路的得力干将，毕竟这些活儿得靠硬气来撑场子。
不过呢，生铁也有个“小脾气”，就是容易生锈，得经常保养，不然就会变成一块“锈铁疙瘩”，那就不好看了。
说到纯铁和生铁的区别，那可大了去了。
除了性格和长相不同，它们的用途也是天差地别。
纯铁因为纯净度高、柔软性好，所以经常被用来做那些需要高精度、高纯度的活儿。
比如医疗器械啊、精密仪器啊，还有咱们平时用的锅碗瓢盆（当然得是高级货），都可能有纯铁的影子。
而生铁呢，因为硬度高、耐磨性强，所以更适合干那些粗活累活。
像造房子用的钢筋啊、铺铁路的铁轨啊、还有汽车上的发动机缸体啊，这些都得靠生铁来撑腰。
当然啦，纯铁和生铁也不是完全对立的。
有时候它们还会手拉手一起干活呢。
比如有些合金钢啊、铸铁件啊，就是纯铁和生铁（还有其他金属）一起合作的结果。
这些合金材料既有纯铁的纯净和柔软性，又有生铁的硬度和耐磨性，简直就是铁界的“黄金搭档”。
总之啊，纯铁和生铁就像咱们生活中的两个人物，各有各的特点和用途。
纯铁就像那个温文尔雅的书生，适合干些精细活儿；而生铁就像那个粗犷豪放的汉子，更适合干些力气活儿。
生铁熟铁_精品文档
生铁熟铁1. 引言生铁和熟铁是钢铁生产过程中的两个重要阶段，它们在钢铁行业中占据着重要的地位。
本文将介绍生铁和熟铁的定义、特点、生产过程以及应用领域。
2. 生铁的定义和特点2.1 定义生铁是从铁矿石中提取的含有铁的最初产品。
它是一种含有大量碳的合金，通常含有2%至6%的碳。
生铁的主要目的是用于制造钢铁和其他铁合金。
2.2 特点生铁具有以下特点：•高碳含量：生铁中的碳含量通常较高，这使得生铁比钢更脆。
•高熔点：生铁的熔点约为1535℃，比钢高很多。
•不纯：生铁中含有许多杂质，如硅、磷、硫等。
这些杂质对产品的质量产生影响。
3. 生铁的生产过程生铁的生产过程主要包括以下几个步骤：3.1 炼矿首先需要从矿石中提取铁。
矿石经过破碎和磨矿等工艺，得到粉末状的铁矿石。
3.2 高炉冶炼将铁矿石和燃料（通常是焦炭）放入高炉进行冶炼。
在高炉中，铁矿石中的氧被还原，释放出铁。
3.3 脱硫和除杂生铁中含有硫和其他杂质，需要进行脱硫和除杂处理。
脱硫可以通过喷吹氧气或加入化学还原剂等方式进行。
3.4 浇铸成型脱硫和除杂完成后，将生铁倾入模具中冷却成型，得到生铁铸件。
4. 熟铁的定义和特点4.1 定义熟铁是经过生铁的进一步处理得到的产品。
熟铁通常含有较低的碳含量，通常为0.04%至1.7%。
熟铁的主要用途是制造钢铁。
4.2 特点熟铁具有以下特点：•低碳含量：熟铁中的碳含量较低，使其比生铁更加柔软和容易加工。
•高纯度：经过脱碳和除杂处理，熟铁的纯度较高。
•高可塑性：熟铁的可塑性较好，适合各种加工制造过程。
5. 熟铁的生产过程5.1 灰渣处理首先需要处理生铁中的灰渣，以去除杂质和不纯物质。
5.2 留渣熟铁制造过程中的一个重要步骤是留渣。
通过添加适量的石灰、氧化铁、氧化钙等物质，使熟铁浆液保持稳定，有利于渣浆的分离。
5.3 熟化通过加热和搅拌等操作，使熟铁中的杂质浮到表面，便于去除。
5.4 去碳通过加热和吹氩等方法，降低熟铁中的碳含量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生铁与纯铁的区别
钢铁中均含有少量合金元素和杂质的铁碳合金，按含碳量不同可分为：
生铁--含C为2.0～4.5％
钢 --含C为0.05～2.0％
熟铁--含C小于0.05％
钢系由生铁再炼而行，有较高的机械强度和韧性，还具有耐热、耐腐蚀、耐磨等特殊性能
铁在自然界中蕴藏量极为丰富，占地壳元素含量的5％，居地球物质中的第四位。
铁元素很活泼，容易与其它物质结合。
习惯上常说的钢铁是对钢和铁的总称。
钢和铁是有区别的，所谓钢铁，主要由两个元素构成，即铁和碳，一般碳和元素铁形成化合物，叫铁碳合金。
含碳量多少对钢铁的性质影响极大，含碳量增加到一定程度后就会引起质的变化。
由铁原子构成的物质叫纯铁，纯铁杂质很少。
含碳量多少是区别钢铁的主要标准。
生铁含碳量大于2.0％；钢含碳量小于2.0％。
生铁含碳量高，硬而脆，几乎没有塑性。
钢不仅有良好塑性，而且钢制品具有强度高、韧性好、耐高温、耐腐蚀、易加工、抗冲击、易提炼等优良物化应用性能，因此被广泛利用。
1、生铁的其他名称、俗称：定义
生铁是含碳量大于2％的铁碳合金，工业生铁含碳量一般在2.5%--4%，并含C、SI、Mn、S、P 等元素，是用铁矿石经高炉冶炼的产品。
根据生铁里碳存在形态的不同，又可分为炼钢生铁、铸造生铁和球墨铸铁等几种。
生铁性能：生铁坚硬、耐磨、铸造性好，但生铁脆，不能锻压。
2、各种生铁的性状、简介、用途
炼钢生铁里的碳主要以碳化铁的形态存在，其断面呈白色，通常又叫白口铁。
这种生铁性能坚硬而脆，一般都用做炼钢的原料。
铸造生铁中的碳以片状的石墨形态存在，它的断口为灰色，通常又叫灰口铁。
由于石墨质软，具有润滑作用，因而铸造生铁具有良好的切削、耐磨和铸造性能。
但它的抗位强度不够，故不能锻轧，只能用于制造各种铸件，如铸造各种机床床座、铁管等。
球墨铸铁里的碳以球形石墨的形态存在，其机械性能远胜于灰口铁而接近于钢，它具有优良的铸造、切削加工和耐磨性能，有一定的弹性，广泛用于制造曲轴、齿轮、活塞等高级铸件以及多种机械零件。
此外还有含硅、锰、镍或其它元素量特别高的生铁，叫合金生铁，如硅铁、锰铁等，常用做炼钢的原料。
在炼钢时加入某些合金生铁，可以改善钢的性能
编辑本段
1、用途
主要用于电器、电讯、仪表和国防尖端工业制做电磁元件，电磁铁芯等。
典型用途及示例如表：典型用途示例在电器，电讯工作制作各种类型继电器的电芯，衔铁轭铁自动用继电器，铁路信号继电器，通讯和自控设施上用的多种用途继电器（温度继电器，脉冲继电器，时间继电器，特种继电器），各种电气控制设备用的继电器。
电磁铁的铁芯材料高能加速器的弯转和聚集磁铁，电声器，电磁阀，磁选设备的电磁铁芯等。
食品仪表导磁元件分析食品上的高分辨磁铁极头，地质仪器中的电磁分选仪和检波器，电子显微镜的聚集磁铁和扫描电镜的电扇电磁透镜，飞机自控元件，充磁机的极头等。
直流电机的铁芯和壳体航空直流马达等。
汽车拖拉机和车床的电器或磁件汽车调节器，闪光器，启动器，喇叭，车床电磁吸盘，导磁铁，导磁板等。
磁屏蔽器材种类磁屏蔽罩或屏蔽盒，要求高屏蔽设备的屏蔽材料。
2、主要特征
（1）电磁性好。
矫顽力（Hc）低，导磁率（μ）高，饱和磁感（Bs）高，磁性稳定又无磁时效。
（2）钢质纯净度高。
电磁纯铁系列钢质均为镇静钢，又采用了精练，所以部组织致密，均匀，优良，气体含量少，成品含磁量≤0.004%，这为用户简化和缩短零件退火工艺创造了可靠条件。
（3）冷、热加工性好。
冷加工，如车、墩、冲、弯、拉……等都无问题。
热加工，如再锻、再轧过程中，红脆敏感性小，不少牌号无红脆区，可保证在圈套的温度围进行加工。
（4）表面质量好。
具有良好的焊接和电镀性能。
（5）尺寸精度高。
可提供超精度冷轧板，如板厚≤1.5mm，厚度公差可保证≤±0.03mm；板厚>1.5mm，厚度公差磁时效工艺：100℃保温100小时原材料纯铁用途主要用于精密合金，电热合金，硬磁合金，低碳、超低碳不锈钢和粉末治金等用途的原料纯铁。
3、牌号、特征及用途示例
牌号特征用途示例DT4 一般纯度的沸腾纯铁成品含C≤0.06%的各类合金、不锈钢等原料如0Cr25AL5、Cr20Ni30、0Cr18Ni9等炉料。
Si，Mn含量低的高纯度沸腾纯铁成品含C≤0.03%的各类合金、超低碳不锈钢、粉末治金等原料。
如00Cr18Ni9、H00Cr27Ni10、0Cr27ALTMo2等炉料。
一般纯度的镇静纯铁成品含C≤0.06%的各类合金、不锈钢等原料。
如非真空感应炉熔炼0Cr25AL5、0Cr1 8Ni9等炉料。
P、S含量低的高纯度镇静纯铁成品含C≤0.03%的各类合金、超低碳不锈钢等用原料。
如真空感应炉熔炼合金、超低碳钕铁硼等用料。
YT0 超低C且、Si、P、S含量极低的超高纯度镇静纯铁成品含C≤0.01%的各类超高级合金、超高级钕铁硼、超高级软磁合金等产品的用料。
YT01 超低碳、低锰高纯度原料纯铁，为高性能NdFeb专用料，钢质极纯净，实现Fe为99.9%的高纯度。
附：GB（国标）规定的电磁性能指标牌号化学成分%（不大于）
以下特征：（1）钢的组织特别致密、均匀、优良、无低倍缺陷、无发纹、夹杂物很低、气体含量很少。
（2）用DT9做的元件在高真空P=10 -8 托条件下元件不放气、不漏气。
（3）DT9的电磁性能优良、均匀、稳定又无磁时效。
（4）热加工性能好、无红脆区、可保证在各种热加工条件下使用。
高屏蔽通讯电缆用纯铁带
1、用途随着我国电气化铁道（包括地铁）的发展和超高压输电线的不断增加，铁路和邮电通讯中的抗干扰问题显得突出，为了改善铺设在电气化铁道两旁或与高压输电线附近平等的通讯电缆的屏蔽性能，提高通讯质量，通信电缆屏蔽材料应改用具有高屏蔽性能的纯铁带，代替普通钢带。
2、特征
（1）高屏蔽通信电缆用纯铁带，导磁性能高、磁性能稳定、无磁时效、屏蔽性能好、屏蔽系数比低碳钢带好两倍，是低碳钢带所不能替代的。
（2）纯铁带钢焊接性好，硬度低，延伸性好。
3、主要技术标准
（1）钢带规格0.50mm×卷（2）牌号及磁性能牌号最大导磁率 H/m（Cs/O e）×10 -3 不小于矫顽力（Hc） A/m（Oe）不大于 DT4 7.5（6000） 96.0（1.2） DT4A 8.8（7000） 72.0（0.9） DT4E 11.3（9000） 48.0（0.6）（3）交货状态磁性退火状态供货（4）技术标准：太标213-88
镀锌锅用热轧纯铁中厚板（DT锌）
1、用途
专用于国外镀锌行业制做镀锌容器，如镀锌槽、镀锌锅、镀锌辊等设备。
2、特征
（1）采用先进的转炉和RH炉外精炼技术，大大降低了钢中有害元素和夹杂物含量，延缓了锌腐蚀速度，延长了镀锌设备的使用寿命。
（2）保证低倍质量合格，且具有足够的强度满足使用。
（3）良好的加工焊接性能。
3、参考成分：（%） DT锌 C Si Mn P S AL Ni Cr Cu ≤0.008 ≤0.05 0.2 0-0.40 ≤0.015 ≤0.015 0.05-0.10 ≤0.03 ≤0.03 ≤0.03
4、订货注意事项
（1）因厚度>20mm的热轧厚板超出了设备的设计能力，不能进行剪切和矫直，因此产品均以毛边交货。
钢板的翘曲度以不影响使用为原则，不作出厂判定依据。
（2）供货技术条件为太协91-58，或供需双方确定。
（3）作镀锌辊用材可根据用户需要确定锻材或热轧材。
