虚拟演播室系统
虚拟演播室系统
目录一、VTS虚拟演播室系统简介 (03)1、系统简介 (04)2、系统拓扑图及操作界面 (04)二、VTS虚拟演播室功能介绍 (06)1、先进的色键功能 (06)2、独有的机位之间的特技过渡 (06)3、反射、折射和镜像效果 (07)4、二次反射效果 (08)5、阴影效果 (08)6、虚拟大屏和虚拟大屏幕的二次反射效果 (08)7、遮挡功能 (09)8、二、三维场景创作工具 (09)9、摄像机校正功能 (10)10、支持4：3和16：9显示格式 (10)11、极好的兼容性 (10)三、VTS演播室功能介绍 (11)1、特技切换台 (11)2、iVGA功能 (11)3、流媒体和投影仪信号输出 (11)4、多路DDR (12)5、字幕机 (13)6、Audio Mixer（调音台） (14)7、媒体采集 (14)8、非线性编辑系统SpeedEdit (14)四、VTS硬件参数介绍 (15)五、VTS软件模块介绍 (16)六、VTS系统配置及价格 (17)一、VTS虚拟演播室系统简介VTS是虚拟演播室与演播室全面解决方案，基于美国NewTek公司的VT5为核心构成的。
可以用于各级电视台、校园网，企业台、气象、部队、制作公司以及其它视频和网络视频的工作者。
可以用于虚拟演播室、演播室、转播车、现场实况转播等各种场合，同时也可以实现网络视频直播。
非常适合在新闻、访谈、体育、气象以及各种专题节目中使用。
VTS是3机位（1路复合、Y/C、分量，2路1394）多路色键的多通道系统，可以和各种具有1394、复合、Y/C、分量输出的摄像机连接使用，每一路都有独立的时基校正、锁相和色键，保证了切换质量，使用和调整非常方便。
VTS在实时输出1路AV信号（复合、Y/C）的同时，还可实时输出流媒体和投影仪信号，非常方便在教学和网络视频中使用VTS独有的反射、折射、阴影和二次反射功能，使虚拟与现实达到完美的结合。
VTS率先实现了机位之间的特技过渡，结束了虚拟演播室机位变换只能硬切的历史。
xr虚拟演播室的构成
xr虚拟演播室的构成
XR虚拟演播室是一种基于扩展现实（XR）技术的虚拟现实演播室，主要由以下几个组成部分构成：
1. XR摄像机：采用XR摄像机进行拍摄，这是虚拟演播室的基础。
XR摄像头可以在实时捕捉演员的动作和表情，将其转化为数字化的三维模型。
2. XR追踪系统：用于追踪演员的位置和动作，将其实时传输到虚拟环境中。
通过追踪系统，摄像机可以准确地捕捉到演员的移动和姿势。
3. XR计算机：负责处理和渲染虚拟环境的计算机系统。
XR计算机需要具备强大的计算和图形处理能力，以实时渲染高质量的虚拟场景，并将演员的实时图像融合到场景中。
4. XR眼镜：演员佩戴XR眼镜，可以在虚拟环境中直接观察和与虚拟场景进行交互。
XR眼镜通过头显设备向演员提供虚拟景象，使其看到与实际环境不同的虚拟场景。
5. XR交互设备：用于演员与虚拟环境进行互动，例如手柄、手套等。
这些设备可以追踪演员的手部动作，并将其实时传输到虚拟环境中。
6. XR场景生成和渲染软件：用于创建和编辑虚拟场景，并实时渲染虚拟场景和演员的图像。
这些软件可以根据演员的动作和位置实时调整场景，并将实际摄像机的拍摄内容与虚拟场景进行融合。
以上是XR虚拟演播室的基本构成，通过这些技术和设备的结合，可以实现真实演员与虚拟场景的交互，为观众呈现出逼真的虚拟体验。

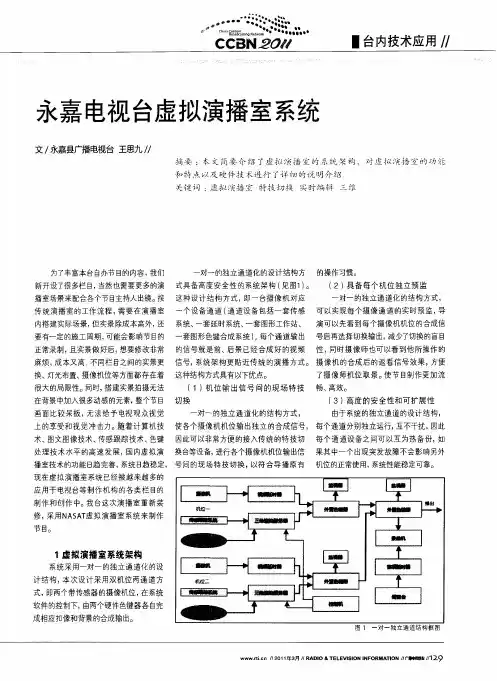

永嘉电视台虚拟演播室系统
系统硬件平台采用的是基于工作 站 虚拟场景， 大大提升节目制作效率。
（ 具 备任ቤተ መጻሕፍቲ ባይዱ三维 电视墙功能 ２）
３Ｍ Ｘ Ｄ Ａ 等三维 建模软件。 使虚拟演播室 （ 任 意的三维遮挡控 制 ８）
系统突破三维遮挡的 “ 的限制， 层” 户可以任意指定虚拟场景中的任意三维
系统支持多个大屏幕电视墙开窗可 系统资源随着制作节目增加不断的增值。
为了丰富本台自办节 目的内容， 我们
一
对～的独立通道化的设计结构方 的操作习惯。 （ ２）具备每 个机位独 立预 监
一
新开设了 很多栏 目 当 ， 然也需要更多的演 式具备高度 安全性的系统架构 （ 见图１ 。 ）
播室场景来配合各个节 目 主持人出镜。 按 这种设计结构方式， 即一台摄像机对应 传 统演播室的工作流程 ， 需要在演播室 要有一定的施工周期， 可能会影响节目的
现在虚拟演播室系统 已经被越来越多的
应用于 电视台等制作机构的各类栏 目的 制作和创作中。 我台这 次演播室重新装
修， 采用Ｎ Ｓ Ｔ Ａ Ａ 虚拟演 播室 系统来制作
节目。
１虚拟 演播室 系统 架构
系统采用一对一 的独立通道化 的设
计 结构， 本次设计采用双机位两通道方 式， 即两个带传感器的摄像机位， 在系统
软件的控制下， 由两个硬件色键器各 自完
成相应扣像和背景的合成输出。
Ｗ Ｗｎ． Ｉ０ ３ Ｉ Ａ Ｉ Ｅ ＥＩＩＮＩＦ Ｒ Ａ ＩＮⅣ１艘 粗Ｉ２９ Ｗ ．ｉｎＩ １年 月ＩＲ ＤＯ＆Ｔ ＬＶＳＯ Ｏ Ｍ Ｔ ｃ １ ２ Ｎ Ｏ 广 懵 Ｉ 翻 １
＿内术 用 技 应 — 台
ＣＣＢＮ皇
一台 投木应用 ． Ｉ台Ｆ技术应用 ／ ． Ｊ ． ／
大娱号虚拟演播室系统方案书
大娱号虚拟演播室系统方案书一、引言虚拟演播室是指利用虚拟现实技术，将现实世界中的演播室场景用数字化的形式呈现出来，并在虚拟环境中完成各类直播、录播等娱乐活动的系统。
大娱号作为一家大型娱乐公司，为了提升自身的直播录播能力和用户体验，决定引入虚拟演播室系统，并在此基础上开展一系列的直播活动。
本文将详细介绍大娱号虚拟演播室系统的方案。
二、系统概述大娱号虚拟演播室系统将通过虚拟现实技术，搭建一个完整的演播室场景，呈现给主播和观众。
系统主要包括以下模块：1. 虚拟场景模块该模块负责搭建虚拟演播室的场景，包括舞台、道具、灯光等元素。
通过虚拟现实技术，用户可以在虚拟场景中进行互动，并实现实时渲染和交互效果。
2. 视频录制模块该模块负责实时录制主播在虚拟演播室中的活动，并进行视频编码和存储。
录制的视频可以支持多种格式，以便后续的回放和编辑。
3. 直播推流模块该模块负责将虚拟演播室中的活动实时推流到直播平台，以供观众观看。
推流过程中需要考虑网络带宽限制和延迟控制，以保证观众的流畅观看体验。
4. 观众互动模块该模块提供观众与主播的互动功能，包括实时聊天、送礼物等。
观众可以通过系统提供的接口，与主播互动并表达自己的喜好。
三、系统设计1. 虚拟演播室场景设计在虚拟演播室中，我们将设计一个逼真的舞台场景，包括舞台、灯光、音效等元素，以及主播和观众的虚拟形象。
舞台将支持多种布景，以适应不同的直播内容。
此外，系统还将支持自定义道具的添加和编辑，以满足主播的个性需求。
2. 视频录制与编码在虚拟演播室中，主播的活动将被实时录制，并进行编码和存储。
我们将采用高效的视频编码算法，以保证视频的质量和压缩效率。
录制的视频将保存在服务器上，以便后续的回放和编辑。
3. 直播推流与延迟控制为了保证观众的流畅观看体验，我们将采用合适的流媒体传输协议，以最小化推流的延迟。
同时，我们还将使用带宽自适应算法，根据观众的网络环境自动调整推流的码率和分辨率，以保证观众在不同网络条件下都能够流畅观看。
虚拟演播室系统
虚拟演播室系统虚拟演播室系统（The Virtual Studio System，简称VSS)是近年来随着计算机技术飞速发展和色键技术不断改进而出现的一种新的电视节目制作系统。
其原理是将摄像机拍摄的前景图像通过色键技术融入随摄像机镜头变化的虚拟场景中，以扩展电视节目制作的空间。
一、虚拟演播室系统构成典型的虚拟演播室系统是由摄像设备、摄像机位置参数分析和控制、图形计算机、背景材料库和图像合成等设备组成。
虚拟演播室节目制作系统构成的简单框图下图所示。
虚拟演播室节目制作系统构成在蓝背景中的主持人由前景摄像机（真实摄像机）拍摄，而上图所示的背景图像记录及生成系统称为虚拟摄像机。
真实的和虚拟的摄像机始终是锁定的。
因此，需要确定真实摄像机的位置参数，包括摄像机在演播室中的空间位置，摄像机的运动参数（倾斜、转动、翻转），摄像机镜头设置参数（变焦、聚焦、光圈）。
所有这些数据都被送入计算机中进行分析，实时生成与前景图像保持正确透视关系的背景图像。
然后，前景图像（包括主持人和真实场景、道具）与计算机生成的背景图像通过色键控制器进行合成。
输出的图像可以直接播出或存储。
二、虚拟演播室关键技术虚拟演播室技术包括摄像机跟踪技术、计算机虚拟场景设计和蓝背景技术、灯光技术和色键技术等。
1.摄像机跟踪技术摄像机跟踪技术是虚拟演播室中一项关键技术，它可以获取摄像机在演播室中的实际位置参数和动作参数，从而判断摄像机、主持人、计算机虚拟场景之间的相对位置关系，帮助系统实现真实摄像机与虚拟摄像机的锁定。
目前，摄像机跟踪技术主要有图形识别和机械传感两种方式。
(1)图形识别法图形识别实际上是一种"运动估测算法"，它可以对运动画面进行精确的计算，获得摄像机的各项运动参数。
实际应用一般采用有浅蓝色网格图案的深蓝色背景板，拍摄时，系统会对网格进行定位追踪，通过对每一幅画面中许多像素点亮度信号进行计算，可以得出画面的移动和比例的变化，用这个测量值和运动参数建立一个关于像素子集的联立方程。
虚拟演播室系统应用发展
浅论虚拟演播室系统的应用与发展摘要：在多媒体教学手段得到比较充分运用之后，伴随着计算机模拟技术的不断成熟，一种新型的教学媒体逐渐登上教学舞台，并引发了又一次多媒体教学手段的革新风暴，这就是虚拟演播室系统。
虚拟演播室（virtual studio）技术，简称vs，又称虚拟布景技术，1994年首次在国际广播电视会议上展示，经过多年的发展完善，以其彻底超越实物空间拘束的独特性质，给教育技术工作者提供了一个空间无限、手法无穷、变幻无尽的制作空间。
利用虚拟演播室技术，传统的教学内容插上了想象的翅膀，推动了教学方法手段的不断创新发展。
关键词：虚拟现实；虚拟演播室系统；网络；远程教育进入新世纪，部队院校已经能够紧跟教育技术发展的新潮流，利用网络技术和远程教育技术的新平台，通过多种渠道发布教育信息、宣传校园文化、展示院校形象。
在虚拟演播室技术应用方兴未艾的背景下，部分军队院校也已经投入了人力物力开展了系统建设，虚拟演播室技术也开始逐步运用到教育技术制作中，但是，由于这一技术发展时间短、技术标准高，而院校中了解虚拟演播室技术的专业人才又十分紧缺，导致虚拟演播室技术存在重视不够、推广不足、应用不深的现象，没有充分发挥虚拟演播室的教学支撑功能。
因此，必须进一步提高认识，充分认识虚拟演播室技术在军事院校教学中的重要作用，进一步提升军事院校教学手段的不断创新，提高教学效益。
一、虚拟演播室是军事院校教育技术发展的增效器虚拟演播室系统的运用，可以突破传统电化教育的局限性。
虚拟演播室的一个重要优点就是空间的虚拟性和模拟手段的多样性，能够从根本上改变传统电化教育中依托演播室录制课程的空间和技术局限，改变传统演播室建设成本高、课程互动少、教学模式单一等现实问题。
对院校而言，只要是在多媒体教室里可以开展的课程，如课堂教学、学术讲座、实验操作等，都可以采用虚拟演播室技术。
一方面可以大大减少布设实景的人力物力投入，另一方面，借助于虚拟演播室系统丰富的素材库，可以使枯燥简单的课程更加形象生动，更加易于被学员接受。
虚拟演播室建设虚拟演播室系统方案
虚拟演播室建设虚拟演播室系统方案虚拟演播室系统是近年来随着计算机技术的飞速发展和色键技术不断改进而出现的一种新的电视节目制作系统。
在虚拟演播室系统中，摄像机的工作状态信息传送给图像工作站，计算机依次得到前景物体于摄像机之间的距离和相对位置，从而计算出虚拟场景最适宜的大小、位置，并按要求生成虚拟场景。
现场视频按照色键原理，将主持人或演员置身于蓝色背景幕布前表演，然后利用色键功能将主持人从蓝色背景中分离出来，实时地与计算机产生的三维模型完美无缺地集成在一起，构成一个现实中不存在的，但是在电视画面上却又起到演播室作用的那种假想的新的环境和气氛，最终得到把将实拍的人物与虚拟景物无缝地融合起来的画面。
虚拟演播室系统在新闻、访谈、对话、天气预报、少儿节目等演员不太多的栏目，可节省搭建实际场景的所有费用，且多个栏目共用一个演播室，缩短周期，还能实现小演播室无法实现的功能，提高创意，能够根据电视台节目录制的实际要求进行开发，实现电视台实际工作的高度结合，切实提高工作效率。
系统采用先进的技术，整个系统的硬件与软件都能够长期稳定运行。
适应电视台录制节目的广播级要求。
系统安全、可靠、稳定运行，才能实现系统的价值。
虚拟演播室系统分析及应用
计 算 机 与 网 络 创 新 生 活
虚 拟演 播室 系统分 析及应 用
韩 波
（ 绍兴 日报社
浙江 绍兴 ３ ２ ０ ） １ ０ ０
【 要】 摘 虚拟演播 室是 由传统的 色键技 术发展 而来 。它可以把 现场视 频与计 算机影像 实时地无缝地合成在一起 ， 它不仅为 视频节 目制作提供 了高科技的制作手段和 无限 自由的创作 空间， 而且在丰 富节 目包装 方式、 降低 节 目制作 费用等方面也显示 出 其 巨大的优 势。文章分析 了虚拟演播 室系统的原理 、 术途径 以及 实际应用 。 技
在观 多样 的 演 播 室
布景 ， 作 人 员 必 须 精 心 设 计 和 搭 建 表 演 区 和 场 景 ， 要 耗 费 制 需
算机 制 作 的 虚 拟 三 维 场景 与 电视 摄 像 机 现 场 拍 摄 的 人物 活 动
图像 进 行 数 字 化 的 实 时 合 成 ，使 人物 与 虚 拟 背 景 能够 同 步 变
真 实 摄 像 机 相 一 致 的 模 拟 效 果 。这 就 是 三 维 图 形 学 、人 工 智
速 变 化 ，这 使 得 丰 富 多 彩 的演 播 室 场 景 设 计 可 以 用 非 常 经 济
ａ ｌ ｚ ｓｔ ｅ ｐ ｉ ｉ ｌ ｆｖ ｒｕａ ｔ ｄ ｏ ｓ ｔ ｍ ，ｍ ｅ ｈｏ ｎ ｐｒ ｃ ｉ ａ ｐｐ ｉ ａ ｉ ｎ． ｎａｙ ｅ ｈ ｒｎｃ ｐ ｅ ｏ ｔ ｌ ｓ ｉ ｙｓｅ ｉ ｕ ｔ ｄｓａ ｄ ａ ｔｃ ａ ｌｃ ｔｏ ｌ
Ｋ ｅ ｏ ｄ ｖｒｕ ｌＴｈｅ Ｖｉｔ ｌＳｔ ｄ ｏ Ｓ ｓｅ ；ｈ ｅ —ｄｍ ｅ ｉｎａ ｃ ｎｅ； ｈ ｏｍａ ｋｅ ｔｃ ｎｏ ｏ ； ｌ ｅ ｂｏ ｙ ｗ ｒ ｓ： ｉｔ ａ ； ｒｕａ ｕ ｉ ｙ ｔ ｍ ｔ ｒ ｅ ｉ ｍ ｏ ｌｓｅ ｃｒ ｙ ｅ ｈ ｌ ｇ ｂ ｕ ｘ ｙ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
方案介绍
演播室系统
导播/编辑室系统
方案介绍
方案介绍
产品构成
虚拟演播系统主机
➢ 采用专业硬件采集卡、多显示输出高端图形工作站图卡
– 提供了专有的编码芯片，采用了Intel处理器的GPU图像加速处理、Intel IPP并行算法，同时支 持多路1080p信号的输入，以及最高5路虚拟编码处理
➢ 提供三机位、五机位、录播+虚拟七机位，3款设备
鸿合录播事业部
-----史继刚
鸿合虚拟演播室系统
视频体验
鸿合虚拟演播效果体验
应用背景
➢ 虚拟演播室是校园电视台的重要组成部分
– 是目前电视台中应用最多的一种电视节目制作及包装技术。它的实质是将计算机制作的虚 拟三维场景与电视摄像机现场拍摄的人物活动图像进行数字化的实时合成，使人物与虚拟 背景能够同步变化，从而实现两者天衣无缝的融合，以获得完美的合成画面
➢ 解决传统演播室场景需要实际搭建，在场景制作、不同栏目之间的场景更换、 修改等方面都存在着很大的局限性的问题
– 搭建实景演播室使工作量增加、材料浪费、工作效率降低、不利于消防安全等
➢ 增加实际场景无法实现的视觉冲击力
– 搭建虚拟演播室就是为了解决实景拍摄无法达到的视频效果，可以在背景中加入其他动感 画面的元素，使节目画面不再呆板，给观众更多的信息量和视觉冲击力
测光及面光 轮廓光
灯光布光图
轨道式灯光悬挂系统及铰链
低层高安装设计、防脱落设计
轨道及铰链布局图
其他周边设备
摄像机
监听音箱
三脚架
提词器
编码器 流媒体服务器
非线编系统
调音台
数字音频处理器 无线音频领夹麦
声处理
高清显示屏
虚拟演播教室
精品全自动录播+虚拟演播教室
虚拟演播系统软件
虚拟演播系统软件功能
➢ 创建新的虚拟场景
– 系统自带虚拟场景元素库，
➢ 支持复杂3D场景实时渲染
➢ 单机位实现多机位效的前提下，一台摄像机可以实 现多机位的效果
➢ 实时字幕编播
➢ 多路色键器抠像功能
– 可同时分别对每路视频源信号进行单独一键抠像色键处理
➢ 实时阴影与镜像效果
➢ 流媒体直播功能
– 支持RTSP、RTMP等输出协议，支持H.264视频编码格式，支持对每路视频输入源信号 及1路合成信号同时直播
蓝箱
拼接式蓝箱设计，便于安装部署；本方案涉及了四部分产品，蓝箱部分分为三种产品： 墙板、弧形板、地板，还有一种铝合金的底支架
灯光系统
背景光 面光
➢ 主要配置
– 架构：4U标准服务器架构； – CPU：i7 4790； – 主板：Intel C226核芯； – 内存：双通道8G； – 独立系统盘：Intel 128G SSD; – 存储：1T企业级SATA硬盘； – 显卡：GTX 960； – 操作系统：正版Win7专业版； – 显示屏：前置8.9”高清显示屏； – 机身自带抽拉式键盘、触控鼠标； – 视频采集：可最高支持8路HDSDI+VGA视频输入通道；
虚拟演播系统软件功能
➢ “三维遮挡”与”无限蓝箱”功能
– 可实现虚拟三维物体围绕主讲人旋转——真三维虚拟演播室的标志性功能之一 – 如果摄像机把蓝幕以外的画面也拍摄进来时，可以把蓝幕以外的无法抠像的杂景用虚拟场景覆盖
➢ USB视频设备支持
– 支持高拍仪等教学常用USB接口设备信号输入
➢ 本地绘画功能
– 通过操作鼠标即可对系统虚拟大屏中的图片、视频等素材进行实时标注
➢ Alpha AVI通道功能
➢ PPT播控功能
– 实时控制并在系统虚拟大屏中打开本地硬盘上的PPT文档,并进行翻页等播控处理
虚拟演播系统主机
➢ 实时虚拟大屏播控系统
– 支持在虚拟场景中设置3个虚拟大屏，可对虚拟大屏的素材进行实时更换及带转场特效 的切换
