桥梁工程施工安全培训材料(ppt56页).pptx
合集下载
2024版桥梁施工安全培训材料课件
桥梁施工安全培训材料课件
$number {01}
2024/1/29
1
目 录
• 桥梁施工安全概述 • 桥梁施工现场安全规范 • 桥梁施工临时设施安全 • 桥梁施工过程安全防护措施 • 桥梁施工安全检查与评估 • 桥梁施工应急管理与救援 • 总结回顾与展望未来发展趋势
2024/1/29
2
01
桥梁施工安全概述
的应用、智能化施工机械的使用等。
绿色施工
02
未来桥梁施工将更加注重环保、节能，推动绿色施工技术的发
展和应用。
高质量发展
03
随着交通基础设施建设的不断完善，桥梁施工将更加注重质量、
安全、效率等方面的提升，推动行业高质量发展。
29
持续提高桥梁施工安全水平
加强安全培训和教育
强化现场监管和检查
定期开展安全培训和教育活 动，提高施工人员的安全意
进入施工现场前，所有工作人员必 须接受安全教育和培训，了解并遵 守各项安全规章制度。
在施工现场，应遵守劳动纪律，不 得随意串岗、脱岗，严禁嬉戏打闹。
2024/1/29
工作人员应穿着符合安全要求的防 护服，佩戴安全帽、安全带等个人 防护装备。
严禁酒后上岗、疲劳作业，保持良 好的工作状态。
8
设备操作规范
大型设备操作安全
介绍大型设备的操作规程和安全 注意事项，如起重机、吊篮等。
2024/1/29
高空作业安全
讲解高空作业的安全要求和防护 措施，如安全带、安全网等的使 用。
施工现场安全
分析施工现场常见的安全隐患和 应对措施，如临时设施、电气安 全等。
6
02
桥梁施工现场安全规范
2024/1/29
7
$number {01}
2024/1/29
1
目 录
• 桥梁施工安全概述 • 桥梁施工现场安全规范 • 桥梁施工临时设施安全 • 桥梁施工过程安全防护措施 • 桥梁施工安全检查与评估 • 桥梁施工应急管理与救援 • 总结回顾与展望未来发展趋势
2024/1/29
2
01
桥梁施工安全概述
的应用、智能化施工机械的使用等。
绿色施工
02
未来桥梁施工将更加注重环保、节能，推动绿色施工技术的发
展和应用。
高质量发展
03
随着交通基础设施建设的不断完善，桥梁施工将更加注重质量、
安全、效率等方面的提升，推动行业高质量发展。
29
持续提高桥梁施工安全水平
加强安全培训和教育
强化现场监管和检查
定期开展安全培训和教育活 动，提高施工人员的安全意
进入施工现场前，所有工作人员必 须接受安全教育和培训，了解并遵 守各项安全规章制度。
在施工现场，应遵守劳动纪律，不 得随意串岗、脱岗，严禁嬉戏打闹。
2024/1/29
工作人员应穿着符合安全要求的防 护服，佩戴安全帽、安全带等个人 防护装备。
严禁酒后上岗、疲劳作业，保持良 好的工作状态。
8
设备操作规范
大型设备操作安全
介绍大型设备的操作规程和安全 注意事项，如起重机、吊篮等。
2024/1/29
高空作业安全
讲解高空作业的安全要求和防护 措施，如安全带、安全网等的使 用。
施工现场安全
分析施工现场常见的安全隐患和 应对措施，如临时设施、电气安 全等。
6
02
桥梁施工现场安全规范
2024/1/29
7
桥梁工程培训资料精品PPT课件
桥梁工程
常规知识介绍
桥梁功能
• --在公路，铁路、城市和农村道路以及水 利建设中，为了跨越各种障碍物（如河 流，沟谷或其他线路等）构造物，如桥 梁涵洞等。摘自《桥梁工程》
一、桥梁组成
二、桥梁类型
按用途划分，有公路桥，铁路桥，公路铁路两 用桥，人行桥，运水桥（渡槽）以及其他专用 桥（管线，电缆等）
4、框架式桥墩
框架式桥墩采用钢筋混凝土或预应力混凝土等压挠和挠曲构件组成平 面框架代替墩身，支承上部结构，必要时可做成双层或多层的框架
四、桥台的类型与构造
重力式桥台
轻型桥台
类 框式桥台 型 组合式桥台
承拉式桥台 （一）重力式桥台
1、重力式桥台类型 埋式桥台
U型桥台 八字式和一字式桥台
重力式桥台也称实体式桥台， 它主要靠自重来平衡台后的土 压力。桥台台身多数由石砌、 片石混凝土或混凝土等圬工材 料建造，并采用就地建造施工 方法
• 计算跨径l • 跨径 • 净跨径l0 • 建筑高度 • 桥下净空
四、桥梁跨径分类
桥梁分类 特大桥 大桥 中桥 小桥
多孔跨径总长 L(m)
L≥ 500
单孔跨径 L0(m)
L0≥ 100
100≤ L＜ 500 40≤ L0＜ 100
30＜ L＜ 100 20≤ L0＜ 40
8≤ L≤ 30
100mm的檐口。
3、桩（柱）式桥墩和柔性墩
柱式桥墩是目前公路桥梁中广泛采用的桥墩型式。它具有线条简 捷、明快、美观，既节省材料数量又施工方便的特点，特别适用于桥 梁宽度较大的城市桥梁和立交桥。
柱式桥墩一般可分为独柱、双柱和多柱等形式，它可以根据桥宽的 需要以及地物地貌条件任意组合。柱式桥墩由承台、柱式墩身和盖梁
常规知识介绍
桥梁功能
• --在公路，铁路、城市和农村道路以及水 利建设中，为了跨越各种障碍物（如河 流，沟谷或其他线路等）构造物，如桥 梁涵洞等。摘自《桥梁工程》
一、桥梁组成
二、桥梁类型
按用途划分，有公路桥，铁路桥，公路铁路两 用桥，人行桥，运水桥（渡槽）以及其他专用 桥（管线，电缆等）
4、框架式桥墩
框架式桥墩采用钢筋混凝土或预应力混凝土等压挠和挠曲构件组成平 面框架代替墩身，支承上部结构，必要时可做成双层或多层的框架
四、桥台的类型与构造
重力式桥台
轻型桥台
类 框式桥台 型 组合式桥台
承拉式桥台 （一）重力式桥台
1、重力式桥台类型 埋式桥台
U型桥台 八字式和一字式桥台
重力式桥台也称实体式桥台， 它主要靠自重来平衡台后的土 压力。桥台台身多数由石砌、 片石混凝土或混凝土等圬工材 料建造，并采用就地建造施工 方法
• 计算跨径l • 跨径 • 净跨径l0 • 建筑高度 • 桥下净空
四、桥梁跨径分类
桥梁分类 特大桥 大桥 中桥 小桥
多孔跨径总长 L(m)
L≥ 500
单孔跨径 L0(m)
L0≥ 100
100≤ L＜ 500 40≤ L0＜ 100
30＜ L＜ 100 20≤ L0＜ 40
8≤ L≤ 30
100mm的檐口。
3、桩（柱）式桥墩和柔性墩
柱式桥墩是目前公路桥梁中广泛采用的桥墩型式。它具有线条简 捷、明快、美观，既节省材料数量又施工方便的特点，特别适用于桥 梁宽度较大的城市桥梁和立交桥。
柱式桥墩一般可分为独柱、双柱和多柱等形式，它可以根据桥宽的 需要以及地物地貌条件任意组合。柱式桥墩由承台、柱式墩身和盖梁
桥梁施工安全培训材料

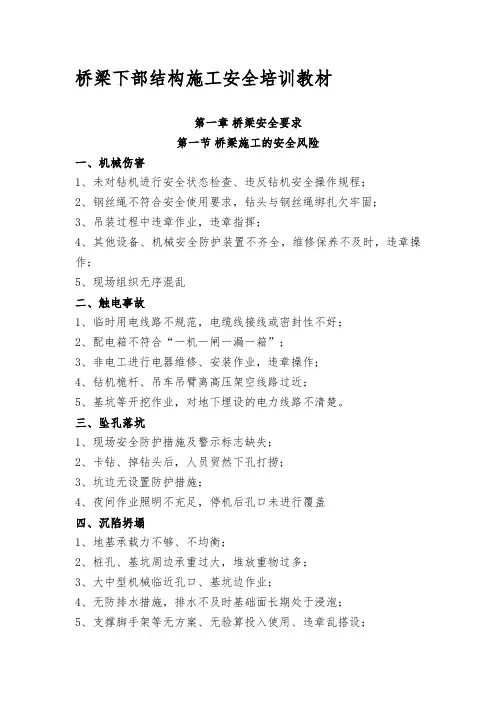

桥梁下部结构施工安全培训教材第一章桥梁安全要求第一节桥梁施工的安全风险一、机械伤害1、未对钻机进行安全状态检查、违反钻机安全操作规程；2、钢丝绳不符合安全使用要求，钻头与钢丝绳绑扎欠牢固；3、吊装过程中违章作业，违章指挥；4、其他设备、机械安全防护装置不齐全，维修保养不及时，违章操作；5、现场组织无序混乱二、触电事故1、临时用电线路不规范，电缆线接线或密封性不好；2、配电箱不符合“一机一闸一漏一箱”；3、非电工进行电器维修、安装作业，违章操作；4、钻机桅杆、吊车吊臂离高压架空线路过近；5、基坑等开挖作业，对地下埋设的电力线路不清楚。
三、坠孔落坑1、现场安全防护措施及警示标志缺失；2、卡钻、掉钻头后，人员贸然下孔打捞；3、坑边无设置防护措施；4、夜间作业照明不充足，停机后孔口未进行覆盖四、沉陷坍塌1、地基承载力不够、不均衡；2、桩孔、基坑周边承重过大，堆放重物过多；3、大中型机械临近孔口、基坑边作业；4、无防排水措施，排水不及时基础面长期处于浸泡；5、支撑脚手架等无方案、无验算投入使用、违章乱搭设；6、支撑脚手架超过预设荷载。
五、高处坠落、落物伤人1、施工现场未设安全围挡或警戒区域；2、作业区域无警示告知标识；3、作业人员未按高处作业规程进行作业，违章操作；4、高处作业临边无设置安全防护；5、施工人员身体不适或有心事精神恍惚。
第二节桥梁施工安全文明施工要求为确保施工中的安全，在进行桥梁施工时，必须将安全工作放在首位，预防为主。
1、对操作人员进行安全思想教育，提高安全意识，实行持证上岗制度，不经培训或无证者，不得进行上岗操作;2、操作人员进现场必须使用好安全防护用具，严禁穿拖鞋、硬底鞋、高跟鞋、光脚和赤膊上班。
3、在清障、安装支撑施工过程中特别注意安全保护工作做到责任到人，不得违章作业；并且做好支护结构施工及使用过程中对周边环境的监测，如发现问题及时解决。
4、装卸模板桩宜采用两点吊。
对钢丝绳每天进行检查，特别是要注意滑轮的轴和钢丝绳磨损情况，危及安全的要及时维修、更换。
桥梁施工安全培训材料
桥梁施工安全培训材料精品管理制度、管理方案、合同、协议、一起学习进步桥梁下部结构施工安全培训教材第一章桥梁安全要求第一节桥梁施工的安全风险一、机械伤害1、未对钻机进行安全状态检查、违反钻机安全操作规程；2、钢丝绳不符合安全使用要求，钻头与钢丝绳绑扎欠牢固；3、吊装过程中违章作业，违章指挥；4、其他设备、机械安全防护装置不齐全，维修保养不及时，违章操作；5、现场组织无序混乱二、触电事故1、临时用电线路不规范，电缆线接线或密封性不好；2、配电箱不符合“一机一闸一漏一箱”；3、非电工进行电器维修、安装作业，违章操作；4、钻机桅杆、吊车吊臂离高压架空线路过近；5、基坑等开挖作业，对地下埋设的电力线路不清楚。
三、坠孔落坑1、现场安全防护措施及警示标志缺失；2、卡钻、掉钻头后，人员贸然下孔打捞；3、坑边无设置防护措施；4、夜间作业照明不充足，停机后孔口未进行覆盖四、沉陷坍塌1、地基承载力不够、不均衡；2、桩孔、基坑周边承重过大，堆放重物过多；3、大中型机械临近孔口、基坑边作业；4、无防排水措施，排水不及时基础面长期处于浸泡；5、支撑脚手架等无方案、无验算投入使用、违章乱搭设；6、支撑脚手架超过预设荷载。
五、高处坠落、落物伤人1、施工现场未设安全围挡或警戒区域；2、作业区域无警示告知标识；3、作业人员未按高处作业规程进行作业，违章操作；4、高处作业临边无设置安全防护；5、施工人员身体不适或有心事精神恍惚。
第二节桥梁施工安全文明施工要求为确保施工中的安全，在进行桥梁施工时，必须将安全工作放在首位，预防为主。
1、对操作人员进行安全思想教育，提高安全意识，实行持证上岗制度，不经培训或无证者，不得进行上岗操作;2、操作人员进现场必须使用好安全防护用具，严禁穿拖鞋、硬底鞋、高跟鞋、光脚和赤膊上班。
3、在清障、安装支撑施工过程中特别注意安全保护工作做到责任到人，不得违章作业；并且做好支护结构施工及使用过程中对周边环境的监测，如发现问题及时解决。
【新整理】桥梁工程施工安全培训PPT课件
1:0.33
1:0.67
1:0
1:0.1
1:0.25
1:0
1:0
1:0
桥梁施工安全
深基坑施工
对于深基坑（包括前面所提到的一、二级 基坑）施工，坑壁边坡都采用有支撑形式，支 护类型根据土质情况多种多样，有深层搅拌水 泥土桩墙、钢板桩、型钢横挡板、钻孔桩、人 工挖孔桩、地下连续墙、加筋水泥土桩法 （SMW工法桩）、土钉墙等。
桥梁施工安全
桥梁工程施工安全
桥梁施工安全
内容提要
第一部分
第二部分 第三部分 第四部分 第五部分 第六部分
基坑工程施工
桩基础施工 模板工程 脚手架工程 高处作业 起重吊装作业
桥梁施工安全
本部分内容主要按照桥梁工程的施 工顺序（不包括架梁和预制梁施工）， 本着从下到上的原则，从基坑工程施工、 桩基础施工、模板工程、脚手架工程、 高处作业及起重吊装作业六个方面的部 分安全知识不同程度地与大家一起学习 和探讨。
需要特别加强支护的深挖承台
桥梁施工安全
第二部分 桩基础施工
在桩位上钻孔或挖孔，然后在孔内灌注 （钢筋）混凝土成桩，构成桥梁基础。从成孔方 法上，常用钻孔桩和人工挖孔桩两种。
一、钻孔桩施工 钻孔桩基础适应范围广，进度快，是桥梁桩 基施工的一种常用方法。目前，各类钻机钻孔成 桩的施工工艺都比较成熟，施工时要严格按照操 作规程施工，这里只简单说一下基本要求。
桥梁施工安全
第三部分 模板工程
桥梁工程中大量的承台、墩身等大 体积混凝土施工，涉及模板工程工作量 大，尤其是大模板的存放、吊运、安装 及拆模作业过程中，有时会发生模板倾 倒、坠落、崩模、跨塌等，导致人员伤 亡事故，存在很大安全风险。
桥梁施工安全
桥梁工程施工技术培训课件pptx
程按期完成。
03
桥梁下部结构施工技术
桩基础施工技术
钻孔灌注桩
介绍钻孔方法、护筒设置、泥浆 制备、清孔等关键步骤，以及钢 筋笼制作与安装、混凝土灌注等
后续工艺。
人工挖孔桩
阐述人工挖孔的施工流程、安全措 施和质量控制要点，包括挖孔、护 壁、钢筋笼制作与安装、混凝土灌 注等环节。
预制桩施工
介绍预制桩的制作、运输、沉桩等 施工工艺，以及静力压桩、振动沉 桩等沉桩方法的选择与应用。
06
桥梁工程施工质量控制与验收
施工质量控制要点
施工材料控制
确保使用合格的原材料和构配件，加强材料 进场检验和存储管理。
施工工艺控制
严格按照设计图纸和施工方案进行施工，确 保各道工序质量符合要求。
施工过程监控
加强施工现场监控，及时发现和处理质量问 题，确保施工过程可控。
质量通病防治
针对桥梁工程中常见的质量通病，采取有效 的预防措施，提高工程质量水平。
04
加强施工人员安全教育 和培训，提高安全意识 和操作技能。
危险源辨识与风险控制
01
02
03
04
对桥梁施工过程中可能存在的 危险源进行全面辨识和评估。
制定针对性的风险控制措施， 降低事故发生的可能性。
建立危险源动态监控机制，确 保风险控制措施的有效性。
定期组织应急演练，提高应对 突发事件的能力。
环境保护要求及实施措施
桥梁工程施工技术培训课件 pptx
contents
目录
• 桥梁工程概述 • 桥梁施工基础知识 • 桥梁下部结构施工技术 • 桥梁上部结构施工技术 • 桥梁附属设施施工技术 • 桥梁工程施工质量控制与验收 • 桥梁工程施工安全与环境保护 • 桥梁工程维修养护与加固改造
03
桥梁下部结构施工技术
桩基础施工技术
钻孔灌注桩
介绍钻孔方法、护筒设置、泥浆 制备、清孔等关键步骤，以及钢 筋笼制作与安装、混凝土灌注等
后续工艺。
人工挖孔桩
阐述人工挖孔的施工流程、安全措 施和质量控制要点，包括挖孔、护 壁、钢筋笼制作与安装、混凝土灌 注等环节。
预制桩施工
介绍预制桩的制作、运输、沉桩等 施工工艺，以及静力压桩、振动沉 桩等沉桩方法的选择与应用。
06
桥梁工程施工质量控制与验收
施工质量控制要点
施工材料控制
确保使用合格的原材料和构配件，加强材料 进场检验和存储管理。
施工工艺控制
严格按照设计图纸和施工方案进行施工，确 保各道工序质量符合要求。
施工过程监控
加强施工现场监控，及时发现和处理质量问 题，确保施工过程可控。
质量通病防治
针对桥梁工程中常见的质量通病，采取有效 的预防措施，提高工程质量水平。
04
加强施工人员安全教育 和培训，提高安全意识 和操作技能。
危险源辨识与风险控制
01
02
03
04
对桥梁施工过程中可能存在的 危险源进行全面辨识和评估。
制定针对性的风险控制措施， 降低事故发生的可能性。
建立危险源动态监控机制，确 保风险控制措施的有效性。
定期组织应急演练，提高应对 突发事件的能力。
环境保护要求及实施措施
桥梁工程施工技术培训课件 pptx
contents
目录
• 桥梁工程概述 • 桥梁施工基础知识 • 桥梁下部结构施工技术 • 桥梁上部结构施工技术 • 桥梁附属设施施工技术 • 桥梁工程施工质量控制与验收 • 桥梁工程施工安全与环境保护 • 桥梁工程维修养护与加固改造
《桥梁施工安全》PPT课件
精选PPT
6
安全生产基础知识(六)
• 10.高处作业
凡在坠落高度基准面2m以上(含 2m)有可能坠落的高处进行的作业称 为高处作业。
高处作业的要求：
高处作业人员必须进行体检，患 有心脏病、高血压、精神病、癫痫 病等不适合高处作业的人员，不得 从事高处作业。高处作业人员必须 穿戴个人防护用品。桥梁登高架设 作业(如架子工、塔式起重机安装拆 除工)人员，必须进行专门培训，经 考试合格，持劳动安全监察部门核 发的《特种作业安全操作证》，方 准上岗作业。
• 5. 在高空、钢筋、结构上作业 时，一定要穿防滑鞋。
• 6. 现场用电，一定要有专人管 理，同时设专用配电箱，严禁 乱接乱拉，采取用电挂牌制度 ，尤其杜绝违章作业，防止人 身、线路，设备事故的发生。
精选PPT
19
施工安全注意事项
• 7. 电钻、电锤、电焊机等电动机具 用电、配电箱必须要有漏电保护装 置和良好的接地保护地线，所有电 动机具和线缆必须定期检查，保证 绝缘良好，使用电动机具时应穿绝 缘鞋，戴绝缘手套。
精选PPT
13
外来人员进场注意事项 （二）
• 安全帽发挥功能最多的是防止 碰坏你的脑袋，比如从架子下 面走，很容易碰头，带了安全 帽也要小心扭到脖子！还有安 全帽的帽带一定要系紧！
• 注意脚下，小心钉子和地面得 凹陷等，避免扎伤和碰撞，尽 量不要踩踏木板和线缆。
• 注意身体各个部分，防止脚手 架和凌乱得铁丝、钢筋等刮伤。
精选PPT
16
外来人员进场注意事项 （五）
• 保持平和的心态，不要兴奋、 激动，不要嬉戏打斗，避免出 现意外事故。
• 有人总结出三不原则：不伤害 自己，不伤害别人，不被别人 伤害。
桥梁工程施工安全培训材料(ppt_56)(PPT56页)
放坡时，边坡的坡度控制在无成熟的经验
或科学的理论计算并经试验证明时，边坡最陡 坡度应按下表规定确定。
中铁十九局集团
安全培训
无支撑浅基坑（≤5m）坑壁最大允许坡度
基坑处
坑壁边坡坡度（高：宽）
土的类别 坡缘无荷载 坡缘有静载 坡缘有动载
砂类土
1：1
1：1.25
1：1.5
碎石类土 1：0.75
1：1
1：1.25
⑶连续式水平支撑:①适用范围：挖掘较潮湿的或散料的 土及挖土深度小于5米时。②支撑方法：挡土板水平放置， 相互靠紧，不留间隔，然后两侧同时对称立上竖木方上下 各顶一根撑木，端头加木楔顶紧。
⑷锚拉支撑:①适用范围：开挖较大基坑或使用较大型的 机械挖土，而不能安装横撑时。②挡土板水平顶在术桩的 内侧，柱桩一端打入土中，另一端用拉杆与远处锚桩拉紧， 挡土板内侧回填土。
针对桥梁工程施工，本部分内容主要从桥 梁施工过程中可能涉及到的一些高危的分项工 程（如明挖基础施工、钻孔桩施工、人工挖孔 桩施工）、作业过程（如吊装作业、高处作业） 及其相关的安全知识（如钢丝绳、脚手架安全 使用）。在这里和大家不同程度地进行学习、 交流和探讨。
一、明挖基础施工 明挖基础，也叫直接基础或扩大基础，是 桥梁墩台基础埋深较浅时常用的一种施工方法。 在《建设工程安全生产管理条例》第二十
基坑处土的类别
不放坡垂直挖深（m）
密实、中密的砂土和含碎石砂土
1.00
硬塑、可塑的粉土及粉质黏土
1.25
硬塑、可塑的黏土和含碎石黏土
坚硬的黏土
1.50 2.00
冬季北方施工，当天然冻结的速度和深度，能 确保挖土时的安全操作，对于4m以内深度的基坑， 开挖时可采用天然冻结法垂直开挖而不加设支撑。但 对于干燥的砂土应严禁采007年2月
或科学的理论计算并经试验证明时，边坡最陡 坡度应按下表规定确定。
中铁十九局集团
安全培训
无支撑浅基坑（≤5m）坑壁最大允许坡度
基坑处
坑壁边坡坡度（高：宽）
土的类别 坡缘无荷载 坡缘有静载 坡缘有动载
砂类土
1：1
1：1.25
1：1.5
碎石类土 1：0.75
1：1
1：1.25
⑶连续式水平支撑:①适用范围：挖掘较潮湿的或散料的 土及挖土深度小于5米时。②支撑方法：挡土板水平放置， 相互靠紧，不留间隔，然后两侧同时对称立上竖木方上下 各顶一根撑木，端头加木楔顶紧。
⑷锚拉支撑:①适用范围：开挖较大基坑或使用较大型的 机械挖土，而不能安装横撑时。②挡土板水平顶在术桩的 内侧，柱桩一端打入土中，另一端用拉杆与远处锚桩拉紧， 挡土板内侧回填土。
针对桥梁工程施工，本部分内容主要从桥 梁施工过程中可能涉及到的一些高危的分项工 程（如明挖基础施工、钻孔桩施工、人工挖孔 桩施工）、作业过程（如吊装作业、高处作业） 及其相关的安全知识（如钢丝绳、脚手架安全 使用）。在这里和大家不同程度地进行学习、 交流和探讨。
一、明挖基础施工 明挖基础，也叫直接基础或扩大基础，是 桥梁墩台基础埋深较浅时常用的一种施工方法。 在《建设工程安全生产管理条例》第二十
基坑处土的类别
不放坡垂直挖深（m）
密实、中密的砂土和含碎石砂土
1.00
硬塑、可塑的粉土及粉质黏土
1.25
硬塑、可塑的黏土和含碎石黏土
坚硬的黏土
1.50 2.00
冬季北方施工，当天然冻结的速度和深度，能 确保挖土时的安全操作，对于4m以内深度的基坑， 开挖时可采用天然冻结法垂直开挖而不加设支撑。但 对于干燥的砂土应严禁采007年2月
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（三）明挖基础的安全要求 1、基坑开挖前,要在基坑顶面边坡以外的四 周开挖排水沟，并保持畅通，防止积水灌入基坑 引起坍塌。
中铁十九局集团
安全培训
2、处在土石松动坡脚下的基坑，开挖前应做好防护
措施，如排除危石，设置挡护墙等，防止土石落入坑内砸 伤人员或设备。
3、基坑顶面安设机械、堆放料具和弃土，均应在安 全距离（1～1.5m）之外；引起地面振动的机械安全距离 更要严格控制，一般在1.5～2m以外。
2、有支适用范围：干土或天然湿度的黏土 类的土，深度在2米以内。②支撑方法：两侧挡土板水平放 置，用撑木加木楔顶紧，挖一层土支顶一层。
⑵断续式水平支撑:①活用范围：挖掘湿度小的黏性土及 挖土深度小于3米时。②支撑方法：挡土板水平放置，中间 留出间隔，然后两侧同时对称立上竖木方，再用工具式横 撑上下顶紧。
中铁十九局集团
安全培训
二、钻孔桩基础施工安全措施 钻孔桩基础是在桩位上钻孔，然后在孔内灌注钢
筋混凝土成桩，构成桥梁基础。钻孔桩基础适应范围 广，进度快，是桥梁深基础（桩基）施工的一种重要 方法。
钻孔桩基础施工虽然比明挖基础、沉井基础施工 安全，但也不能大意，要严格按照安全操作规程施工。
（一）钻孔桩施工一般安全要求： 1、施工前要对钻机进行全面检修，钻机、钻具 和吊钻头的钢丝绳，必须符合施工要求。 2、钻机就位时，钻孔位置如果土质比较松软， 应夯实地面或铺设木排垫平，防止地面出现较大沉陷， 保证钻架的安全稳定和钻孔的垂直度。钻架顶端应用 缆风绳对称张拉，地锚应牢固。
放坡时，边坡的坡度控制在无成熟的经验
或科学的理论计算并经试验证明时，边坡最陡 坡度应按下表规定确定。
中铁十九局集团
安全培训
无支撑浅基坑（≤5m）坑壁最大允许坡度
基坑处
坑壁边坡坡度（高：宽）
土的类别 坡缘无荷载 坡缘有静载 坡缘有动载
砂类土
1：1
1：1.25
1：1.5
碎石类土 1：0.75
1：1
1：1.25
针对桥梁工程施工，本部分内容主要从桥 梁施工过程中可能涉及到的一些高危的分项工 程（如明挖基础施工、钻孔桩施工、人工挖孔 桩施工）、作业过程（如吊装作业、高处作业） 及其相关的安全知识（如钢丝绳、脚手架安全 使用）。在这里和大家不同程度地进行学习、 交流和探讨。
一、明挖基础施工 明挖基础，也叫直接基础或扩大基础，是 桥梁墩台基础埋深较浅时常用的一种施工方法。 在《建设工程安全生产管理条例》第二十
4、开挖基坑时，要按规定的坡度，分层下挖到符合
基坑承载力要求的设计标高为止，严禁采用局部挖深坑， 再由底层向四周掏土开挖的方法施工。
5、基坑底部应设置汇水井或采用井点降水，确保基 坑不被水浸泡。
6、采用机械开挖基坑，要严格遵守有关机械操作规 程，吊机、扒杆和土斗下面严禁站人。
7、当基坑开挖至接近设计标高时，应注意预留10～ 20cm，待下一道工序准备就绪，在灌注混凝土之前采用 人工挖除
粘砂土
1:0.67
1:0.75
1:1
砂粘土
1:0.33
1:0.5
1:0.75
粘土带有石块 1:0.25
1:0.33
1:0.67
未风化页岩
1:0
1:0.1
1:0.25
岩石
1:0
1:0
1:0
说明：静载或动载距挖方边缘的距离为1m外；堆土或材料堆积高度不超过1.5m。
中铁十九局集团
安全培训
不放坡时，当无地下水或地下水位低于基坑底 面且土质均匀时，垂直挖深高度应不超过下表规定：
中铁十九局集团
安全培训
六条中明确了深基坑施工要执行专项施工方案
专家论证审查制度。这里所指的深基坑是以开 挖深度大于5m为标准。
基坑工程的分级
级别
级别条件
支护结构作为主体结构的一部分时；基坑开挖
一级
深度大于、等于10m时；距基坑边两倍开挖深 度范围内有历史文物、重要建筑物、重要管线
等需要严加保护时。满足三者其一即可。
二级 除一级和三级以外的
三级 开挖深度小于7m，且周围环境无特别要求时
中铁十九局集团
安全培训
本部分只按照《建设工程安全生产管理条例》
中对基坑的分类，学习几点明挖基础施工的安全 要求。
（一）浅基坑（≤5m） 1、浅基坑边坡无支撑的相关规定 当地质情况良好、土质均匀、地下水位低
于基坑底面标高时，可不加支撑。可根据实际 地质情况采取放坡和不放坡形式开挖。
基坑处土的类别
不放坡垂直挖深（m）
密实、中密的砂土和含碎石砂土
1.00
硬塑、可塑的粉土及粉质黏土
1.25
硬塑、可塑的黏土和含碎石黏土
坚硬的黏土
1.50 2.00
冬季北方施工，当天然冻结的速度和深度，能 确保挖土时的安全操作，对于4m以内深度的基坑， 开挖时可采用天然冻结法垂直开挖而不加设支撑。但 对于干燥的砂土应严禁采用冻结法施工。
中铁十九局集团
安全培训
（二）深基坑:对于深基坑（包括前面所提 到的一、二级基坑）施工，坑壁边坡都采用有支 撑形式，支护类型根据土质情况多种多样，如钢 构架支护、地下连续墙支护、地下连续锚杆支护 （沿地下连续墙向四周土体分层打入锚杆并注浆 加固）等。深基坑施工的支护形式，在设计文件 大多给出，施工中我们只须按设计施工既可，在 此不做太多探讨。
四、吊装作业施工安全技术
（一）吊装作业吊点的选择；（二）吊装作业常用吊具
（吊钩和卡环）的安全使用；（三）最常用的索具——钢丝绳
的安全使用；（四）起重吊装作业的安全技术要求
五、高处作业
（一）高处作业概述；（二）高处作业时的安全防护措施；
（三）桥梁施工涉及到的临边与洞口高处作业
六、脚手架工程简介（扣件式钢管脚手架）
⑶连续式水平支撑:①适用范围：挖掘较潮湿的或散料的 土及挖土深度小于5米时。②支撑方法：挡土板水平放置， 相互靠紧，不留间隔，然后两侧同时对称立上竖木方上下 各顶一根撑木，端头加木楔顶紧。
⑷锚拉支撑:①适用范围：开挖较大基坑或使用较大型的 机械挖土，而不能安装横撑时。②挡土板水平顶在术桩的 内侧，柱桩一端打入土中，另一端用拉杆与远处锚桩拉紧， 挡土板内侧回填土。
桥梁工程 施工安全部分
一、明挖基础施工 目
录
（一）浅基坑；（二）深基坑；（三）明挖基础的安全要
求
二、钻孔桩基础施工安全措施
（一）钻孔桩施工一般安全要求；（二）冲击钻机造孔的
安全规定；（三）旋转钻机造孔的安全规定
三、人工挖孔桩基础施工安全措施
（一）人工挖孔桩的安全技术措施；（二）人工挖孔桩的
安全要求
中铁十九局集团
安全培训
2、处在土石松动坡脚下的基坑，开挖前应做好防护
措施，如排除危石，设置挡护墙等，防止土石落入坑内砸 伤人员或设备。
3、基坑顶面安设机械、堆放料具和弃土，均应在安 全距离（1～1.5m）之外；引起地面振动的机械安全距离 更要严格控制，一般在1.5～2m以外。
2、有支适用范围：干土或天然湿度的黏土 类的土，深度在2米以内。②支撑方法：两侧挡土板水平放 置，用撑木加木楔顶紧，挖一层土支顶一层。
⑵断续式水平支撑:①活用范围：挖掘湿度小的黏性土及 挖土深度小于3米时。②支撑方法：挡土板水平放置，中间 留出间隔，然后两侧同时对称立上竖木方，再用工具式横 撑上下顶紧。
中铁十九局集团
安全培训
二、钻孔桩基础施工安全措施 钻孔桩基础是在桩位上钻孔，然后在孔内灌注钢
筋混凝土成桩，构成桥梁基础。钻孔桩基础适应范围 广，进度快，是桥梁深基础（桩基）施工的一种重要 方法。
钻孔桩基础施工虽然比明挖基础、沉井基础施工 安全，但也不能大意，要严格按照安全操作规程施工。
（一）钻孔桩施工一般安全要求： 1、施工前要对钻机进行全面检修，钻机、钻具 和吊钻头的钢丝绳，必须符合施工要求。 2、钻机就位时，钻孔位置如果土质比较松软， 应夯实地面或铺设木排垫平，防止地面出现较大沉陷， 保证钻架的安全稳定和钻孔的垂直度。钻架顶端应用 缆风绳对称张拉，地锚应牢固。
放坡时，边坡的坡度控制在无成熟的经验
或科学的理论计算并经试验证明时，边坡最陡 坡度应按下表规定确定。
中铁十九局集团
安全培训
无支撑浅基坑（≤5m）坑壁最大允许坡度
基坑处
坑壁边坡坡度（高：宽）
土的类别 坡缘无荷载 坡缘有静载 坡缘有动载
砂类土
1：1
1：1.25
1：1.5
碎石类土 1：0.75
1：1
1：1.25
针对桥梁工程施工，本部分内容主要从桥 梁施工过程中可能涉及到的一些高危的分项工 程（如明挖基础施工、钻孔桩施工、人工挖孔 桩施工）、作业过程（如吊装作业、高处作业） 及其相关的安全知识（如钢丝绳、脚手架安全 使用）。在这里和大家不同程度地进行学习、 交流和探讨。
一、明挖基础施工 明挖基础，也叫直接基础或扩大基础，是 桥梁墩台基础埋深较浅时常用的一种施工方法。 在《建设工程安全生产管理条例》第二十
4、开挖基坑时，要按规定的坡度，分层下挖到符合
基坑承载力要求的设计标高为止，严禁采用局部挖深坑， 再由底层向四周掏土开挖的方法施工。
5、基坑底部应设置汇水井或采用井点降水，确保基 坑不被水浸泡。
6、采用机械开挖基坑，要严格遵守有关机械操作规 程，吊机、扒杆和土斗下面严禁站人。
7、当基坑开挖至接近设计标高时，应注意预留10～ 20cm，待下一道工序准备就绪，在灌注混凝土之前采用 人工挖除
粘砂土
1:0.67
1:0.75
1:1
砂粘土
1:0.33
1:0.5
1:0.75
粘土带有石块 1:0.25
1:0.33
1:0.67
未风化页岩
1:0
1:0.1
1:0.25
岩石
1:0
1:0
1:0
说明：静载或动载距挖方边缘的距离为1m外；堆土或材料堆积高度不超过1.5m。
中铁十九局集团
安全培训
不放坡时，当无地下水或地下水位低于基坑底 面且土质均匀时，垂直挖深高度应不超过下表规定：
中铁十九局集团
安全培训
六条中明确了深基坑施工要执行专项施工方案
专家论证审查制度。这里所指的深基坑是以开 挖深度大于5m为标准。
基坑工程的分级
级别
级别条件
支护结构作为主体结构的一部分时；基坑开挖
一级
深度大于、等于10m时；距基坑边两倍开挖深 度范围内有历史文物、重要建筑物、重要管线
等需要严加保护时。满足三者其一即可。
二级 除一级和三级以外的
三级 开挖深度小于7m，且周围环境无特别要求时
中铁十九局集团
安全培训
本部分只按照《建设工程安全生产管理条例》
中对基坑的分类，学习几点明挖基础施工的安全 要求。
（一）浅基坑（≤5m） 1、浅基坑边坡无支撑的相关规定 当地质情况良好、土质均匀、地下水位低
于基坑底面标高时，可不加支撑。可根据实际 地质情况采取放坡和不放坡形式开挖。
基坑处土的类别
不放坡垂直挖深（m）
密实、中密的砂土和含碎石砂土
1.00
硬塑、可塑的粉土及粉质黏土
1.25
硬塑、可塑的黏土和含碎石黏土
坚硬的黏土
1.50 2.00
冬季北方施工，当天然冻结的速度和深度，能 确保挖土时的安全操作，对于4m以内深度的基坑， 开挖时可采用天然冻结法垂直开挖而不加设支撑。但 对于干燥的砂土应严禁采用冻结法施工。
中铁十九局集团
安全培训
（二）深基坑:对于深基坑（包括前面所提 到的一、二级基坑）施工，坑壁边坡都采用有支 撑形式，支护类型根据土质情况多种多样，如钢 构架支护、地下连续墙支护、地下连续锚杆支护 （沿地下连续墙向四周土体分层打入锚杆并注浆 加固）等。深基坑施工的支护形式，在设计文件 大多给出，施工中我们只须按设计施工既可，在 此不做太多探讨。
四、吊装作业施工安全技术
（一）吊装作业吊点的选择；（二）吊装作业常用吊具
（吊钩和卡环）的安全使用；（三）最常用的索具——钢丝绳
的安全使用；（四）起重吊装作业的安全技术要求
五、高处作业
（一）高处作业概述；（二）高处作业时的安全防护措施；
（三）桥梁施工涉及到的临边与洞口高处作业
六、脚手架工程简介（扣件式钢管脚手架）
⑶连续式水平支撑:①适用范围：挖掘较潮湿的或散料的 土及挖土深度小于5米时。②支撑方法：挡土板水平放置， 相互靠紧，不留间隔，然后两侧同时对称立上竖木方上下 各顶一根撑木，端头加木楔顶紧。
⑷锚拉支撑:①适用范围：开挖较大基坑或使用较大型的 机械挖土，而不能安装横撑时。②挡土板水平顶在术桩的 内侧，柱桩一端打入土中，另一端用拉杆与远处锚桩拉紧， 挡土板内侧回填土。
桥梁工程 施工安全部分
一、明挖基础施工 目
录
（一）浅基坑；（二）深基坑；（三）明挖基础的安全要
求
二、钻孔桩基础施工安全措施
（一）钻孔桩施工一般安全要求；（二）冲击钻机造孔的
安全规定；（三）旋转钻机造孔的安全规定
三、人工挖孔桩基础施工安全措施
（一）人工挖孔桩的安全技术措施；（二）人工挖孔桩的
安全要求
