防火玻璃
防火玻璃等级划分标准
防火玻璃等级划分标准一、引言防火玻璃作为一种重要的建筑材料，在建筑和设计行业中起着关键的作用。
为了确保建筑物的安全性，在选择和使用防火玻璃时必须遵守一定的等级划分标准。
本文将全面探讨防火玻璃等级划分标准的内容，并详细介绍不同等级的特点和用途。
二、防火玻璃等级划分标准的背景在建筑中使用防火玻璃的主要目的是增加建筑物的安全性，防止火灾蔓延和人员被困。
为了满足这一目标，需要对防火玻璃进行严格的等级划分，以便在不同的场合中选择合适的等级。
三、不同防火玻璃等级的介绍1. E级防火玻璃(1) 特点：•抗火时间：30分钟•结构：单片玻璃•主要用途：主要适用于商业建筑和住宅的内部隔断，如办公室、商场等。
(2) 用途：1.办公室隔断2.商场隔断3.住宅内部隔断2. EW级防火玻璃(1) 特点：•抗火时间：30分钟•结构：玻璃和金属网层组成复合结构•主要用途：主要用于建筑外墙(2) 用途：1.建筑外墙2.大型商场3.宾馆3. E120级防火玻璃(1) 特点：•抗火时间：2小时•结构：多层复合结构，含有特殊材料•主要用途：主要用于高层建筑、医院和学校等公共场所。
(2) 用途：1.高层建筑2.医院3.学校4. EI级防火玻璃(1) 特点：•抗火时间：1小时•结构：玻璃和中间层组成复合结构，中间层含有阻燃物质•主要用途：主要适用于大型公共场所，如电影院、会议中心等。
(2) 用途：1.电影院2.会议中心3.商业大厦四、选择合适防火玻璃等级的考虑因素在选择合适的防火玻璃等级时，需要考虑以下因素：1. 建筑类型：不同类型的建筑对防火要求不同，例如住宅与商业建筑的要求会有所不同。
2. 抗火时间要求：根据建筑的使用情况和规模，需要确定所需的抗火时间。
3. 使用环境：选择防火玻璃时还需要考虑所处环境的特点，如室内温度、湿度等。
4. 经济因素：不同等级的防火玻璃价格也会有所不同，经济实力也是选择的一个因素。
五、结论防火玻璃等级划分标准在建筑领域至关重要。
防火玻璃的分类
防火玻璃的分类
防火玻璃是一种具有防火性能的特殊玻璃，主要用于建筑物内部和外
部的隔离、防火隔断、通风口等位置。
根据材料和制造工艺的不同，
防火玻璃可以分为多种类型。
一、钢化防火玻璃
钢化防火玻璃是在钢化玻璃表面涂覆一层特殊的隔离膜，在高温下膨
胀形成隔离层，从而实现防火效果。
它具有高强度、高透明度、耐冲
击性好等特点，适用于大型建筑物内部和外部的隔离和防火隔断。
二、夹层防火玻璃
夹层防火玻璃是由两块普通玻璃之间夹层一层特殊的无机材料制成，
通过加压处理而形成。
这种材料具有优异的抗冲击性能和耐高温性能，适用于地铁站、机场等公共场所。
三、复合型防火玻璃
复合型防火玻璃是由一层普通或钢化玻璃与一层防火隔离膜复合而成的。
它具有高强度、高透明度、耐冲击性好等特点，适用于大型建筑
物内部和外部的隔离和防火隔断。
四、光学防火玻璃
光学防火玻璃是一种透明的玻璃材料，其制造工艺较为复杂。
它可以在高温下保持透明度，并且具有很好的隔音性能和抗冲击性能。
这种玻璃适用于大型商业建筑、机场等公共场所。
五、夹丝防火玻璃
夹丝防火玻璃是由两层钢化玻璃之间夹层一层金属丝网制成的。
这种材料具有优异的抗冲击性能和耐高温性能，适用于地铁站、机场等公共场所。
以上是几种常见的防火玻璃分类，不同类型的防火玻璃在使用环境和使用要求上都有所不同，因此在选择时需要根据实际情况进行选择。
防火玻璃介绍
防火玻璃还具有防紫外线和隔热功能，能有效保护室内物品和人员免受高 温和紫外线的伤害。
防火玻璃的安装和维护方便，使用寿命长，是一种安全可靠的防火材料。
防火玻璃可以用于商业建筑 的外墙，以防止火灾对商业 活动造成影响。
防火玻璃可以用于高层建筑 的外墙，以防止火灾蔓延。
原料：石英砂、纯碱、 石英石等
ห้องสมุดไป่ตู้
熔融过程：将原料在 高温下熔融，形成玻
璃液
冷却过程：将玻璃液 冷却，形成防火玻璃
优点：生产效率高， 产品质量稳定
缺点：能耗高，环境 污染较大
原理：利用热弯机将玻璃加热到软化点，然后进行弯曲成型 优点：可以制作出各种形状的防火玻璃，如弧形、圆形等 缺点：生产效率较低，成本较高 应用：广泛应用于建筑、汽车、船舶等领域的防火玻璃生产
C类防火玻璃：耐火极限不低于0.25小 时
F类防火玻璃：耐火极限不低于0.025 小时
薄型防火玻璃： 厚度小于5mm， 适用于室内装饰 和隔断
中型防火玻璃： 厚度5-10mm， 适用于门窗、幕 墙等
厚型防火玻璃： 厚度大于10mm ，适用于大型公 共建筑和工业建 筑
超厚型防火玻璃 ：厚度大于 20mm，适用于 特殊场合和特殊 需求
防火窗的作用： 在火灾发生时， 能有效阻止火势 蔓延，保护人员 安全。
防火窗的类型： 固定式防火窗、 活动式防火窗、 复合式防火窗等。
防火窗的应用场 景：高层建筑、 商场、酒店、学 校、医院等公共 场所。
防火窗的选择： 根据建筑物的防 火等级、使用环 境、设计要求等 因素选择合适的 防火窗。
防火门：用于阻止火势蔓延，保护人员安全 防火卷帘：用于分隔防火分区，防止火势蔓延 防火涂料：用于涂刷建筑物表面，提高建筑物的耐火极限 防火阀：用于控制通风管道内的火势蔓延，防止烟气扩散
防火玻璃标准

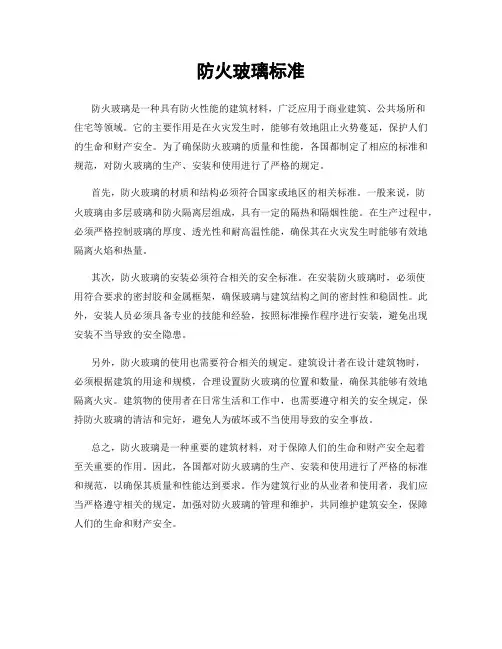

防火玻璃标准
防火玻璃是一种具有防火性能的建筑材料，广泛应用于商业建筑、公共场所和
住宅等领域。
它的主要作用是在火灾发生时，能够有效地阻止火势蔓延，保护人们的生命和财产安全。
为了确保防火玻璃的质量和性能，各国都制定了相应的标准和规范，对防火玻璃的生产、安装和使用进行了严格的规定。
首先，防火玻璃的材质和结构必须符合国家或地区的相关标准。
一般来说，防
火玻璃由多层玻璃和防火隔离层组成，具有一定的隔热和隔烟性能。
在生产过程中，必须严格控制玻璃的厚度、透光性和耐高温性能，确保其在火灾发生时能够有效地隔离火焰和热量。
其次，防火玻璃的安装必须符合相关的安全标准。
在安装防火玻璃时，必须使
用符合要求的密封胶和金属框架，确保玻璃与建筑结构之间的密封性和稳固性。
此外，安装人员必须具备专业的技能和经验，按照标准操作程序进行安装，避免出现安装不当导致的安全隐患。
另外，防火玻璃的使用也需要符合相关的规定。
建筑设计者在设计建筑物时，
必须根据建筑的用途和规模，合理设置防火玻璃的位置和数量，确保其能够有效地隔离火灾。
建筑物的使用者在日常生活和工作中，也需要遵守相关的安全规定，保持防火玻璃的清洁和完好，避免人为破坏或不当使用导致的安全事故。
总之，防火玻璃是一种重要的建筑材料，对于保障人们的生命和财产安全起着
至关重要的作用。
因此，各国都对防火玻璃的生产、安装和使用进行了严格的标准和规范，以确保其质量和性能达到要求。
作为建筑行业的从业者和使用者，我们应当严格遵守相关的规定，加强对防火玻璃的管理和维护，共同维护建筑安全，保障人们的生命和财产安全。
a类防火玻璃1小时耐火极限_解释说明
a类防火玻璃1小时耐火极限解释说明1. 引言1.1 概述本文旨在介绍和解释A类防火玻璃的1小时耐火极限，并探讨其在建筑领域中的应用。
A类防火玻璃是一种具有优异耐火性能的玻璃材料，可以在一定时间内有效地隔离和抵御火灾的传播，保护人身安全和财产安全。
了解A类防火玻璃的耐火极限以及相关测试方法对于合理使用和选择这种防火材料具有重要意义。
1.2 文章结构本文按以下结构进行论述：首先，我们将介绍A类防火玻璃的定义和背景知识，包括其概念、特点以及在建筑领域中的应用背景；然后，我们将详细探讨与A 类防火玻璃耐火极限相关的理论基础，包括耐火极限的定义与意义、影响A类防火玻璃耐火极限的因素以及常见的耐火极限标准和分类；接着，我们将重点介绍A类防火玻璃1小时耐火极限及其测试方法，并解释其实际意义和应用范围；最后，我们将总结A类防火玻璃1小时耐火极限的重要性和实际应用价值，并展望其未来技术发展方向，同时提出进一步研究和改进A类防火玻璃耐火极限的建议。
1.3 目的本文的目的是深入探讨A类防火玻璃的1小时耐火极限，并以科学、准确、详细的解释说明方式介绍相关概念、理论基础和测试方法。
通过此篇文章，读者能够全面了解A类防火玻璃在抵抗火灾传播中所起到的保护作用，认识到选择合适的耐火材料对于建筑安全的重要性，并为今后在实践中正确使用和评估A类防火玻璃提供参考依据。
2. A类防火玻璃的定义和背景知识:2.1 A类防火玻璃的概念和特点:A类防火玻璃是一种具备耐火性能的特殊玻璃制品，其主要特点是在高温条件下能够有效地抵御火焰和高温辐射，提供可靠的防火保护。
与普通玻璃相比，A类防火玻璃采用特殊的材料和处理工艺，使得它能够抵御高温长时间暴露，不易破裂或碎裂，并且能够将火焰和高温辐射隔离在一定范围内。
2.2 A类防火玻璃在建筑领域的应用背景:随着城市化进程和人们对生活安全意识的提高，建筑物中对于消防安全要求也越来越高。
作为一种重要的被动消防措施之一，A类防火玻璃广泛应用于建筑物中各个需要保护分隔或区域间隔设施，如逃生通道、楼梯间、电梯井、公共空间等。
a类甲级防火玻璃标准
a类甲级防火玻璃标准甲级防火玻璃是一种具有优异的防火性能和透明度的建筑材料。
它能够在火灾发生时有效地阻止火势蔓延，保护人员的生命安全和财产安全。
甲级防火玻璃标准是对这种材料的性能和质量进行评估和认证的依据，确保其符合相关的安全要求和标准。
甲级防火玻璃标准主要包括以下几个方面：1. 防火性能：甲级防火玻璃在火灾发生时能够有效地阻止火势蔓延，具有较长的耐火时间。
根据国家标准，甲级防火玻璃的耐火时间一般为1小时以上，有些产品甚至可以达到2小时以上。
耐火时间越长，代表着材料的防火性能越好。
2. 透明度：甲级防火玻璃具有良好的透明度，可以保持建筑内外的良好视野。
在火灾发生时，透明的防火玻璃可以帮助人员快速判断火势，采取适当的应对措施，提高逃生的效率和安全性。
3. 抗冲击性：甲级防火玻璃具有较强的抗冲击性能，能够承受一定程度的外力冲击而不破裂。
这种特性可以有效地防止火灾中可能出现的爆炸和坍塌等危险情况，保护人员的生命安全。
4. 热辐射控制：甲级防火玻璃能够有效地控制热辐射的传播，减少火灾对周围环境的影响。
在火灾发生时，防火玻璃可以将大部分的热辐射吸收或反射回去，降低周围温度，减少其他物体着火的可能性。
5. 符合国家标准：甲级防火玻璃必须符合国家相关的标准和要求。
国家标准对甲级防火玻璃的性能、质量、生产工艺等方面进行了详细规定，确保产品在设计、生产和使用过程中都能够达到预期的防火效果。
甲级防火玻璃标准的制定和实施对于保障建筑物的消防安全具有重要意义。
它不仅可以提高建筑物在火灾发生时的安全性能，还可以降低火灾对人员和财产造成的损失。
因此，在进行建筑设计和施工时，应该选择符合甲级防火玻璃标准的产品，并按照相关要求进行正确安装和使用。
总之，甲级防火玻璃标准是保障建筑物消防安全的重要依据。
它要求甲级防火玻璃具有优异的防火性能、良好的透明度、较强的抗冲击性、有效的热辐射控制，并符合国家相关标准。
只有选择符合标准的甲级防火玻璃产品，并正确使用和安装，才能真正提高建筑物的消防安全水平，保护人员的生命财产安全。
防火玻璃耐火极限
防火玻璃耐火极限防火玻璃是一种具有耐火特性的建筑材料，它能在高温下长时间保持稳定的性能和结构，有效地隔离火势蔓延，保护人们的生命财产安全。
防火玻璃的耐火极限是指它在火灾发生时所能承受的高温时间和温度范围。
下面将从不同角度介绍防火玻璃的耐火极限以及其在实际应用中的重要性。
防火玻璃的耐火极限与材料的性能密切相关。
防火玻璃通常由多层玻璃和特殊的防火涂层组成，这些层可以有效地阻隔火焰和高温气体的传递。
根据国际标准，防火玻璃的耐火极限通常分为30分钟、60分钟、90分钟等不同等级。
这些等级代表了防火玻璃在火灾发生后能够保持完整和隔热的时间。
防火玻璃的耐火极限对于建筑的防火设计至关重要。
在建筑物的设计和施工过程中，防火玻璃的选择和应用是非常关键的一环。
根据建筑的用途和火灾风险评估，设计师需要根据相关标准和规范选择合适的防火玻璃，并将其应用于建筑物的防火分区、疏散通道、电梯井等关键部位。
只有选择符合要求的防火玻璃，并正确安装和使用，才能确保建筑在火灾中具有良好的耐火性能，为人们的生命安全争取宝贵的逃生时间。
防火玻璃的耐火极限还与火灾发展的场景有关。
在火灾发生时，火焰的温度、火势的蔓延速度以及火灾所涉及的区域大小都会对防火玻璃的耐火性能产生影响。
因此，在实际应用中，设计师需要综合考虑建筑的结构、布局、消防设施等因素，确定合适的防火玻璃的耐火极限。
只有在真实的火灾场景中进行验证和实际应用，才能确保防火玻璃的性能能够满足实际需求。
防火玻璃的耐火极限是评估其耐火性能的重要指标，它直接关系到建筑物在火灾中的安全性能。
通过选择合适的防火玻璃，并正确使用和维护，可以有效地提高建筑物的防火等级，保护人们的生命财产安全。
在今后的建筑设计和施工中，我们应该更加重视防火玻璃的应用，合理选择和使用，为建筑安全提供更加可靠的保障。
防火玻璃的生产工艺
防火玻璃的生产工艺
防火玻璃是一种能够在火灾发生时起到阻隔火焰、烟气和热辐射的玻璃制品。
它的制作工艺主要包括原料选择、成分配比、混料、熔化、制片等过程。
首先，防火玻璃的原料选择十分重要。
一般来说，防火玻璃的基本组分是硅酸盐玻璃，常见的有硼硅酸盐玻璃和碱硅酸盐玻璃。
硼硅酸盐玻璃的耐火性能更好，因此在防火玻璃的生产中通常使用硼硅酸盐玻璃作为基础材料。
其次，根据防火玻璃的要求，需要将原料进行合适的配比。
这一过程需要根据防火玻璃的使用环境和性能要求来确定适当的配比方案，如增加防火剂的含量以提高防火性能。
然后，在混料阶段，将经过配比的原料按一定比例混合均匀，以保证最终产品的化学成分均匀。
混料的过程需要采用细砂磨碎原料，使其颗粒尺寸均匀，以便后续的涂片工艺。
接下来，将混合均匀的原料送入熔窑中进行熔化。
熔化过程中需要控制适当的温度和时间，保证原料充分熔化并排放气泡。
最后，通过涂片机将熔化的玻璃涂在传热基材上，形成防火玻璃。
涂片机的涂膜装置将其均匀地涂敷在基材表面，再通过热处理将涂层固化。
需要注意的是，在防火玻璃的生产过程中，还需要进行相关的检测和质量控制。
通过对成品进行物理和化学性能的测试，确
保防火玻璃能够满足相关的标准和要求。
综上所述，防火玻璃的生产工艺包括原料选择、成分配比、混料、熔化、涂片等一系列过程。
这些工艺的合理控制和高质量的执行，能够保证最终产品的防火性能和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑用安全玻璃第一部分：防火玻璃1 范围本标准规定了建筑用防火玻璃（以下简称防火玻璃）的产品分类、技术要求、试验方法、检验规则及标志、产品使用说明书、包装、运输、贮存等要求。
本标准适用于工业与民用建筑防火玻璃。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1216-1985 外径千分尺（neq ISO 3611:1978)GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定。
(neq ISO 9050:1990) GB 4871-1995 普通平板玻璃GB/T 5137. 3-1996 汽车安全玻璃耐辐照、高温、潮湿、燃烧和耐模拟气候试验方法（eqv ISO3917：1992)GB/T 9963-1998 钢化玻璃(eqv JISR 3206：1989)GB 11614-1999 浮法玻璃(neq JISR 3202:1996. EN 572-2:1994)GB/T 12513-1990 镶玻璃构件耐火试验方法（eqv ISO 3009:1976）3 定义本标准采用下列定义3.1 耐火完整性integrity of fire-resistant在标准耐火试验条件下，建筑分隔构件当其一面受火时，能在一定时间内防止火焰穿透或防止火焰在背火面出现的能力。
3.2 耐火隔热性insulation of fire-resistant在标准耐火试验条件下，建筑分隔构件当某一面受火时，能在一定时间内其背火面温度不超过规定值的能力。
3.3 热辐射强度irradiance在标准耐火试验条件下，在玻璃背火面一定距离、一定时间内的热辐射照度值。
4 分类4.1 防火玻璃按结构分类4.1.1 复合防火玻璃(FFB)：由两层或两层以上玻璃复合而成或由一层玻璃和有机材料复合而成，并满足相应耐火等级要求的特种玻璃。
4.1.2 单片防火玻璃(DFB)：由单层玻璃构成，并满足相应耐火等级要求的特种玻璃。
4.2 防火玻璃按耐火性能分A,B,C三类A类防火玻璃：同时满足耐火完整性、耐火隔热性要求的防火玻璃。
B类防火玻璃：同时满足耐火完整性、热辐射强度要求的防火玻璃。
C类防火玻璃：满足耐火完整性要求的防火玻璃．以上三类防火玻璃按耐火等级可分别分为I级、H级、I级、N级。
4.3 标记示例一块公称厚度为15 mm、耐火性能为A类，耐火等级为I级的复合防火玻璃的标记如下：FFB-15-A I一块公称厚度为12 mm、耐火性能为C类，耐火等级为H级的单片防火玻璃的标记如下：DFB-12-C II5 要求不同种类的防火玻璃的技术要求应符合表1相应条款的规定。
制造防火玻璃可选用普通平板玻璃、浮法玻璃、钢化玻璃等材料作原片，复合防火玻璃也可选用单片防火玻璃作原片。
原片玻璃应分别符合GB 4871,GB 11614,GB/T 9963等相应标准和本标准相应条款的规定。
5.2 尺寸、厚度及允许偏差5.2.1 按6.1进行检验，复合防火玻璃的尺寸和厚度允许偏差应符合表2的规定。
定。
表 3 单片防火玻璃的尺寸和厚度允许偏差表5.3 外观质量5.3.1 按6.2进行检验，复合防火玻璃的外观质量应符合表4的规定，周边15 mm范围内的气泡、胶合层杂质不作规定。
5.4 耐火性能5.4.1 按6. 3进行试验，A类防火玻璃的耐火性能应符合表6的规定。
5.4.2 按6.3进行试验，B类防火玻璃的耐火性能应符合表7的规定。
按6.4进行检验，复合防火玻璃和单片防火玻璃的弯曲度，弓形和波形时均不应超过0.3%.5.6 透光度5.6.1 按6.5进行试验，复合防火玻璃的透光度应符合表9的规定．5.6.2 单片防火玻璃的透光度由供需双方商定。
5.7 复合防火玻璃耐热性能按6. 6进行试验，试验后试样的外观质量应符合5.3.1条、透光度应符合5.6.1条的规定。
5.8 复合防火玻璃耐寒性能按6.7进行试验，试验后试样的外观质量应符合5.3.1条、透光度应符合5.6.1条的规定。
5.9 复合防火玻璃耐紫外线辐照性能当复合防火玻璃使用在有建筑采光要求的场合时，应考虑其耐紫外线辐照性能。
按GB/T 5137. 3进行试验，试验后试样均不应产生显著变色、气泡及浑浊现象，同时防火玻璃的透光度的相对减少率应不大于1000，见下式：(a－b)／a×100%≤10%式中：a——紫外线辐照前的透光度，b——紫外线辐照后的透光度。
5.10 力学性能5.10.1 复合防火玻璃的抗冲击性能按6. 9进行试验，试验后玻璃应满足下述a),b)中的任意一条。
a）玻璃没有破坏。
b) 如果玻璃破坏，钢球不得穿透试样．5.10.2 单片防火玻璃的抗冲击性能按6. 9进行试验，试验后玻璃不得破碎。
5.10.3 单片防火玻璃碎片状态按6.10进行试验，每块样品在50 mm X 50 mm区域内的碎片数应超过40块，横跨区域边界的碎片以半块计。
允许有少量长条形碎片存在，但其长度不得超过75 mm，且端部不是刀刃状；延伸至玻璃边缘的长条形碎片与玻璃边缘形成的夹角不得大于45°。
6 试验方法6.1 尺寸及厚度的测量尺寸用最小刻度为1 mm的钢直尺或钢卷尺测量。
厚度用符合GB 1216规定的千分尺或与此同等精度的器具测量玻璃四边中点，测量结果以四点平均值表示，数值精确到0. 1 mm,6.2 外观质量在良好的自然光及散射光照条件下，在距玻璃的正面600 mm处进行目视检查。
6.3 耐火性能将整块防火玻璃镶在固定框架内，按GB 12513进行耐火性能试验，防火玻璃受火尺寸高不应小于1 100 mm，宽不应小于600 mm，试样应垂直安装。
试验时所使用的固定框架和安装方式应与实际工程使用的结构相同，并以图纸或其他相当的方法记录固定框架的结构和安装方式．6.4 弯曲度将玻璃垂直立放，水平放置直尺贴紧试样表面进行测量，弓形时以弧的高度与弦的长度之比的百分率表示；波形时，用波谷到波峰的高与波峰到波峰（或波谷到波谷）的距离之比的百分率表示。
6.5 透光度按GB/T 2680-1994第3.1条规定的方法进行检验。
6.6 复合防火玻璃耐热性能6.6.1 采用3块尺寸为300 mm X 300 mm的试样。
试验前，试样应在常温下垂直放置6h以上，检查外观质量并详细记录缺陷情况。
6.6.2 将试样垂直放人恒温箱，保持50℃±2℃的恒温6h后取出。
6.6.3 将取出的试样，在常温下垂直放置6h以上，检查其外观质量和透光度。
6.6.4 试验后3块试样的外观质量符合规定为合格，1块试样符合时为不合格。
当2块试样符合时，再追加试验3块新试样，3块均符合规定时为合格。
6.7 复合防火玻璃耐寒性能6.7.1 采用3块尺寸为300 mm X 300 mm的试样。
试验前，试样应在常温下垂直放置6h以上，检查外观质量并详细记录缺陷情况。
6.7.2 将试样放人低温箱中，保持－20 ℃±2℃的恒温6h后取出。
6.7.3 将取出的试样，在常温下垂直放置6h以上，检查其外观质量和透光度。
6.7.4 试验后3块试样的外观质量符合规定为合格，1块试样符合时为不合格．当2块试样符合时，再追加试验3块新试样，3块均符合规定时为合格．6.8 复合防火玻璃耐紫外线辐照性能取3块试样按GB/T 5137.3-1996第5条规定的方法进行试验，试验后3块试样均符合规定时为合格，1块符合时为不合格。
当2块试样符合时，再追加试验3块新试样，3块均符合规定则为合格。
6.9 抗冲击性能6.9.1 采用6块尺寸为610mmX610mm的试样。
试验前在23℃±5℃的室内保持4h，取出后立即进行试验。
6.9.2 将试样放在图1所示的框架上，当防火玻璃所用原片玻璃厚度不同时，应将薄的一面朝向冲击体。
6.9.3 采用质量为1 040 g±10g，表面光滑的钢球，放置在距离试样表面1 000 mm高度的位置，从静止的状态不加外力自由下落在试样中心点25 mm以内，观察其破坏的状态，一块试样只能冲击一次。
6.9.4 试验后，6块试样中，5块或5块以上符合时为合格，3块或3块以下符合时为不合格．当4块试样符合时，再追加试验6块新试样，6块均符合规定时为合格。
1——上框；2——下框；3——厚3 mm的橡胶条；4——厚3 mm宽15 mm硬度A50的橡胶板；5——试样图16.10 碎片状态取4块单片防火玻璃样品进行试验，样品尺寸为1 930 mm X 864 mm,按GB/T 9963的规定进行试验。
7 检验规则7.1 检验分类检验分出厂检验和型式检验。
7.1.1 出厂检验检验项目为尺寸、厚度偏差、外观质量和弯曲度。
7.1.2 M式检验检验项目为本标准规定的全部技术要求，有下列情况之一时，应进行型式检验。
a）新产品或老产品转厂生产的试制定型鉴定．b) 正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时。
c) 正常生产满3年时。
d）产品停产半年以上，恢复生产时。
e) 出厂检验结果与上次型式检验有较大差异时。
f) 质量监督部门提出进行型式检验的要求时。
7.2 组批与抽样7.2.1组批组成一批的防火玻璃应为同一材料，同一工艺条件下生产的产品。
7.2.2 抽样复合防火玻璃及单片防火玻璃的尺寸、厚度偏差、外观质量、弯曲度按表10规定进行随机抽样。
7.2.3 对产品的技术要求，若用制品检验时，根据检验项目所要求的数量从该批产品中随机抽取；当该批产品批量大于500片时，以每500片为一批分批抽取，若用试样进行检验时，应采用与制品相同材料和工艺条件下制备的试样．7.3 判定规则若复合防火玻璃、单片防火玻璃的尺寸、厚度偏差、外观质量或弯曲度的不合格数等于或大于表10的不合格判定数，则认为该批产品尺寸、厚度偏差、外观质量或弯曲度不合格。
防火玻璃的其他性能也应符合相应条款规定．否则，认为该项性能不合格。
若上述各项中，有一项不合格，则认为该批产品不合格。
8 标志、产品使用说明书8.1标志8.1.1 产品标志每块产品的右下角应有不易擦掉的产品标记、企业名称或商标．8.1.2 包装标志每个包装箱上应标明箱内包装产品的种类、规格、耐火等级、数量、收货单位、生产企业名称及地址、出厂日期。
并标注“小心轻放、防潮、向上”。
8.2 产品使用说明书产品出厂时应附产品使用说明书，明确产品的使用场所，安装要求，产品主要性能等内容。
9 包装、运输、贮存9.1 包装9.1.1 产品应用木箱或其他包装箱包装，玻璃应垂直立放在箱内，每块玻璃应用塑料布或纸包裹，玻璃与包装箱之间应使用不易引起玻璃划伤等外观缺陷的轻软材料填实。
