变压器差的动保护原理(详细)
变压器差动保护原理
变压器差动保护原理
变压器差动保护是一种常用于高压变压器保护的电气保护装置。
其原理是通过比较变压器两侧电流的差值，来识别是否存在故障或异常情况。
具体工作流程如下：
1. 变压器差动保护系统由一台差动继电器和多个电流互感器组成。
电流互感器分别连接到变压器两侧的主绕组，将电流信号传递给差动继电器。
2. 差动继电器内部设有比较电路，用于比较两侧电流的差值。
如果变压器正常运行，两侧电流应该保持平衡。
3. 如果存在故障，比如主绕组中出现短路或地故障，将导致两侧电流不平衡。
差动继电器将通过比较电路检测到这种差异，从而触发保护动作。
4. 差动继电器的动作可以通过断开变压器的断路器或刀闸来切断故障电流，保护变压器和其他设备免受损坏。
5. 为了提高差动保护的可靠性，通常还会配置差动保护的备用继电器和互感器，并采用冗余的电源供电系统。
综上所述，变压器差动保护通过比较变压器两侧电流的差值来识别故障，并触发保护动作，从而保护变压器和其他设备的安全运行。

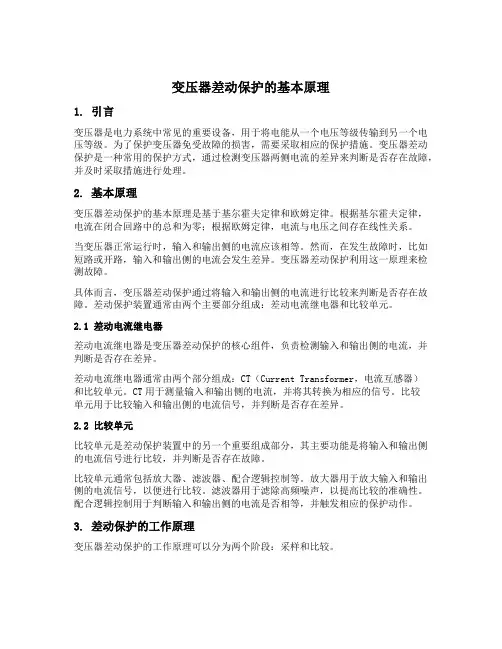

变压器差动保护的基本原理
变压器差动保护的基本原理1. 引言变压器是电力系统中常见的重要设备，用于将电能从一个电压等级传输到另一个电压等级。
为了保护变压器免受故障的损害，需要采取相应的保护措施。
变压器差动保护是一种常用的保护方式，通过检测变压器两侧电流的差异来判断是否存在故障，并及时采取措施进行处理。
2. 基本原理变压器差动保护的基本原理是基于基尔霍夫定律和欧姆定律。
根据基尔霍夫定律，电流在闭合回路中的总和为零；根据欧姆定律，电流与电压之间存在线性关系。
当变压器正常运行时，输入和输出侧的电流应该相等。
然而，在发生故障时，比如短路或开路，输入和输出侧的电流会发生差异。
变压器差动保护利用这一原理来检测故障。
具体而言，变压器差动保护通过将输入和输出侧的电流进行比较来判断是否存在故障。
差动保护装置通常由两个主要部分组成：差动电流继电器和比较单元。
2.1 差动电流继电器差动电流继电器是变压器差动保护的核心组件，负责检测输入和输出侧的电流，并判断是否存在差异。
差动电流继电器通常由两个部分组成：CT（Current Transformer，电流互感器）和比较单元。
CT用于测量输入和输出侧的电流，并将其转换为相应的信号。
比较单元用于比较输入和输出侧的电流信号，并判断是否存在差异。
2.2 比较单元比较单元是差动保护装置中的另一个重要组成部分，其主要功能是将输入和输出侧的电流信号进行比较，并判断是否存在故障。
比较单元通常包括放大器、滤波器、配合逻辑控制等。
放大器用于放大输入和输出侧的电流信号，以便进行比较。
滤波器用于滤除高频噪声，以提高比较的准确性。
配合逻辑控制用于判断输入和输出侧的电流是否相等，并触发相应的保护动作。
3. 差动保护的工作原理变压器差动保护的工作原理可以分为两个阶段：采样和比较。
3.1 采样阶段在采样阶段，差动电流继电器通过CT对输入和输出侧的电流进行采样，并将其转换为相应的信号。
这些信号通常是模拟信号，需要经过放大和滤波处理后才能进行比较。
变压器差动保护的基本原理
变压器差动保护的基本原理引言变压器是电力系统中常见且重要的设备，其稳定运行对电网的正常运行起着至关重要的作用。
然而，变压器在运行过程中可能会遇到各种故障，如短路、接地故障等，若这些故障不能及时得到保护和处理，将会对设备和系统产生严重影响。
因此，差动保护作为变压器保护的一种重要手段，具有重要意义。
变压器差动保护的概念变压器差动保护是指通过测量变压器主绕组和副绕组之间的电流差值，判断变压器是否存在故障，并在故障发生时迅速切除故障设备的保护方法。
基本原理变压器差动保护的基本原理是利用变压器主副绕组的电流之差来判断设备是否发生故障。
其基本原理可概括为以下几个方面：1. 差动电流测量原理差动保护通过测量变压器主绕组和副绕组之间的差动电流来实现。
通常情况下，变压器在正常运行时，主绕组和副绕组之间的电流是基本相等的。
若发生故障，导致主绕组和副绕组之间的电流不相等，则表示变压器发生了故障。
2. 差动电流比较原理差动保护系统会将主绕组和副绕组的电流进行比较，以判断两者是否相等。
常用的比较方法有直流量比较方式和交流量比较方式。
直流量比较方式主要是将两个电流通过电流互感器转换为直流信号进行比较；而交流量比较方式则是将两个电流通过电流互感器转换为交流信号，利用相关技术进行相位比较。
3. 故障检测原理差动保护系统通过对差动电流进行检测，可以判断变压器是否发生了故障。
在差动保护系统中，通常会设置定值元件，用于设定差动电流的阈值。
当差动电流超过设定的阈值时，差动保护系统会判断变压器发生了故障，并触发相应的保护动作。
变压器差动保护的实现方式变压器差动保护可以通过硬件实现、软件实现以及硬件与软件相结合的方式实现。
常见的实现方式包括以下几种：1. 采用硬件差动保护装置硬件差动保护装置通常由差动保护继电器、电流互感器、采样器等组成。
差动保护继电器是实现差动保护的核心设备，它能够将主绕组和副绕组的电流进行比较，并根据设定的差动电流阈值进行故障判据。
变压器差动保护整定计算
变压器差动保护整定计算一、差动保护原理变压器差动保护是通过测量变压器两侧电流的差值来实现。
差动电流是指变压器两侧电流的差值，当变压器正常运行时，两侧电流大小是相等的，差动电流为零。
但当变压器发生内部故障时，两侧电流会不同，产生差动电流，差动保护即通过检测差动电流实现对变压器内部故障的保护。
二、整定计算方法1、动作电流的整定（1）按变压器额定电流进行整定动作电流整定值为变压器额定电流的5%~15%。
（2）按变压器额定容量进行整定动作电流整定值为变压器额定容量的3%~10%。
（3）按计算值进行整定由于变压器容量的变化和负荷的波动，按照变压器的额定电流或额定容量进行整定会产生误判。
因此，一般采用计算法进行动作电流的整定。
计算公式为：式中，Is为动作电流，S为变压器容量，k为重合闸系数，一般取0.8~0.9。
2、校对系数的整定差动保护装置精度有一定的误差，为了提高差动保护的精度，需要进行校对系数的整定。
校对系数的整定方法一般有以下两种：（1）按精度等级进行整定按照差动保护装置的精度等级进行整定，一般取0.8~0.9。
（2）按变压器灵敏系数进行整定根据变压器的灵敏系数进行整定，灵敏系数一般取0.1~0.3。
3、时间延迟的整定为了避免因瞬时故障而误动，差动保护需要进行时间延迟的整定，延迟时间一般为0.15~0.3s。
三、差动保护整定计算示例假设一个变压器的容量为1000kVA，额定电流为100A，差动保护装置的精度等级为0.5级，重合闸系数为0.9，灵敏系数为0.2，时间延迟为0.2s。
则进行差动保护的整定计算如下：（1）动作电流的整定按计算值进行动作电流的整定，Is=0.2某1000某0.9/100=1.8A（2）校对系数的整定根据设备的精度等级进行整定，校对系数为0.9。
（3）时间延迟的整定时间延迟为0.2s。
以上就是变压器差动保护整定计算的详细介绍，差动保护整定是保障变压器安全运行的重要环节，需要进行合理的整定计算，以提高差动保护装置的精度和可靠性。
变压器差动保护原理图解
变压器差动保护原理图解
差动爱护是依据被爱护区域内的电流变化差额而动作的。
它广泛用来爱护大容量的电力变压器、变电所母线、高压电动机等。
如右图所示是电力变压器的差动爱护原理图。
电流互感器TA1和TA2之间的区域就是差动爱护区，当爱护区内发生短路故障时，即变压器内部（如dl点），电流继电器KA中将产生较大的启动电流使爱护装置动作，而当爱护区外短路时，即变压器外部如（d2点），电流继电器中只流过一较小的不平稳电流，爱护装置不会动作。
所谓变压器的纵联差动爱护，是指由变压器的一次和二次电流的数值和相位进行比较而构成的爱护。
纵联差动爱护装置，一般用来爱护变压器线圈及引出线上发生的相间短路和大电流接地系统中的单相接地短路。
对于变压器线圈的匝间短路等内部故障，通常只作后备爱护。
纵联差动爱护装置由变压器两侧的电流互感器和继电器等组成，两个电流互感器串联形成环路，电流继电器并接在环路上。
因此，电流继电器的电流等于两侧电流互感器二次侧电流之差。
在正常状况下或爱护范围外发生故障时，两侧电流互感器二次侧电流大小相等，相位相同，因此流经继电器的差电流为零，但假如在爱护区内发生短路故障，流经继电器的差电流不再为零，因此继电器将动作，使断路器跳闸，从而起到爱护作用。
变压器纵差爱护是根据循环电流原理构成的，变
压器纵差爱护的原理要求变压器在正常运行和纵差爱护区（纵差爱护区为电流互感器TA1、TA2之间的范围）外故障时，流入差动继电器中的电流为零，保证纵差爱护不动作。
但由于变压器高压侧和低压侧的额定电流不同，因此，为了保证纵差爱护的正确工作，就须适当选择两侧电流互感器的变比，使得正常运行和外部故障时，两个电流相等。
变压器差动保护原理及作用
变压器差动保护原理及作用1.基础差动原理：当正常工作时，变压器的主绕组和副绕组的电流应当是相等的，即主绕组电流与副绕组电流之差为零。
而当存在绕组短路时，短路电流会流入接地电流，使主绕组电流与副绕组电流不再相等。
2.基本结构：变压器差动保护系统通常由电流互感器、电流比率继电器、差动继电器等组成。
电流互感器将主副绕组电流分别采集，然后经过电流比率继电器进行比较，最终由差动继电器实现差动保护功能。
3.过电流定向元件：为了防止外部故障信号对差动保护的干扰，还需要加入过电流定向元件。
过电流定向元件可以通过比较主绕组电流和副绕组电流的幅值和相位，确定差动电流方向，从而确保差动保护的准确性。
1.短路故障保护：变压器差动保护可以快速、可靠地检测变压器主副绕组之间的电流差异，及时发现变压器内部的短路故障，并迅速对故障区域进行保护。
这种保护措施能够避免短路电流继续加大，造成更严重的设备损坏，甚至危及人员生命安全。
2.电气设备保护：变压器差动保护不仅仅用于保护变压器本身，还可以对接在变压器绕组上的其他设备进行保护，如电动机、发电机等。
当这些设备发生短路故障时，差动保护能够迅速判断并隔离这些故障，保护其他设备不受到冲击。
3.滤波器保护：变压器差动保护还可以用于滤波器的保护。
在变压器的输入和输出侧都设置差动保护，可以有效地避免滤波器内部的短路故障对电网和变压器产生不利影响。
4.系统稳定性：通过及时发现和保护变压器内部的故障，变压器差动保护可以避免故障扩大，降低系统不稳定的风险。
同时，差动保护还可以提供故障信息，有助于运维人员及时采取措施进行维修，保证电网的运行安全和稳定。
总之，变压器差动保护是一种重要的保护装置，通过检测变压器主副绕组之间的电流差异，实现对变压器及相关设备的短路故障保护，不仅能够避免设备损坏和人员安全事故的发生，还有助于提高电网的稳定性和可靠性。
变压器差动保护原理
变压器差动保护原理
变压器差动保护是一种常用的电力系统保护装置，用于保护变压器免受内部故障和外部故障的影响。
变压器差动保护的原理是基于电流平衡的原则，通过比较变压器的输入和输出电流来检测故障。
当变压器正常运行时，输入和输出电流应该是相等的，因为电流在变压器中是按照电能守恒的原则进行传递的。
如果出现故障，例如绕组短路或接地故障，会导致输入和输出电流不平衡，差动保护装置就会发出警报并采取措施来防止进一步损坏。
变压器差动保护通常由差动继电器、互感器和CT（电流互感器）组成。
差动继电器通过将输入和输出电流进行差值运算，来判断是否存在故障。
互感器用于将变压器的高电压转换为可测量的低电压，而
CT将高电流转换为适宜测量的低电流。
通过将互感器和CT的输出接入差动继电器，可以进行电流差动计算，并根据计算结果判断是否需要采取保护动作。
除了电流差动保护，变压器差动保护还可以包括电压差动保护和变比差动保护。
电压差动保护通过比较变压器的输入和输出电压来检测故障。
变比差动保护则通过监测变压器的变比来判断是否存在故障。
总之，变压器差动保护是一种重要的保护装置，能够有效地检测和防
止变压器内外部的故障。
它不仅可以保护变压器的运行安全，还能提高电力系统的可靠性和稳定性。
变压器差动保护作用及原理是什么
变压器差动保护作用及原理是什么1、差动保护的作用：差动保护是防止变压器内部故障的主保护，在35kV及以上变电站中普遍采用，主要用于保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。
差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备以及连接这些设备的导线。
简单地讲，就是输入的两端TA之间的设备。
由于差动保护对保护区外故障不会动作，因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合，发生区内故障时，可以整定为瞬时动作；差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时，所以用于变压器做主保护。
2、保护原理：差动保护是利用基尔霍夫电流定律中在任意时刻，对电路中的任一节点，流经该节点的电流代数和恒为零的原理工作的。
差动保护把被保护的变压器看成是一个接点，在变压器的各侧均装设电流互感器，把变压器各侧电流互感器副边按差接线法接线，即各侧电流互感器的同极性端都朝向母线侧，将同极性端子相连，并联接入差动继电器。
在继电器线圈中流过的电流是各侧电流互感器的副边电流之差，也就是说差动继电器是接在差动回路的；从理论上讲，正常情况下或外部故障时，流入变压器的电流和流出的电流〔折算后的电流〕相等，差回路中的电流为零。
当变压器正常运行或区外故障〔流过穿越性电流〕时，各侧电流互感器的副边电流流入保护装置，通过程序的运行，各侧电流存在的相位差由软件自动进行校正，自动计算出各侧电流IH-〔IM-IL〕接近为零〔IH为高压侧电流，IM为中压侧电流，IL为低压侧电流〕，那么保护不动作。
当变压器内部发生相间或匝间短路故障时，两侧〔或三侧〕向故障点提供短路电流，在差动回路中由于IM或IL改变了方向或等于零，流入差动继电器的电流IH-〔IM-IL〕不再接近于零；当差动电流大于差动保护装置的整定值时，保护动作，将被保护变压器的各侧断路器跳开，使故障变压器断开电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器差动保护一：这里讲的是差动保护的一种，即变压器比例制动式完全纵差保护（以下简称差动）；二：差动保护的定义由于在各种参考书中没有找到差动保护的具体定义，这里只根据自己所掌握的知识给差动保护下一个定义：当区内发生某些短路性故障的时候，在变压器各侧电流互感器CT的二次回路中将产生大小相同，相位不同的短路电流，当这些短路电流的向量和即差流达到一定值时，跳开变压器各侧断路器的保护，就是变压器差动保护三：下面我以两圈变变压器为例，针对以上所述变压器差动保护的定义，对差动保护进行阐述：1、图一所示：为一两圈变变压器，具体参数如下：主变高压侧电压U高=220KV,主变低压侧电压U低=110KV,变压器容量Sn=240000KV A,I1’：流过变压器高压侧的一次电流；I”：流过变压器低压侧的一次电流；I2’：流过变压器高压侧所装设电流互感器即CT1的二次电流；I2”：流过变压器低压侧所装设电流互感器即CT1的二次电流；nh：高压侧电流互感器CT1变比；nl：低压侧电流互感器CT2变比；nB：变压器的变比；各参数之间的关系：I1’/ I2’= nh I”/ I2”= nl I2’= I2” I1’/ I”= nh/ nl=1/ nB2、区内：CT1到CT2的范围之内；3、反映故障类型：高压侧内部相间短路故障，高压侧（中性点直接接地）单相接地故障以及匝间、层间短路故障；四：差动的特性1、比率制动：如图二所示，为差动保护比率特性的曲线图：下面我们就以上图讲一下差动保护的比率特性：o：图二的坐标原点；f：差动保护的最小制动电流；d：差动保护的最小动作电流；p：比率制动斜线上的任一点；e：p点的纵坐标；b：p点的横坐标；动作区：在of范围内，由于电流小于最小制动电流，因此在此范围内，只要电流大于最小动作电流Iopo，差动保护动作；当电流大于f点时，由于电流大于最小制动电流，此时保护开始进行比率制动运算，曲线抬高，此时只有当电流在比率制动曲线以上时保护动作；因此，图中阴影部分，即差动保护的动作区；制动区：当电流在落在曲线以下而大于最小动作电流的时候，由于受比率制动系数的制约，保护部动作，这个区域就是差动保护的制动区；比率制动系数K：实际上比率制动系数，就是图二中斜线的斜率，因此我们只要计算出此斜线的斜率，就等于算出了比率制动系数。
以p点为例：计算出斜线pc的斜率K=pa/ac=(pb-ab)/(ob-of)；举例说明一下：差动保护有关定值整定如下：最小动作电流Iopo=2,最小制动电流Iopo=5,比率制动系数k=0.5；按照做差动保护比率制动系数的方法，施加高压侧电流I1=6A,180度，低压侧电流I2=6A,0度，固定I1升I2,当I2升到9.4A的时候保护动作，计算一下此时的比率制动系数。
由于两圈变差动的制动电流为（I1+I2）/2,因此，Izd=(9.4+6)/2=7.7,所以K=(9.4-6-2)/(7.7-5)=1.4/2.7=0.52;2、谐波制动：当差动电流中的谐波含量达到一定值的时候，我们的装置就判此电流为非故障电流，进行谐波闭锁。
500kv一下等级的变压器之进行二次谐波判别，500kv及以上变压器，则还需进行5次谐波判别。
以二次谐波为例：二次谐波系数=差电流中的二次谐波分量与基波分量的比值。
当谐波系数大于整定值时，保护被闭锁；小于整定值时，保护被开放；根据经验，二次谐波制动比可整定为0.15~0.2；五、不平衡电流实际上，差动保护比率制动也好，谐波制动也好，归根结底都是要躲过变压器的不平衡电流，而不平衡电流，也正是可能引起差动保护误动的最重要因素之一。
产生变压器不平衡电流有以下几个重要的原因：1、由变压器励磁涌流Ily所产生的不平衡电流；励磁涌流主要是由于在变压器空投时产生的含有大量高次谐波含量的电流，其中以2次谐波为主。
我们的800变压器差动保护中有“二次谐波制动系数”一项定值，用来防止此原因造成的差动误动。
二次谐波制动系数：差电流中的二次谐波分量与基波分量的比值；根据经验，此系数可整定为15%~25%2、由于变压器两侧电流相位不同而产生的不平衡电流；由于变压器常采用Y，d11的接线方式，因此，如果两侧的电流互感器仍采用通常的接线方式，则二次侧电流由于相位不同，也会有一个差电流流入我们的保护装置。
为了消除这种不平衡电流的影响，通常都是将变压器星星侧的三个电流互感器接成三角形，而将变压器三角形侧的三个电流互感器接成星形，并适当考虑联结方式后即可把二次电流的相位校正过来。
但我们的保护要求现场二次侧电流互感器的接线都接为星形接线，因此，一次侧为Y，d11的接线方式的变压器将产生差流，差动保护靠程序将此不平衡电流补偿掉，具体方法如下：如图所示为Y，d11两卷变压器两侧绕组及电流互感器接线方式及其中通过的一次、二次电流流向：（各电流均为向量值）IA,IB,IC 表示流过变压器高压侧一次绕组的电流；Ia,Ib,Ic 表示流过变压器低压侧一次绕组的电流；IA Ｙ’,IB Ｙ’,IC Ｙ’表示流过变压器高压侧电流互感器二次侧的电流； Ia △,Ib △,Ic △表示流过变压器低压侧电流互感器的一次侧电流；各电流关系如下：Ia= Ia △+ Ib <=> Ia △= Ia- IbIb= Ib △+ Ic <=>Ib △= Ib- IcIc= Ic △+ Ia <=> Ic △= Ic- Ia向量图：为了消除相位上带来的差异：Iah’= IAＹ- IBＹIbh’= IBＹ- ICＹIch’= ICＹ- IAＹ为了消除幅值上带来的差异：Iah=Iah’/1.732=（IAＹ- IBＹ）Ibh= Ibh’/1.732=（IBＹ- ICＹ）Ich=Ich’/1.732=（ICＹ- IAＹ）而低压侧电流保持不变Ial= Ia△Ibl= Ib△Icl= Ic△其中：Iah，Ibh，Ich 表示保护装置中实际采到的高压侧电流；Ial，Ibl，Icl表示保护装置中实际采到的高压侧电流；向量图因此，差动保护的高、低压侧电流相位一致，高压侧电流幅值不变。
3、由计算变比与实际变比不同而产生的不平衡电流由于两侧的电流互感器都是根据产品目录选取标准的变比，而变压器的变比也是一致的，因此，三者的关系很难满足nl2/nl1=n B的要求，此时差动回路中将有电流流过。
当采用具有速饱和铁心的差动继电器时，通常都是利用它的平衡线圈Wph、来消除此茶电流的影响。
4、由两侧电流互感器型号不同而产生的不平衡电流由于两侧电流互感器型号不同，他们的饱和特性、励磁电流（归算置同一侧）也就不同，因此，在差动回路中所产生的不平衡电流也就较大。
此时应采用电流互感器的通行系数。
5、由变压器带负荷调整分接头而产生的不平衡电流带负荷调整变压器的分接头，是电力系统中采用带负荷调压的变压器来调整电压的方法，实际上改变分接头就是改变变压器的变比n B。
如果差动保护已按照某一变比调整好，则当分接头改换时，就会产生一个新的不平衡电流流入差动回路。
对由此而产生的不平衡电流，应在总差动保护的整定值中予以考虑。
六、整定计算差动电流的定值整定比较复杂，需要考虑的各种因素很多，这里只对一些定值做一个简单的介绍，仅作参考：1、最小动作电流的整定差动最小动作电流应大于变压器额定负载时的不平衡电流，即I op.min＝K rel(K er+ΔU+Δm)I N/n a(87)式中：I N——变压器额定电流；n a——电流互感器的变比；K rel——可靠系数，取1.3～1.５；K er——电流互感器的比误差，10P型取0.03×2，5P型和T P型取0.01×2；ΔU——变压器调压引起的误差，取调压范围中偏离额定值的最大值(百分值)；Δm——由于电流互感器变比未完全匹配产生的误差，初设时取0.05。
在工程实用整定计算中可选取I op.min＝(0.2～0.5)I N／n a。
一般工程宜采用不小于0.3I N/n a的整定值。
根据实际情况(现场实测不平衡电流)确有必要时也可大于0.5I N/n a。
2、最小制动电流I res.0的整定最小制动电流宜取I res.0＝(0.8～1.0)I N/n a。
3、不平衡系数的整定平衡系数通常是以高压侧为基准尽心计算的。
Kph=1 Kpm=Ih/Im Kpl=Ih/Il式中：Kph——高压侧平衡系数Kpm——中压侧平衡系数Kpl——低压侧平衡系数Ih——高压侧二次额定电流Im——中压侧二次额定电流Il——低压侧二次额定电流下面以一实例计算一下变压器的平衡系数：一电厂主变各侧参数如下：高压侧电压等级110KV,变比600/5，电抗器侧电压等级6.3KV,变比1000/5，机尾侧电压等级6.3KV,变比4000/5，则各侧平衡系数计算如下：高压侧二次电流i1=Sn/(1.732×110×600/5)A电抗器侧二次电流 i2=Sn/(1.732×6.3×1000/5)A机尾侧二次电流i3=Sn/(1.732×6.3×4000/5)A高压侧平衡系数k1定为1，则电抗器侧平衡系数k2为：i1/i2=0.095机尾侧平衡系数k3为：i1/i3=0.38由于我们差动保护定值平衡系数的整定范围为0.1——4，电抗器侧的平衡系数超范围，因此三侧平衡系数可同时乘以3，得出k1=3, k2=0.285, k3=1.14,变压器差动保护的基本原理及逻辑图1、变压器差动保护的工作原理与线路纵差保护的原理相同，都是比较被保护设备各侧电流的相位和数值的大小。
2、变压器差动保护与线路差动保护的区别：由于变压器高压侧和低压侧的额定电流不相等再加上变压器各侧电流的相位往往不相同。
因此，为了保证纵差动保护的正确工作，须适当选择各侧电流互感器的变比，及各侧电 流相位的补偿使得正常运行和区外短路故障时，两侧二次电流相等。
例如图8-5 所示的双 绕组变压器8.3.2 变压器纵差动保护的特点1 、励磁涌流的特点及克服励磁涌流的方法（1）励磁涌流：在空载投入变压器或外部故障切除后恢复供电等情况下在空载投入变压器或外部故障切除后恢复供电等情况下，变压器励磁电流的数值可达变压器额定6～8 倍变压器励磁电流 通常称为励磁涌流。
（2）产生励磁涌流的原因因为在稳态的情况下铁心中的磁通应滞后于外加电压90°，在电压瞬时值u=0 瞬间合闸，铁芯中的磁通应为-Φm。
但由于铁心中的磁通不能突变，因此将出现一个非周期分量 的磁通+Φm，如果考虑剩磁Φr，这样经过半过周期后铁心中的磁通将达到2Φm+Φr，其 幅值为如图8-6 所示。
此时变压器铁芯将严重饱和，通过图8-7 可知此时变压器的励磁电流 的数值将变得很大，达到额定电流的6～8 倍，形成励磁涌流。
