施工规范钢筋搭接长度接头区规定
钢筋连接方法技术规范要求
钢筋连接方法技术规范要求1、钢筋接头（1）钢筋接头1）钢筋连接：①竖向钢筋：当d<16mm时，采用绑扎搭接，当16mm≤d<20mm时，采用电渣压力焊连接，当d≥20mm时，采用机械连接。
②框架梁板筋：当d<16mm，采用绑扎搭接，当d≥20mm时，采用机械连2）钢筋接头要求：受力钢筋接头的位置应相应错开，当采用非焊接的搭接接头时，从任一接头中心至1.3倍搭接长度的区段范围内，或当采用焊接接头时，从任一接头中心至长度为钢筋直径35d且不小于500mm的段范围内。
有接头的受力钢筋截面面积占受力钢筋总截面的允许的百分率应符合：绑扎骨架和绑扎网中钢筋的搭接接头：受拉区25%，受压区50%受力钢筋的焊接接头：受拉区50%，受压区不限制受力钢筋的机械连接头：受拉区50%，受压区不限制（2）钢筋的锚固长度、搭接长度应符合结构施工总说明的要求。
2、电渣压力焊施工（1）钢筋端头制备：1）钢筋安装之前，焊接部位和电极钳口接触的（约150mm区段内）钢筋表面上的锈班、油污、杂物等，应清除干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。
选择焊接参数：钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电时间。
不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%。
2）安装焊接夹具和钢筋：夹具的下钳口应夹紧于下钢筋端部的适当位置，一般为1/2焊剂罐高度偏下5～10mm，以确保焊接处的焊剂有足够的淹埋深度。
上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。
钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。
3）安放引弧用的铁丝球（也可省去），安放焊剂罐、填装焊剂。
4）试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。
合格后，方可正式生产。
当采用半自动、自动控制焊接设备时，应按照确定的参数设定好设备的各项控制数据，以确保焊接拉头质量可靠。
钢筋焊接搭接长度规范
钢筋焊接搭接长度规范钢筋焊接搭接长度是指钢筋焊接的接头长度。
在建筑工程中，钢筋焊接搭接是非常常见的钢筋连接方式，它主要用于连接钢筋的延伸部分，以增强钢筋的连接强度和稳定性。
钢筋焊接搭接长度规范主要参考国家标准《建筑钢筋焊接规范》（GB 50017-2003）以及专业技术标准，以确保焊接接头的质量和安全性。
首先，钢筋焊接搭接长度的确定要满足以下几个基本原则：1. 焊接搭接长度应保证焊缝在外力作用下能够充分发挥其强度，能够充分传递拉力或压力到焊接接头。
2. 焊接搭接长度应满足尺寸规范，能够容纳钢筋的伸长和收缩，以避免应力集中和裂缝的产生。
3. 焊接搭接长度应根据焊接材料的性能和钢筋的种类来确定，以确保焊接接头具有足够的强度和可靠性。
根据国家标准《建筑钢筋焊接规范》（GB 50017-2003）的规定，钢筋焊接搭接长度的计算公式如下：L = η*t其中，L表示焊接搭接长度，单位为毫米；η为折减系数，用于考虑焊接接头的强度损失因素，具体数值在标准中有详细规定；t为钢筋的特性尺寸，即钢筋的直径或截面尺寸。
根据这个公式计算出的焊接搭接长度应该是实际焊接长度的最小值，且不能小于一定数值。
具体数值的确定需要根据具体的工程要求和焊接材料的性能来确定。
此外，在具体施工中还需要注意以下几点：1. 焊接搭接长度应该平整、整齐、牢固，焊接接头应不存在开裂、掉渣等缺陷。
2. 焊接接头的两端应保留足够的余量，以方便进行后续焊接和连接。
3. 焊接搭接长度应根据设计要求和施工实际情况进行合理调整，以确保钢筋连接的质量和可靠性。
总之，钢筋焊接搭接长度的规范对于建筑工程的安全和质量具有重要意义。
在施工过程中，必须严格按照相关规范进行操作，确保焊接接头的质量和可靠性，以提高建筑结构的整体强度和稳定性。

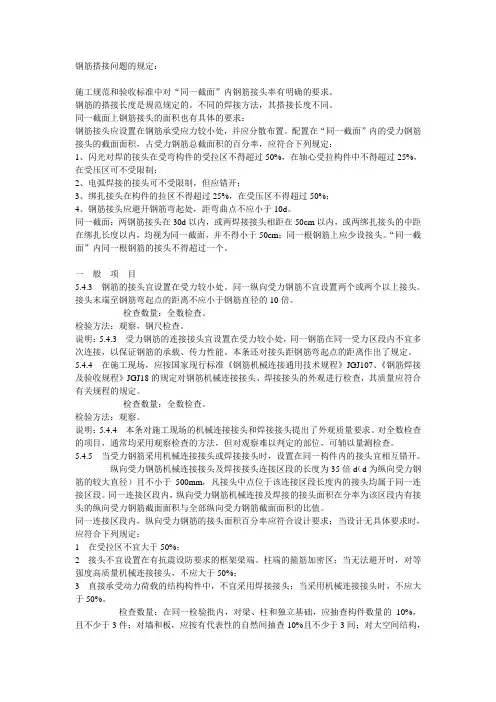

钢筋焊接搭接间距
钢筋搭接问题的规定：施工规范和验收标准中对“同一截面”内钢筋接头率有明确的要求。
钢筋的搭接长度是规范规定的。
不同的焊接方法，其搭接长度不同。
同一截面上钢筋接头的面积也有具体的要求：钢筋接头应设置在钢筋承受应力较小处，并应分散布置。
配置在“同一截面”内的受力钢筋接头的截面面积，占受力钢筋总截面积的百分率，应符合下列规定：1、闪光对焊的接头在受弯构件的受拉区不得超过50%，在轴心受拉构件中不得超过25%，在受压区可不受限制；2、电弧焊接的接头可不受限制，但应错开；3、绑扎接头在构件的拉区不得超过25%，在受压区不得超过50%；4、钢筋接头应避开钢筋弯起处，距弯曲点不应小于10d。
同一截面：两钢筋接头在30d以内，或两焊接接头相距在50cm以内，或两绑扎接头的中距在绑扎长度以内，均视为同一截面，并不得小于50cm；同一根钢筋上应少设接头。
“同一截面”内同一根钢筋的接头不得超过一个。
一般项目5.4.3 钢筋的接头宜设置在受力较小处。
同一纵向受力钢筋不宜设置两个或两个以上接头。
接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
检查数量：全数检查。
检验方法：观察，钢尺检查。
说明：5.4.3 受力钢筋的连接接头宜设置在受力较小处，同一钢筋在同一受力区段内不宜多次连接，以保证钢筋的承载、传力性能。
本条还对接头距钢筋弯起点的距离作出了规定。
5.4.4 在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ107、《钢筋焊接及验收规程》JGJ18的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定。
检查数量：全数检查。
检验方法：观察。
说明：5.4.4 本条对施工现场的机械连接接头和焊接接头提出了外观质量要求。
对全数检查的项目，通常均采用观察检查的方法，但对观察难以判定的部位，可辅以量测检查。
5.4.5 当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。
纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d（d为纵向受力钢筋的较大直径）且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。
混凝土钢筋搭接标准
混凝土钢筋搭接标准一、前言混凝土钢筋搭接是混凝土结构中一项非常重要的工作，其质量直接影响到混凝土结构的安全性和耐久性。
因此，制定合理的混凝土钢筋搭接标准对于保证混凝土结构的质量具有十分重要的意义。
本文将从钢筋搭接长度、钢筋搭接形式、搭接接头的处理等方面详细介绍混凝土钢筋搭接标准。
二、钢筋搭接长度钢筋搭接长度是指钢筋的重叠部分长度。
为了保证混凝土结构的安全性和耐久性，钢筋搭接长度必须符合相关标准。
根据《混凝土结构工程验收规范》（GB50204-2015）的规定，钢筋的搭接长度应满足以下要求：1、搭接长度应大于等于钢筋的直径；2、对于受弯构件和受拉构件，钢筋搭接长度不得小于30倍钢筋的直径，且不得小于300mm；3、对于受剪构件，钢筋搭接长度不得小于15倍钢筋的直径，且不得小于150mm；4、对于锚固钢筋，搭接长度不得小于锚固长度的2倍。
三、钢筋搭接形式钢筋搭接形式包括搭接的位置、方向和方式。
不同的搭接形式对于混凝土结构的质量和力学性能具有不同的影响。
根据《混凝土结构工程验收规范》（GB50204-2015）的规定，钢筋的搭接形式应满足以下要求：1、搭接位置应符合构造设计要求，不得影响混凝土结构的力学性能；2、搭接方向应与钢筋的受力方向垂直；3、搭接方式应选择合适的方式，如直接搭接、弯曲搭接、扭结搭接等，搭接方式应符合钢筋的受力特点和构造设计要求。
四、搭接接头的处理钢筋搭接接头的处理是保证钢筋搭接质量的关键。
根据《混凝土结构工程验收规范》（GB50204-2015）的规定，钢筋搭接接头的处理应满足以下要求：1、钢筋搭接接头的处理应符合构造设计要求，保证连接的可靠性和稳定性；2、钢筋搭接接头的处理应符合设计要求，不得影响混凝土结构的力学性能；3、钢筋搭接接头的处理应符合施工要求，保证施工质量；4、钢筋搭接接头的处理应符合防腐要求，保证混凝土结构的耐久性。
五、混凝土钢筋搭接标准的总结混凝土钢筋搭接标准是保证混凝土结构质量的重要保障。
钢筋弯钩、焊接长度、最多接头个数、等规范
钢筋弯钩、焊接长度、最多接头个数、等规范钢筋工程5.1 材料要求5.1.1钢筋应有出厂质量合格证明书、检验报告单，并按规定分批抽取试样作机械性能检验，合格后方可使用。
5.1.2钢筋表面或每捆（盘）钢筋均应有标识；钢筋表面不得有裂纹、结疤、折痕和锈蚀现象。
5.2钢筋加工5.2.1钢筋加工制作在现场进行，配置钢筋弯曲机、钢筋切断机和卷扬机用于钢筋加工。
5.2.2技术人员负责编制钢筋配料单，操作人员严格按钢筋配料单进行钢筋加工，确保尺寸正确。
5.2.3对特殊复杂部位钢筋，加工前应放大样，经复核无误后再进行加工制作，做到尺寸依图纸，操作按规范。
5.2.4严格按操作规程及质量标准执行，成型后的钢筋要挂牌分类堆放，存于钢筋棚内，并做好防锈。
5.2.5焊工须有上岗操作证，钢筋焊接施工前，应先进行钢筋试验焊接，合格后方可进行施工焊接。
钢筋焊接接头按规范要求做抽样试验。
5.2.6箍筋弯钩应满足135°，平直部分长度不小于箍筋直径的10倍。
5.2.7一级盘圆钢筋加工前先进行调直，冷拉率控制在4%以内。
5.3钢筋安装5.3.1基础钢筋安装5.3.1.1基础钢筋四周两根钢筋交叉点每点扎牢，中间部分交叉点每隔一根呈梅花绑牢，双向受力主筋的钢筋网，应将全部钢筋相交点扎牢，相邻绑扎点的绑扣要成八字形，以免网片歪斜变形。
5.3.1.2现浇柱、墙与基础连接用的插筋下端，用90°弯钩与基础钢筋进行绑扎，插筋位置应用钢筋架成井字形固定牢固，以免造成柱子钢筋位移。
5.3.1.3基础配有双层钢筋网时，应在上层钢筋网下面设置钢筋撑脚（螺纹φ14@1000，双向），以保证上下层钢筋间距和位置的正确。
5.3.1.4承台、承台连梁及防水底板钢筋均采用闪光对焊连接，接头百分率控制在50%内。

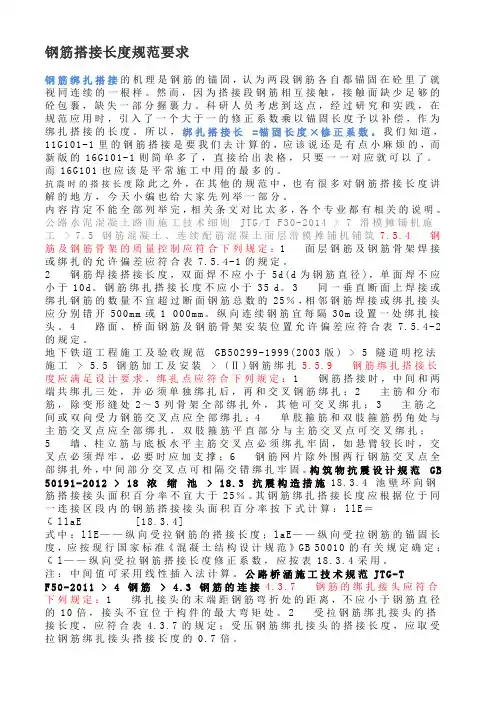

钢筋搭接长度规范要求
钢筋搭接长度规范要求钢筋绑扎搭接的机理是钢筋的锚固，认为两段钢筋各自都锚固在砼里了就视同连续的一根样。
然而，因为搭接段钢筋相互接触，接触面缺少足够的砼包裹，缺失一部分握裹力。
科研人员考虑到这点，经过研究和实践，在规范应用时，引入了一个大于一的修正系数乘以锚固长度予以补偿，作为绑扎搭接的长度。
所以，绑扎搭接长=锚固长度×修正系数。
我们知道，11G101-1里的钢筋搭接是要我们去计算的，应该说还是有点小麻烦的，而新版的16G101-1则简单多了，直接给出表格，只要一一对应就可以了。
而16G101也应该是平常施工中用的最多的。
抗震时的搭接长度除此之外，在其他的规范中，也有很多对钢筋搭接长度讲解的地方，今天小编也给大家先列举一部分。
内容肯定不能全部列举完，相关条文对比太多，各个专业都有相关的说明。
公路水泥混凝土路面施工技术细则JT G/T F30-2014 > 7滑模摊铺机施工> 7.5 钢筋混凝土、连续配筋混凝土面层滑模摊铺机铺筑7.5.4 钢筋及钢筋骨架的质量控制应符合下列规定：1 面层钢筋及钢筋骨架焊接或绑扎的允许偏差应符合表7.5.4-1的规定。
2钢筋焊接搭接长度，双面焊不应小于5d(d为钢筋直径)，单面焊不应小于10d。
钢筋绑扎搭接长度不应小于35d。
3 同一垂直断面上焊接或绑扎钢筋的数量不宜超过断面钢筋总数的25％，相邻钢筋焊接或绑扎接头应分别错开500m m或 1 000m m。
纵向连续钢筋宜每隔30m设置一处绑扎接头。
4 路面、桥面钢筋及钢筋骨架安装位置允许偏差应符合表7.5.4-2的规定。
地下铁道工程施工及验收规范GB50299-1999(2003版) > 5 隧道明挖法施工> 5.5 钢筋加工及安装> (Ⅱ)钢筋绑扎 5.5.9 钢筋绑扎搭接长度应满足设计要求，绑扎点应符合下列规定：1 钢筋搭接时，中间和两端共绑扎三处，并必须单独绑扎后，再和交叉钢筋绑扎；2 主筋和分布筋，除变形缝处2～3列骨架全部绑扎外，其他可交叉绑扎；3 主筋之间或双向受力钢筋交叉点应全部绑扎；4单肢箍筋和双肢箍筋拐角处与主筋交叉点应全部绑扎，双肢箍筋平直部分与主筋交叉点可交叉绑扎；5墙、柱立筋与底板水平主筋交叉点必须绑扎牢固，如悬臂较长时，交叉点必须焊牢，必要时应加支撑；6钢筋网片除外围两行钢筋交叉点全部绑扎外，中间部分交叉点可相隔交错绑扎牢固。
钢筋搭接长度
钢筋搭接长度在公路桥涵施工技术规范JTG F50-2011中规定，受拉钢筋绑扎接头的搭接长度钢筋类型
混凝土强度等级 C20 C25 高于C25
R235钢筋 35d 30d 25d 月牙纹
HRB335钢筋 45d 40d 35d
HRB400钢筋 55d 50d 45d
注:1.当带肋钢筋直径d不大于25mm时，其受拉钢筋的搭接长度应按表中值减少5d采用;当带肋钢筋直径d大于25mm时，其受拉钢筋的搭接长度应按表中值增加5d采用。
2.当混凝土在凝固过程中受力钢筋易受扰动时，其搭接长度宜适当增加。
3.在任何情况下，纵向受拉钢筋的搭接长度不应小于300mm;受压钢筋的搭接长度不应小于200mm。
4.当混凝土强度等级低于C20时，R235、HRB335牌号钢筋的搭接长度应按表中C20的数值相应增加10d，HRB500钢筋不宜采用。
钢筋焊接：焊接接头当设计有要求时应采用双面焊缝，无特殊要求时一般可采用单面焊缝。
对于Ⅰ级钢筋的搭接焊或帮条焊的焊缝总长度应不小于8d；对于Ⅱ、Ⅲ级钢筋，其搭接焊或帮条焊的焊缝总长度应不小于10d，帮条焊时接头两边的焊缝长度应相等。
植筋锚固长度：直径20mm以下的钢筋，植筋锚固可取15d; 直径大于20mm的钢筋，植筋锚固应取20d;。
钢筋搭接长度及验收标准规范
钢筋搭接长度规范钢筋连接有四种常见连接方法：绑轧连接、焊接连接、冷压连接和螺旋连接。
除部分情况（如不准出现明火）应尽可能采取焊接连接，以确保质量、提升连接效率和节省钢材。
钢筋焊接分为压焊和熔焊两种形式。
压焊包含闪光对焊、电阻点焊和气压焊；熔焊包含电弧焊和电渣压力焊。
另外，钢筋和预埋件T 形接头焊接应采取埋弧压力焊等。
电弧焊系利用弧焊机使焊条和焊件之间产生高温电弧（焊条和焊件间空气介质中出现强烈持久放电现象叫电弧），使焊条和电弧燃烧范围内焊件金属熔化，熔化金属凝固后，便形成焊缝或焊接接头。
电弧焊应用范围广，如钢筋接长、钢筋骨架焊接、钢筋和钢板焊接、装配式结构接头焊接及其它多种钢结构焊接等。
钢筋搭接长度通常是指钢筋绑扎连接搭接长度，也有是不严格指钢筋焊接焊缝长度。
这里摘录部分绑扎连接要求供你参考。
纵向受拉钢筋最小搭接长度：C15 C20～C25 C20 C35 ≥\~C40光园钢筋HPB（I）级45d 35d 30d 25d带肋钢筋HRB（II）级55d 45d 35d 30dRRB400（III）级HRB400（III）级 55d 40d 35d 35d注1：本表适适用于纵向受拉钢筋绑扎接头面积百分率小于25％情况；当绑扎接头面积百分率介于25％～50％之间时，表中数值乘以系数1.2 取用；当绑扎接头面积百分率大于50％时，表中数值乘以系数1.35 取用；当最小搭接长度两根直径不一样钢筋搭接长度，以较细钢筋直径计算；注2：当带肋钢筋直径Φ＞25 mm 时，其最小搭接应按对应数值乘以系数1.1 取用；对环氧树脂涂层带肋钢筋，其最小搭接应按对应数值乘以系数1.25 取用；在混凝土凝固过程中易受扰动时（如采取滑升模板和爬升模板等方法施工），其最小搭接应按对应数值乘以系数1.1 取用；对末端采取机械锚固方法带肋钢筋，其最小搭接可按对应数值乘以系数0.7 取用；当带肋钢筋混凝土保护层厚度大于搭接钢筋直径三倍且配有箍筋时，其最小搭接可按对应数值乘以系数0.8 取用；注3：对有抗震设防要求结构构件，其受力钢筋最小搭接长度对一、二级抗震等级应按对应数值乘以系数1.15 取用，对三级抗震等级应按对应数值乘以系数1.05 取用，对四级抗震等级结构构件不作调整；在任何情况下受拉钢筋最小搭接长度不应小于300mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作行为规范系列
施工规范钢筋搭接长度接
头区规定
（标准、完整、实用、可修改）
编号：FS-QG-45927施工规范钢筋搭接长度接头区规定Provisions for the construction code of steel bar overlap length
joint area
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
施工规范中钢筋搭接长度及接头区的规定
1、受拉钢筋绑扎接头的搭接长度
普通混凝土中直径大于22mm的钢筋不宜采用绑扎接头。
受拉钢筋的搭接长度要求
项次/钢筋类型/混凝土强度等级
C20C25≥C30
1Ⅰ35d30d25d
2Ⅱ45d40d35d
注:1、当螺纹钢筋直径d≤25mm时，其受拉钢筋的搭接长度应按表中值减少5d采用;在任何情况下，纵向受拉钢筋的搭接长度不应小于300mm;受压钢筋的搭接长度不应小于200mm;当混凝土强度等级低于C20时，对Ⅰ、Ⅱ级钢筋最小
搭接长度应按表中C20的相应数值增加10d;两根直径不同的钢筋搭接长度，以细钢筋的直径为准。
2、各受力钢筋之间的绑扎接头位置应相互错开。
从任一绑扎中心至搭接长度L的1.3倍区段范围内，有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区不得超过25%，受压区不得超过50%。
搭接接头区箍筋的间距不应大于5d，且不应大于100mm，受压区间距不应大于10d，且不应大于200mm。
3、受力钢筋采用焊接接头的位置区段的规定;
当受力钢筋采用焊接接头时，接头宜设置在受力较小的部位，且在同一根钢筋全长上宜少设接头;承受均布荷载作用的屋面板、楼板、檩条等简支受弯构件，当在受拉区内配置的受力钢筋少于3根时，可在跨中两端各1/4跨度范围内设置一个焊接接头。
设置在同一构件的焊接接头应相互错开。
在任一焊接接头中心至长度为钢筋直径d的35倍且不小于500mm的区段内，同一根钢筋不得有两个接头;在该区段内有接头的受力钢筋截面面积占受钢筋总截面面积的百分率，应符合下列规定:
非预应力筋，受拉区不宜超过50%，受压区和装配式构件连接处不限制。
