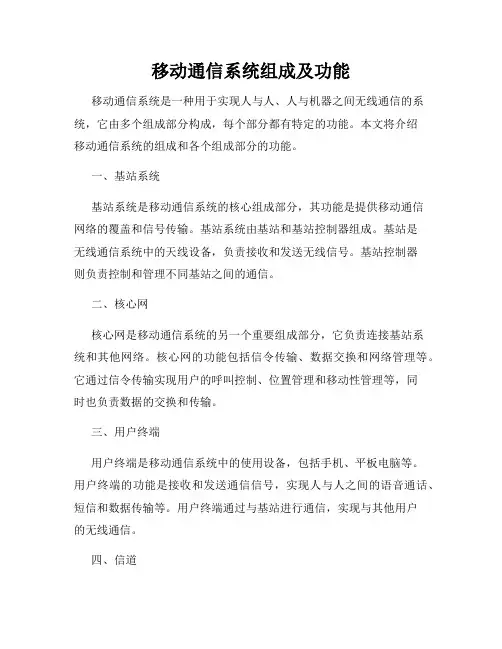

移动通信系统组成及功能
移动通信系统组成及功能移动通信系统是一种用于实现人与人、人与机器之间无线通信的系统，它由多个组成部分构成，每个部分都有特定的功能。
本文将介绍移动通信系统的组成和各个组成部分的功能。
一、基站系统基站系统是移动通信系统的核心组成部分，其功能是提供移动通信网络的覆盖和信号传输。
基站系统由基站和基站控制器组成。
基站是无线通信系统中的天线设备，负责接收和发送无线信号。
基站控制器则负责控制和管理不同基站之间的通信。
二、核心网核心网是移动通信系统的另一个重要组成部分，它负责连接基站系统和其他网络。
核心网的功能包括信令传输、数据交换和网络管理等。
它通过信令传输实现用户的呼叫控制、位置管理和移动性管理等，同时也负责数据的交换和传输。
三、用户终端用户终端是移动通信系统中的使用设备，包括手机、平板电脑等。
用户终端的功能是接收和发送通信信号，实现人与人之间的语音通话、短信和数据传输等。
用户终端通过与基站进行通信，实现与其他用户的无线通信。
四、信道信道是移动通信系统中信号传输的通道。
根据不同的技术标准，信道可以分为模拟信道和数字信道。
模拟信道是指连续的信号传输通道，主要用于模拟通信。
数字信道则是将信号转换为数字形式进行传输，用于数字通信。
五、移动通信协议移动通信系统通过各种协议来实现不同功能的通信需求。
其中较为常见的协议包括GSM、CDMA、WCDMA等。
这些协议规定了信号传输、呼叫控制、数据传输等方面的规则和标准，确保通信的顺利进行。
六、附加功能移动通信系统还可以提供多种附加功能，以满足用户对通信的不同需求。
其中包括短信、彩信、互联网接入、移动支付等。
这些附加功能的实现依赖于通信系统的基础设施和技术支持。
总结起来，移动通信系统由基站系统、核心网、用户终端、信道和移动通信协议等多个组成部分构成。
基站系统负责信号覆盖和传输，核心网负责连接各个部分并实现信令传输和数据交换，用户终端用于接收和发送通信信号。
通过各种协议和附加功能，移动通信系统能够满足用户对无线通信的各种需求。
移动通信系统的组成
移动通信系统的组成移动通信系统的组成⒈引言本章主要介绍移动通信系统的背景和目的。
⒉移动通信系统的基本概念本章主要介绍移动通信系统的基本概念，包括移动网络、基站、用户终端等。
⒊移动通信系统的网络架构本章主要介绍移动通信系统的网络架构，包括核心网和无线接入网。
⑴核心网⒊⑴移动交换中心（MSC）⒊⑵移动服务控制器（MSC）⒊⑶位置寻呼寄存器（HLR）⒊⑷用户数据库（UD）⒊⑸信令网关（SGW）⑵无线接入网⒊⑴基站子系统（BSS）⒊⑵基站控制器（BSC）⒊⑶基站（BS）⒊⑷天线系统⒋移动通信系统的基本原理本章主要介绍移动通信系统的基本原理，包括调制解调、信道编码解码、信道分配等。
⑴调制解调⒋⑴模拟调制解调⒋⑵数字调制解调⑵信道编码解码⒋⑴前向纠错编码⒋⑵混合自动重传请求（HARQ）编码⑶信道分配⒋⑴静态信道分配⒋⑵动态信道分配⒌移动通信系统的无线接口协议本章主要介绍移动通信系统的无线接口协议，包括GSM、CDMA、LTE等。
⑴ GSM⒌⑴ GSM无线接口协议⑵ CDMA⒌⑴ CDMA无线接口协议⑶ LTE⒌⑴ LTE无线接口协议⒍移动通信系统的业务支持本章主要介绍移动通信系统的业务支持，包括语音通信、数据通信、增值业务等。
⑴语音通信⒍⑴呼叫建立与释放⒍⑵语音编码解码⑵数据通信⒍⑴数据传输⒍⑵数据压缩与解压缩⑶增值业务⒍⑴短信服务⒍⑵彩铃服务⒎本文档涉及附件本文档涉及的附件如下：●附件1：移动通信系统网络架构图●附件2：移动通信系统无线接口协议表格⒏本文所涉及的法律名词及注释本文所涉及的法律名词及注释如下：●移动交换中心（MSC）：移动通信网络中的交换设备，负责处理呼叫和信令的传递。
●位置寻呼寄存器（HLR）：移动通信网络中的数据库，负责存储用户信息和转接呼叫。
●基站控制器（BSC）：基站子系统中的控制设备，负责管理和控制基站的运行。
●GMS：全球移动通信系统，是一种数字移动方式系统标准。
●CDMA：码分多址技术，用于无线通信系统中的信号分割和重组。

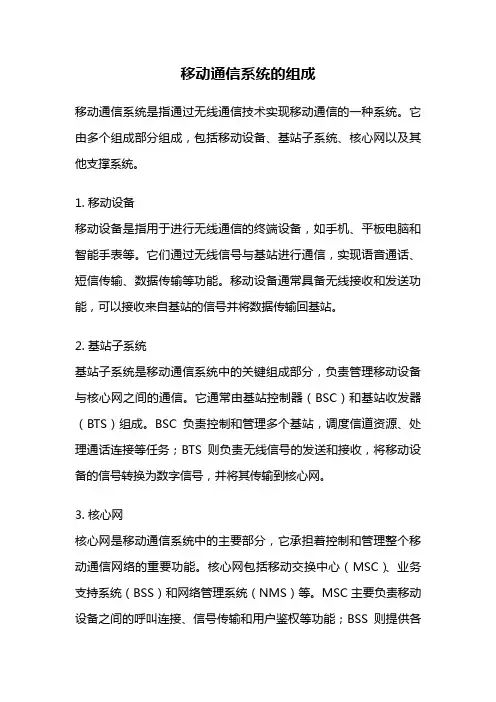

移动通信系统的组成
移动通信系统的组成移动通信系统是指通过无线通信技术实现移动通信的一种系统。
它由多个组成部分组成，包括移动设备、基站子系统、核心网以及其他支撑系统。
1. 移动设备移动设备是指用于进行无线通信的终端设备，如手机、平板电脑和智能手表等。
它们通过无线信号与基站进行通信，实现语音通话、短信传输、数据传输等功能。
移动设备通常具备无线接收和发送功能，可以接收来自基站的信号并将数据传输回基站。
2. 基站子系统基站子系统是移动通信系统中的关键组成部分，负责管理移动设备与核心网之间的通信。
它通常由基站控制器（BSC）和基站收发器（BTS）组成。
BSC负责控制和管理多个基站，调度信道资源、处理通话连接等任务；BTS则负责无线信号的发送和接收，将移动设备的信号转换为数字信号，并将其传输到核心网。
3. 核心网核心网是移动通信系统中的主要部分，它承担着控制和管理整个移动通信网络的重要功能。
核心网包括移动交换中心（MSC）、业务支持系统（BSS）和网络管理系统（NMS）等。
MSC主要负责移动设备之间的呼叫连接、信号传输和用户鉴权等功能；BSS则提供各种增值业务，如短信服务、上网服务等；NMS则负责对整个移动通信网络进行监控和管理。
4. 其他支撑系统除了上述的核心组成部分，移动通信系统还包括其他一些支撑系统，如位置服务系统、计费系统和安全管理系统等。
位置服务系统可以通过移动设备的信号确定用户的位置信息，为用户提供导航、定位等服务；计费系统则负责计算用户的通信费用，并生成相应的账单；安全管理系统则保障移动通信网络的安全性，防止恶意攻击和信息泄露。
移动通信系统的组成包括移动设备、基站子系统、核心网以及其他支撑系统。
这些组成部分相互协作，实现了移动通信的各种功能，极大地方便了人们的生活和工作。
随着无线通信技术的不断发展，移动通信系统也在不断完善和更新，为人们提供更加高效、安全和便捷的通信服务。

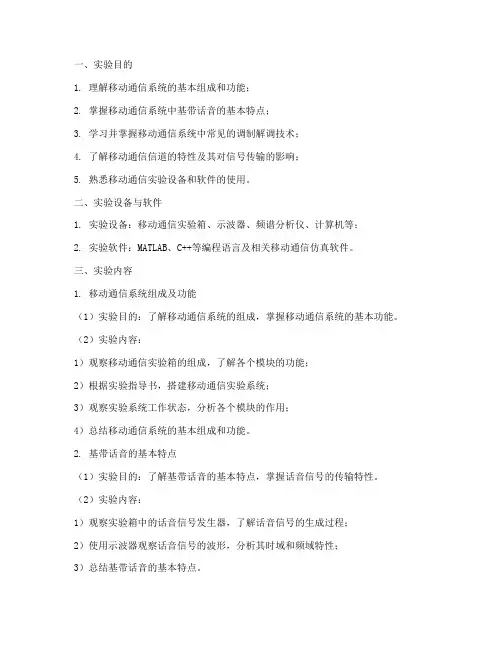

移动通信实验实验报告
一、实验目的1. 理解移动通信系统的基本组成和功能；2. 掌握移动通信系统中基带话音的基本特点；3. 学习并掌握移动通信系统中常见的调制解调技术；4. 了解移动通信信道的特性及其对信号传输的影响；5. 熟悉移动通信实验设备和软件的使用。
二、实验设备与软件1. 实验设备：移动通信实验箱、示波器、频谱分析仪、计算机等；2. 实验软件：MATLAB、C++等编程语言及相关移动通信仿真软件。
三、实验内容1. 移动通信系统组成及功能（1）实验目的：了解移动通信系统的组成，掌握移动通信系统的基本功能。
（2）实验内容：1）观察移动通信实验箱的组成，了解各个模块的功能；2）根据实验指导书，搭建移动通信实验系统；3）观察实验系统工作状态，分析各个模块的作用；4）总结移动通信系统的基本组成和功能。
2. 基带话音的基本特点（1）实验目的：了解基带话音的基本特点，掌握话音信号的传输特性。
（2）实验内容：1）观察实验箱中的话音信号发生器，了解话音信号的生成过程；2）使用示波器观察话音信号的波形，分析其时域和频域特性；3）总结基带话音的基本特点。
3. 调制解调技术（1）实验目的：学习并掌握移动通信系统中常见的调制解调技术。
（2）实验内容：1）观察实验箱中的调制解调模块，了解其工作原理；2）搭建调制解调实验系统，进行模拟信号的调制和解调；3）使用频谱分析仪观察调制信号的频谱特性，分析调制效果；4）总结常见的调制解调技术及其特点。
4. 移动通信信道特性（1）实验目的：了解移动通信信道的特性及其对信号传输的影响。
（2）实验内容：1）观察实验箱中的信道模拟模块，了解信道特性；2）搭建信道模拟实验系统，进行信道特性分析；3）使用示波器观察信道模拟结果，分析信道对信号传输的影响；4）总结移动通信信道的特性。
5. 实验软件使用（1）实验目的：熟悉MATLAB、C++等编程语言及相关移动通信仿真软件的使用。
（2）实验内容：1）学习MATLAB、C++等编程语言的基本语法和编程技巧；2）使用相关移动通信仿真软件进行信号处理和系统仿真；3）总结实验软件的使用方法和技巧。
移动通信实验报告
移动通信实验报告1. 引言移动通信技术是指实现无线通信的技术体系，广泛应用于现代社会中。
本实验旨在通过搭建移动通信实验平台，了解移动通信的基本原理和相关技术。
2. 实验目的本实验的主要目的如下：1. 掌握移动通信系统的基本组成结构和工作原理。
2. 学习使用移动通信实验平台进行相关实验。
3. 通过实验数据分析，了解移动通信系统的性能指标。
3. 实验原理移动通信系统由方式、基站和核心网组成。
方式设备，通过无线信号与基站进行通信。
基站作为信号转发器，负责将方式发出的信号传输到核心网中。
核心网则负责对信号进行处理和路由转发，最终实现通信的连接。
移动通信系统中，信号的传输涉及到多个技术，包括调制解调、码分多址技术、多天线技术等。
其中，调制解调技术用于将数字信号转换为模拟信号，以便在无线信道中传输。
码分多址技术则用于实现多用户之间的信号分离和复用。
多天线技术则通过利用多个天线接收信号，提高系统的抗干扰性能和传输速率。
4. 实验步骤本实验使用移动通信实验平台进行实验，具体步骤如下：1. 搭建移动通信系统实验平台，包括方式、基站和核心网。
2. 通过方式向基站发送测试信号，并记录信号的传输情况。
3. 分析实验数据，包括信号的强度、传输速率等指标。
4. 根据实验结果，评估移动通信系统的性能。
5. 实验结果经过实验，我们得到了以下结果：1. 信号强度随着距离的增加而逐渐减弱，符合无线信号传输的特性。
2. 在不同的传输距离下，信号传输速率呈现不同的变化趋势。
3. 移动通信系统在高噪声环境下的抗干扰性能较强。
6.通过本实验，我们对移动通信系统的基本原理和相关技术有了更深入的了解。
移动通信系统在实际应用中具有重要的作用，并且不断发展和改进中。
7. 参考文献1. ，. 移动通信技术导论. 电子出版社，2023.2. 王六. 移动通信实验教程. 科学出版社，2023.。

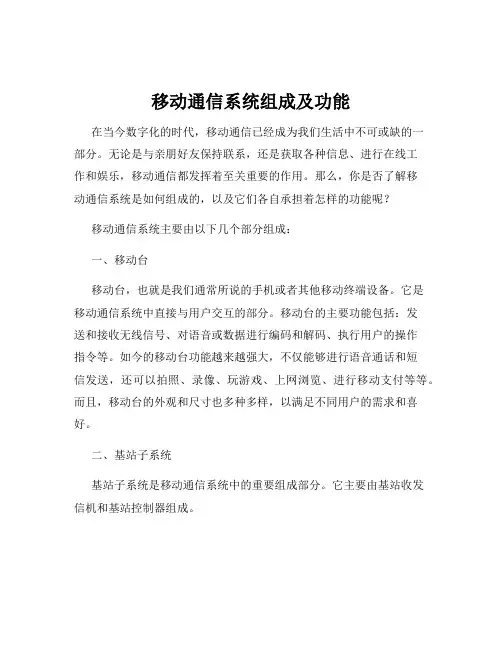

移动通信系统组成及功能
移动通信系统组成及功能在当今数字化的时代，移动通信已经成为我们生活中不可或缺的一部分。
无论是与亲朋好友保持联系，还是获取各种信息、进行在线工作和娱乐，移动通信都发挥着至关重要的作用。
那么，你是否了解移动通信系统是如何组成的，以及它们各自承担着怎样的功能呢？移动通信系统主要由以下几个部分组成：一、移动台移动台，也就是我们通常所说的手机或者其他移动终端设备。
它是移动通信系统中直接与用户交互的部分。
移动台的主要功能包括：发送和接收无线信号、对语音或数据进行编码和解码、执行用户的操作指令等。
如今的移动台功能越来越强大，不仅能够进行语音通话和短信发送，还可以拍照、录像、玩游戏、上网浏览、进行移动支付等等。
而且，移动台的外观和尺寸也多种多样，以满足不同用户的需求和喜好。
二、基站子系统基站子系统是移动通信系统中的重要组成部分。
它主要由基站收发信机和基站控制器组成。
基站收发信机负责与移动台进行无线通信，接收移动台发送的信号，并向移动台发送信号。
它的覆盖范围通常被称为一个小区，多个小区共同组成了整个移动通信网络的覆盖区域。
基站控制器则负责管理和控制多个基站收发信机。
它可以对基站的资源进行分配和管理，比如频率资源、时隙资源等，以确保各个基站能够高效地运行，并且避免相互之间的干扰。
三、网络子系统网络子系统是整个移动通信系统的核心部分，它主要负责移动性管理、呼叫处理、用户数据管理等功能。
移动交换中心是网络子系统中的关键设备，它负责连接不同的基站子系统，并处理用户的呼叫请求。
当用户发起呼叫时，移动交换中心会根据用户的位置和被叫用户的号码，建立起通信链路，实现语音或数据的传输。
归属位置寄存器和访问位置寄存器也是网络子系统中的重要组成部分。
归属位置寄存器存储着用户的基本信息，如用户号码、签约服务、位置信息等。
访问位置寄存器则存储着当前进入其覆盖区域的用户的临时信息。
四、操作维护子系统操作维护子系统主要负责对整个移动通信系统进行监控、管理和维护。
移动通信系统组成及功能
移动通信系统组成及功能移动通信系统组成及功能⒈引言移动通信系统是指通过无线信号传递语音、数据和视频的技术和设备的总称。
它由多个组成部分组成，每个组件都承担着特定的功能，使得移动通信系统能够实现高效的通信。
⒉移动通信系统组成⑴移动用户移动用户是指使用移动通信服务的个人或组织。
他们通过移动终端设备使用无线信号与通信网络进行通信。
⑵基站子系统（BSS）基站子系统是移动通信系统的核心组成部分，负责连接移动用户和核心网。
它包括基站控制器（Base Station Controller，BSC）和基站（Base Transceiver Station，BTS）。
BTS负责无线信号的收发，BSC负责管理多个BTS之间的资源分配和调度。
⑶核心网核心网是移动通信系统的中央处理部分，负责处理用户的信令和数据流量。
它包括移动交换中心（Mobile Switching Center，MSC）、服务网关（Service Gateway）、家用网关（Home Gateway）等组件。
⑷移动接入网移动接入网是连接核心网和基站子系统的网络部分，负责将用户的通信数据从基站子系统传输到核心网。
它包括无线介质接入（Wireless Media Access，WMA）和传输接入网（Transport Access Network，TAN）。
⒊移动通信系统功能⑴语音通信移动通信系统的主要功能之一是提供语音通信服务。
用户可以通过移动设备进行语音呼叫，并在系统内进行语音通话。
⑵短信和彩信除了语音通信，移动通信系统还支持短信（Short Message Service，SMS）和彩信（Multimedia Message Service，MMS）功能。
用户可以通过移动设备发送和接收文本、图片、音频和视频等多媒体消息。
⑶移动数据通信移动通信系统还提供高速数据传输服务，使用户能够通过移动设备访问互联网、发送电子邮件、文件等。
这项功能通常通过移动数据网络（例如3G、4G和5G）来实现。
移动通信实验报告
一、实验目的1. 了解移动通信系统的基本组成和功能。
2. 掌握移动通信系统中的关键技术，如调制解调、编码解码、多址接入等。
3. 熟悉移动通信系统的信号传输过程，分析信号传输过程中的干扰和噪声。
4. 通过实验验证移动通信系统的性能，为实际应用提供理论依据。
二、实验设备1. 移动通信实验箱一台；2. 台式计算机一台；3. 小交换机一台；4. 移动通信教材及实验指导书。
三、实验内容1. 移动通信系统组成及功能实验（1）实验目的：了解移动通信系统的组成，掌握移动通信系统的基本功能。
（2）实验内容：①观察移动通信实验箱的组成，了解各个模块的功能；②分析移动通信系统的组成，总结移动通信系统的基本功能；③通过实验验证移动通信系统的基本功能。
2. 调制解调实验（1）实验目的：掌握移动通信系统中的调制解调技术，了解调制解调的基本原理。
（2）实验内容：①观察调制解调实验模块，了解调制解调的基本过程；②分析不同调制方式的特点，如调幅（AM）、调频（FM）、调相（PM）等；③通过实验验证调制解调技术的性能。
（1）实验目的：掌握移动通信系统中的编码解码技术，了解编码解码的基本原理。
（2）实验内容：①观察编码解码实验模块，了解编码解码的基本过程；②分析不同编码方式的特点，如线性编码、非线性编码等；③通过实验验证编码解码技术的性能。
4. 多址接入实验（1）实验目的：掌握移动通信系统中的多址接入技术，了解多址接入的基本原理。
（2）实验内容：①观察多址接入实验模块，了解多址接入的基本过程；②分析不同多址接入方式的特点，如频分多址（FDMA）、时分多址（TDMA）、码分多址（CDMA）等；③通过实验验证多址接入技术的性能。
5. 信号传输与干扰实验（1）实验目的：分析移动通信系统中的信号传输过程，了解干扰和噪声对信号的影响。
（2）实验内容：①观察信号传输与干扰实验模块，了解信号传输过程；②分析干扰和噪声对信号的影响，如多径干扰、加性噪声等；③通过实验验证干扰和噪声对信号的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一 移动通信系统组成及功能一、实验目的1．了解移动通信系统的组成。
2．了解移动通信系统的基本功能。
3．了解基带话音的基本特点。
二、实验内容1．按网络结构连接各设备，构成移动通信实验系统。
2．完成有线→有线、有线→无线及无线→有线呼叫接续，观察呼叫接续过程，熟悉移动通信系统的基本功能。
3．用实验箱及示波器观测空中传输的话音波形。
三、基本原理图1-1是与公用电话网（PSTN ）相连的蜂窝移动通信系统方框图。
系统包括大量移动台MS 、许多基站BS 、若干移动交换中心MSC 及若干与MSC 相连的数椐库(HLR 、VLR 等，图中未画出)，MSC 通过中继线与公用电话网PSTN 的交换机EX 相连，接入公用电话网。
系统的基本功能是：移动台能与有线电话或其它移动台通话(或传输数椐等信息)。
图1-1 移动通信系统方框图这样庞大复杂的系统无法放在实验桌上由同学自己动手做实验。
将系统合理简化得到图1-2，它将图1-1实际系统全部交换机EX 及MSC 合并成一部交换机；基站BS 及移动台MS 各选用一台；有线电话采用二部。
它与图1-1实际系统在包含的各种功能设备(交换机、基站、移动台及有线电话)、系统基本网络结构(各设备的连接关系)及系统功能等特征方面是相同的。
图1-2 简化的移动通信系统方框图常用的移动通信系统主要有三类：蜂窝移动通信系统、集群移动通信系统及无绳电话系统，它们的功能及应用场合各不相同，但它们涉及的基本工作原理及技术是相同的。
移动通信的多址方式主要有FDMA 、TDMA 、CDMA 三大类。
FDMA 系统一般为模拟移动通信制式，TDMA 及CDMA （实际上，通常为TDMA/FDMA 及CDMA/FDMA 混合多址方式）为数字移动通信制式。
FDMA 发展早，已成功应用于各种移动通信系统多年，目前在一些领域仍在应用。
数字移动通信是在模拟移动通信基础上发展、演进而来的，在网络组成、设备配置、系统功能和工作方式上二者都有许多相同之处。
基于以上原因，为了得到体积小巧、价格低廉、可放在实验桌上由学生动手操作的移动通信教学实验系统。
在图1-2中，BS 、MS 实际选用基于FDMA 技术、采用数字信令的中国CT1无绳电话，EX 选用小型程控交换机，TEL 为有线电话。
为了测试上述小型移动通信系统无线部分的功能，采用了一台实验箱（SDT ），构成一套完整的移动通信教学实验系统，如图1-3所示。
图1-3 移动通信教学实验系统下面对图1-3各部分实际采用的设备及本实验内容介绍如下：MS ( Mobile Station ): 移动台（无绳电话手机） BS ( Base Station ): 基地台（无绳电话座机） EX ( Exchanger ): 程控交换机 TEL (Telephone ): 有线电话 SDT : 实验箱 SDTMS BS EX TELTEL1．CT1无绳电话CT1无绳电话属于FDMA系统，数十个双工频道被全部无绳电话共用,采用话音模拟调频及数字信令技术。
系统有一个基地台，即无绳电话座机，通过用户线接入电话网交换机；可带1-4部移动台即无绳电话手机（每一时刻，只能有一部手机通话）。
无绳电话是为方便有线电话用户而提出的。
它将有线电话座机与通话手柄之间的电缆（绳）去掉，用无线信道代替之，通话手柄成为无绳电话手机。
用户持无绳手机在以座机为中心的小范围内移动通话，十分方便。
虽然从使用功能上看，无绳电话是有线电话的无线延伸，但其工作原理及使用的技术都属于移动通信范畴。
CT1无绳电话及在其后发展起来的各种数字无绳电话组成的无绳电话大家族，成为常用的四类移动通信系统之一。
我国的CT1无绳电话技术标准、工作原理及手机使用方法见附录1。
通常，同一实验室内有许多组实验系统，相距很近，为了防止互相干扰，必须降低无绳电话的发射功率及接收机灵敏度，以减小电磁波作用范围。
在此条件下，为了保证同一套实验系统内部接收信号足够强，能正常完成各实验，必须加强无线设备间的无线耦合：①无绳座机BS的天线垂直竖立但不要拉出。
实验箱”BS收发信机”天线放置在无绳座机天线与座机外壳之间的缝隙中，使二者无线紧耦合。
②无绳手机MS的天线不要拉出。
将实验箱”MS收发信机”天线的芯线与地线夹在一起后套在无绳手机天线上，使二者无线紧耦合。
2．程控交换机本教学实验系统中程控交换机采用1拖4双绳路小型用户程控交换机，一条外线可接4部内部电话。
本系统中不用其外线端口，只使用内部4条用户线端口，其技术参数与使用方法与PSTN程控交换机相同，相当于4门PSTN程控交换机。
图1-4为小型程控交换机的外观图。
四个用户线插座可连接四部电话（包括无绳电话座机），插座下方号码为对应电话的号码。
交换机由220V AC市电供电，通电后电源指示LED 灯连续闪烁。
用户电话摘机后对应的LED指示灯亮。
图1-4 小型程控交换机外观图3．实验箱实验箱包含的电路模块很多，功能齐备，它既是测量仪器，又可作为被测量对象，其电路原理及使用方法详见附录2。
在实验一～实验四中实验箱作为测量仪器，在实验一中用来观测无绳电话发射在空中的话音波形，了解话音的特点。
4．移动通信教学实验系统的组成及功能根据上面介绍的各设备原理，按照图1-3的布局顺序放置并连接设备，就构成了移动通信实验系统。
本系统可实现以下呼叫通话功能：（1）无绳手机呼叫有线电话（无线呼叫有线）；（2）有线电话呼叫无绳手机（有线呼叫无线）；（3）有线电话呼叫有线电话（有线呼叫有线）。
在同时满足以下两个条件时，主、被呼用户才可能建立话路，进入通话：（1）被呼用户空闲；（2）主、被呼用户之间至少有一条空闲路径。
由以上实验可了解移动通信系统的基本网络结构及功能。
另外，在手机与有线电话通话时，用示波器在实验箱上观测发射在空中的话音波形，可了解话音的基本特征。
话音是由发音器官中的声音激励源和口腔声道形状的不同而形成的。
话音分为浊音和清音，浊音包括元音及浊辅音。
浊音对应于声带振动，每个单词中至少包括1个浊音。
浊音，又称有声音。
发浊音时声带在气流作用下准周期地闭合或开启，从而在声带中激励起准周期的声振动，形成浊音声波，如图1-5所示。
图中T P 为基音周期，则基音频率f p =1/T p 。
通常f p 在70~300Hz 范围内，则T p =3~13ms 。
基音频率一般女声较高，男声较低。
清音又称无声音。
发清音时声带不振动，声道被气流冲击产生较小辐度的声波，其波形与噪声相似，清音信号没有准周期性。
包括浊音及清音的话音能量主要集中在300~3400Hz 频率范围内。
t (ms)相对声压图1-3 浊音波形图1-5 浊音的准周期波形四、实验步骤 1．按图1-3的布局顺序放置设备并连接成系统：两部有线电话用户线插入交换机号码801、802的用户线插孔；无绳电话座机用户线(带用户线信号测量板LINE.PCB)插入交换机号码804的用户线插孔。
这些号码就是各部电话对应的号码。
将交换机、无绳电话座机及相对声压手机充电器都接通220V AC 电源。
无绳电话座机、手机及实验箱使用上次实验已经对好码的同一套系统或由教师实验前完成对码，使三者识别码及呼叫信道一致（对码步骤详见实验四的实验步骤1）。
2．有线电话1摘机，交换机上对应的LED 指示灯亮，用户听拨号音。
用户拨号呼叫有线电话2，有线电话2振铃，有线电话1听回铃。
有线电话2摘机通话，通话完毕挂机，未挂机的一方听忙音。
若有线电话2忙（已摘机），则有线电话1摘机拨号后听忙音。
若有线电话2用户线从交换机上拔下，有线电话1拨号后听回铃。
3．有线电话2拨号呼叫有线电话1，通话完毕挂机。
4．无绳手机按“通话”键摘机，听到拨号音后拨有线电话1或有线电话2的号码，有线电话振铃，无绳手机听回铃。
有线电话摘机通话，通话完毕挂机（其中，无绳手机再按“通话”键或将手机放回充电器则挂机）。
5．有线电话摘机拨号(804)呼叫无绳手机，手机振铃，有线电话听回铃。
手机按“通话”键摘机通话，通话完毕挂机。
6．将双踪示波器两个探头分别接至实验箱”BS 测量”及”MS 测量”面板上接收机解调输出端AF o 。
接通实验箱电源（K5置ON ），置系统测量自动AUTO 工作方式(按”工作方式”控制面板K1键至SYST 灯亮，再按K2键使K2灯亮)，实验箱守候在无绳电话控制信道。
关发射机（”发射机控制”面板上的K6置OFF ），关信令存储显示模块（”无线信令存储显示”面板上的K10置OFF ）。
手机按“通话”键摘机，与座机一起由控制信道转移到某空闲通话信道，实验箱检测到摘机信令后自动跟踪扫描，锁定于该通话信道。
若实验箱因误码未检测到手机摘机信令仍停在控制信道，则按K3键启动实验箱扫描信道（SCAN ），最后锁定于该通活信道。
实验箱锁定于通话信道的标志是：信道扫描仃止并且”BS 测量”及”MS 测量”面板同时显示各自的接收手机拨号呼叫有线电话进入通话后，示波器可观测到通话双方的话音波形，记录浊音波形，测出浊音的基音频率。
五、实验报告内容1．画出移动通信实验系统的网络结构方框图，给出系统功能，并说明它是如何由常用的蜂窝移动通信系统在保持基本特证不变条件下合理简化而来。
MS ( Mobile Station ): 移动台（无绳电话手机） BS ( Base Station ): 基地台（无绳电话座机） SDTMS BS EX TEL TEL图1-3 移动通信教学实验系统移动通信教学实验系统的组成及功能:根据上面介绍的各设备原理，按照图1-3的布局顺序放置并连接设备，就构成了移动通信实验系统。
本系统可实现以下呼叫通话功能：（1）无绳手机呼叫有线电话（无线呼叫有线）；（2）有线电话呼叫无绳手机（有线呼叫无线）；（3）有线电话呼叫有线电话（有线呼叫有线）。
在同时满足以下两个条件时，主、被呼用户才可能建立话路，进入通话：（1）被呼用户空闲；（2）主、被呼用户之间至少有一条空闲路径。
将系统合理简化得到实际系统全部交换机EX及MSC合并成一部交换机；基站BS及移动台MS各选用一台；有线电话采用二部。
它与实际系统在包含的各种功能设备(交换机、基站、移动台及有线电话)、系统基本网络结构(各设备的连接关系)及系统功能等特征方面是相同的。
2．总结主呼方从摘机、拨号、通话到挂机的各个阶段听到那些信号音。
3．画出自己话音浊音波形，给出所测基音频率，与同组同学比较。
所测得的基音频率：12.718khz实验二无线数字信令一、实验目的通过对移动通信教学实验系统的测量，了解一般移动通信系统无线数字信令（空中信令）的基本概念，包括数字信令调制方式、帧结构及传输协议等概念。
二、实验内容1．用双踪示波器通过实验箱观测无绳电话无线数字信令波形，了解数据的副载波调制方式及数字信令帧结构。
