螺栓检测报告
普通螺栓检验报告模板
普通螺栓检验报告模板检验项目- 外观检验- 尺寸检验- 材质检验- 强度检验- 螺纹检验检验标准- GB/T 34657-2017《螺纹连接技术普通螺纹螺栓和螺钉检验规程》- GB/T 3098.1-2010《紧固件机械性能的分类第1部分：螺栓、螺钉和螺栓螺母组合件》检验设备- 螺纹卡规- 量具（卡尺、外径千分尺等）- 强度测试仪- 显微镜- 化学成分分析仪外观检验项目：表面质量- 检验要求：无明显划痕、锈蚀、裂纹等缺陷- 检验结果：合格/不合格项目：螺纹质量- 检验要求：螺纹清晰，无损伤、划痕等缺陷- 检验结果：合格/不合格尺寸检验项目：直径- 检验要求：符合标准要求，误差范围±0.1mm - 检验结果：合格/不合格项目：长度- 检验要求：符合标准要求，误差范围±0.2mm - 检验结果：合格/不合格材质检验项目：材料- 检验要求：根据订单或图纸指定的材料- 检验结果：合格/不合格项目：化学成分- 检验要求：符合标准要求- 检验结果：合格/不合格强度检验项目：抗拉强度- 检验要求：符合标准要求- 检验结果：合格/不合格项目：屈服强度- 检验要求：符合标准要求- 检验结果：合格/不合格项目：延伸率- 检验要求：符合标准要求- 检验结果：合格/不合格螺纹检验项目：螺纹规格- 检验要求：符合标准要求- 检验结果：合格/不合格项目：螺距- 检验要求：符合标准要求- 检验结果：合格/不合格检验结论此次检验的普通螺栓通过了外观检验、尺寸检验、材质检验、强度检验和螺纹检验，各项指标符合标准要求，因此被判定为合格品。
检验员签名：________________检验日期：__________________。
螺栓检测报告模板
螺栓检测报告模板
一、报告编号：
二、报告日期：
三、客户单位名称：
四、报告目的：
本报告旨在确定被检测样品（螺栓）的物理和化学性能，以证实其是否符合客户单位规定的要求。
五、报告范围：
1.尺寸测量：外径、公称直径、长度、纹路直径；
2.理化性能：包括强度特性、塑性、硬度、韧性、抗疲劳性能等；
3.质量表征：包括成分分析、显微结构分析、表面质量、可溶性铁等性能指标表征；
4.性能参数：相关标准要求参数的测试结果。
六、检测方法
1.测量：采用视觉测量、量规测量、放大镜观察等方法；
2.理化性能：采用拉力机、硬度测试仪、抗疲劳测试仪等测试设备；
3.质量表征：采用电子能谱仪、成分分析仪等；
4.性能参数：采用电子能谱仪、热分析仪等仪器测试。
七、检测结果
1. 尺寸测量结果：外径d=20mm，公称直径D=22mm，长度L=25mm，纹路直径d1=22mm。
2. 理化性能结果：抗拉力227N/mm2，硬度52HRC，塑性微弱，抗疲劳能力良好。
3.质量表征结果：完全符合标准要求，成分分析结果为钢、硬质合金和铜，表面光洁度良好，无明显裂纹。

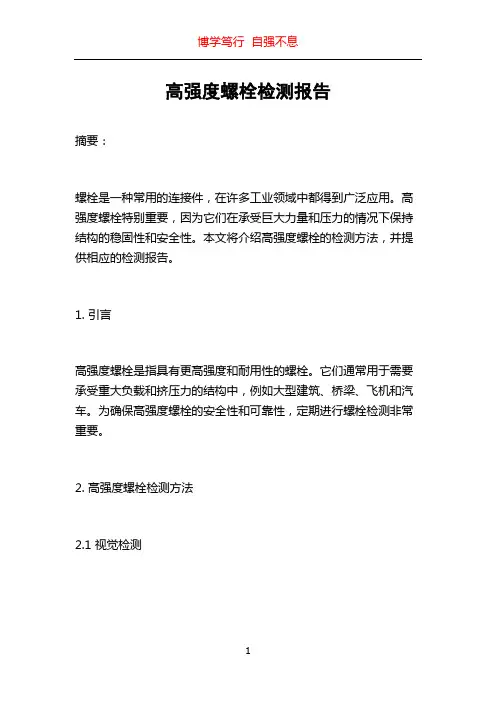

高强度螺栓检测报告
高强度螺栓检测报告摘要：螺栓是一种常用的连接件，在许多工业领域中都得到广泛应用。
高强度螺栓特别重要，因为它们在承受巨大力量和压力的情况下保持结构的稳固性和安全性。
本文将介绍高强度螺栓的检测方法，并提供相应的检测报告。
1. 引言高强度螺栓是指具有更高强度和耐用性的螺栓。
它们通常用于需要承受重大负载和挤压力的结构中，例如大型建筑、桥梁、飞机和汽车。
为确保高强度螺栓的安全性和可靠性，定期进行螺栓检测非常重要。
2. 高强度螺栓检测方法2.1 视觉检测视觉检测是最常用的螺栓检测方法之一。
通过使用放大镜、显微镜或其他可视化设备，检查螺栓表面是否有裂纹、腐蚀、变形或其他缺陷。
这种方法简单、快速，并且可以在不损伤螺栓的情况下进行。
2.2 超声波检测超声波检测通过将超声波引入螺栓中，然后侦测波的传播和反射情况来评估螺栓的完整性。
这种方法能够检测到螺栓内部的缺陷，例如裂纹或空洞。
它非常灵敏且准确，可以提供详细的螺栓状态报告。
2.3 磁粉检测磁粉检测是一种通过将带有磁粉的溶液涂在螺栓表面，然后应用磁场来检测螺栓表面裂纹或其他缺陷的方法。
当有缺陷存在时，磁粉溶液会在缺陷处形成磁通量集中的线路，从而可见裂纹或其他缺陷。
这种方法适用于检测外部表面缺陷。
2.4 破坏性检测破坏性检测是一种通过在实验室环境中将螺栓或其样本暴露在极端条件下，如高温、高压等来测试其强度和耐用性的方法。
这种方法一般只适用于需要确认螺栓的具体性能的情况，而不适用于实际使用中的螺栓检测。
3. 高强度螺栓检测报告以下是对实际高强度螺栓进行检测后的报告示例。
螺栓型号：ABC123直径：10毫米长度：100毫米材料：高强度合金钢检测结果：1. 视觉检测：螺栓表面无明显裂纹、腐蚀或变形。
2. 超声波检测：螺栓内部无检测到任何缺陷。
3. 磁粉检测：螺栓表面无任何可见的裂纹或其他缺陷。
4. 破坏性检测：通过在实验室环境中进行测试，螺栓在极端条件下仍然保持其强度和耐用性。
高强螺栓检测报告
高强螺栓检测报告
高强螺栓检测报告
一、检测目的：
对高强螺栓进行质量检测，以确保其满足设计要求和使用要求。
二、检测方法：
采用非破坏性检测方法进行测试，包括超声波检测和磁粉探伤。
三、检测设备：
超声波探伤仪、磁粉探伤仪、测量工具等。
四、检测内容：
1. 螺栓外观检测：检查螺栓的表面是否有明显的裂纹、划痕、变形等缺陷。
2. 尺寸测量：测量螺栓的直径、长度、螺距等尺寸参数，与设计要求进行对比。
3. 螺纹检查：检查螺栓的螺纹是否完整、无明显缺陷。
4. 超声波检测：采用超声波探伤仪对螺栓进行声波传导检测，检查螺栓的内部是否存在缺陷。
5. 磁粉探伤：采用磁粉探伤仪对螺栓进行磁力线检测，检查螺栓表面是否存在裂纹等缺陷。
五、检测结果：
经过以上检测，得出如下结果：
1. 螺栓外观检测：螺栓表面无明显缺陷，符合要求。
2. 尺寸测量：螺栓长度、直径、螺距等尺寸参数符合设计要求。
3. 螺纹检查：螺栓螺纹完整，无明显缺陷。
4. 超声波检测：经超声波检测，未发现螺栓内部存在明显缺陷。
5. 磁粉探伤：经磁粉探伤，未发现螺栓表面存在裂纹等缺陷。
六、结论：
经过全面的高强螺栓检测，螺栓质量完好，满足设计要求和使用要求。

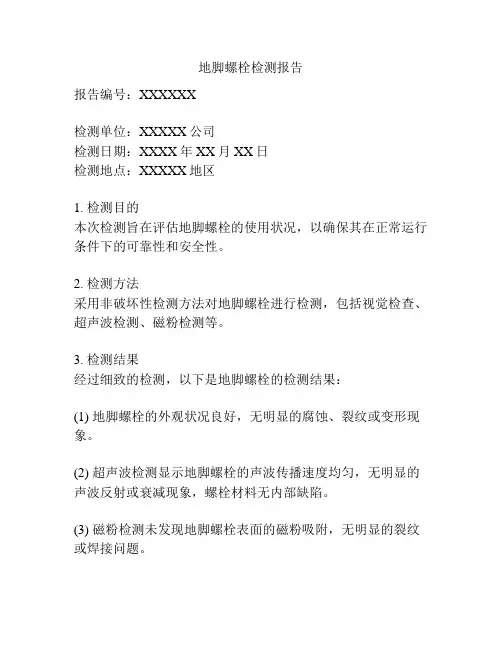

地脚螺栓检测报告
地脚螺栓检测报告
报告编号：XXXXXX
检测单位：XXXXX公司
检测日期：XXXX年XX月XX日
检测地点：XXXXX地区
1. 检测目的
本次检测旨在评估地脚螺栓的使用状况，以确保其在正常运行条件下的可靠性和安全性。
2. 检测方法
采用非破坏性检测方法对地脚螺栓进行检测，包括视觉检查、超声波检测、磁粉检测等。
3. 检测结果
经过细致的检测，以下是地脚螺栓的检测结果：
(1) 地脚螺栓的外观状况良好，无明显的腐蚀、裂纹或变形现象。
(2) 超声波检测显示地脚螺栓的声波传播速度均匀，无明显的声波反射或衰减现象，螺栓材料无内部缺陷。
(3) 磁粉检测未发现地脚螺栓表面的磁粉吸附，无明显的裂纹或焊接问题。
4. 结论
根据以上检测结果，地脚螺栓在外观和内部结构上均符合设计要求，可以正常使用。
建议在使用过程中加强对地脚螺栓的监测和维护，以确保其长期的可靠性和安全性。
5. 检测人员
本次检测由经过相应培训的技术人员进行，并进行了必要的验证和评估。
6. 其他说明
如有其他发现或需要额外的检测，请与本公司联系，我们将提供相应的技术支持和服务。
附：检测图片、图表等资料，详见附件。
注意：本报告仅针对此次检测项目，如有其他相关问题，请另行咨询。
钢结构高强螺栓检测报告
钢结构高强螺栓检测报告
一、检测背景
钢结构在建筑、桥梁等领域中被广泛应用，螺栓作为连接钢结构的重要元件，其性能直接关系到整个结构的稳定性和安全性。
为了确保螺栓的质量和可靠性，本次进行钢结构高强螺栓的检测。
二、检测方法
1.目视检查：通过目视观察螺栓外观和表面是否存在明显缺陷，如疲
劳裂纹、变形等。
2.尺寸测量：利用测量仪器准确测量螺栓的直径、长度等尺寸数据，
确保符合标准要求。
3.力学性能测试：应用万能试验机对螺栓进行拉伸、剪切等力学性能
测试，检测其耐力和强度。
4.超声波检测：利用超声波技术探测螺栓内部是否存在异物或腐蚀。
三、检测结果
1.外观检查：所检螺栓外观整体平整光滑，无裂纹和明显变形。
2.尺寸测量：螺栓直径和长度数据符合标准要求，尺寸稳定。
3.力学性能测试：在拉伸、剪切等力学性能测试中，螺栓均达到预期的
承载能力，耐力和强度良好。
4.超声波检测：未发现螺栓内部存在异物或腐蚀情况。
四、结论
经过全面检测，钢结构高强螺栓质量良好，符合使用要求。
建议在安装和使用过程中，严格遵守规范，保持螺栓的完好状态，以确保结构的稳定性和安全性。
五、备注
如有进一步技术需求或疑问，请咨询相关专业技术人员，以确保螺栓的正确使用和维护。
以上为本次钢结构高强螺栓检测报告内容，如有需要，欢迎随时联系。
高强度螺栓物理化学性能检测报告
M16
M20
M22
M24
M27
M30
标准值KN
Standard Value
163-195
255-304
315-376
376-438
477-569
583-696
试件号
ModelofTest
Specimen
1
2
3
4
5
6
7
8
实测值（Actual Value）
☆当螺栓L/d≦3,不能做楔负载试验，以芯部硬度试验代替
螺栓检测报告（一）
INSPECTION REPORT OF BOLTS
螺栓化学成份
Chemical Composition of Bolts
化学成份
Chemical
Composition
C%
Si%
Mn%
Ti%
Cr%
B%
P%
S%
Cu%
标准值
（Standard Value）
40 Cr
0.37-0.44
0.17-0.37
试件号
Model of Test
Specimen1
1
2
3
4
5
6
7
8
实测值（HRC）
Actual Value
连接副扭矩系数检测报告
COEFFICIENT OF TORQUE INSPECTION REPORT OF SETS
连接副扭矩系数试验 Coefficient of Torque Test of Sets
0.31-0.37
0.17-0.37
0.50-0.90
0.001
螺栓抗拉强度检测报告
螺栓抗拉强度检测报告一、检测目的：本次检测旨在测试螺栓的抗拉强度，确定其在受力情况下的性能表现，以评估其可靠性和安全性。
二、检测对象：本次检测的螺栓规格为M12，材料为4.8级低碳钢。
三、检测方法：采用标准拉伸试验机进行测试，测试参数按照GB/T228.1-2024《金属材料拉伸试验第一部分：室温试验方法》进行设定。
每组样品选择3颗螺栓进行试验，取平均值作为最后的测试结果。
四、检测步骤：1.准备工作：a.准备拉伸试验机、螺栓样品及相关试验配件。
b.根据螺栓规格，选择相应的试验夹具。
c.根据GB/T228.1-2024标准，对试验机进行校准。
2.样品准备：a.按照螺栓的使用前处理要求，进行清洁处理。
b.检查螺栓是否有损伤或裂纹，如有，将其剔除。
3.试验操作：a.将螺栓样品安装到试验夹具上，确保螺栓牢固固定且与试验夹具之间无松动。
b.使用拉伸试验机进行拉伸试验，根据GB/T228.1-2024标准设定试验速度。
c.在螺栓受力达到极限时停止测试，记录下达到极限时的载荷值，并计算出螺栓的抗拉强度。
五、检测结果：经过测试，我们得到了螺栓的抗拉强度测试结果如下：螺栓1：抗拉强度为XXXMPa螺栓2：抗拉强度为XXXMPa螺栓3：抗拉强度为XXXMPa六、结论和建议：1.经过测试，我们可以得出螺栓抗拉强度达到设计要求，符合使用要求。
2.建议在实际应用中，密切关注螺栓的使用环境和载荷情况，及时检查和更换有损伤或老化的螺栓，确保设备和结构的可靠性和安全性。
七、检测注意事项：1.检测过程中，严格按照相关标准和操作规程进行操作，确保测试数据的准确性和可靠性。
2.在操作过程中，应注意人身安全问题，严禁操作人员站在试验机前方。
3.检测结束后，及时清理试验台和设备，保持设备的良好状态。
八、附录：本次检测所使用的设备和试验方法符合GB/T228.1-2024标准要求。
以上为本次螺栓抗拉强度检测的检测报告，祝顺利。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺栓检测报告
南京力通机械装备研究所（属河海大学）受**公司的委托对螺栓部分性能进行检测。
检测时间为2006年3月26日至3月29日
1．检测内容及设计标准
1．1检测内容
根据**公司提出的要求，对其提供的螺栓分别进行：
1）进行螺栓抗拉强度检测
2）螺栓抗剪切强度检测。
检测螺栓为四组，四组螺栓分别标称为：A组（新螺栓）、B组（旧螺栓）、C 组（新螺栓）及D组（旧螺栓）。
螺栓型号为8.8级M24双头螺栓，螺栓长度为100mm。
每组检测数量由**公司确定。
1．2设计标准
根据《紧固件机械性能螺栓、螺钉和螺柱》GB/T 3098.1-2000标准的规定8.8级M24粗牙螺纹的最小拉力荷载为293.0kN，保证荷载为212.0kN。
公称抗拉强度为800N/mm2，最小抗拉强度为830 N/mm2。
在《紧固件机械性能螺栓、螺钉和螺柱》GB/T 3098.1-2000标准中没有对螺栓的剪切强度提出规定。
2．检测依据及检测方法
2．1检测依据
本次检测依据下列标准进行。
1）《紧固件机械性能螺栓、螺钉和螺柱》GB/T 3098.1-2000
2）《金属材料室温拉伸实验方法》GB/T228-2002
2．2检测方法
1）螺栓抗拉强度检测
试验依据《紧固件机械性能螺栓、螺钉和螺柱》GB/T 3098.1-2000和《金属材料室温拉伸实验方法》GB/T228-2002标准执行。
检测设备为济南试金集团有限公司的WAW-E2000万能试验机（见图1）和专用拉伸试验夹具（见图3）。
将检测试件放置在专用试验夹具中，用两个螺母将螺栓与专用夹具固定好，再将专用夹具固定在万能试验机上进行拉伸试验。
加载直至试件被拉破坏。
规范规定试验时应力速率在6~60N/mm2s-1之间。
2）螺栓抗剪切强度检测
螺栓抗剪切强度检测没有国家标准，只能依据通常采用的剪切试验方法进行螺栓抗剪切强度检测。
由于没有国家标准，所以对试验检测值无法进行评判，检测值仅提供参考。
试验设备为济南试金集团有限公司的WAW-E2000万能试验机和专用抗剪切强
度试验夹具（见图4）。
将检测试件放置在专用试验夹具中，再将专用夹具放置在万能试验机上进行抗剪切强度试验。
加载直至试件被剪断。
3．检测结果及分析
3．1螺栓抗拉强度检测
螺栓抗拉强度检测共检测了四组，A、B两组分别检测了六个试件，C、D两组分别检测了五个试件，检测结果见表1所示。
均值为316.2 kN；C组试件破坏荷载平均值为311.86 kN；D组试件破坏荷载平均值为314.1 kN。
可见四组试件的破坏荷载均大于规范规定的最小拉力荷载293kN。
A 组试件的平均抗拉强度最高，达到320.65kN，从检测结果来看，各组试件的抗拉性能一致性是比较好的。
抗拉试验荷载~位移图见附图所示。
由于对于螺栓中的螺杆和螺纹处各截面的尺寸是不同的，所以应力~应变图形是没有意义的，所以本报告只附荷载~位移图。
从破坏情况来看，A组试件的破坏断面有明显的缩颈现象，B组个别试件略有缩颈现象，其他两组基本没有缩颈现象。
从破坏断面来看C组和D组基本是平面。
这些都说明C、D这两组螺栓材料较A组脆性要大。
螺栓拉伸破坏面都发生在未旋合的长螺纹端的螺纹处，这是符合规范要求的，但与现场实际不符，现场的螺栓断裂在螺纹与螺杆结合处，说明现场螺栓破坏的受力条件不完全是受静荷载而破坏的。
3．2螺栓抗剪切强度检测
螺栓抗剪切强度检测共检测了四组，对A组试件1做的是螺杆段的抗剪切强度检测，其抗剪切强度较高，达到468.7 kN，其余试件都做的是螺纹段抗剪切强度检测。
