箱变 KVA 招标技术要求

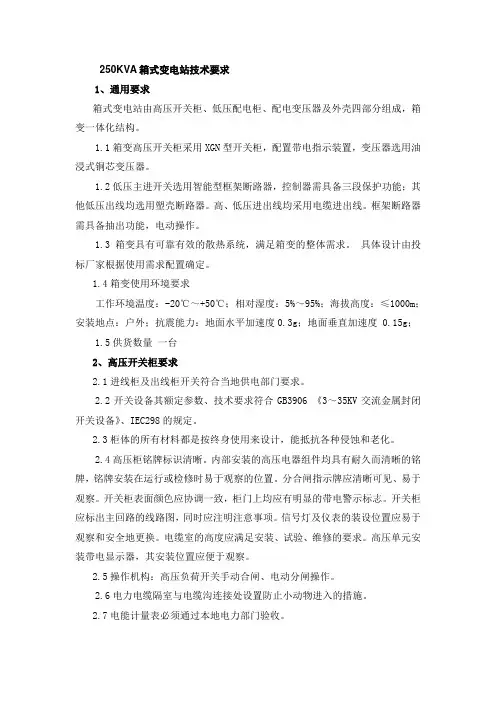

250KVA箱式变电站技术要求
250KVA箱式变电站技术要求1、通用要求箱式变电站由高压开关柜、低压配电柜、配电变压器及外壳四部分组成，箱变一体化结构。
1.1箱变高压开关柜采用XGN型开关柜，配置带电指示装置，变压器选用油浸式铜芯变压器。
1.2低压主进开关选用智能型框架断路器，控制器需具备三段保护功能；其他低压出线均选用塑壳断路器。
高、低压进出线均采用电缆进出线。
框架断路器需具备抽出功能，电动操作。
1.3箱变具有可靠有效的散热系统，满足箱变的整体需求。
具体设计由投标厂家根据使用需求配置确定。
1.4箱变使用环境要求工作环境温度：-20℃～+50℃；相对湿度：5%～95%；海拔高度：≤1000m；安装地点：户外；抗震能力：地面水平加速度0.3g；地面垂直加速度 0.15g；1.5供货数量一台2、高压开关柜要求2.1进线柜及出线柜开关符合当地供电部门要求。
2.2开关设备其额定参数、技术要求符合GB3906 《3～35KV交流金属封闭开关设备》、IEC298的规定。
2.3柜体的所有材料都是按终身使用来设计，能抵抗各种侵蚀和老化。
2.4高压柜铭牌标识清晰。
内部安装的高压电器组件均具有耐久而清晰的铭牌，铭牌安装在运行或检修时易于观察的位置。
分合闸指示牌应清晰可见、易于观察。
开关柜表面颜色应协调一致，柜门上均应有明显的带电警示标志。
开关柜应标出主回路的线路图，同时应注明注意事项。
信号灯及仪表的装设位置应易于观察和安全地更换。
电缆室的高度应满足安装、试验、维修的要求。
高压单元安装带电显示器，其安装位置应便于观察。
2.5操作机构：高压负荷开关手动合闸、电动分闸操作。
2.6电力电缆隔室与电缆沟连接处设置防止小动物进入的措施。
2.7电能计量表必须通过本地电力部门验收。
3、变压器要求变压器选用油浸式变压器，其参数要求符合当地电力公司及相关标准规范要求。
详细参数见下表：4、低压开关柜要求4.1柜体：选用低压GGD固定柜柜型，防护等级不小于 IP3X，柜体进行可靠的防锈处理后，使用耐久性喷塑处理。
箱变技术规范
名称箱式变配电站规格型号P 1250KVA数量1 台配置详见系统图箱式变电站招标技术标准本技术标准书是招标文件的组成局部，内容包括箱式变电站设备的根本规格、说明及要求。
投标方应依据各自的技术优势对全部招标设备进展报价。
1. 1 本技术标准书适用于内蒙古瑞盛能源工程成套箱式变电站的招标订货，它对设备本体及关心设备的设计、材料、构造、试验、技术文件等方面提出了技术要求和相关要求，所有设备应满足牢靠、安全以及性能要求。
1. 2 本技术标准书提出的是最低限度的技术要求，并未对一切技术要求作出具体规定，也未充分引述有关标准的条文。
投标方应保证供给符合本标准书和相关的国际、国内工业标准的优质产品。
除本标书提出的技术要求外，全部设备还应符合国标或有关国际标准的最版本。
1. 3 假设卖方没有以书面形式对本技术标准书的条文提出异议，则意味着卖方供给的设备完全符合本标准书的要求。
如有异议，不管是多么微小，都应在报价书中以“对标准书的意见和同规范书的差异”为标题的特地章节中加以具体描述。
1. 4 投标方应供给高水平的设备。
投标产品应能代表国内先进水平，在国内相应行业拥有良好业绩，证明是成熟牢靠的产品。
1.5 本技术标准书所引用的标准假设与投标方所执行的标准发生冲突时，按较严格的标准执行。
2标准及标准2.1投标方所供给的设备和效劳应符合、优于或等同于以下最版的标准及标准：本技术条件书规定的开关柜及其部件和设备应符合国标，IEC 标准.设备制造应当遵循以下标准和标准的最版本,但不限于此：如有冲突时，按现行的技术要求较高的标准执行。
DL/T 537 GB/T 17467 GB 311.1 GB/T 11022 GB 3906《高压/低压预装箱式变电站选用导则》《高压/低压预装式变电站》《高压输变电设备的绝缘协作》《高压开关设备和掌握设备标准的共用技术要求》《3.6kV 40.5kV 沟通金属封闭开关设备和掌握设备》GB 7251.1《低压成套开关设备和掌握设备第1 局部：型式试验和局部型式试验成套设备》GB 7251.8《低压成套开关设备和掌握设备智能型成套设备通用技术要求》GB 1094.1《电力变压器第1局部总则》GB 1904.2《电力变压器第2局部温升》GB 4208《外壳防护等级〔IP 代码〕》专业文档供参考，如有帮助请下载。
国家电网公司箱式变电站专用技术规范 (5)精选全文
可编辑修改精选全文完整版第2部分：专用技术规X1 标准技术参数技术参数特性表是国家电网公司对采购设备的基础技术参数要求，在招投标过程中，投标人应该依据招标文件，对技术参数特性表中标准参数值进行响应。
10kV欧式箱式变电站技术参数特性见表1。
厂商供货前由项目需求单位确认技术参数和一次电气接线图纸。
额定雷电冲击耐受电压峰值（1.2/50s）（相对地）4/10s大冲击耐受电流附表1配电变压器标准参数表2主要组部件材料表组件材料配置表包括产品型号、组部件名称、供应商名称、原产地等信息，具体内容和格式根3使用环境条件表10kV欧式箱式变电站专用技术规X使用环境条件见表2。
特殊环境要求根据项目情况进行编制。
表2使用环境条件表4 附图附图1：欧式箱变，400kVA，终端型电气接线图附图2：欧式箱变，500kVA，终端型电气接线图- - 优质资料附图3：欧式箱变，630kVA，终端型电气接线图- - 优质资料附图4：欧式箱变，400kVA，终端型10kV系统配置图- - 优质资料附图5：欧式箱变，500kVA，终端型10kV系统配置图- - 优质资料附图6：欧式箱变，630kVA，终端型10kV系统配置图- - 优质资料附图7：欧式箱变，400kVA，0.4kV系统配置图- - 优质资料附图8：欧式箱变，500kVA，0.4kV系统配置图- - 优质资料附图9：欧式箱变，630kVA，0.4kV系统配置图- - 优质资料附图10：欧式箱变，低压组屏电气平断面图- - 优质资料- - 优质资料。
「1000KVA箱变技术要求」
1000ＫVA箱变技术要求1、遵守和引用的标准规范:设备、材料的设计、制造、检查和验收必须符合国家相关标准的规范，本技术条件书所提出的技术要求为最低技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文,要求供货方提供符合本技术协议书及有关国标、行业标准的优质产品。
设备、材料与设计、制造、检查和验收按以下相关标准、规范的最新版本进行，保证提供的产品是完整的，安装、调试后就可投入运行的全套产品。
国际电工委员会有关标准IＥＣ４9３—1断路器符合GBl804、DL4０3、GBll0２2等标准的规定ＪB/Ｙ3８３7-１996《变压器类产品型号编制办法》GB10９4.1.２－1９96、GB１0９４．3.5-２003 《电力变压器》制造标准GB/T10228油浸式变压器技术标准中华人民共和国GB系列国家标准国际电工委员会推荐标准IEC-7６中华人民共和国电力行业ＤL系列标准国际电工委员会IＥC系列标准2、订货范围：１0０0ＫVA箱变３台要求10KV进线断路器系三相交流高压开关设备,用于12.5KV等级,额定电流630A，额定频率５0Ｈz的配电系统。
特别适用于户外架空线路，分合负荷电流,过载电流，短路电流,对电网进行切换和保护,要求带珠海万力达微机线路6００ＨB系列或南京南瑞RCＳ9000系列保护装置(要求装置使用交流220V电源)。
重要元器件真空泡选用宇光771或陕西宝光的品牌。
断路器要求选用天水长城、长苏长江、平高集团、宁波耐吉的断路器，操作机构为弹簧操作机构。
该断路器必须能够手动和电动储能，手动、自动分闸,带电流保护，不锈钢外壳。
手动储能机构和分闸机构必须旋转灵活,结构可靠。
断路器必须适用于以下工作条件:a、环境温度-40℃~+4０℃b、海拔不超过1０00m；c、风压不超过700Ｐａ(相当于风速３4m／s）;d、相对湿度日平均值不大于９5%,月平均值不大于90%；e、空气污秽程度Ⅲ级;f、周围空气不应受腐蚀性气体或可燃性气体等明显污染;g、无经常性剧烈振动.主要技术参数2.1断路器的主要技术参数如表１2.2机械参数如表22.3隔离天关技术数据如表3２．4储需电机主要技术参数表如表4２.5变压器技术要求三相铜芯油浸式变压器S１1-1000/10 1000ＫVＡ10ＫV 数量：３台。

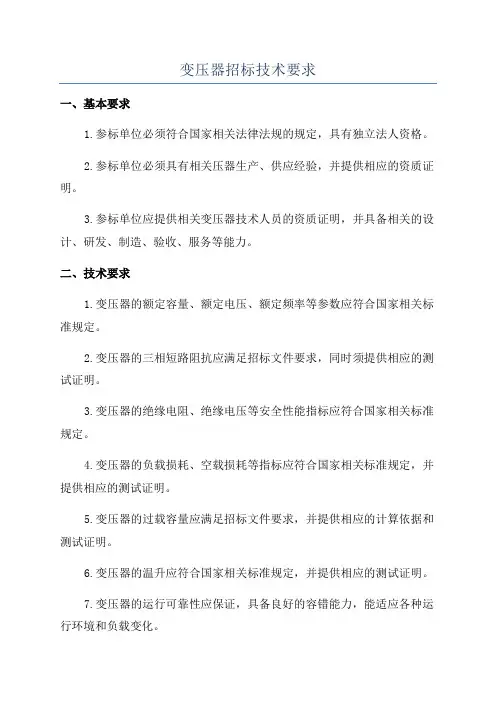

变压器招标技术要求
变压器招标技术要求一、基本要求1.参标单位必须符合国家相关法律法规的规定，具有独立法人资格。
2.参标单位必须具有相关压器生产、供应经验，并提供相应的资质证明。
3.参标单位应提供相关变压器技术人员的资质证明，并具备相关的设计、研发、制造、验收、服务等能力。
二、技术要求1.变压器的额定容量、额定电压、额定频率等参数应符合国家相关标准规定。
2.变压器的三相短路阻抗应满足招标文件要求，同时须提供相应的测试证明。
3.变压器的绝缘电阻、绝缘电压等安全性能指标应符合国家相关标准规定。
4.变压器的负载损耗、空载损耗等指标应符合国家相关标准规定，并提供相应的测试证明。
5.变压器的过载容量应满足招标文件要求，并提供相应的计算依据和测试证明。
6.变压器的温升应符合国家相关标准规定，并提供相应的测试证明。
7.变压器的运行可靠性应保证，具备良好的容错能力，能适应各种运行环境和负载变化。
8.变压器的结构设计应合理，便于安装、维护和检修，并符合国家相关标准规定。
9.变压器的冷却方式和冷却器应满足招标文件要求，并能在额定功率下保持稳定的工作温度。
10.变压器的接线方式和接地方式应合理、可靠，并符合相关安全规范。
三、质量保证1.参标单位应提供相关的质量体系证明，如ISO9001质量管理体系认证证书等。
2.参标单位应提供变压器产品的质量保证书，保证变压器产品质量符合国家相关标准规定。
3.参标单位应提供变压器产品的试验报告、检测报告等，并确保产品符合国家相关标准规定。
4.参标单位应提供完整的变压器产品使用说明书，并提供相应的产品质量保修期限。
四、其他要求1.参标单位应提供完整的成本估算和报价表，并明确标明每项费用的基础和依据。
2.参标单位应提供相应的服务承诺，包括售后服务、维修服务等，并提供相关的服务承诺书或合同。
3.参标单位应提供相关的供货周期和交付计划，并确保按时交货。
4.参标单位应提供完整的资质文件和法定代表人授权书等相关文件。
变压器招标技术要求
变压器招标技术文件一、投标技术总体要求：1.XX#-X#变配电所共X台配电变压器邀请合格的、有业绩和信誉的投标方参与设备供货的投标，投标方对其所提供的技术、供货设备的质量、性能指标完全负责。
1.2本招标书只提出最低限度要求并没规定所有的技术要求和细节，投标方应提供满足本技术要求和有关标准的高质量的产品和相关的服务。
1.3投标方应按所附表格填报各项目明细表，分项报价，原产地、供货厂家、性能描述等，不按要求进行分项填报可能导致废标。
1.4投标方应向招标方提供所投标内容的完整的技术和资料图纸及产品的试验报告。
1.5设备调试人员负责在现场对设备性能及指标进行测试并指导安装，经需方确定后方可离开现场。
二、招标内容及交货：2.1 油浸式电力变压器S11-M-1600/10、X台，S11-M-2500/10、X台的制造，供货及现场调试。
2.2 交货时间：招标完毕签订正式商务合同起两个月（自然月）内，按招标方指定地点交货。
三、技术要求：3.1设备必须遵循的技术标准（但不限于此）※ GB1994.1-1996 《电力变压器第一部分总则》※ GB1994.3-85 《电力变压器第三部分绝缘水平和绝缘试验》※ GB1994.5-85 《电力变压器第五部分短路承受能力试验》※ GB4208-93 《外壳防护等级》※ GB5273-85 《变压器、高压电器和套管的接线端子》※ JB/T 10288-99 《6-220KV级变压器声级》※ JG/T 501-91 《电力变压器试验导则》3.2主要技术参数要求：※型号：S11-M-X。
※额定容量：2500XKVA（二台）、160XKVA（三台）※防护等级：IP68（户外型）。
※冷却方式：自然风冷。
※一次额定电压：10KV。
※二次额定电压：0.4KV。
※额定频率：50HZ。
※相数：三相※阻抗电压： UK%=4.5。
※联结组别： D，YN11。
※电压调节范围： 10±2×2.5%KV。
配电箱招标技术要求
配电箱（柜）招标技术要求一、规范1、总则：1.1、本说明书是规定配电箱（柜）的设计、制造、检验、安装及测试之最低需求，投标方对本招标书中的技术要求不能满足时应以书面方式告知招标方。
1.2、本说明书叙述制造厂对本设备所须供给和服务的范围，除了本说明外其它有需要而未述及的要件和服务制造厂也应提供。
1.3、配电箱（柜）应完全符合当地供电部门的入网要求和规定，配电箱承包商需对此项与项目所在地供电部分进行沟通，确保提供的配电系统产品符合要求。
1.4、投标方应将业主提供设计图纸中不符合电业局验收标准的箱体设计进行修改，并将具体修改内容提交业主确认。
1.5、投标方应严格按照此次提出技术要求进行设计，对于设计图纸中不符合此次技术要求的部分应及时提出，由我方负责解答。
1.6、投标厂家应严格按照图纸、技术要求和国家有关标准生产和检验，确保产品质量，并且完全符合合同和本技术规范书的质量、规格和性能的技术要求，保证所提供的产品为目前可靠的、全新的产品。
1.7、设备质量应按国家颁布的质量标准或验收规范进行验收。
设备安装后，投标厂家协助需方进行调试工作，并积极参加建设单位的最终验收工作；1.8、设备涉及防雷、火灾漏电、消防电源监控等元器件，须通过当地消防部门及相关部门的检验并取得合格证及备案许可，否则视为不合格产品应与退货处理；1.9、由厂家提供完整的可靠的售前、售中、售后服务方案附于技术协议中，作为产品选择的重要参考依据；2、标准和法规：配电箱（柜）的设计、组装、测试及检验应符合但不限于下列标准最新版的有关规定。
2.1、《低压成套开关设备和控制设备》GB7251.1-2013；2.2、《低压成套开关设备和控制设备》EC60439.1-1999；2.3、《低压开关设备和控制设备总则》GB/T4048-1-20002.4、《供配电系统设计规范》GB50052-2009；2.5、《民用建筑电气设计规范》JGJ 16-2008；2.6、《电力工程电缆设计规范》GB50217-2007；2.7、《建筑物防雷设计规范》GB50057-2010；2.8、《建筑物电子信息系统防雷技术规范》GB50343-2012；2.9、《电气装置安装工程施工及验收规范》GB50254~59-2014；2.10、《低压配电设计规范》GB50054-2011；2.11、《低压空气式隔离器、开关、隔离开关及熔断器 , 组合电器》JB4012-852.12、《固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法》IEC112：19792.13、《外壳防护等级》GB4942.2—85所有主要元件通过3C认证或行业认证。
(完整版)箱变技术要求
陕西省地方电力集团有限公司留坝县紫柏路电网入地工程10kV户外箱变招标文件（技术部分）2012年1月货物需求一览表1. 总则1.1 本技术规范仅限用于留坝县紫柏路电网入地工程户外箱式变的招标技术要求。
它包括本体及其驱动装置，柜内设备的结构、性能、安装和试验等方面的技术要求。
容量为315kVA和400kVA详见系统一次图。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合相关最新版本标准和本技术规范的产品。
本规范书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。
1.3 如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的产品完全满足本技术规范书的要求。
1.4供方必须具有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。
1.5 供方应提供高质量的产品，并经过同类工程三年以上运行经验。
1.6 本技术规范书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法律效力。
1.7 本技术规范书中涉及有关商务方面的内容，如与招标文件中《商务部分》有矛盾时，以《商务部分》为准。
1.8 本技术规范书未尽事宜，由需方和供方双方协商确定。
2. 引用标准（应符合下列标准的最新版本）：DL/T537 6 ~35kV 箱式变订货技术条件GB311.1~311.6 高压输变电设备的绝缘配合，高电压试验技术GB11022 高压开关设备通用技术条件GB1985交流高压隔离开关和接地开关GB 39063~35kV 交流金属封闭开关设备交流高压电器在长期工作时的发热GB 763高压开关设备在常温下的机械试验GB3309交流高压电器动、热稳定试验方法GB2706GB38043~63kV 交流高压负荷开关GB1094.1~1904.5 电力变压器GB7251低压成套开关设备低压成套开关设备基本试验方法GB 9466外壳防护等级的分类GB4208户内交流高压开关柜订货技术条件DL 404DL 447电能计量柜DL/T 539 户内交流高压开关柜和元部件凝露及污秽试验条件SD 318高压开关柜闭锁装置技术条件电力设备接地设计规程SDJ 8GB包装储运标志JB/DQ 2080 高压开关设备防雨试验方法3. 使用环境条件3.1 户外3.2 海拔高度：1600m 以下3.3 气象：最高日平均气温+40 C最低日平均气温-20 C日平均湿度：W 95%月平均湿度：w 90%3.4 抗震能力：地震设防烈度：7 级设计基本地震加速度：不大于0.1g4. 额定参数4.1 额定电压：高压侧额定电压10kV高压侧最高电压:12kV低压侧额定电压:0.4kV合闸、分闸机构和辅助回路电源工作电压：交流4.2 变压器型号：全密封配电变压器型号分别为S11-M-400/10。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
二、使用环境：
1:海拔高度： 1500m（如果超海拔出现元器件性能降低产生的一
切后果由设计方负担。
）
2:环境温度： +40℃~－25O C(户外)
3:最大日温差：≤25K
4:相对湿度：月空气相对湿度不超过90%（+25℃）
5:抗震能力：地面水平加速度不大于0.4m/s2
地面垂直加速度不大于0.2m/s2
6:户外风速：≤35m/s
7:地面倾斜度：≤3°
8:安装地点: 无火灾、爆炸危险、化学腐蚀及剧
振动、垂直斜度不超过5度的场所。
三、产品符合下列标准要求：
1:GB/T17467-98 高低压预装式变电站
2:GB16926-1997 交流高压负荷开关及高压真空负荷开关
3:GB11022-89 高压开关设备通用技术条件
4:GBT1984-89 交流高压断路器订货技术条件
5:IEC129 接地元件
6:DL/T 404-1997 户内交流高压开关订货技术条件
7:DL/T537-93 6∽10kV箱式变电站订货技术条件
8:DL/T 539-1996 高压开关设备的共用订货技术条件
9:通过IS09001认证全密封变压器
四、技术参数及数量：
(一):其中高压单元：
1.高压负荷开关采用FN16-12kv
2.电流互感器采用LZZBJ9-12
3.电压互感器采用JDZ
(二):低压单元：
1:低压主开关采用智能型万能式低压断路器(NA1系列)，采用正泰产品
2:额定电压：380/220V
3:主回路额定电流：详见一次系统图
4:额定频率：50HZ
5:额定绝缘电压：1000V
6:变压器低压侧计量回路为计量互感器、电能表应经校验后使用。
(由供电部门提供)
7、互感器采用等级级,计量系统采用封闭式。
8、低压出线采用空气开关（NM6系列）详见一次系统图，采用正泰产品。
(三):变压器单元：
采用SCB10系列封闭式变压器：
1: 变压器容量：630KVA(1台)
2: 高压分接范围：± 5%
3: 连接组别： D,yn11
并执行中国国家标准
≤电力变压器≥总则
GB/≤电力变压器≥温升
GB/≤电力变压器≥绝缘水平和绝缘实验
GB/≤电力变压器≥承受短路的能力
GB/T6451---1999≤三相油浸式电力变压器技术参数和要求≥
当温度超过规定温度时启动排风装置并报警，报警装置安装在箱变外部可见部位。
(四): 箱体结构：
1:箱体为整体型结构，箱体及底板采用良好的隔热通风结构，壁板采用双层冷板填充隔热材料制作，顶盖采用铝顶，门外形由铝型材包裹，美观大方，隔热良好，且箱体设有上下可通风的风道，有足够的机械强度，在运输、安装中不会发生变形。
2:箱壳高、低压室设有照明灯，高、低压室、变压器室具有防尘、防锈、防小动物进入等措施和装置。
3:外壳防护等级：高、低压室、变压器室为IP23D。
4:箱式变电站内的所有元器件均符合国家有关标准。
5:变压器室需设有通风及排风装置（电源引自低压进线柜）。
6:箱变具有可靠的接地系统。
7:高压配电装置具有可靠的“五防”闭锁装置。
（1）防止误分、误合开关
（2）防止带电关合接地开关
（3）防止接地开关闭合时接通电源
（4）防止误入带电间隔
（5）柜体下部要求防火和封闭。
8:箱变外壳颜色
(五):无功补偿:
（1）额定电压：400V
（2）容量为变压器容量30%装设(250KVAR)，分10段自动补偿。
（六）：低压配电柜：
低压配电装置所选用的电器产品，其技术性能应满足国家标准，并且
是通过国家正式鉴定的定型产品。
低压出线共11路，其中两路为软启动器出线，两路为真空断路器出
线，剩余七路为普通馈电出线。
五、设计、制造技术要求
1 检查、试验和性能保证
检验
设备运抵现场后、由投标方进行开箱检验，如质量低于合同规定的技术要求，则按投标方没有履行合同处理。
在规定时间内如发现设备损坏，投标方应负责补偿并承担延误工期所造成的损失费用。
试验
1.2.1制造商应向招标方提供下述检验、试验数据和报告：
1）材料、电气单元出厂合格证；
2）电气单元检验和试验报告；
3）整体性能检验、试验报告；
4）整体试运行记录；
2 除了招标方规定要进行的见证试验项目外，在整个制造过程中的任何时候，招标方（包括招标方指定的代表）可以到投标方对所订购的设备材料、制造和包装进行检查。
在检查过程中，投标方应负责向招标方（包括招标方指定的代表）提供加工和装配用的全部图纸资料，检验工具和装备、设备制造和检验的有关标准规范，以利于招标方进行检查工作。
检查工作完毕后，全部图纸资料，检验工具以及使用的标准规范一概退还给投标方。
3 当投标方确定了招标方规定要参加的见证试验的日期后，至少应提前十五天通知招标方，以便招标方能及时参加。
4 设备的全部检验和试验记录，应作为出厂合格证的一个组成部分。
在发送设备时，按合同规定同时提供给招标方。
5 设备安装、调试完毕后，双方协商确定进行试车考核的日期和方法。
在现场确认安装调试工作完全符合投标方技术文件规定要求时，进行试车考核。
考核时间应为连续运行72小时。
6 性能保证
6. 1 在质量保证期内（设备交付后18个月或设备安装调试验收合格后12个月），由于投标方制造、材料选择、装配方面的原因出现设备质量问题，投标方将免费予以改进、修理或更换；若设备性能不达标，投标方还应补偿招标方相应的损失。
6. 2 设备使用寿命至少20年，并应保证在指定的最低和最高气象条件下连续运行。
7 设备适当位置应安装铭牌，铭牌要求是铝制或不锈钢材质，设备铭牌上的字迹应清晰，采用蚀刻或打印，设备铭牌至少应包括下述内容：制造厂的名称、产品编号、出厂日期及商标、箱变的主要性能参数。
8 包装和运输
设备及部件需经检验和试验合格，并且经过内部干燥、清洁处理后方可进行包装运输。
包装应满足室外存放3个月的要求。
设备的包装必须具有足够的强度，能适应和确保运输和装卸的要求，安全到达施工现场。
六、工作范围和供货范围
1投标方工作范围，包括但不限于以下内容：
1）箱式变电站的设计（含主体、辅助系统、保护系统及保护定值核定的设计）、制造、检验和试验；
2）变压器本体的组装前试验；
3）电气单元的调试、定值整定校验；
4）整体试验及试运行；
5）包装、运输及设备的保护；
6）现场安装指导及试车指导；
7）技术服务和培训。
2 供货范围
投标方供货范围，包括但不限于以下内容：
箱式变电站主体及所有辅助设备；
起吊螺钉或吊耳；
铭牌；
随机备件及两年备件（含在报价内，投标方需根据配置进行完善）：
质量保证期后所需备品备件
投标方提出明细表并单独报价。
3 设备交货地点：项目施工现场。
