循环水多用真空泵的工作原理

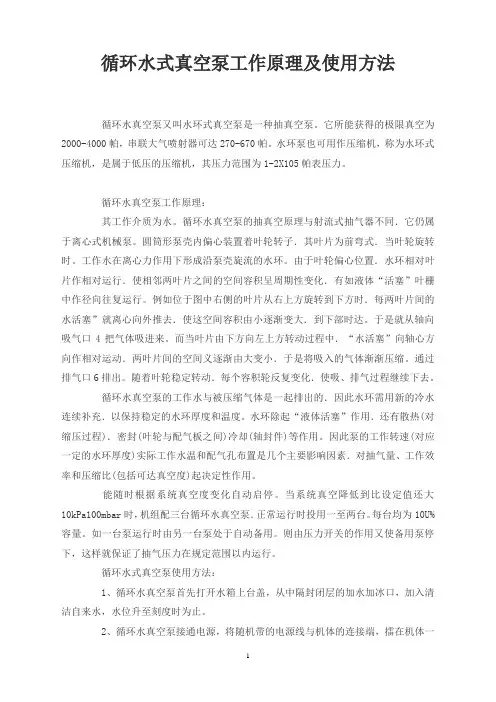

循环水式真空泵工作原理及使用方法
循环水式真空泵工作原理及使用方法循环水真空泵又叫水环式真空泵是一种抽真空泵。
它所能获得的极限真空为2000-4000帕，串联大气喷射器可达270-670帕。
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1-2X105帕表压力。
循环水真空泵工作原理：其工作介质为水。
循环水真空泵的抽真空原理与射流式抽气器不同．它仍属于离心式机械泵。
圆筒形泵壳内偏心装置着叶轮转子．其叶片为前弯式．当叶轮旋转时。
工作水在离心力作用下形成沿泵壳旋流的水环。
由于叶轮偏心位置．水环相对叶片作相对运行．使相邻两叶片之间的空间容积呈周期性变化．有如液体“活塞”叶栅中作径向往复运行。
例如位于图中右侧的叶片从右上方旋转到下方时．每两叶片间的水活塞”就离心向外推去．使这空间容积由小逐渐变大．到下部时达。
于是就从轴向吸气口4把气体吸进来。
而当叶片由下方向左上方转动过程中．“水活塞”向轴心方向作相对运动．两叶片间的空间义逐渐由大变小．于是将吸入的气体渐渐压缩。
通过排气口6排出。
随着叶轮稳定转动．每个容积轮反复变化．使吸、排气过程继续下去。
循环水真空泵的工作水与被压缩气体是一起排出的．因此水环需用新的冷水连续补充．以保持稳定的水环厚度和温度。
水环除起“液体活塞”作用．还有散热(对缩压过程)．密封(叶轮与配气板之间)冷却(轴封件)等作用。
因此泵的工作转速(对应一定的水环厚度)实际工作水温和配气孔布置是几个主要影响因素．对抽气量、工作效率和压缩比(包括可达真空度)起决定性作用。
能随时根据系统真空度变化自动启停。
当系统真空降低到比设定值还大10kPa100mbar时，机组配三台循环水真空泵．正常运行时投用一至两台。
每台均为10U%容量。
如一台泵运行时由另一台泵处于自动备用。
则由压力开关的作用又使备用泵停下，这样就保证了抽气压力在规定范围以内运行。
循环水式真空泵使用方法：1、循环水真空泵首先打开水箱上台盖，从中隔封闭层的加水加冰口，加入清洁自来水，水位升至刻度时为止。
串联水环真空泵工作原理
串联水环真空泵的工作原理
串联水环真空泵是一种利用液体（通常是水）作为工作流体的多级真空泵。
其工作原理如下：
1.进气：
–泵内有两个同心圆柱形的转子，转子之间装有叶片。
–当转子旋转时，叶片在气缸壁和转子之间形成一系列隔室。
–干净的水从泵的底部注入，填充隔室。
2.压缩：
–转子旋转时，叶片将水带入圆柱形气缸的顶部。
–在顶部，隔室容积减小，水被压缩，从而压缩被抽吸的气体。
3.进水：
–随着叶片继续旋转，新的水从泵的底部注入，将压缩的气体推向出口。
4.排气：
–被压缩的气体通过泵的出口排出。
5.循环：
–用过的水从泵顶部排出，并循环回泵的底部，以继续充当工作流体。
串联原理：
串联水环真空泵由多个串联的泵级组成，每个泵级产生一个级差的真空。
泵级的数量决定了泵的总真空度。
优点：
•可产生高真空度
•维护成本低
•无需润滑
•可处理水蒸气和腐蚀性气体
缺点：
•耗水量大
•噪音较大
•运行过程中可能会产生水雾。
循环水式真空泵原理
循环水式真空泵原理循环水式真空泵是一种常用的真空设备，主要用于排除气体和蒸汽，从而创造和维持高真空环境。
它是一种靠水循环来实现抽真空的装置，具有结构简单、运行可靠、成本低廉、抽真空高、维护方便等优点。
下面我们将详细介绍循环水式真空泵的原理。
循环水式真空泵的原理基于水的蒸发冷凝性质和气体扩散效应。
当泵启动时，水进入泵体，并经由水环内停泊。
泵的转子通过电动机带动运转，转子内外各有一部分空腔，这种设计使得泵能够正常工作，并在转子的作用下逐步使用水进行抽真空。
当泵的转子旋转后，泵室内的水形成一个水环，通过离心力在泵的内壁上形成水环。
当转子旋转时，由于离心力的作用，水环内的水有一个光滑的表面，与泵壁上的泵上的泵腔分开。
由于水环与转子之间存在一个微小的间隙，因此气体可以通过此间隙进入泵腔。
当水环与泵腔隔离时，泵腔内的空气会随着转子的旋转而被抽空。
空气通过进气口进入泵腔，并被转子带到泵的排气口。
在此过程中，气体的体积逐渐增大，压力逐渐增加，从而导致空气的压力降低，形成真空。
同时，泵腔的压力低于进气口和系统中的气体压力，使得气体被迫从系统中流向泵腔，被抽空。
经过几个周期的循环后，泵腔内的气体压力将明显降低，真空环境将得到建立。
随着泵的继续运转，水环与泵腔之间的间隙将使泵内继续抽空，直到系统内部的气体完全被抽走。
为了避免水环中的水蒸气对真空环境的干扰，泵上还设置了水冷却装置。
当水通过装置中的冷却器时，水蒸气将在冷却器中冷凝，从而也能在一定程度上保持真空状态。
此外，循环水式真空泵还可以通过控制水环的深度来调节真空度。
当需要提高真空度时，可以通过调整水环的深度，减小泵的压力。
相反地，当需要降低真空度时，可以增加水环的深度，增加泵的压力。
总而言之，循环水式真空泵的工作原理是通过利用水的蒸发冷凝和气体扩散效应来抽真空。
通过电动机驱动转子旋转，将泵腔内的气体抽走，从而形成真空环境。
这种抽真空的方式简单、可靠且经济，广泛应用于各种需要真空环境的工业和实验室领域。
分析循环水真空泵的原理
分析循环水真空泵的原理
循环水真空泵的原理主要包括以下几个方面：
1. 水环形成真空：循环水真空泵通过一个回转的叶轮，将工作室内的气体与水接触，并形成水环。
当水环旋转的同时，由于离心力的作用，工作室内的气体被推至离心力最大的区域，形成真空。
2. 压力平衡：水环与叶轮之间形成一个密封腔，水环在旋转时，会形成一个密封层，并不断与进气管道连接，使水环内部的压力始终保持平衡。
这样，在叶轮旋转时，进入泵内的气体被水环封闭，不能逆流回来。
3. 叶片的工作：叶轮上的叶片随着旋转会不断地推动水环，使水环与工作室内的气体产生交换。
叶片上的流道与叶轮外圆表面之间的间隙，形成了压缩气体与水环间的密封区域。
通过叶片的工作，不断地将气体压缩和排出。
4. 水循环：循环水真空泵需要提供循环水来形成水环。
通常，水会通过泵或外部系统的水箱进入泵内，然后再通过泵的循环装置将水重新供应给泵的工作室，形成循环。
这样可以保持水环的稳定性，并在工作过程中排掉由于泵内产生的热量。
总之，循环水真空泵通过旋转叶轮产生水环，利用水环与叶轮之间的密封腔和叶片的工作，将进入泵内的气体不断压缩和排出，从而形成真空。
同时，通过循环
水系统可以稳定水环的形成，并排掉泵内产生的热量。

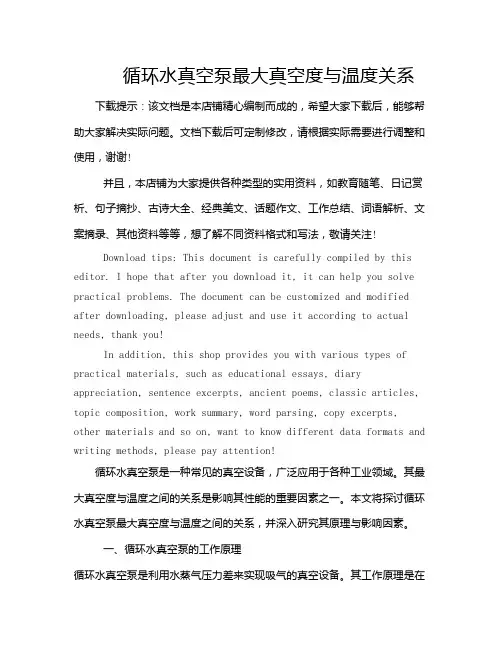

循环水真空泵最大真空度与温度关系
循环水真空泵最大真空度与温度关系下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!循环水真空泵是一种常见的真空设备，广泛应用于各种工业领域。
循环水多用真空泵的工作原理
循环水多用真空泵的工作原理什么是循环水多用真空泵循环水多用真空泵是一种常见的真空泵，其主要功能是将气体抽入真空状态，以便在科研、工业制造等领域得到应用。
该泵通常使用循环水进行冷却，因此被称为循环水多用真空泵。
循环水多用真空泵的工作原理循环水多用真空泵主要由泵体、旋转装置、内部减压和冷却组件等部分组成。
其工作原理与其他真空泵也有相似之处，区别在于其采用循环水进行冷却，以维持泵体的温度。
内部减压部分泵体内部的减压部分负责在泵入气体后将其压缩，再将所压缩的气体排出。
这一过程的实现依靠泵体内部的叶轮和动力系统，叶轮中的叶片可在内部形成气体流动，通过动力系统的推动将气体抽出。
冷却组件与其他泵相比，循环水多用真空泵的冷却组件所使用的冷却介质为循环水。
当泵体内部产生气体流动时，由于惯性作用，气体会在泵体内部产生摩擦，因而也会产生热量。
这时，泵体内部的循环水就会通过泵体内的管路流动，把泵体中气体所产生的热量吸收，保持泵体温度不上升。
旋转装置旋转装置是循环水多用真空泵中的关键部件之一。
在泵体内部旋转的叶轮上，附着着叶片，这些叶片在泵体内部的气体作用下产生旋转，从而使气体在泵体内部被挤压和排出。
值得注意的是，在这个过程中，叶片的数量、大小以及位置要和泵体内部的气体流量和压力等参数相匹配，否则将会对泵体的工作效率产生负面影响。
循环水多用真空泵的优点循环水多用真空泵具有一些独特的优点，包括：•可以使用水冷却介质进行冷却，操作简单。
•需要使用少量的真空泵油，对环境污染小。
•维护成本相对较低，使用寿命长。
总的来说，循环水多用真空泵是一款多用途的真空泵，其工作原理相对简单易懂，适用于多种不同的领域和应用场合。
循环水真空泵最大真空度与温度关系
循环水真空泵最大真空度与温度关系循环水真空泵是一种常用于实验室和工业生产中的真空设备，其最大真空度与温度之间存在着密切的关系。
循环水真空泵利用水流来产生真空，通过密封液体和气体之间的接触替换机制来实现真空的泵出，因此其性能受到温度的影响。
本文将系统地探讨循环水真空泵最大真空度与温度之间的关系，并尝试对其影响机制进行深入研究。
首先，我们需要了解循环水真空泵的工作原理。
循环水真空泵是利用流体静压原理来实现真空泵出的一种设备。
其主要部件包括泵头、驱动装置和出气口等。
在泵头中，通过不断地循环水流来形成真空环境，使得密封液体在气体的作用下逐渐泵出，从而实现真空度的提升。
而泵头的性能受到温度的影响，主要表现在密封液体的温度变化会影响真空度的稳定性以及泵速的变化。
其次，我们需要研究循环水真空泵最大真空度与温度之间的关系。
一般情况下，循环水真空泵的最大真空度随着温度的升高而下降。
这是由于在高温环境下，密封液体的粘度和表面张力会降低，从而使得液面的稳定性受到影响，泵速减小，真空度下降。
此外，温度升高还会导致密封液体的蒸发速度增加，使得真空度受到进一步的影响。
因此，对于循环水真空泵来说，控制温度是提高其最大真空度的关键。
另外，我们还需深入探讨循环水真空泵在不同温度下的性能变化。
在实际应用中，循环水真空泵通常需要在不同温度环境下进行工作，因此了解其在不同温度下的性能变化对于提高其使用效率至关重要。
在低温环境下，循环水真空泵的密封液体会变得粘稠，从而影响其泵速和真空度。
而在高温环境下，密封液体的蒸发速度增加，使得泵速下降，真空度降低。
因此，在实际应用中，需要根据不同温度环境下的要求进行合理的调节和控制，以保证循环水真空泵的正常运行。
此外，还需要考虑其他影响循环水真空泵最大真空度的因素。
除了温度外，还有一些其他因素会影响循环水真空泵的性能，如泵头设计、液体选择、管路布局等。
这些因素也会对循环水真空泵的最大真空度产生影响，因此在使用循环水真空泵时，需要综合考虑这些因素，以提高其使用效率。
循环水真空泵原理及结构
循环水真空泵原理及结构
一、循环水真空泵的工作原理：
循环水真空泵如下图所示，叶轮3偏心地安装在泵体2内，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环5，水环上部内表面与轮毂相切沿箭头方向旋转，在前半转过程中，水环式真空泵内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体被及入空间。
在后半转过程中，水环式真空泵内表面渐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口时，叶片间的气体被排出。
如此叶轮每转动一周，叶片间的空间吸排一次，许多空间不停地工作，泵就连续不断地抽吸或压送气体。
水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当水环式真空泵排出的气体不再利用时，在泵排气一端接有气水分离器（可自己制作一水箱代替），废水和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。
随着工作时间的延长，工作水温度会不断地升高，这时需从气水分离器供水处供给一定的冷水（自来水），以降低工作水的温度，保证水环式真空泵能达到所要求的技术要求和指标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
循环水多用真空泵的工作原理
循环水真空泵初用作自吸水泵，循环泵是在循环水多用真空泵的基础上，根据实验室面积较小这一特点，参照日本台式泵，一次性成型外壳，缩小体积改进而成，具有体积小，重量轻，外型美观等特点，双表、双头抽气,四表四抽头，双面相同的多用真空泵，即便于教师直观演示，学生亦可在任意一面开机、关机。
机体采用双抽头，可单独或并联使用装有两个真空表。
主机采用不锈钢机芯和防腐材质机芯两种型号制造。
耐腐蚀、无污染、噪音低、移动方便，还可根据用户需要加装真空调节阀。
可同时有四名学生进行化学实验，缩小实验空间。
之后循环水真空泵逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。
在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，泵得到广泛的应用。
由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。
由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。
泵体中装有适量的水作为工作液。
当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。
水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端（实际上叶片在水环内有定的插入深度）。
此时叶轮轮毂与水环之间形成一个月牙空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。
如果以叶轮的下部零为起点，那么叶轮在旋转前180度时，小腔面积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
