U型压力真空计说明书2第一篇：U型压力真空计说明书2一、概述：U型压力真空计（以下简称真空计）是测量粗真空压力的理想仪表，它结构小巧美观、重量轻、安装操作方便，其特点是精度高、响应快、测幅度广、稳定可靠、零部件采用不锈钢制品，有较高的耐腐蚀性，这些都是其它压力真空计无法比拟的。
本真空计的应用面很广，可用于冶金、化工、石油、轻工、医药、科学实验以及中央空调主机溴化锂制冷机组等，所以它是深受用户欢迎的理想仪表。
二、主要技术指标：测量范围0-100mmHg 误差±25%精度等级1.0级单位换算 1mmHg=133.322Pa1KPa=1000Pa三、工作环境条件：环境温度：-5--35℃相对湿度：≤85%外形尺寸：270mm×90mm×38mm四、工作原理：该真空计是一种液体压力计，它的基本原理是利用流体静力平衡原理，利用液体高度并有直接进行压力测量的仪表。
真空计玻璃管二端必须平衡，玻璃管内径均匀一致，一边玻璃管顶端封闭，并始终保持一定的真空度。
管内装有工作介质---高纯度水银，真空计的铜接头与被测设备相连接，设备内的压力由真空泵排气后，看真空计玻璃管内的水银柱端面高度差对照刻度板，直接读出绝对压力（*两端读数相加之和即为真空度）。
五、安装使用说明：将真空计垂直安装在设备上，用户可购￠5mm-￠8mm紫铜管与真空计上端的铜管焊接，另一端与真空阀门焊接，焊接时请注意以下事项：1、温度不要过高，以防止铜接头变形，影响密封性能。
2、铜管必须清洗，有条件可用(乙醚)，不能用油类清洗。
3、焊接质量保证，必须焊二层，绝对不能漏气。
4、“O”型圈拆卸要小心，安装时注意平均。
抽真空时必须关紧真空阀门，等真空泵运转后才慢慢打开真空阀门，以防一下子抽气，把真空中的水银抽出不能使用，停机时同样先关真空阀门，以防大气压强烈进入真空计玻璃管内而击碎玻璃管。
真空计玻璃管后面装有铝质刻度板，刻度板中间有二个调整“0”位的螺丝钉出厂时已调整好，用户不必再调整。
U型压力计操作规程
U型压力计操作规程This model paper was revised by the Standardization Office on December 10, 2020U型压力计操作规程U型管压力计是根据流体静力学原理用一定高度的液柱所产生的静压力平衡被测压力的方法来测量正压、差压和负压既真空度的。
由于它结构简单、坚固耐用、价格低廉、使用寿命长若无外力破坏几乎可永久使用、读取方便、数据可靠、无需外接电力既无需消耗任何能源。
故在工业生产各科研过程中得到非常广泛的应用。
当以水作为介质时一般的测量范围在：- 9 8kPa——+9．8kPa之间，非常适合对气体介质的低压和微压的测量。
虽然U型管压力计看起来结构简单，但如果操作和使用不当或了解不深还是会引起一定误差的。
由于U型管压力计两边玻璃管的内径很难保持完全一致，因此在读取数值时为限制引入附加误差，U型管压力计应垂直放置，并同时读取两管的液面高度，视线应与液面平齐，读数应以液面弯月面顶部切线为准。
一般的读取误差在1mm左右，如果是二次读取则在2mm左右。
U型管压力计的测量精度由测量范围和被测压力的大小以及工作液的选取所决定。
在U型管压力计的工作液确定后，测量范围越大、被测压力越高、其测量精度就越高。
比如以水为工作液时测量5kPa时精度为±0.5%，2.5kPa时精度为土1%，lkPa时精度为±2.5%，0.5kPa时精度为±5%。
另外在高度一定时若想提高其测量精度和灵敏度应选取密度低的工作液。
在使用过程中还应注意必须同时读取两边玻璃管的液面高度，不允许只读取一边玻璃管的数值乘二的做法，这一点必须特别注意。
从下面的例子中可了解到同时读取两边玻璃管数值的重要性。
如在一次测量中，使用1OkPa的U型管压力计，无压力时两液面静止在5000Pa刻度上。
当加上某一压力时，上液面上升至7800Pa，下液面为3000Pa，正确的压力值应为7800—3000=4800Pa，若采用单管读数乘 2的做法，取上液面读数为准，则压力值为 (7800Pa-5000Pa)×2=5600Pa，误5600Pa-4800Pa= 800Pa取下液面读数为准，则压力值为(5000Pa-3000Pa)×2=4000Pa,误4000Pa-4800Pa=800Pa。
怎么正确使用U型压力计
使用时请将U形压力计垂直悬挂在固定的支座上,在U形玻璃管内注入工作液（水银或纯水） ,注入量为标尺刻度的1/2处,再用橡胶软胶管将被测气体接口与U形管的一个（或二个）管口连接, 正确使用U型管压力计提高其测量精度U型管压力计是根据流体静力学原理用一定高度的液柱所产生的静压力平衡被测压力的方法来测量正压、差压和负压既真空度的。
由于它结构简单、坚固耐用、价格低廉、使用寿命长若无外力破坏几乎可永久使用、读取方便、数据可靠、无需外接电力既无需消耗任何能源。
故在工业生产各科研过程中得到非常广泛的应用。
当以水作为介质时一般的测量范围在：- 9 8kPa——+9．8kPa之间，非常适合对气体介质的低压和微压的测量。
虽然U型管压力计看起来结构简单，但如果操作和使用不当或了解不深还是会引起一定误差的。
由于U型管压力计两边玻璃管的内径很难保持完全一致，因此在读取数值时为限制引入附加误差，U型管压力计应垂直放置，并同时读取两管的液面高度，视线应与液面平齐，读数应以液面弯月面顶部切线为准。
一般的读取误差在1mm左右，如果是二次读取则在2mm左右。
U 型管压力计的测量精度由测量范围和被测压力的大小以及工作液的选取所决定。
在U型管压力计的工作液确定后，测量范围越大、被测压力越高、其测量精度就越高。
比如以水为工作液时测量5kPa时精度为±%，时精度为土1%，lkPa时精度为±%，时精度为±5%。
另外在高度一定时若想提高其测量精度和灵敏度应选取密度低的工作液。
在使用过程中还应注意必须同时读取两边玻璃管的液面高度，不允许只读取一边玻璃管的数值乘二的做法，这一点必须特别注意。
从下面的例子中可了解到同时读取两边玻璃管数值的重要性。
如在一次测量中，使用1OkPa的U型管压力计，无压力时两液面静止在5000Pa刻度上。
当加上某一压力时，上液面上升至7800Pa，下液面为3000Pa，正确的压力值应为7800—3000=4800Pa，若采用单管读数乘 2的做法，取上液面读数为准，则压力值为（7800Pa-5000Pa）×2=5600Pa，误5600Pa-4800Pa= 800Pa取下液面读数为准，则压力值为（5000Pa-3000Pa）×2=4000Pa,误4000Pa-4800Pa=800Pa。
u型压力计使用方法
u型压力计使用方法
1、仪器简介
u型压力计是一种实用的仪器，它通过量测压力变化而变换弹簧弯曲，用来测量无负
荷和负载能量的变化情况。
与其他压力仪器相比，u型压力计更加灵活，它可以检测各种
机械，电气和流体的非常精确的压力变化。
它的特点是狭窄的晶体管结构，具有极好的多
功能性，方便快捷的使用和对大压力延迟反应等优势，广泛应用在高压测试、机械实验、
电动转动机件、液压系统、压滤机等等。
2、使用说明
（1）安装时，把u型压力计垂直安装在要测量的地方，电源的正负极正确部署，安
装完成后，用手看看有没有漏气，检查一下是否紧密固定，到这一步为止，u型压力计的
安装工作就完成了。
（2）把电源开启，打开后，仪器的读数将会先显示一个初始值，继而读数将随着实
验的进行而被记录为压力变换的数据。
（3）调节压力，当采集到的数据不符合要求时，可以通过调节电源的强度来调节压力。
在调节压力时，要根据当前的实验要求，选择不同的电源强度来调节压力。
（4）�注意安全，当使用u型压力计时，一定要注意安全，特别是在高压学习和实
验等场合，不要把仪器放置在可能发生短路的场所，以免出现损坏情况。
3、总结
u型压力计是一种灵活的仪器，用来检测各种机械、电气和流体的准确压力变化情况，可以用来测量无负荷和负载能量。
使用u型压力计时，要注意仪器的正确安装，打开电源后，调节电源的强度来调节压力，最后要注意安全。
U型管压力计的使用和安装
U型管压力计的使用和安装Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998U型管压力计的使用和安装将u型压力计垂直装在墙面上，任意一端连接软管（负压管），然后在里面加入蒸馏水，当软管中出现负压时，u型玻璃管的水位会发生变化，这时用手封闭另一端，读出水位高度，就是负压的值，单位是毫米水柱。
U型管压力计的使用和安装U型管压力计属液柱式压力计。
根据流体静力学原理用一定高度的液柱所产生的静压力平衡被测压力的方法来测量正压力、差压和真空度.由于它结构简单、坚固耐用、价格低廉、使用寿命长若无外力破坏可永久使用，读取方便、而且在范围内其测量准确度比较高,并可通过注入不同的工作液而灵活地测量不同介质的正压力、差压和真空度.因此被广泛地用于工矿企业和科研院所各部门.U型管压力计的U型管是用高硼玻璃加工而成,其物理和化学性质稳定透明度好且不易碎裂,安装架是用优质木材加工的平板,可根据现场工作需要在上面灵活的钻孔和安装挂勾等配件.U型管压力计的安装可悬挂在墙壁和安放在工作台上,再用橡胶软胶管将被测介质接口与U形管的一个或二个管口连接, 安装中应注意尽可能地保持垂直这样可提高测量精度,读数时眼睛应与液面平齐,以工作液弯月面顶部切线为准读取液面高度.工作液注入量为标尺刻度的1/2处为好,常用的U型管压力计工作液有:水、水银、酒精、四氯化碳、三溴甲烷等.其测量公式为:P=(ρ1-ρ2)hg。
式中: P为被测介质的压力即物理学中的压强.ρ1为工作液的密度。
ρ2为被测介质的密度。
h为液注高度差。
g为当地重力加速度(m/s2) 一般取(m/s2).使用中还应注意被测压力必须小于或等于U型管压力计的测量范围的上限值,并注意保持U型管压力计管内壁及工作液的清洁纯净,不用时应将橡胶软胶管口扎紧或用纱布或者棉花堵住管口,以保持U型管压力计的测量精度。
u型压力计使用方法

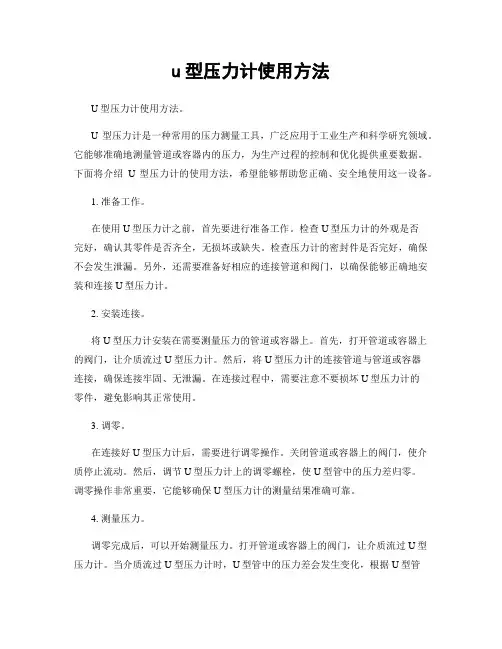

u型压力计使用方法U型压力计使用方法。
U型压力计是一种常用的压力测量工具，广泛应用于工业生产和科学研究领域。
它能够准确地测量管道或容器内的压力，为生产过程的控制和优化提供重要数据。
下面将介绍U型压力计的使用方法，希望能够帮助您正确、安全地使用这一设备。
1. 准备工作。
在使用U型压力计之前，首先要进行准备工作。
检查U型压力计的外观是否完好，确认其零件是否齐全，无损坏或缺失。
检查压力计的密封件是否完好，确保不会发生泄漏。
另外，还需要准备好相应的连接管道和阀门，以确保能够正确地安装和连接U型压力计。
2. 安装连接。
将U型压力计安装在需要测量压力的管道或容器上。
首先，打开管道或容器上的阀门，让介质流过U型压力计。
然后，将U型压力计的连接管道与管道或容器连接，确保连接牢固、无泄漏。
在连接过程中，需要注意不要损坏U型压力计的零件，避免影响其正常使用。
3. 调零。
在连接好U型压力计后，需要进行调零操作。
关闭管道或容器上的阀门，使介质停止流动。
然后，调节U型压力计上的调零螺栓，使U型管中的压力差归零。
调零操作非常重要，它能够确保U型压力计的测量结果准确可靠。
4. 测量压力。
调零完成后，可以开始测量压力。
打开管道或容器上的阀门，让介质流过U型压力计。
当介质流过U型压力计时，U型管中的压力差会发生变化，根据U型管中液体的位移来判断压力的大小。
可以通过U型压力计上的刻度尺来读取压力值，或者通过压力传感器将压力值传输到监控系统中进行实时监测。
5. 结束操作。
在测量完压力后，需要进行相应的结束操作。
首先，关闭管道或容器上的阀门，停止介质的流动。
然后，将U型压力计与管道或容器的连接拆除，进行清洁和保养。
最后，将U型压力计妥善存放，以备下次使用。
总结。
通过以上步骤，我们可以正确地使用U型压力计进行压力测量。
在使用过程中，需要注意安全操作，避免发生意外。
另外，定期对U型压力计进行检查和校准，以确保其测量结果的准确性和可靠性。
希望本文能够对您正确使用U型压力计有所帮助。
怎么正确使用U型压力计
怎么正确使用U型压力计使用时请将U形压力计垂直悬挂在固定的支座上,在U形玻璃管内注入工作液（水银或纯水） ,注入量为标尺刻度的1/2处,再用橡胶软胶管将被测气体接口与U形管的一个（或二个）管口连接, 正确使用U型管压力计提高其测量精度U型管压力计是根据流体静力学原理用一定高度的液柱所产生的静压力平衡被测压力的方法来测量正压、差压和负压既真空度的。
由于它结构简单、坚固耐用、价格低廉、使用寿命长若无外力破坏几乎可永久使用、读取方便、数据可靠、无需外接电力既无需消耗任何能源。
故在工业生产各科研过程中得到非常广泛的应用。
当以水作为介质时一般的测量范围在：- 9 8kPa——+9．8kPa之间，非常适合对气体介质的低压和微压的测量 。
虽然U型管压力计看起 来结构简单，但如果操作和使用不当或了解不深还是会引起一定误差的。
由于U型管压力计两边玻璃管的内径很难保持完全一致 ，因此在读取数值时为限制引入附加误差，U 型管压力计应垂直放置，并同时读取两管的液面高度，视线应与液面平齐，读数应以液面弯月面顶部切线为准。
一般的读取误差在1mm左右，如果是二次读取则在2mm左右。
U型管压力计的测量精度由测量范围和被测压力的大小以及工作液的选取所决定。
在U型管压力计的工作液确定后，测量范围越大、被测压力越高、其测量精度就越高。
比如以水为工作液时测量5kPa时精度为±0.5%，2.5kPa时精度为土1%，lkPa时精度为±2.5%，0.5kPa时精度为±5%。
另外在高度一定时若想提高其测量精度和灵敏度应选取密度低的工作液。
在使用过程中还应注意必须同时读取两边玻璃管的液面高度，不允许只读取一边玻璃管的数值乘二的做法，这一点必须特 别注意。
从下面的例子中可了解到同时读取两边玻璃管数值的重要性。
如在一次测量中，使 用1OkPa的U型管压力计，无压力时两液面静止在5000Pa刻度上。
当加上某一压力时，上液面上升至7800Pa，下液面为3000Pa，正确的压力值应为7800—3000=4800Pa，若采用单管读数乘 2的做法，取上液面读数为准，则压力值为 （7800Pa-5000Pa）×2=5600Pa，误5600Pa-4800Pa= 800Pa取下液面读数为准，则压力值为 （5000Pa-3000Pa）×2=4000Pa,误4000Pa-4800Pa=800Pa。
怎么正确使用U型压力计
怎么正确使用U型压力计使用时请将U形压力计垂直悬挂在固定的支座上,在U形玻璃管内注入工作液（水银或纯水） ,注入量为标尺刻度的1/2处,再用橡胶软胶管将被测气体接口与U形管的一个（或二个）管口连接, 正确使用U型管压力计提高其测量精度U型管压力计是根据流体静力学原理用一定高度的液柱所产生的静压力平衡被测压力的方法来测量正压、差压和负压既真空度的。
由于它结构简单、坚固耐用、价格低廉、使用寿命长若无外力破坏几乎可永久使用、读取方便、数据可靠、无需外接电力既无需消耗任何能源。
故在工业生产各科研过程中得到非常广泛的应用。
当以水作为介质时一般的测量范围在：- 9 8kPa——+9．8kPa之间，非常适合对气体介质的低压和微压的测量。
虽然U型管压力计看起来结构简单，但如果操作和使用不当或了解不深还是会引起一定误差的。
由于U型管压力计两边玻璃管的内径很难保持完全一致，因此在读取数值时为限制引入附加误差，U 型管压力计应垂直放置，并同时读取两管的液面高度，视线应与液面平齐，读数应以液面弯月面顶部切线为准。
一般的读取误差在1mm左右，如果是二次读取则在2mm左右。
U型管压力计的测量精度由测量范围和被测压力的大小以及工作液的选取所决定。
在U型管压力计的工作液确定后，测量范围越大、被测压力越高、其测量精度就越高。
比如以水为工作液时测量5kPa时精度为±0.5%，2.5kPa时精度为土1%，lkPa时精度为±2.5%，0.5kPa时精度为±5%。
另外在高度一定时若想提高其测量精度和灵敏度应选取密度低的工作液。
在使用过程中还应注意必须同时读取两边玻璃管的液面高度，不允许只读取一边玻璃管的数值乘二的做法，这一点必须特别注意。
从下面的例子中可了解到同时读取两边玻璃管数值的重要性。
如在一次测量中，使用1OkPa的U型管压力计，无压力时两液面静止在5000Pa刻度上。
当加上某一压力时，上液面上升至7800Pa，下液面为3000Pa，正确的压力值应为7800—3000=4800Pa，若采用单管读数乘 2的做法，取上液面读数为准，则压力值为（7800Pa-5000Pa）×2=5600Pa，误5600Pa-4800Pa= 800Pa取下液面读数为准，则压力值为（5000Pa-3000Pa）×2=4000Pa,误4000Pa-4800Pa=800Pa。
