H3C交换机vlan之间的通信

合集下载

三层交换机解决VLAN之间的通信问题

三层交换机解决VLAN之间的通信问题
8
任务6:解决VLAN之间的通信问题
——使用三层交换机解决VLAN之间的通信问题(10) 第五步,在每台接入交换机上配置Trunk口、给相应VLAN分配端口成员,以研 发部、供应部的接入交换机为例。
第六步,配置各个VLAN中计算机的IP地址、子网掩码和默认网关。以研发部 的一台计算机为例。
IP 地 址 为 分 配 给 研 发 部 的 地 址 之 一 , 如 192.168.0.129 , 子 网 掩 码 255.255.255.224,网关为192.168.0.158。
任务6:解决VLAN之间的通信问题
——使用三层交换机解决VLAN之间的通信问题(2)
❖三层交换机是将二层交换机与路由器有机结合的网络设备,它既可以完成 二层交换机的端口交换功能,又可完成路由器的路由功能。
❖进入三层交换机的数据帧,如果源和目的MAC地址在同一个VLAN,数据交换 会采用二层交换方式;如果源和目的MAC地址不在同一个VLAN,则会将数据帧 拆封后交给网络层去处理,经过路由选择后,转发到相应的端口。
192.168.0.254
6
任务6:解决VLAN之间的通信问题
——使用三层交换机解决VLAN之间的通信问题(8)
第二步,三层交换机使用F0/1-F0/7口连接各部门接入交换机,配置这些端口 为Trunk口。并配置VTP协议,配置VTP修剪,创建VLAN。
❖因为不是所有的交换机都需要所 有的VLAN信息,所以多余的VLAN信 息需要动态修剪掉,这样可以节约 Trunk 链 路 的 带 宽 。 修 剪 只 需 要 在 VTP服务器上设置。
192.168.0.126
192.168.0.128 255.255.255.224
192.168.0.158

三层交换机实现vlan间通信工作原理

三层交换机实现vlan间通信工作原理

三层交换机实现vlan间通信工作原理
三层交换机实现VLAN间通信的工作原理如下:
1. 利用三层交换机的路由功能,通过识别数据包的IP地址,查找路由表进行选路转发。

2. 三层交换机给接口配置IP地址,采用SVI(交换虚拟接口)的方式实现VLAN间互连。

SVI是指为交换机中的VLAN创建虚拟接口,并且配置IP 地址。

3. 三层交换机通过直连路由实现不同VLAN之间的互相访问。

为三层设备的接口配置IP地址,并且激活该端口,三层设备会自动产生该接口IP所在网段的直连路由信息。

4. 在交换网络中,通过VLAN对一个物理网络进行了逻辑划分,不同的VLAN之间是无法直接访问的,必须通过三层的路由设备进行连接。

一般利用路由器或三层交换机来实现不同VLAN之间的互相访问。

以上是三层交换机实现vlan间通信的工作原理,仅供参考,建议咨询专业人士获取更多信息。

实验三 通过配置路由器或三层交换机实现VLAN间的通信

实验三 通过配置路由器或三层交换机实现VLAN间的通信

实验三实现VLAN间的通信一、通过路由器实现vlan间通信(单臂路由)实验拓扑图【准备知识】在路由器与交换机的端口上配置子接口,每个子接口的IP地址是每个VLAN的网关地址(也可以理解为下一跳地址),并在子接口上封装802.1Q协议。

也可以封装ISL协议(cisco专用协议,不兼容802.1Q)。

【实验步骤】1、交换机配置如下:Switch>enSwitch#conf tSwitch(config)#vlan 2Switch(config-vlan)#vlan 3Switch(config-vlan)#exitSwitch(config)#int fa0/2Switch(config-if)#sw ac vlan 2 //switchport access vlan 2的简写,端口fa0/2划到vlan 2中Switch(config-if)#int fa0/3Switch(config-if)#sw ac vlan 3Switch(config-if)#exitSwitch(config)#int fa0/1Switch(config-if)#switchport mode trunk //设置f0/1端口为trunk模式2、路由器配置如下:Router>enRouter#conf tRouter(config)#int fa0/0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int f0/0.1Router(config-subif)#encapsulation dot1q 2 //封装协议802.1Q,2为vlan 2 Router(config-subif)#ip address 192.168.1.1 255.255.255.0Router(config-subif)#exitRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1q 3 //封装协议802.1Q,3为vlan 3 Router(config-subif)#ip address 192.168.2.1 255.255.255.0Router(config-subif)#exitRouter(config)#【检测实验结果】VLAN 2中的pc1能ping 通VLAN 3中的pc2。

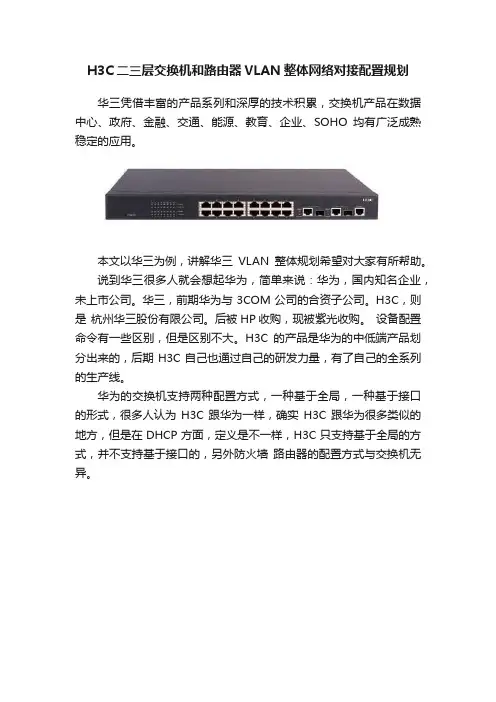

H3C二三层交换机和路由器VLAN整体网络对接配置规划

H3C二三层交换机和路由器VLAN整体网络对接配置规划

H3C二三层交换机和路由器VLAN整体网络对接配置规划华三凭借丰富的产品系列和深厚的技术积累,交换机产品在数据中心、政府、金融、交通、能源、教育、企业、SOHO均有广泛成熟稳定的应用。

本文以华三为例,讲解华三VLAN整体规划希望对大家有所帮助。

说到华三很多人就会想起华为,简单来说:华为,国内知名企业,未上市公司。

华三,前期华为与3COM公司的合资子公司。

H3C,则是杭州华三股份有限公司。

后被HP收购,现被紫光收购。

设备配置命令有一些区别,但是区别不大。

H3C的产品是华为的中低端产品划分出来的,后期H3C自己也通过自己的研发力量,有了自己的全系列的生产线。

华为的交换机支持两种配置方式,一种基于全局,一种基于接口的形式,很多人认为H3C跟华为一样,确实H3C跟华为很多类似的地方,但是在DHCP方面,定义是不一样,H3C只支持基于全局的方式,并不支持基于接口的,另外防火墙路由器的配置方式与交换机无异。

拓扑图说明:有3个VLAN用户,一个VLAN2,另外一个VLAN3,连接二层交换机,二层交换机连接三层交换机,然后连接出口路由器做NAT,让下面的用户能够访问Internet。

DHCP的应用在三层交换机上面启用,使得下面的客户机能够获取到地址。

1.二层交换机配置(配置VLAN,接口划分)2.三层交换机配置(配置VLAN以及VLAN接口,接口划分)3.三层交换机DHCP配置4.路由器初始化以及其他配置5.DHCP中继配置如何使用1.二层交换机配置创建VLAN[Flysky520]vlan 2 to 3把对应接口加入到VLAN(说明,H3C的接口默认为Access,可以直接在VLAN下添加)[Flysky520]vlan 2[Flysky520-vlan2]port Ethernet 1/02[Flysky520]vlan 3[Flysky520-vlan3]port Ethernet 1/0/3上行接口对应配置为trunk,允许对应的VLAN通过[Flysky520]int e1/0/1[Flysky520-Ethernet1/0/1]port link-type trunk[Flysky520-Ethernet1/0/1]port trunk permit vlan 2 to 3 (注意华为的为allowd这里为permit)2.三层交换机配置创建对应VLAN[Flysky521]vlan 2 to 3下联接入交换机的接口为trunk[Flysky521]int e1/0/1[Flysky521-Ethernet1/0/1]port link-type trunk[Flysky521-Ethernet1/0/1]port trunk permit vlan 2 to 3VLAN接口创建,VLAN2与3作为PC的网关,VLAN1为路由器连接的接口。

H3C配置实例]三层交换机VLAN间限制通讯

H3C配置实例]三层交换机VLAN间限制通讯

-
4.配置acl访问控制列表禁止网段10.20.0.0访问网段10.10.0.0 -
-
[SwitchA-acl-adv-3000]rule 2 deny ip source 10.20.1.1 0.0.255.255 destination 10.10.1.1 0.0.255.255 -
访问控制配置 -
-
-
-
1.配置ACL -
-
[SwitchA] acl num 3000 -
-
2.配置acl访问控制列表禁止网段10.10.0.0访问网段10.20.0.0 -
-
[SwitchA-acl-adv-3000]rule 0 deny ip source 10.10.1.1 0.0.255.255 destination 10.20.1.1 0.0.255.255 -
-
4.创建(进入)vlan20 -
-
[SwitchA] vlan 20 -
[SwitchA]port e 4/0/2 -
-
5.创建(进入)vlan20的虚接口 -
-
[SwitchA] interface Vlan-interface 20 -
-
6.给vlan20的虚接口配置IP地址 -
-
[SwitchA] interface Vlan-interface 200 -
-
15.给vlan200的虚接口配置IP地址 -
-
[SwitchA-Vlan-interface200]ip address 10.200.1.1 255.255.0.0 -
-
-
-

H3C交换机vlan之间的通信

H3C交换机vlan之间的通信

H3C交换机配置跨交换机间VLAN通信一组网需求:1.SwitchA与SwitchB用trunk互连,相同VLAN的PC之间可以互访,不同VLAN的PC之间禁止互访;2.PC1与PC2之间在不同VLAN,通过设置上层三层交换机SwitchB的VLAN接口10的IP地址为10.1.1.254/24,VLAN接口20的IP地址为20.1.1.254/24可以实现VLAN间的互访。

二组网图:1.VLAN内互访,VLAN间禁访1 实现VLAN内互访VLAN间禁访配置过程SwitchA相关配置:1.创建(进入)VLAN10,将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12.创建(进入)VLAN20,将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/23.将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20 SwitchB相关配置:1.创建(进入)VLAN10,将E0/10加入到VLAN10[SwitchB]vlan 10[SwitchB-vlan10]port Ethernet 0/102.创建(进入)VLAN20,将E0/20加入到VLAN20[SwitchB]vlan 20[SwitchB-vlan20]port Ethernet 0/203.将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchB]interface GigabitEthernet 1/1[SwitchB-GigabitEthernet1/1]port link-type trunk[SwitchB-GigabitEthernet1/1]port trunk permit vlan 10 202.通过三层交换机实现VLAN间互访2 通过三层交换机实现VLAN间互访的配置SwitchA相关配置:1.创建(进入)VLAN10,将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12.创建(进入)VLAN20,将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/23.将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20 SwitchB相关配置:1.创建VLAN10[SwitchB]vlan 102.设置VLAN10的虚接口地址[SwitchB]interface vlan 10[SwitchB-int-vlan10]ip address 10.1.1.254 255.255.255.03.创建VLAN20[SwitchB]vlan 204.设置VLAN20的虚接口地址[SwitchB]interface vlan 20[SwitchB-int-vlan20]ip address 20.1.1.254 255.255.255.05.将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20 通过三层交换机实现VLAN间互访的配置SwitchA相关配置:1.创建(进入)VLAN10,将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12.创建(进入)VLAN20,将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/23.将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20 SwitchB相关配置:1.创建VLAN10[SwitchB]vlan 102.设置VLAN10的虚接口地址[SwitchB]interface vlan 10[SwitchB-int-vlan10]ip address 10.1.1.254 255.255.255.0 3.创建VLAN20[SwitchB]vlan 204.设置VLAN20的虚接口地址[SwitchB]interface vlan 20[SwitchB-int-vlan20]ip address 20.1.1.254 255.255.255.0 5.将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过 [SwitchA]interface GigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20。

三层交换机可实现多个VLAN之间通信,该如何使用VLAN间的端口模式

三层交换机可实现多个VLAN之间通信,该如何使用VLAN间的端口模式VLAN和三层交换机的关系:VLAN实际是工作作用是分割广播域,是作用在数据链路层(二层)。

是由于二层交换机(传统交换机)不能有效的解决广播、异种网络互连、安全性控制等问题。

因此,产生了交换机上的VLAN(虚拟局域网)技术。

本来,二层交换机只能构建单一的广播域,不过使用VLAN功能后,它能够将网络分割成多个广播域。

那么问题来了,不同的VLAN间要如何通信?回答这个问题前,请大家再次回忆一下:VLAN是广播域,一个VLAN一个广播域。

而通常两个广播域之间由路由器连接,广播域之间来往的数据包都是由路由器中继的。

因此,VLAN间的通信也需要路由器提供中继服务,这被称作“VLAN间路由”。

聪明的通信设备厂商,在交换机上增加一个路由模块的,集合路由模块和交换功能的一体设备应运而生,它就是我们今天说的三层交换机。

用三层交换省略了价格高昂的路由器物理设备节省了成本,解决了单臂带来的带宽瓶颈问题,更主要没有了路由器上端口数量的问题。

阐述了三层交换机和VLAN之间的关系。

现在来说说多个VLAN 之间通讯的端口模式,其模式是如何理解的。

端口为Access、Trunk和Hybrid三种模式的理解以太网端口的三种链路类型:Access、Hybrid和Trunk:Access类型的端口只能属于1个VLAN,一般用于连接计算机的端口,也可以连接交换机和交换机。

Trunk类型的端口可以允许多个VLAN通过,可以接收和发送多个VLAN的报文,trunk口一般用于连接两台交换机,这样可以只用一条trunk连接实现多个vlan的扩展。

对于trunk口发送出去的报文,只有默认vlan的报文不带vlan ID,其它vlan的报文都要带vlan ID (要不然,对端的交换机不知道该报文属于哪个vlan,无法处理,也就不能实现vlan跨交换机扩展了)。

简而言之,trunk端口的设计目的就是通过一条连接实现多个vlan的跨交换机扩展。

华三(H3C)交换机配置跨交换机间VLAN的通信

一组网需求:1.Switch‎A与Swit‎c hB用tr‎u nk互连,相同VLAN‎的PC之间可‎以互访,不同VLAN‎的PC之间禁‎止互访;2.PC1与PC‎2之间在不同‎V LAN,通过设置上层‎三层交换机S‎w itchB‎的VLAN接‎口10的IP‎地址为10.1.1.254/24,VLAN接口‎20的IP地‎址为20.1.1.254/24可以实现‎V LAN间的‎互访。

二组网图:1.VLAN内互‎访,VLAN间禁‎访一、实现VLAN‎内互访VLA‎N间禁访配置‎过程Switch‎A相关配置:1.创建(进入)VLAN10‎,将E0/1加入到VL‎A N10[Switch‎A]vlan 10[Switch‎A-vlan10‎]port Ethern‎e t 0/12.创建(进入)VLAN20‎,将E0/2加入到VL‎A N20[Switch‎A]vlan 20[Switch‎A-vlan20‎]port Ethern‎e t 0/23.将端口G1/1配置为Tr‎u nk端口,并允许VLA‎N10和VL‎A N20通过‎[Switch‎A]interf‎a ce Gigabi‎t Ether‎n et 1/1[Switch‎A-Gigabi‎t Ether‎n et1/1]port link-type trunk[Switch‎A-Gigabi‎t Ether‎n et1/1]port trunk permit‎vlan 10 20Switch‎B相关配置:1.创建(进入)VLAN10‎,将E0/10加入到V‎L AN10[Switch‎B]vlan 10[Switch‎B-vlan10‎]port Ethern‎e t 0/102.创建(进入)VLAN20‎,将E0/20加入到V‎L AN20[Switch‎B]vlan 20[Switch‎B-vlan20‎]port Ethern‎e t 0/203.将端口G1/1配置为Tr‎u nk端口,并允许VLA‎N10和VL‎A N20通过‎[Switch‎B]interf‎a ce Gigabi‎t Ether‎n et 1/1[Switch‎B-Gigabi‎t Ether‎n et1/1]port link-type trunk[Switch‎B-Gigabi‎t Ether‎n et1/1]port trunk permit‎vlan 10 20二、通过三层交换‎机实现VLA‎N间互访通过三层交换‎机实现VLA‎N间互访的配‎置Switch‎A相关配置:1.创建(进入)VLAN10‎,将E0/1加入到VL‎A N10[Switch‎A]vlan 10[Switch‎A-vlan10‎]port Ethern‎e t 0/12.创建(进入)VLAN20‎,将E0/2加入到VL‎A N20[Switch‎A]vlan 20[Switch‎A-vlan20‎]port Ethern‎e t 0/23.将端口G1/1配置为Tr‎u nk端口,并允许VLA‎N10和VL‎A N20通过‎[Switch‎A]interf‎a ce Gigabi‎t Ether‎n et 1/1[Switch‎A-Gigabi‎t Ether‎n et1/1]port link-type trunk[Switch‎A-Gigabi‎t Ether‎n et1/1]port trunk permit‎vlan 10 20Switch‎B相关配置:1.创建VLAN‎10[Switch‎B]vlan 102.设置VLAN‎10的虚接口‎地址[Switch‎B]interf‎a ce vlan 10[Switch‎B-int-vlan10‎]ip addres‎s 10.1.1.254 255.255.255.03.创建VLAN‎20[Switch‎B]vlan 204.设置VLAN‎20的虚接口‎地址[Switch‎B]interf‎a ce vlan 20[Switch‎B-int-vlan20‎]ip addres‎s 20.1.1.254 255.255.255.05.将端口G1/1配置为Tr‎u nk端口,并允许VLA‎N10和VL‎A N20通过‎[Switch‎A]interf‎a ce Gigabi‎t Ether‎n et 1/1[Switch‎A-Gigabi‎t Ether‎n et1/1]port link-type trunk[Switch‎A-Gigabi‎t Ether‎n et1/1]port trunk permit‎vlan 10 20。

三层交换机实现VLAN间通信

三层交换机实现VLAN间通信【摘要】本文将介绍三层交换机实现VLAN间通信的重要性、VLAN的概念和作用以及三层交换机的作用与特点。

重点探讨三层交换机如何实现不同VLAN间的通信,包括实现原理、技术和配置步骤。

还会讨论三层交换机如何处理不同VLAN之间的数据包,以及可能遇到的问题及解决方法。

结论部分将总结三层交换机实现VLAN间通信的重要性,并展望其在网络通信中的发展前景。

最后强调三层交换机在实现VLAN 间通信中的重要作用和意义,为读者提供深入了解和应用该技术的基础。

【关键词】三层交换机、VLAN、通信、实现、原理、技术、配置、数据包处理、问题、解决方法、重要性、发展前景、作用、意义1. 引言1.1 介绍三层交换机实现VLAN间通信的重要性三层交换机实现VLAN间通信的重要性在于可以实现不同VLAN 之间的数据隔离和流量控制,确保数据传输的安全性和可靠性。

通过利用三层交换机,网络管理员可以根据需要将不同用户或设备划分到不同的VLAN中,实现对不同用户群体的管理和维护。

三层交换机还可以帮助网络管理员实现更加灵活的网络拓扑结构,提高网络的可扩展性和可管理性。

1.2 说明VLAN的概念和作用虚拟局域网(Virtual Local Area Network,VLAN)是一种将局域网内的设备逻辑上分组的技术。

通过VLAN,可以实现将一个物理网络划分为多个逻辑网络,不同VLAN内的设备之间可以进行通信,而不同VLAN之间的设备则无法直接通信。

VLAN的作用在于提高网络安全性和管理效率。

通过将网络划分为不同的VLAN,可以实现对不同用户或设备的隔离,从而增强网络安全性。

将公司的管理人员、销售人员和技术人员分别放在不同的VLAN中,可以避免他们之间的直接通信,从而减少潜在的安全风险。

VLAN还可以提高网络管理效率,因为管理员可以更容易地对不同VLAN内的设备进行管理和配置。

VLAN是一种重要的网络技术,可以帮助组织提高网络安全性和管理效率。

H3C S5500三层交换机划分Vlan与H3C路由组网

H3C S5500三层交换机划分Vlan与H3C路由组网基本属性:vlan特性:三层互通,两层隔离。

三层交换机不同vlan之间默认是互通的,两次交换机不同vlan是隔离的。

vlan IP:就是定义一个vlan下所有机器的网关地址,该vlan下的机器网关必须是这个IP。

接口:就是交换机后面可以插网线的端口,可以设置为Access、Trunk、Hybrid等.注意点:交换机与相关设备(路由、交换机)相连时,建议将接口设置为Trunk口,并且允许相关vlan 通过。

交换机下行连接电脑终端或服务器终端建议将接口设置为Access接口。

定义vlan时,尽量使用24的掩码(255.255.255.0)进行划分,如果存在包含关系vlan之间互连就会有问题,所以尽量不适用大网段。

设置DHCP自动划分IP示例:组网图:1)配置DHCP服务#启用DHCP服务。

<H3C> system-view[H3C] dhcp enable2)配置端口所属VLAN和对应VLAN接口的IP地址,IP地址即是对应VLAN的网关地址[H3C]vlan 5[H3C-vlan5]port GigabitEthernet 1/0/5[H3C-vlan5]quit[H3C]vlan 6[H3C-vlan6]port GigabitEthernet 1/0/6[H3C-vlan6]quit[H3C]vlan 7[H3C-vlan7]port GigabitEthernet 1/0/7[H3C-vlan7]quit[H3C]interface vlan 5[H3C-Vlan-interface5]ip address 192.168.5.254 255.255.255.0[H3C-Vlan-interface5]quit[H3C]interface vlan 6[H3C-Vlan-interface6]ip address 192.168.6.254 255.255.255.0[H3C-Vlan-interface6]quit[H3C]interface vlan 7[H3C-Vlan-interface7]ip address 192.168.7.254 255.255.255.0[H3C-Vlan-interface7]quit3)配置不参与自动分配的IP地址(DNS服务器等,此步为选配)[H3C] dhcp server forbidden-ip 192.168.5.100[H3C] dhcp server forbidden-ip 192.168.6.100[H3C] dhcp server forbidden-ip 192.168.7.1004)配置DHCP地址池5,用来为192.168.5.0/24网段内的客户端分配IP地址。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

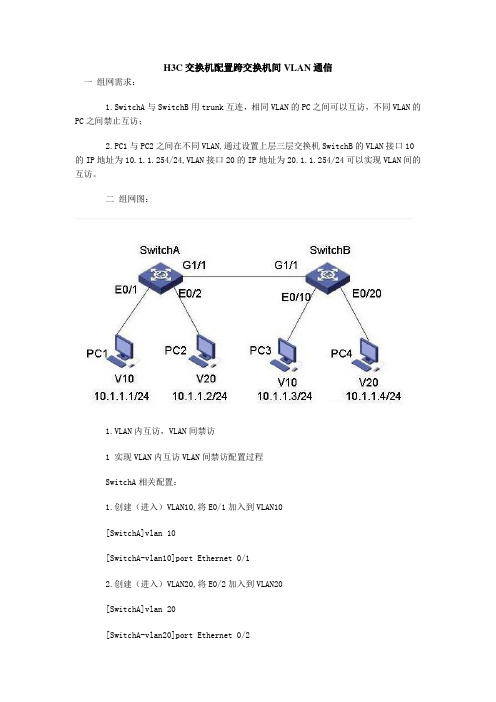

H3C交换机配置跨交换机间VLAN通信
一组网需求:
1.SwitchA与SwitchB用trunk互连,相同VLAN的PC之间可以互访,不同VLAN的PC 之间禁止互访;
2.PC1与PC2之间在不同VLAN,通过设置上层三层交换机SwitchB的VLAN接口10的IP 地址为10.1.1.254/24,VLAN接口20的IP地址为20.1.1.254/24可以实现VLAN间的互访。

二组网图:
1.VLAN内互访,VLAN间禁访
1 实现VLAN内互访VLAN间禁访配置过程
SwitchA相关配置:
1.创建(进入)VLAN10,将E0/1加入到VLAN10
[SwitchA]vlan 10
[SwitchA-vlan10]port Ethernet 0/1
2.创建(进入)VLAN20,将E0/2加入到VLAN20
[SwitchA]vlan 20
[SwitchA-vlan20]port Ethernet 0/2
3.将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过 [SwitchA]interface GigabitEthernet 1/1
[SwitchA-GigabitEthernet1/1]port link-type trunk
[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20 SwitchB相关配置:
1.创建(进入)VLAN10,将E0/10加入到VLAN10
[SwitchB]vlan 10
[SwitchB-vlan10]port Ethernet 0/10
2.创建(进入)VLAN20,将E0/20加入到VLAN20
[SwitchB]vlan 20
[SwitchB-vlan20]port Ethernet 0/20
3.将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过 [SwitchB]interface GigabitEthernet 1/1
[SwitchB-GigabitEthernet1/1]port link-type trunk
[SwitchB-GigabitEthernet1/1]port trunk permit vlan 10 20 2.通过三层交换机实现VLAN间互访
2 通过三层交换机实现VLAN间互访的配置
SwitchA相关配置:
1.创建(进入)VLAN10,将E0/1加入到VLAN10
[SwitchA]vlan 10
[SwitchA-vlan10]port Ethernet 0/1
2.创建(进入)VLAN20,将E0/2加入到VLAN20
[SwitchA]vlan 20
[SwitchA-vlan20]port Ethernet 0/2
3.将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过
[SwitchA]interface GigabitEthernet 1/1
[SwitchA-GigabitEthernet1/1]port link-type trunk
[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20 SwitchB相关配置:
1.创建VLAN10
[SwitchB]vlan 10
2.设置VLAN10的虚接口地址
[SwitchB]interface vlan 10
[SwitchB-int-vlan10]ip address 10.1.1.254 255.255.255.0 3.创建VLAN20
[SwitchB]vlan 20
4.设置VLAN20的虚接口地址
[SwitchB]interface vlan 20
[SwitchB-int-vlan20]ip address 20.1.1.254 255.255.255.0 5.将端口G1/1配置为Trunk端口,并允许VLAN10和VLAN20通过 [SwitchA]interface GigabitEthernet 1/1
[SwitchA-GigabitEthernet1/1]port link-type trunk
[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20。
