德国PF倍加福安全栅工作原理
p+f倍加福传感器的工作原理_2
p+f倍加福传感器的工作原理倍加福漫反射传感器，p+f住要特性压力传感器的温度范围分为补偿温度范围和工作温度范围。
补偿温度范围是由于施加了温度补偿，精度进入额定范围内的温度范围。
工作温度范围是保证压力传感器能正常工作的温度范围。
倍加福漫反射传感器，p+f主要特性的详细介绍倍加福漫反射传感器，p+f主要特性德国倍加福漫反射型光电传感器的种类繁多，其性能也有较大的差异，如何选择较为适用的传感器，做到经济、台理的使用。
1.额定压力范围额定压力范围是满足标准规定值的压力范围，也就是在高和低温度之间，传感器输出符合规定工作特性的压力范围。
在实际应用时传感器所测压力在该范围之内.2.大压力范围漫反射型光电传感器特别容易安装，因为只有传感器要被安装，也不需要反射板，这些传感器主要工作于短距离，具有较高的开关精度，能可靠检测到很细小的物体。
带有背景抑制功能的传感器只在传感器前方特定区域内感应到目标物，传感器会忽略在这个区域以外的物体。
背景抑制传感器对于背景区内的物体不敏感，仍有较好的精度。
带背景分析的传感器经常用于在检测范围内有固定背景下的应用，用这个固定的背景可以对齐或者调节传感器。
大压力范围是指传感器能长时间承受的大压力，且不引起输出待性性改变，特别是半导体压力传感器，为提高线性和温度特性，一般都大幅度减小额定压力范围，因此，即使在额定压力以上连续使用也不会被损坏。
一般大压力是额定压力高值的2 - 3倍。
3.损坏压力倍加福漫反射传感器，p+f主要特性损坏压力是指能够加工在传感器上且不使传感器元件或传感器外壳损坏的大压力。
4.线性度线性度是指在工作压力范围内，传感器输出与压力之间直线关系的大偏离.5.压力退滞为在室温下及工作压力范围内，从小工作压力和大工作压力趋近某一压力时，传感器输出之差。
6.温度范围玉力传感器的温度范围分为补偿温度范围和工作温度范围，补偿温度范围是由于施加了温度补偿，精度进入额定范内的温度范围，工作温度范围是保证压力传感器能正常工作的温度范围德国倍加福漫反射型光电传感器两线制比较简单，一般客户都知道怎么接线，一根线连接电源正，另一个线也就是号线经过仪器连接到电源负，这种是简单的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到源的负，较两线制麻烦一点。
p+f倍加福nbn接近开关工作原理
p+f倍加福nbn接近开关是一种常用的工业自动化传感器，它通过探测金属目标来实现对设备运行状态的监测。
在本文中，我将深入探讨p+f倍加福nbn接近开关的工作原理，从简单到复杂，由浅入深地解释其原理和应用。
1. 简介p+f倍加福nbn接近开关是一种非接触式传感器，它可以在不接触目标的情况下进行检测。
它通常由传感头、电子单元和输出部分组成。
传感头通过电磁感应原理来检测金属目标物的存在或位置，电子单元对传感头进行信号处理和输出控制信号，输出部分则根据检测结果来控制设备的运行状态。
2. 原理p+f倍加福nbn接近开关的工作原理主要基于感应原理。
当金属目标物靠近传感头时，目标物会改变传感头周围的磁场分布，从而引起传感头内部的感应电流。
这个感应电流会被传感头内部的电子单元检测并处理，最终输出一个控制信号，通过这个控制信号来控制设备的开关。
3. 应用p+f倍加福nbn接近开关广泛应用于工业自动化领域。
在流水线生产中，它可以用来监测物料的位置和传送带的运行状态；在机械加工中，它可以用来监测零件的位置和工具的运动状态。
由于其非接触式检测和高灵敏度，p+f倍加福nbn接近开关在工业生产中起着非常重要的作用。
4. 个人观点在我看来，p+f倍加福nbn接近开关作为一种重要的工业传感器，其原理简单而又精密，应用范围广泛且实用性强。
在工业自动化领域，它能够提高生产效率、保障安全生产，并且为工业产业升级提供了强有力的支持。
我认为p+f倍加福nbn接近开关在现代工业中的作用不可忽视。
总结在本文中，我深入探讨了p+f倍加福nbn接近开关的工作原理，并从简单到复杂，由浅入深地解释了其原理和应用。
通过对其感应原理的解释和应用领域的讨论，我希望读者能更加全面、深刻地理解p+f倍加福nbn接近开关的重要性，以及它在工业自动化中的作用。
我也共享了自己对这个主题的个人观点和理解，希望能够引发更多关于工业传感器的讨论和思考。
通过上述分析，我相信读者对p+f倍加福nbn接近开关的工作原理和应用已经有了更深入的了解，并且能够更好地明白其在工业自动化中的重要性。
德国P+F倍加福安全栅优点及防爆等级
德国P+F倍加福安全栅优点及防爆等级德国P+F倍加福安全栅（safety barrier），接在本质安全电路和非本质安全电路之间。
将供给本质安全电路的电压电流限制在一定安全范围内的装置。
德国P+F倍加福安全栅介绍：1、安全栅又称安全限能器，是本安系统中的重要组成部分。
2、安全栅主要有齐纳式安全栅和隔离式安全栅两大类。
3、齐纳式安全栅的核心元件为齐纳二极管，限流电阻及快速熔断丝。
4、隔离式安全栅不但有限能的功能，还有隔离功能，它主要由回路限能单元，信号和电源隔离单元、信号处理单元组成。
5、安全栅的主要功能为限流限压，保证现场仪表可得到的能量在安全范围内。
德国P+F倍加福安全栅应用优点：①隔离式安全栅与齐纳式安全栅相比，虽然价格要高一些，但是它许多优点和特点还是给用户带来许多方便，使越来越多用户偏向的选择隔离式安全栅。
②使用隔离式安全栅，可以将危险区的现场回路信号和安全区回路信号有效隔离。
这样本安自控系统不需要本安接地系统，简化了本安防爆系统应用时的施工。
③使用隔离式安全栅，大大增强了检测和控制回路的抗干扰能力，提高系统可靠性。
④使用隔离式安全栅，允许现场仪表接地，允许现场仪表为非隔离型的。
⑤隔离式安全栅有许多保护功能电路，意外损坏的可能性较小，允许现场仪表带电检修，这样可缩短工程开车准备时间和减少停车时间。
⑥隔离式安全栅有较强的信号处理能力。
如开关量输入状态控制、mV、Pt100变为4～20mA等等。
这样给现场仪表和控制系统的应用提供了更大的方便、合理和有效。
⑦当用户同时应用DCS和ESD时，选用一进二出的安全栅，可以有效地将两个系统隔离开来，避免系统之间互相影响。
⑧回路供电隔离式安全栅既保持有源隔离式安全栅的优点，又有齐纳式安全栅一样的接线方便，不需要另外24V电源供电，特别适合配I/O卡直接供电的DCS系统。
倍加福安全栅防爆等级：在正常工作状态下，1个计数故障或2个计数故障状态下都不会点燃危险气体，回路必须保证在两个计数故障同时出现时仍然保证安全特性。
P+F安全栅资料
P+F安全栅及现场总线产品德国Pepperl+Fuchs公司成立于1945年。
1958年，P+F发明的世界首例本安型接近开关及与之世界的隔离式安全栅使工业防爆应用领域发生了全新的变革。
如今，P+F公司已发展成为世界上最大、最有经验的本安接口生产商。
其安全栅品种之丰富、处理特殊应用难题之能力一直处于世界领先地位。
其产品应用遍及石油、天然气、化工、石化、医药等存在易燃易爆危险场所的工业领域。
P+F积极推动本质安全技术面向现场总线时代的新变革。
P+F远程I/O型隔离栅RPI和本安型远程I/O系统IS-RPI已经开始对本安接口的应用产生深远的影响。
P+F的FieldConnex现场总线产品家族包含了将现场总线主机与现场仪表相连接的全套配件产品，包括各种网桥、现场总线配电器、现场总线中继器、现场总线I/O模盒、接线盒、现场总线安全栅、快速接插件等现场总线产品，更使本安防爆的现场总线全面进入实用阶段。
P+F公司的产品不仅符合德国、欧洲和国际（IEC）标准，其专业化的研究和开发工作，还曾经并继续为这些标准的制定提供依据。
P+F公司的所有生产和开发机构均获得ISO9001质量保证体系认证。
其产品还获得包括美国（FM）、中国（NEPSI）等世界诸多国家的防爆认证。
为确保完善的就近服务，P+F公司的过程自动化部（PA）和工厂自动化部（FA）在世界各主要国家和地区设立子公司和办事处。
在中国，P+F公司在北京、上海设有代表处和子公司，并在广州等全国各主要大城市设有办事机构。
P+F公司不仅仅是防爆技术专家，其经验和创造力还从其产品本身延伸至系统配套方面。
本样本将详述P+F齐纳栅、隔离栅与DCS和ESD控制系统配合的典型方案，并提供现场总线的配电、防爆和连接的典型方案。
P+F公司备有安全栅产品的详细的原版书面样本和CD-ROM样本及多种应用指南。
P+F 隔离栅的优势：轨道供电大部分隔离栅需要供电.当隔离栅使用数量较大时，给隔离栅配电不是一件轻松的工作.为了简化隔离栅的配电，P+F公司发明了轨道供电方式。
p+f倍加福传感器的特点_2
p+f倍加福传感器的特点德国倍加福P+F(Pepperl+Fuchs)接近传感器的工作原理1、概述Pepperl+Fuchs P+F接近传感器可以检测到靠近传感器的金属物体，而无需实际接触目标。
工作原理上，接近传感器大致可分为以下三类：电磁感应使用高频振荡型，电磁磁铁使用型和电容变电容式。
特性：①非接触式检测，以避免损坏传感器本身和目标。
②无触点输出，使用寿命长。
③在有水或油溅出的恶劣环境中稳定检测。
④反应快。
⑤小传感器头，安装灵活。
2、类型(1)根据配置(2)根据测试方法①通用类型：主要检测黑色金属(铁)。
②所有金属类型：在相同的检测距离内检测任何金属。
③有色金属类型：主要检测铝等有色金属。
3、高频振荡型Pepperl+Fuchs P+F接近传感器的工作原理Pepperl+Fuchs P+F电感式接近传感器由高频振荡，检测，放大，触发和输出电路组成。
振荡器传感器检测表面产生交变电磁场。
当金属物体接近传感器检测表面时，金属中的涡流会吸收振荡器能量，从而使振荡减弱并停止。
振荡器振荡和停止振动的两种状态都转换为电信号。
整形放大并转换为二进制开关信号，在功率放大后输出。
以下是详细的介绍：(1)Pepperl+Fuchs P+F通用接近传感器有效振幅变化的程度根据靶的金属的种类而变化，检测距离也根据靶的金属的种类而变化。
(2)所有金属传感器的工作原理所有金属型传感器基本上都是高频振荡型的。
像普通类型一样，它也有一个振荡电路，由于目标电流中感应电流的流失而导致能量的损失，因此会影响振荡频率。
当目标接近传感器时，目标金属类型将增加并且振荡频率将增加。
传感器检测到此变化并输出检测信号。
(3)有色金属传感器的工作原理有色金属传感器基本上是高频振荡类型的。
它具有一个振荡电路，该振荡电路由于感应电流在物体中的流动而导致的能量损耗而影响振荡频率。
当铝或铜之类的有色金属目标靠近传感器时，振荡频率为增高。
当铁等黑色金属物体靠近传感器时，振荡频率会降低。

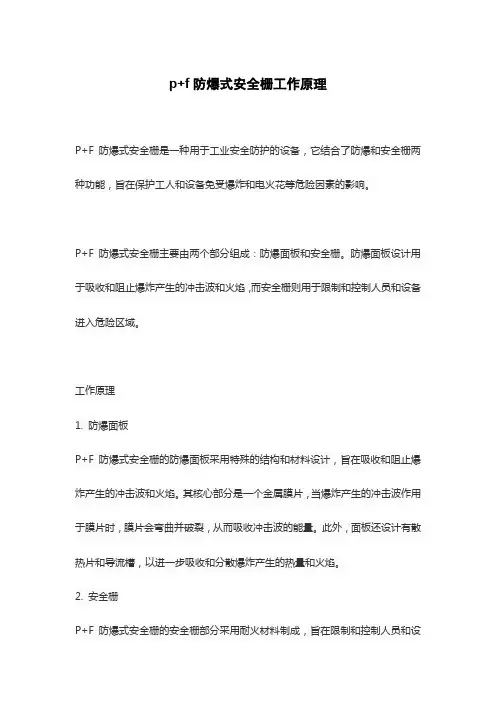

p+f防爆式安全栅工作原理
p+f防爆式安全栅工作原理
P+F防爆式安全栅是一种用于工业安全防护的设备，它结合了防爆和安全栅两种功能，旨在保护工人和设备免受爆炸和电火花等危险因素的影响。
P+F防爆式安全栅主要由两个部分组成：防爆面板和安全栅。
防爆面板设计用于吸收和阻止爆炸产生的冲击波和火焰，而安全栅则用于限制和控制人员和设备进入危险区域。
工作原理
1. 防爆面板
P+F防爆式安全栅的防爆面板采用特殊的结构和材料设计，旨在吸收和阻止爆炸产生的冲击波和火焰。
其核心部分是一个金属膜片，当爆炸产生的冲击波作用于膜片时，膜片会弯曲并破裂，从而吸收冲击波的能量。
此外，面板还设计有散热片和导流槽，以进一步吸收和分散爆炸产生的热量和火焰。
2. 安全栅
P+F防爆式安全栅的安全栅部分采用耐火材料制成，旨在限制和控制人员和设
备进入危险区域。
安全栅通常设置在厂房的入口或设备周围，以形成一个屏障，阻止人员和设备进入爆炸区域。
在爆炸发生时，安全栅可以有效地减少爆炸产生的冲击波和火焰对人员和设备的影响。
3. 联锁装置
为了进一步增强安全性，P+F防爆式安全栅还配备有联锁装置。
这些装置在正常操作时可以保持安全栅处于开启状态，但在发生爆炸时，它们会迅速动作并关闭安全栅，以防止爆炸的冲击波和火焰扩散到安全区域。
P+F防爆式安全栅的工作原理是通过防爆面板吸收和阻止爆炸产生的冲击波和火焰，同时利用安全栅限制和控制人员和设备进入危险区域。
这些设备的设计和制造过程严格遵循相关标准和规范，以确保它们在工业安全防护中发挥最大的作用。
安全栅的工作原理
安全栅的工作原理安全栅是一种常见的工业安全设备，它可以有效地保护人员和设备免受意外伤害。
那么，安全栅是如何工作的呢？接下来，我们将详细介绍安全栅的工作原理。
首先，安全栅通过使用光电传感器或者微波雷达等技术，可以实时监测周围的环境。
当有人员或物体进入安全栅的监测范围时，安全栅会立即做出反应，停止相关机器或设备的运行，以避免发生意外事故。
这种实时监测的方式，可以大大提高工作场所的安全性。
其次，安全栅还可以根据需要进行定制化设置。
通过调整安全栅的监测范围和灵敏度，可以满足不同工作场所的安全需求。
比如，在一些需要频繁进出的场所，可以设置安全栅的灵敏度较低，以免频繁的触发报警；而在一些对安全要求非常高的场所，可以设置安全栅的监测范围较大，以确保全方位的安全保护。
另外，安全栅还可以与其他设备进行联动。
比如，当安全栅监测到有人员或物体进入危险区域时，可以自动触发报警装置，以及时提醒相关人员注意安全。
同时，安全栅还可以与设备的控制系统进行联动，实现设备的自动停机，以确保安全生产。
总的来说，安全栅的工作原理主要包括实时监测、定制化设置和联动控制。
通过这些工作原理的应用，安全栅可以有效地保护工作场所的安全，避免意外事故的发生。
在实际的工业生产中，安全栅已经成为了一种必不可少的安全设备。
它不仅可以保护人员和设备的安全，还可以提高生产效率，降低生产成本。
因此，我们应该充分认识安全栅的工作原理，合理使用安全栅，确保工作场所的安全生产。
通过对安全栅的工作原理的深入了解，我们可以更好地使用和维护安全栅，确保其长期稳定可靠地工作。
同时，我们也可以根据工作场所的实际情况，合理选择和配置安全栅，以达到最佳的安全保护效果。
总之，安全栅作为一种重要的工业安全设备，其工作原理的了解和应用对于保障工作场所的安全生产具有重要意义。
希望通过本文的介绍，读者们能够对安全栅有更深入的了解，从而更好地保护自己和他人的安全。
安全栅的工作原理、作用,安全栅和隔离栅的区别
安全栅的工作原理、作用，安全栅和隔离栅的区分安全栅限制进入现场的能量，即限压限流，使现场线路无论在何种状态下都不会产生火花，从而不会引发爆炸，这种防爆方式就叫本质安全。
我们常见的安全栅有齐纳式安全栅，晶体管安全栅，变压器隔离式安全栅，这些安全栅都是本身的优点，并且都是工业生产中的帮手。
下面随贤集网我为大家介绍安全栅的工作原理、作用，以及和隔离栅的区分。
安全栅是一种统称，分为齐纳式安全栅和隔离式安全栅，隔离式安全栅简称隔离栅。
安全栅的工作原理1.信号隔离器工作原理：首先将变送器或仪表的信号，通过半导体件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。
保证变换后的信号、电源、地之间肯定独立。
2.齐纳式安全栅的工作原理：安全栅的重要功能就是限制安全场所的不安全本领进入不安全场所，及限制送往不安全场所的电压和电流。
齐纳管Z用于限制电压。
当回路电压接近安全限压值时，齐纳管导通，使齐纳管两端的电压始终保持在安全限值以下。
电阻R用于限制电流。
当电压被限制后，适当选择电阻值，可将回路电流限制在安全限流值以下。
保险丝F的作用是防止因齐纳管被长时间流过的大电流烧断而导致回路限压失效。
当超过安全限压值的电压加在回路上时，齐纳管导通，假如没有保险丝，流经齐纳管的电流将无限上升，最后烧断齐纳管，使贿赂失去限压。
为确保贿赂限压安全，保险丝的熔断速度要比齐纳管可能被烧断的速度快十倍。
3.隔离式信号隔离安全栅的工作原理：与齐纳安全栅相比，隔离式安全栅除具有限压与限流的作用外，还带有电流隔离的功能。
隔离栅通常由回路限能单元、电流隔离单元和信号处理单元三部分构成。
回路限能单元为安全栅的核心部分。
此外，辅佑襄助有用于驱动现场仪表的贿赂供电电路和用于仪表信号采集的检测电路。
信号处理单元依据安全栅的功能要求进行信号处理。
安全栅的作用安全栅在很多工业中都是一种不能缺少的安全设备，他重要是处理或使用一些易燃材料，如原油和一些原油的衍生物，酒精，天然气，粉末等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
德国P+F倍加福安全栅工作原理
齐纳式安全栅
齐纳安全栅原理示意图如右图二，它的原理简单、电路实现容易，价格低廉，但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响，并限制了其应用范围，其原因如下：
1．安装位置必须有非常可靠的接地系统，并且该齐纳式安全栅的接地电阻必须小于1Ω，否则便失去防爆安全保护性能，显然这样的要求是十分苛刻并在实际工程应用中难以保证。
2．要求来自危险区的现场仪表必须是隔离型，否则通过齐纳式安全栅的接地端子与大地相接后信号无法正确传送，并且由于信号接地，直接降低信号抗干扰能力，影响系统稳定性。
3．齐纳式安全栅对电源影响较大，同时也易因电源的波动而造成齐纳式安全栅的损坏。
隔离式安全栅
安全栅的主要功能就是限制安全场所的危险能量进入危险场所，及限制送往危险场所的电压和电流。
（2）(1张)
齐纳管Z用于限制电压。
当回路电压接近安全限压值时，齐纳管导通，使齐纳管两端的电压始终保持在安全限压值以下。
电阻R用于限制电流。
当电压被限制后，适当选择电阻值，可将回路电流限制在安全限流值以下。
与齐纳安全栅相比，隔离式安全栅除具有限压与限流的作用之外，还带有电流隔离的功能。
隔离栅通常由回路限能单元、电流隔离单元和信号处理单元三部分组成，基本功能电路如图2所示。
回路限能单元为安全栅的核心部分。
此外，辅助有用于驱动现场仪表的回路供电电路和用于仪表信号采集的检测电路。
信号处理单元则根据安全栅的功能要求进行信号处理。
工业现场一般需要采用两线制传输方式的配电器，既要为诸如压力变送器等一次仪表提供24V 配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或
其它仪表使用。
但一些特殊的工业现场不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花型防爆的性能，可靠地防止电源高压与信号之间的混触，利用电流、电压双重化限制回路，把进入危险场所的能量限制在安全定额以下的具有特殊功能的配电器—安全栅。
隔离式安全栅，基本有检测端安全栅和操作端安全栅两种类型。
检测端安全栅与两线制变送器配套使用；操作端安全栅与电气转换器或电气阀门配套使用。
也有信号输入等类型隔离式安全栅。
由于隔离式安全栅采用了限压、限流、隔离等措施，不仅能防止危险能量从本安端子进入危险现场，提高系统的本安防爆性能，而且还增加了系统的抗干扰能力，大大提高了系统运行的可靠性。
24VDC 电源经DC-AC-DC变换后，输出模块电路所需要的多种电压。
检测端隔离式安全栅的原理是：模块电路将通过本安能量限制电路输入的电流或电压信号转变为0.2-1VDC后，送入模块内进行采集、放大、运算和进行抗干扰处理后，再经变压器调制成输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。
模块还需输出一个隔离的18.5∽28.5VDC电压，通过本安能量限制电路做为供给两线制变送器的工作电压。
本安能量限制电路能限制大电流或高电压的危险信号窜入危险现场。
操作端隔离式安全栅的原理是：将调节器或操作器输出的4-20mA DC信号隔离后再输出4-20mA DC 的信号，通过本安能量限制电路供给电气转换器或现场的电气阀门定位器使用。
安全栅前后图。
