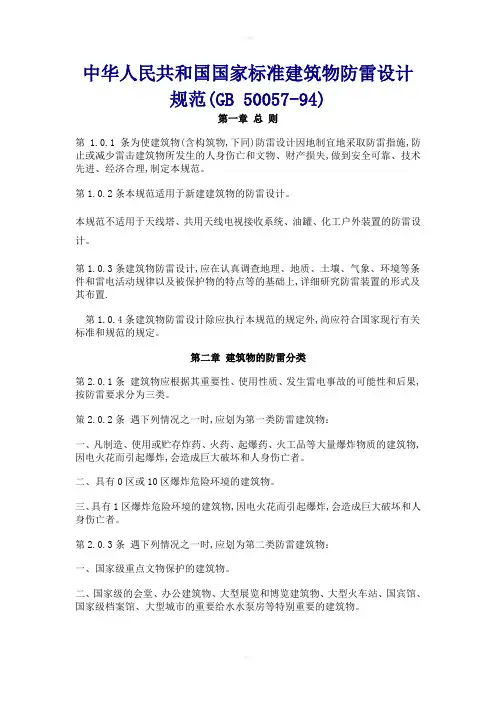

建筑物防雷设计规范
中华人民共和国国家标准建筑物防雷设计规范(GB 50057-94)第一章总则第1.0.1条为使建筑物(含构筑物,下同)防雷设计因地制宜地采取防雷指施,防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失,做到安全可靠、技术先进、经济合理,制定本规范。
第1.0.2条本规范适用于新建建筑物的防雷设计。
本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。
第1.0.3条建筑物防雷设计,应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上,详细研究防雷装置的形式及其布置.第1.0.4条建筑物防雷设计除应执行本规范的规定外,尚应符合国家现行有关标准和规范的规定。
第二章建筑物的防雷分类第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类。
策2.0.2条遇下列情况之一时,应划为第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者。
二、具有0区或10区爆炸危险环境的建筑物。
三、具有1区爆炸危险环境的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者。
第2.0.3条遇下列情况之一时,应划为第二类防雷建筑物：一、国家级重点文物保护的建筑物。
二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子没备的建筑物。
四、制造、使用或贮存爆炸物质的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
五、具有1区爆炸危险环境的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
六、具有2区或11区爆炸危险环境的建筑物。
七、工业企业内有爆炸危险的露天钢质封闭气罐。
八、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
防雷技术规范试题及答案
防雷技术规范试题及答案防雷技术规范单项选择题1、《建筑物防雷设计规范》（GB50057-2010）自起实施。
OA、2010年10月1日B、20H年10月1日（M的泞案）C、2010年4月1日D、2011年4月1日2、国家人民大会堂应划为第类防雷建筑物。
OA、一B、二（正确答案）C、三D、二或三3、有爆炸危险的露天钢质封闭气罐应划为第类防雷建筑物。
OA、一B、二:证确答案）C、三D、二或三4、预计雷击次数为0.05次/a的广州某电影院应划为第类防雷建筑物。
OA、一B、二（正确答案）C、三D、二或三5、具有20区爆炸危险场所的建筑物应划为第类防雷建筑物。
OA、一（正确答案）B、二C、三D、二或三14、国家级档案馆应划为第类防雷建筑物。
（）A、一Bs二（正确答案）C、三D、一或二6、广州某工厂内高度为30m的烟囱应划为第类防雷建筑物。
（）A、一B、二C、三（正确答案）D、二或三7、一排放爆炸危险气体的排风管，当无管帽时，管口上方半径的半球体应处于接闪器的保护范围内。
（）A^2mB、3mC、4m8、第一类防雷建筑物每一根引下线的接地电阻值要求为。
OA、工频接地电阻值V1OCB、工频接地电阻值WOQC、冲击接地电阻值V1OQD、冲击接地电阻值≤10Q—⅛)9、长金属物的弯头、阀门连接处的过渡电阻时•，连接处应用金属线跨接。
OA、小于0.03。
B、小于0.2。
C、大于0.03Q 门丁D、大于0.2。
10、某炸药库，其防闪电感应的接地装置与电气和电子系统的接地装置共用，其接地电阻要求为。
OA、工频接地电阻值B、工频接地电阻值≤10QC、冲击接地电阻值≤4CD、冲击接地电阻值≤10QIk某第一类防雷建筑物，其引入的低压配电线路为架空线经一段电缆换接，在电缆与架空线连接处，应装设的电涌保护器为。
OA、户外型电涌保护器W)B、户内型电涌保护器C、B1型电涌保护器D、C2型电涌保护器12、当树木邻近第一类防雷建筑物且不在接闪器的保护范围内时，树木与建筑物之间的净距不应小于。
简谈建筑物防雷中的土壤电阻率
简谈建筑物防雷中的土壤电阻率1对土壤电阻率的认识土壤电阻率是接地工程计算中一个常用的参数，直接影响接地装置接地电阻的大小、地网地面电位分布、接触电压和跨步电压。
土壤电阻率是决定接地体电阻的重要因素，为了合理设计接地装置，必须对土壤电阻率进行实测，以便用实测电阻率做接地电阻的计算参数。
接地电阻是指电流经过接地体进入大地并向周围扩散时所遇到的电阻。
大地具有一定的电阻率，如果有电流流过时，则大地各处就具有不同的电位。
电流经接地体注人大地后，它以电流场的形式向四处扩散，离接地点愈远，半球形的散流面积愈大，地中的电流密度就愈小，因此可认为在较远处（15～20 m以外），单位扩散距离的电阻及地中电流密度已接近零，该处电位已为零电位。
接地点处的电位U m与接地电流I的比值定义为该点的接地电阻R，R=U m/I。
当接地电流为定值时，接地电阻愈小，则电位U m愈低，反之则愈高。
接地电阻主要取决于接地装置的结构、尺寸、埋人地下的深度及当地的土壤电阻率。
因为金属接地体的电阻率远小于土壤电阻率，故接地体本身的电阻在接地电阻中可以忽略不计。
2土壤电阻率在建筑物防雷设计中的应用2.1接地的定义接地是指电气回路或设备与大地，或与代替大地的导体之间的导电的连接，可以是有意的连接，也可以是无意的连接。
在配电回路或分支回路里，所有的回路和设备都通过导电连接来互相连通，从而减少它们之间的电位差，或将电位差限制到最小值。
在上述定义里，术语“地”是个关键。
接地的主要目的就是保证电气安全。
在雷击防护和为接地故障电流提供返回。
电源通路方面接地是很重要的。
这两个问题都可将回路和地之间加以连接来解决。
通常将一接地棒打人地内就算与大地相连接了。
对于一个建筑物的配电系统，可在靠近电源进线处打一接地棒来接地。
将回路导线与地连接或将设备接地可起到如下作用：提供设备与近处金属物体间的低阻抗连接，以减少人身雷击危险；给接地故障电流提供返回电源的低阻抗通路，使熔断器或断路器得以动作；给雷电感应电流提供低阻抗的对地泄放通路；给静电电荷提供对地泄放通路，以防产生电火花或电弧。
防雷工程中土壤电阻率及其测量
防雷工程中土壤电阻率及其测量摘要：在防雷工程设计和施工前，必须先了解接地装置设置处的土壤电阻率的有关情况，并对其进行测量。
因此，了解和掌握土壤电阻率的一些相关性质及其测量方法，将对接地装置的正确设计起着决定性作用。
关键词：接地电阻；土壤电阻率；测量方法Abstract: in the lightning protection engineering design and before construction, must first understand grounding device set of soil resistivity in the related conditions and the measurement. Therefore, understanding and mastering soil resistivity of some related properties and measurement method, to the correct design docking device plays a decisive role.Keywords: grounding resistance; Soil resistivity; Measurement method土壤电阻率是在防雷工程设计接地装置部分一个重要的参数，它的确定对雷电流尽快地散逸大地，达到足够小的接地电阻及地下部分的合理布局都起到一定的作用。
它沿地层深度的变化规律是选择接地装置形式和决定它的尺寸的主要根据。
土壤电阻率的数值与土壤的结构（如黑土、粘土和沙土等）、土质的紧密程度、湿度、温度等以及土壤中含有可溶性的电解质（如酸、碱、盐等）有关。
由于成份是多种多样，因此不同土壤电阻率的数值往往差别很大[1]。
1影响土壤电阻率的最主要因素1.1湿度含水量对土壤电阻率也有很大影响。
绝对干燥的土壤电阻率可以认为接近无穷大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探究土壤电阻率在建筑物防雷中的运用摘要：建筑物的防雷对于保障建筑的安全与人员的安全十分重要。
近些年来随着科技的发展，建筑物防雷工作各方面都取得了很大的进展。
本文就土壤电阻率在建筑物防雷中的运用进行探讨，论述了土壤电阻率的定义，及其在接地系统中的应用，并对接地系统的施工进行了简单介绍。
关键词：土壤电阻率；建筑物；防雷；运用
1对土壤电阻率的认识
土壤电阻率是接地工程计算中一个常用的参数，直接影响接地装置接地电阻的大小、地网地面电位分布、接触电压和跨步电压。
土壤电阻率是决定接地体电阻的重要因素，为了合理设计接地装置，必须对土壤电阻率进行实测，以便用实测电阻率做接地电阻的计算参数。
接地电阻是指电流经过接地体进入大地并向周围扩散时所遇到的电阻。
大地具有一定的电阻率，如果有电流流过时，则大地各处就具有不同的电位。
电流经接地体注人大地后，它以电流场的形式向四处扩散，离接地点愈远，半球形的散流面积愈大，地中的电流密度就愈小，因此可认为在较远处（15～20 m以外），单位扩散距离的电阻及地中电流密度已接近零，该处电位已为零电位。
接地点处的电位u m与接地电流i的比值定义为该点的接地电阻r，r=u m/i。
当接地电流为定值时，接地电阻愈小，则电位u m愈低，反之则愈高。
接地电阻主要取决于接地装置的结构、尺寸、埋人地下的深度及当地的土壤电阻率。
因为金属接地体的电阻率远小于土
壤电阻率，故接地体本身的电阻在接地电阻中可以忽略不计。
2土壤电阻率在建筑物防雷设计中的应用
2.1接地的定义
接地是指电气回路或设备与大地，或与代替大地的导体之间的导电的连接，可以是有意的连接，也可以是无意的连接。
在配电回路或分支回路里，所有的回路和设备都通过导电连接来互相连通，从而减少它们之间的电位差，或将电位差限制到最小值。
在上述定义里，术语“地”是个关键。
接地的主要目的就是保证电气安全。
在雷击防护和为接地故障电流提供返回。
电源通路方面接地是很重要的。
这两个问题都可将回路和地之间加以连接来解决。
通常将一接地棒打人地内就算与大地相连接了。
对于一个建筑物的配电系统，可在靠近电源进线处打一接地棒来接地。
将回路导线与地连接或将设备接地可起到如下作用：提供设备与近处金属物体间的低阻抗连接，以减少人身雷击危险；给接地故障电流提供返回电源的低阻抗通路，使熔断器或断路器得以动作；给雷电感应电流提供低阻抗的对地泄放通路；给静电电荷提供对地泄放通路，以防产生电火花或电弧。
2.2必须到现场进行勘察测试
我们在进行建筑物的防雷设计之前，必须到现场进行土壤电阻率的勘察和测试，现场分析土壤真实电阻率分层情况。
影响土壤电阻率的因子很多，有土壤类型不同、含水量、含盐量、温度、土壤的紧密程度等化学和物理性质，同时土壤电阻率随时深度变化较横
向变化要大很多。
因此，对测量数据的分析应进行相关的校正。
在进行土壤电阻率测量之前，宜先了解土壤的地质构造，并对所在地土壤电阻率进行估算，有过大体的了解，再对数据进行分析设计。
2.3建筑物防雷设计
接地是避雷技术最重要的环节，不管是直击雷，感应雷或其它形式的雷，都将通过接地装置导入大地。
因此，没有合理而良好的接地装置，就不能有效地防雷。
从避雷的角度讲，把接闪器与大地做良好的电气连接的装置称为接地装置。
接地装置的作用是把雷电对接闪器闪击的电荷尽快地泄放到大地，使其与大地的异种电荷中和。
目前，国际国内防雷理论和工程界比较流行共用接地和等电位连接：共用接地就是把同一建筑物内的许多不同性质的接地装置如防雷地、电气安全接地、交流电源工作地、通信及计算机直流地统统地连接在一起，使之成为一个等电位体；等电位连接是把建筑物内及附近的所有金属物，如混凝土内的钢筋，自来水管、煤气管及其它金属管道、电力系统的零线等用电气连接的方法连接起来（焊接或者可靠的电气连接），使整座建筑物成为一个良好的等电位体。
当雷电来袭时，由于建筑物内部及其附近基本上做到等电位，因而不会发生建筑物内部的设备被高电位反击和人被雷击的事故。
由于采用了等电位连接，对建筑物接地电阻的要求可以放宽。
这一点对干旱、沙漠等土壤电阻率高的地区尤为重要。
所以，在地网设计时应遵循以下原则：尽量采用建筑物地基的钢筋和自然金属接地物统一连接地来作为接地网；尽量以自然接地物为基础，辅以人工接地
体补充，外形尽可能采用闭合环形；应采用统一接地网，用一点接地的方式接地；不同的建筑物对电阻值要求不同，所以我们不能一概采用统一的电阻值设计。
电阻率高的地区，对一般的普通建筑物可以放宽设计的电阻值要求，一般应保证等电位良好。
在电阻率低的地区，我们可以适当减少接地极的数量要求。
在国家相关规范要求的范围内做好接地设施的设计。
对于重要场所、政府机关部门的建筑物就必须严格要求接地电阻值，利用好土壤电阻率变化的情况。
土壤电阻率高的地区应该采取降阻措施，增加接地极或者换土等。
总之，不同的土壤电阻率应该有不同的防雷接地设计方法，不能所有的建筑物都一样。
3 接地系统的施工
埋设接地体的要求；埋设接地体的地点应选择在潮湿、土壤电阻率较低的地方，这样比较容易满足接地电阻要求。
从安全的角度考虑，应尽量放在人们走不到的地方，避免跨步电压的危害。
同时还应注意使接地体与金属物或电缆之间保持一定距离，以免发生击穿事故。
接地线安装：接地线应平直、牢固，不应有高低起伏，非拐弯处不应有弯曲现象。
沿建筑物或构筑物的距离应一致。
跨越伸缩缝和沉降缝应有补偿器。
焊接连接的焊缝平整、不应有裂纹、气孔等缺陷。
螺栓连接应紧密牢固。
接地体安装：应牢固，位置正确。
降低接地电阻的措施：
3.1更换土壤。
此方法是利用电阻率较低的土壤，替换原有电阻率较高的土壤，替换范围一般在接地体周围0.5m内和垂直接地体
三分之一处，但这种取土置换法费时费力。
3.2施放降阻剂。
在接地体周围土壤中加入长效降阻剂，提高接地体周围土壤的导电率。
该法效果明显，但会加速接地体的腐蚀，稳定性低。
3.3外引接地装置。
在建筑物周围内有低电阻率土壤或河流湖泊时，可采用外引接地装置的方法。
但对外引接地装置要经严格的跨步电压计算，要采取预防跨步电压的措施，防止外延处跨步电压伤人，要有防止被破坏的保护措施，要采取多条连接线与主地网可靠连接。
4结语
土壤电阻率应用于建筑物防雷技术已经取得了很大的应用，为了更好的做好防雷工作，我们就需要对其防雷的原理及施工进行熟练掌握，这样建筑防雷工作才能做的扎实有效。
参考文献
[1]林海滨.完善建筑物内部防雷装置设计的实践经验.气象研究与应用.2007.09，15
[2]朱健强.配电系统的防雷保护.华南理工大学.2010.11，15
[3]夏文光，陈堂勇.建筑物及电子信息系统防雷设计探讨.电气应用.2008.02，05
[4]李荣添.建筑物内电子电气设备的防雷设计.机电工程技术.2009.07，15。
