【CN110227364A】一种灭尘用泡沫发生装置【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910347569.8
(22)申请日 2019.04.28
(71)申请人 中国矿业大学地址 221116 江苏省徐州市铜山区大学路1号
(72)发明人 刘送永 徐盼盼 江红祥 沈刚 崔新霞 崔玉明 李洪盛
(74)专利代理机构 南京经纬专利商标代理有限公司 32200代理人 周敏
(51)Int.Cl.B01F 3/04(2006.01)B01F 5/04(2006.01)B01F 15/00(2006.01)B01F 15/04(2006.01)
(54)发明名称一种灭尘用泡沫发生装置(57)摘要本发明公开了一种灭尘用泡沫发生装置，包括泡沫发生系统和泡沫检测系统；所述泡沫发生系统包括：管道混合器，以及与管道混合器出口连接的发泡器，所述发泡器的出口与泡沫检测系统相连。本发明用泡沫发生系统调控出任意配比的泡沫，完成发泡装置的清洗以及响应测试，还能利用泡沫检测系统完成泡沫的性能检测。在此基础上，还可以利用PLC实现数据读取和系统自动化控制。此发明具有使用方便可靠，通用性强等突出优势，提供了寻找具体除尘场合所需泡沫
的配比形式的捷径。
权利要求书1页 说明书4页 附图1页CN 110227364 A2019.09.13
CN 110227364
A1.一种灭尘用泡沫发生装置，其特征在于：包括泡沫发生系统（1）和泡沫检测系统（2）；
所述泡沫发生系统（1）包括：管道混合器（1-20），以及与管道混合器（1-20）出口连接的
发泡器（1-27），所述发泡器（1-27）的出口与泡沫检测系统（2）相连；
所述管道混合器（1-20）的进口并联清水供应源和发泡剂供应源；
所述清水供应源包括：通过清水管路（1-10）顺序连接的水池（1-1）、过滤器（1-2）、螺杆
泵Ⅰ（1-3）、靶式流量计Ⅰ（1-7）、压力变送器Ⅰ（1-8）和单向阀Ⅰ（1-9），所述单向阀Ⅰ（1-9）的出
口连接管道混合器（1-20）的入口，所述螺杆泵Ⅰ（1-3）与变频电机Ⅰ（1-4）传动连接，所述螺
杆泵Ⅰ（1-3）的出口通过旁路Ⅰ（1-6）并联溢流阀Ⅰ（1-5）至水池（1-1）；
所述发泡剂供应源包括：通过发泡剂管路（1-19）顺序连接的发泡剂箱（1-11）、电动三
通球阀Ⅰ（1-30）、螺杆泵Ⅱ（1-12）、靶式流量计Ⅱ（1-16）、压力变送器Ⅱ（1-17）和单向阀Ⅱ
（1-18），所述单向阀Ⅱ（1-18）出口连接管道混合器（1-20）的入口，所述螺杆泵Ⅱ（1-12）与
变频电机Ⅱ（1-13）传动连接，所述螺杆泵Ⅱ（1-12）的出口通过旁路Ⅱ（1-15）并联溢流阀Ⅱ
（1-14）和电动三通球阀Ⅱ（1-31）后至发泡剂箱（1-11）；
所述电动三通球阀Ⅰ（1-30）第三个接口通过回流管路Ⅰ（1-29）连接至过滤器（1-2）的出
口；
所述发泡器（1-27）的进口还并联高压气体供应源；所述高压气体供应源包括通过气体
管路（1-26）顺序连接的空压机（1-22）、靶式流量计Ⅲ（1-23）、压力变送器Ⅲ（1-24）和单向
阀Ⅲ（1-25）；
所述泡沫检测系统（2）包括：与发泡器（1-27）出口连接的观察管（2-1），所述观察管（2-
1）通过泡沫管路（1-28）依次与压力变送器Ⅳ（2-2）、靶式流量计Ⅳ（2-3）、电动三通球阀Ⅲ
（2-5）、电动三通球阀Ⅳ（2-6）和泡沫储蓄罐（2-7）连接；
所述电动三通球阀Ⅱ（1-31）的第三个接口通过回流管路Ⅱ（1-32）与废液池（1-33）连
接；所述电动三通球阀Ⅲ（2-5）的第三个接口通过回流管路Ⅲ（2-4）与废液池（1-33）连接；
所述电动三通球阀Ⅳ（2-6）的第三个接口通过应用通路（2-8）直通外部应用场所。
2.根据权利要求1所述的灭尘用泡沫发生装置，其特征在于：所述观察管（2-1）是透明
硬质塑料。
3.根据权利要求1所述的灭尘用泡沫发生装置，其特征在于：还包括PLC自动控制系统，
PLC模块输入端分别连接有：靶式流量计Ⅰ（1-7）、靶式流量计Ⅱ（1-16）、靶式流量计Ⅲ（1-
23）和靶式流量计Ⅳ（2-3），以及压力变送器Ⅰ（1-8）、压力变送器Ⅱ（1-17）和压力变送器Ⅲ
（1-24）；
所述PLC模块输出端分别连接有：变频电机Ⅰ（1-4）、变频电机Ⅱ（1-13）和空压机（1-22）
以及电动三通球阀Ⅰ（1-30）、电动三通球阀Ⅱ（1-31）、电动三通球阀Ⅲ（2-5）和电动三通球
阀Ⅳ（2-6）。
4.根据权利要求1所述的灭尘用泡沫发生装置，其特征在于：所述发泡器（1-27）空腔的
进口处设置有扰流板，在扰流板的后方设置有挡板和螺旋叶片，所述发泡器（1-27）的中心
轴线上设有若干个贯穿的通孔。
5.根据权利要求1所述的灭尘用泡沫发生装置，其特征在于：所述观察管（2-1）的外部
设有便于观察和记录泡沫流变特性的高速摄像机。权 利 要 求 书1/1页
2CN 110227364 A
高倍泡沫灭火系统的原理
高倍泡沫灭火系统的原理
高倍泡沫灭火系统是一种常见的灭火装置，其原理是利用泡沫的物理特性来扑灭火灾。下面是高倍泡沫灭火系统的工作原理：
1. 泡沫生成：高倍泡沫灭火系统通过混合水和泡沫液（通常是一种特殊的泡沫浓缩剂）来生成泡沫。这种泡沫液中含有表面活性剂和稳泡剂，能够使泡沫稳定并具有灭火性能。
2. 气泡扩散：泡沫液通过喷嘴或喷头喷出，形成大量的气泡。这些气泡具有较大的表面积，能够迅速吸附燃烧区域的热量，并将其隔离。
3. 窒息作用：泡沫中的气泡会迅速膨胀，形成一层覆盖在燃烧物表面的泡沫层。这层泡沫层能够隔离氧气，阻止燃烧物与空气接触，从而削弱或消除火焰。
4. 冷却效应：泡沫中的水分能够吸收燃烧区域的热量，通过蒸发和蒸发吸热的过程，降低燃烧物的温度，从而达到灭火的效果。
总的来说，高倍泡沫灭火系统通过泡沫的窒息作用、隔离作用和冷却作用来扑灭火灾。它适用于各种类型的火灾，特别是液体火灾和可燃气体火灾。
泡沫灭火系统的工作原理和几种分类
1 泡沫灭火系统的工作原理和几种分类
泡沫灭火系统是一种特殊的灭火系统，通过喷洒泡沫来灭火，广泛应用于工厂、仓库、商场、机场、码头等场合。泡沫灭火系统的工作原理是将泡沫液混合气体喷射到液体燃料表面，形成一层阻隔层，隔绝燃料与空气的接触，从而达到灭火的目的。
泡沫灭火系统根据其工作原理和使用场合的不同可以分为以下几种分类：
1. 水泡沫灭火系统
水泡沫灭火系统是最常见的一种泡沫灭火系统，由泡沫发生器、泡沫箱、泡沫排水管和水源组成。水泡沫灭火系统的工作原理是将空气和液体混合以形成泡沫，喷射泡沫灭火剂到着火物表面，随着时间的推移泡沫会愈加稠密，从而遏制着火处火焰的扩散。这种系统不仅能够灭火，还可避免火势继续蔓延造成更多损失。
2. 干粉泡沫灭火系统
干粉泡沫灭火系统常常被运用于覆盖面积较大的着火现场。这种系统结合了干粉剂以及泡沫剂，既能隔离空气的供应，又能有效排出粉末制品，从而控制火源，并防止火势升级。
3. 压缩空气泡沫灭火系统
这种系统主要采用压缩空气喷出泡沫，本质上和其他类型的泡沫灭火系统相同，但是在应对各种消防应急场景中，特别是工厂火灾应急，空气泡沫灭火系统表现更出色。这种系统具有可靠的性能 2 和能力，可以在着火现场创造大规模的泡沫作战环境，通过方式多样的灭火措施，末端喷头完全展示了泡沫灭火系统的永久优势。
总体而言，泡沫灭火系统是基于泡沫的作用原理制成的一种消防设备，能有效地将火灾控制在短时间内，避免火势进一步蔓延，是消防领域一种有效的防火工具。

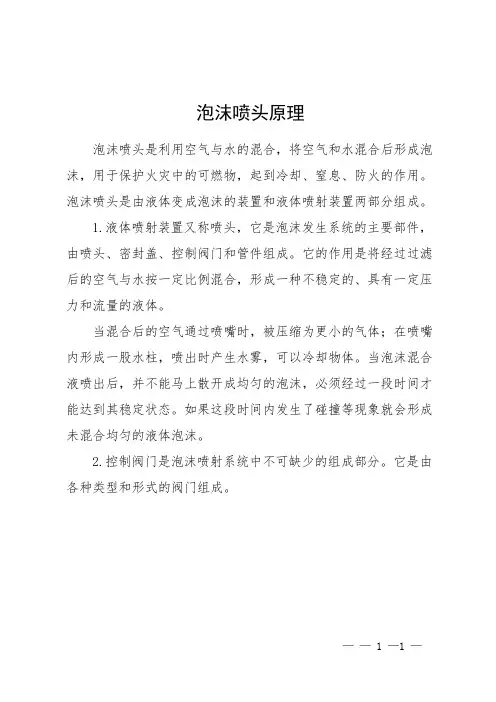

泡沫喷头原理
