徕卡TC905说明书[1]
徕卡（LEICA）TC9051、基本技术参数以下叙述适合徕卡TC905全站仪，TC605、TC805与此相似。
1.1 主要技术指标水准器灵敏度：圆水准器4＇/2mm电子水准器： 5"激光对中器：精度0.8mm/1.5m 光斑直径 2.5mm/1.5m 补偿器：液体双轴补偿器显示屏：液晶4*16字符自动改正：视准误差垂直度盘指标差地球曲率及折光差垂直轴双向倾斜内部存储器：3000个点观测值或4000个点坐标通讯接口：RS232仪器重量：TC605 4.3kgTC805 5.6kgTC905 5.6kg工作温度：-20℃—+50℃TC905及其键盘1.3 仪器的整置1.3.1 检视当您打开仪器箱时，首先检查仪器外观是否完好，附件是否齐全。
仪器箱内应有如下物品：①仪器；②使用手册；③防护罩；④改针；⑤内6角扳手；⑥TCTOOLS软件磁盘；⑦备用电池；⑧数据传输电缆。
1.3.2 整置仪器仪器应置于GST20三脚架之上，采用激光对中器整平对中，对中方法如下：①按住键2秒钟以上，激活激光对中器，此时显示屏出现电子水准器，地面可见红色激光斑点；②调节脚螺旋使电子水准器居中，同时使激光斑点对准地面点位中心；③按键关闭激光对点器，准备进行正常测量。
2、键盘介绍键盘按功能类别分为四组，各组用不同的颜色加以区分：灰色组—固定键；橙色组—功能键；绿色组—控制键；黄色组—输入键…3、配置菜单在开始测量之前，应通过“CONFIG MENU”对仪器进行配置，以便使仪器处于正确的工作状态。
3.1配置菜单按住键超过2秒即可进入配置菜单“CONFIG MENU”。
见附图1。
3.2输入距离改正数按住键超过2秒进入配置菜单“CONFIG MENU”，选择“1.PPM/MM”并确认，显示界面如下：输入相应的ppm和mm值。
ppm为温度气压改正值，单位为mm/km；mm为棱镜常数，单位为mm，通常莱卡的棱镜常数为0。
3.3仪器误差的检验与调整首先整置仪器，在100米以外设置觇牌。
进入配置菜单“CONFIG MENU”，选择“2.CALIB”并确认，显示界面如下：3.3.1垂直度盘指标差选择并进入“1.V-INDEX”，竖盘指标差检验与校正界面显示如下：回车确认后显示：瞄准90度左右的觇牌，回车后显示：更换盘位，瞄准照准点，回车后显示：显示新的竖盘指标差，回车后即采用新值。
3.3.2照准轴误差照准轴误差是视准轴与横轴不正交所产生的误差，其测定与改正过程与垂直度盘指标差类似，这里不再赘述。
并非在每次测量前必须进行上述2项仪器误差的检验，定期作检验即可。
3.4单位及角度参数按住键超过2秒进入配置菜单“CONFIG MENU”，选择“5.UNITS”并进入，界面显示如下：用键移动光标到相应项，按键选择操作，按键确认选择。
选择操作及涵义见下表：3.5自动开关设置按住键超过2秒进入配置菜单“CONFIG MENU”，选择“7.ON/OFF”进入，界面如下：用键移动光标到菜单的相应项，按键可更改选择，按键确认。
3.5.1 BEEP设置键鸣功能选择，可以设置为关闭“OFF”，开机时自动设置为“ON”。
3.5.2 BEEP90°设置如设置为“ON”，则当水平角为90°的整数倍时有蜂鸣声音。
3.5.3 COMP（补偿器）设置在仪器的适当的整平精度内，当补偿器设置为COMP=OFF时，垂直角测量是想对于竖轴的，当补偿器设置为COMP=ON时，垂直角测量是想对于铅垂线的。
正常使用时应设置成：COMP=ON。
3.5.4 HzCOMP设置若设置HzCOMP=ON，则能自动改正竖轴倾斜对水平方向观测值的影响。
3.5.5 HZcoll设置当HZcoll=ON时，各方向观测值能自动进行照准轴误差改正；反之，不进行改正。
3.5.6 AUToff设置当AUToff=ON时，在停止操作10分钟后自动关机。
开机时AUToff自动激活为：“ON”。
4、主菜单4.1主菜单见附图24.2设置水平角（SET HZ）将某一水平方向设置成任意角度（如：10°22＇36"），操作如下：按键进入“MENU”，选择并进入“1.SET HZ”，显示界面如下：键入10°22＇36"，按键确认，界面显示为：精确瞄准照准点，按键确认即可。
4.3显示电子水准器（LEVEL）按键进入“MENU”，选择并进入“2.LEVLE”，电子水准器显示如下：此功能用于检查仪器是否精确整平。
4.4数据管理（DATA MANAGER）DA TA MANAGER包含如下功能：INPUT 输入编码和坐标FIND 搜寻点号VIEW 显示存储数据DELETE PNT 删除单个数据DELETE ALL 删除整个文件4.4.1输入坐标和编码（INPUT）按键进入“MENU”，选择并进入“3.DATAMANAGER”，界面显示如下：坐标由键盘输入，增加到固定点文件中，编码也可添加到编码表中。
⑴坐标输入（COORDS）进入“1.INPUT”中的“1.COORDS”,界面显示如下：输入点号、坐标、高程后，按确认显示内容的正确性，存储坐标即可。
⑵编码输入（CODES）进入“1.INPUT”中的“2.CODELIST”,界面显示如下：在每一行输入并确认，最后出现如下显示：Yes：添加编码到原编码表中，no：返回输入模式，不记录。
用键更改选择。
回车确认即可。
4.4.2 搜寻点号（FIND）该项功能搜寻并显示点的数据，按键进入“MENU”，选择并进入“3.DATAMANAGER”，界面显示如下：选择并进入“2.FIND”，界面显示如下：用键选择搜寻区域“OBSERV”或“COORDS”，确认后提示输入要搜寻的点号：输入新点号覆盖旧点号，在区域内进行搜寻，搜寻到点的记录后即将该点数据进行显示。
4.4.3显示存储数据（VIEW）该功能可单独的显示OBSERV、COORDS、CODELIST数据，按键进入“MENU”，选择并进入“3.DATAMANAGER”中的“3.VIEW”，界面显示如下：选择并确定显示区域，如选择“1.OBSERV”,界面显示如下：用于查找需要显示的数据块，用以显示某一数据块的具体数据内容。
4.4.4删除单个数据（DELETE PNT）按键进入“MENU”，选择并进入“3.DA TAMANAGER”中的“4.DELETE PNT”，界面显示如下：选择要删除的点所在区域，如选择“1.OBSERV”,界面显示如下：用于查找需要删除点的点号，确认后显示：选择“yes”并确认，即可删除“45”号点的测量数据。
4.4.5删除整个文件（DELETE ALL）可以一次将OBSERV、COORDS或CODELIST的整个文件删除，按键进入“MENU”，选择并进入“3.DATAMANAGER”中的“5.DELETEALL”，界面显示如下：用于选择需要删除的区域，确认后显示：用选择“yes”，确认后即完成了区域的数据删除。
4.5 EDM配置（EDM CONF）EDM配置只有在TC805和TC905上才有，按键进入“MENU”，选择并进入“4.EDMCONF”，界面显示如下：键用以改变参数的选择。
4.5.1EDMmod（EDM测距模式）导向光功能为仪器的可选件，通过键选择导向光的开与关。
4.5.3INTENS（导向光强度）EGL导向光强度可以设置为0、1、2三档。
4.5.4RETTAP（反射片）该项只有TC805和TC905上才有，主要是选择不同类型的反射器：ON：选择retro tape为反射器；OFF：选择棱镜为反射器。
5、应用程序为方便用户的工作，将一些常用的应用程序固化到仪器内部。
5.1程序菜单5.2设定任务和操作信息（SET JOB）略。
5.3设置测站坐标与定向（SET STATION）按键进入“PROG”，选择并进入“2.Set Station”，界面显示如下：该显示为通过键盘输入测站点坐标，当然如果内存中有测站点的存储，也可以通过键切换为从内存中读取测站点坐标。
本例为通过键盘输入测站点坐标。
输入点号和仪器高值，按键后输入测站点坐标和高程：按键后存储输入的数据，并显示测站数据以供核对：按键后程序自动进入“ORIENTATION”，即进入水平度盘定向：按键选择手工输入（Keyb）定向点坐标或从内存输入（IntMem）定向点坐标或直接输入角度（Angle）三种方式之一。
输入定向点数据后按显示：暂短显示“Orientation is set（定向完成）后，仪器完成了设置测站和水平度盘定向，返回到PROG菜单。
设置完测站坐标和水平度盘定向后，便可以进行坐标测量和坐标放样等工作。
5.4自由测站（FREE STATION）略。
5.5放样（SETOUT）在放样开始之前，需要正确地设置测站并进行仪器定向。
按键进入“PROG”，选择并进入“4.Setout”，界面显示如下：此时显示的是测站点坐标，仅供检核，不能更该。
按后进入放样准备状态：按键后提示输入待放样点参数：按键选择手工输入（Keyb）放样点坐标或从内存输入（IntMem）放样点坐标，之后再输入点号（Pt）、目标高（hr）和高程放样的高程改正数（off）。
瞄准棱镜按键后显示放样点改正数：转动仪器使=0°00＇00"，按键重复测距，直到使=0，按键，选择下一放样点。
5.6对边测量（Tie Distance）利用对边测量程序，可测定或解算两目标点间的距离、高差和方位，在放样开始之前，需要正确地设置测站并进行仪器定向。
按键进入“PROG”，选择并进入“5.Tie Distance”，界面显示如下：此时显示的是测站点坐标，仅供检核，不能更改。
按后显示：按选择欲输入的方法（keyb、IntMem、Online），Online为直接观测照准点测定，IntMem为从内存坐标中读入解算，keyb为手工输入坐标解算，三种方法可以联合使用。
若选择keyb，则输入：测量点点号、棱镜高，按后界面如下：此时通过键盘输入第一点的坐标及高程，按键继续下一个点（2号点）。
再次按键后，界面如下：输入对边测量2号点的数据，步骤与1号点一样。
按键后界面显示如下：本程序支持多边形测量，即计算最后两个点之间的距离、高差、方位角，这两点不论是直接观测，还是手工输入，或是从内存中选择都可以。
按键退出对边测量程序。
5.7面积计算（Calc Area）面积计算程序可以计算由直线构成的多边形面积。
点数不限，这些点可以是Online、IntMem、keyb之一或组合。
按键进入“PROG”，选择并进入“6.CalcArea”，界面显示如下：此时显示的是测站点坐标，仅供检核，不能更改。
确认后显示：回车后确认点的输入方式（选择Keyb.），按键显示如下：按键，提示输入坐标：按键确认输入内容，再按键输入新点数据。
莱卡使用说明
Leica FlexLine plus快速操作指南版本 2.0中文2 FlexLine plus, 仪器重要信息1仪器重要信息请在使用仪器或附件前，先阅读USB存储器中的用户手册，并按照手册说明进行操作。
妥善保管，供日后参考！使用范围•测量水平角和垂直角。
•测量距离。
•可见的方向和竖轴照准。
FlexLine plus , 仪器重要信息3激光产品仪器包含以下激光产品：*可选激光产品•EDM 和激光对点器的分类符合IEC 60825-1(2007-03)。
•EGL 分类符合IEC 62471 (2006-07).ƽ小心从安全角度看，3R 预防：1)避免眼睛直视激光束。
2)不要用激光束照射他人。
激光产品激光类别EDM (电子距离测量)模块•使用棱镜测量1类•无棱镜测量3R 类EGL (电子导向光)*无害激光对中器2类4 FlexLine plus, 仪器重要信息ƽ小心从安全角度，2类激光产品对眼睛是有危害。
预防：1)避免凝视激光束。
2)避免将激光束打向他人。
激光孔径位置a)LED激光红色(EGL)b)LED激光黄色(EGL)c)激光光束(EDM)d)激光光束(激光对点)e)激光光束出口(激光对点)符合国家规定符合国家规定在此，Leica Geosystems AG，申明仪器符合欧洲执行标准中所要求的要点及其他相关的规定。
对规范遵守的声明可在网站/ce中查询。
•FCC 第15部分 (仅适用于美国)•在此，Leica Geosystems AG，申明产品符合1999/5/EC 执行标准中的要点及其它相关规定。
对规范遵守的声明可在网站 /ce中查询。
依照欧洲执行标准 1999/5/EC (R&TTE) 1 级设备可以无限制地在任何欧洲经济区成员国的市场中销售及维修。
15部分或欧洲执行标准 1999/5/EC 没有包含某些国家的规定，则在这些国家使用时应首先取得批准。
FlexLine plus, 仪器重要信息56 FlexLine plus, 仪器构成2仪器构成仪器部件（1/2）a)粗瞄器b)装有螺钉的可分离式提把c)集成电子测距模块(EDM)的物镜 EDM激光束发射口d)竖直微动螺旋e)开关键f)触发键g)水平微动螺旋h)显示屏幕i)第二面键盘*；与第一面键盘相同*对于TS02 plus可选仪器组件（2/2）j)望远镜调焦环k)目镜；调节十字丝l)电池盖m)RS232串口n)脚螺旋o)显示屏幕p)键盘FlexLine plus, 仪器构成78 FlexLine plus, 仪器构成仪器部件（1/2）a)USB存储器和USB电缆接口b)蓝牙天线c)粗瞄器d)装有螺钉的可分离式提把e)电子导向光(EGL)*f)集成电子测距模块(EDM)的物镜。

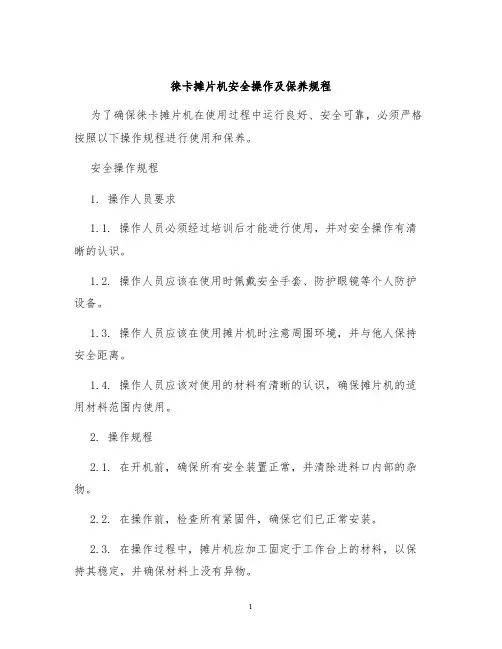

徕卡摊片机安全操作及保养规程
徕卡摊片机安全操作及保养规程为了确保徕卡摊片机在使用过程中运行良好、安全可靠，必须严格按照以下操作规程进行使用和保养。
安全操作规程1. 操作人员要求1.1. 操作人员必须经过培训后才能进行使用，并对安全操作有清晰的认识。
1.2. 操作人员应该在使用时佩戴安全手套、防护眼镜等个人防护设备。
1.3. 操作人员应该在使用摊片机时注意周围环境，并与他人保持安全距离。
1.4. 操作人员应该对使用的材料有清晰的认识，确保摊片机的适用材料范围内使用。
2. 操作规程2.1. 在开机前，确保所有安全装置正常，并清除进料口内部的杂物。
2.2. 在操作前，检查所有紧固件，确保它们已正常安装。
2.3. 在操作过程中，摊片机应加工固定于工作台上的材料，以保持其稳定，并确保材料上没有异物。
2.4. 操作过程中，要遵守从低速到高速的顺序调节速度，不可突然改变进给速度。
2.5. 操作过程中，不可用手将材料从进料口放入进给轮，应该使用专用夹具或工具进行操作。
3. 停机操作3.1. 停机后，要立即关闭电源开关并清空机器内积存的材料。
3.2. 清理碎片时，禁止直接用手清理，应该使用专用工具进行清理。
3.3. 在清理完毕后，要确保所有周边设备正常运行，并确认机器正常。
保养规程1. 机器清洗1.1. 摊片机的内部杂物应该定期被清理，用清洁剂轻轻喷洒并用毛刷擦拭，清洁详细的操作步骤请查看使用说明。
1.2. 在清理过程中，应该注意不要将水或清洁剂溅到电控板或机器的电器部分上。
2. 机器润滑2.1. 在机器初始运行前，应在机器所需润滑部位注入正确的润滑油，以确保所有运动部件都得到适当的润滑。
2.2. 润滑油应定期更换，可根据需要更换不同的润滑油，或根据机器使用时间周期来规定更换时机。
3. 维护保养3.1. 所有耗材在使用过程中应进行及时更换，如刀片磨损严重或变形，应及时更换。
3.2. 机器的维护应该根据机器的使用时间周期，制定计划，并按计划进行。
徕卡测距仪使用说明书
徕卡测距仪使用说明书徕卡测距仪使用说明书:一、使用前的准备,一,电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮～向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖～安装底座和卡扣。
当电池的电压过低时～显示屏上将持续闪烁显示电池的标志{B～21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池,建议不要使用充电电池,。
3、当长时间不使用仪器时～请取出电池～以避免电池的腐蚀。
更换电池后～设置和储存的值都保持不变。
,二,多功能底底座固定挡板可以在下面的测量情况下使用:边缘测量～将固定挡板拉出～直到听到卡入的声音。
1、从2、从角落测量～将固定挡板拉出～直到听到卡入的声音～轻轻将固定挡板向右推～此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置～并将自动设置测量其准点。
,三,内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离～激光点会显示在十字线的正中。
而在30米以下的测量距离～激光点不在十字线中间。
,四,气泡一体化的水泡使仪器更容易调平。
,五,键盘1、开/测量键2、第二级菜单功能3、加+键4、计时,延迟测量,键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量,勾股定律,键13、减-键14、BLUETOOTH ,六,显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位～包括乘方立方,2/3,11、顶的面积12、墙面积13、3个额外显示,如:测量中间值,14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能,一,设置在菜单中可以改变设置～并将其长久保存～并在关机和更换电池后不改变。
徕卡TC905说明书
照准轴误差是视准轴与横轴不正交所产生的误差，其测定与改正过程与垂直度盘指标差 类似，这里不再赘述。
并非在每次测量前必须进行上述 2 项仪器误差的检验，定期作检验即可。 3.4 单位及角度参数
按住 键超过 2 秒进入配置菜单“CONFIG MENU”，选择“5.UNITS”并进入，界 面显示如下：
键
功能
选择功能及输入下一行
改变数据显示行
选择功能及输入上一行 改变数据显示行
光标左移 便于数字的输入与参数选择
光标右移 便于数字的输入与参数选择 用于更改选项 2.4 输入键（黄色） 键
数字与字符的输入键 …
小数点和字符
正负号转换
确认 中断激活功能 删除错误信息 退出
3、配置菜单
在开始测量之前，应通过“CONFIG MENU”对仪器进行配置，以便使仪器处于正确的 工作状态。
在每一行输入并确认，最后出现如下显示：
Yes：添加编码到原编码表中，no：返回输入模式，不记录。用
确认即可。 4.4.2 搜寻点号（FIND）
键更改选择。回车
该项功能搜寻并显示点的数据，按 “3.DATAMANAGER”，界面显示如下：
键 进 入 “ MENU ”， 选 择 并 进 入
选择并进入“2.FIND”，界面显示如下：
3.5.4 HzCOMP 设置 若设置 HzCOMP=ON，则能自动改正竖轴倾斜对水平方向观测值的影响。
3.5.5 HZcoll 设置 当 HZcoll=ON 时，各方向观测值能自动进行照准轴误差改正；反之，不进行改正。
3.5.6 AUToff 设置 当 AUToff=ON 时，在停止操作 10 分钟后自动关机。开机时 AUToff 自动激活为：“ON”。
(整理)徕卡测距仪使用说明书
徕卡测距仪使用说明书：一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池（建议不要使用充电电池）。
3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。
2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离，激光点会显示在十字线的正中。
而在30米以下的测量距离，激光点不在十字线中间。
（四）气泡一体化的水泡使仪器更容易调平。
（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。
莱卡T操作说明书
莱卡T操作说明书篇一：Leica 500系列简明操作手册Leica 500系列简明操作手册1. 主要设备及配件1.1基准站主要配置1.2流动站主要配置2. 接收机的安装及连接2.1接收机的面板和指示灯SR530接收机前面板：徕卡500系统的其他部件都与GPS接收机相连。
TR500终端可直接插在接收机上或用一根电缆与接收机的终端口相连。
安置在一个保护盒中的电台也可直接插在接收机的一侧。
或者不用保护盒，通过一根电缆与Port1或Port3相连。
天线通过ANT接口与接收机相连。
外接电源可以通过一根电缆与接收机的Port2口相连。
接收机指示灯状态及含义：下面为指示灯示意图，LED指示灯位于接收机的顶部，只有在未接TR500时才能看得到。
2.2 RTK测量时基准站的连接安置步骤：1．架好三脚架。
2．在三角架上安置三角基座并整平。
3．在三角架上安置支架并锁紧。
4．在支架上架设天线。
5．检查三角基座是否仍然水平。
6．将量高尺插入支架的插孔。
7．用GEV120天线电缆连接GPS接收机和天线。
8．在接收机中装上GEB121电池。
9．如果需要在接收机上连接TR500终端。
10．在接收机中插入PC闪存卡。
11．电台天线支架夹住GPS天线适配器上，用螺旋桨电台天线固紧在天线支架上。
12．将电台天线与GPS接收机相连。
13．用1.2米电缆联结电台天线和电台。
14．使用接收机上的开关按钮开机。
2.3 RTK测量时流动站的连接安置步骤：1．对中杆上下两部分旋紧成一个整体。
2．将把手套入对中杆，安上TR500支架并旋紧螺旋。
3．将GPS天线安置在对中杆的顶部。
4．将TR500插入支架正确位置。
5．接收机中插入PC卡和GEB121电池。
6．将微型背包里的接收机前面板朝上，电池向外。
将接收机周围的带子束紧。
7．用两根天线电缆将接收机和GPS天线连接在一起，将电缆从电缆扣中穿过，并从微型背包底部开着的中穿出来，从微型背包中拉出所需长度的电缆，将电缆扣收紧。
徕卡徕卡测量显微镜安全操作及保养规程
徕卡徕卡测量显微镜安全操作及保养规程1. 引言徕卡徕卡测量显微镜是一种常用的实验室设备，广泛应用于生物学、医学、物理学等领域。
为了确保设备的正常运行和延长使用寿命，正确的操作和适当的保养非常重要。
本文档将介绍徕卡徕卡测量显微镜的安全操作规程以及保养要点。
2. 安全操作规程2.1 准备工作在使用徕卡徕卡测量显微镜之前，需要进行以下准备工作： - 保证工作区域安全整洁，避免杂物堆放。
- 确保设备稳固放置在平坦的台面上。
- 检查电源线是否连接稳固，插头是否完好。
- 检查显微镜光源是否正常工作。
2.2 操作步骤正确的操作徕卡徕卡测量显微镜可以保证观察到清晰的图像，并确保个人安全。
以下是操作步骤的简要说明： 1. 打开显微镜电源并调整亮度。
2. 调节目镜和物镜，使得目标物体清晰可见。
3. 使用焦距调节按钮调整焦距，以获得更清晰的图像。
避免过度调节导致破坏物镜。
4. 使用准确的测量标尺对目标物体进行测量。
5. 使用标本盖片保护目标物体，避免触碰镜头或者目标物体。
6. 使用移动平台进行样本移动，避免使用手指直接触碰样本或镜头。
7. 使用合适的孔径和倍率进行观察，避免使用过大倍率导致图像模糊或畸变。
2.3 注意事项在操作徕卡徕卡测量显微镜之前，需要注意以下事项： 1. 镜头和样本可能会产生热量，避免触碰以防烫伤。
2. 在操作过程中，尽量避免震动和冲击，以免影响图像质量。
3. 注意保持适当的姿势，避免长时间弯腰或者歪曲身体造成不适。
4. 在调节焦距时，轻轻旋转，避免过大力度的调整。
3. 保养规程适当的保养可以延长徕卡徕卡测量显微镜的使用寿命，并保证其正常工作。
以下是一些保养要点： 1. 定期清洁镜头和样本盖片，使用干净而柔软的棉纱或者镜头纸轻轻擦拭。
2. 避免使用有机溶剂或强酸碱溶液清洁镜头，以免损坏镀膜和镜片。
3. 存放在干燥、通风的环境中，避免受潮或过热。
4. 定期检查电源线和插头的连接情况，并保持清洁干燥。
Leica DISTOTM A5激光测距仪操作规范
1 目的规范Leica DISTO TM A5激光测距仪操作程序，正确使用仪器，保证检测工作顺利进行，检测数据正确。
2 适用范围适用于距离的测量、面积和体积的计算、测量值的储存。
3 职责3．1 操作人员按照本规程操作仪器，对仪器进行日常维护，做使用登记。
3．2 保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。
3．3 科所负责人负责仪器综合管理。
4 工作程序4．1 仪器配件4．1．1 Leica DISTO TM A5激光测距仪（1只）4．1．2 5号电池（2节）4．2 仪器操作步骤4．2．1 电池的装入/更换打开仪器尾部的固定挡板，向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖，安装或更换电池。
养老电池盒盖，安装底座和卡扣。
（当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，19}，此时应及时更换电池）4．2．2 测量4．2．2．1 单个距离测量按（DIST）键，打开激光束。
将仪器对准所要测量的目标并再次按距离（DIST）键。
测量所得距离数据将立即以指定的单位显示在晃示屏上。
4．2．2．2 最小/最大值测量该功能能够测量以某一固定点为起点的最小和最大距离，并测量间隔距离（该功能一般被用于测量对角线距离（最大值）和水平距离（最小值））。
按住距离（DIST）键，直到听到一声蜂鸣声，此后仪器进入持续测量模式。
然后缓慢将激光在所测目标来回上下多次扫射。
再一次按距离（DIST）键，终止持续测量模式。
测量所得最大或最小距离将显示在屏幕上的主值显示区。
4．2．3 函数4．2．3．1 加/减对两个或多个测量值进行加减运算，过程为：测量值+ / - 测量值+ / - 测量值+ / - ……=测量结果。
按（=）键结束测量过程，并将运算结果显示在主显示区，最近一个测量值将显示在最上面。
按清除（CLEAR）键取消最近一次操作。
（面积和体积测量值也可进行类似加/减过程）4．2．3．2 面积测量4．2．3．2．1 按一下面积/体积（方块体图案）键，选中面积函数。
徕卡全站仪测量功能介绍和使用方法课件
（五）全站仪的自动控制
（3） Modem控制 镜站方式
18
三、徕卡全站（仪六—）新超技站术仪领导先驱
徕卡 GLPS：精确自动 定位和定向的仪器。
全站仪（激光测距） 陀螺仪 GPS
19
四、全站仪的发展趋势
！ 1、度盘读数自动化
！
—— 测量机器人的来临
2、目标照准自动化 ！
3、基座安平自动化 ！
Precision TPS2000 Series
Land & Engineering Surveying
TPS1100
Professional Series
TPTSC7x0005
Performance Series
TPS300
Basic Series
Building and Construction
4.4 全站仪§测1.量1 全站仪的概念
1、什么是全站仪 ➢ 速测术与速测仪 ➢ 全站仪 — 全站型电子速测仪
1
速测术与速测仪
§1.1 全站仪的概念
在经典测量中，人们把快速测量距离 和方位的方法称为速测法，或称速测术（ Tachymetry）。把快速测量距离和方位的 仪器称之为速测仪(Tachymeter)。
2
4.4 全站仪测量
全站型电子速测仪是由电子测角、电子测距、电子计算 和数据存储等单元组成的三维坐标测量系统，能自动显示测 量结果，能与外围设备交换信息的多功能测量仪器。由于仪 器较完善地实现了测量和处理过程的电子一体化，通常称之 为全站型电子速测仪（Electronic Total Station）或简称全站仪 。
System Settings
Tracking Mode On/Off Tie Distance
徕卡TC905说明书
徕卡（LEICA）TC9051、基本技术参数以下叙述适合徕卡TC905全站仪，TC605、TC805与此相似。
1.1 主要技术指标水准器灵敏度：圆水准器4＇/2mm电子水准器： 5"激光对中器：精度0.8mm/1.5m 光斑直径 2.5mm/1.5m 补偿器：液体双轴补偿器显示屏：液晶4*16字符自动改正：视准误差垂直度盘指标差地球曲率及折光差垂直轴双向倾斜内部存储器：3000个点观测值或4000个点坐标通讯接口：RS232仪器重量：TC605 4.3kgTC805 5.6kgTC905 5.6kg工作温度：-20℃—+50℃1.2TC905及其键盘1.3 仪器的整置1.3.1 检视当您打开仪器箱时，首先检查仪器外观是否完好，附件是否齐全。
仪器箱内应有如下物品：①仪器；②使用手册；③防护罩；④改针；⑤内6角扳手；⑥TCTOOLS软件磁盘；⑦备用电池；⑧数据传输电缆。
1.3.2 整置仪器仪器应置于GST20三脚架之上，采用激光对中器整平对中，对中方法如下：①按住键2秒钟以上，激活激光对中器，此时显示屏出现电子水准器，地面可见红色激光斑点；②调节脚螺旋使电子水准器居中，同时使激光斑点对准地面点位中心；③按键关闭激光对点器，准备进行正常测量。
2、键盘介绍键盘按功能类别分为四组，各组用不同的颜色加以区分：灰色组—固定键橙色组—功能键绿色组—控制键黄色组—输入键2.1 固定键（灰色）键功能开机测距并存储观测值测距，显示观测值但不存储存储观测数据分屏显示显示屏照明按住2秒，激活激光对中器关机输入点号、目标高输入点号时，数字与字符转换开关进入编码功能2.2 功能键（橙色）键功能调用应用程序调用主菜单按住2秒，调用配置菜单2.3 控制键（绿色）键功能选择功能及输入下一行改变数据显示行选择功能及输入上一行改变数据显示行光标左移便于数字的输入与参数选择光标右移便于数字的输入与参数选择用于更改选项2.4 输入键（黄色）键数字与字符的输入键…小数点和字符正负号转换确认中断激活功能删除错误信息退出3、配置菜单在开始测量之前，应通过“CONFIG MENU”对仪器进行配置，以便使仪器处于正确的工作状态。
