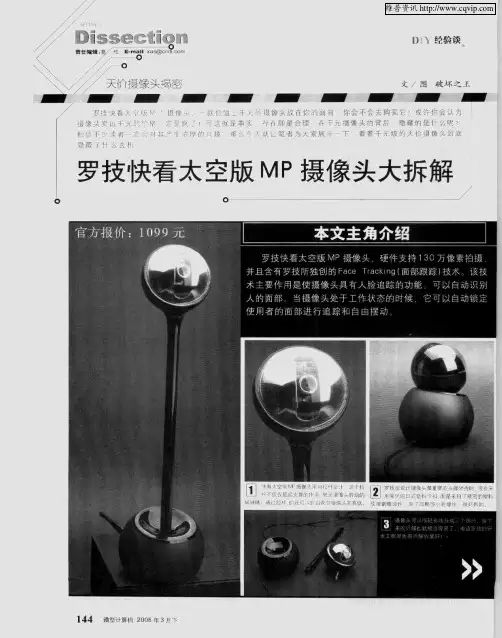

罗技快看太空版MP摄像头大拆解
Ｄｉ ｅｃｔ ｏｎ ｓｓ ｉ －蚺ｔ ∥ 霉 。 。 ｍ
—
， 、 纶瓣 潢
ｏ
—
１ 寻 ‘ ＾ 一
ห้องสมุดไป่ตู้蔓
‘ 闰
破０： 已
Ｉ
＿
＿
＿
＿
Ｉ
『
Ｉ
。
＿
｜ Ｉ
ｌ ｝ 一
Ｉ
｝
ｆ
ｌ ｜
・ －
受 像 ． 里 罩 采 用 半 透
明蒸镀工艺 全透明的
拓 晤
臻像头 表砸非常平
高贵目业而主．外置是
ｉ 罗技 的电机是用涡杆齿轮将动 力做 ９ ０度变换减速 ． 这种设计报复杂．而且
ｆ如果用外 力水平转动摄像头时，会损坏 涡杆 所 罗技的工程师设计 了一个安
全 机 构 。ｌ 围 白色 瑚 示 部 分 ，齿 轮 减 如上
０
罗技快看太 空版 ＭＰ摄像头大拆解
ｏ 。
维普资讯
） 经 、 验汝
Ｄｉ ＳＳｅ Ｃｔ ｏ ｎ ｉ
膏 自簟■ ｝ 雌 Ｅ ＿¨ 出 Ｂ ｃ ＠ ｎ・
‘‘ ｝ 面 吴 析下 来 很轻牲 ；胃卡 ［ 殳 ．面
置采用两层蛞相．内是 中 育壬条形 这是让镜头可 上下诘
．
是 马选转 到捆盘极 限位 置后 却没有 瑰垃载 舯芦音 可见
控弗毒 设计替非常 确． Ｉ路 帽 ｌ
曩 茸 ２０ 年３ 型 机 ０６ 均
１ ４５
维普资讯
Ｄｉ ｓｓｅｃｔ ｏｎ ｉ
ｌ任 ■ 一 ： Ｉ Ｅ－ Ｂｉ Ｉ ｍ ｉ 嘲 ｃ ｌ｜ ｎｔ …
Ｄ 、 经验 浚
萎 完 了 沤 栽天 价 ＆工还是内部结牺 言 佯 的 产品 也 一 这
罗技鼠标拆解分析
罗技G1鼠标爆炸图典的游戏鼠标，外形是 其得到用户青睐的很重要的原因。 虽然没有加入过多人体工程学的元素，但是圆滑细 长的造型设计，拿在手里舒适感丝毫不逊于当今的人体 工程学外形。 个人感觉这主要归功于细长的“尾巴”，它能够给 予手腕处很好的支撑， 这样即使长时间操作也不易感到疲劳。
罗技G1鼠标的拆解分析
鼠标的材料与工艺分析
调研产品参数
产品类别：鼠标 生产厂商：罗技 鼠标类型：光电 鼠标类别：有线 分辨率： 800 dpi 产品接口：USB/PS/2 系统支持：Windows95/98/2000/NT/XP/Ｖista 按键数： 4个 产品特点：①支持即插即用
②左右对称的设计（同样适合左撇子使用） ③左右键的下方下方设有程序切换键
加工工艺采用模型浇注 成型与模具注射成型相结 合，外壳均打上的模具的 相关信息，从精细程度可 看出制作的认真和成本的 高昂。
综述
总的来说这款鼠标上部外壳轻 巧，表面光亮，色彩饱和且沉稳 庄重有吸引人眼球的作用。下部 外壳由于喷涂橡胶漆而呈现哑光， 与上部的光洁形成对比，表现出 细腻、自然的感觉并且摆脱塑料 在人心中的狭隘感。上下两种质 感的变化使鼠标在平凡的外形下 表现出“对立”、“变化”，让 人感到沉稳。上下两种不同漆的 运用也呈现出不同的手感，上部 的光洁和下部的细腻都大大增加 了手感。
左图为鼠标上唯一的快捷功 能键，位于滚轮的后面，其 默认功能“后退”，这个功 能在浏览网页及文件夹的时 候很实用。快捷键的做工精 良，表明略微突起，手感极 佳。
鼠标的滚轮采用了更加精 确的光学式设计，圆盘光栅的 密度很大，相比滚轮由轴心的 一端接插在机械触点的机械式 设计，这样能够提高滚轮的灵 敏度。 G1的滚轮为6mm，与其他 产品相比较略宽，滚轮表面相 对扁平，与手指的接触面积更 大，摩擦力也更强。
鼠标拆开后的原理应用在哪
鼠标拆开后的原理应用在哪1. 简介鼠标作为计算机的输入设备之一，扮演着重要的角色。
我们使用鼠标来控制光标在屏幕上移动，并进行各种点击和拖动操作。
但是，你是否好奇过鼠标拆开后是如何工作的呢？本文将介绍鼠标拆开后的原理及其应用。
2. 鼠标的工作原理鼠标拆开后可以看到几个主要组件，包括感应器、编码器、按键和滚轮等。
下面将介绍这些组件的工作原理及其应用。
2.1 感应器鼠标感应器是鼠标的核心组件之一。
它通常使用光学或激光技术，能够跟踪鼠标在平面表面上的移动。
感应器通过不断地拍摄鼠标底部的图案，并与之前的图案进行比较，来确定鼠标的移动方向和速度。
这些数据被传递给计算机，从而使得光标在屏幕上移动。
感应器的应用不仅仅局限于鼠标。
类似的技术也广泛应用于其他设备，如光学测距仪、工业自动化等领域。
2.2 编码器鼠标的编码器通常由一对光轮和光电传感器组成。
光轮由凹槽和隔行透光条纹组成，光电传感器则用于检测凹槽和条纹的变化。
当鼠标移动时，光轮会旋转，光电传感器会检测到光轮的变化。
通过计算这些变化，编码器能够确定鼠标的移动距离和方向。
编码器的应用不仅仅局限于鼠标。
类似的技术也广泛应用于其他设备，如机器人导航、物流领域等。
2.3 按键和滚轮鼠标上的按键和滚轮也是鼠标的重要组成部分。
通过按下不同的按键，我们可以执行不同的操作，如单击、双击和右键点击等。
滚轮则通常用于在页面上上下滚动，起到方便浏览大量内容的作用。
按键和滚轮的应用不仅仅局限于鼠标。
类似的技术也广泛应用于其他设备，如键盘、游戏控制器等。
3. 鼠标原理的应用鼠标原理所涉及的组件和技术在各种设备和领域中都有广泛的应用。
下面列举了一些常见的应用示例：• 3.1 光学测距仪：光学测距仪使用类似鼠标感应器的原理，通过拍摄和比较图案来测量距离。
它被广泛应用于建筑、土木、地质勘探等领域。
• 3.2 机器人导航：机器人导航通常依赖于编码器的原理，通过检测轮子的转动来确定机器人的移动距离和方向。
Intel迅驰广告鼠标高清拆解图集
Intel 迅驰广告鼠标高清拆解图集Intel 迅驰广告Crystal 鼠标预览
Intel 大家都知道，微微今天不介绍他的CPU，而给大家带来一款Intel 的原装鼠标。
从包装上看，这款鼠标仅标注了Intel Centrino AD Crystal Mouse，大概意思是英特尔迅驰广告水晶鼠？笔者的英文也着实烂了一些，
大概就翻译成这样吧-_-||。
据经销商宣称，这款鼠标并不是用来零售，是作为迅驰技术的宣传非卖品投放市场。
让我们来看一下这款鼠标，此鼠标由DOTIONMO 设计，黄绿蓝三色设计，左右不对称专为右手玩家打造。
鼠标整体不大，比较适合亚洲人的手
型，但由于底部较大，提起时会感到稍微吃力一些。
鼠标背部显眼的Intel 迅驰透明logo，接上电之后会变成呼吸式7 色灯，
晚上效果非常炫目。
滚轮中间捆绑了3 条2 种颜色的橡胶皮筋，增加了使用中的手感，另外透明的鼠标滚轮在工作时可发出蓝色的光，在整体视觉效果上非常有创意。
前行者g308鼠标拆解教程
前行者g308鼠标拆解教程
首先，您需要准备一些工具，如螺丝刀、打开器、镊子等。
接下来，按照以下步骤进行拆解：
1. 首先，翻转鼠标，找到鼠标底部的螺丝。
通常有两个或更多螺丝，用螺丝刀将它们拧下来。
2. 接下来，使用打开器小心地打开鼠标外壳。
您可能需要利用镊子或其他工具轻轻拉开外壳分离的地方。
3. 一旦外壳被打开，您可以看到鼠标内部的电路板。
注意不要触摸电路板上的金属接触点，避免静电损坏。
4. 如果你需要拆解鼠标轮，轻轻拧下固定螺丝或卡扣，然后将鼠标轮部分取下。
5. 如果需要拆解左右键，小心地将键盖取下，您可能需要使用镊子等工具。
6. 在拆解电路板时，需要小心处理各种线缆连接。
确保在重新装配时能够正确地将它们重新连接到相应的位置。
7. 如果需要拆解鼠标底部滑动垫，小心地将其从底部脱落。
请注意，在拆解鼠标时应小心谨慎，避免损坏任何零件。
如果不确定如何拆解特定型号的鼠标，建议参考相关的拆解教程或寻求专业帮助。
前行者g308鼠标拆解教程
前行者g308鼠标拆解教程前行者G308鼠标拆解教程准备工作•鼠标拆解工具：十字螺丝刀、平头螺丝刀、塑料开脑勺等。
•洁净的工作台：确保工作台表面干净，以免弄丢鼠标内的小零件或者灰尘。
拆解步骤1.拆除摩托开关周围的螺丝：使用十字螺丝刀，拆下鼠标底部的螺丝。
一般有2-4颗螺丝，拆下后将螺丝妥善保管。
2.打开鼠标底座：使用塑料开脑勺或者其他较为平整的工具，小心地将鼠标底座从鼠标主体上弹开。
注意不要用力过猛，以免导致鼠标底座破损。
3.拆下鼠标底座：当成功打开鼠标底座后，使用手指或者工具轻轻拉起鼠标底座，将其从鼠标主体上拆下。
要注意底座与主体之间可能有连接线，需要小心拆下。
4.拆下滚轮：将滚轮轻轻拨离鼠标主体，小心保管，防止损坏。
5.拆卸鼠标壳体：使用平头螺丝刀，拆除鼠标主体上的螺丝。
螺丝位置一般在背面，同时注意不要弄丢螺丝。
拆下螺丝后，将鼠标壳体从主体上分离。
6.拆开鼠标主体：小心地将鼠标壳体从主体上拆下，注意不要使得内部零件散落。
7.清理鼠标内部：使用专用吹气罐或者小刷子，清理鼠标内部的灰尘和污垢。
确保鼠标内部干净后，可以进行其他操作或进行组装。
注意事项•在拆解过程中，要轻柔地操作，避免用力过猛造成零件或鼠标损坏。
•拆解鼠标时要小心螺丝的位置和数量，保证拆解和组装时一一对应。
•拆解鼠标时最好用小容器盛放拆下的零件，以免零件丢失。
同时，可以用手机或相机拍照记录拆解过程，方便后续组装时参考。
以上是针对前行者G308鼠标的拆解教程，希望能够对您有所帮助。
记得在操作之前充分了解风险，并准备好所需的工具。
8.更换鼠标内部零件：如果需要更换鼠标内部的零件，可以根据需要进行操作。
例如，可以更换摩托开关、滑轮、灯带等。
注意选择适配的零件，确保与鼠标的型号和规格相匹配。
9.重新组装：在更换或清理完鼠标内部零件后，按照拆解的步骤的逆序进行组装。
确保每个零件的位置和方向正确，并且螺丝紧固适当。
10.测试：完成重新组装后，连接鼠标到电脑上，测试鼠标各个按钮、滚轮和灯带等功能是否正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
独家放送 罗技G1鼠标国内初次完全拆解
前言：
在罗技发布的三款G系列鼠标中G1虽然是最为朴实无华的，同时也承载了广大罗技FANS对于MX300的某些情节。
MX300是罗技面对游戏市场的第一款作品，外形是其得到用户青睐的很重要的原因，虽然没有加入过多人体工程学的元素，但是圆滑细长的鼠标拿在手里舒适感丝毫不逊于当今的人体工程学外形，个人感觉这主要归功于细长的“尾巴”，它能够给予手腕处很好的支撑，长时间操作也不易感觉到疲劳。
抛开外形，在技术层面上，MX300采用的是安捷伦A2020光学引擎，而G1在升级为MX510采用的S2020光学引擎。
那么这两款光学引擎在性能方面有什么差别呢？首先可以肯定的是分辨率是相同的，均为800DPI。
而两者的性能差别主要在刷新频率上，特别向读者朋友说明一下，罗技在标称鼠标性能的时候并没有使用扫描频率，而是用图像处理能力取而代之，那么这个图像处理的数值是如何得出的呢？首先明确罗技G1采用的和MX510相同使用安捷伦S2020光学感应器具有30×30阵列的分辨率，而且拥有6500次/秒的刷新频率，那么此时的数据流量就是30×30×6500＝5.85百万像素数/秒，与罗技宣称的5.8百万像素/秒基本吻合，由此即可推断出MX510的扫描频率基本上可以达到6500次/秒。
G1
为了从另一个角度了解G1这款寄托了人们太多情感的鼠标，我们在相继拆解了G5和
G7之后，也打算对G1下手。
其实这款鼠标的内部结构与MX300大体一致……
G1拆解
顶盖部分一：
这就是罗技G1上盖部分的全部零件，这款鼠标并没有采取一体化上盖的设计，按键部分和后面的蓝色盖子二者分离。
G系列除了G1以外其他的鼠标均采用了一体化上盖的设计，即顶盖与按键部分合而为一。
顶盖部分
蓝色的顶盖，表面进行了类肤处理，略感柔软且增加了摩擦力，更有利于操控鼠标的移动。
顶盖的背面边缘伸出四根卡脚，保证了顶盖结实地固定于鼠标壳体上。
表面进行了类肤处理
鼠标的按键，黑色的表面细腻光滑，但实际上却能提供适度的涩感，便于手指点击。
按键后面的部分固定于鼠标上盖的里面，镂空的地方就是用来固定之用。
拆解图
较长的键身能够有效降低按键的力度，使得触发的反应更加灵敏。
而中间一个弹性弯曲的设计则让键体反弹快速又不僵硬。
MX300的按键也同样采用如此设计，笔者的那款鼠标已经使用了两年的时间了，但是按键的感觉依旧如新，所以我们也对G1也抱有很大的期望。
拆解图
将按键和黑色顶盖安装于鼠标的上盖之上，从上盖背面我们不难发现这几部分的固定之牢靠。
这还仅仅是塑料卡脚的固定，还没有算上螺丝。
另外，外壳均打上的磨具的相关信息，从精细程度可看出制作的认真和成本的高昂。
顶盖部分二：
G1鼠标上唯一的快捷功能键位于滚轮的后面，其默认功能“后退”，这个功能在浏览网页及文件夹的时候很实用。
快捷键的做工同样精良，表明略微突起，手感不错。
拆解图
这个按键是如何固定于鼠标之上的呢，它下按的弹性又是从何而来？从下面这幅图中可以找到部分答案。
我们看到，快捷按键通过两旁伸出的直角状连接杆负责与鼠标外壳固定，连接杆顶端的圆环套住外壳上突起的“触角”。
当然这个设计并非固定力的全部来源，更多地是通过相对柔软而又韧度十足的纤细直角状连接杆提供按键下按的弹力。
拆解图
当把鼠标按键安装好以后，左右按键的固定部分自然会将快捷按键“夹”在中间，再加上快捷键的电路部分，固定就相当充分了。
拆解图
既然说到了电路，就来看看吧。
G1的快捷键电路部分很简单，小小的电路板上面焊接着一个微动开关，通过电线与鼠标的主电路板相连。
微动开关的键程非常短，稍微用些力气
即可触发。
因为快捷键刚好位于左右按键下方的位置，如果按动需要抬起手掌并且手指弯曲比较大的幅度，所以较小的弹力更可方便下按。
拆解图
MX300内置了配重块，与其不同的是罗技G1则取消了配重块。
虽然表面看起来G1设计很简洁，但是模具却相对复杂，如果读者朋友拆开一款普通鼠标，相信你看不到如此设计复杂而又做工精细的模具，由此可以感受到罗技作为外设名厂几十年的积淀和底蕴。
电路部分一：
小编已经带领读者较为详细地了解了G1的上盖部分，接下来是鼠标的电路部分。
如果说上盖决定着鼠标的外形和手感的话，电路部分则更多程度上决定了鼠标的性能，一外一内同样重要，缺一不可。
拆解图
鼠标左右键以及滚轮均使用了OMRON的微动开关（MX300则全部使用了ZIP的微动开关），点击十分清脆，回复也很及时，没有拖沓之感。
熟悉鼠标的朋友都知道OMRON（欧姆龙）的微动开关在中高端鼠标中也有着广泛的应用，而且触感相比ZIP的微动更加柔软。
拆解图
另外，鼠标的滚轮采用了更加精确的光学式设计，由左面的发光二极管（滚轮微动旁边的蓝色方块）发出光线，当拨动滚轮时也会带动上面的光栅旋转，光线透过光栅的空隙处，从而产生间断的脉冲信号，并且被滚轮右侧的装置接收，从而将用户对滚轮的实际操作体现于电脑屏幕之上。
拆解图
这个就是光学式的滚轮，圆盘光栅的密度很大，相比滚轮由轴心的一端接插在机械触点的机械式设计，这样能够提高滚轮的灵敏度。
另外笔者做了一下对比，G1的滚轮表面是最宽的，而G5和G7的滚轮都相对窄一些。
因为G5和G7采用的是四向滚轮技术，所以滚轮窄一些便于左右拨动。
其实两种宽度所带来的触感还是略有不同的，宽一些的滚轮表面相对扁平，与手指的接触面积更大，摩擦力也更强。
而窄一些的滚轮便面弧度更大，虽然于手指接触面积减小了，但是手指按到上面的压强更大了，触感更加明显。
拆解图
滚轮固定装置左侧多除了的部分有两个作用。
其一是安装一根弯曲的铁丝，用以卡住滚轮内侧的一圈细微凹槽，从而为拨动带来舒适的段落感。
其二，多出来的部分刚好位于滚轮微动开关的上面，下按滚轮即可触发微动开关。
电路部分二：
右侧的弹簧与左侧的微动开关一同为滚轮的下按提供回馈力，受力更加均匀、平衡，滚轮的运行过程也更加流畅。
这也是罗技以前产品经典的设计，但是到了四向滚轮的时代，此设计同样将被取代。
拆解图
我们在点击滚轮的时候都会感觉到不同程度的弹性，这个弹力显然不是仅由微动开关提供的，滚轮右侧的弹簧也提供了一部分下按滚轮的回馈力。
罗技这样的设计比较合理，因为在滚轮左右两侧均有支撑力，相比一侧固到机械触点上保持不动、另一侧搭放在微动开关上的机械是滚轮设计，弹力更加均匀，下按时可以保证滚轮没有任何偏移、垂直向下运动，使点击更加顺畅。
拆解图
安捷伦S2020光学引擎，提供800DPI的分辨率和5.8百万像素/秒的图像处理能力，换句话说扫描频率将近6500次/秒。
安捷伦S2020光学引擎
下图为发光二极管和光学透镜组件。
透镜组件由连接在一起的一个棱光镜和一个圆形透镜共同组成。
棱光镜负责将发光二极管发射的光线折射至鼠标底部并将它照亮，为“光线输
出”的必要辅助。
而圆形透镜则相当于摄像机的镜头，它负责将反射图像的光线聚焦到光学引擎底部的接收孔中，相当于“光线输入”的辅助。
发光二极管和光学透镜组件
下图为MX300的控制芯片，它的任务就集中在负责指挥、协调光学鼠标中各部件的协调工作，同时也承担与主机连接的I/O职能，光学鼠标若要采用USB接口或者是蓝牙技术，关键就在于控制芯片。
使用Cypress Semiconductor公司的CY7C63743－SXC芯片，它组合了低速USB和PS/2外围控制器，具有8K EPROM，可以将自定义的快捷键功能写入其中。
MX300的控制芯片
最后总结：
关于罗技G1的拆解到此结束，其实相比起G5和G7的内部构造，G1就只能用简约来形容了，但简约并不等同于简单。
G1继承了MX300的成熟结构，并且在光学引擎方面进行了提升，达到一代“当红小生”——MX510的性能高度。
充足的用料、扎实的做工是我们对于罗技G1拆解之后得出的结论。
