10左侧双色水位计检修作业指导书
双色水位计的毛病分析跟处理
双色水位计的毛病分析跟处理简介双色水位计是一种用于液体水位检测的仪器，通过测量液位的两个颜色上方的反射光并计算其高度差来确定液位高度。
该仪器具有结构简单、测量精度高、易于使用等优点，在工业和实验室中得到了广泛应用。
然而，在使用双色水位计时也存在一些常见的毛病，本文将着重对这些毛病进行分析，并给出有效的处理方法。
毛病分析液位误差在使用双色水位计进行液位检测时，常见的毛病之一就是液位误差。
这是由于双色水位计在检测液位时，需要考虑液体本身的折射率，而不同的液体具有不同的折射率。
当试样液体的折射率与双色水位计所设计的液体不同时，就会导致误差。
此外，还有因外界因素干扰导致的液位误差，例如温度、震动等。
换算错误双色水位计在测量液位时，需要将颜色上方的反射光高度差转换成液位高度。
为此，需要知道液体的密度和双色水位计的常数。
然而，如果密度或常数不正确，就会导致液位计算错误。
故障检测在使用双色水位计时，还有一种常见的问题是故障检测。
这是由于组装或使用过程中发生的机械或电路故障引起的，例如光电传感器的损坏、线路断开等等。
如果双色水位计出现故障，则无法准确测量液位高度，从而影响生产过程或实验结果。
处理方法液位误差的处理解决液位误差问题的关键在于正确选择双色水位计使用的液体。
在选择液体时，应尽可能选择折射率与试样液体相同的液体。
如果折射率无法匹配，则可以根据实际情况进行手动校准来纠正液位误差。
另外，可以通过安装防震支架和保护罩等辅助设备来减少外部干扰。
换算错误的处理正确设置液体的密度和双色水位计的常数是解决换算错误的重要措施。
调整密度和常数时，可以通过校准器具来进行。
如果不确定密度或常数，请查阅双色水位计的使用说明书或联系生产厂家获取帮助。
故障检测的处理如果双色水位计出现故障，应及时进行检修或更换。
如需要更换部件，应注意修理或更换时的部件相容性。
在更换前应了解双色水位计的设计原理，避免出现因设计不当或错误使用而导致的问题。
电厂热工自动化技术《双色水位计故障原因分析及降低措施》
双色水位计故障原因探讨及防范措施锅炉汽包水位计是锅炉的重要辅助设备，是保证锅炉汽包正常运行的重要设施，汽包就地双色水位计是最为直观的水位监视装置，通过就地安装的摄像头可直接将水位显示在控制室。
热电二车间两台480t/h锅炉汽包两端各安装一台双色水位计，自2021年来，热电二车间锅炉双色水位计频繁发生故障，1月至9月份，1#炉双色水位计故障20212#炉双色水位计故障15次，表现为双色水位计本体、阀门泄漏和水位计显示不清楚。
双色水位计故障直接影响到锅炉的平安运行，且增加了检修维护费用。
为降低锅炉双色水计的故障次数，提高锅炉运行的平安性，我们成立了QC小组，分析查找双色水位计泄漏的影响因素，探讨水位计爆漏的特点和规律，制定有效的防范措施和检修维护方案，最大限度地减少双色水位计故障次数。
一、双色水位计故障的现象1、水位计本体玻璃板泄漏。
2、水位计汽、水侧二次阀泄漏。
3、水位计本体汽、水侧阀门泄漏。
4、水位计水位显示不清楚。
二、双色水位计故障的影响因素1、水位计云母密封组件有缺陷，水位计本体泄漏。
2、检修工艺、工序不当，水位计本体泄漏。
3、阀门质量不好，汽阀、水阀、排污阀泄漏。
4、运行操作不当，引起汽侧或水侧小球堵死通道。
5、水位计云母结垢，使水位计水位显示不清楚。
6、红、绿颜色调整不好，使水位计水位显示不清楚。
三、防范双色水位计故障的措施1、安装水位计云母密封组件要检查备件完好，具备以下特点：云母片优质、透明、平直、均匀，无斑点、皱纹、裂纹、弯曲等缺陷；玻璃尺寸适宜、无裂纹、划痕，透明度好；密封垫使用石墨缠绕垫，石墨垫应平直、无裂纹、均匀。
2、提高检修维护质量，采取正确的检修工艺、工序。
水位计组件撤除后，要将粘在水位计表体上的旧垫取干净，并用水砂纸将接合面打磨干净，但不要划伤结合面，结合面应无麻点、裂纹、划痕，否那么要进行修研、加工。
检查组件符合要求后，将水位计组件按顺序放入水位计表体。
玻璃云母式水位计云母组件的安装顺序为：石墨缠绕垫—铜垫—石墨垫—云母片—玻璃—石棉垫片，玻璃外径应缠绕石墨衬垫。

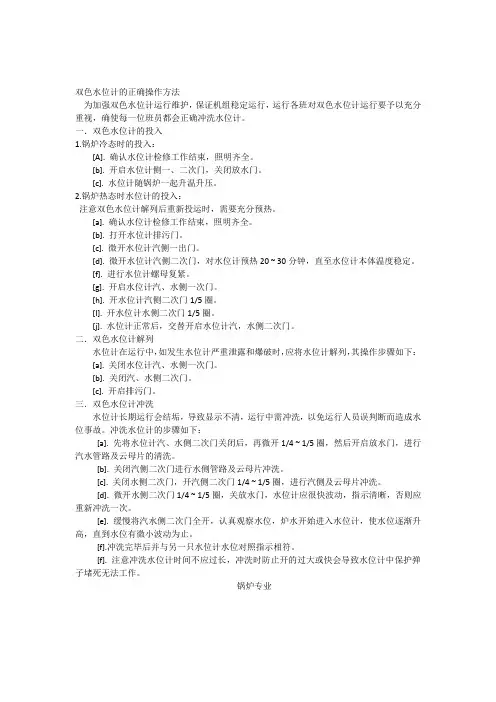

双色水位计的正确操作方法
双色水位计的正确操作方法为加强双色水位计运行维护，保证机组稳定运行，运行各班对双色水位计运行要予以充分重视，确使每一位班员都会正确冲洗水位计。
一．双色水位计的投入1.锅炉冷态时的投入：[A]. 确认水位计检修工作结束，照明齐全。
[b]. 开启水位计侧一、二次门，关闭放水门。
[c]. 水位计随锅炉一起升温升压。
2.锅炉热态时水位计的投入：注意双色水位计解列后重新投运时，需要充分预热。
[a]. 确认水位计检修工作结束，照明齐全。
[b]. 打开水位计排污门。
[c]. 微开水位计汽侧一出门。
[d]. 微开水位计汽侧二次门，对水位计预热20 ~ 30分钟，直至水位计本体温度稳定。
[f]. 进行水位计螺母复紧。
[g]. 开启水位计汽、水侧一次门。
[h]. 开水位计汽侧二次门1/5圈。
[I]. 开水位计水侧二次门1/5圈。
[j]. 水位计正常后，交替开启水位计汽，水侧二次门。
二．双色水位计解列水位计在运行中，如发生水位计严重泄露和爆破时，应将水位计解列，其操作步骤如下：[a]. 关闭水位计汽、水侧一次门。
[b]. 关闭汽、水侧二次门。
[c]. 开启排污门。
三．双色水位计冲洗水位计长期运行会结垢，导致显示不清，运行中需冲洗，以免运行人员误判断而造成水位事故。
冲洗水位计的步骤如下：[a]. 先将水位计汽、水侧二次门关闭后，再微开1/4 ~ 1/5圈，然后开启放水门，进行汽水管路及云母片的清洗。
[b]. 关闭汽侧二次门进行水侧管路及云母片冲洗。
[c]. 关闭水侧二次门，开汽侧二次门1/4 ~ 1/5圈，进行汽侧及云母片冲洗。
[d]. 微开水侧二次门1/4 ~ 1/5圈，关放水门，水位计应很快波动，指示清晰，否则应重新冲洗一次。
[e]. 缓慢将汽水侧二次门全开，认真观察水位，炉水开始进入水位计，使水位逐渐升高，直到水位有微小波动为止。
[f].冲洗完毕后并与另一只水位计水位对照指示相符。
[f]. 注意冲洗水位计时间不应过长，冲洗时防止开的过大或快会导致水位计中保护弹子堵死无法工作。
双色水位计和水位电视调试方法
142×44
＞25MPa
②→⑦→③→⑥→①→⑧→④→⑤
90/110/130/145
145N.m
100×44
＞25MPa
⑤→②→④→③→①→⑥
90/110/130/145
145N.m
8孔压盖6孔压盖4孔压盖
2、更换组件时螺栓的处理方法：
在更换水位计密封组件或检修拆卸时，必须在螺栓、螺母的螺纹部分涂抹高温螺纹防卡剂（可向本公司订购），可避免或减少水位计长期高温运行后再次拆卸发生螺栓、螺母卡死咬丝、崩牙或腐蚀、氧化等现象。
3、密封组件更换方法：
3.1将水位计的一次阀、二次阀关闭，拆下水位计（最好是备用一台水位计以便更换，确保正常监视水位），冷却后将表体平放于工作台或平台
无盲区双色水位计使用说明
一、光源调试方法
1、调试前准备工作:
首先,检查安装及连线无误后，送电，这时水位计应有显示，即全红。
其次,确定水位计内水位是否波动，如能看到水位波动，可按下面的调试方法进行调试；如看不到水位波动，说明水位计没有投上，水汽没有进去，需重新将水位计投入运行，具体投运方法详见说明.
最后,将水位计阀门微开1/5圈即可进行调试，在调试中阀门不得完全打开，以免出现事故。
4.水位计明亮程度不同,可通过调整电源器上的红灯和绿灯亮度来进行,以红绿显示清晰为佳.
4、调试完毕后，水位计正常运行时，阀门必须全开，全开方法必须严格按照说明书6.4操作。
二、水位计投运方法和排污方法
无盲区系列双色水位计初次安装或解裂后重新投运时，需要充分预热。预热之后需要对水位计进行复紧。
预热方法：
四、水位计冲洗方法：
无盲区系列双色水位计因水质各异，长期运行也会结垢，导致红、绿色显示不清晰，根据实际情况需进行冲洗。冲洗方法分为：汽冲洗、水冲洗。
双色水位计和水位电视调试方法
在更换水位计密封组件或检修拆卸时，必须在螺栓、螺母的螺纹部分涂抹高温螺纹防卡剂（可向本公司订购），可避免或减少水位计长期高温运行后再次拆卸发生螺栓、螺母卡死咬丝、崩牙或腐蚀、氧化等现象。
3、密封组件更换方法：
3.1将水位计的一次阀、二次阀关闭，拆下水位计（最好是备用一台水位计以便更换，确保正常监视水位），冷却后将表体平放于工作台或平台
180N.m
142×44
＞25MPa
②→⑦→③→⑥→①→⑧→④→⑤
90/110/130/145
145N.m
100×44
＞25MPa
⑤→②→④→③→①→⑥
90/110/130/145
145N.m
8孔压盖6孔压盖4孔压盖
4.水位计明亮程度不同,可通过调整电源器上的红灯和绿灯亮度来进行,以红绿显示清晰为佳.
4、调试完毕后，水位计正常运行时，阀门必须全开，全开方法必须严格按照说明书6.4操作。
二、水位计投运方法和排污方法
无盲区系列双色水位计初次安装或解裂后重新投运时，需要充分预热。预热之后需要对水位计进行复紧。
预热方法：
首先开启水位计排污阀，然后微开启汽侧一次阀，再将水位计的汽阀缓慢开启1/5圈，让微弱汽流通过大约20～30分钟左右，使水位计本体温度相对稳定。然后顺序关闭一次阀、二次阀、排污阀。切记此时应按说明书7.3.7的方法对所有螺母进行复紧（扭力扳手的使用方法见附页1）。再按投运方法操作投运水位计。当水位计投入正常运行24小时后，最好再一次对角紧固螺母，注意最高扭矩不能超过极限值，以免损坏密封组件、双头螺柱及表体螺纹孔（紧固前一定要先关闭所有阀门）。
无盲区双色水位计使用说明
一、光源调试方法
1、调试前准备工作:

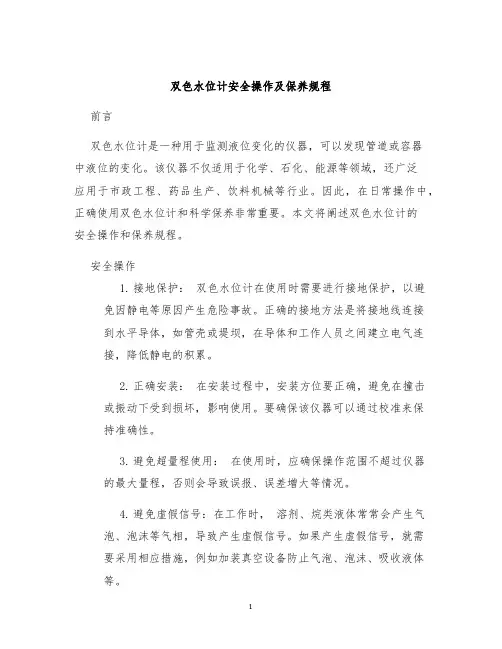

双色水位计安全操作及保养规程
双色水位计安全操作及保养规程前言双色水位计是一种用于监测液位变化的仪器，可以发现管道或容器中液位的变化。
该仪器不仅适用于化学、石化、能源等领域，还广泛应用于市政工程、药品生产、饮料机械等行业。
因此，在日常操作中，正确使用双色水位计和科学保养非常重要。
本文将阐述双色水位计的安全操作和保养规程。
安全操作1.接地保护：双色水位计在使用时需要进行接地保护，以避免因静电等原因产生危险事故。
正确的接地方法是将接地线连接到水平导体，如管壳或堤坝，在导体和工作人员之间建立电气连接，降低静电的积累。
2.正确安装：在安装过程中，安装方位要正确，避免在撞击或振动下受到损坏，影响使用。
要确保该仪器可以通过校准来保持准确性。
3.避免超量程使用：在使用时，应确保操作范围不超过仪器的最大量程，否则会导致误报、误差增大等情况。
4.避免虚假信号：在工作时，溶剂、烷类液体常常会产生气泡、泡沫等气相，导致产生虚假信号。
如果产生虚假信号，就需要采用相应措施，例如加装真空设备防止气泡、泡沫、吸收液体等。
5.避免过度伸展：在使用这样的水位计时，应避免过度伸展引起的剪切效应变形。
6.防止松动：水位计的液体检测部分和阀门的松动和堵塞也会引起虚假数据。
需要定期进行维护，以确保液位计没有松动和防堵塞的状态。
7.避免污染：双色水位计的标尺和标识应该定期进行清洗，以避免污染干扰准确操作。
保养规程1.定期检查：定期检查喷射仪，排泄口和任何连接元件是否有阻塞或污垢积聚。
2.标识定期检查：标识定期检查的频率也应确立在使用前，以免遗漏。
这些检查的频率应根据水位计的使用频率确定。
3.维护记录：维护过程中，要定期记录零件状态、损坏情况、更换时间、使用时间等信息，以方便及时更换。
4.存放位置：存放水位计时，请注意保留水位计和原厂包装；水位计不应暴露在阳光、水、湿气等环境下。
5.维护清洁：应该定期从液位计中排出废液，检查和清理各种部件，以便使用下次时能够确保准确性。
无盲区双色水位计作业指导书资料
无盲区双色水位计作业指导书1结构特点及工作原理 (2)2主要技术参数 (4)3安全措施 (5)4工具及备件准备 (6)5云母组件的技术要求 (6)6检修工序及质量标准 (6)7维修注意事项 (8)8热紧 (8)1 结构特点及工作原理本水位计主要由表体，阀门，冲洗器，光源总成（光源箱，观察罩）及电源器组成。
本水位计观察孔在表体两条直线上，通过将观察孔交错组合消除了中间盲区。
由光源发出的光通过红绿玻璃片，滤成红光，绿光，分别射向表体的观测窗，在表体的汽项部分，红光射向正前方，而绿光斜射到壁上被吸收;与此同时在液相部分，由于水的折射是绿光射向正前方，红光斜射到壁上被吸收，因此在正前方观察将获得汽红，水绿；汽满全红，水满全绿的显示效果（见图2）。
（1）本水位计通过汽，水阀门与汽包汽侧，水侧相联接，形成连通体，利用连通体的原理是水位计的水位与汽包水位一致。
（2）本水位计所附带的冲洗器所产生的饱和冷凝水不仅能够实现更新水位计表体里面的水质，并且在流过云母片表面时还能起到冲刷云母片的作用，在云母片表面形成一层薄薄的水膜，阻止云母片表面结垢，使水位计始终保持清晰的观测效果。
.必须定期更换水位计云母应每半年更换一次以防止发生泄漏即更换云母组件。
2 主要技术参数监视方式：就地正前方目视或彩色工业电视远程监视3安全措施（1）严格执行《电业安全工作规程》办理热力机械工作票，解列双色水位计，关闭双色水位计来水、来汽一次门,关闭双色水位计快关阀,开启双色水位计排污阀,确认双色水位计内部无压力时方可开始工作。
（2）云母水位计停止运行。
（3）关闭汽侧一二三次门和水侧一二三次门，打开放水门泄压。
（4）清点所有专用工具齐全，检查合适，试验可靠。
（5）现场工具，零部件放置有序，拆下来的零部件必须妥善保管好并做好记号以便回装。
（6）所带的常用工具，量具应认真清点，绝不容许遗落在设备内。
（7）开工前召开专题会，对各检修参加人员进行分工，并且进行安全，技术交底。
锅炉汽包双色水位计检修工艺指导手册规程
锅炉汽包双色水位计检修工艺指导手册规程
1设备规范：
型号：B69H-32-YW型
安装数量：2台（锅筒左右各1）生产厂家：长春锅炉仪表总厂技术参数：公称压力：32Mpa可视长度：460、570、670mm接口型式：焊接
接口尺寸：670mm
表体材料：2CH3
2结构简介及工作原理：工作原理：
云母双色水位计,表体为三角型,在同一直线的同一方向开三段观察窗,采用光学折射原理获得汽红、水绿、汽满全红、水满全绿的显示效果。
结构简介参照下图：
I、水位计2、播污他3、水Ui 4.汽色
3大、小修项目及周期：
4检修工艺及质量标准4.1工器具准备：
4.2
检修工艺质量标准
4.3设备组件明细表:
4.4易损件清单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q/IXHYTP 大唐国际下花园发电厂企业标准
2006-01-01发布2006-01-01实施
大唐国际下花园发电厂发布
目次
1 目的 (1)
2 适用范围 (1)
3 工作成员职责 (1)
4 工作成员资质及配备 (1)
5检修内容 (2)
6质量标准 (2)
7引用文件 (2)
8监视和测量装置汇总表 (2)
9 工器具明细表 (3)
10 备品备件及材料明细表 (3)
11 作业过程 (4)
12 检修记录 (4)
13 技术记录 (4)
14 备品备件及材料使用消耗记录 (4)
15 验收合格证和验收卡 (5)
左侧双色水位计检修作业指导书
1 目的
1.1 保证检修的双色水位计符合检修工艺质量和文明生产管理要求，检修全过程无不安全情况发生，检修后的双色水位计能安全、可靠、经济、环保地运行。
1.2 为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
2 适用范围及设备概述
适用于大唐国际下花园电厂四期锅炉双色水位计检修工作。
3 工作成员职责
3.1 工作负责人职责：
3.1.1 履行《电业安全工作规程》规定的工作负责人安全职责，全过程负责该检修工作的安全、质量管理。
3.1.2 负责办理工作票。
3.1.3 负责设备、检修工器具质量验证。
3.1.4 负责备品备件和材料的质量验证、复核。
3.1.5 负责指定专门人员做好记录，确保记录真实、准确、工整。
3.1.6 负责检修项目的自检并签证，对本项目的安全、质量负责。
3.1.7 及时提出验收（验证）、分部试运申请。
3.1.8 及时组织工作班成员消除试运过程中暴露的缺陷。
3.2 监护人职责：
3.2.1 监护人负责按《电业安全工作规程》的要求对参加检修工作的每位人员的安全进行监督。
3.2.2 履行大唐国际下花园发电厂《工作票安全监护人制度》（试行）规定的职责和权力。
3.3 其他工作人员职责：
3.3.1 履行《电业安全工作规程》规定的工作班成员安全职责。
3.3.2 依据公司质量控制的有关规定、规程、标准进行设备检修，且符合质量控制标准。
3.3.3 在工作负责人的领导下，负责按工作程序进行工作。
3.4 点检员职责：
3.4.1 依据检修规程及相关质量标准，对“W”“H”点及“整体质量验收”进行验证、签字。
3.4.2 督促、监督所有工作人员遵守公司有关质量标准体系的相关规定、标准。
3.4.3 督促、监督所有工作人员落实相关安全技术措施。
3.4.4 及时对检修结果进行评价。
4 人员资质及配备
4.1 所有参与检修人员必须经过安全培训、技术培训且考试合格。
4.2 外来检修人员必须通过大唐国际下花园发电厂安全监察部的检修资质审查。
4.3 工作负责人应同时具备下列条件中的两条：
4.3.1 三年以上的现场工作经验。
4.3.2 技术员以上职称。
4.3.3 经职业技能鉴定高级工以上。
4.4 安全监护人应具备下列条件之一：
4.4.1 非本项工作的工作负责人和工作班成员且具备工作负责人资格。
4.4.2 经安监部审批的具有安全监护人资格的人员。
4.4.3 取得助理工程师职称，具有三年以上的现场工作经验。
4.4.4 持有国家劳动和社会保障部颁发的检修专业高级工以上职业资格证书。
4.5 工作班成员应具备下列条件：
4.5.1 熟悉《电业安全工作规程》。
4.5.2 持有国家劳动和社会保障部颁发的锅炉检修专业初级工以上职业资格证书。
4.6 配合工种人员
4.6.1 起重人员：持有有效的起重作业资格证书。
4.6.2 焊工：持有有效的焊工作业资格证书。
5 检修内容
检修内容：水位计解体、水位计检查、修理、水位计组装、试用
6 质量标准
6.1 外压板应无弯曲变形，螺孔处应圆滑与螺栓无卡涩现象，否则进行修理。
是否需要修理
6.2 衬垫应用0.4~0.6mm柔性石墨垫片；衬垫应平整，表面无径向划痕和摺印；尺寸符合接合面形状要求，宽窄均匀，可见缝宽度应略宽2—3mm。
6.3 打磨过活螺母与螺栓，不得有咬扣断扣现象，配合应灵活无卡涩，丝扣部分应涂铅粉或喷二硫化钼喷剂
6.4 螺栓部分不得有弯曲、变形，螺母六方应完好，不得有圆角缺损，是否更换螺栓和螺母
6.5 组装叠加时，云母片应清洁，不得有不洁油质及粉尘杂物，云母片应透明，夹层无汽泡。
6.6 擦净接合面，将衬垫、云母片及内衬板依次放入，用螺栓将外压板压紧在内压板上，注意应防止遮挡可见槽。
6.7 水位计零位与锅炉设计零位误差不得大于±30mm
7 引用文件
7.1 下花园发电厂《HG-670/140-9型锅炉检修工艺规程》、《HG-410/100-9型锅炉检修工艺规程》7.2 Q/CDT 106 0001—2004《中国大唐集团公司检修作业指导书编写规范》
7.3 DL/T838-2003《发电企业设备检修导则》
7.4 《电力安全工作规程》
7.5 《防止电力生产重大事故的二十五项重点要求》
7.6 制造厂的技术资料及设备图纸
8 监视和测量装置汇总表
9 设备和工器具汇总表
10 备品备件及材料明细表
11 作业过程
11.1 水位计解体
11.1.1 水位计照明电源拉闸拆卸水位计灯罩，取下放置于合适部位。
11.1.2 用专用扳手松开水位计外压板的螺母，取下外压板。
11.1.3 取下内衬板及云母片，记下云母片厚度。
11.1.4 逐个松开各压板螺丝，拆下云母片。
11.2 水位计检修
11.2.1 检查和疏通汽水连接管和放水管，必要时用压缩空气进行吹扫。
11.2.2 检查水位计密封面有无坑点、沟槽及冲刷腐蚀情况，轻微缺陷可用标准油石进行研磨，严重缺陷可用油石压砂纸将平面研磨；
11.3 水位计的组装
11.3.1 挑选合格云母片，将新云母片加工成与接合面相符形状，云母片叠加厚度参考拆前记录，一般应为1.6~2mm 记下云母片回装厚度。
11.3.2 拧紧螺栓应从中间向两端交叉进行，为了均匀压紧云母片，应分3~4次逐渐拧紧，一般以500mm 套管和专用搬子加紧为宜。
11.3.3 将水位计灯罩壳装好，照明恢复，照明应充足。
11.3.4 校对水位计零位
11.3.5 锅炉上水后，调整红绿玻璃位置，红绿双色分明，水位清晰可见。
12 检修记录
附录A：检修中发现问题及处理结果
13 技术记录
附录B：检修技术数据记录
14 备品备件及材料使用消耗记录
15 验收合格证和验收卡
附录C：设备检修质量验收单
16 异动报告
17 工时统计报告
附录 A
检修中发现问题及处理结果
附表B
附表C
设备检修质量验收单
检修性质：专业：班组：日期：年月日编号：。
