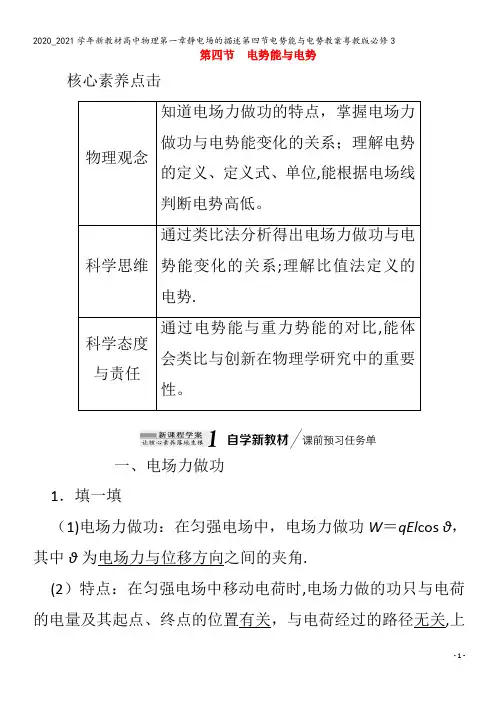

高中物理第一章静电场的描述第四节电势能与电势教案粤教版3
第四节电势能与电势核心素养点击物理观念知道电场力做功的特点，掌握电场力做功与电势能变化的关系；理解电势的定义、定义式、单位,能根据电场线判断电势高低。
科学思维通过类比法分析得出电场力做功与电势能变化的关系;理解比值法定义的电势.科学态度与责任通过电势能与重力势能的对比,能体会类比与创新在物理学研究中的重要性。
一、电场力做功1．填一填（1)电场力做功：在匀强电场中，电场力做功W＝qEl cos θ，其中θ为电场力与位移方向之间的夹角.(2）特点：在匀强电场中移动电荷时,电场力做的功只与电荷的电量及其起点、终点的位置有关，与电荷经过的路径无关,上述结论也适用于非匀强电场。
2．判一判（1)只要电荷在电场中移动，电场力一定做功。
(×）（2)在匀强电场中将同一电荷移动同样的距离，电场力做功相同。
(×)(3)电场力做功与重力做功类似，与初末位置有关，与路径无关。
（√）3．想一想一电荷在某电场中运动了一周又回到出发点,电场力对该电荷做功吗?提示：不做功。
由功的定义式可知，电荷运动一周位移为0，故电场力一定不做功。
错误!1．填一填（1）电势能：电荷在静电场中的某一位置具有的势能，用E p表示。
（2）电场力做功与电势能变化的关系：电场力做的功等于电势能的减少量,表达式:W AB＝E p A－E p B.①电场力做正功，电势能减少；②电场力做负功，电势能增加。
（3）电势能的大小:电荷在电场中A点的电势能大小，等于将电荷从该点移动到零电势能位置时电场力所做的功，即E p A＝W A0。
(4）电势能具有相对性电势能零点的规定：通常把电荷在离场源电荷无限远处或把电荷在大地表面上的电势能规定为零。
2．判一判（1）电势能有正、负之分,故电势能是矢量.(×）（2）电场中有M、N两点，把电荷从M点移到N点的过程中,电场力对电荷做负功,电荷的电势能增加.（√）（3)电场力做功的过程就是电势能与其他形式的能量转化的过程。
电势能与电势 高二上学期物理粤教版(2019)必修第三册
二、教材内容分析 在本节教学的过程中，应注意通过演绎的方式培养学生的科学思维素
养。比如，恒力做功的普遍性公式与静电力做功相结合可推导出静电力 做功与路径无关。由静电力做的功与电势能变化量的关系，以及电势差 的定义和电势的定义推导出静电力做的功与电势差的关系式。将静电力 做的功与电势差的关系规律用于匀强电场，推导出匀强电场中电势差与 电场强度的关系。
径无关”,“重力做功与路径无关”的拓展。教材除了通过两种直线路径 外，还折线路径。运用微元和极限的思想可以拓展到任意曲线路径。教 材中有关“静电力做的功及其与电势能变化量之间的关系”是对之前所 学的“重力做功等于重力势能变化量的负值”的拓展。
在学习此部分内容时，学生已经学习了动能定理，因此教师在此可 以引导学生通过势能的功能关系和动能定理两个维度进行双向的教学建 构，从而使学生对相关概念和关系的理解更进一个层次。
第一章 静电场的描述
第四节 电势能与电势
一、课标分析及解读
1、内容要求 3.1.5 知道静电场中的电荷具有电势能。了解电势能、电势和电势差
的含义。知道匀强电场中电势差与电场强度的关系。能分析带电粒子在 电场中的运动情况，能解释相关的物理现象。
静电场中有关能量的概念和规律，包括电势能、电势、等势面、电 势差与电场强度的关系等。
静电场中涉及的物理量有六个，分别是：静电力、电场强度、静电 力做功、电势能、电势、电势差。这些概念和物理量是紧密相关的，教 师在教学中应使学生对上述相关物理概念的理解形成相互关联的、紧密 的知识闭环(可参考本单元知识结构图)。
二、教材内容分析 在教学中应注意知识的铺垫和引申。教材中有关“静电力做功与路
二、教材内容分析
本节包含静电力做功的特点、静电力做功与能量转化的关系、电势 能、电势四个三级主题。
2020-2021学年新教材高中物理 第一章 静电场的描述 习题课一 电场能的性质教案 粤教版必
习题课一电场能的性质综合提能一电势高低及电势能大小的判断[知识贯通]1．电势高低的判断方法判断角度判断方法依据电场线方向沿电场线方向，电势越来越低。
(电场线的方向就是电势降低最快的方向) 场源电荷判断法离场源正电荷越近的点，电势越高；离场源负电荷越近的点，电势越低根据电场力做功判断正电荷在电场力作用下移动时，电场力做正功，电荷由高电势处移向低电势处；正电荷克服电场力做功，电荷由低电势处移向高电势处。
对于负电荷，情况恰好相反根据E p＝qφ判断正电荷所在处的电势能越大，该点电势越高；负电荷所在处的电势能越大，该点电势越低2.电势能大小的判断方法判断角度判断方法做功判断法电场力做正功，电势能减少；电场力做负功，电势能增大电荷电势法正电荷在电势越高的地方电势能越大；负电荷在电势越低的地方电势能越大公式法由E p＝qφ，将电荷的大小、正负号一起代入公式。
若E p为正值，其绝对值越大表示电势能越大；如E p为负值，其绝对值越小，表示电势能越大能量守恒法若只有电场力做功，电荷的动能和电势能之和不变，电荷动能增加，电势能减少；电荷动能减少，电势能增加场源电荷判断法离场源正电荷越近，检验正电荷(或负电荷)的电势能越大(或越小)，离场源负电荷越近，检验正电荷(或负电荷)的电势能越小(或越大)电场线法顺着电场线的方向运动，检验正电荷(或负电荷)的电势能减少(或增加)，逆着电场线的方向运动，检验正电荷(或负电荷)的电势能增加(或减少)[典例1][多选]在真空中A、B两点分别放置等量异种电荷，在电场中通过A、B两点的竖直平面内对称位置取一正方形路径abcd，如图所示，现将一电子沿abcd移动一周，则以下判断中正确的是( )A．由a→b，电势降低，电子的电势能减少B．由b→c，电场对电子先做负功后做正功，总功为零C．由c→d，电子的电势能增加D．由d→a，电子的电势能先减少后增加，电势能总增量为零[解析] 等量异种点电荷的电场线及等势面分布情况如图所示，由图中电场线分布可知，从a到b电势逐渐降低，电子的电势能增加，A错误；再由等势线的分布可知，b、c在同一等势面上，沿直线由b到c电势先降低后升高，电场对电子先做负功，后做正功，总功为零，B正确；由c到d，电场对电子做正功，电子的电势能减少，C错误；a、d在同一等势面上，由d 到a，电子的电势能先减少后增加，电势能总增量为零，D正确。
高中物理 第一章 电场 1.4 电势和电势差教案 粤教版选修3-1
分析：因为等势面上各点电势相等，电荷在同一等势面 上各点具有相同的电势能，所以在同一等势面上移动电荷电 势能不变，即电场力不做功．
（2）等势面一定跟电场线垂直，即跟场强的方向垂直． 分析：假如不是这样，场强就有一个沿着等势面的分量， 这样在等势面上移动电荷时电场力就要做功．但这是不可能 的，因为在等势面上各点电势相等，沿着等势面移动电荷时 电场力是不做功的．所以场强一定跟等势面垂直． （3）等势面的排布：前面已经指出，沿着电场线方向 电势越来越低．可见，电场线不但跟等势面垂直，而且是由 电势较高的等势面指向电势较低的等势面．对比书中的图 片，类比等高线与等势面． （4）几种典型场的等势面．
（3）不论电场如何分布，电场力是恒力还是变力，
电场力做功的大小都可以用W qU AB 计算得到。
（二）电势 问题：物体在重力作用下移动的高度差越大，重力势
能的变化也越大．高度差即高度的差值，电势差也就是电势 的差值，那么如何定义电场中各点的电势？
电势通常用 来表示．电场中某一点的电势，等于单位
有关图片可以参考媒体资料． （5）处于静电平衡状态的导体是一个等势体，它的表 面是一个等势面． 分析：因为导体在静电平衡状态时内部场强处处为零， 在导体的任意两点间移动电荷时电场力所做的功为零，因此 导体内部各点电势相等． 教学后记:
点，电场力的大小 F qE 为恒力，则电场力做功大小为：
WAB qE cos ( 为 Eq 与 S 之间的夹角)
在这里： wAB 是一个与电荷本身无关的量， q
类似如重力做功 g 也是与物体本身无关的物理量，只与 重力场本身性质有关．
因此我们将 wAB 这一比值叫做 A、B 两点间的电势差， q
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四节 电势能与电势
学习目标：1.[科学思维]知道电场力做功的特点，会根据电场力做功与电势能改变的关系进行分析和计算。
2.[物理观念]理解电势的定义及其相对性。
3.[物理观念]知道等势面的概念，知道在等势面上移动电荷时电场力不做功。
4.[科学探究]通过类比的方法探究电场力做功的特点。
一、电场力做功
1．电场力做功：在匀强电场中，电场力做功W ＝qEl cos θ，其中θ为电场力与位移方向之间的夹角。
2．特点：在匀强电场中移动电荷时，电场力做的功只与电荷的电量及其起点和终点的位置有关，与电荷经过的路径无关，上述结论也适用于非匀强电场。
二、电势能
1．电势能：电荷在电场中的某一位置具有的势能，用E p 表示。
2．电场力做功与电势能变化的关系：电场力做的功等于电势能的减少量，表达式：W AB ＝E p A －E p B 。
电场力做正功，电势能减少；
电场力做负功，电势能增加。
3．电势能的大小：电荷在电场中A 点的电势能大小，等于将电荷从该点移动到零势能位置时电场力所做的功，即E p A ＝W A 0。
4．电势能具有相对性 电势能零点的规定：通常把电荷在离场源电荷无限远处或把电荷在大地表面上的电势能规定为零。
三、电势
1．定义：电荷在电场中某一点的电势能与它的电量之比。
2．公式：φ＝E p q 。
3．单位：国际单位制中，电势的单位是伏特，符号是V,1 V ＝1 J/C 。
4．电势高低的判断：沿着电场线的方向电势逐渐降低。
5．电势是标量，只有大小，没有方向，但有正、负之分，同一电场中电势为正表示比零电势高，电势为负表示比零电势低。
6．电势的相对性：只有规定了电势零点才能确定某点的电势大小，一般选大地或离场源电荷无限远处的电势为0。
四、等势面
1．定义：电场中电势相同的各点构成的面。
2．等势面的特点
(1)在同一等势面上移动电荷时电场力不做功(选填“做功”或“不做功”)。
(2)等势面一定跟电场线垂直，即跟电场强度的方向垂直。
(3)电场线总是由电势高的等势面指向电势低的等势面。
1．正误判断(正确的打“√”，错误的打“×”)
(1)沿不同路径将电荷由A移至B，电场力做功不同。
(×)
(2)电场力做正功，电势能增加，电场力做负功，电势能减小。
(×)
(3)电势具有相对性，选不同的零电势参考点，电势的值不同。
(√)
(4)电荷在等势面上移动时不受电场力作用，所以不做功。
(×)
(5)点电荷在真空中形成的电场的等势面是以点电荷为球心的一簇球面。
(√)
2．如图所示，实线表示某电场的电场线，虚线表示该电场的等势面，下列判断正确的是( )
A．1、2两点的场强相等
B．1、3两点的场强相等
C．1、2两点的电势相等
D．2、3两点的电势相等
D [由电场线的疏密程度可以描述场强的大小可知，1、2两点、1、3两点的场强均不相同，AB均错误；1、2两点不在同一等势面上，电势不相等，2、3两点在同一等势面上，电势相等，C错误，D正确。
]
3．(多选)下列关于等势面的说法正确的是( )
A．沿电场线方向，电势降低；电势降低的方向就是电场的方向
B．在同一等势面上移动电荷时，电场力不做功
C．在电场中将电荷由a点移到b点，电场力做功为零，则该电荷一定是在等势面上运动D．某等势面上各点的场强方向与该等势面垂直
BD [电场线的方向就是电势降低最快的方向，但电势降低的方向不一定沿电场线，等势面上各点的场强方向与等势面垂直，故A错误，D正确；电场力做功为零，说明始末位置的电势差为零，但物体不一定在等势面上移动，故B正确，C错误。
]
电场力做功与电势能
(1)如图所示，试探电荷q在电场强度为E的匀强电场中，沿直线从A移动到B，电场力做的功为多少？若q沿折线AMB从A点移动到B点，电场力做的功为多少？
(2)若q沿任意曲线从A点移动到B点，电场力做的功为多少？由此可得出什么结论？
(3)对比电场力做功和重力做功的特点，它们有什么相同之处？重力做功引起重力势能的变化，电场力做功引起什么能的变化？
提示：(1)电场力F＝qE，电场力与位移夹角为θ，电场力对试探电荷q做的功W＝F·|AB|cos θ＝qE·|AM|，在线段AM上电场力做的功W1＝qE·|AM|，在线段MB上电场力做的功W2＝0，总功W＝W1＋W2＝qE·|AM|。
(2)W＝qE·|AM|电荷在匀强电场中沿不同路径由A点运动到B点，电场力做功相同，说明电场力做功与路径无关，只与初、末位置有关。
(3)电场力做功与重力做功都与路径无关，电场力做功引起电势能的变化。
(1)电场力做的功与电荷的起始位置和终止位置有关，但与具体路径无关，这与重力做功特点相似。
(2)电场力做功的特点不受物理条件的限制，不管电场力是否变化，是否是匀强电场，是直线运动还是曲线运动，电场力做功的特点不变。
2．电势能
(1)电势能E p是由电场和电荷共同决定的，是属于电荷和电场所共有的，我们习惯上说成电荷在电场中某点的电势能。
(2)电势能是相对的，其大小与选定的参考点有关。
确定电荷的电势能，首先应确定参考点，也就是零势能点的位置。
(3)电势能是标量，有正负但没有方向。
在同一电场中，电势能为正值表示电势能大于参考点的电势能，电势能为负值表示电势能小于参考点的电势能。
3．电场力做功与电势能变化的关系
(1)W AB＝E p A－E p B。
电场力做正功，电势能减小；电场力做负功，电势能增加。
(2)在同一电场中，正电荷在电势高的地方电势能大，而负电荷在电势高的地方电势能小。
