关于什么是RJ45接口连接器以及水晶头网络接口规范详解
关于什么是RJ45接口连接器以及水晶头网络接口规范详解 什幺是RJ45接口连接器？什幺是水晶头连接器？ RJ45型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45型插头和网线有两种连接方法（线序），分别称作T568A 线序和T568B线序。
RJ45型网线插头引脚号的识别方法是：手拿插头，有8个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1脚、第2脚、、第8脚。
水晶头是一种能沿固定方向插入并自动防止脱落的塑料接头，俗称水晶头，专业术语为RJ-45连接器（RJ-45是一种网络接口规范，类似的还有RJ-11接口，就是我们平常所用的电话接口，用来连接电话线）。
之所把它称之为水晶头，是因为它的外表晶莹透亮的原因。
水晶头适用于设备间或水平子系统的现场端接，外壳材料采用高密度聚乙烯。
双绞线的两端必须都安装这种RJ-45插头，以便插在网卡（NIC）、集线器（Hub）或交换机（Switch）的RJ-45接口上，进行网络通讯。
每条双绞线两头通过安装水晶头与网卡和集线器（或交换机）相连。
在网络产品中，网线与水晶头可能再普通不过了。
虽然网线和水晶头不是什幺重要的东西，但是如果网线与水晶头的质量不好，那幺上网进行传输和交换重要的数据的时候便会经常遇到各种莫名其妙的问题，造成不必要的麻烦。
所以说在选购网线和水晶头的时候还是尽量选择一些质量较优的产品，特别是一些要求达标过测试的工程项目，要求更是严格。
下面就谈一谈选购网线与水晶头的技巧，希望能给大家一些提示。
其中网线又分为有两种：一种是同轴电缆（基本已经淘汰），另一种是双绞线，我们在这里只谈双绞网线的选购。
超五类网络跳线是网络布线中最常用的网线，分屏蔽和非屏蔽两种。
如果是室外使用，屏蔽线要好一些，在室内一般用非屏蔽五类就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法是一样的。
RJ45_RJ11 连接器SPEC_
1. SCOPE1.1. CONTENTSThis specification covers the requirements for product performance , test methods of Approved Check PreparedGLGI RJ45 & RJ11 series(本规范适用于RJ45&RJ11系列产品的相关功能要求及测试方法等)2. REQUIREMENTS2.1. CONSTRUCTION & COMPENTS (结构及组成)See the construction drawing. (详见工程图面)2.2. MATERIALS（材质）Housing（塑壳）：A．PA46+30%GF UL94V-0 (PA46加30%玻璃纤维, 防火等级UL94V-0) □B．PA66+30%GF HB (PA66加30%玻璃纤维, 防火等级HB) □C．PBT+30%GF UL94V-0 (PBT加30%玻璃纤维, 防火等级 UL94V-0) □D．LCP+30%GF UL94V-0 (LCP加30%玻璃纤维, 防火等级 UL94V-0) □Cover（针座）：A．PA46+30%GF UL94V-0 (PA46加30%玻璃纤维, 防火等级UL94V-0) □B．PA66+30%GF HB (PA66加30%玻璃纤维, 防火等级HB) □C．PBT+30%GF UL94V-0 (PBT加30%玻璃纤维, 防火等级 UL94V-0) □D．LCP+30%GF UL94V-0 (LCP加30%玻璃纤维, 防火等级 UL94V-0) □Contact（端子）：A．￠0.46mm C5191-H □Plating(电镀)：50u" min nickel underplate over all,100u" min tin plate on solder tail area,GF plate on contact area. (镍底50U”+镀锡100U”+镀半金)1.5μ＂□，2μ＂□，3μ＂□6μ＂□，15μ＂□，30μ＂□，50μ＂□，B．T=0.35mm C5191-EH □T=0.35mm C5210-EH □Plating(电镀)：50u" min nickel underplate over all, GF plate on contact area.(镍底50U” +镀全金)1.5μ＂□，2μ＂□，3μ＂□6μ＂□，15μ＂□，30μ＂□，50μ＂□，Shield（外壳）：C2680-H, Nickel plating,（黄铜C2680-H，镀镍）LED(颜色依规格变动)： Yellow (黄色) 3.1×1.9×4.1 □Green (绿色) 3.1×1.9×4.1 □Red (红色) 3.1×1.9×4.1 □3. RATINGS(标准值)3.1 Rated Voltage（额定电压）： 125VAC rms.3.2 Rated Current（额定电流）： 1.5 A Max @25°C3.3 Operating Temperature（工作温度）：- 40 °C to 85°C3.4 Stockpile Temperature (储存温度)： - 20 °C to 60°C4. Test Condition【试验条件】：All tests shall be performed as bellow conditions unless otherwise specified.【除特别說明外，各项测试的条件为下面之說明】4.1 Temperature Range：+15℃ to +35℃【温度：+15℃ to +35℃】4.2 Humidity Range：25% to 85% 【湿度：25% to 85%】5. TEST REQUIREMENTS AND PROCEDURES SUMMARY (试验要求及说明)The product shall be designed to meet the electrical, mechanical and environmental performance requirements specified in Figure 1.(产品必须满足表Figure 1中电气，机械及环境等方面的功能要求)Test Item Requirement Procedure1 Appearance【外观】Meets requirements of productdrawing. No physical damage.【依产品图面，无损坏】Visual inspection.【目视】ELECTRICAL REQUIREMENT (电气特性)2 Contact Resistance【接触阻抗】40mΩMAX Max(Initial)【初始态最大40mΩ】100 mΩ (Final)【最终态最大100mΩ】Subject mated contacts assemnled housingto 20 mV maximum 100 mA .Measured from plugside to PCB side.See Figure 1【组装好的端子施以最大电压20mV最大电流100mA从端口处到PCB端测试】EIA 364-23B3 InsulationResistance【绝缘阻抗】500 MΩ Min.【最小值500 MΩ】Mated connectors with 500±10% VDCbetween adjacent contacts or ground【对组装好的独立端子或接地物之间施以500±10% VDC的电压测试】.EIA 364-21C4 Dielectricwithstanding Voltage【耐压】Without damaged such asarcing or breakdown etc..【不能有如跳电，击穿,破裂损坏】Mated connectors with 1000±5% VAC for1 minute 0.5 mA between adjacent contactsor ground.【对组装好的独立端子或接地物之间施加交流1000VAC 0.5mA 电流1分钟】.EIA 364-20BMECHANICAL REQUIREMENT (机械特性)5 Durability【耐久】No damageTermination Resistance:100mΩMAX【测试后无损坏，最大接触阻抗100mΩ】See Note (a).Operation Speed：10 to 20 cycle/min.【测试速度：每分钟10到20个循环】Durability Cycles：750 Cycles【测试次数：750 Cycles Min】EIA 364-9C6 Connector MatingForce【插拔力】30N MaxMating connectors at maximum rate25±3mm Per minute and measure the force.【测试组装好之连接器在每分钟25±3mm的速度下之插入力】.EIA 364-13B7 Plug Retention Force【Plug保持力】45N Min.Mating connectors at maximum rate25±3mm Per minute and measure the forcerequired to unmate connector.【测试组装好之连接器PLUG在每分钟25±3mm的速度下之卡扣保持力】.EIA 364-13B8 Durability(Preconditioning)【耐久预处理】No Physical DamageEIA-364-09Connectors shall be subjected to 50cycles of Insertion and Withdrawal andResistance.【测试组装好之连接器PLUG对插50次,测试绝缘,耐压,接触阻抗】9 Reseating【手工对插】No Physical DamageManually mate and un-mate theconnector with Plug for 3 cycles.【测试组装好之连接器PLUG对插3次】10 Vibration【震动】1.N o electrical discontinuitygreater than 1 u sec. shalloccur.【电气上不能有超过1微秒【百万分之一秒）断讯的情形发生】2.L ossen, crack and breakageof the plastic part and otherdetrimental damage shallnot be observed.【塑胶件不能有松脱破损或其他不利的损坏】Termination Resistance【测试后接触阻抗】: 100mΩMAXSolder each of plug and receptacleconnector to the P.C. Board, then matethem together. Place the matedconnector firmly on the vibrator andapply the following condition shall bedone，passing DC 100mA current during thetest.【将公母座连接器个自焊接于PC板上,然后将其对插再回定于震动器上, 测试品通100mA电流，并施加下列条件】Frequency :10Hz – 55Hz – 10Hz/min.【频率: 一分钟内变换10Hz – 55Hz – 10Hz】Direction : along three mutuallyPerpendicular Direction【方向：沿着三个互相垂直的方向】Sweep time : 2 hours along eachdirection, a total 6 hours【时间:每个方向2小时,共6小时】Amplitude : 1.52mm【振幅:1.52mm】EIA 364-28D11Mechanical Shock【机械冲击】1．No electrical discontinuitygreater than 1 u sec. shalloccur.【电气上不能有超过1微秒【百万分之一秒）断讯的情形发生】2．Lossen, crack and breakageof the plastic part and otherdetrimental damage shallnot be observed.【塑胶件不能有松脱破损或其他不利的损坏】3．Termination Resistance【测试后接触阻抗】: 100mΩMAXAccelerate Velocity：490m/s2 （50G）Waveform：Half-sine shock plusDuration：11msecNo. of Drops：3 drops each to normal andreversed directions of X,Y and Z axes,totally 18 drops, passing DC 100mA currentduring the test.【加速度：490m/s2 波形：半正弦波；持续时间：11msec冲击次数:3个轴6个面,每面3次共18次,测试品通100mA电流】EIA 364-27BENVIRONMENTAL REQUIREMENT (环境特性)TEST ITEM REQUIREMENT PROCEDURE12 Humidity-Temperature Cycle【恒温恒湿】No damageTermination Resistance: 100mΩMAX【测试后无损坏，最大接触阻抗100mΩ】See Note (a)At a temperature of 40±2℃ and relativehumidity of 90% - 95% for 96 hours. Then,beleft alone for 1 to 2 hours in a room ambietand test in the time【温度40±2℃，湿度90% - 95%，测试96h,测试后置于室温下1—2h时测试其它项目】EIA 364-31B.13 Thermal Shock【冷热冲击】No damageTermination Resistance: 100mΩMAX【测试后无损坏，最大接触阻抗100mΩ】See Note (a).Solder each of the plug and receptacleconnector to the P.C. Board, then matethem together, and expose them to thefollowing environmental condition.【将公母座连接器个自焊接于PC板上,后将其对插再暴露在下列条件中】Temperature : -55℃ ± 3℃ (30 min.)【温度:置于-55℃ ± 3℃,30分钟】→standard atmosphericcondition (10-15 min.)【再转换至标准大气条件10~15分鐘】→80℃ ± 2℃ (30 min.)【再转换到80℃ ± 2℃,30分钟】→standard atmosphericcondition (10-15) min.)【再转换至标准大气条件10~15分钟】Transition time : 5 min. max.【转换时间:最久5分钟】Number of exposure : 5 cycles【暴露次数:5次】It shall be subjected to standardatmospheric condition for 1 to 2 h, afterwhich measurements shall be made.【物品应置于标准大气条件中1~2小时后再进行测量动作】EIA 364-32C14 Salt Spray【盐水喷雾】No damageTermination Resistance: 100mΩMAX【测试后无损坏，最大接触阻抗100mΩ】See Note (a).Subject mated and unmated connectorsshould be tested according to thecondition listed below:Temperature: (35±2)℃Humidity: (95—98)% (R.H.)PH: 6.5—7.2Duration: (1u”:8H; 1.5u”:12H;3u”:24H;6u”over: 48H)【连接器如下条件下测试:(35±2)℃，湿度：(95—98)%；PH值：6.5—7.2持续时间: 1u”:8H; 1.5u”:12H;3u”:24H;6u”over: 48H. 】It shall be subjected to standardatmospheric condition 1 h. after removingthe salt deposits.【物体在移出盐水槽后应置于标准大气条件中一个小时后再进行测量动作】It should meet the contact resistance.Non-contact area (5 ± 1)% salt-solution(35± 2)℃ for 8 hours.【待测品非接触部位测试条件：温度: (35± 2)℃，盐水密度: (5 ± 1) %时间: 8H; 】EIA 364-26B.15 Solder ability【焊锡性】More than 95% of the dippedsurface shall be wet withsolder【锡附着的面积应超过浸入表面积的95%以上】Immerse the solder pin of the connector inthe solder bath at 245℃ ± 5℃ for 5± 0.5 seconds.After dipped the pin in the flux of RAMor R type for 5 seconds.【将端子脚浸入RAM或R tyep的助焊剂中(5-9)秒,然后将端子脚浸入245℃ ± 5℃的锡炉中5 ± 0.5秒】EIA 364-5216 Resistance to WaveSoldering Heat【耐焊性】Without deformation of case orexcessive lossen.【塑胶不得不明显的变形或损坏】Electrical characteristics shall besatisfied【电气特性必须符合规格】See Note (a).Place the connector on the P.C. Board,then immerse the solder pin up to thesurface of the board in the solder bath atSolder Temp：【PA46/LCP 260±5℃,5±0.5MINsec. PBT 245±5℃, 5±0.5MINsec. 将连接器置于PC板上,然后将露出PC板表面的PIN脚部分浸入锡炉中】EIA-364-56C17 Temperature Life(Heat Aging)【温升】Temperature Rise;+30°C MAX【温度升高最大值+30°C】See Note (a)Mate connectors: measure the temperaturerise at the rated current after 96 hours【公母对插端子串联通以额定电流96小时】EIA 364-17B.18Heat Test【耐热试验】1. No damage2. Contact Resistance：Initial vaule 100mΩMate connectors; expose to: 96 hours at70±2℃EIA-364-17Figure 1（End）NOTE(a)：Shall meet visual requirements, show no physical damage, and meet requirement of additional tests as specified in the test sequence in Figures6. Test Plan【试验计划】The test sample were selected from normal products and the following part numberswere used for test. 【测试样品从正常产品中选取，依下表序号逐项测试】Test Group：A B C D E F G H ITest or Examination Test GroupA B C D E F G H I1 ExaminationofProduct 1,12 1,12 1,12 1,8 1,8 1,9 1,9 1,5 1,32 ContactResistance 2,7,9 2,7,9 2,7,9 2,5,7 2,5,7, 2,4,6,8 2,63 InsulationResistance 4,11 4,11 4,11 4,84 withstandingVoltage 3,10 3,10 3,10 3,75 Durability 56 Mating & Unmatingforce37 PlugRetentionForce 48 Durability(Preconditioning)5 5 5 3 3 39 Reseating 8 8 8 6 610 Vibration 711 MechanicalShock 512 Humidity 613 ThermalShock 414 SaltSpray 615 Solderability 216 Resistance to SolderingHeat217 TemperatureLife 418 HeatTest 6Sample 5 5 5 5 5 5 5 5 57. Part of the diagram【局部剖示意图】Figure 1 Contact Resistance Measurement。
RJ45
RJ45又名8j水晶头RJ45是一个常用名称，指的是由IEC (60)603-7标准化，使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头。
IEC (60)603-7也是ISO/IEC 11801国际通用综合布线标准的连接硬件的参考标准。
ISO/IEC 11801标准关于连接硬件需求的规定：·信息插座连接处的物理尺寸参考IEC (60)603-7，8针‘RJ45’ 标准。
·信息插座的电缆端接导体数量为8。
制作网线必不可少因此，使用6针或者4针接插件（比如RJ11）从此不被通用解决方案支持。
T568B : 8针/8线白橙，橙，白绿，蓝，白蓝，绿，白棕，棕T568A : 8针/8线白绿，绿，白橙，蓝，白蓝，橙，白棕，棕1.起源：2. RJ这个名称代表已注册的插孔（Registered Jack），是来源于贝尔系统的USOC (Universal Service Ordering Codes，通用服务分类代码) 代码。
USOC 是一系列已注册的插孔及其接线方式，是由贝尔系统开发的，用于将用户的设备连接到公共网络。
FCC 规定控制着这一目的的应用。
FCC （联邦通信委员会）代表美国政府发布了一个文档规定了RJ11。
3. RJ11是用于西部电子公司（Western ElectricCo）开发的接插件的通用名称。
其外形定义为6针的连接器件。
原名为WExW，这里的x表示‘活性’，触点或者打线针。
例如，WE6W 有全部6个触点，编号1到6, WE4W 界面只使用4针最外面的两个触点(1和6) 不用，WE2W 只使用中间两针。
对于RJ11，信息来源是矛盾的，它可以是2或者4芯的6针接插件。
更加混淆的是，RJ11并不仅是用于代表6针接插件，它还指4针的版本。
4.RJ45 和RJ11：不同的标准，不同的尺寸5. 由于两者的尺寸不同（RJ11为4或6针，RJ45为8针连接器件），显然RJ45插头不能插入RJ11插孔。

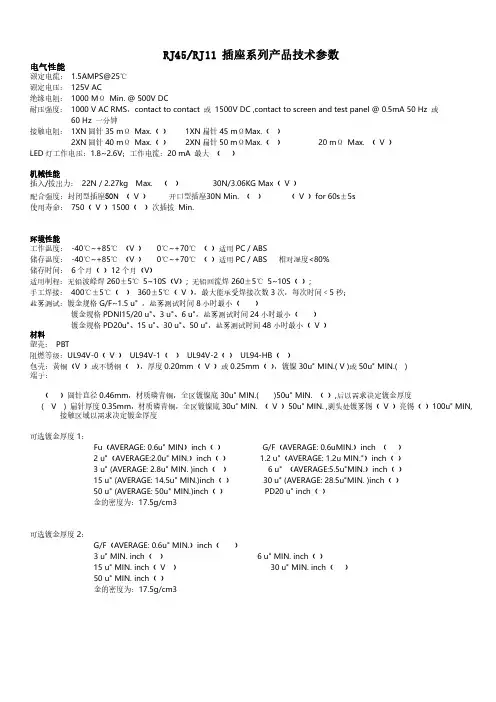

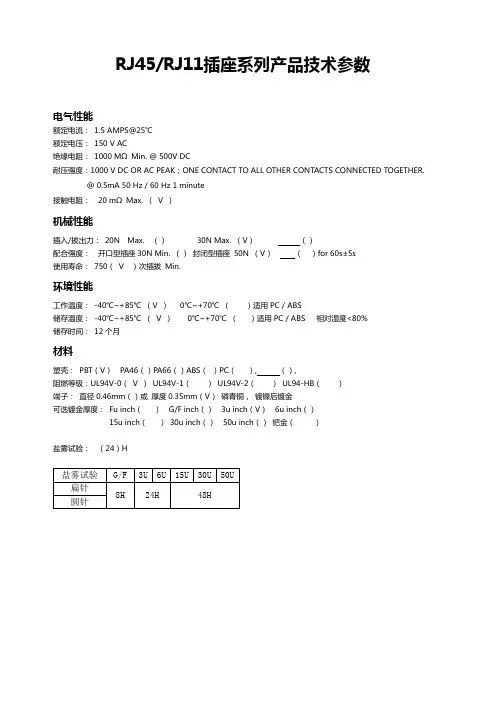

RJ45、RJ11插座系列产品技术参数要求
