电流互感器的简单讲解
电流互感器的结构分类
电流互感器的结构分类1.空心导线式互感器空心导线式互感器是最简单的一种结构，它由一个中心空心导线和一个外围线圈组成。
电流通过中心空心导线时，会在外围线圈中产生磁感应强度，从而感应出电流互感电压。
这种互感器适用于低电压和小电流的测量，适应范围有限。
2.芯式互感器芯式互感器是指将一根芯放置在电流通路中，通过磁感应的方式感应出电流。
芯式互感器可以分为铁芯和非铁芯两种。
铁芯芯式互感器由铁芯和线圈组成，线圈将电流变换为磁场，铁芯会放大这个磁场。
非铁芯芯式互感器由线圈和磁场屏蔽材料组成，磁场屏蔽材料会减弱磁场，从而使得电流互感电压减小。
芯式互感器适用于中高压和中大电流的测量。
3.研磨型互感器（悬浮式互感器）研磨型互感器是一种非接触式互感器。
它利用一个带有导电表面的物体（如金属圆柱体）和一个铁芯组成，这个金属圆柱体围绕电流通路旋转。
当电流通过电流通路时，金属圆柱体与线圈之间会产生旋转电场，通过这个旋转电场，可以感应出电流互感电压。
研磨型互感器适用于高精度、高频率、高电压的测量。
4.霍尔效应互感器霍尔效应互感器是利用霍尔元件感应电流的一种互感器。
它由一个霍尔元件和一个线圈组成，霍尔元件通过磁场来感应电流。
当电流通过线圈时，会生成磁场，磁场会作用在霍尔元件上，从而导致霍尔效应，进而感应出电流互感电压。
霍尔效应互感器适用于低电压和小电流的测量，并且具有高精度和线性度好的特点。
除了以上几种结构分类，电流互感器还可以根据其用途和安装方式进行分类，如直流互感器、交流互感器、安装在高压线路中的互感器等。
每种电流互感器都有其适用范围和特点，选用时需要根据实际需求进行选择。
电流互感器电压互感器的作用
电流互感器电压互感器的作用
电流互感器的作用：
1、将很大的一次电流转变为标准的5A。
2、为测量装置和继电保护的线圈提供电流。
3、对一次设备和二次设备进行隔离。
电流互感器的工作原理和测量精度
电流互感器的特点：
1，一次绕组串联在电路中，并且匝数很少，所以一次绕组中的电流完全取决与被测电路的负荷电流，而与二次电流的大小无关。
2，电流互感器二次绕组所接仪表的电流线圈阻抗很小，所以在正常的情况下，电流互感器在近乎短路的状态下运行。
电流互感器使用注意事项;
1,为了安全起见，电流互感器的二次侧必须可靠接地，以防由于绝缘破裂后，一次侧高压传到二次侧，发生人身事故：
2，一次侧串联在电路中，二次侧的继电器或者测量仪表串联。
3，接线时候要注意极性，电流互感器一二次侧的极性端子，都用字母表示极性
4，电流互感器的二次侧绝对不允许开路。
电压互感器的作用
1，把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
2，使用电压互感器可以将高电压与电气工作人员隔离。
电压互感器的工作原理和测量精度
电压互感器使用注意事项：
1，为了安全起见，电压互感器的二次侧必须要可靠接地！防止高压窜如二次侧危害人身及设备安全。
2，接线时候要注意一二次侧的接线端子的极性，以保证测量的准确性。
3，一次侧需并联在电路中，通常电压互感器的一二侧都应装熔断
器作短路保护。
4，电压互感器二次侧不允许短路，否则会产生很大的短路电流（需要加装熔断器作短路保护）！。
电流互感器的原理
电流互感器的原理
电流互感器是一种用于测量电流的装置，它通过感应电流产生的磁场来实现电流的测量。
电流互感器的原理主要基于电磁感应和变压器的工作原理。
首先，电流互感器内部包含一个主线圈和一个副线圈。
当被测电流通过主线圈时，产生的磁场会通过铁芯传导到副线圈中，从而在副线圈中感应出一个与主线圈中电流成比例的电流。
这种通过电磁感应产生的副线圈中电流被称为次级电流，它与主线圈中的电流成一定的比例关系。
其次，电流互感器的工作原理还涉及到变压器的原理。
因为主线圈和副线圈通过铁芯连接，所以在电流互感器中也存在着变压器的作用。
主线圈中的电流产生的磁场会通过铁芯传导到副线圈中，从而在副线圈中感应出一个次级电流。
由于主线圈和副线圈的匝数不同，所以副线圈中的电流会与主线圈中的电流成一定的比例关系，这就实现了电流的测量。
除此之外，电流互感器还通过一些辅助电路来实现电流的测量和输出。
这些辅助电路可以对副线圈中的电流进行放大、滤波和线性化处理，从而得到准确的电流测量数值。
总的来说，电流互感器的原理基于电磁感应和变压器的工作原理，通过主线圈和副线圈之间的磁场耦合来实现电流的测量。
它具有结构简单、测量精度高、安全可靠等特点，在电力系统、工业自动化等领域得到了广泛的应用。
希望通过本文的介绍，能够让读者对电流互感器的原理有更深入的了解。
电流互感器结构原理-串并联
电流互感器结构原理1普通电流互感器结构原理电流互感器的结构较为简单,由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。
其工作原理与变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（人）通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流（右）；二次绕组的匝数（N0较多，与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，见图5-1。
图5 - 1 普通电流互感器结构原理图由于一次绕组与二次绕组有相等的安培匝数，l1N1=l2N2,电流互感器额定电流比：瓦二丽。
电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器2穿心式电流互感器结构原理穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形（或其他形状）铁心起一次绕组作用。
二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，见图5- 2。
图5 - 2穿心式电流互感器结构原理图由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比：n。
式中11 ――穿心一匝时一次额定电流；n ――穿心匝数。
3特殊型号电流互感器3.1多抽头电流互感器。
这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。
它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，见图 5 - 3。
二反绕纽Ki K-i 心Kd图5 - 3多抽头电流互感器原理图例如二次绕组增加两个抽头， K1、K2为100/5 , K1、K3为75/5 , K1、K4为50/5等。
电压互感器、电流互感器的结构原理及作用
电流互感器和电压互感器的结构原理及作用电流互感器（Current transformer 简称CT）电气符号：TA电流互感器的原理：电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。
电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。
电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。
如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。
电流互感器的结构：电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
电流互感器的作用：电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。
在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。
为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。
电流互感器就起到电流变换和电气隔离作用。
需掌握电流互感器的相关知识：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证准确度误差不超过规定值电流互感器 - 使用注意事项电流互感器运行时，副边不允许开路。
因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。
因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。
电流互感器运行时，副边不允许开路。

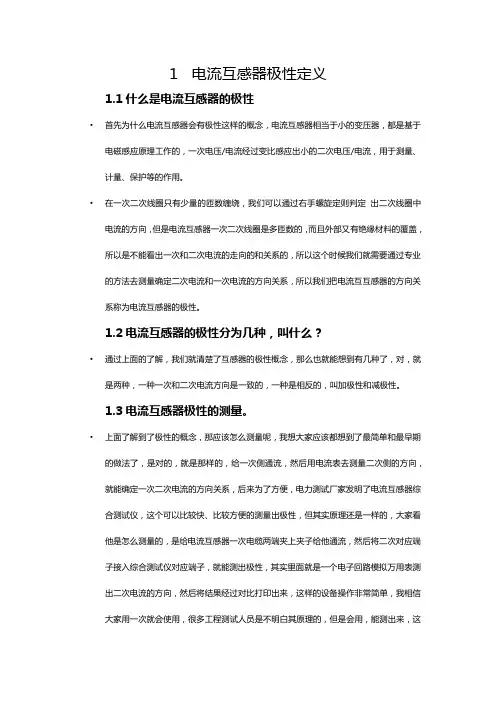

电流互感器极性讲解
1电流互感器极性定义1.1什么是电流互感器的极性•首先为什么电流互感器会有极性这样的概念，电流互感器相当于小的变压器，都是基于电磁感应原理工作的，一次电压/电流经过变比感应出小的二次电压/电流，用于测量、计量、保护等的作用。
•在一次二次线圈只有少量的匝数缠绕，我们可以通过右手螺旋定则判定出二次线圈中电流的方向，但是电流互感器一次二次线圈是多匝数的，而且外部又有绝缘材料的覆盖，所以是不能看出一次和二次电流的走向的和关系的，所以这个时候我们就需要通过专业的方法去测量确定二次电流和一次电流的方向关系，所以我们把电流互互感器的方向关系称为电流互感器的极性。
1.2电流互感器的极性分为几种，叫什么？•通过上面的了解，我们就清楚了互感器的极性概念，那么也就能想到有几种了，对，就是两种，一种一次和二次电流方向是一致的，一种是相反的，叫加极性和减极性。
1.3电流互感器极性的测量。
•上面了解到了极性的概念，那应该怎么测量呢，我想大家应该都想到了最简单和最早期的做法了，是对的，就是那样的，给一次侧通流，然后用电流表去测量二次侧的方向，就能确定一次二次电流的方向关系，后来为了方便，电力测试厂家发明了电流互感器综合测试仪，这个可以比较快、比较方便的测量出极性，但其实原理还是一样的，大家看他是怎么测量的，是给电流互感器一次电缆两端夹上夹子给他通流，然后将二次对应端子接入综合测试仪对应端子，就能测出极性，其实里面就是一个电子回路模拟万用表测出二次电流的方向，然后将结果经过对比打印出来，这样的设备操作非常简单，我相信大家用一次就会使用，很多工程测试人员是不明白其原理的，但是会用，能测出来，这是没有技术含量的，作为运维人员还是要清楚真正的原理的。
• 2 差动保护中极性的使用2.1差动保护原理•差动保护很多人都知道是两侧的电流做对比来定位故障点是区内还是区外，一些学过保护原理的同事知道差动保护中有差动电流和制动电流，差动电流等于两侧电流相量相加的绝对值，制动电流一般是两侧电流相量差绝对值的二分之一（也有用单侧电流最大值的）。
电流互感器并联变比和串联变比
电流互感器并联变比和串联变比1. 电流互感器的基础知识电流互感器（CT），听起来有点高深，对吧？实际上，它在电力系统中扮演着非常重要的角色。
简单来说，电流互感器就像是电力系统中的一个小助手，负责测量大电流并将其转化为更容易处理的小电流。
说白了，就是把“巨无霸”变成“小可爱”，方便我们进行监控和保护。
那电流互感器的变比，哎呀，这就像是一个魔法公式，能够帮我们准确测量电流，避免大电流直接冲击到测量仪器上。
接下来，我们就来探讨一下电流互感器在并联和串联的情况下，它们的变比究竟有什么不同吧！1.1 电流互感器并联变比当我们把电流互感器并联起来时，变比的计算就像是调配鸡尾酒，不能乱来。
并联变比，简单来说，就是电流互感器在并联状态下，它们的变比是如何影响整体电流的。
这时候，我们需要把每个互感器的变比视为一个“成分”，然后计算它们的总效果。
比如，如果你有两个互感器，一个变比是100:1，另一个是200:1，那么它们并联的总变比就不是简单的平均数哦。
这就像是调酒师调配鸡尾酒时，每种酒的比例都会影响到最后的口感，我们要做的是找到最合适的比例，让整体电流的测量准确无误。
并联的好处是可以分担电流负担，像一支足球队，大家分工合作，整体效率更高。
1.2 电流互感器串联变比再说说电流互感器串联的情况，这就有点像把两根电缆连起来传电流。
串联变比的计算其实也没那么复杂，只不过需要注意的是，当电流互感器串联时，它们的变比会相乘。
举个例子，如果一个互感器的变比是50:1，另一个是20:1，串联后，整体变比就是50×20:1，这样就能把电流的测量范围扩大，适应更大的电流。
如果说并联是团队合作，串联就像是给自己加倍努力，结果就会是原来的变比乘以倍数。
这种方式可以让我们应对更大的电流，但要确保所有的互感器都能安全承受，别让它们“炸了锅”。
2. 实际应用中的变比选择选择并联还是串联的变比，其实就像是选鞋子一样，不同的场合需要不同的“鞋子”。
电流互感器知识整理
电流互感器知识整理电流互感器知识简介为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltagetransformer),而进行电流转换的互感器为电流互感器(currenttransformer),简称为CT.本文将讨论电流互感器的相关基本知识.1.电流互感器的基本原理1.1电流互感器的基本等值电路如图1所示.图1电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流, Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N 1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗.电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。
即：IpN1=IsN2Is＝Ip×N1/N2=Ip/Kn1.2.电流互感器极性标注电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。
当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。
由于电流方向相反，且铁心中合成磁通为零。
因此得下式：N1Ip-N2Is=0(本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器的作用
电流互感器作为一次系统和二次系统间联络 元件，起着将一次系统的大电流变换成二次系统 的小电流，用以分别向测量仪表、继电器的电流 线圈供电，正确反映电气设备的正常运行参数和 故障情况，使测量仪表和继电器等二次侧的设备 与一次侧高压设备在电气方面隔离，以保证工作 人员的安全
定义与基本结构
★ 0.2S -- S表示特殊用途的测量用电流互感器，精度等级0.2， 表示在电流为额定电流时，互感器测得的电流与实际电流的误差为 ±0.2% ★ 0.5 -- 精度等级0.5，测量用电流互感器，表示在电流为额定 电流时，互感器测得的电流与实际电流的误差为±0.5% ★10P10 -- 保护用电流互感器。当一次流过短路电流达到额定 电流10倍时，其互感器的复合误差为小于10%
电流互感器的铭牌
电流互感器的端子标志
原理图
一次接线图的符号
二次接线图的符号
基本术语
额定电流比：额定一次电流与额定二次电流 之比。 I1n
公式：
Kn I 2n
实际电流比：实际一次电流与实际二次电流 之比。
公式：
I1 K I2
注：由于电流互感器存在误差，额定电流比与实 际电流比是不相等的。
额定容量（额定输出）：指电流互感器在额 定电流和额定负载下运行时二次所输出的容 量，容量的单位为伏安（VA） 准确级：对电流互感器给定的等级。互感器 在规定使用条件下的误差应在规定的限值内。
定义：电流互感器是一种专门用作变换电 流的特种变压器。 基本结构：主要由一次绕组、二次绕组和 铁心构成，一次、二次和铁心之间都有绝 缘。
电流互感器的原理
电流互感器，一般N1≤N2，可见电流互流 感器为一“变流”器，基本原理与变压器相 同，工作状况接近于变压器短路状态，原边 符号为P1、P2，副边符号为S1、S2。互感 器的原边串接入主线路，被测电流为I1 ， 原边匝数为N1，副边接内阻很小的电流表 或功率表的电流线圈，副边电流为I2，副边 匝数为N2。
