美国杜邦POM 511P物性数据表
PET常用物料物性数据表
1.4 物性数据表 171-1000一、乙二醇（EG） ............................ - 0 -表1．1乙二醇的物性数据〔7〕........................................ - 0 -表1．2乙二醇液体密度〔7〕.......................................... - 1 -表1．4乙二醇粘度〔6〕.............................................. - 2 -表1．5乙二醇液体动力粘度〔7〕...................................... - 3 -表1．6乙二醇气体动力粘度〔7〕...................................... - 4 -表1．7乙二醇液体蒸汽压〔7〕........................................ - 5 -表1．8乙二醇液体比热〔7〕.......................................... - 6 -表1．9乙二醇气体比热〔7〕.......................................... - 7 -表1．10乙二醇蒸汽热容量（理想值）〔7〕压力：1．01325 bar ...... - 8 -表1．11乙二醇蒸发热〔7〕........................................... - 9 -表1．12乙二醇液体导热系数〔7〕.................................... - 10 -表1．13乙二醇气体导热系数〔7〕.................................... - 11 -表1．14乙二醇液体表面张力〔1〕（N/M）.............................. - 12 -表1．15乙二醇和它的水溶液在不同温度下的比重〔15〕（g/ml）.. (13)表1．16乙二醇水溶液冰点〔15〕 (14)表1．17乙二醇水溶液沸点〔15〕 (15)表1．18乙二醇水溶液二元体系在不同浓度和不同温度下的热容〔15〕Cp（cal/g.℃） 0表1．19乙二醇和它的水溶液在不同温度下的粘度〔15〕（厘泊） (2)表1．20图1．2 水—乙二醇二元体系汽液平衡图表〔1〕 0表1．21图1．3 乙二醇—二甘醇二元体系汽液平衡图表〔1〕 (2)表1．22图1．4 乙二醇—三甘醇二元体系汽液平衡图表〔1〕 (5)表1．23图1．5 乙二醇—对苯二甲酸乙二酯二元体系汽液平衡图表〔1〕 (8)表1．24图1．6 乙醛—乙二醇二元体系汽液平衡图表 (10)二、对苯二甲酸（PTA） 0表2．1对苯二甲酸的物性数据〔14〕 0表2．2对苯二甲酸爆炸强度：〔14〕 (1)表2．3对苯二甲酸在不同溶剂中的溶解度：〔14〕 (2)表2．4对苯二甲酸蒸汽压：〔7〕 (3)表2．5对苯二甲酸固体比热：〔7〕 (4)表2．6对苯二甲酸气体比热：〔7〕 (5)表2．7对苯二甲酸理想气体热容量：〔1〕 (6)表2．8对苯二甲酸固体焓值： (7)三、聚对苯二甲酸乙二醇酯（PET） (8)表3．1PET的物性数据〔12〕 (8)表3．2聚对苯二甲酸乙二醇酯的液体密度：〔7〕 (9)表3．3聚对苯二甲酸乙二醇酯的固体密度：〔7〕 (10)表3．4聚对苯二甲酸乙二醇酯的动力粘度〔13〕 0表3．5聚对苯二甲酸乙二醇酯的液体比热：〔7〕 0表3．6比重不同的聚酯熔融热：〔12〕 (1)表3．7聚酯熔体焓〔1〕 (2)表3．8PET在某些溶剂中的溶解性〔14〕 (3)表3．9PET比重和结晶度的关系〔12〕 (4)表3．10PET低聚物的熔点〔12〕 (5)表3．11聚对苯二甲酸乙二醇酯固体热焓〔2〕（KJ/Kg） (6)表3．12聚酯装置PET熔体质量指标〔11〕 (8)表3．13聚酯装置PET切片质量指标〔11〕 (9)四、二甘醇 (10)表4.1二甘醇的物性数据[7] (10)表4.2二甘醇液体密度[7] (11)表4.3二甘醇液体动力粘度[7] (12)表4.4二甘醇气体动力粘度[7] (13)表4.5二甘醇表面张力[1] (14)表4.6二甘醇蒸汽压[7] (15)表4.7二甘醇液体比热[7] (16)表4.8二甘醇气体比热[7] (17)表4.9二甘醇蒸汽热容量[1] (18)表4.10二甘醇汽化热[7] (19)表4.11二甘醇液体导热系数 (20)表4.12二甘醇气体导热系数 (21)表4.13图4.1 (22)表4.14图4.2 (25)表4.15图4.3 (2)表4.16图4.4 (6)五、三甘醇 (13)表5.1三甘醇的物性数据[7] (13)表5.2三甘醇液体密度[7] (14)表5.3三甘醇液体动力粘度[7] (15)表5.4三甘醇蒸汽动力粘度[7] (16)表5.5二甘醇表面张力[1] (N/m) (17)表5.6三甘醇蒸汽压[7] (18)表5.7三甘醇液体热容[7] (19)表5.8二甘醇蒸汽热容[7] (20)表5.9三甘醇液体导热系数 (21)表5.10三甘醇蒸汽导热系数[7] (22)表5.11三甘醇汽化焓[7] (23)表5.12三甘醇液体焓值[1] (24)表5.13三甘醇饱和蒸汽热焓[1] (26)表5.14乙醛－三甘醇二元体系汽液平衡图表[1] (28)表5.15水－三甘醇二元体系汽液平衡图表[1] (29)表5.16图5.1 (30)表5.17聚酯对TEG的质量要求[4] (34)表5.18纺丝对TEG的质量要求[4] (35)六、乙醛 (36)表6.1乙醛物性数据[7] (36)表6.2乙醛气体粘度[6] (37)表6.3乙醛液体粘度[6] (38)表6.4乙醛液体动力粘度 (39)表6.5乙醛液体密度[7] (40)表6.6乙醛蒸汽压[7] (41)表6.7乙醛表面张力（N/m）[1] (42)表6.8乙醛液体比热[7] (43)表6.9乙醛气体比热[7] (44)表6.10乙醛理想气体热容量[1] (45)表6.11乙醛汽化热[7] (46)表6.12乙醛液体导热系数[7] (47)表6.13乙醛气体导热系数[7] (48)表6.14乙醛－水二元体系汽液平衡图表[1] (49)表6.15乙醛－DGT二元体系汽液平衡图表[1] (54)七、二氧化钛 (57)表7.1TiO2物性数据[16] (57)表7.2二氧化钛比热 [7] (58)八、水 (61)表8.1水物性数据[7] (61)表8.2水和密度[7] (62)表8.3水的表面张力 (N/m) [1] (63)表8.4水和饱和蒸汽压[7] (64)表8.5液体水的动力粘度[7] (66)表8.6水蒸汽的动力粘度[7] (67)表8.7水的液体比热[7] (68)表8.8水的蒸汽比热[7] (69)表8.9水蒸汽热容量[1] (70)表8.10水的汽化潜热[7] (71)表8.11液体水的导热系数[7] (72)表8.12气体导热系数[7] (74)九、导热油 (78)表9.2孟山都导热油THERMINOL 66 (78)表9.2.1典型特性 (78)十、三醋酸锑 (82)表10.1三醋酸锑的物性数据 [6] (82)表10.2聚酯装置对三醋酸锑的质量要求 [6] (83)一、乙二醇（EG）表1．1表1．2表1．5表1．6表1．7附〔1〕，用ANTOINE ′S 公式进行纯组分蒸汽压的计算是Ln （P ）=A －TC B常数A=21．896230 式中：P — 纯组分的蒸汽B=7045．10448 压，mbar C=273．150 t —温度，℃表1．8表1．9表1．10计算公式：热容量＝A＋BT＋CT2＋DT3其中 A＝366536．195824E－06B＝364543．386208E－08 C＝－105545．295727E－11D＝－276204．475212E－15表1．11乙二醇蒸发热〔7〕表1．12表1．13表1．14表1．16表1．17图1．1 乙二醇水溶液的粘度〔5〕表1．20图1．2 水—乙二醇二元体系汽液平衡图表〔1〕系统压力 水泡点 EG 泡点1013．33 100．00 197．30mbar ℃ ℃Y —M O L %系统压力 水泡点 EG 泡点190．00 58．97 149．99 mbar ℃ ℃Y —M O L %系统压力 水泡点 EG 泡点100．00 45．84 134．29 mbar ℃ ℃Y —M O L %系统压力 EG 泡点 DEG 泡点1013．33 197．30 244．80 mbar ℃ ℃X —MOL%Y —M O L %系统压力 EG 泡点 DEG 泡点100．00 134．29 180．26 mbar ℃ ℃Y —M O L %系统压力 EG 泡点 DEG 泡点60．00 122．60 167．94 mbar ℃ ℃Y —M O L %系统压力 EG 泡点 TEG 泡点1013．33 197．30 276．00 mbar ℃ ℃X —MOL%Y —M O L %系统压力 EG 泡点 TEG 泡点60．00 122．60 193．22 mbar ℃ ℃Y —M O L %表1．23图1．5 乙二醇—对苯二甲酸乙二酯二元体系汽液平衡图表〔1〕系统压力 EG 泡点 DGT 泡点1013．33 197．30 319．93mbar ℃ ℃Y —M O L %DGT 泡点270．33 ℃Y —M O L %DGT 泡点260．68 ℃Y —M O L %EG 泡点197．30 ℃X —MOL%Y —M O L %EG泡点149．99℃EG泡点134．29℃二、对苯二甲酸（PTA）表2．1表2．2对苯二甲酸解离常数：〔14〕①在水中的解离常数一级：3．1×10-4二级：1．5×10-5②在50%甲醇水溶液中解离常数一级：4．1×10-5二级：8．3×10-7表2．3对苯二甲酸在不同溶剂中的溶解度：〔14〕①在水中②在醋酸中③在甲醇中④250℃下在不同溶剂中表2．4附：VLE 计算法〔1〕蒸汽压P=exp （A －TC B ）mbarTPA 的常数：A=29．523600 B=14160．898320C=230．00 温度T 单位用℃表2．5表2．6表2．7对苯二甲酸理想气体热容量：〔1〕理想气体热容量=A＋B*T＋C*T↑2＋D*T↑3〔KJ/KG*K〕常数A=－146026．620712E－06B= 443969．851793E－08C=－307052．368201E－11D= 782001．218927E－15温K压力1．01325 bar表2．8公式形式TPA焓=A＋B*T＋C*T↑2＋D*T↑3〔KJ/KG*K〕常数A=－543069．515956E－04B=－554063．538034E－06C= 252883．554000E－08D=－248126．378925E－13三、聚对苯二甲酸乙二醇酯（PET）表3．1PET的物性数据〔12〕表3．2表3．3表3．4聚对苯二甲酸乙二醇酯的动力粘度〔13〕特性粘度：10-1 Kg/ms表3．5。
热塑性塑料物性表
25-70
中 一般
1.07
230-260
40-90
0.40.6 1.02.5
好 一般
包装袋,拉丝,包装物,日用品,玩具 60-90℃ 1小时 0.915 250-270 等 日用品，电器等 包装胶袋,胶花,胶瓶电线,包装物 一般不需要干燥 0.954 160-260 等
50-75
好 一般
20-40
1.55.0 1.53.0
差
易 化工配件、机械零件、电线保护膜
电线被覆、薄膜（绝缘膜、板材保 护膜、脱模膜）、衬里 主要用于电缆 化工配件、机械零件 、电线保护 膜，电缆电容器薄膜、长寿命耐候 性建筑涂料可塑性成型 主要制作薄膜和涂料，用于建筑、 交通和包装等 电器零件,结构件,飞机及汽车零件 等 电器零件,结构件,飞机及汽车零件 等 可用作C级绝缘材料制造电子电器 零件，代替金属、陶瓷等材料制造 机械零件 代替不锈钢,氯塑料等材料 较高温度下工作的齿轮,轴承,化工 设备及零部件 汽车电器,医疗器械 耐热性优良,电器零件,汽车零件, 化学设备 耐化学品、电线被覆、高温接线柱 、凸轮 耐高温、自润滑、耐磨太空,电子, 飞机零件,汽车零件 耐高温、自润滑、耐磨太空,电子, 飞机零件,汽车零件 耐高温、自润滑、耐磨太空,电子, 飞机零件,汽车零件 微波炉灶容器，电子电器和汽车机 械零件 一次性注射器,奶瓶,汽车灯罩
聚酰胺
尼龙12
聚酰胺-12
丙烯酸 脂类
亚加力
聚甲基丙烯 酸甲脂
改性有机玻 甲基丙烯酸 丙烯酸 璃372#,373# 甲脂-苯乙烯 脂共聚 物 甲基丙烯酸 甲脂-乙二烯
热 塑 性 塑 料
聚碳酸 脂 聚甲醛
防弹胶
聚碳酸脂
赛钢 赛璐璐

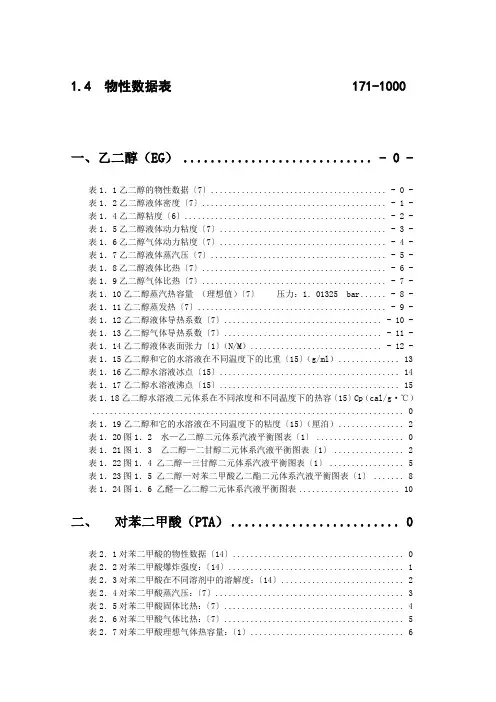

PET常用物料物性数据表
171-1000
一、乙二醇（EG） ............................ - 0 -
表 1．1 乙二醇的物性数据〔7〕.....................................................................................- 0 表 1．2 乙二醇液体密度〔7〕.........................................................................................- 1 表 1．4 乙二醇粘度〔6〕.................................................................................................- 2 表 1．5 乙二醇液体动力粘度〔7〕.................................................................................- 3 表 1．6 乙二醇气体动力粘度〔7〕.................................................................................- 4 表 1．7 乙二醇液体蒸汽压〔7〕.....................................................................................- 5 表 1．8 乙二醇液体比热〔7〕.........................................................................................- 6 表 1．9 乙二醇气体比热〔7〕.........................................................................................- 7 表 1．10 乙二醇蒸汽热容量 （理想值）〔7〕 压力：1．01325 bar..................- 8 表 1．11 乙二醇蒸发热〔7〕...........................................................................................- 9 表 1．12 乙二醇液体导热系数〔7〕.............................................................................- 10 表 1．13 乙二醇气体导热系数〔7〕.............................................................................- 11 表 1．14 乙二醇液体表面张力〔1〕（N/M） ...............................................................- 12 表 1．15 乙二醇和它的水溶液在不同温度下的比重〔15〕（g/ml）.............................. 13 表 1．16 乙二醇水溶液冰点〔15〕................................................................................... 14 表 1．17 乙二醇水溶液沸点〔15〕................................................................................... 15 表 1．18 乙二醇水溶液二元体系在不同浓度和不同温度下的热容〔15〕Cp（cal/g·℃） ................................................................................................................................................ 0 表 1．19 乙二醇和它的水溶液在不同温度下的粘度〔15〕（厘泊）............................... 2 表 1．20 图 1．2 水—乙二醇二元体系汽液平衡图表〔1〕.......................................... 0 表 1．21 图 1．3 乙二醇—二甘醇二元体系汽液平衡图表〔1〕 .................................. 3 表 1．22 图 1．4 乙二醇—三甘醇二元体系汽液平衡图表〔1〕.................................... 6 表 1．23 图 1．5 乙二醇—对苯二甲酸乙二酯二元体系汽液平衡图表〔1〕 ................ 8 表 1．24 图 1．6 乙醛—乙二醇二元体系汽液平衡图表................................................ 11

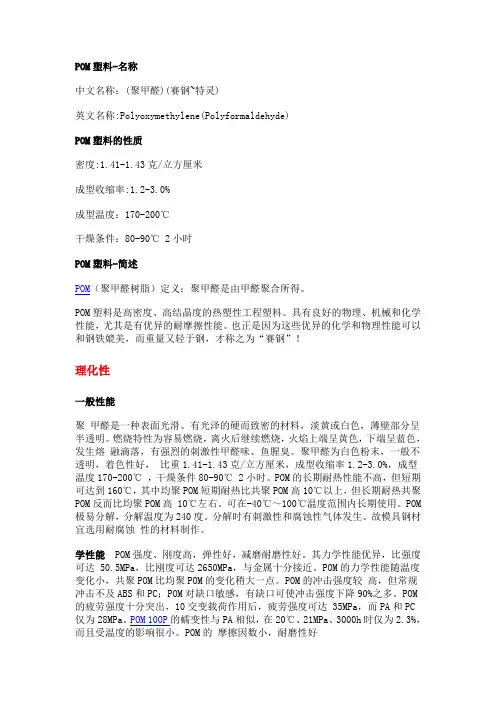

POM塑料知识-物理性能
POM塑料-名称中文名称：(聚甲醛)(赛钢~特灵)英文名称:Polyoxymethylene(Polyformaldehyde)POM塑料的性质密度:1.41-1.43克/立方厘米成型收缩率:1.2-3.0%成型温度：170-200℃干燥条件：80-90℃ 2小时POM塑料-简述POM（聚甲醛树脂）定义：聚甲醛是由甲醛聚合所得。
POM塑料是高密度、高结晶度的热塑性工程塑料。
具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。
也正是因为这些优异的化学和物理性能可以和钢铁媲美，而重量又轻于钢，才称之为“赛钢”！理化性一般性能聚甲醛是一种表面光滑、有光泽的硬而致密的材料，淡黄或白色，薄壁部分呈半透明。
燃烧特性为容易燃烧，离火后继续燃烧，火焰上端呈黄色，下端呈蓝色，发生熔融滴落，有强烈的刺激性甲醛味、鱼腥臭。
聚甲醛为白色粉末，一般不透明，着色性好，比重1.41-1.43克/立方厘米，成型收缩率1.2-3.0%，成型温度170-200℃，干燥条件80-90℃ 2小时。
POM的长期耐热性能不高，但短期可达到160℃，其中均聚POM短期耐热比共聚POM高10℃以上，但长期耐热共聚POM反而比均聚POM高 10℃左右。
可在-40℃～100℃温度范围内长期使用。
POM 极易分解，分解温度为240度。
分解时有刺激性和腐蚀性气体发生。
故模具钢材宜选用耐腐蚀性的材料制作。
学性能POM强度、刚度高，弹性好，减磨耐磨性好。
其力学性能优异，比强度可达 50.5MPa，比刚度可达2650MPa，与金属十分接近。
POM的力学性能随温度变化小，共聚POM比均聚POM的变化稍大一点。
POM的冲击强度较高，但常规冲击不及ABS和PC；POM对缺口敏感，有缺口可使冲击强度下降90%之多。
POM 的疲劳强度十分突出，10交变载荷作用后，疲劳强度可达 35MPa，而PA和PC 仅为28MPa。
POM 100P的蠕变性与PA相似，在20℃、21MPa、3000h时仅为2.3%，而且受温度的影响很小。
美国杜邦POM 500P物性数据表
ASTM D256/ISO 179
kg·cm/cm(J/M)ft·lb/in
Charpy冲击强度
23℃（缺口）
ASTM D256/ISO 179
kg·cm/cm(J/M)ft·lb/in
-30℃（缺口）
ASTM D256/ISO 179
kg·cm/cm(J/M)ft·lb/in
23℃（无缺口）
155
℃（℉）
熔点
-
178
℃（℉）
燃烧性（率）
UL94
线性膨胀系数
ASTM D696/ISO 11359
mm/mm.℃
电气性能
介电常数
100HZ
ASTM D150/IEC 60250
1MHZ
ASTM D150/IEC 60250
体积电阻率
ASTM D257/IEC 60093
Ω.cm
表面电阻率
ASTM D257/IEC 60093
拉伸屈服伸长率(延伸率)
ASTM D638/ISO 527
40
%
拉伸断裂伸长率(延伸率)
ASTM D638/ISO 527
30
%
弯曲模量(弯曲弹性率)
ASTM D790/ISO 178
2900
kg/cm²(MPa)[Lb/in2]
弯曲强度
ASTM D790/ISO 178
80
kg/cm²(MPa)[Lb/in2]
用途
本文档由东莞市宇灵塑胶原料提供：聚甲醛
洛氏硬度
ASTM D785
R-120
IZOD缺口冲击强度
1/4" 23℃
ASTM D256/ISO 179
rohs报告_整理
专业供应POM美国杜邦塑胶原料；可提供ROHS(SGS)环保产品认证书报告及UL认证,FDA 认证,材质证明及物质安全资料表(MSDS)。
POM美国杜邦100P,特性备注;有优异的加工特性，在非改质材料中具有最高韧性。
重要参数：密度:1.42 g/cm3缺口冲击强度:137 拉伸强度:69 MPa弯曲强度:98 MPa弯曲模量:2840 MPa。
POM美国杜邦100ST，特性备注：加工特性：高黏度树脂，。
表面经润滑。
产品特性：超强韧性聚甲醛树脂。
重要参数：密度:1.34 g/cm3拉伸强度:64 MPa硬度:105 热变形温度:65 ℃阻燃等级。
POM美国杜邦100T,特性备注：坚韧高粘性,重要参数：熔体流动速率:2 g/10min密度:1.37 g/cm3吸水率:0.9 %缺口冲击强度:2.5 拉伸强度:52 MPa.POM美国杜邦23P,特性备注：聚甲醛,重要参数：密度:1.42 g/cm3缺口冲击强度:80 断裂伸长率:35 %弯曲模量:2940 MPa热变形温度:133 ℃.POM美国杜邦500AF，特性备注：加工特性：表面润滑。
但有超低的磨擦系数与高度耐磨耗率。
重要参数：密度:1.54 g/cm3成型收缩率:2.05 %缺口冲击强度:37 拉伸强度:48 MPa弯曲模量:2410 MPa.POM美国杜邦 500CL，特性备注：加工特性：一般等级，但添加化学润滑剂。
产品特性：对铁材有低磨擦和低磨耗率，是所有DELRIN均聚甲醛树脂中PV极限最高等级，重要参数：密度:1.42 g/cm3成型收缩率:2.05 %缺口冲击强度:75 拉伸强度:66 MPa弯曲模量:2940 MPa。
POM美国杜邦500P，特性备注：一般用途，表面经润滑树脂，有优异的加工成型特性。
重要参数：密度:1.42 g/cm3成型收缩率:2.3 %缺口冲击强度:81 拉伸强度:69 MPa弯曲强度:97 MPa。
POM美国杜邦500T，特性备注：加工特性：一般表面润滑等级。
POM与PP材质数据
技术参数
PP技术参数：
1、颜色：白色；
2、机械性能：
拉伸屈服度：MD：4400PSI（磅）/平方英寸（测试方法：ASTM D-822）TD：3200PSI（磅）/平方英寸（测试方法：ASTM D-822）
3、物理性能：
厚度：0.25MM
密度：1.035克/立方厘米
防火等级：94VTM-0
氧指数：29（测试方法：ASTM D-2863）
吸水率：0.06%（测试方法：ASTM D-576）
热变形温度（在66磅压力下）：121℃（测试方法：ASTM D-576）
相对温度指数（RTI）：115 ℃（测试方法：UL746B）
表面能：表面能≥50达因/厘米（测试方法：ASTM D-2578）
4、电学性能：
介电击穿电压：22000伏（测试方法：ASTM D-149）
介电强度：2200伏/等分之一英寸（测试方法：ASTM D-149）
绝缘电阻：3.97*10（测试方法：ASTM D-257）
介电常数：2.3（测试方法：ASTM D-150）
消散因子：0.0019（测试方法：ASTM D-150）
高电流熔化率（HAI）：200（测试方法：UL 746A）
热导线熔化率（HWI）：7秒（测试方法：UL 746A）
比较路径指数（CTI）：600伏（测试方法：ASTM D-3638）。
pom美国杜邦500p
pom美国杜邦500p美国杜邦公司物性数据①原料描述部分规格级别：注塑级外观颜色：---用途概述：一般机械零件、齿轮、拉炼、凸轮。
有素材可供机械加工。
备注说明：一般用途，表面经润滑树脂，有优异的加工成型特性。
均一良好的特性。
pom美国杜邦500p物性表资料由金橙塑胶提供T e L: 1 5 2 0 7 6 9 2 6 2 0②原料技术数据性能项目试验条件[状态] 测试方法测试数据数据单位物理性能比重--- ASTM D-792 1.42 --- 吸水量24小时浸渍ASTM D-570 0.25 % 吸水量50%相对湿度ASTM D-570 0.22 % 吸水量浸渍平衡点ASTM D-570 0.90 % 模收缩--- --- 2.2-2.4 %机械性能洛氏硬度--- ASTM D-785 94 M scale 洛氏硬度--- ASTM D-785 120 R scale 拉伸强度-55℃ ASTM D-638 101 MPa拉伸强度23℃ ASTM D-638 69 MPa拉伸强度70℃ ASTM D-638 48 MPa拉伸强度100℃ ASTM D-638 36 MPa拉伸强度122℃ ASTM D-638 26 MPa破裂点拉伸变形量-55℃ ASTM D-638 15 %破裂点拉伸变形量23℃ ASTM D-638 35 %破裂点拉伸变形量70℃ ASTM D-638 220 %破裂点拉伸变形量100℃ ASTM D-638 >260 %破裂点拉伸变形量122℃ ASTM D-638 >260 %弹性系数23℃ ASTM D-638 3360 MPa挠曲系数-55℃ ASTM D-790 4530 MPa挠曲系数23℃ ASTM D-790 3090 MPa挠曲系数70℃ ASTM D-790 1720 MPa挠曲系数100℃ ASTM D-790 1030 %挠曲系数122℃ ASTM D-790 755 MPa挠曲变形强度23℃ ASTM D-790 97 MPa压缩应力23℃,1%变形ASTM D-695 35 MPa压缩应力23℃,10%变形ASTM D-695 123 MPa 抗剪强度23℃ ASTM D-732 66 MPa挠曲疲劳忍耐限度50%RH,23℃,106周期ASTM D-671 31 MPa负载变形量140kg/cm2,50℃ ASTM D-621 0.5 % 抗拉伸冲击强度长试片23℃ ASTM D-1822 420 kj/m2 IZOD冲击试验无缺口23℃ ASTM D-256 2160 j/m IZOD冲击试验缺口-40℃ ASTM D-256 66 j/m IZOD冲击试验23℃ ASTM D-256 81 j/m电气性能抗电弧 3.1mm ASTM D-495 220 sec 介电强度瞬间Shorttime(2.3mm)ASTM D-149 19.7 kv/mm 容积电阻率23℃,0.2%含水量A STM D-257 1×1015Ω.cm 介电常数50%RH,23℃,102～106HzASTM D-150 3.7 Ω.cm 介电因数50%RH,23℃,106Hz ASTM D-150 0.005 ---热性能线性热膨胀系数60～104℃ ASTM D-696 13.7 10-5m/m℃ 线性热膨胀系数104～160℃ ASTM D-696 14.9 10-5m/m℃ 自燃性--- UL-94 HB ---热畸变温度 1.8MPa ASTM D-648 136 ℃热畸变温度0.5MPa ASTM D-648 172 ℃熔点--- ASTM D-2133 175 ℃热传导系数--- --- 0.37 W/mk线性热膨胀系数-40～29℃ ASTM D-696 10.4 10-5m/m℃ 线性热膨胀系数29～60℃ ASTM D-696 12.2 10-5m/m℃如果对pom美国杜邦500p方面还有什么疑问,请与我们详谈!1:美国杜邦系列(聚甲醛)POM:美国杜邦POM 100AF 20%铁氟龙增强合金低磨耗高粘度高韧性POM美国杜邦POM 500AF 20%TEFLON3纤维增强高流动低磨耗聚甲醛美国杜邦POM 100P 注塑级高粘度高韧性POM美国杜邦POM 500P 高流动性表面经润滑树脂美国杜邦POM 900P 高流动性低黏度表面经润滑树脂厨卫网美国杜邦POM 1700P 超高流动级POM 超低粘度均一物性美国杜邦POM 100T 坚韧高粘性美国杜邦POM 100ST 高黏度表面经润滑,超强韧性聚甲醛树脂美国杜邦POM 500T 低磨耗高流动POM美国杜邦POM 100 高粘度，具有最坚韧的硬度，优良的热稳定性美国杜邦POM 500 高流动高抗冲抗蠕变美国杜邦POM 500CL 高流动抗磨耗POM美国杜邦POM 500AL 高流动抗磨耗级美国杜邦POM 107 强度、刚度、热稳定性能好、硬度好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
性能项目
测试条件
测试方法
数值/描述
单位
机械性能
拉伸强度(引张强度)
ASTM D638/ISO 527
72（10.4）
kg/cm²(MPa)[Lb/in2]
断裂伸长率
ASTM D638/ISO 527
33
%
拉伸模量
ASTM D638/ISO 527
3380（490）
kg/cm²(MPa)[Lb/in2]
拉伸屈服伸长率(延伸率)
ASTM D638/ISO 527
11
%
拉伸断裂伸长率(延伸率)
ASTM D638/ISO 527
%
弯曲模量(弯曲弹性率)
ASTM D790/ISO 178
3300（480）
kg/cm²(MPa)[Lb/in2]
弯曲强度
ASTM D790/ISO 178
kg/cm²(MPa)[Lb/in2]
1/8" -30℃
ASTM D256/ISO 179
NB
kg·cm/cm(J/M)ft·lb/in
Charpy冲击强度
23℃（缺口）
ASTM D256/ISO 179
kg·cm/cm(J/M)ft·lb/in
-30℃（缺口）
ASTM D256/ISO 179
kg·cm/cm(J/M)ft·lb/in
200℃/5kg
ASTM D1238/ISO 1133
7
g/10min
220℃/10kg
ASTM D1238/ISO 1133
g/10min
吸水率23℃/24H
ASTM D570/ISO 62
%
热性能
热变形温度
退火
ASTM D648/ISO 75
169 (336)/114(237)
℃（℉）
未退火
ASTM D648/ISO 75
洛氏硬度
ASTM D785
IZOD缺口冲击强度
1/4" 23℃
ASTM D256/ISO 179
NB
kg·cm/cm(J/M)ft·lb/in
1/4" -30℃
ASTM D256/ISO 179
NB
kg·cm/cm(J/M)ft·lb/in
1/8" 23℃
ASTM D256/ISO 179
NB
kg·cm/cm(J/M)ft·lb/in
23℃（无缺口）
ASTM D256/ISO 179
73（1.4）
kg·cm/cm(J/M)ft·lb/in
-30℃（无缺口）
ASTM D256/ISO 79
kg·cm/cm(J/M)ft·lb/in
物性性能
比重（密度）
ASTM D792/ISO 1183
成型收缩率
ASTM D955
%
熔融指数（流动系数）
Ω.cm
表面电阻率
ASTM D257/IEC 60093
Ω
耐电弧性
ASTM D495/IEC 60112
加工条件
干燥条件
加工温度
射嘴
℃
料筒前段
℃
料筒中段
℃
料筒后段
℃
熔体温度
℃
模具温度
℃
压力
注塑压力
Mpa
保压压力
Mpa
背压
Mpa
螺杆转速
rpm
其他
备注
颜色
特性
用途
本文档由东莞市宇灵塑胶原料提供：聚甲醛
℃（℉）
维卡软化点
ASTM D1525/ISO R306
℃（℉）
熔点
-
178（352）
℃（℉）
燃烧性（率）
UL94
线性膨胀系数
ASTM D696/ISO 11359
mm/mm.℃
电气性能
介电常数
100HZ
ASTM D150/IEC 60250
1MHZ
ASTM D150/IEC 60250
体积电阻率
ASTM D257/IEC 60093
