复合横担绝缘子
FS3复合横担绝缘子使用说明书

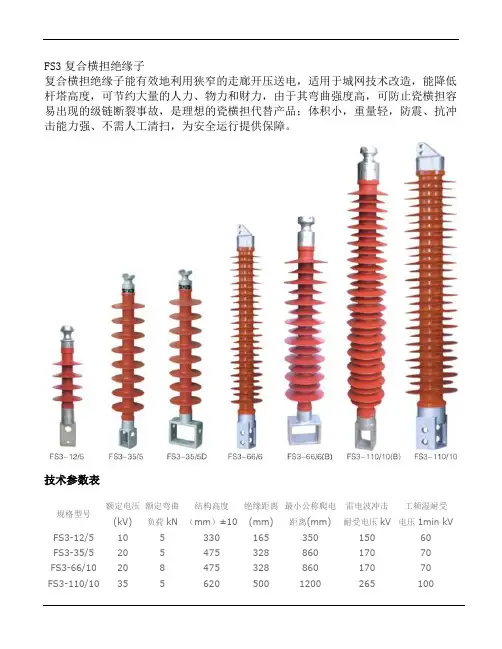

FS3复合横担绝缘子
复合横担绝缘子能有效地利用狭窄的走廊开压送电，适用于城网技术改造，能降低杆塔高度，可节约大量的人力、物力和财力，由于其弯曲强度高，可防止瓷横担容易出现的级链断裂事故，是理想的瓷横担代替产品；体积小，重量轻，防震、抗冲击能力强、不需人工清扫，为安全运行提供保障。
技术参数表
规格型号额定电压
(kV)
额定弯曲
负荷kN
结构高度
（mm）±10
绝缘距离
(mm)
最小公称爬电
距离(mm)
雷电波冲击
耐受电压kV
工频湿耐受
电压1min kV
FS3-12/5 10 5 330 165 350 150 60 FS3-35/5 20 5 475 328 860 170 70 FS3-66/10 20 8 475 328 860 170 70 FS3-110/10 35 5 620 500 1200 265 100
FS-220/5 66 10 1020 800 2000 450 180 FS-20/5 110 10 1270 1050 2900 550 230 FS-20/8 220 5 2160 1945 6300 1000 395 订货须知：1、如用户需要不同的端头金具、安装尺寸请另注明。
特点比较
制造:上海昌开电器有限公司。

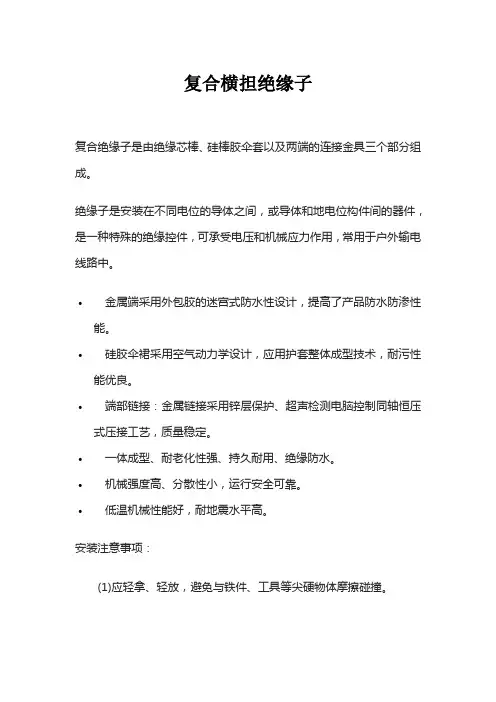

复合横担绝缘子
复合横担绝缘子
复合绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。
绝缘子是安装在不同电位的导体之间，或导体和地电位构件间的器件，是一种特殊的绝缘控件，可承受电压和机械应力作用，常用于户外输电线路中。
•金属端采用外包胶的迷宫式防水性设计，提高了产品防水防渗性能。
•硅胶伞裙采用空气动力学设计，应用护套整体成型技术，耐污性能优良。
•端部链接：金属链接采用锌层保护、超声检测电脑控制同轴恒压式压接工艺，质量稳定。
•一体成型、耐老化性强、持久耐用、绝缘防水。
•机械强度高、分散性小，运行安全可靠。
•低温机械性能好，耐地震水平高。
安装注意事项：
(1)应轻拿、轻放，避免与铁件、工具等尖硬物体摩擦碰撞。
(2)产品起吊时,绳结要打在端部附件上,严禁打在伞群或护套上,绳子必须碰及伞群与护套部分时,应在接触部分用软布包裹。
(3)严禁脚踩绝缘子伞群。
(4)不得将复合绝缘子当做放线的辅助工具,以免使其受到冲击力或弯曲而损伤绝缘子。
(5)安装均压环时,应注意调整均压环与轴线垂直安装,对于开口型均压环,应注意两端开口方向一致,有利于放电和保护伞群。

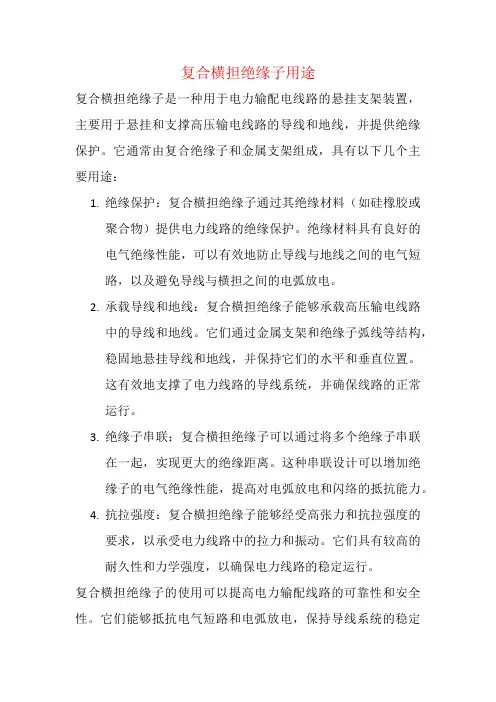

复合横担绝缘子用途
复合横担绝缘子用途
复合横担绝缘子是一种用于电力输配电线路的悬挂支架装置，主要用于悬挂和支撑高压输电线路的导线和地线，并提供绝缘保护。
它通常由复合绝缘子和金属支架组成，具有以下几个主要用途：
1.绝缘保护：复合横担绝缘子通过其绝缘材料（如硅橡胶或
聚合物）提供电力线路的绝缘保护。
绝缘材料具有良好的
电气绝缘性能，可以有效地防止导线与地线之间的电气短
路，以及避免导线与横担之间的电弧放电。
2.承载导线和地线：复合横担绝缘子能够承载高压输电线路
中的导线和地线。
它们通过金属支架和绝缘子弧线等结构，稳固地悬挂导线和地线，并保持它们的水平和垂直位置。
这有效地支撑了电力线路的导线系统，并确保线路的正常
运行。
3.绝缘子串联：复合横担绝缘子可以通过将多个绝缘子串联
在一起，实现更大的绝缘距离。
这种串联设计可以增加绝
缘子的电气绝缘性能，提高对电弧放电和闪络的抵抗能力。
4.抗拉强度：复合横担绝缘子能够经受高张力和抗拉强度的
要求，以承受电力线路中的拉力和振动。
它们具有较高的
耐久性和力学强度，以确保电力线路的稳定运行。
复合横担绝缘子的使用可以提高电力输配线路的可靠性和安全性。
它们能够抵抗电气短路和电弧放电，保持导线系统的稳定
性，同时提供足够的绝缘保护。
这使得复合横担绝缘子广泛应用于输配电线路、变电站、输电塔和其他电力设施中。

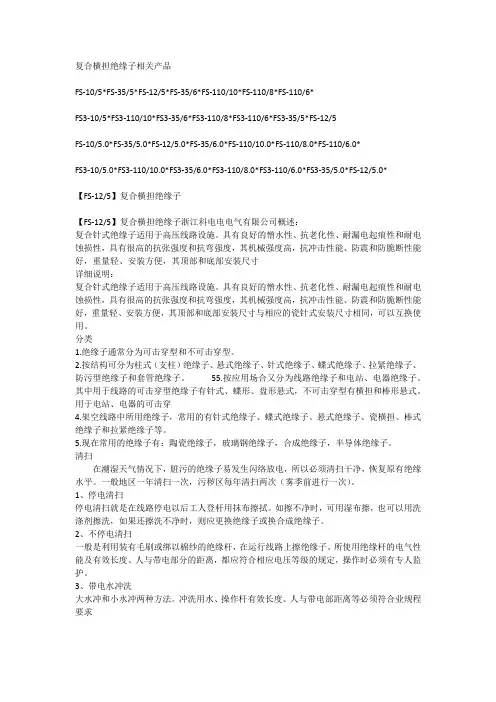

FS-12-5
复合横担绝缘子相关产品FS-10/5*FS-35/5*FS-12/5*FS-35/6*FS-110/10*FS-110/8*FS-110/6*FS3-10/5*FS3-110/10*FS3-35/6*FS3-110/8*FS3-110/6*FS3-35/5*FS-12/5FS-10/5.0*FS-35/5.0*FS-12/5.0*FS-35/6.0*FS-110/10.0*FS-110/8.0*FS-110/6.0*FS3-10/5.0*FS3-110/10.0*FS3-35/6.0*FS3-110/8.0*FS3-110/6.0*FS3-35/5.0*FS-12/5.0*【FS-12/5】复合横担绝缘子【FS-12/5】复合横担绝缘子浙江科电电电气有限公司概述：复合针式绝缘子适用于高压线路设施。
具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗张强度和抗弯强度，其机械强度高，抗冲击性能、防震和防脆断性能好，重量轻、安装方便，其顶部和底部安装尺寸详细说明：复合针式绝缘子适用于高压线路设施。
具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗张强度和抗弯强度，其机械强度高，抗冲击性能、防震和防脆断性能好，重量轻、安装方便，其顶部和底部安装尺寸与相应的瓷针式安装尺寸相同，可以互换使用。
分类1.绝缘子通常分为可击穿型和不可击穿型。
2.按结构可分为柱式（支柱）绝缘子、悬式绝缘子、针式绝缘子、蝶式绝缘子、拉紧绝缘子、防污型绝缘子和套管绝缘子。
55.按应用场合又分为线路绝缘子和电站、电器绝缘子。
其中用于线路的可击穿型绝缘子有针式、蝶形、盘形悬式，不可击穿型有横担和棒形悬式。
用于电站、电器的可击穿4.架空线路中所用绝缘子，常用的有针式绝缘子、蝶式绝缘子、悬式绝缘子、瓷横担、棒式绝缘子和拉紧绝缘子等。
5.现在常用的绝缘子有：陶瓷绝缘子，玻璃钢绝缘子，合成绝缘子，半导体绝缘子。
清扫在潮湿天气情况下，脏污的绝缘子易发生闪络放电，所以必须清扫干净，恢复原有绝缘水平。
220kv复合横担绝缘子采购标准
220kv复合横担绝缘子采购标准一、概述220kv复合横担绝缘子作为输电线路的重要组成部分，具有承受电力负荷、保障输电线路安全运行的重要作用。
其采购标准对于保障输电线路的安全稳定运行具有非常重要的意义。
二、采购标准综述1. 标准依据采购标准应基于国家相关标准和规定，如《电气设备的基本要求》（GB 4943）等，同时结合实际工程需求，经过充分讨论和调研制定。
2. 产品技术要求（1）额定电压：220kv；（2）绝缘子材料：采用高强度复合材料，具有优良的绝缘性能和耐候性；（3）机械强度：具有较高的机械强度和抗拉强度，能够承受输电线路的拉力和振动；（4）耐污性能：具有较强的自洁能力和抗污染能力，保证在恶劣环境下的稳定运行。
3. 生产制造要求（1）生产设备：生产厂家需具备先进的生产设备和工艺，确保产品质量稳定可靠；（2）质量控制：严格执行ISO9001质量管理体系，建立完善的质量控制体系和检测手段，确保产品符合相关标准要求；（3）环保要求：生产过程中应符合国家环保要求，减少污染物排放，保护生态环境。
4. 供货要求（1）供货周期：厂家应能够按照合同约定的时间节点，保质保量完成产品供货；（2）运输包装：采取合理的包装方式，确保产品在运输过程中不受损坏；（3）保修期：厂家应提供合理的保修期范围，对产品进行免费维修和更换。
5. 质量检验要求（1）产品抽样检验：在交付产品前进行抽样检验，确保产品质量符合标准要求；（2）检验标准：根据国家相关标准进行产品的质量检验，对绝缘子的外观、尺寸、绝缘性能等进行全面检测；（3）检验报告：对每批产品进行检验后，出具合格的检验报告并将其归档保存。
6. 其他要求（1）售后服务：厂家应提供完善的售后服务，对产品出现质量问题时能够及时响应并处理；（2）技术支持：能够提供相关技术支持和交流服务，解决工程项目中的技术难题；（3）合同条款：在合同中明确产品的质量标准、交货时间、售后服务等具体条款，保障双方利益。
复合横担绝缘子FS-35-5
复合横担绝缘子FS-35-5
一、复合横担绝缘子FS3-35-5概述
复合横担绝缘子FS3-35-5能有效地利用狭窄的走廊开压送电，适用于城网技术改造，能降低杆塔高度，可节约大量的人力、物力和财力，由于其弯曲强复合横担绝缘子FS3-35-5度高，可防止瓷横担容易出现的级连断裂事故，复合横担绝缘子FS3-35-5是瓷横担所无法替代的产品；体积小，重量轻，防震、抗冲击能力强、不需人工清扫，为安全运行提供保障。
采用了特种钢材制造的金具复合横担绝缘子FS3-35-5，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的问复合横担绝缘子FS3-35-5题----界面电气击穿。
金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。
芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。
伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。
二、复合横担绝缘子FS3-35-5技术参数表。
复合绝缘子型号
复合绝缘子型号先拿一个复合绝缘子的型号来解释复合绝缘子型号的标注代表什么意思。
复合绝缘子产品型号分为：FXBW4棒形悬式绝缘子、FZSW支柱绝缘子、FS3横担绝缘子、FPQ系列针式绝缘子、FFLW穿刺型防弧针式绝缘子、FCGW系列复合干式穿墙套管如FXBW4-110/100 。
F--表示复合绝缘子。
XB--表示悬式绝缘子，另外S表示横担，ZS表示棒型支柱，P 表示针式，CG表示干式穿墙套管。
W--表示伞型结构，W双层伞，另外如果无W时表示等径伞。
4--表示设计序号，用1、2、3、4...表示。
110--表示额定电压（kV），此是表示额定电压110kV。
100--表示额定机械负荷（kN），此时表示额定机械负荷100kN。
从上知道FXBW4-110/100 表示110kV线路用的双层伞型悬式复合绝缘子，其绝缘子能承受的额定机械负荷100kN。
各类绝缘子型号：悬式绝缘子 X-3,X-3C,X-4.5,XP-4.5C,XP-70,XP-70C,XP-100,XP-120,XP-160,XWP-70,XWP-100,XWP-120,XWP-160,XMP-70,XMP-100,XMP-120,XMP-160,XHP-70,XHP-100,XHP-120,XHP-160。
柱式绝缘子 PS-15,PS-20,PS-35。
瓷横担绝缘子S-10/2.5,S-35/5.0,S-185,S-210,S-280,S-380,S-450。
针式绝缘子 P-6,P-10,P-15,P-20,P-35。
复合悬式绝缘子 FXBW4-10/70,FXBW4-35/70,FXBW4-66/70,FXBW4-110/70,FXBW4-220/100,FXBW4-220/160,FXBW4-330/160,FXBW4-500/180。
针式复合绝缘子 FPQ-10/4T20,FPQ-35/6T20。
瓷拉棒 SL-10/30,SL-10/40,SL-15/30,SL-15/40。
10kv配电线路耐张转角复合绝缘横担标准化设计方案
10kv配电线路耐张转角复合绝缘横担标准化设计方案
为了满足10kv配电线路的耐张和转角复合要求，可以采用以下标准化设计方案：
1. 耐张横担选择：根据线路的设计张力和工作条件确定耐张横担的型号和材料。
常用的耐张横担材料有钢、铝合金、玻璃钢等。
根据线路的要求，选择适当的耐张横担型号和材料。
2. 转角复合绝缘设计：根据线路的转角要求，设计转角处的复合绝缘横担。
复合绝缘横担可以采用环氧树脂绝缘子或瓷绝缘子等材料制作。
设计应考虑绝缘子的机械强度、耐电气应力和耐候性等要求。
3. 标准化设计：根据国家相关标准和规范，对耐张横担和复合绝缘横担进行标准化设计。
标准化设计可以提高设计效率，降低生产成本，确保产品质量。
4. 检测和验收：在设计完成后，对耐张横担和复合绝缘横担进行必要的检测和验收。
检测可以包括机械性能测试、绝缘性能测试、耐候性能测试等，确保产品符合设计要求和标准要求。
5. 安装和运行：根据设计方案安装耐张横担和复合绝缘横担，并进行必要的调试和试验。
确保线路在正常运行条件下具有良好的耐张和转角复合性能。
综上所述，标准化设计方案可以提高10kv配电线路耐张转角复合绝缘横担的设计效率和产品质量，确保线路的稳定运行。
