皮带硫化标准
皮带硫化接头标准
皮带硫化接头标准皮带硫化接头是指在橡胶输送带的两端进行接头处理，使其成为一个闭合的环形结构，以便于输送机的正常运行。
在工业生产中，皮带输送机广泛应用于各种物料的输送，因此皮带硫化接头的质量直接关系到输送机的正常运行和物料输送的安全性。
为了确保皮带硫化接头的质量，制定了一系列的标准规范，下面将对皮带硫化接头标准进行详细介绍。
首先，皮带硫化接头的标准应符合国家相关标准，如《橡胶输送带接头技术条件》（GB/T 7984-2001）和《橡胶输送带接头施工规范》（MT 668-2008）等。
这些标准规定了皮带硫化接头的材料、工艺、质量检验等方面的要求，确保了硫化接头的质量和可靠性。
其次，硫化接头的材料选择也是关键，一般来说，硫化接头所使用的橡胶材料应符合GB/T 7984-2001标准中的要求，具有良好的耐磨、耐张和耐腐蚀性能，以确保硫化接头在使用过程中不易出现老化、断裂等问题。
在进行硫化接头时，还需要严格控制硫化工艺，确保接头的硫化质量。
硫化工艺包括硫化温度、硫化压力、硫化时间等参数的控制，这些参数的合理选择对硫化接头的质量至关重要。
此外，硫化接头的施工人员需要具备一定的技术水平和经验，能够熟练掌握硫化工艺，确保硫化接头的质量。
除了硫化工艺的控制，硫化接头的质量检验也是至关重要的环节。
在硫化接头完成后，需要对接头进行质量检验，包括外观质量、尺寸偏差、硫化质量等方面的检测，确保接头符合相关标准的要求。
总的来说，皮带硫化接头的标准是确保输送机正常运行和物料输送安全的重要保障。
严格按照国家相关标准进行施工，并严格控制材料选择、硫化工艺和质量检验等环节，可以有效提高硫化接头的质量和可靠性，延长输送机的使用寿命，保障生产安全。
综上所述，皮带硫化接头标准的制定和执行对于输送机的正常运行和物料输送的安全性至关重要。
只有严格按照标准要求进行施工，并加强对材料、工艺和质量的控制，才能确保硫化接头的质量和可靠性，为工业生产提供良好的保障。
硫化皮带接头标准
硫化皮带接头标准————————————————————————————————作者：————————————————————————————————日期：ﻩ平煤股份公司钢丝绳芯输送带硫化接头标准﹝试行﹞一、为规范公司钢丝绳芯输送带(以下简称高强皮带）硫化接头工艺,提高硫化接头质量，减少断带事故发生，特制定本标准。
二、硫化接头用设备及材料（一）硫化器：硫化接头用硫化器必须是通过鉴定，证件齐全的合格产品（硫化器的性能要求见附一)。
在有瓦斯、煤尘爆炸危险的场所硫化接头必须使用具有防爆性能的硫化器，否则必须有严密的安全措施。
（二）胶料：胶料包括复盖胶(面胶)，芯胶和胶浆。
为保证硫化接头质量,胶料一般应选用原皮带厂指定胶料。
若采用其它厂的胶料，必须事先做一个硫化接头送权威部门进行抗拉强度测试，符合要求后方可使用。
胶料应在使用前到厂家购置新配置生产的。
若存放期不超过三个月，且存放得当（温度在2５°以下，避免阳光直射，远离热源，无油脂类物质污染)，外观无异常变化，可直接使用。
若存放期超过三个月，使用前必需进行鉴定(胶料的鉴别见附2）,确认未失效后方可使用。
（三）工具及辅助材料硫化接头需用的工具和辅助材料见表一。
序号名称数量技术要求1 工作台2个木制厚度≥50mm,宽度＞带宽500mm。
长度>接头长度0．6m。
2 夹板4付提前制作。
3 垫铁2根钢质、比待接胶带薄0.5-1．0mｍ宽为50－1００ｍm，长度>接头长度400－50０mm4 水银温度计１2-15支测温范围-50-２５０℃。
５白铁皮2张厚度0.5mm。
宽度1００mm，长度为热板宽度6 活板手2把10寸－１２寸。
7 游标卡1把刻度范围0-2５0mm8 钢卷尺2个长度范围１０ｍ9 不锈钢板尺２把长度范围1－1.5米１０直角尺1把４00×500mm11 螺丝刀2把14″—1６″12 断丝钳2把规格20″13 软轴砂轮机2台砂轮片直径15０mm１4 刀具20把15 电工钳2把规格:8″1６油石5块粗、细两种17 油刷４把6″18 粗砂布20张19 线绳20m φ1－３mｍ20 粉线包1个２1 红色腊笔数支２２橡皮手套8双23 线手套8双２４新毛巾数条2５水盆４个２6 白细布12m２7 120#汽油25ｋg ２5kｇ/每接头28 玻纸数张29 热风机1台1000W左右三、硫化接头前的准备工作(一)硫化场地的选择硫化接头地点要选择在峒室(巷道)宽敞平坦、运输便利、风速小、空气中湿度小、温度低、煤尘少的地方。
皮带硫化接头标准
皮带硫化接头标准皮带硫化接头是指在橡胶输送带的连接处采用硫化工艺进行接头处理，以实现输送带的连接和延长使用寿命。
由于输送带在运输过程中承受着较大的拉力和摩擦，因此硫化接头的质量直接影响着输送带的使用效果和安全运行。
为了确保硫化接头的质量，制定了一系列的标准和规范，本文将对皮带硫化接头标准进行详细介绍。
首先，硫化接头的材料选择是关键。
根据不同的使用环境和输送带的材质，选择合适的硫化材料非常重要。
通常情况下，硫化接头所使用的橡胶材料应符合相关国家标准，具有良好的耐磨、耐拉伸和耐腐蚀性能，以确保接头的牢固性和耐用性。
其次，硫化接头的工艺要求也是十分严格的。
在进行硫化接头时，需要严格按照标准工艺进行操作，包括表面处理、切割、接头设计、硫化压力和温度等环节。
特别是硫化温度的控制，直接关系到接头的硫化质量，必须严格按照标准要求进行操作，避免硫化温度过高或过低导致接头质量不达标。
此外，硫化接头的质量检测也是至关重要的环节。
在接头硫化完成后，需要进行拉伸强度、硫化质量、外观质量等多项指标的检测，以确保接头的质量符合标准要求。
只有通过严格的质量检测，才能保证硫化接头的可靠性和稳定性。
最后，对于硫化接头的使用和维护也需要严格按照标准进行操作。
在使用过程中，要避免过大的冲击和拉力，避免接头处的磨损和损坏。
同时，定期对接头进行检查和维护，及时发现并处理接头的问题，以延长输送带的使用寿命。
总之，皮带硫化接头标准对于输送带的安全运行和使用寿命具有重要意义。
只有严格按照标准要求进行材料选择、工艺操作、质量检测和使用维护，才能确保硫化接头的质量和可靠性。
希望相关行业能够重视硫化接头标准，提高接头质量，确保输送带的安全运行和使用效果。
皮带热硫化工艺标准
1 目的1.1规范检修行为，确保输煤胶带接头在胶接后符合规定要求1.2 本作业指导书为所有参加本项目的工作人员所必须遵循的质量保证程序2 适用范围本作业指导书适用于B1200×5层输煤胶带接头在生产现场的热硫化胶接，其他胶带可参照执行。
3 引用文件本程序引用《燃料设备检修》、《DSLQ系列胶带硫化机使用说明书》、《电力生产安全规程》4 定义本文无特定的术语5 设备概述输煤胶带的接头是将胶带的布层和胶层，按一定形式和角度剖切成对称差级，涂以胶浆使其粘连，然后在一定压力、温度条件下加热一定时间，经过硫化反应后，生橡胶变成硫化橡胶，从而获得接头部位较高的粘着强度。
此种方法所得接头温度可达原胶带的85~90%。
6层胶带接头的阶梯形式采用直角形式，接头长度为750㎜，每阶梯长度为150㎜(8层胶带接头的每个台阶长度可为100㎜)。
6 修前准备6.1 检修计划工期一周5.2人员要求6.2.1 工作人员应是从事燃料检修人员，并且通过安规考试及技能资格审查。
6.2.2 工作负责人组织得当、分工明确，对安全和质量负责。
6.2.3指定专人做好记录，确保记录真实、准确、工整。
6.3 安全措施6.3.1.1 办理工作票6.3.1.2 进入现场穿工作服，戴好安全帽，高空作业系好安全带。
6.3.1.3开工前，工作负责人要向工作人员详细交待安全措施及注意事项，明确工作范围。
6.3.1.4工作人员禁止接触运行中的设备。
6.3.1.5使用手提电动钢丝轮时应戴防护眼睛。
6.3.1.6工作现场严禁动火作业。
6.4 质量控制点汇总6.5 备品备件、材料6.6 工器具电热硫化机一套、常用扳手、皮带刀、胡桃钳、手提电动钢丝轮机、手锤、皮带起子、钢直尺、皮尺(100米)、专用平台2台、5吨链条葫芦4只、钢丝绳、皮带夹板、胶皮锤、胶盆、毛刷、碘钨灯。
6.7 设置检修场地6.7.1清理接头附近的场地，以便于胶带放置和电源接线方便，若在露天作业还应搭一临时防雨棚；6.7.2 将拉紧装置的重锤用链条葫芦吊起，再从胶带两接头5～6米处分别用夹板夹持后用链条葫芦将胶带拉紧，使接头处有1米以上的余量。
皮带硫化工艺及质量标准

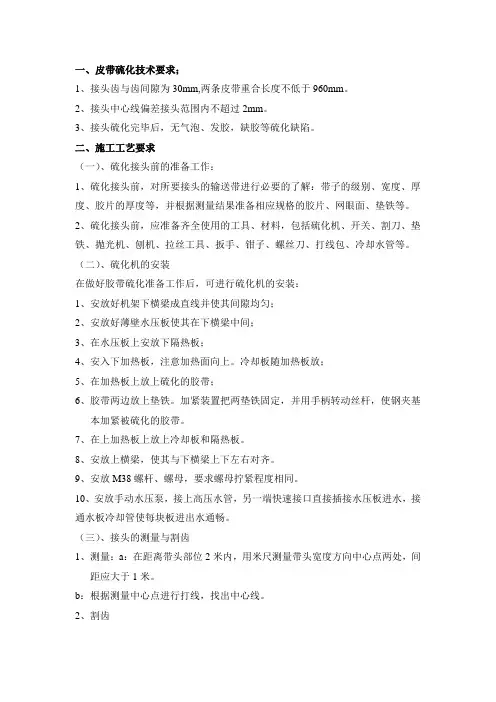

一、皮带硫化技术要求；1、接头齿与齿间隙为30mm,两条皮带重合长度不低于960mm。
2、接头中心线偏差接头范围内不超过2mm。
3、接头硫化完毕后，无气泡、发胶，缺胶等硫化缺陷。
二、施工工艺要求（一）、硫化接头前的准备工作：1、硫化接头前，对所要接头的输送带进行必要的了解：带子的级别、宽度、厚度、胶片的厚度等，并根据测量结果准备相应规格的胶片、网眼面、垫铁等。
2、硫化接头前，应准备齐全使用的工具、材料，包括硫化机、开关、割刀、垫铁、抛光机、刨机、拉丝工具、扳手、钳子、螺丝刀、打线包、冷却水管等。
（二）、硫化机的安装在做好胶带硫化准备工作后，可进行硫化机的安装：1、安放好机架下横梁成直线并使其间隙均匀；2、安放好薄壁水压板使其在下横梁中间；3、在水压板上安放下隔热板；4、安入下加热板，注意加热面向上。
冷却板随加热板放；5、在加热板上放上硫化的胶带；6、胶带两边放上垫铁。
加紧装置把两垫铁固定，并用手柄转动丝杆，使钢夹基本加紧被硫化的胶带。
7、在上加热板上放上冷却板和隔热板。
8、安放上横梁，使其与下横梁上下左右对齐。
9、安放M38螺杆、螺母，要求螺母拧紧程度相同。
10、安放手动水压泵，接上高压水管，另一端快速接口直接插接水压板进水，接通水板冷却管使每块板进出水通畅。
（三）、接头的测量与割齿1、测量：a：在距离带头部位2米内，用米尺测量带头宽度方向中心点两处，间距应大于1米。
b：根据测量中心点进行打线，找出中心线。
2、割齿a:利用割刀进行割齿。
割齿时，将割刀定位板按照头部向外方向放置在带体下面，使带中心线和定位板中心线重合；并且注意采用顺槽结合方法进行割齿。
B:将割刀定位槽钢的中间孔中心线与带体中心线重合，并进行紧固。
C:正确放置后将带体用铁钉在带体边部固定，固定铁钉以让开割刀路径为准D：放上刀架，按照从中间开始向一边进行切割，切割时，按照相互间隔挪动一个定位空的方式切割成齿状；E：连续切割，直至全部割完。
皮带硫化要求
⽪带硫化要求关于规范胶带硫化的要求为统⼀公司胶带硫化⼯艺，进⼀步规范胶带硫化过程，装备部根据各胶带⽣产⼚家硫化要求和省内基地⼦公司硫化操作实际情况，对胶带硫化要求如下，请各⼦公司参照执⾏。
⼀、胶带硫化主要⼯艺参数1、胶接长度和胶接型式（1）、帆布芯、尼龙芯胶带胶带硫化接头长度决定着接头的粘合⾯积，粘合⾯积的⼤⼩⼜决定着接头的强度。
各⼦公司在硫化尼龙、帆布芯胶带时，要求根据使⽤的硫化机长度确定接头长度，尽可能取最⼤值，接头部位左右两侧应⽐硫化机加热板对应的侧边短100mm左右，然后根据⽪带层数确定每个阶梯长度。
接头⽅法采⽤对接⽅法。
（2）、钢丝绳芯胶带钢丝绳芯胶带的接头是依靠钢丝绳对橡胶的粘着⼒来实现，接头中的钢丝绳，应有⼀定的搭接长度，使接头处的钢丝与橡胶的粘合强度⼤于钢丝绳的破断拉⼒。
接头的搭接长度和连接的⼏何结构需要根据钢丝绳的直径、间距、钢丝绳的破断⼒和钢丝绳与橡胶粘合（强度）⽽定。
各⼦公司在硫化钢丝绳胶带时，采取的接头型式及接头长度不⼤⼀样，即使同⼀⼦公司内部由于⽪带机胶带承受负荷、长度等不同，采取的接头型式、接头长度也不⼀样。
接头型式主要有三级搭接或三级交错搭接法，其它的型式有⼆级交错搭接法、⼀级搭接法。
为保证胶带接头有⾜够的粘合强度，统⼀胶接型式，要求钢丝绳胶带胶接采取⼀对⼀搭接法，胶接长度为1600mm（具体尺⼨详见附录⼆）。
如硫化机宽度允许，接头长度做成1630mm。
2、硫化温度及时间：胶带硫化胶接时的硫化温度，是⽣胶料在⼀定要求条件下，硫化反应的最佳温度，是橡胶硫化⼯艺中最主要的控制条件之⼀。
规定⽪带接头硫化时硫化温度都控制在145±5℃，保温时间为35-40min。
3、硫化压⼒：硫化⼒⼤⼩，要根据胶料的性能（主要是可塑性），产品结构、⼯艺条件⽽定。
胶料流动⼩，硫化压⼒应⼤些；反之，压⼒要⼩些。
胶带较厚，胶布层多(芯层)，结构复杂，钢丝绳为芯层的，则应需要较⼤的硫化压⼒。
皮带硫化安全作业标准
皮带硫化安全作业标准
1.作业人员要经过特地培训，娴熟把握硫化工艺与方法。
2.了解所需胶接胶带的规格、品种以及是否有胶接和使用方面的特别要求。
3.了解施工现场状况：接头位置、胶带装机长度、机架斜度、张紧装置状况等。
4.硫化器检查需留意：1）热板温度的检查测试：将热板通电热到硫化工艺温度后，每块热板至少测量上下、左右各九个点，有特别状况必需检修或调换热板。
2）水囊加压系统：将加压水囊加压到比工艺高20%以上进行施压。
假如有泄压状况必需进行检修或调换。
3）检查隔热板是否完整，表面是否有异物。
4)检查电控箱通电是否完好、热电偶及导线是否有效、温度显示是否正常、连接电缆是否完好无损。
5.根据硫化操作规程进行硫化操作。
6.在硫化过程中，严格按要求穿戴好劳动爱护用品。
7.道具器材按规定操作，防止伤人。
8.硫化完成后，配备灭火器材，防止火灾发生。
9.硫化完成，清点工具、仪器仪表、材料，填写硫化记录，上报相关部门。
- 1 -。
输送带接头硫化标准
皮带接头硫化标准一、皮带接头硫化重要性皮带机接头好坏对皮带使用至关重要,接头是皮带的最薄弱点,直接影响整条皮带使用情况,为保证接头的硫化质量,规范公司皮带机输送带接头硫化工艺,提高皮带接头硫化的技能水平特别制订本标准。
二、硫化接头设备及材料1、硫化支架两套、硫化床两套、水压机两台、热控箱两个、电源线一条、一次线两条、二次线4条、垫铁两块、加紧机构两根、大棘轮扳手两把。
2、胶料:胶料包括面胶、芯胶和胶浆。
3、工具及辅助材料:美工刀8把、刀片300片、角向磨光机2台、接线盘1个、砂纸数张、钢丝钳2把、木槌2把、2米钢板尺1根、白色铅笔2根、细线一卷、铁钉10枚、扁漆刷8把、卷尺1把、航空汽油、报纸数张、皮带夹2套、2T 手拉葫芦4个、钢丝绳4条、塑料小盆4个、水桶2个、活动扳手两把(10寸/12寸)、开口扳手(24-27)、棘轮(24-27)、鼓风机。
三、接头硫化前的准备工作1、硫化地点的选择硫化地点由工作负责人选择定位,一般尽可能选择宽敞平坦、运输方便、离电源箱水源近的地方。
2、固定皮带、搭建工作台定好位臵后利用皮带夹将接头两端皮带固定好,还要确保皮带固定后不会滑动。
并松开张紧装臵或将重锤提高,确保皮带松弛,必须留足够的接头空间。
皮带松弛后在硫化点搭建工作平台,铺工字钢水压板及下硫化板等。
四、硫化接头的程序及工艺接头硫化主要有以下几道工序:搭设平台、铺设工字钢硫化板、画线、拨头、修剪接头、找中、清洗钢丝、铺设非工作面胶、摆绳、铺上胶、铺上加热板紧固、加热、打水压、计时后拆卸。
(一)、接头搭接形式和长度的的确定接头形式和接头长度的选择,接头形式可分为四种一至四级搭接,本厂常用一级二级搭接,接头长度情况而定,一般默认一米。
(二)、标画接头线根据流化板的形式和接头长度画接头线,本厂硫化板形式均画斜线。
斜线尺寸用带宽*1.07可算出,舌头宽度50mm。
(三)除去胶皮1、用美工刀在工作面和非工作面两边舌头位臵割个V型口,深度达钢丝绳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平煤股份〔2009〕102 号关于印发《平煤股份公司钢丝绳芯输送带硫化接头标准（试行）》的通知各原煤生产单位，机关有关部门：为规范公司钢丝绳芯输送带硫化接头工艺流程，提高硫化接头质量，防止断带事故发生，公司组织制定了《平煤股份公司钢丝绳芯输送带硫化接头标准（试行）》，现印发给你们，望遵照执行。
执行中若发现问题，请及时向公司汇报。
二〇〇九年五月二十六日此为电子公文）平煤股份公司钢丝绳芯输送带硫化接头标准（试行）一、为规范公司钢丝绳芯输送带（以下简称高强皮带）硫化接头工艺，提高硫化接头质量，减少断带事故发生，特制定本标准。
二、硫化接头用设备及材料（一）硫化器：硫化接头用硫化器必须是通过鉴定，证件齐全的合格产品（硫化器的性能要求见附一）。
在有瓦斯、煤尘爆炸危险的场所硫化接头必须使用具有防爆性能的硫化器，否则必须有严密的安全措施。
（二）胶料：胶料包括复盖胶（面胶），芯胶和胶浆。
为保证硫化接头质量，胶料一般应选用原皮带厂指定胶料。
若采用其它厂的胶料，必须事先做一个硫化接头送权威部门进行抗拉强度测试，符合要求后方可使用。
胶料应在使用前到厂家购置新配置生产的。
若存放期不超过三个月，且存放得当（温度在25°以下，避免阳光直射，远离热源，无油脂类物质污染），外观无异常变化，可直接使用。
若存放期超过三个月，使用前必需进行鉴定（胶料的鉴别见附2），确认未失效后方可使用。
（三）工具及辅助材料硫化接头需用的工具和辅助材料见表三、硫化接头前的准备工作（一）硫化场地的选择硫化接头地点要选择在峒室（巷道）宽敞平坦、运输便利、风速小、空气中湿度小、温度低、煤尘少的地方。
硫化接头前一班应对硫化点前后20 米的巷道进行冲尘处理，并尽可能的在硫化点上方搭建一掩棚。
严禁在顶板破碎、淋水、煤尘大、风速大、湿度大的地方硫化接头。
（二）固定皮带、搭建工作台若对使用中的皮带重新做头，应将待硫化接头的皮带移至硫化点，先用皮带卡子将一侧皮带固定好，然后提皮带，使接头处存在有足够接头用的富裕皮带。
最后再将另一侧皮带固定好。
固定皮带的卡子要足够多，确保皮带不会滑动。
皮带固定好后即可拆除硫化点皮带机上托辊，搭建工作台，并将硫化器底座和下热板放在工作台上。
四、硫化接头作业程序及工艺（一）接头搭接形式和长度的的确定接头形式和接头长度的选择可遵从胶带厂家提供的形式和参数，也可根据胶带系列和胶带抗位强度从表二或表三中查得。
接头形式和接头长度真接影响接头的抗拉强度，严禁随意改变。
表二GX 系列各型钢丝绳运输带钢丝绳抽出力、搭接长度和接头长度表三ST 系列各型钢丝绳运输带钢丝绳抽出力、搭接长度和接头长度（二）标画接头线接头形式和长度确定后，即可在接头皮带上标划接头线1.标中心线：为防止胶带偏斜，必须准确的找出胶带中心线。
现场常采用三点连线法，即在皮带端头附近选择皮带完整的地方找出三处横向中点（两点间的间距大于一米）连成直线，用小刀或蜡笔画出，以防擦掉。
如下图（图1）所示：2.画接头线中心线标出后就可以根据硫化板形状（矩形或菱形）和接头长度画出接头线, 如图2-a 、图2-b 所示。
（三）带头剥离1.沿图2 所画虚线用刀横向割开胶带上下两面复盖胶深度达钢丝绳，但不可触及或损伤钢丝绳，并将该头拖到工作台上。
2.用刀具沿两根钢丝绳间隙把带头胶割开，割至虚线处。
带头全部割成四方形条状。
再把内裹钢丝绳的四方形条带上的橡胶全部用刀具削去，钢丝绳上所剩橡胶越少越好。
但削钢丝绳上橡胶时严禁损坏钢丝绳镀层。
严禁采用电工钳夹紧钢丝绳头硬将钢丝从橡胶中抽出的办法剥离。
3.将钢丝绳按顺序排列在工作台上。
（四）裁断钢丝绳根据选定搭接形式、搭接长度确定每根钢丝绳的长度。
画线做好标记，用断线钳根据标记将钢丝绳裁断成要求的长度。
一级、二级和三级搭接形式钢丝绳裁留尺寸如下图3－a、图3—b —级搭接图4—。
二级搭接图4-b二级搭接（五）切割斜坡面斜坡面有两种形式，即传统斜坡面（图6－a）和错位斜坡面（图6－b）。
相比之下错位斜坡面可有效预防接头处接缝开裂，但工艺较复杂，现场可尺量采用。
Ls上复盖层30中间芯胶下复盖层图6－a传统斜坡面图6－b 错位斜坡面（六）打磨 用粗砂布逐根打毛剥出的钢丝绳， 在不使钢丝绳受损的前 提下， 最大限度地将附在钢丝绳表面的残余胶打掉。
钢丝绳根 部的橡胶、斜坡面及邻近斜面的复盖胶表面（宽度约为30mm ）用砂轮机细致地打成粗糙面。
打磨完毕后， 将带头和钢丝绳的胶末清除干净， 并将硫化 机、工作台清理干净。
（七）接头成型1. 将两带头钢丝绳平铺在硫化机下热板上， 且要对放，对 放位置须使最长的钢丝绳端头与另一端带头钢丝绳根部 （斜坡 面前沿）间距 50mm 。
2. 重新校验两带头中心线、 调整成一条直线。
将两带头用 夹板固定定位。
上复盖层Ls25 30中间芯胶 下复盖层3.将两带头的钢丝绳翻向两边，放在预先铺好干净的布4.用干净毛刷蘸120＃汽油，涂擦干净每根钢丝绳和打磨过的橡胶表面（斜坡面）。
待汽油挥发后，再均匀涂2－3 遍胶浆。
每次在涂下遍胶浆时，前遍浆必须晾干，若井下空气温度大时，晾干困难，则用热风机辅助吹干，以下工艺相同。
5.将复盖胶的一头裁成与带体斜坡面相一致的斜接头或直头（另一头暂不裁），并对正带体的复盖胶斜坡面上缘，铺平放置在硫化机下热板上。
在这之前，下热板预先铺好面积足够的干净白布或玻璃纸。
用毛刷蘸120＃汽油将已铺好的复盖胶上面擦干净。
凉干后，将已用汽油擦洗干净并已凉干的芯胶片贴在复盖胶上压牢。
贴合时芯胶端头也照斜坡下缘裁齐，芯胶端头与复盖胶端头应平行错开一定距离，一般为20mm左右，但也可根据胶带头、斜坡面的角度作适当调整。
用毛刷蘸汽油清擦干净芯胶表面，然后涂刷胶浆晾干。
6.借助另一皮带头斜坡面裁断下复盖胶和芯胶。
7.再找校一次中心线，调整或无错时，将两带头的中间一根或两根钢丝绳定位。
8.从带头中间向两侧逐根拉紧、拉直、摆放、排列均匀所有钢丝绳，并保持各绳不得变位、变曲、拱起等。
钢丝绳排列方法严格按接头结构图进行。
不同搭接形式的接头结构图如图7、图8、图9。
9.将原胶边部位用芯胶填补，再将上芯胶片用汽油清擦一遍，干燥后均匀涂刷一遍胶糊，待晾干后将涂过胶糊的面朝下铺贴在钢丝绳上，帖到斜坡处，裁去端头多余的胶片。
10.用汽油清擦上芯胶上面和上复盖胶下面，待干燥后将涂擦面贴在一起，两端斜坡面处的裁剪同前。
11.在胶带两侧放出边线，将宽出原带体胶料割去。
12.用木锤将铺好的胶片砸实砸平，排出胶片间的空气。
13.在上复盖胶与硫化机热板间铺放平整足够多面积的白布或玻璃纸。
白布或玻璃纸上面放置硫化接头时间年月和编号的字符。
（八）硫化工艺要求1.顶好边部垫铁，垫铁与接头胶接触面中间铺垫玻璃纸或白布。
盖上热板，安装上横梁，紧固螺丝并接通各管路。
紧固横梁螺丝的原则是：从中间一块横梁两头的螺丝同时紧起，向胶带接头两端分别同时均匀地一块一块按顺序紧固所有横梁螺丝，然后从带两端向中间同时紧固横梁螺丝。
螺丝不要一次紧固到位，宜在循环紧固过程中渐渐到位，紧固程度适可而止。
2.用泵加压，先冷压5分钟，其间可升降一至二次，以帮助排除接头内的空气，然后放压启开上热板检查有无缺胶、产生汽泡等现象，若有则进行修补、刺孔放气，然后再合上热板，紧固螺丝、加压。
3.接通电路，加热硫化，先低压预热3 分钟后升高压，待温度达到标准温度开始计算硫化时间。
正硫化时间内，注意压力变化，保持压力恒定。
4.硫化条件：硫化温度：145±2℃（相当于45磅/ 英寸饱和蒸汽的温度）硫化压力：－。
正硫化时间：根据胶带厚度确定（见如表四a、表四b）。
表四a GX系列钢丝绳运输带正硫化时间和压力表四b ST 系列钢丝绳运输带正硫化时间和压力表揭锅硫化后要有一个冷却稳定阶段，自然冷却到80℃以下时方可拆除硫化设备。
五、清理现场及试运行撤除硫化机后，接头工作即告结束。
当胶带温度下降到环境温度时，方可拆除固定皮带的卡子，张紧皮带，现场清理干净后方可试运行。
试运行时人员必须远离皮带，观察人员要站在安全位置。
试车时间不低于30 分钟，试车时密切注视皮带运转情况，皮带跑偏等情况后及时处理。
一切正常后即可部分恢复生产，满载运行最好在接头硫化24 小时之后开始。
六、几点说明（一）硫化接头用汽油必须采用120＃溶剂汽油或120＃航空汽油，严禁用低标号或劣质汽油替代。
（二）若剥离钢丝绳发现附胶和钢丝绳已分离（即俗称的“离骨”），必须将钢丝绳上的附胶除净，用120＃汽油清洗干净。
涂刷胶浆次数要比钢丝绳上有附胶时多三次以上。
（三）硫化时升温要连续，整个升温时间应不超过50 分钟。
（四）硫化过程中由于胶质软化后胶料凸凹互补以及加压渗水等原因，压力会不断下降。
因此，必须不断补充压力以保持压力恒定。
（五）硫化后冷却过程必须采用自然冷却，严禁采用往硫化器上浇水强制冷却的办法。
七、附录（一）硫化器应具有的技术特征1. 安装、拆卸方便、重量轻、主要部件为铝合金；2. 部件有够的强度和刚度，变形量小；3.热板工作面平整光洁；4.施加工作压力后缝隙小于0.5mm；305.升温快，从环境温度升至标准硫化温度的时间应在－50 分钟之间；6.上、下热板温升均匀一致，工作面各点温差在± 2.5℃ 以内；7.热板单位压力可加至以上；8.热板长度、宽度与被硫化皮带的尺寸关系为：长度比接头长度长300mm以上，宽度比接头宽150mm以上。
（二）胶料的鉴别准确的鉴定需要通过仪器对其物理、化学特性进行分析，由于现场不具备条件，可按经验鉴别法：（1）合格的胶片是深黑或灰黑，手感细腻、柔软，若用120＃溶剂汽油擦拭表面，表层迅速溶解，用白布擦拭，白布变黑，用手抚摸有粘手感；（2）变质的胶片呈银灰色，层面有霜状物质渗出，手感硬、滑有弹性。
用120＃溶剂汽油擦洗表面，胶片表层不溶解，用手抚摸无粘手感；（3）合格的胶浆是芯胶片在120＃溶剂汽油中的粥状溶液，溶解均匀，有较好的粘性；失效变质的胶浆往往凝固成膏脂状，用手指捏脆而不粘。
（三）胶浆的备制胶浆也可用芯胶胶片和120＃汽油自己制做。
胶料：汽油：1：3。
制胶糊时，将胶片剪成小块放入汽油中，搅拌至完全溶解为止。
为防止溶剂汽油过量挥发，每次搅拌后要将胶糊桶盖好，胶糊一般宜在接头前三天配制。
（四）薄芯胶片的使用校对人：徐其祥有的橡胶厂说明书上有钢丝绳上包芯胶薄胶片的工艺过 程。
如，中南橡胶厂。
使用方法：将刷好胶浆的钢丝绳包复一 层芯胶胶片，此胶片为特制，其厚度为－ 1.5mm 。
对钢丝绳间 距较小的钢丝绳， 为防止搭接时造成困难， 可以只包一个带头 上的钢丝绳。
包好胶片后， 即可将两个头的钢丝绳按规定的形 式尺寸排列好， 然后在其上下两面各贴一层芯胶片。
