建筑人防设计
建筑人防设计计算书
一、人防临空墙及单元隔墙计算------------------------------------------------------------------- 计算项目: LKQ1------------------------------------------------------------------- [ 计算条件 ]墙长 = 6.00(m) 墙宽 = 4.17 (m) 墙厚 = 300 (mm)墙面均布荷载: 130.00 (kN/m^2)竖向均布荷载: 200.00 (kN/m)砼强度等级: C35纵筋级别: HRB400配筋计算as (mm):: 25 (mm)跨中弯矩调整系数: 1.00支座弯矩调整系数: 1.00支承条件:**** 下边右边上边左边固接固接简支固接[内力结果] (已乘弯矩调整系数)内力按塑性理论计算(适用于大偏心受压):跨中弯矩(kN-m/m):Ma = 35.28 Mb = 72.90垂直板边弯矩(kN-m/m):下右上左 -145.80 -70.55 0.00 -70.55 [配筋结果]轴压比: N/(A*fc)= 0.0333竖直方向配筋(mm^2/m):[注意: 配筋小于0表示超筋, 荷载作用面为外侧]上截面：非荷载侧= 600 荷载侧= 750(mm^2/m)中截面：非荷载侧= 750 荷载侧= 600(mm^2/m)下截面：非荷载侧= 600 荷载侧= 1226(mm^2/m) 水平方向单侧配筋(mm^2/m):[注意: 配筋小于0表示超筋]左中右750.00 750.00 750.00------------------------------------------------------------------- 计算项目: LKQ2------------------------------------------------------------------- [ 计算条件 ]墙长 = 3.00(m) 墙宽 = 4.17 (m) 墙厚 = 300 (mm)墙面均布荷载: 130.00 (kN/m^2)竖向均布荷载: 200.00 (kN/m)砼强度等级: C35纵筋级别: HRB400配筋计算as (mm):: 25 (mm)跨中弯矩调整系数: 1.00支座弯矩调整系数: 1.00支承条件:**** 下边右边上边左边固接固接简支固接[内力结果] (已乘弯矩调整系数)内力按塑性理论计算(适用于大偏心受压):跨中弯矩(kN-m/m):Ma = 29.73 Mb = 15.44垂直板边弯矩(kN-m/m):下右上左 -30.89 -59.47 0.00 -59.47 [配筋结果]轴压比: N/(A*fc)= 0.0333竖直方向配筋(mm^2/m):[注意: 配筋小于0表示超筋, 荷载作用面为外侧]上截面：非荷载侧= 600 荷载侧= 750(mm^2/m)中截面：非荷载侧= 750 荷载侧= 600(mm^2/m)下截面：非荷载侧= 600 荷载侧= 750(mm^2/m) 水平方向单侧配筋(mm^2/m):[注意: 配筋小于0表示超筋]左中右750.00 750.00 750.00------------------------------------------------------------------- 计算项目: GQ 六级-六级------------------------------------------------------------------- [ 计算条件 ]墙长 = 6.00(m) 墙宽 = 4.17 (m) 墙厚 = 300 (mm)墙面均布荷载: 50.00 (kN/m^2)竖向均布荷载: 200.00 (kN/m)砼强度等级: C35纵筋级别: HRB400配筋计算as (mm):: 25 (mm)跨中弯矩调整系数: 1.00支座弯矩调整系数: 1.00支承条件:**** 下边右边上边左边固接固接简支固接[内力结果] (已乘弯矩调整系数)内力按塑性理论计算(适用于大偏心受压):跨中弯矩(kN-m/m):Ma = 13.57 Mb = 28.04垂直板边弯矩(kN-m/m):下右上左 -56.08 -27.14 0.00 -27.14 [配筋结果]轴压比: N/(A*fc)= 0.0333竖直方向配筋(mm^2/m):[注意: 配筋小于0表示超筋, 荷载作用面为外侧]上截面：非荷载侧= 600 荷载侧= 750(mm^2/m)中截面：非荷载侧= 750 荷载侧= 600(mm^2/m)下截面：非荷载侧= 600 荷载侧= 750(mm^2/m) 水平方向单侧配筋(mm^2/m):[注意: 配筋小于0表示超筋]左中右750.00 750.00 750.00------------------------------------------------------------------- 计算项目: GQ1------------------------------------------------------------------- [ 计算条件 ]墙长 = 6.00(m) 墙宽 = 4.17 (m) 墙厚 = 200 (mm)墙面均布荷载: 50.00 (kN/m^2)竖向均布荷载: 200.00 (kN/m)砼强度等级: C35纵筋级别: HRB400配筋计算as (mm):: 25 (mm)跨中弯矩调整系数: 1.00支座弯矩调整系数: 1.00支承条件:**** 下边右边上边左边固接固接简支固接[内力结果] (已乘弯矩调整系数)内力按塑性理论计算(适用于大偏心受压):跨中弯矩(kN-m/m):Ma = 13.57 Mb = 28.04垂直板边弯矩(kN-m/m):下右上左 -56.08 -27.14 0.00 -27.14 [配筋结果]轴压比: N/(A*fc)= 0.0499竖直方向配筋(mm^2/m):[注意: 配筋小于0表示超筋, 荷载作用面为外侧]上截面：非荷载侧= 400 荷载侧= 500(mm^2/m)中截面：非荷载侧= 500 荷载侧= 400(mm^2/m)下截面：非荷载侧= 400 荷载侧= 854(mm^2/m) 水平方向单侧配筋(mm^2/m):[注意: 配筋小于0表示超筋]左中右500.00 500.00 500.002 人防地下室门框墙计算-------------------------------------------------------------------计算项目: MKQ1-------------------------------------------------------------------[ 计算条件 ]L = 350.00(mm) L1 = 316.00 (mm) L2 = 250.00 (mm)h = 300.00 (mm)qe = 200.00 (kN/m^2)qi = 121.20 (kN/m)砼强度等级: C35配筋计算 as : 25 (mm)纵筋级别: HRB400 箍筋级别: HRB335 箍筋间距(mm): 200[ 计算结果 ]弯矩(kN-m/m)： M = 44.549剪力(kN/m)： V = 171.200*****按悬臂构件计算*****------ 抗弯拉筋构造配筋: 配筋率Us=0.13% < Us_min=0.25%抗弯受拉筋: As = 750(mm^2/m)抗剪箍筋: Av = 0(mm^2/m)-------------------------------------------------------------------计算项目: MKQ2-------------------------------------------------------------------[ 计算条件 ]L = 400.00(mm) L1 = 366.00 (mm) L2 = 300.00 (mm)h = 300.00 (mm)qe = 200.00 (kN/m^2)qi = 109.50 (kN/m)砼强度等级: C35配筋计算 as : 25 (mm)纵筋级别: HRB400 箍筋级别: HRB335 箍筋间距(mm): 200[ 计算结果 ]弯矩(kN-m/m)： M = 49.077剪力(kN/m)： V = 169.500*****按悬臂构件计算*****------ 抗弯拉筋构造配筋: 配筋率Us=0.14% < Us_min=0.25%抗弯受拉筋: As = 750(mm^2/m)抗剪箍筋: Av = 0(mm^2/m)-------------------------------------------------------------------计算项目: MKQ3左-------------------------------------------------------------------[ 计算条件 ]L = 600.00(mm) L1 = 566.00 (mm) L2 = 500.00 (mm)h = 300.00 (mm)qe = 200.00 (kN/m^2)qi = 135.40 (kN/m)砼强度等级: C35配筋计算 as : 25 (mm)纵筋级别: HRB400 箍筋级别: HRB335 箍筋间距(mm): 200[ 计算结果 ]弯矩(kN-m/m)： M = 101.636剪力(kN/m)： V = 235.400*****按悬臂构件计算*****抗弯受拉筋: As = 880(mm^2/m)抗剪箍筋: Av = 0(mm^2/m)-------------------------------------------------------------------计算项目: MKQ3右-------------------------------------------------------------------[ 计算条件 ]L = 400.00(mm) L1 = 366.00 (mm) L2 = 300.00 (mm)h = 300.00 (mm)qe = 200.00 (kN/m^2)qi = 135.40 (kN/m)砼强度等级: C35配筋计算 as : 25 (mm)纵筋级别: HRB400 箍筋级别: HRB335 箍筋间距(mm): 200[ 计算结果 ]弯矩(kN-m/m)： M = 58.556剪力(kN/m)： V = 195.400*****按悬臂构件计算*****------ 抗弯拉筋构造配筋: 配筋率Us=0.17% < Us_min=0.25%抗弯受拉筋: As = 750(mm^2/m)抗剪箍筋: Av = 0(mm^2/m)未做计算的门框墙，参考《防空地下室设计》FG01~05（2007年合订本）中配筋。
建筑物人防设计规范
建筑物人防设计规范一、前言随着国家安全意识的增强，人防设施建设也越来越受到关注。
人防设计规范是保证人防设施建设质量和安全性的重要文件，本文将以建筑物人防设计规范为例，进行详细的规范说明。
二、适用范围建筑物人防设计规范适用于建筑物人防设施的设计、施工、验收和使用等各个环节。
建筑物人防设施包括地下避难所、防空地下室、防空地下车库等。
三、设计要求1.设计基本要求建筑物人防设施应满足以下基本要求：（1）安全性要求：人防设施应具有防护、避难、生存、救援等功能，必须能够承受气压波、冲击波、辐射等袭击；（2）可靠性要求：人防设施应具有可靠性和连续性，必须能在袭击发生时及时启用并运行正常；（3）使用要求：人防设施应具有舒适性，必须能够提供合适的生活、工作、娱乐场所，以及必需的通风、照明、供水、排污等设施；（4）节能要求：人防设施应具有节能性，必须能够合理利用自然资源，减少能源消耗。
2.设计原则建筑物人防设施的设计应遵循以下原则：（1）应满足国家和地方规定的标准和要求；（2）应考虑建筑物的整体布局和结构形式，与建筑物的其他部分相协调；（3）应考虑人员疏散、进出口通道、物资储备、通风、照明、供水、排污等方面的问题；（4）应考虑防护结构、防护材料、防护设备等方面的问题；（5）应考虑建筑物的使用寿命和维护管理。
3.设计内容建筑物人防设施的设计内容包括以下方面：（1）地下避难所的设计：地下避难所的设计应按照国家标准进行，考虑到避难所的规模、布局、通风、照明、供水、排污等方面的问题；（2）防空地下室的设计：防空地下室的设计应按照国家标准进行，考虑到地下室的结构形式、防护设备、通风、照明、供水、排污等方面的问题；（3）防空地下车库的设计：防空地下车库的设计应按照国家标准进行，考虑到地下车库的规模、布局、防护设备、通风、照明、供水、排污等方面的问题。
四、施工要求1.施工资质建筑物人防设施的施工必须由具有相应资质的企业或单位承担，施工人员必须具备相应的专业技能和经验。
建筑人防设计简介 ppt课件
图层控制 战时房间名称、家具、墙体、尺寸标注等均单独分出
建筑人防设计简介
完
建筑人防设计简介
建筑人防设计简介
边界及区域的 界定： 外墙、临空墙
外墙
临空墙
建筑人防设计简介
边界及区域的 界定：
染毒区、清洁 区
染毒区
染毒区
建筑人防设计简介
细部尺寸要求： 参数选择：甲类核6级二等人员掩蔽所 甲类防空地下室的剂量限值 0.2 甲类核6级出入口防护密闭门设计压力值 0.15MPa 甲类核6级通风口防爆波活门设计压力值 0.15MPa
建筑人防设计简介
砌筑要求：主次口部、滤毒室、风井、扩散室均为钢筋混凝土墙，墙厚 300，其中扩散室开门的墙500厚；风机房、干厕、防化值班室为战时砌 筑，200厚砖墙，图中用WALL-人防表示。 人防专用楼梯，踏步宽X高=250X180，项目考虑260X175考虑。 临空墙（人防地下室与非人防部位空气直接接触的部位）厚度甲类核6级 为250。项目按300墙考虑。
建筑人防设计简介
饮用与生 活水箱
次要口部
非人防 区域
干厕
建筑人防设计简介
主要口部
建筑人防设计简介
主要口部：含直通室 外楼梯、防毒通道带 简易洗消 排风部分：含排风竖 井、扩散室、排风机 房
防毒通道，由外 到内设防护密闭 和密闭门两道， 带2平米的简易
洗消
风由排风机房 进入扩散室， 再进入排风竖井 最终排出室外
建筑人防设计简介
门窗编号原则 战时砌筑的房间门除风机房外，均用M1021， 风机房用FM1221甲
建筑人防设计简介
门窗编号原则
建筑人防设计简介
门窗编号原则
建筑人防设计简介

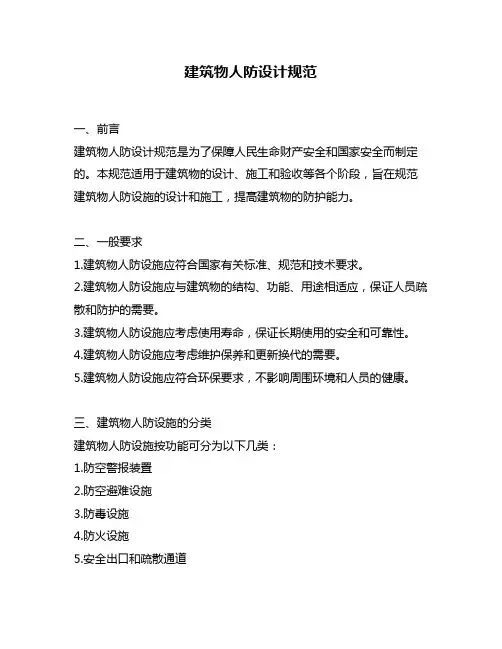

建筑物人防设计规范
建筑物人防设计规范一、前言建筑物人防设计规范是为了保障人民生命财产安全和国家安全而制定的。
本规范适用于建筑物的设计、施工和验收等各个阶段，旨在规范建筑物人防设施的设计和施工，提高建筑物的防护能力。
二、一般要求1.建筑物人防设施应符合国家有关标准、规范和技术要求。
2.建筑物人防设施应与建筑物的结构、功能、用途相适应，保证人员疏散和防护的需要。
3.建筑物人防设施应考虑使用寿命，保证长期使用的安全和可靠性。
4.建筑物人防设施应考虑维护保养和更新换代的需要。
5.建筑物人防设施应符合环保要求，不影响周围环境和人员的健康。
三、建筑物人防设施的分类建筑物人防设施按功能可分为以下几类：1.防空警报装置2.防空避难设施3.防毒设施4.防火设施5.安全出口和疏散通道6.防爆设施四、设计要求1.防空警报装置（1）防空警报装置应根据建筑物的用途和场所环境，确定警报的声响强度、声响时间和声响方式。
（2）防空警报装置应安装在易于听到的位置，避免遮挡和干扰。
（3）防空警报装置应具有自动测试和自动报警功能，确保设备的正常运行。
2.防空避难设施（1）防空避难设施应根据建筑物的用途和场所环境，采用合适的类型和数量。
（2）防空避难设施应考虑使用人数、安全出口和通风等因素，确定合适的面积和布局。
（3）防空避难设施应具备通风、照明、供水、排水和疏散等基本设施。
（4）防空避难设施应设置合理的标志和指示标识，方便人员疏散和寻找。
3.防毒设施（1）防毒设施应根据建筑物的用途和场所环境，采用合适的类型和数量。
（2）防毒设施应考虑使用人数、通风和疏散等因素，确定合适的面积和布局。
（3）防毒设施应具备通风、照明、供水、排水和疏散等基本设施。
（4）防毒设施应设置合理的标志和指示标识，方便人员疏散和寻找。
4.防火设施（1）防火设施应根据建筑物的用途和场所环境，采用合适的类型和数量。
（2）防火设施应考虑建筑物的结构、材料、用途和火灾风险等因素，确定合适的布局和设计。
建筑物人防设计规范
建筑物人防设计规范一、前言人防工程是指在战争或其他紧急情况下，为保护人民群众的生命财产安全而建造的防护设施和设备。
建筑物人防设计是人防工程的重要组成部分，其规范化程度直接影响到人民群众的安全。
本文将针对建筑物人防设计进行详细介绍。
二、建筑物人防设计的基本原则1. 保证人民群众的安全为首要原则；2. 严格按照国家人防标准和规范进行设计；3. 充分考虑建筑物的使用目的和地理环境特点；4. 考虑建筑物的可持续性，尽可能降低人防工程的成本。
三、建筑物人防设计的分类按照建筑物用途的不同，建筑物人防设计可以分为以下几类：1. 住宅建筑人防设计；2. 公共建筑人防设计；3. 工业建筑人防设计；4. 商业建筑人防设计。
四、建筑物人防设计的要求1. 建筑物人防工程应符合国家人防标准和规范的要求；2. 建筑物人防工程应与建筑物本身的结构形式相协调，不影响建筑物的正常使用；3. 建筑物人防工程应具有足够的地下空间和地上空间，以满足安全疏散和人员集结的要求；4. 建筑物人防工程应具备防空防护和生命支持等功能；5. 建筑物人防工程应符合环保要求，不应对周围环境造成污染。
五、建筑物人防设计的具体要求1. 地下室的设计地下室是建筑物人防工程的重要组成部分，应按照以下要求进行设计：（1）地下室的地面高度应不低于2.2米，地下室的顶部应符合防空要求；（2）地下室的结构应具有一定的承载力和抗震能力；（3）地下室应具有良好的通风和照明条件，以保证人员的生命安全；（4）地下室的出入口应设置在建筑物外侧，以便疏散人员。
2. 地上建筑的设计地上建筑是建筑物人防工程的另一个重要组成部分，应按照以下要求进行设计：（1）建筑物的外墙应具有一定的防护能力，以防止空袭和炮击；（2）建筑物的天花板应符合防空要求，能够承受一定的爆炸冲击波；（3）建筑物的门窗应具有防护能力，并且应设置在墙体内部，不得凸出墙面；（4）建筑物的屋顶应符合防空要求，能够承受一定的爆炸冲击波；（5）建筑物的疏散通道应设置在墙体内部，通道宽度应符合国家标准。

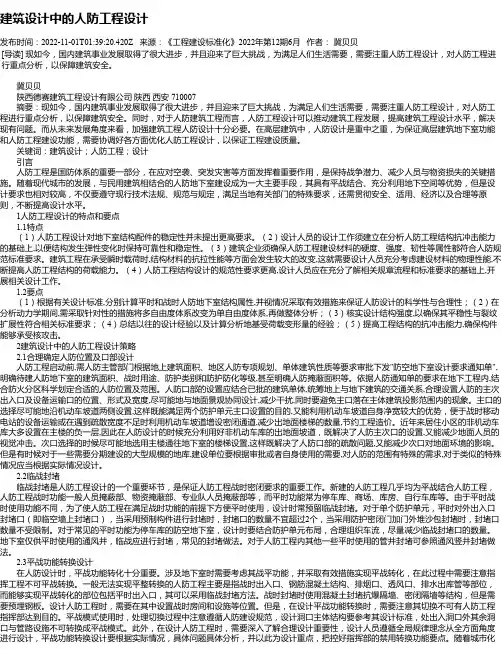

建筑设计中的人防工程设计_2
建筑设计中的人防工程设计发布时间：2022-11-01T01:39:20.420Z 来源：《工程建设标准化》2022年第12期6月作者：冀贝贝[导读] 现如今，国内建筑事业发展取得了很大进步，并且迎来了巨大挑战，为满足人们生活需要，需要注重人防工程设计，对人防工程进行重点分析，以保障建筑安全。
冀贝贝陕西德赛建筑工程设计有限公司陕西西安 710007摘要：现如今，国内建筑事业发展取得了很大进步，并且迎来了巨大挑战，为满足人们生活需要，需要注重人防工程设计，对人防工程进行重点分析，以保障建筑安全。
同时，对于人防建筑工程而言，人防工程设计可以推动建筑工程发展，提高建筑工程设计水平，解决现有问题。
而从未来发展角度来看，加强建筑工程人防设计十分必要。
在高层建筑中，人防设计是重中之重，为保证高层建筑地下室功能和人防工程建设功能，需要协调好各方面优化人防工程设计，以保证工程建设质量。
关键词：建筑设计；人防工程；设计引言人防工程是国防体系的重要一部分，在应对空袭、突发灾害等方面发挥着重要作用，是保持战争潜力、减少人员与物资损失的关键措施。
随着现代城市的发展，与民用建筑相结合的人防地下室建设成为一大主要手段，其具有平战结合、充分利用地下空间等优势，但是设计要求也相对较高，不仅要遵守现行技术法规、规范与规定，满足当地有关部门的特殊要求，还需贯彻安全、适用、经济以及合理等原则，不断提高设计水平。
1人防工程设计的特点和要点1.1特点（1）人防工程设计对地下室结构配件的稳定性并未提出更高要求。
（2）设计人员的设计工作须建立在分析人防工程结构抗冲击能力的基础上,以便结构发生弹性变化时保持可靠性和稳定性。
（3）建筑企业须确保人防工程建设材料的硬度、强度、韧性等属性都符合人防规范标准要求。
建筑工程在承受瞬时载荷时,结构材料的抗拉性能等方面会发生较大的改变,这就需要设计人员充分考虑建设材料的物理性能,不断提高人防工程结构的荷载能力。
人防设计规范
人防设计规范
人防设计规范是指建筑物内外部的人防设施的设计要求和规范。
人防设施是为了保护人们生命财产安全而设置的一系列保护设备和措施。
下面将从建筑物内外部的人防设施的不同方面介绍人防设计规范。
建筑物外部的人防设施主要包括避难场所和防护工程。
避难场所是指在无法及时疏散撤离的情况下提供人们避难的安全场所，如地下室、防空洞等。
设计规范要求避难场所的布置要合理，面积要满足人员避难的需要，通风、照明和安全出口要符合相应的标准。
防护工程主要是指建筑物的结构和材料的防护设计，包括防空地下室和坍塌临时避难所的设计，要符合相应的抗击和安全性能要求。
建筑物内部的人防设施主要包括防空间的设置和安全出口的设计。
防空间是指建筑物内划定的供人们在遇到紧急情况时躲避的安全场所，如防空楼梯间、避难室等。
设计规范要求防空间的位置要布置合理，通风、照明和安全出口要符合相应的标准。
安全出口是指人员疏散和逃生时使用的通道和出口，设计规范要求安全出口的布置要合理，数量要足够，宽度要满足人员疏散的需要，出口通道的平整度和坡度要符合相应的标准。
此外，人防设计规范还要求建筑物内外部的人防设施要与电力、通讯等系统进行配套设计，保证人们在遇到紧急情况时能够及时获得救援和求助。
同时，人防设施要与城市的总体规划和消防设施相协调，确保整个城市的人防工作的一体化和系统化。
综上所述，人防设计规范是对建筑物内外部的人防设施进行设计要求的规范，包括避难场所、防护工程、防空间、安全出口等方面。
遵循人防设计规范，可以提高建筑物的抗击能力和人员疏散的效率，保护人们的生命财产安全。
建筑知识：建筑物人防设计原则与实施方法
建筑知识：建筑物人防设计原则与实施方法建筑物人防设计是为了保障人民生命财产安全，减少战争、灾害、恐怖袭击等危险因素对人民生命财产的威胁和危害。
在建筑物设计中，包括了防空、防震、防火等一系列的人防设计，以保证建筑物的安全性、稳定性以及可靠性。
本文将从人防设计的原则、实施方法两方面进行探讨。
一、人防设计原则（一）科学性原则：人防设计应遵循科学性原则，即在设计中应该充分考虑建筑物的使用目的、功能要求、所在地环境以及周边景观等方面的因素，结合建筑物自身的构造特点和建设要求，进行科学合理的人防设计。
（二）适应性原则：人防设计应遵循适应性原则，即在设计中应考虑人员规模、密度，以及预计使用时间、使用频率等因素，建筑物的人防设施应该充分满足使用要求，实现功能性的需求。
（三）合理性原则：人防设计应遵循合理性原则，即应选用和使用合理的材料和设备，建筑物的人防设施形式、位置、大小等要合理，既要保持美观，又要充分发挥其功能，满足相关的人防标准要求。
（四）综合性原则：人防设计应遵循综合性原则，即应以综合的考虑为前提，将建筑物的防空、防震、防火等人防设施有机的融合在设计中，互相补充、相辅相成。
与此同时，应结合建筑物的使用要求和人员数量，确保人防设施的完备性和综合性。
（五）经济性原则：人防设计应遵循经济性原则，即在设计中应考虑成本等经济因素的要求，充分利用可利用的空间，达到人防设施的合理性和经济性要求。
二、人防设计实施方法（一）防空设计1.建筑物结构：建筑物的结构应该选用具有较强抗风、抗震、抗爆能力的结构形式，如钢筋混凝土框架、钢结构等，以确保建筑物的稳定性和牢固性。
2.地下室设计：建筑物的地下室应该合理布置、重点加固，增加人员避难空间，同时设置通风、照明和排水等设备，以确保地下室人防设施的完好性和可用性。
3.建筑物外墙：建筑物的外墙应选用具有较好抗风、防弹、耐火等性能的材料，如玻璃钢板、钢板等，以抵御空袭时产生的冲击和破坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑人防设计
建筑人防设计具体内容是什么，下面我为大家解答。
类别
甲乙类防常规武器抗力级别5级和6级（常5级，常6级）；甲乙类防核武器抗力级别4级、4B级、5级、6级、6B级（简称核4级...）。
工程划分
人防工程最常见的类型为人员掩蔽工程，分一等和二等人员掩蔽工程。
定性
如本实例项目为甲类核6级二等人员掩蔽工程。
设计要素
人员掩蔽工程人防按防护单元进行划分，每个防护单元不超过2000方，每个单元应设主次入口各一个（不含竖井式、单元间连通口），主入口应直通室外，上部不得有建筑，次入口可以借用室内核心筒楼梯。
内部构成
染毒区与清洁区
主要口部（兼排风口部）
次要口部（兼进风口部）
战备柴发机房
辅助用房（干厕、防化值班室、平战转换材料堆放间）
战时饮用和生活水箱
主要口部：含直通室外楼梯、防毒通道带简易洗消
排风部分：含排风竖井、扩散室、排风机房
次要口部：含室内楼梯、密闭通道
进风部分：含扩散室、滤毒室、密闭通道
辅助用房
干厕（战时砌筑，200砖墙）：出于卫生考虑，应放置在排风口附近。
宜设前室，男女比例按1:1，大便器男每40~50人设一个，女每30~40人设一个，均为干式便桶。
防化值班室：应设置在清洁区的进风口附近。
平战转换材料堆放间：（本项目取消）堆放战时封堵框之类材料。
战时饮用和生活水箱：主动与水专业协商确定。
强弱电防爆波电缆井：从室外引入，（本项目取消）。
涉及到扩散室、风机房等的位置关系，可与暖通专业协商确定。
疏散计算
出入口净宽=掩蔽人数X0.3米/100人
（每樘门通过人数不超过700人，通道和楼梯净宽应大于门洞净宽）
掩蔽人数A=掩蔽面积 / 1m2/人
掩蔽面积=防护单元建筑面积X0.65~0.7
要求各人防地下室图中均应列如下表格：
砌筑要求：主次口部、滤毒室、风井、扩散室均为钢筋混凝土墙，墙厚300，其中扩散室开门的墙500厚；风机房、干厕、防化值班室为战时砌筑，200厚砖墙，图中用WALL-人防表示。
人防专用楼梯，踏步宽X高=250X180，项目考虑260X175考虑。
临空墙（人防地下室与非人防部位空气直接接触的部位）厚度甲类核6级为250。
项目按300墙考虑。
边界及区域的界定：外墙、临空墙
边界及区域的界定：染毒区、清洁区
细部尺寸要求：
参数选择：甲类核6级二等人员掩蔽所
甲类防空地下室的剂量限值0.2
甲类核6级出入口防护密闭门设计压力值0.15MPa
甲类核6级通风口防爆波活门设计压力值0.15MPa
门窗编号原则
战时砌筑的房间门除风机房外，均用M1021，风机房用FM1221甲门扇选型
本项目密闭门、防护密闭门的宽度选用尺寸：单扇（1000、1500）、双扇（2000）。
（注意：人防疏散以此净宽为准，而梯段宽度应大于此数据）
防爆波活门选型：
掩蔽人数600以下，战时通风量按2000m3/h取值，选BMH2000-15；掩蔽人数600-1200人，战时通风量按3600m3/h取值，选
BMH3600-15；
门扇尺寸均为500X800
竖井、扩散室尺寸
防护密闭门、密闭门门前尺寸
口部及集水坑
图层控制
战时房间名称、家具、墙体、尺寸标注等均单独分出。
