智能台灯设计报告
智能台灯毕业设计最终文
西安工业大学北方信息工程学院本科毕业设计(论文) 题目：智能台灯设计系别：电子信息系专业：自动化班级：学生：学号：指导教师：年月毕业设计（论文）任务书系（别） 电子信息系 专业 自动化 班 姓名 学号1.毕业设计（论文）题目： 智能台灯设计2.题目背景和意义： 台灯已是千家万户的必需生活用品，经常由于忘记关灯而造成巨大的能源浪费。
当夜晚来临时，人们又摸黑去开灯，非常不方便。
在这里设计了以人体红外辐射传感控制电路。
当人体在台灯的范围内且环境光强较弱时，自动感应开灯；当人体太靠近桌面时，台灯自动感应，警告纠正坐姿，若在一定时间内未离开桌面则自动熄灭。
当人离开时则自动关灯，达到节约能源的目的。
3.设计(论文)的主要内容（理工科含技术指标）： 设计制作了一种智能台灯，主要是以BISS0001和单片机组成的红外传感控制电路。
其特点是在有人时且外界光强较弱时能自动开灯，无人时关灯，节约能源；且能纠正坐姿，防止近视。
4.设计的基本要求及进度安排（含起始时间、设计地点）：1-3周： 查阅资料，了解课题要求并弄清课题的难点与所需要解决的问题。
3-4周： 设计主流程图。
5-11周: 设计系统各模块流程和编写程序12-13周: 软件模拟调试 14-15周：软硬件联调。
16-18周：写论文准备答辩。
5.毕业设计（论文）的工作量要求 撰写15000字论文① 实验（时数）*或实习（天数）： 150学时 ② 图纸（幅面和张数）*： A4一张 ③ 其他要求： 外文翻译数字不少于3000字；参考文献篇数17篇指导教师签名： 年 月 日学生签名： 年 月 日 系（教研室）主任审批： 年 月 日 说明：1本表一式二份，一份由学生装订入附件册，一份教师自留。
2 带*项可根据学科特点选填。
智能台灯设计摘要设计制作了一种智能台灯，主要是以BISS0001和单片机组成的红外传感控制电路。
其特点是在有人时且外界光强较弱时能自动开灯，无人时关灯，节约能源；且能纠正坐姿，防止近视。
智能台灯毕业设计
智能台灯毕业设计智能台灯是一种集成了智能控制技术和灯具功能的新型产品，其主要功能是通过操作智能控制系统，实现灯具的开关、亮度调节、色温调节等功能，从而提供更舒适、智能化的照明体验。
智能台灯的设计理念是以用户体验为中心，通过调节灯光亮度和色温，为用户提供舒适的照明环境。
在设计上，我选择了简约现代的外观风格，以白色为主色调，搭配铝合金材质，既简洁美观，又具有高档感。
台灯的灯头采用可调节角度的设计，使得用户可以自由调节光线照射的位置和角度，以满足不同的照明需求。
智能台灯的核心部件是智能控制系统，基于嵌入式技术开发。
用户可以通过手机APP或者声控等方式来控制台灯的开关、亮度调节、色温调节等功能。
通过手机APP，用户可以预设不同的照明场景，比如阅读模式、工作模式、休息模式等，轻松切换不同的照明效果。
而声控功能则可以通过语音指令来控制灯具的开关和亮度调节，提供更便捷的操作方式。
除了基本的照明功能，智能台灯还具备其他一些实用的功能。
比如，自动调节亮度功能，通过光感传感器检测环境光线强度，自动调节灯光亮度，以保持室内的舒适照明环境。
同时，智能台灯还可以与其他智能家居设备联动，比如智能音箱、温湿度传感器等，从而实现更智能化的家居体验。
在智能台灯的实现过程中，我参考了相关的技术资料，进行了硬件和软件的设计与开发。
在硬件方面，我选用了高亮度LED灯源、触摸面板、光感传感器等组件，并利用Arduino开发板进行电路设计和硬件编程。
在软件方面，我使用了Python语言进行APP的开发，并利用开源智能控制系统进行整体的控制和管理。
通过不断调试和改进，最终实现了智能台灯的设计目标。
总的来说，智能台灯是一种集成了智能控制技术和灯具功能的新型产品，具有照明、调节、联动等多重功能。
通过智能控制系统的应用，用户可以轻松调节灯光亮度和色温，创造出更舒适、智能化的照明环境。
这种智能台灯的设计与开发，不仅可以提高用户的使用体验，也有助于推动智能家居技术的发展。

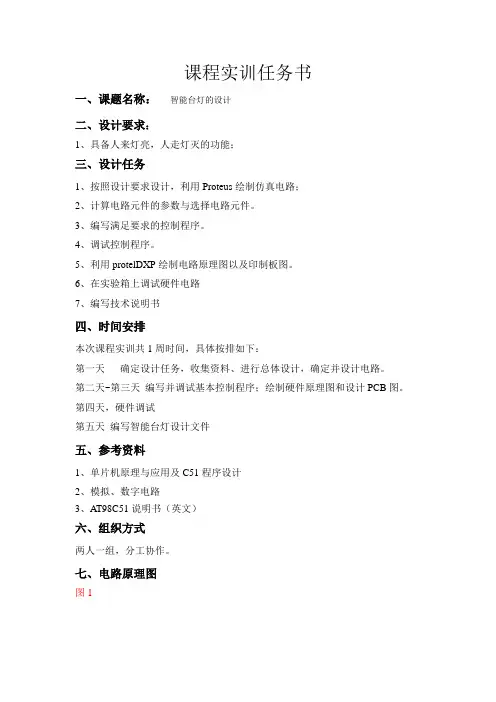

智能台灯的设计报告
课程实训任务书一、课题名称：智能台灯的设计二、设计要求：1、具备人来灯亮，人走灯灭的功能；三、设计任务1、按照设计要求设计，利用Proteus绘制仿真电路；2、计算电路元件的参数与选择电路元件。
3、编写满足要求的控制程序。
4、调试控制程序。
5、利用protelDXP绘制电路原理图以及印制板图。
6、在实验箱上调试硬件电路7、编写技术说明书四、时间安排本次课程实训共1周时间，具体按排如下：第一天确定设计任务，收集资料、进行总体设计，确定并设计电路。
第二天~第三天编写并调试基本控制程序；绘制硬件原理图和设计PCB图。
第四天，硬件调试第五天编写智能台灯设计文件五、参考资料1、单片机原理与应用及C51程序设计2、模拟、数字电路3、AT98C51说明书（英文）六、组织方式两人一组，分工协作。
七、电路原理图图1图2图3图1为单片机最小系统的电路，图2为灯光控制控制电路。
图3为LED灯板的电路（也可替换为节能灯或者其他大功率电灯）。
八、PCB图单片机最小系统灯光控制转换模块灯板九、控制程序#include <reg52.h>#define uchar unsigned char #define uint unsigned int sbit ea=P3^0;sbit a=P3^6;void delay(uint x){uchar i;while(x--)for(i=0;i<120;i++);}void main(){while(1){if(ea==1){a=0;}else{a=1;}}}十、元件清单十一、产品说明书功能：本产品通过热释红外传感器，检测人体波长，当有人时，灯亮；否则，灯灭应用：本产品可以用在路灯或阳台灯光上，通过热释红外传感器检测人体，从而控制灯的亮与灭；组成：由四个模块组成，分别是单片机最小系统、灯光控制转换模块、热释红外传感器模块和LED发光灯板组成；原理：当热释红外传感器模块检测到人体时，输出高电平，单片机判断高低电平，控制灯光控制转换模块，从而让灯亮。
智能灯具实验报告
一、实验背景随着科技的不断发展，智能家居系统逐渐成为人们追求高品质生活的标配。
智能灯具作为智能家居系统的重要组成部分，不仅能够提供便捷的照明体验，还能通过智能控制实现节能环保。
本实验旨在验证智能灯具的功能性能，并分析其应用前景。
二、实验目的1. 了解智能灯具的基本原理和工作方式。
2. 评估智能灯具的节能效果和照明效果。
3. 分析智能灯具在实际应用中的优势与不足。
三、实验器材1. 智能灯具：LED智能灯泡、LED智能台灯、智能吊灯等。
2. 电源：220V交流电源。
3. 测量工具：功率计、照度计、秒表等。
4. 实验环境：实验室、家庭等。
四、实验方法1. 节能效果测试：对比智能灯具与传统灯具的能耗，记录功耗数据。
2. 照明效果测试：测量智能灯具在不同光照条件下的照度，评估照明效果。
3. 功能测试：测试智能灯具的遥控、定时、场景设置等功能。
五、实验过程1. 节能效果测试（1）将智能灯具与传统灯具分别接入电源，使用功率计测量其功耗。
（2）记录两种灯具的功耗数据，对比分析。
2. 照明效果测试（1）在实验环境中设置不同光照条件，使用照度计测量智能灯具和传统灯具的照度。
（2）记录数据，对比分析。
3. 功能测试（1）使用遥控器或手机APP控制智能灯具，测试遥控功能。
（2）设置定时功能，验证其准确性。
（3）设置场景模式，测试其效果。
六、实验结果与分析1. 节能效果分析通过实验数据对比，智能灯具的功耗明显低于传统灯具。
以LED智能灯泡为例，其功耗约为传统灯泡的1/5。
这说明智能灯具在节能方面具有显著优势。
2. 照明效果分析实验结果显示，智能灯具在不同光照条件下的照度均优于传统灯具。
特别是在低光照环境下，智能灯具的照明效果更为明显。
3. 功能分析智能灯具的遥控、定时、场景设置等功能均能够正常使用，用户体验良好。
七、结论1. 智能灯具具有显著的节能、环保、舒适等优势，符合我国节能减排政策。
2. 智能灯具在实际应用中，能够为用户带来便捷、舒适的照明体验。

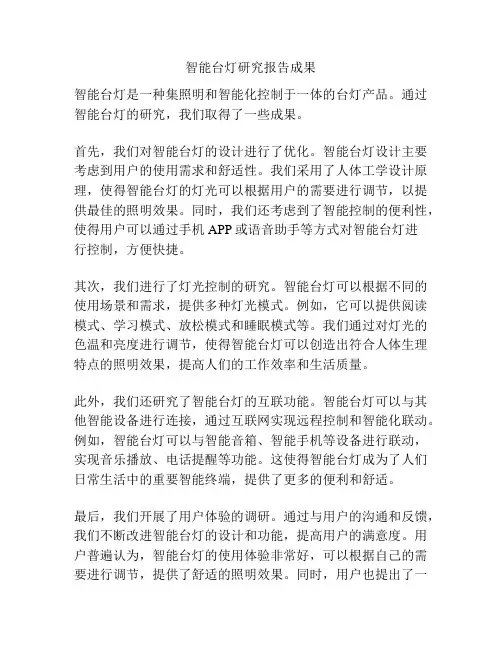

智能台灯研究报告成果
智能台灯研究报告成果智能台灯是一种集照明和智能化控制于一体的台灯产品。
通过智能台灯的研究，我们取得了一些成果。
首先，我们对智能台灯的设计进行了优化。
智能台灯设计主要考虑到用户的使用需求和舒适性。
我们采用了人体工学设计原理，使得智能台灯的灯光可以根据用户的需要进行调节，以提供最佳的照明效果。
同时，我们还考虑到了智能控制的便利性，使得用户可以通过手机APP或语音助手等方式对智能台灯进行控制，方便快捷。
其次，我们进行了灯光控制的研究。
智能台灯可以根据不同的使用场景和需求，提供多种灯光模式。
例如，它可以提供阅读模式、学习模式、放松模式和睡眠模式等。
我们通过对灯光的色温和亮度进行调节，使得智能台灯可以创造出符合人体生理特点的照明效果，提高人们的工作效率和生活质量。
此外，我们还研究了智能台灯的互联功能。
智能台灯可以与其他智能设备进行连接，通过互联网实现远程控制和智能化联动。
例如，智能台灯可以与智能音箱、智能手机等设备进行联动，实现音乐播放、电话提醒等功能。
这使得智能台灯成为了人们日常生活中的重要智能终端，提供了更多的便利和舒适。
最后，我们开展了用户体验的调研。
通过与用户的沟通和反馈，我们不断改进智能台灯的设计和功能，提高用户的满意度。
用户普遍认为，智能台灯的使用体验非常好，可以根据自己的需要进行调节，提供了舒适的照明效果。
同时，用户也提出了一些改进建议，例如增加更多的灯光模式和灯光效果等。
我们将根据用户的需求不断改进智能台灯的设计，提供更好的产品和服务。
综上所述，通过智能台灯的研究，我们取得了一些成果。
未来，我们将继续深入研究智能台灯的功能和性能，不断提高产品的品质和技术水平，为用户提供更好的智能照明体验。
多功能台灯设计研究报告
多功能台灯设计研究报告报告摘要：本研究旨在设计一款多功能台灯，满足用户在不同场景下的需求。
该台灯具备灯光调节、充电、无线充电、音响等功能，方便用户使用。
通过市场调研、用户需求分析和设计实验，我们确定了设计理念和功能要求，并采用了先进的技术和材料进行产品设计和制造。
研究结果表明，该款多功能台灯在市场上具有很大的潜力和竞争力。
1. 研究背景随着人们生活水平的提高，对于产品的功能和设计要求也越来越高。
一款能够满足用户在不同场景下需求的多功能台灯成为了市场的热门产品。
2. 研究目标设计一款多功能台灯，具备灯光调节、充电、无线充电、音响等功能，方便用户使用。
3. 方法和过程- 市场调研：通过问卷调查和观察市场产品，了解用户需求和市场竞争情况。
- 用户需求分析：根据市场调研结果，分析用户使用场景和功能需求。
- 设计实验：进行多次设计实验，优化产品功能和外观设计。
- 技术研发：采用先进的技术和材料，提高产品的性能和使用寿命。
- 制造和生产：根据产品设计，进行制造和生产。
4. 结果和讨论通过市场调研和用户需求分析，我们确定了设计理念和功能要求。
在设计实验过程中，我们不断优化产品的功能和外观设计，提高用户体验。
采用先进的技术和材料，可以提高产品的性能和使用寿命。
制造和生产过程中，我们确保产品质量和生产效率。
5. 结论本研究设计的多功能台灯具备灯光调节、充电、无线充电、音响等功能，满足用户在不同场景下的需求。
该款台灯具有很大的市场潜力和竞争力。
未来可以进一步优化产品细节和功能，以提高用户体验和满足不同用户需求。
多功能台灯设计研究报告
多功能台灯设计研究报告引言多功能台灯是一种集照明、充电和音乐播放等多种功能于一体的智能家居产品。
本报告旨在对多功能台灯的设计进行研究，探索其在市场中的潜力和未来的发展趋势。
背景随着人们对生活品质的追求和科技的不断发展，多功能台灯作为一种全面满足用户需求的产品，受到了越来越多消费者的青睐。
传统的台灯仅仅用于照明，而多功能台灯则通过功能的拓展，为用户带来了更多便利和乐趣。
功能特点1. 照明功能多功能台灯的核心功能是照明。
采用LED灯珠作为光源，具有高亮度、省电、寿命长等特点。
通过调整光源亮度和色温，用户可以根据实际需求获得舒适的照明效果，提高工作和学习的效率。
2. 充电功能多功能台灯内置充电器，可为智能手机、平板电脑等移动设备提供便捷的充电服务。
通过USB接口或者无线充电技术，用户不需要另外购买充电器或者担心充电线的困扰，实现了光源与充电器一体化设计。
3. 音乐播放功能多功能台灯内置蓝牙音响，支持无线连接手机、电脑等设备，用户可以通过台灯直接播放音乐，享受高品质的音乐体验。
同时，台灯的音乐播放功能还可以与照明功能相结合，实现音乐跟随灯光的效果，为用户创造浪漫的氛围。
4. 显示屏功能多功能台灯配备触控显示屏，可以实时显示时间、日期、天气等信息。
用户可以通过触摸屏幕进行操作，调整照明亮度、切换音乐、查看日历等功能。
显示屏的设计使得台灯不仅仅是一个工具，还可以起到装饰客厅或办公室的作用。
5. 智能控制功能多功能台灯支持智能语音控制和手机远程控制，用户可以通过语音指令或者手机App对台灯进行控制。
智能控制功能的引入使得台灯的使用更加方便和智能化，提升用户体验。
市场分析多功能台灯在市场上有着广阔的发展前景。
随着智能家居市场的崛起，人们对产品功能和用户体验的需求不断提高，多功能台灯正好满足了这一需求。
多功能台灯的照明、充电、音乐播放以及其他扩展功能的结合，使其成为了一个实用性和娱乐性兼具的产品。
值得注意的是，多功能台灯的市场竞争激烈，产品同质化程度较高，因此设计和创新成为了产品的核心竞争力。
基于单片机的智能台灯设计
基于单片机的智能台灯设计一、引言二、智能台灯的功能需求分析（一）亮度调节用户能够根据不同的使用场景和个人需求，灵活调节台灯的亮度。
例如，在阅读时需要较高的亮度，而在睡前阅读时则需要较柔和的光线。
（二）色温调节提供不同的色温选择，如冷光、暖光和自然光，以适应不同的环境和视觉需求。
（三）自动感应具备人体感应功能，当人靠近时自动亮起，人离开一段时间后自动熄灭，节省能源。
（四）定时功能可以设置定时关闭，避免用户在使用过程中睡着而忘记关灯。
（五）光线自适应能够根据周围环境的光线强度自动调整台灯的亮度，保持舒适的照明效果。
（一）单片机选择选用合适的单片机作为控制核心，如 STM32 系列。
STM32 具有高性能、低功耗、丰富的外设接口等优点，能够满足智能台灯的控制需求。
（二）光照传感器采用光敏电阻或环境光传感器，实时检测周围环境的光线强度，并将信号传输给单片机进行处理。
（三）人体感应模块使用红外热释电传感器来检测人体的存在，当有人靠近时，传感器输出信号给单片机，控制台灯亮起。
（四）LED 驱动电路选择合适的 LED 驱动芯片，如恒流驱动芯片，以保证 LED 灯珠的稳定工作和亮度调节。
（五）按键模块设置若干按键，用于用户手动调节亮度、色温、定时等功能。
（六）显示模块可以采用液晶显示屏（LCD）或数码管，显示当前的亮度、色温、定时时间等信息。
（一）主程序流程系统初始化后，进入主循环。
不断检测光照传感器、人体感应模块和按键模块的输入信号，根据信号执行相应的操作，如调节亮度、色温、控制台灯的开启和关闭等。
（二）亮度调节算法通过 PWM（脉冲宽度调制）技术实现亮度调节。
根据用户设定的亮度值，调整 PWM 信号的占空比，从而改变 LED 的平均电流，实现亮度的变化。
（三）色温调节算法采用不同颜色的 LED 灯珠（如冷白、暖白），通过调节两种颜色LED 灯珠的电流比例，实现色温的变化。
（四）人体感应处理当人体感应模块检测到有人靠近时，立即开启台灯，并根据环境光强度自动调整亮度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能台灯摘要：设计制作了一种智能台灯，主要是以BISS0001和单片机组成的红外传感控制电路。
其特点是在有人时且外界光强较弱时能自动开灯，无人时关灯，节约能源；且能纠正坐姿，防止近视。
关键词：节能;纠正坐姿;BISS0001一、引言：台灯已是千家万户的必需生活用品，经常由于忘记关灯而造成巨大的能源浪费。
当夜晚来临时，人们又摸黑去开灯，非常不方便。
在这里设计了以人体红外辐射（波长为9.5um）传感控制电路。
当人体在台灯的围且环境光强较弱时，自动感应开灯；当人体太靠近桌面时，台灯自动感应，警告纠正坐姿，若在一定时间未离开桌面则自动熄灭。
当人离开时则自动关灯，达到节约能源的目的。
二、系统组成及电路设计：1.系统组成部分图一系统结构图本系统组成如图一所示，主要由三部分组成：1)传感器及信号处理部分：检测人体辐射红外信号及光强信号经过处理后变成可处理的数字信号2)以80C51组成的中央处理单元：处理信号并发出控制命令3)提醒电路及灯光控制电路：给出提醒信号并根据80C51给出的命令控制灯光整个系统是以80C51控制下工作的。
其工作过程为：当环境光比较强时，光敏电阻阻值比较小，信号处理电路检测到低电平信号，禁止热释电红外传感器工作，省去了80C51处理过程。
当环境光比较弱时，光敏电阻阻值变大，信号处理电路接收到高电平，从而启动热释电红外传感器工作。
热释电红外传感器1探测比较远的距离，当人体进入到传感器1的控测围且光强较弱时，信号检测电路处理信号，并向单片机发送一个中断，80C51启动灯光控制电路，使灯慢慢变亮。
当环境光比校弱时，且人体过于靠近桌面，热释电红外传感器2检测到信号，同时了在热释电红外传感器1的控测围，信号处理电路同时向80C51发送信号，80C51处理信号根据优先级顺序，屏蔽掉热释电红外传感器1的信号，启动延时电路，发出警报使人离开，若在设定的时间未离开桌面，则启动灯光控制电路，使灯慢慢熄灭。
当人体离开热释电红外传感器2的控测围且在热释电红外传感器1的控测围时，灯光又慢慢变亮。
2.电路设计部分图二传感器组成的信号检测及处理部分图二是由红热释电红外传感器、光敏电阻、BISS0001组成的信号检测及处理电路。
红热释电红外传感器只对波长为10μm（人体辐射红外线波长）左右的红外辐射敏感，所以除人体以外的其他物体不会引发探头动作。
探头包含两个互相串联或并联的热释电元，而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。
一旦人侵入探测区域，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，于是输出检测信号。
BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
当外界光强较强时，光敏电阻阻值很小，BISS0001检测到低电平，从而封锁14脚，禁止传感器infare1的信号。
当外界光强较弱时，光敏电阻阻值很大，BISS0001检测到低电平，开启14脚；infare1检测到人体信号时，产生微弱的信号输出，经R5、R1005、R4、C1、C6、C7组成的信号放大滤波电路。
R1000、R1001、C1000和C1001组成的延时电路。
信号经处理后从2脚输出。
图三单片机控制电路图三是由单片机组成的报警及灯光控制电路。
当外部无任何中断时，80C51控制74LS138的使能控制端，使后面电路不工作。
当有中断一产生时，80C51启动74LS138，向P0脚低4位发送信号，控制灯慢慢亮。
当中断1和中断0同时产生时，80C51屏蔽掉中断1，启动74LS138向P0脚低四位发送数据，使灯光慢慢变暗。
这里采用74LS138控制DC832可以节省80C51的管脚，有利于扩展，以便于控制多盏灯。
由于采有DC0832可以有效地使灯实现阶梯形的变化。
3.程序框图:开始程序初始化开启所有中断中断返回入口结束中断1 中断0图四程序框图程序框图如图四所示，程序开始后，对程序进行初始化。
向P0脚写入低电平，开启所有中断，启动计数器。
当中断1来时，进入中断1，设置R0为0，调用延时程序TIME0（延时10ms），判断R0是否等于7，若不是，则加1，继续发送数据进入循环，直至R=7，即实现的是灯慢慢变亮的一个过程。
当中断0和中断1同时产生时，根据优先级，屏蔽掉中断1，开启中断0。
调用延时程序TIME0（延时1分钟），查询中断0控制位;防止人体不小心到达热释电探测器的探测围，采用延时程序来排除干扰，防止误判。
若为0，则返回主程序；若为1，则向P0高四位发送数据，使灯保持原来最亮状态，调用延时程序TIME1，判断R0是否等于0，若是则中断返回，若不是，则R0减1，继续循环，直至R0等到于0，此程序的目的是实现灯慢慢变暗。
三、实验结果：本系统的主要设计思想来源于生活。
台灯是一般家庭的生活必需品，但由于经常忘记关灯而造成巨大的能源浪费。
全球这么多台灯，估算一下，消耗能源可观。
另一个是作为一个必需品，当然要使生活变得更方便，省去了黑暗中开灯的麻烦，并且可以纠正坐姿。
本系统在实验室进行了实物实验。
热释电红外探测器1的距离是4m左右（距离可调），主要是因为般来说是门离书桌的距离;以便黑暗中时人一到门口则启动，省去了开灯的麻烦，用户可以根据自己的实际情况进行距离调节。
热释电红外探测器1的距离是10cm左右（距离可调），主要考虑是当学习时，有时坐姿不正，引起身体离桌面太近，容易引起近视，此时台灯发出警告，提醒注意，若在设定的时间未离开，则强制熄灭。
有时人学习累了，趴在桌子上睡觉，而忘了关灯,这时系统就会检测到，从而启动延时程序，一段时间过后，台灯就会自动熄灭。
本系统的主要技术难点在于对人体红外信号的采集及处理。
由于采用的是热释电红外传感器，当人体进入其感应围时，传感器就会产生几mV信号，然后通过以BISS0001为中心的信号处理电路，对信号进行二次放大，并滤波，以防止外界的信号产生干扰。
信号经过BISS0001后从而转化为数字信号输出，便于用单片机进处理。
本系统制作的主要设计源泉来源于生活，因此创新之处也在于处理生活中一些比较常见的问题。
以专门感应人体红外信号的热释电红外传感器为基础，以BISS0001信号处理电路，利用单片机进行处理，以达到便于控制的目的。
当房间亮度不够时，且有人在附近时，台灯便会自动点亮，省去了黑暗中摸开关的麻烦；当学习时由于靠桌面太近，造成坐姿不正，系统就会提示，以纠正坐姿，防止近视；当学习太累了时，趴在桌子上睡会儿时，台灯就会自动熄灭；当无人在时，系统也会使台灯自动熄灭，以达到节省能源的目的。
除了硬件部分采用防干扰技术外，在软件中也采用了防干扰技术，当中断0产生时，并不立即执行，而是对其进行延时，防止由于不小心而进入到探测器2的围，以免产生误判。
虽然本系统以达到了使生活方便的目的，但是电路还是不够简单。
因为当有多个热释电红外传感器时，就需要相应的信号检测电路。
改进之处在于用一个信号处理电路同时控制多个传感器。
还有一个不足之处在台灯开启时，产生的光强容易干扰光敏电阻对环境光强的判别，引起误判，现在的处理方法是传感器部分与控制部分单独分开放置。
参考文献：1)胡学海主编单片机原理及应用系统设计电子工业2005年8月2)继文主编传感器与应用电路设计科学2002年3)黄继昌主编电子元器件应用手册人民邮电2004年实验心得：本系统的设计思想来源于生活，所以所具有的功能也是为生活的方便而设置的。
因此就产生了制作智能台灯的想法。
首先在与老师的商讨下，对项目进行了认证，确定了项目的可行性，列出了项目的主要难点及可能出现的问题，确定了以后的制作重点。
接下来进行构思，列出大体的框架图。
然后根据框架图用PROTEL画出电路原理图。
在对电路原理图进行了严谨的认证后，便开始了焊接电路。
由于主要对象是人，因此采用热释电红外传感器，此传感器是专门用于接收人体产生的10um左右的信号，相应的利用BISS0001处理其所产生的信号并转化为可处理的数字信号。
在焊接的过程中发现若用到两个光敏电阻，则可能使单片机产生误判。
因此将两个光敏电阻合到一块，不仅简化了电路，还提高了系统的稳定性。
当信号检测及处理部分完成后，便开始试检，以确定电路焊接正确与否。
在对电路进行调试的过程中，必须排除外界的干扰，尤其是附近热源的红外线干扰。
首先将BISS0001设置成不可重复触发方式，比较长延迟时间，以便得到稳定的输出信号，并把接收光电池的引脚接成高电平，使BISS0001认为一直处于黑暗之中，便于观测。
在运行时，当人远离时，BISS0001输出低电平，符合要求；但是在人靠近后信号出现不规则的变化。
利用示波器对BISS0001的各个管脚进行测量，发现信来源的主要不稳定因于传感器，因此，在目前没有更好的更换下，只好采用目前的热释电传感器。
接下来做的是数字电路部分，主要80C51、74LS138、LM324、DAC0832组成。
数字电路部分比较简单，焊接完成后，编写一个新程序，对各个端口进行扫描，从而显示数字电路是可行的。
在对电路部分进行了初步的检测后，解决了比较主要的问题；因此依据硬件编写相应的程序，经过KEIL软件仿真后，语法上无错误，各个端口的数据正是所需要的，最后是将软件烧到单片机中，然后运行整个系统。
通过本次实验，熟悉了电路的开发和制作及论文的编著写。
在实验中也遇不少难题，但通过各种方法进行了解决。
附录：源程序：ORG 0000HAJMP MAINORG 0003HAJMP DET1 ;远探测器ORG 0013HAJMP DET0 ;近探测器ORG 0050HMAIN: MOV P0, #00000001B ;置初始值DET0，DET1可重复触发，灯灭MOV TMOD, #00000010B ;方式2，8位自动重装计数器MOV TCON, #00010000B ;开启计数器T0MOV IE, #10000111B ;开启所有中断SJMP $;灯慢慢变亮DET1: MOV P0, #00000001BCALL TIME0 ;灯亮度延时10msMOV P0, #00000011BCALL TIME0MOV P0, #00000101BCALL TIME0MOV P0, #00000111BCALL TIME0MOV P0, #00001001BCALL TIME0MOV P0, #00001011BCALL TIME0MOV P0, #00001101BCALL TIME0MOV P0, #00001111BCALL TIME1RETI;灯慢慢熄灭DET0: CALL TIME1 ;延时1分钟MOV TCON, AANL A, #1JZ LOOPMOV P0, #00001111BCALL TIME0MOV P0, #00001101BCALL TIME0MOV P0, #00001011BCALL TIME0MOV P0, #00001001BCALL TIME0MOV P0, #00000111BCALL TIME0MOV P0, #00000101BCALL TIME0MOV P0, #00000011BCALL TIME0MOV P0, #00000001BRETILOOP: ret;延时10msTIME0: SETB TR0MOV R0, #250MOV R1, #20D_1: DJNZ R0, D_1MOV R0, #250DJNZ R1, D_1CLR TR0RET;延时1分钟TIME1: SETB TR0MOV R0, #250MOV R1, #200MOV R2, #60D_2 : DJNZ R0, D_2MOV R1, #200DJNZ R1, D_2MOV R2, #60DJNZ R2, D_2CLR TR0RETEND。
