电信网络结构

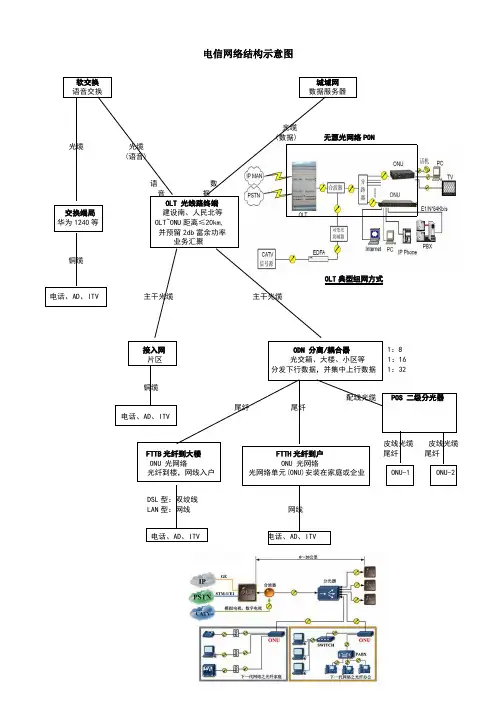

电信网络结构示意图
电信网络结构示意图
软交换城域网
语音交换数据服务器
光缆
(数据) 无源光网络PON
光缆光缆
(语音)
语数
音据
OLT 光线路终端
交换端局建设南、人民北等
华为1240等 OLT~ONU距离≤20km,
并预留2db富余功率
业务汇聚
铜缆
OLT典型组网方式
电话、AD、ITV 主干光缆主干光缆
接入网 ODN 分离/耦合器 1：8
片区光交箱、大楼、小区等 1：16
分发下行数据，并集中上行数据 1：32
铜缆
配线光缆POS 二级分光器
尾纤尾纤
电话、AD、ITV
皮线光缆皮线光缆FTTB光纤到大楼 FTTH光纤到户尾纤尾纤
ONU 光网络 ONU 光网络
光纤到楼，网线入户光网络单元(ONU)安装在家庭或企业 ONU-1 ONU-2
DSL型：双绞线
LAN型：网线网线
电话、AD、ITV 电话、AD、ITV。
电信网络基本结构形式
电信网络基本结构形式1. 引言电信网络是现代社会中传输信息的重要基础设施，它是指用于连接和传输电话、数据和视频等信息的各种设备和技术。
电信网络的基本结构形式是一个关键的概念，它描述了电信网络如何组织和连接各种设备，从而实现信息传输。
本文将探讨电信网络的基本结构形式，包括传统的电信网络结构和现代的云计算网络结构。
我们将介绍每种结构的特点、优势和应用场景，并提供相应的示意图和详细说明。
2. 传统的电信网络结构传统的电信网络结构是建立在传统的电信通信技术基础上的，例如电话网络和有线电视网络。
它采用集中式的架构，中心设备控制所有的通信并向用户提供服务。
以下是传统的电信网络结构的主要组成和功能：2.1 交换机交换机是传统的电信网络中的核心设备，它负责将来自不同用户之间的通信进行连接和交换。
交换机可以根据需求建立临时的通信路径，然后在通信结束后断开连接。
2.2 传输线路传输线路是连接交换机和用户设备之间的通信通道，它可以通过不同的介质传输信息，例如铜线、光纤或无线电波。
传输线路的带宽和稳定性对于保证通信质量非常重要。
2.3 终端设备终端设备是用户与电信网络进行信息交换和通信的设备，例如电话、计算机和电视机等。
终端设备需要与交换机进行连接，以便与其他用户进行通信或接收服务。
传统的电信网络结构具有以下优势：•可靠性高：传输线路多，可以提供稳定的通信质量。
•管理简单：集中式架构使得对于网络的管理和控制比较简单。
•应用广泛：传统的电信网络结构在电话通信和广播电视等领域得到了广泛应用。
然而，传统的电信网络结构也存在一些局限性：•扩展性有限：由于是集中式架构，传统的电信网络结构在处理大规模的数据传输和互联网服务时存在性能瓶颈。
•难以适应新兴服务：随着互联网和移动通信的快速发展，传统的电信网络结构在支持新兴服务方面存在一定的局限性。
3. 现代的云计算网络结构为了应对传统的电信网络结构的局限性，现代的云计算网络结构应运而生。
电信网络基本知识
电信网络基本知识电信网络是指通过电信基础设施进行信息传输和通信的网络系统。
它是现代社会不可或缺的基础设施，为人们提供了广泛的通信和信息交流渠道。
本文将介绍电信网络的基本知识，包括电信网络的组成要素、通信技术和网络安全。
一、电信网络的组成要素1.通信设备：电信网络由各种通信设备组成，如交换机、路由器、光纤等。
这些设备负责信息的传输、转发和接收。
2.传输介质：传输介质是电信信号传输的载体，常见的有光纤、铜缆和无线电波等。
不同的传输介质在传输速度、距离和可靠性上有所区别。
3.通信协议：通信协议是电信网络中的一种规则，约定了信息传输的格式和传输过程中的控制机制。
常见的通信协议有TCP/IP、HTTP 等。
4.网络拓扑：网络拓扑指网络中各个节点之间的物理或逻辑连接方式。
常见的网络拓扑有星型、环形、总线型等。
5.网络服务：电信网络提供了各种通信和网络服务，包括电话、短信、互联网接入等。
二、通信技术1.宽带接入：宽带接入是指通过高速传输技术实现快速的互联网接入。
目前常见的宽带接入技术有ADSL、光纤宽带和无线宽带等。
2.移动通信：移动通信是指通过移动网络进行无线通信的技术。
不同的移动通信技术有2G、3G、4G和5G等，它们提供了不同的传输速度和服务质量。
3.云计算：云计算是将计算和存储资源通过互联网提供给用户使用的技术。
它使用户可以根据需要灵活地获取和管理计算资源。
4.物联网：物联网是指通过各种物联设备实现互联互通的网络系统。
物联网技术可以将各种设备和传感器连接起来，实现智能化和自动化控制。
三、网络安全随着电信网络的发展，网络安全问题也日益严重。
网络安全是指保护电信网络和通信数据不受未经授权的访问、使用和破坏的技术、措施和实践。
以下是几个常见的网络安全问题和对应的防范措施：1.网络攻击：网络攻击是指对电信网络进行恶意攻击的行为，如黑客攻击、病毒感染和DDoS攻击等。
防范措施包括使用防火墙、加密通信和及时更新安全补丁等。
电信运营商网络结构介绍
04
业务网：负责提 供各种业务，包 括语音、数据、 视频等业务类型
05
支撑网：负责网 络运维和管理， 包括计费、监控、
管理等功能
06
安全网：负责网 络安全防护，包 括防火墙、入侵 检测等安全措施
电信运营商的网络类型
01
固定网络：包括有线电视、宽带、电话等
02
无线网络：包括移动通信、无线局域网等
03
02 接入网技术包括铜线、光纤、无பைடு நூலகம்等，以 满足不同场景下的接入需求。
03 接入网设备包括DSL AM、ONU、无线基 站等，实现用户数据的接收、处理和转发。
04 接入网性能直接影响用户体验，包括带宽、 时延、丢包率等指标。
3
电信运营商网络 优化
网络优化目标
提高网络性能：降低延迟、提 高吞吐量、减少丢包率等
02
掘有价值的信息 云计算和大数据在电信运营商网络中的
03
应用：提高网络性能，降低运营成本 云计算和大数据在电信运营商网络中的
04
发展趋势：智能化、自动化、个性化
谢谢
传输网
01
传输网的作用： 实现电信运营 商网络中各种 业务数据的传 输
02
传输网的类型： 包括光纤传输 网、无线传输 网、卫星传输 网等
03
传输网的特 点：高速、 大容量、低 时延、高可 靠性
04
传输网的发展 趋势：向更高 速、更智能、 更绿色的方向 发展
接入网
01 接入网是电信运营商网络的重要组成部分， 负责将用户终端设备连接到核心网络。
卫星通信：包括卫星电话、卫星电视等
04
互联网：包括互联网服务提供商、内容提供商等
2
电信运营商网络 结构分析
电信运营商网络架构升级与优化方案
电信运营商网络架构升级与优化方案第一章网络架构现状分析 (2)1.1 网络架构概述 (2)1.2 现有网络架构分析 (2)1.2.1 传输网络 (2)1.2.2 交换网络 (2)1.2.3 接入网络 (3)1.2.4 支撑网络 (3)1.3 网络架构存在的问题 (3)第二章网络架构升级目标与策略 (3)2.1 升级目标设定 (3)2.2 升级策略制定 (4)2.3 升级阶段划分 (4)第三章核心网优化方案 (4)3.1 核心网现状分析 (4)3.1.1 网络架构现状 (4)3.1.2 业务发展现状 (5)3.1.3 现有网络问题 (5)3.2 核心网优化策略 (5)3.2.1 网络架构优化 (5)3.2.2 业务优化 (5)3.2.3 设备优化 (5)3.3 核心网设备升级 (6)3.3.1 设备选型 (6)3.3.2 升级方案 (6)3.3.3 实施步骤 (6)第四章接入网优化方案 (6)4.1 接入网现状分析 (6)4.2 接入网优化策略 (6)4.3 接入网设备升级 (7)第五章传输网优化方案 (7)5.1 传输网现状分析 (7)5.2 传输网优化策略 (7)5.3 传输网设备升级 (8)第六章数据中心网络优化方案 (8)6.1 数据中心网络现状分析 (8)6.2 数据中心网络优化策略 (9)6.3 数据中心网络设备升级 (9)第七章网络安全优化方案 (10)7.1 网络安全现状分析 (10)7.2 网络安全优化策略 (10)7.3 网络安全设备升级 (10)第八章网络运维与管理优化 (11)8.1 网络运维现状分析 (11)8.2 网络运维优化策略 (11)8.3 网络管理平台升级 (12)第九章网络功能监测与评估 (12)9.1 网络功能监测现状分析 (12)9.2 网络功能监测优化策略 (13)9.3 网络功能评估方法 (13)第十章项目实施与验收 (13)10.1 项目实施计划 (14)10.1.1 实施阶段划分 (14)10.1.2 实施步骤 (14)10.2 项目验收标准 (14)10.2.1 技术验收标准 (14)10.2.2 管理验收标准 (14)10.3 项目风险与应对措施 (14)10.3.1 技术风险 (15)10.3.2 运营风险 (15)10.3.3 管理风险 (15)第一章网络架构现状分析1.1 网络架构概述信息技术的快速发展，电信运营商的网络架构在支撑业务发展、满足用户需求方面发挥着的作用。
电信网络结构示意图
软交换城域网
语音交换数据服务器
光缆
(数据)无源光网络PON
光缆光缆
(语音)
语数
音据
OLT光线路终端
交换端局建设南、人民北等
华为1240等OLT~ONU距离≤20km,
并预留2db富余功率
业务汇聚
铜缆
OLT典型组网方式
电话、AD、ITV主干光缆主干光缆
接入网ODN分离/耦合器1：8
片区光交箱、大楼、小区等1：16
分发下行数据，并集中上行数据1：32
铜缆
配线光缆POS二级分光器
尾纤尾纤
电话、AD、ITV
皮线光缆 皮线光缆
FTTB光纤到大楼FTTH光纤到户尾纤尾纤
ONU光网络ONU光网络
光纤到楼，网线入户光网络单元(ONU)安装在家庭或企业ONU型：网线网线
电话、AD、ITV电话、AD、ITV
电信网的结构概述
电信网的结构概述1. 引言电信网是指由通信设备、传输介质和相应的协议组成的一种网络结构，用于实现电信服务的传输和交换。
随着信息技术的迅速发展和普及，电信网在现代社会中发挥着至关重要的作用。
本文将对电信网的结构进行概述，介绍其基本组成部分以及相互之间的关系。
2. 电信网的基本组成部分电信网主要由以下几个基本组成部分构成：2.1 网络设备网络设备是电信网的基础构建单元，包括路由器、交换机、光纤传输设备等。
路由器用于实现数据在网络中的传输和转发，交换机用于在网络中实现数据的交换和连接，而光纤传输设备则负责光信号的传输。
2.2 传输介质传输介质是指数据在电信网中传输的媒介，主要包括铜线、光纤和无线频谱等。
铜线是传输介质中最常见的一种，常用于局域网和电话线路的传输。
光纤由于其高带宽和低损耗的特性，在长距离和高速传输中得到广泛应用。
而无线频谱则适用于移动通信和无线网络。
2.3 协议协议是电信网中实现数据传输和通信的规则和约定，主要包括物理层、数据链路层、网络层和传输层等。
物理层负责数据的物理传输和信号调制解调，数据链路层负责数据帧的封装和解封装，网络层负责数据包的路由选择和转发，而传输层则负责数据的可靠传输和流控。
3. 电信网的结构电信网的结构可以分为三层：接入层、传输层和核心层。
3.1 接入层接入层是电信网与用户终端设备之间的接口，用于实现用户终端设备与电信网的连接。
在传统的电信网中，接入层主要包括电话线路、宽带接入设备和无线基站等。
而随着移动通信技术的发展，接入层也逐渐扩展到移动设备的接入点，如蜂窝网络和Wi-Fi热点等。
3.2 传输层传输层是电信网中实现数据传输的主要层次，用于将用户终端设备上的数据传输到目标设备。
在传输层，数据经过不同的传输介质进行传输，利用传输介质上的网络设备进行转发和交换。
传输层的主要任务是保证数据的准确传输和高效传输，在传输过程中处理数据的错误和拥塞控制问题。
3.3 核心层核心层是电信网中最关键的一层，用于实现不同传输层之间的连接和数据交换。
电信运营商网络架构
电信运营商网络架构电信运营商网络架构是指电信运营商建立和维护的网络基础架构，用于提供全球范围内的通信服务。
这个网络架构的规模庞大且极其复杂，包括了物理设备、软件、协议和服务等多个方面。
首先，电信运营商的网络架构通常由多个层次组成。
最底层是物理层，它包括了光纤、铜缆等传输介质，以及传输设备，如光纤放大器、交换机等。
这些设备提供了网络信号的传输功能，保证了用户之间的数据传递。
其次，电信运营商的网络架构中，核心部分是核心层。
核心层主要由核心路由器组成，它们管理和控制整个网络的流量，执行路由选择、网络连接和通信等功能。
核心层的目标是高可用性和高可靠性，以保证网络的正常运行。
在核心层之上，是分布式架构的边缘层。
边缘层由分布式路由器和交换机组成，它们负责与用户进行连接，并提供访问控制、安全认证和数据传输服务等功能。
边缘层的目标是为用户提供稳定、高速、安全的网络连接。
此外，电信运营商的网络架构还包括了其他各种关键组件和技术。
其中之一是认证和计费系统，用于管理用户的身份验证和计费信息。
另外，电信运营商还需要一套网络管理系统，用于监控和管理网络中的设备、服务和流量等。
另一个重要的组件是服务节点，它包括了各种服务器、数据库和存储设备，用于提供各种服务，如互联网接入、语音通话、视频点播等。
这些服务节点通常被部署在核心层和边缘层，以便更好地为用户提供服务。
此外，电信运营商的网络架构还需要支持各种协议和标准，如TCP/IP、IPv6、MPLS等。
这些协议和标准是保证不同网络设备和系统之间能够互相通信的基础。
总的来说，电信运营商网络架构是一个庞大而复杂的系统，它由物理设备、软件、协议和服务等多个组件组成。
这个架构的目标是为用户提供稳定、高速、安全的通信服务。
为了实现这个目标，电信运营商需要不断地投入资源，进行网络规划、设备升级和技术创新等工作。
只有不断优化和改进网络架构，才能满足用户对通信服务的不断增长的需求。
电信网络(一) 通信网基础知识
图1-6 环形网示意图
吉林通信行业职业技能鉴定Байду номын сангаас心
另外,还有一种叫做线形网的网路结构,如图1-7所示,它 与环形网不同的是首尾不相连,线形网通常用于SDH传输网中。
图1-7 线形网示意图
吉林通信行业职业技能鉴定中心
6.树形网 树形网如图1-8所示。它可以看成是星形拓扑结构的扩 展.在树形网中,节点按层次进行连接,信息交换主要在上, 下节点之间进行。树形结构主要用于用户接入网或用户线 路网中。另外,主从网同步方式的时钟分配也采用树形结 构。
吉林通信行业职业技能鉴定中心
从网络纵向分层的观点来看,可根据不同的功能将网络 分解成多个功能层,上下层之间的关系为客户/服务者关系。 网络的纵向分层结构也是网络演进的争论焦点.曾经普遍认 可的开放系统互连(OSI)七层模型已显得太复杂,一些上层的 存在受到了挑战。因此,应根据未来网络的发展趋势与功能 需求进行更科学,更合理,更有效的分层。 传递现代信息的网络是复杂的,从不同的角度来看,会对 网络有不同的理解和描述。网络可以从功能上,逻辑上,物理 实体和对用户服务的界面上等不同的角度和层次进行划分。 为了客观和全面地描述信息基础设施网络结构,可以根据网 络的结构特征采用垂直和水平的描述方法。垂直描述是从功 能上将网络分为应用层,业务网和传输网(如图1-9所示),而 水平描述是基于用户接入网络实际的物理连接划分的,可分 为用户住地网,接入网和核心网,或局域网,城域网和广域网。
吉林通信行业职业技能鉴定中心
图1-9 现代通信网垂直观点的结构示意图
吉林通信行业职业技能鉴定中心
在垂直分层网总体结构中,应用层面表示各种信息应用。 业务网层面表示传送各种信息的业务网；传送网层面表示支 持业务网的传送手段和基础设施;支持网则可以支持全部三 个层面的工作,提供保证网络有效正常运行的各种控制和管 理能力,包括信令网,同步网和电信管理网。 网络的分层域网络规范和具体实施方法无关,简化了网 络规划和设计,各层的功能相对独立。因此,单独地设计和运 行每一层网络需要比将整个网络作为单个实体设计和运行简 单的多.随着信息服务多样化的发展及技术的演进,尤其是随 着软交换等先进技术的出现,现代通信域支撑技术还会出现 变化,如增加控制层等平面,而网络分层的变化将主要体现在 应用层和业务层面上,网络的基础层即传送网将保持相对稳 定。
电信网络架构
1.1、中国电信网络（中国公众计算机互联网）架构分析1.1.1、网络结构Chinanet骨干网的拓扑结构逻辑上分为两层，即核心层和大区层。
1）核心层核心层由北京、上海、广州、沈阳、南京、武汉、成都、西安等八个城市的核心节点组成。
核心层的功能主要是提供与国际Internet的互联，以及提供大区之间信息交换的通路。
其中北京、上海、广州核心层节点各设有三台国际出口路由器，负责与国际Internet互联，以及两台核心路由器与其他核心节点互联；其他核心节点各设一台核心路由器。
核心节点之间形成以北京、上海、广州为中心的三中心结构，其他核心节点分别以两条高速链路与这三个中心相连。
2）大区层全国31个省会城市按照行政区划，以上述8个核心节点为中心划分为8个大区网络，这8个大区网共同构成了大区层。
大区层主要提供大区内的信息交换以及接入网接入Chinanet的信息通路。
每个大区网内的各节点呈不完全网状连接，大区网除与本区的核心节点相连之外，还有另一出口与其他核心节点相连。
大区之间通信必须经过核心层。
1.1.2、网络相关节点的构成1）超级核心节点：北京、上海、广州To本片区汇接节点如上图所示，超级核心节点包含四台路由器，从功能上可分为两组：1.1.3、网络业务情况1.1.3.1、数据专线业务（包括帧中继业务、数字数据业务DDN、分组交换业务、ATM业务等）；1）数字数据业务DDN什么是DDNDDN是数字数据网（Digital Data Network）的简称，它是利用光纤、数字微波或卫星等数字传输通道和数字交叉复用设备组成，为用户提供高质量的数据传输通道，传送各种数据业务。
数字数据网是以光纤为中继干线网络，组成DDN的基本单位是节点，节点间通过光纤连接,构成网状的拓朴结构，用户的终端设备通过数据终端单元（DTU）与就近的节点机相连。
DDN的组网方式DDN专线上网业务通过DDN专线接入CHINANET，接入速率9.6K-2M或更高。
