数字接地电阻测试仪使用说明书
数字接地电阻测试仪使用方法
数字接地电阻测试仪使用方法
使用方法：

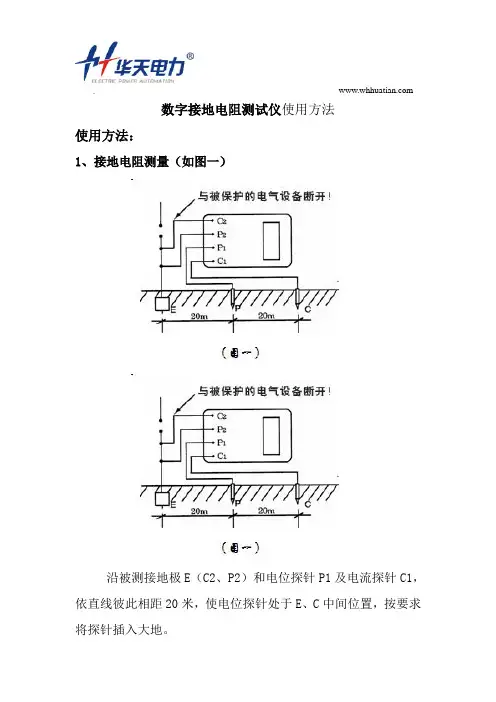

1、接地电阻测量（如图一）
沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。
用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。
开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。
2、土壤电阻率测量（如图二）
1) 测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。
若地阻仪测出电阻值为R，则土壤电阻率按下式计算：
Ф=2πRL
其中
Ф—土壤电阻率（Ω·cm）
L—探针与探针之间的距离(cm)
R—地阻仪的读数（Ω）
用此法测得的土壤电阻率可近似认为是被埋入探针之间区
域内的平均土壤电阻率。
2) 测地电阻、土壤电阻率所用的探针一般用直径为25mm，长0.5～1m的铝合金管或圆钢。
3、导体电阻测量（图三）
4、地电压测量
测量接线如图一，拨掉C1插头，E、P1间的插头保留，启动地电压（EV）档，指示灯亮，读取表头数值即为E、P1间的交流地电压值。
5、测量完毕按一下电源“OFF”键，仪表关机。
数字接地电阻测试仪使用说明书
数字接地电阻测试仪一、产品介绍1、仪器工作原理FS2670数字接地电阻测试仪摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测试仪。
工作原理：由机内DC/AC变换器将直流变换为交流的低频恒流，经过辅助接地极C和被试物E组成回路，被试物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。
借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。
2、仪表使用范围本仪表适用于电力、邮电、铁路、通信、矿山等部门测试各种装置的接地电阻以及测量低电阻导体的电阻值；本仪表还可测量土壤电阻率及地电压。
3、仪表特点结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。
内部采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
允许辅助接地电阻在0～2KΩ,（Rc）0～40Ω（Rp）之间变化，不至于影响测量结果。
本仪表不需人工调节平衡，3位半LCD显示，除测地电阻外，还可以测低电阻导体的电阻、土壤电阻率以及交流地电压。
如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。
二、技术指标1、使用条件环境温度：0℃～45℃相对湿度：≤85%RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω（10mA），20～200Ω（1mA）电压：AC 0～20V3、测量精度及分辨率精度：0～0.2Ω≤±3%±1d0.2～200Ω≤±1.5%±1d1～20V≤±3%±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差允许辅助接地电阻Rc（C1与C2之间）＜1.8KΩ（P1与P2之间）＜40KΩ误差≤±5%Rp允许地电压≤5V（工频有效值）误差≤±5%5、电源及功耗最大功率损耗≤2W电源：6.8～9V（6节5#镍镉可充电电池），外接220V交流电源进行充电。
接地电阻测试仪简单使用说明书
接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。
（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。
（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。
3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。
4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。
电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。
接地电阻测试仪使用方法及注意事项
接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。
大电流发生器为低电压、大电流干式变压器。
适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。
2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。
3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。
4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。
5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。
接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。
2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。
3、被测地极附近不能有杂散电流和已极化的土壤。
4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。
5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。
6、连接线应使用绝缘良好的导线，以免有漏电现象。
7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。
8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。
9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。
10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。
接地电阻测试仪--说明书
分辨力 0.1Ω 0.1Ω 1Ω 10Ω 0.1V
对地电压
3.2 测量方法 接地电阻的测量是使用恒流转换法，采用频率大约为 800HZ，大小约 3MA 的测试电流。 接地电压的测量采用平均数值整流法。 3.3 使用温湿度 0~40℃，相对湿度 85%以下。 3.4 存储温湿度 -10~50℃，相对湿度 85%以下。
-8-
接地电阻测试仪 技术规格
3. 技术规格 环境温度：23 ± 5℃ 相对湿度：<75%
3.1 测量范围及精度 测量范围 0.1~9.9Ω 接地电阻 10 ~99.9Ω 100~999Ω 1.00kΩ~4.00kΩ 1V~50V（50/60HZ）
精度 ±(1% +2 字) ±(3% +2 字) ±(3% +2 字) ±(3% +2 字) ±(1% +5 字)
-9-
接地电阻测试仪 技术规格
3.5 电源 6 节 1.5V AA 电池。 3.6 体积 330 X 125 X 265 3.7 重量 3.45kg 3.8 附件 测试线三条（红色-15m，绿色-10m，黑色-5m） 。 接地棒二根。
-6-
接地电阻测试仪 描述
2.2 显示器
（1）模拟条 （2）测量数据显示区 （3）数据存储位置显示区 显示屏符号说明： TEST： ＞LIMIT：
测量标示符 超过极值 -7-
接地电阻测试仪 描述
MAX： MIN： AVG： REL： READ： MEMO： USED： 2POLE： 3POLE： V： KΩ： ： ： ： ： ： 最大值 最小值 平均值 相对测量 数据读取 数据存储 存有数据 二极法电阻测量模式 三极法电阻测量模式 伏特（电压） 欧姆（电阻） 自动关机功能符号，该符号显示，表示自动关机功能已启动。 欠压标示符 插座识别符号 交流符号 警示符号
电子式数字接地电阻仪使用方法_图解
电子式数字接地电阻仪使用方法_图解接地电阻仪数字接地电阻使用方法电子式接地电阻图解接地电阻仪介绍接地电阻测试仪分为地桩法和钳形法地阻仪，是日常维护的基本设备，采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，抗干扰能力强，DC/AC变换技术，主要是测量小型接地系统的接地电阻，也可以用于测量低电阻导体电阻、土壤电阻率以及交流地电压。
数字接地电阻使用方法（一）接地电阻测量沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。
用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。
开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD 显示的数值即为被测得的地电阻。
（二）土壤电阻率测量测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。
若地阻仪测出电阻值为R，则土壤电阻率按下式计算：0719EФ=2πRL其中：Ф—土壤电阻率（Ω·cm）L—探针与探针之间的距离(cm)R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。
测地电阻、土壤电阻率所用的探针一般用直径为25mm，长0.5～1m的铝合金管或圆钢。
（三）导体电阻测量导体电阻测量时，将C2P2接到导体一端，C1P1接到导体另外一端，选择合适的电阻档位之后测试，测试结果在可视面板直读，注意将导体两端连接线或者负载脱开后再测量，否则对测量数据有影响。
0720B电子式接地电阻图解屏幕上部份是3(1/2)位LCD显示和档位量程选择按键，底部是连接导线和输入电源，左侧标明注意事项和接线方式，外壳是全铝合金，提高抗干扰能力。
BY2571型接地电阻测试仪说明书
BY2571型接地电阻测试仪说明书一、产品介绍1、仪表工作原理BY2571型数字接地电阻测量仪摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC 变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。
工作原理为由机内DC/AC 变换器将直流变为交流的低频恒流，经过辅助接地极C 和被测物E 组成回路，被测物上产生交流压降，经辅助接地极P 送入交流放大器放大，再经过检波送入表头显示出来。
借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。
2、仪表使用范围本仪表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本仪表还可测量土壤电阻率及地电压。
3、仪表特点①、结构上采用高强度铝合金作为外壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表具有较好的抗干扰能力。
②、采用DC/AC 变换技术将直流变为交流的低频恒定电流以便于测量。
③、允许辅助接地电阻在0～2k Ω(Rc),0～40k Ω(Rp)之间变化，不至于影响测量结果。
④、本仪表不需要人工调节平衡，312位LCD 显示，除测地电阻外，还可测低电阻导体电阻，土壤电阻率以及交流地电压。
⑤、如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。
二、技术指标1、使用条件环境温度：-30℃～+45℃ 相对湿度：≤85%RH2、测量范围及恒流值（有效值） 电阻：0～2Ω(10mA)，2～20Ω(10mA)，20～200Ω(1mA) 电压：AC 0～20V3、测量精度及分辨率 精度：0～0.2Ω≤±3%±1d0.2～200Ω≤±1.5%±1d 1～20V ≤±3%±1d分辨率：0.001Ω,0.01Ω,0.1Ω,0.01V 4、辅助接地电阻及地电压引起的测量误差①、允许辅助接地电阻Rc(C1与C2之间)＜1.8k Ω；Rp （P1与P2之间）＜40k Ω误差≤±5%②、允许地电压≤5V （工频有效值）误差≤±5% 5、电源及功耗最大功率损耗≤2W电源：6.8V ～9V （6节5#镉镍可充电电池），外接220V 交流电源进行充电。
数字式接地电阻测试仪使用说明书
数字接地电阻测试仪目录一、引言 (2)二、产品简介 (2)1、使用范围 (2)2、工作原理 (2)3、性能特点 (2)三、技术指标 (3)四、操作方法 (3)五、测量事项及维护保养 (5)六、配套附件 (7)七、售后服务 (7)一、引言欢迎使用高质量接地电阻测试仪。
本产品是您测量各种装置的接地电阻理想的更新换代产品！在您使用本仪表前，请仔细阅读说明书。
二、产品简介1、使用范围本表适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量底电阻的导体阻值，本表还可测量土壤电阻率及地电压。
2、工作原理工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。
借助倍率开关可得到三个不同的量限： 0-2Ω、0-20Ω、0-200Ω。
3、性能特点本仪表与传统手摇式地阻仪相比，具有以下特点:●应用了DC/AC变换技术，集三端钮、四端钮量方式为一体，使用电源可交、直流两用。
●采用锁相同步跟踪检波方式，及开关电容滤波器，使抗干扰能力极强。
●摒弃了传统的人工手摇式发电方式，不需人力做功。
●不需人工调节平衡，一目了然的面板触摸键操作，LCD数字显示使得测量十分方便和迅速，消除了指针式仪表的视觉误差。
●允许的辅助接地电阻阻值很大，更好的保证了测量精度，分辨率高。
●除测试接地电阻外，还可以测试低压电阻导体电组值。
土壤电组率以及交流地电压。
三、 技术指标四、操作方法1、接地电阻测量（图一）①将被测接地E （C2、P2）和电位探针P1及电流探针C1依直线彼测量范围 恒流值 测量精度及误差 分辩率 辅助接地电阻 0-1.999Ω 2-19.99Ω 20-199.9Ω AC:0-19.99V10mA(2Ω档) 10mA(20Ω档) 1mA(200Ω档) <±（10%+1d ）0-0.2Ω<±（5%+2d ）0.2-199.9Ω <±(5%+2d) 1-20V ≤±(5%+2d)0.001Ω0.01Ω 0.1Ω 0.01V Rc:2Ω 20Ω档<1K Ω 200Ω档Ω<10K Ω Rp:<50K Ω 误差:<±5% 地 电 阻<5V± 频有效值 <±5%功 耗湿度 85%RH电 源 重量：<1.8Kg 最大≤2W 温度 0℃—40℃7.2-9V 直 流 或220V 交 流体 积： 220×200×110(mm3)此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字接地电阻测试仪
一、产品介绍
1、仪器工作原理
FS2670数字接地电阻测试仪摒弃传统的人工手摇发电工作方式,采用先进的中大规模集成电路, 应用 DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测试仪。
工作原理:由机内 DC/AC变换器将直流变换为交流的低频恒流, 经过辅助接地极 C 和被试物 E 组成回路, 被试物上产生交流压降, 经辅助接地极 P 送入交流放大器放大, 再经过检波送入表头显示。
借助倍率开关, 可得到三个不同的量限: 0~2Ω, 0~20Ω, 0~200Ω。
2、仪表使用范围
本仪表适用于电力、邮电、铁路、通信、矿山等部门测试各种装置的接地电阻以及测量低电阻导体的电阻值;本仪表还可测量土壤电阻率及地电压。
3、仪表特点
结构上采用高强度铝合金作为机壳, 电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。
内部采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
允许辅助接地电阻在0~2K Ω, (Rc 0~40Ω(Rp 之间变化,不至于影响测量结果。
本仪表不需人工调节平衡, 3位半 LCD 显示,除测地电阻外,还可以测低电阻导体的电阻、土壤电阻率以及交流地电压。
如若测试回路不通表头显示“ 1”代表溢出,符合常规测量习惯。
二、技术指标
1、使用条件
环境温度:0℃~45℃
相对湿度:≤ 85%RH
2、测量范围及恒流值(有效值
电阻:0~2Ω(10mA , 2~20Ω(10mA , 20~200Ω(1mA 电压:AC0~20V
3、测量精度及分辨率
精度:0~0.2Ω≤±3%±1d
0.2~200Ω≤±1.5%±1d
1~20V ≤±3%±1d
分辨率:0.001Ω、 0.01Ω、0.1Ω、 0.01V
4、辅助接地电阻及地电压引起的测量误差
允许辅助接地电阻 Rc (C1与 C2之间<1.8K Ω
R
p
(P1与 P2之间<40K Ω误差≤±5%
允许地电压≤ 5V (工频有效值误差≤±5%
5、电源及功耗
最大功率损耗≤ 2W
电源:6.8~9V (6节 5#镍镉可充电电池 , 外接 220V 交流电源进行充电。
体积:220mm ×200mm ×105mm
重量:≤ 1.4kg
三、操作方法:
1、接地电阻测量(如图一
沿被测接地级 E (C2、 P2和电位
探针 P1及电流探针 C1,依直线彼此相
距 20米,使电位探针处于 E 、 C 中间位
置,按要求将探针插入大地。
用专用导线将地阻端子 E (C2、 P2 、 P1、 C1与探针所在位置对应连接。
开启地阻仪电源开关“ ON ” ,选择合适档位轻触该键,该档指示灯亮,表头 LCD
显示的数值即为被测电阻值。
2、土壤电阻率测量(如图二
测量时在被测的土壤中沿直线插入
四根探针, 并使各探针间距相等, 各间距的距离为 L , 要求探针入地深度为
L/20cm, 用导线分别从 C1、 P1、 P2、 C2各端子与四根探针相连接。
若地阻仪测出电阻值为 R ,则土壤电阻率按下式地算:
Ф=2лrL Ф—土壤电阻率(Ω〃 cm
r-地阻仪的读数(Ω L—探针与探针之间的距离(cm 、
用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。
测地电阻、土壤电阻率所用的探针一般用直径为 25mm , 长 0.5~1m 铝合金管或圆钢。
3、导体电阻测量(如图三
4、地电压测量
测量接线如图一,拔掉 C1插头, E 、 P1间的
插头保留,启动地电压(EV 档,指示灯亮,读取表头数值即为 E 、 P1间的交流地电压值。
5、测量完毕按一下电源“ OFF ”键,仪器关机。
四、维护保养及注意事项
1、存放保管本仪表时,应注意环境温度湿度,应放在干燥通风的地方。
避免受潮,应防止酸碱及腐蚀气体。
2、测量保护接地电阻时,一定要断开电
气设备与电源的连接。
在测量小于1Ω的接地
电阻时, 应分别用专用导线连在接地柱上, C2
在外侧 P2在内侧如图四:
3、测量大型接地网接地电阻时, 不能按一般接线方法测量, 可参照电流表、电压表测量法中的规定选定埋插点。
4、测量地电阻时最好反复在不同的方向测量 3、 4次,取其平均值。
5、本仪表配可充电电池组。
当机内电池电压低于 7.2V 时, 表头左上角显示欠压符号“←” 。
此时应对电池充电 8小时左右,直至面板上充电指示灯变暗直到熄灭。
若仪表长期不用时,应定期充电维护。
