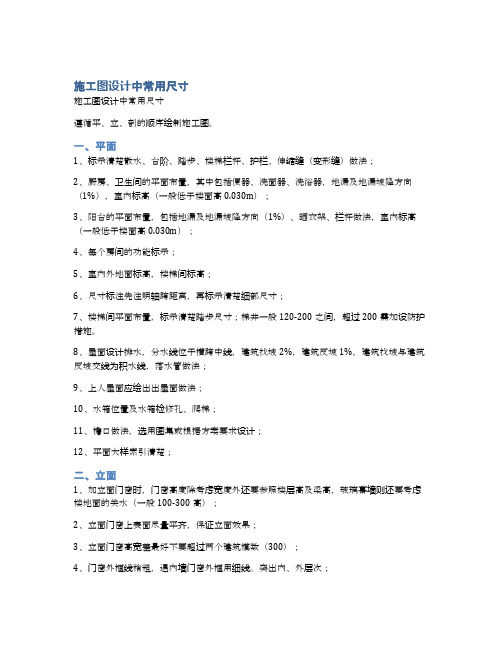

施工图设计中常用尺寸

施工图设计中常用尺寸施工图设计中常用尺寸遵循平、立、剖的顺序绘制施工图。

一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。

8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样索引清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。

突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰索引说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的梁、柱、门窗看线；4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；5、详图索引剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；设计心得:1.首先注意层高问题，不要给自己找麻烦。

福建省标准设计图集

福建省标准设计图集1 DBJT13-01 闽 93J01 卷材防水屋面构造图2 DBJT13-03 闽 95J03 阳台栏杆3 DBJT13-05 闽 95J05 外墙面装修4 DBJT13-05 闽 85J101 墙体5 DBJT13-06 闽 85J802 装修墙面6 DBJT13-09 闽 97J09 楼地面7 DBJT13-11 闽 94J11 楼宇、防护门传呼、可视对讲装置8 DBJT13-12 闽 95J12 住宅楼宇防盗安全门9 DBJT13-13 闽 86S601 胶合板门10 DBJT13-13 闽 93J13 室内配件11 DBJT13-14 闽 95J14 钢质防火门12 DBJT13-14 闽 85J602 木门窗13 DBJT13-15 闽 93J15 窗式空调器箱14 DBJT13-16 闽 93J16 隔断15 DBJ13-17 闽 99J17 无障碍设施16 DBJ13-18 闽 95J18 木推拉门17 DBJT13-19 闽 85J702 预制砼花格栏杆18 DBJT13-20 闽 86J703 传达室大门围墙19 DBJT13-22 闽 86J901 室外工程20 DBJT13-25 闽 87J704 厕所卫生间沐浴间21 华东地区建筑标准设计协调项目协 91J604 铝合金门窗22 协 93J801 建筑色23 DBJT13-45 闽 97J20 住宅厨房卫生间排风道图集24 DBJT13-31 闽 92G13 工业厂房常用构配件图集25 DBJT43-34 闽 89SG601 挡土墙及护坡26 DBJ13-30 闽 99G109 现浇钢筋混凝土化粪池27 DBJT13-31 闽 97G111 钢筋混凝土矩形屋顶水箱28 DBJT73-37 闽 91SG308 悬挂起重机葫芦轨道联结29 DBJ13-37 闽 99S206 常用室外排水构筑物（检查井、明暗沟、雨水口）30 DBJT13-43 闽 97G114 防空地下室门框墙结构图（五级人防）31 DBJT13-44 闽 97G115 防空地下室门框墙结构图（六级人防）32 DBJT13-47 闽 2002G118 普通混凝土型空心砌块砌体结构构造图33 DBJT13-50 闽 2002J24 普通混凝土小型空心砌块砌体34 DBJT13-52 闽 2002J25 普通混凝土小型空心砌块砌体建筑构造图35 DBJT13-53 闽 2002J26 钢丝网架水泥聚苯乙烯夹芯板隔墙建筑构造图36 DBJT13-54 闽 2002J27 GRC轻质条板隔墙建筑构造图37 DBJT13-55 闽 2002J20（1）住宅厨房卫生间变压式排风道选用图集（一）38 DBJT13-55 闽 2002J20（2）住宅厨房卫生间变压防串烟（味）防倒灌排气道选用图集（二）39 DBJT13-55 闽 2002J20（3）住宅厨房卫生间排风道选用图集（三）40 DBJT13-56 闽 2002J28 加气砼砌块墙体构造图集41 DBJ13-57 闽 2002G119 先张法预应力高强混凝土管桩42 DBJT13-58 闽 2002G120 福建省村镇住宅抗震构造图集43 DBJT13-59 闽 2003J101 硬聚氯乙烯（ PVC-U）推拉塑钢门窗44 DBJT13-60 闽 2003G121 HRB400级钢筋框架节点构造详图45 DBJT13-61 闽 2003J21 改性粉煤灰小型空心砌块（ FAS）非承重墙体建筑构造图集46 DBJT13-62 闽 2004G106 钢筋混凝土预制桩47 DBJT13-63 闽 2004G107 人工挖孔灌注48 DBJT13-64 闽 2004G108 锚杆静压桩49 DBJT13-65 闽 2004J02 顶棚50 DBJT13-66 闽 2004G101 住宅现浇钢筋混凝土板式楼梯51 DBJT13-67 闽 2004G104 钢筋混凝土桩基承台52 DBJT13-68 闽 2004J03 轻质复合墙板建筑构造53 DBJT13-69 闽 2004J04 福建省村镇住宅通用图集54 DBJT13-70 闽 2004J05 楼梯栏杆注：凡表中有出现协标的，均是由省标准设计图集升华东地地区通用协作标准设计图集。
