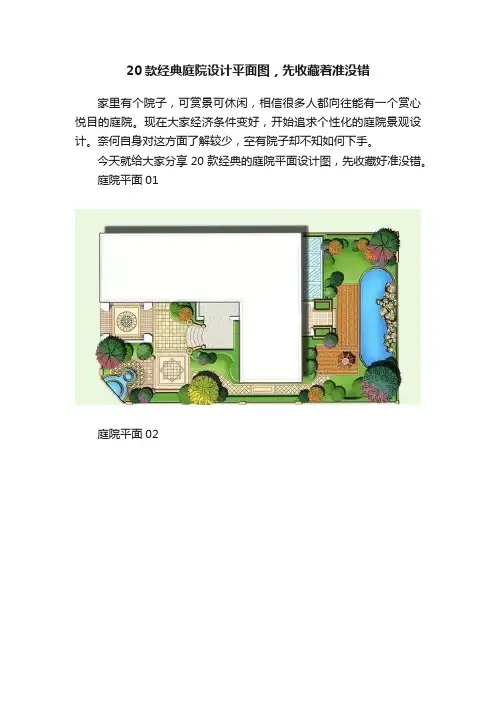

20款经典庭院设计平面图，先收藏着准没错

20款经典庭院设计平面图，先收藏着准没错
家里有个院子，可赏景可休闲，相信很多人都向往能有一个赏心悦目的庭院。

现在大家经济条件变好，开始追求个性化的庭院景观设计。

奈何自身对这方面了解较少，空有院子却不知如何下手。

今天就给大家分享20款经典的庭院平面设计图，先收藏好准没错。

庭院平面01
庭院平面02
庭院平面03
庭院平面04
庭院平面05
庭院平面06
庭院平面07
庭院平面08
庭院平面09
庭院平面10
庭院平面11
庭院平面12
庭院平面13
庭院平面14
庭院平面15
庭院平面16
庭院平面17
庭院平面18
庭院平面19
庭院平面20
需要更多别墅图纸：点击手机顶部头条号【农村自建房】，进入主页底部菜单【图纸商城】。

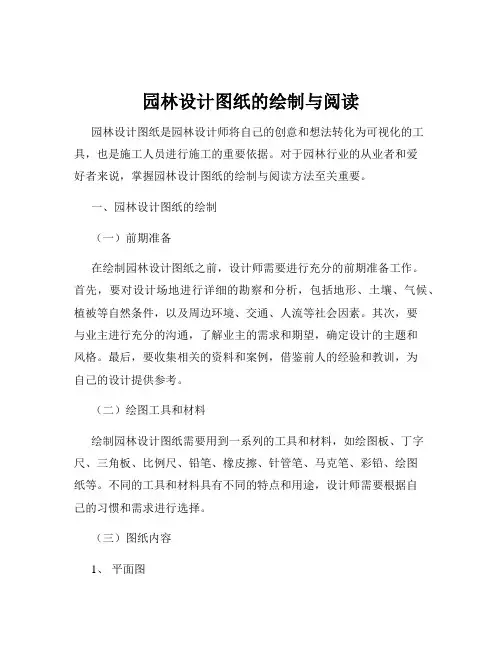

园林设计图纸的绘制与阅读

园林设计图纸的绘制与阅读园林设计图纸是园林设计师将自己的创意和想法转化为可视化的工具，也是施工人员进行施工的重要依据。

对于园林行业的从业者和爱好者来说，掌握园林设计图纸的绘制与阅读方法至关重要。

一、园林设计图纸的绘制（一）前期准备在绘制园林设计图纸之前，设计师需要进行充分的前期准备工作。

首先，要对设计场地进行详细的勘察和分析，包括地形、土壤、气候、植被等自然条件，以及周边环境、交通、人流等社会因素。

其次，要与业主进行充分的沟通，了解业主的需求和期望，确定设计的主题和风格。

最后，要收集相关的资料和案例，借鉴前人的经验和教训，为自己的设计提供参考。

（二）绘图工具和材料绘制园林设计图纸需要用到一系列的工具和材料，如绘图板、丁字尺、三角板、比例尺、铅笔、橡皮擦、针管笔、马克笔、彩铅、绘图纸等。

不同的工具和材料具有不同的特点和用途，设计师需要根据自己的习惯和需求进行选择。

（三）图纸内容1、平面图平面图是园林设计图纸中最基本的一种，它展示了园林的整体布局和空间关系。

平面图包括地形、建筑物、道路、广场、水体、植被等元素，需要用不同的符号和线条来表示。

在绘制平面图时，要注意比例的准确性和布局的合理性，使各个元素之间相互协调、相互呼应。

2、剖面图剖面图是展示园林竖向空间关系的图纸，它可以帮助我们了解地形的起伏、建筑物的高度、水体的深度等信息。

剖面图通常沿着重要的轴线或关键部位绘制，需要标注出标高、尺寸等数据。

3、立面图立面图是展示园林建筑物和景观元素外立面的图纸，它可以帮助我们了解建筑物的外观、材质、色彩等信息。

立面图需要标注出尺寸、材质、色彩等数据，使施工人员能够准确地进行施工。

4、效果图效果图是展示园林设计最终效果的图纸，它可以帮助业主直观地感受到园林的美景。

效果图通常采用手绘或电脑绘制的方式，需要注意色彩的搭配、光影的效果、材质的表现等，使效果图更加逼真、生动。

（四）绘图步骤1、确定比例和图幅根据设计场地的大小和复杂程度，确定合适的比例和图幅。

60款新中式庭院设计，相当简洁·十分大气·很上档次

60款新中式庭院设计，相当简洁·十分大气·很上档次
有朋友让我介绍一下新中式庭院设计，这里我大概罗列一些，希望对您有用。

新中式园林风格是从中国的传统古典园林演变而来，融入现代时尚元素，简洁大方，少了些古典园林的扭捏与优柔。

多了份沉稳与内敛。

新中式园林的元素还是那几样：小桥流水，锦鲤池塘，假山跌水，影壁亭廊。

铺装的形式由繁入简，庭院的格局由合向开，开合有度，方显天地人和之气度。

紫铜大门，规矩荷塘，品茗休憩，淡淡花香
假山流水，小桥荷塘，高朋雅座，竹影半廊
锦鲤池塘在中式园林中时常出现，国人讲究动静结合，喜水爱鱼，且鱼在中国文化中有十分吉祥的寓意，所以锦鲤池塘几乎成了中式园林的标配，但做的时候要注意留出安全水域，条件允许的情况下，园
路边上留出宽度1.5米以内的安全水域，安全水域水深控制在50公分以内，池子最深处不能低于1.5米，以利于锦鲤过冬，水太浅就冻上了。

同时净水系统要隐藏到木平台或者铺装下面，方便检修也比较美观。

砾石汀步，石灯明路，前有榉树，彩蝶花簇
不想写了，自己看吧！慢品，细品
太湖石在古典园林中时常见到，因其虚实有度且造型婀娜多姿，时常作为独立摆件置于庭院之中，或通过框景透景等形式而置于景墙之后，十分符合国人审美品味。

这里再多句嘴，如果您的别墅靠近山体，那么外有大山，庭院内就不要再设置小山，别问为什么，大师说的。

(国内外)知名古典园林平面图

(国内&国外)
--知名古典园林平面图
国外知名古典园林
北海静心斋
颐和园局部示意图
苏州仓浪亭
苏州留园
苏州网师园
苏州拙政园无锡寄畅园
扬州个园
国外知名古典园林
德国汉诺威海伦豪森园平面图法国凡尔赛宫苑平面图
法国伏.勒.维贡邸园平面图
华沙1737年的撒克松苑平面图
捷尔任斯基公园平面图
列宁格勒郊区的斯特列里那花园平面图日本京都桂离宫总图
原苏联“红色建设者”公园平面图
意大利爱斯特庄园平面图
意大利卡普拉罗庄园平面图
意大利兰梯庄园平面图
意大利托尔洛尼亚庄园平面图
古罗马的突斯卡姆庄园
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 巴黎大皇宫玻璃穹庐顶花园平面图
21。

园林设计平面图

园林设计平面图园林设计平面图:(一) 内容与用途:园林设计平面图是表现规划范围内的各种造园要素(如地形、山石、水体、建筑及植物等)布局位置的水平投影图，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。

(二) 绘制要求:由于园林设计平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或约定俗成的简单而形象的图形来概括表达其设计意图，这些简单而形象的图形叫“图例”。

1、园林要素表示法:(1) 地形:地形的高低变化极其分布情况通常用等高线表示。

设计地形等高线用细实现绘制，原地形等高线用细虚线绘制，设计平面图中等高线可以不注高程。

(2) 园林建筑:在大比例图纸中，对有门窗的建筑，可采用通过窗台以上部位的水平剖平面来表示，对没有门窗的建筑，采用通过支撑柱部位的水平剖平面来表示。

用粗实线画出断面轮廓，用中实线画出其它可见轮廓，另外也可采用屋顶平面图画法，用粗实线画出外轮廓线，用细实线画出屋面。

对花坛、花架等建筑小品用细实线画出投影轮廓。

在小比例图纸中(1:1000以上)，只需用粗实线画出水平投影外轮廓线。

建筑小品可不画。

(3) 水体:水体一般用两条线表示，外面的一条表示水体边界线(即驳岸线)，用特粗线绘制;里面的一条表示水面，用细实线绘制。

(4) 山石:山石均采用其水平投影轮廓线概括表示，以粗视线绘出边缘轮廓，以细实线绘出皴纹。

(5) 园路:用细实线画出路缘，对铺装路面也可按设计图案绘出。

(6) 植物:园林植物由于种类繁多，姿态各异，平面图无法详尽的表达，一般采用图例作概括的表示，所绘图例应区分针叶树、阔叶树、常绿树、落叶树、乔木、灌木、绿篱、花卉、草坪、水生植物等，对常绿植物在图例中应画出间距相等的细视线表示。

绘制植物平面图图例时，要注意曲线过渡自然，图形应形象、概括。

树冠的投影，要按照成龄以后的树冠大小画。

2、标注定位尺寸或坐标网设计平面图中定位方式有两种，一种是根据原有景物定位，标注新设计的景物与原有景物之间的相对距离，例如现有道路与原有道路中心现之间的距离。

园林设计图

园林设计图
园林设计图是指对于一个园林空间进行规划和设计的图纸，它包含了对于园林的布局、结构、植物配置、景观元素、道路和建筑等方面的设计。

下面是一份园林设计图的示例：
1. 布局设计：整个园林空间的布局应具有合理性和美观性。

设计图中将绘制园林空间的边界，并确定主要的景观区域和功能区域。

例如，中央花坛、草坪、景观湖等。

2. 结构设计：园林设计图中将绘制道路、通道、桥梁和建筑物等结构。

通过合理的结构设计，将园林空间划分为不同的区域，方便人们的步行和观赏。

3. 植物配置：植物是园林设计中重要的组成部分，它们可以增加园林的美感和生态环境。

设计图中将绘制各种植物的位置和种类，并注明其名称和性质。

例如，树木、花卉、灌木等。

4. 景观元素：景观元素是园林设计中重要的装饰物，可以增强园林的主题和氛围。

设计图中将绘制各种景观元素，如雕塑、喷泉、假山、亭子等。

5. 道路设计：道路是园林中连接各个区域的重要交通线路。

设计图中将绘制道路的走向和宽度，并确定交通的规划和标志。

6. 建筑设计：建筑是园林中重要的功能性结构，如休息亭、茶室、游客中心等。

设计图中将绘制建筑物的位置、风格和外观。

通过以上的园林设计图，可以清晰地展示整个园林空间的规划和设计，使设计师、施工方和使用者都能更好地理解和实施园林设计方案。

同时，园林设计图也为未来的园林管理和维护提供了重要的参考依据。

园林设计平面图

1、园林要素表示法:(1) 地形:地形的高低变化极其分布情况通常用等高线表示。

设计地形等高线用细实现绘制，原地形等高线用细虚线绘制，设计平面图中等高线可以不注高程。

用粗实线画出断面轮廓，用中实线画出其它可见轮廓，另外也可采用屋顶平面图画法，用粗实线画出外轮廓线，用细实线画出屋面。

对花坛、花架等建筑小品用细实线画出投影轮廓。

在小比例图纸中(1:1000以上)，只需用粗实线画出水平投影外轮廓线。

建筑小品可不画。

(3) 水体:水体一般用两条线表示，外面的一条表示水体边界线(即驳岸线)，用特粗线绘制;里面的一条表示水面，用细实线绘制。

(4) 山石:山石均采用其水平投影轮廓线概括表示，以粗视线绘出边缘轮廓，以细实线绘出皴纹。

(5) 园路:用细实线画出路缘，对铺装路面也可按设计图案绘出。

绘制植物平面图图例时，要注意曲线过渡自然，图形应形象、概括。

树冠的投影，要按照成龄以后的树冠大小画。

园林设计绿化图例表cad平面设计图纸
