北京普源示波器常见问题
普源数字示波器的使用方法
普源数字示波器的使用方法普源数字示波器是一种功能强大的电学测量仪器,广泛应用于电路设计、实验分析和电子工程领域。
下面是普源数字示波器的使用方法和注意事项。
一、普源数字示波器的的基本操作1. 连接示波器与电路。
将示波器的探头连接到电路的输入端口,再将电路的输出端口连接到示波器的公共端口。
2. 调整示波器的连接。
根据需要,调整探头和电路连接的位置,使信号能够准确地传输到示波器上。
3. 打开示波器。
根据需要,打开示波器的电源和数据端口。
4. 选择观察模式。
根据需要,选择示波器的观察模式,例如正弦波、方波、三角波等。
5. 设置观察参数。
根据需要,设置示波器的观察参数,例如时基、带宽、幅度等。
6. 断开连接。
关闭示波器并断开连接电路。
7. 保存数据。
将示波器上的数据保存在计算机或其他存储设备中。
二、普源数字示波器的信号处理1. 正弦波分析。
使用数字信号处理软件对正弦波进行时域和频域分析。
2. 方波分析。
使用数字信号处理软件对方波进行时域和频域分析。
3. 三角波分析。
使用数字信号处理软件对三角波进行时域和频域分析。
4. 波形重建。
使用数字信号处理软件对波形进行重建,以便更好地观察和分析电路。
三、普源数字示波器的注意事项1. 使用示波器时,要注意保护好探头和示波器接口,避免受到损坏。
2. 在使用示波器时,要注意保护眼睛,避免长时间观察电子屏幕造成眼睛疲劳。
3. 在使用示波器时,要注意保证电路的正常工作,避免示波器受到干扰。
4. 在使用示波器时,要注意保持示波器的清洁,避免灰尘和污垢对信号的影响。
5. 在使用示波器时,要注意根据电路的不同特性选择不同的观察模式和参数,以便更好地观察和分析电路。
普源数字示波器是一种功能强大的电学测量仪器,正确使用和注意事项可以有效保障测量结果的准确性和可靠性。
普源示波器自校正

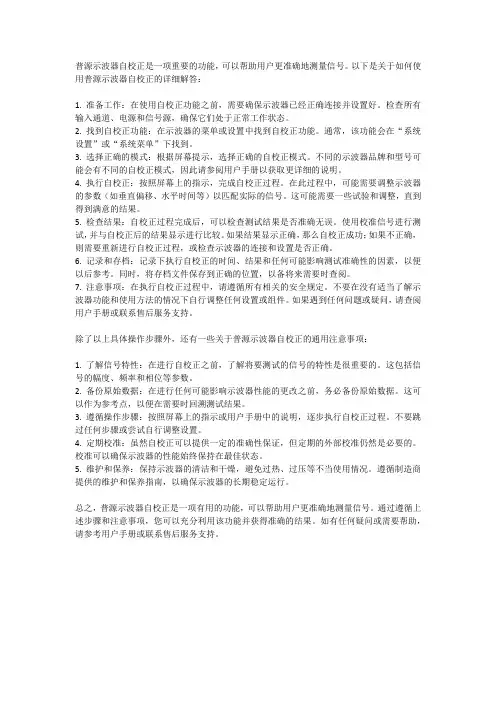

普源示波器自校正是一项重要的功能，可以帮助用户更准确地测量信号。
以下是关于如何使用普源示波器自校正的详细解答：1. 准备工作：在使用自校正功能之前，需要确保示波器已经正确连接并设置好。
检查所有输入通道、电源和信号源，确保它们处于正常工作状态。
2. 找到自校正功能：在示波器的菜单或设置中找到自校正功能。
通常，该功能会在“系统设置”或“系统菜单”下找到。
3. 选择正确的模式：根据屏幕提示，选择正确的自校正模式。
不同的示波器品牌和型号可能会有不同的自校正模式，因此请参阅用户手册以获取更详细的说明。
4. 执行自校正：按照屏幕上的指示，完成自校正过程。
在此过程中，可能需要调整示波器的参数（如垂直偏移、水平时间等）以匹配实际的信号。
这可能需要一些试验和调整，直到得到满意的结果。
5. 检查结果：自校正过程完成后，可以检查测试结果是否准确无误。
使用校准信号进行测试，并与自校正后的结果显示进行比较。
如果结果显示正确，那么自校正成功；如果不正确，则需要重新进行自校正过程，或检查示波器的连接和设置是否正确。
6. 记录和存档：记录下执行自校正的时间、结果和任何可能影响测试准确性的因素，以便以后参考。
同时，将存档文件保存到正确的位置，以备将来需要时查阅。
7. 注意事项：在执行自校正过程中，请遵循所有相关的安全规定。
不要在没有适当了解示波器功能和使用方法的情况下自行调整任何设置或组件。
如果遇到任何问题或疑问，请查阅用户手册或联系售后服务支持。
除了以上具体操作步骤外，还有一些关于普源示波器自校正的通用注意事项：1. 了解信号特性：在进行自校正之前，了解将要测试的信号的特性是很重要的。
这包括信号的幅度、频率和相位等参数。
2. 备份原始数据：在进行任何可能影响示波器性能的更改之前，务必备份原始数据。
这可以作为参考点，以便在需要时回溯测试结果。
3. 遵循操作步骤：按照屏幕上的指示或用户手册中的说明，逐步执行自校正过程。
不要跳过任何步骤或尝试自行调整设置。
示波器使用六大常见问题解答 示波器技术指标
示波器使用六大常见问题解答示波器技术指标示波器仍是目前工作台上必不可少的工具，这里整理了六条基于示波器使用者的常见问题，不知道是否解答了您的困惑？Q1: 在高速串行测试时，对测试所需示波器有什么样的要求？哪几个指标是最关键的？A: 基原来说对带宽和采样率要充分串行信号的要求，接下来就需要考察是否是差分信号，以及示波器对串行测试的分析功能，比如说码型的触发和解码等等。
Q2: 在测量高速数字信号时，示波器的带宽是不是确定要是信号频率的5倍以上？为什么？A: 选择示波器的带宽，一般是被测信号的速率的2.5倍或信号最高频率的5倍，这样可以看到高速信号的5次谐波。
Q3: 测试时的带宽是如何影响测试结果？对测试仪器的带宽有何要求？A: 首先，带宽不足会损失掉信号的高频谐波重量，导致时间和幅度测试的不精准。
然而即使带宽相同的示波器会表现出不同的上升时间，对应用来说，测量上升沿上发生的错误特别关键，另外在数据信号中，对眼图的张开度影响也很大。
正因如此，上升时间指标对在时域中执行测量的设备（示波器）特别紧要。
Q4: 带宽是否越高越好？A: 前面提到，目前广泛使用的电路板、连接器、电缆和集成模块的上升时间特别有限，以至于高速信号经过传输之后高频重量损耗严重。
很多新的第三代标准（USB3.0, PCIE Gen3, 10G—KR）已经考虑到这一点，要求的带宽比以前低得多。
当然，也有一些例外情况，要求更高的带宽。
比如100G以太网方案，它接受多而杂的调制技术（DP—QPSK），要求四个模拟输入及超过20 GHz的带宽进行分析。
鉴于这些应用，泰克已经宣布，其带宽超过30GHz的示波器将于今年下半年晚些时候推出。
Q5: 怎样才能提高测试仪器的灵敏度呢？A: 选择合适的带宽，带宽过大会加添噪声，在垂直设置上，尽可能让信号填满屏幕，好充分利用示波器的AD位数，可以接受波形平均，合适的探头的带宽，选择高辨别率（Hi—res）采集模式等等。
示波器使用中的典型故障以及处理方法
示波器使用中的典型故障以及处理方法示波器是一种常见的测试仪器，主要用于观察电信号的波形、幅度、频率等参数。
但是在使用示波器的过程中，也会遇到一些问题，下面将介绍一些典型的示波器故障及其解决方法。
1. 信号不稳定当示波器读取信号时，信号的稳定性是非常重要的。
如果信号不稳定，可能会出现波形抖动、信号失真等问题。
一些可能导致信号不稳定的原因包括：•接触不良：如果示波器的探头接触不良，会导致信号不稳定。
解决方法是检查探头的接触情况并重新连接。
•脉冲干扰：脉冲干扰是由于电磁干扰（EMI）或RFI（射频干扰）引起的。
如果示波器没有良好的屏蔽，将很容易受到这些干扰的影响。
解决方法包括使用屏蔽探头或更好地屏蔽示波器本身。
•电源变化：示波器的电源稳定性是关键因素，如果示波器的电源使用不稳定或低质量的电源，它可能会导致信号不稳定。
•探头质量不良：如果示波器的探头质量不佳，可能会导致信号不稳定。
解决方法是更换探头为质量好的探头。
2. 信号失真信号失真是一个普遍的问题，尤其是在高频率的应用程序中。
以下是可能导致信号失真的原因：•探头未校准：探头为示波器提供信号，如果探头的校准不正确，可能导致信号失真。
为了解决这个问题，可以使用示波器的内部功能进行探头校准。
•信号通道受损：示波器的信号通路可能会损坏或磨损，这可能会导致信号失真。
这种情况最好将示波器送回厂家进行维修。
•示波器本身的故障：这是一种极不常见的情况，但是如果示波器本身出现故障，也可能导致信号失真。
解决方法是：进行维护保养或尝试进行软件更新。
3. 噪声问题噪声问题可能会破坏信号的质量，有几种可能造成噪声的原因：•电源质量差：如果示波器的电源质量差，会导致噪声的出现。
使用高质量的电源可以帮助解决这个问题。
•环境干扰：电磁干扰或射频干扰都可能会导致噪声的出现。
一个简单的解决方法是更改示波器的位置或与其他电气设备的距离，使其尽量远离射频干扰源。
•探头质量：探头的质量也会影响噪声的出现。
示波器的故障定位和故障排除指南
示波器的故障定位和故障排除指南示波器作为一种重要的电子设备，在电子技术领域中扮演了至关重要的角色。
然而，在使用示波器过程中，我们不可避免地会遇到一些故障问题。
本文将为大家介绍示波器的常见故障，以及故障的定位和排除方法，帮助读者了解和解决示波器故障的难题。
一、示波器的常见故障1. 无法开机或无显示：示波器无法开机或无显示是最常见的故障之一。
可能原因包括电源故障、控制板故障、显示屏连接问题等。
2. 波形异常或失真：当示波器显示的波形异常或失真时，可能是由于输入信号幅度过大、探头或测试线路存在问题、示波器采样率设置不当等引起的。
3. 无法进行触发：触发故障是示波器使用中经常遇到的问题，可能是由于触发电路故障、触发级联设置不正确、触发源信号不稳定等原因导致。
4. 噪声干扰：如果示波器在测量信号时出现噪声干扰，可能是由于示波器本身信号处理部分故障、电源供电不稳定、周围环境干扰等引起的。
二、示波器故障定位方法1. 检查电源供电：当示波器无法开机或无显示时，首先应检查电源供电情况。
可以检查电源线连接是否良好，以及示波器后面板的电源开关是否打开。
2. 检查连接线路和探头：对于波形异常或失真的情况，应检查示波器的连接线路和探头是否存在松动或损坏的情况。
可以尝试更换探头或重新连接线路来确认问题。
3. 调整采样率和触发设置：若示波器无法进行触发或触发不稳定，可以尝试调整示波器的采样率和触发设置。
适当降低采样率或更改触发级联设置，可能有助于解决触发故障问题。
4. 降低输入信号幅度：当示波器显示的波形异常或失真时，可能是由于输入信号幅度过大造成的。
可以尝试降低输入信号的幅度，看是否能够使波形恢复正常。
5. 加强屏蔽处理和环境隔离：若示波器存在噪声干扰问题，可以考虑加强示波器本身的屏蔽处理，或者将示波器放置在噪声较小的环境中，以减少外部干扰对示波器的影响。
三、示波器故障排除技巧1. 确认故障出现的频率和条件：在排除示波器故障时，需要准确定位故障出现的频率和条件。
示波器常见问题和解答
示波器常见问题和解答
示波器常见问题和解答
1．对一个已设计完成的产品，如何用示波器经行检测分析其可靠性？答：示波器早已成为检测电子线路最有效的工具之一，通过观察线路关键节点的电压电流波形可以直观地检查线路工作是否正常，验证设计是否恰当。
这对提高可靠性极有帮助。
当然对波形的正确分析判断有赖于工程师自身的经验。
2．决定示波器探头价格的主要因素是什么？
答：示波器的探头有非常多的种类，不同的性能，比如高压，差分，有源高速探头等等，价格也从几百人民币到接近一万美元。
价格的主要决定因素当然是带宽和功能。
探头是示波器接触电路的部分，好的探头可以提供测试需要的保真度。
为做到这一点，即使无源探头，内部也必须有非常多的无源器件补偿电路（RC 网络）。
3．一般的示波器探头的使用寿命有多长时间？探头需不需要定期的标定？
答：示波器的探头寿命不好说，取决于使用环境和方法。
标准对于探头没有明确的计量规定，但是对于无源探头，至少在更换探头，探头交换通道的时候，必须进行探头补偿调整。
所有有源探头在使用前应该有至少20 分钟的预热，有的有源探头和电流探头需要进行零点漂移调整。
4．什么是示波器的实时采样率？
答：实时采样率是指示波器一次采集（一次触发）采样间隔的倒数。
据了解，目前业界的最高水平是四个通道同时使用。
5．什么是示波器的等效时间采样？
答：等效时间采样指的是示波器把多次采集（多次触发）采集到的波形拼凑成一个波形，每次采样速率可能很慢，两次采集触发点有一定的偏移，最。
示波器使用中常见故障
示波器使用中常见故障前言示波器是一种用于检测电子信号并将其显示在屏幕上的仪器。
由于示波器的复杂性，它们在使用过程中经常会出现各种故障。
下面将介绍示波器使用中常见的一些故障，并提供一些解决方法，以帮助您更好地使用示波器。
示波器无法开机示波器无法开机可能是由于电源故障引起的。
首先，检查示波器是否连接到电源插座上，并确保电源开关打开。
如果示波器连接到了UPS（不间断电源）或扩展坞上，则确保它们得到了充足的电源供应。
如果示波器电源被连接到一个插座上并且电源开关已打开，但示波器仍无法开机，则可能是电源连接线或插头损坏。
在这种情况下，您应尝试更换电源线或插头，并重新尝试打开示波器。
如果上述方法无效，则可能示波器存在其他故障。
联系示波器制造商寻求专业帮助会是一个好的选择。
示波器显示不正确这种情况通常是因为示波器显示设置不正确造成的。
如果示波器显示不正确，您可以尝试以下解决方法：1.检查示波器垂直和水平缩放是否设置正确。
2.检查AC/DC输入设置是否正确。
如果您正在使用直流电源，则输入设置应设置为“DC”。
3.检查示波器的触发设置。
如果示波器无法正常触发，则可能需要更改触发电平，或更改示波器的触发方式。
如果上述方法都无法解决问题，那么可能是示波器硬件损坏，需要联系示波器制造商进行修理。
示波器无法显示波形如果示波器无法显示波形，则可能是以下问题导致的：1.示波器探头没有正确连接到测试电路中。
2.接地线没有接到地。
3.示波器垂直和水平缩放不正确。
4.示波器触发波形设置不正确。
在检查示波器的硬件和设置之后，若仍无法解决此问题，有可能是探头故障或示波器故障。
您可以尝试连接另一个探头，或者将示波器送到专业的维修中心进行维修。
示波器波形不稳定如果示波器显示的波形不稳定，则可能是由于以下原因导致的：1.示波器连接线、插头或探头损坏。
2.示波器加速器或放大器存在故障。
3.示波器水平缩放设置过低。
可以尝试更改示波器的波形设置、更换探头或线缆，或使用其他示波器观察相同的测试点。
示波器使用中的常见问题
示波器使用中的常见问题1．开机后，示波器黑屏怎么办？所谓黑屏，就是示波器的荧光屏看起来没有任何光点，好像没有开机一样。
造成这种现象的主要原因有以下几种：1）示波器的辉度不合适示波器辉度被调整而引起黑屏的现象一般出现于，上次使用者由于测试需要降低了辉度（比如在昏暗的灯光下，过强的辉度会刺眼）；教师在考核学生时，故意将示波器辉度调整为最小；维修者的习惯性操作。
但是，这个问题不容忽视，当出现黑屏时，首先检查辉度旋钮，并将其拧到最大，是一个良好的习惯。
2）示波器没有触发扫描辉度合适的情况下，仍然可能出现黑屏。
当示波器的触发方式为常态（Normal），如果输入通道没有接入有效信号，或者接入的信号幅度没有达到设定电平（Level），将不会引起X轴偏转板上锯齿波的产生。
在多数情况下，荧光屏的左边（以观察者为基准）将会出现一个不移动的光点。
但是，如果此时X轴基准位置（X_Position）不正确，将使得此光点不出现在屏幕上。
这也就造成了黑屏。
解决的方法就是让示波器出现扫描线。
因为，X_Position可以将一个光点移出屏幕，但是却无法将宽达8cm左右的扫描线整个移出。
将触发方式选择为自动触发（Auto）就可以让示波器产生扫描线。
（参见1.1.2中第6个问题）3）示波器Y基线位置（Y_Position）不合适如果示波器的Y轴基线位置不合适，即便产生扫描线，也有可能使得扫描线处于屏幕的上方或者下方，仍然可能出现黑屏。
这种情况下，通过旋转Y_Position 旋钮，可以很快找回扫描线，而消除黑屏。
4）不合适的被测信号通过上述分析，可以得出，消除黑屏的一般步骤是：旋转辉度至最大（保证辉度正常）→将触发方式设为自动（保证扫描线产生）→将X位置旋钮旋至中间→满幅度调整Y_Position（找回扫描线）。
但是，即便此时，也有可能仍然黑屏。
当被测信号是一种特殊信号，也有可能让观察者难以看到，而误认为是黑屏。
当输入信号为上下沿均很陡的方波，由于Y轴增益的不合适，使得方波的高低电平均超出了Y轴显示范围，这种波形在荧光屏上仅仅出现了几条很陡的竖线。
