普源示波器自校正
示波器如何校正波器校准步骤
示波器如何校正波器校准步骤示波器是一种用来测量电压信号的仪器，对于正确的测量结果，需要经过校准。
下面是示波器校准的一般步骤。
1.准备工作：首先要确认示波器所使用的校准源是可靠和准确的，如使用校准针尖（calibration probe）或校准信号发生器。
检查校准源是否处于良好工作状态。
2.调整垂直设置：将示波器连接到校准源上，调整垂直放大或灵敏度控制器，直到显示上下间距与校准源信号的幅度一致。
确保示波器的垂直放大倍数或灵敏度与校准源信号的幅度一致。
3.调整水平设置：将示波器的水平控制旋钮调整到合适的位置，用以实现正确的时间测量。
可以使用校准信号观察到示波器的显示并调节水平设置直到显示波形与已知频率文书的时间基准一致。
4.调整触发设置：通过校准源发送测试信号，观察触发灵敏度和触发源设置是否正确。
调整触发灵敏度控制以确保示波器能够稳定地锁定信号的起始位置。
5.校准电压测量：配置示波器为测量信号的峰值或平均值。
发送各种已知电压的波形到示波器上，观察示波器的读数并与测试信号源进行比较。
使用校准功能或调整电压偏移量来准确测量电压。
6.校准频率测量：发送各种已知频率的方波或脉冲信号到示波器，观察示波器的频率读数并与测试信号源进行比较。
调整示波器设置或使用校准功能来准确测量频率。
7.校准时间测量：使用已知稳定频率的信号源，将示波器配置为测量时间间隔或脉冲宽度。
观察示波器的时间读数并与测试信号源进行比较。
调整示波器设置或使用校准功能来准确测量时间。
8.其它校准：根据示波器的功能，进行其它可能的校准，如校准示波器的垂直偏移、水平偏移、频谱分析等等。
9.校准记录和认证：在完成校准过程后，应记录校准数据及结果，并得到相关部门的认证或授权。
校准记录是示波器维护和使用过程中的重要参考资料，同时也是符合相关质量认证要求的必要文件。
示波器的校准过程可以保证测量的准确性，并提供可靠的测量结果。
为了确保示波器的准确性，建议定期对示波器进行校准，并根据需要进行校准调整。
示波器如何校正-示波器校准步骤
示波器如何校正?示波器校准步骤示波器与其它仪器一样（如万用表等），在使用之前都必需要先对其开展校正。
而所谓对示波器的校正，是将示波器的原来波形在测试之前正确调试出来。
也就是说，校正出来的波形要与示波器本身所设定的参数一致（这些参数通常会在校正的测试点标志出来）。
以GW GOS-602示波器为例(左图)：在其面板的左下角就是要求校正波形的参数，如电压值为2V、频率是1KHz等(右图)，就是要求示波器的校正波形（或正、余弦波、方波）的电压峰峰值为2V、频率为1KHz。
但示波器通常不能直接显示波形的频率，而是根据频率与周期的转换（T=1/f）来将频率化为周期，再用周期波表示频率（频率1KHz的等效周期为1mS）。
在校正波形过程中，为了方便观察波形，应首先将波形的中心位置调节好，这就要将输入之间的连接模态信号的开关拨到GND位置上(左下列图)。
这时若正常接通电源，应该能够显出一条水平亮线；如果没有显示，那就要上下调节POSITION、DC BALT 和INTER了。
其中，POSITION是波形上下调节按钮(中图)，DC BAL是水平亮线的中心调整，INTER是亮度调整，如果现出亮线不平衡（相对于X轴）时，则要用无感螺丝刀调节在FOCUS附近的TEACE ROTATION(右下列图)，之后通过FOCUS的调节把会聚调至最正确状态。
第一步工作完成后，将GND转换为AC挡(图a)；在输入校正波形时，要把衰减或扩大按钮调到原始位置上，如果拨错了会严重影响被测波形数值的准确性；对输入踪道的选择，完全操纵在MODE选择键上(图b)；调试出来的波形如果是闪烁不定的，那就要考虑到同步功能键，即LEVEL（水平同步调节）(图C)和TRIG. ALT、ALT.CHOP(图d)。
图a 图b 图c 图d而通常需要校正的主要是电压峰峰值和周期数的调节，这也是我们对波形的测试内容。
这些调节由按钮VOLTS/DIV、TIME/DIV、SWP.VAR，VOLTS/DIV共同配合完成，各按钮上的标志指向哪一个数值，表示这一数值就是显示屏的坐标轴上每一格的单位数值。
示波器内部校准规程
5.1被校的通用示波器不应妨碍读数和影响正常工作的机械损伤，接线柱，旋钮等无松动，通电能正常工作。
5.2.调节通用示波器(使两示波器各功能键处于同一种状态),依次设定每个被检测点的数
值，一般检测为AC和DC两种电压值(1V;2V,5V,10V;30V,50V,100V)为准.在读值稳定时分别在<内校测试报告>中记录两示波器实际值。
5.3根据以下公式计算误差：
△%=(U-V)/U*100
式中：U---------被校仪的指示值
V---------基准仪的读值
5.4．相关记录
内部测试报告
5.5.校准判定：
电压检定值的误差均在3%以内，判定校准合格。
编写:
审核:
批准:
日期:
日期:
日期:
共1页第1页
示波器内部校准规程
文件编号:WI2906
版本:2.1
分发编号:
分发日期:
1.目的
对通用示波器进行内部校准,确保其准确度和适用性保持完好。
2.范围
适用于检验，设计开发:1.通用示波器(GOS-653G);
4.环境条件
室温:25℃相对湿度：60%RH

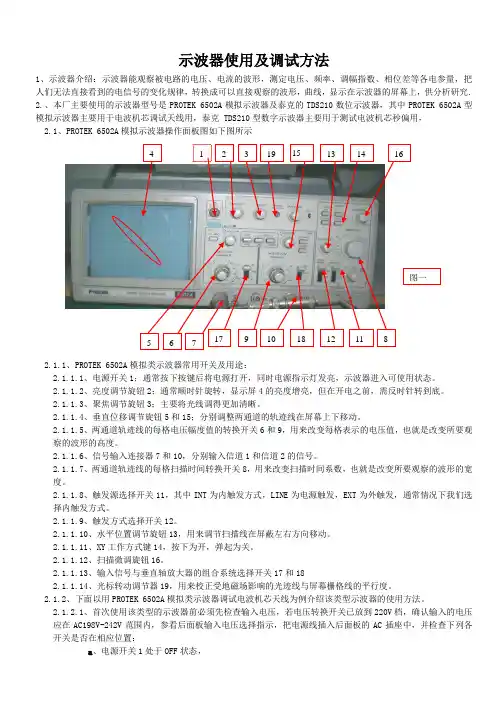

示波器的使用调试方法
示波器使用及调试方法1、示波器介绍：示波器能观察被电路的电压、电流的波形，测定电压、频率、调幅指数、相位差等各电参量，把人们无法直接看到的电信号的变化规律，转换成可以直接观察的波形，曲线，显示在示波器的屏幕上，供分析研究.2.、本厂主要使用的示波器型号是PROTEK 6502A 模拟示波器及泰克的TDS210数位示波器，其中PROTEK 6502A 型模拟示波器主要用于电波机芯调试天线用，泰克 TDS210型数字示波器主要用于测试电波机芯秒偏用，2.1、PROTEK 6502A 模拟示波器操作面板图如下图所示2.1.1、PROTEK 6502A 模拟类示波器常用开关及用途：2.1.1.1、电源开关1；通常按下按键后将电源打开，同时电源指示灯发亮，示波器进入可使用状态。
2.1.1.2、亮度调节旋钮2；通常顺时针旋转，显示屏4的亮度增亮，但在开电之前，需反时针转到底。
2.1.1.3、聚焦调节旋钮3；主要将光线调得更加清晰。
2.1.1.4、垂直位移调节旋钮5和15；分别调整两通道的轨迹线在屏幕上下移动。
2.1.1.5、两通道轨迹线的每格电压幅度值的转换开关6和9，用来改变每格表示的电压值，也就是改变所要观察的波形的高度。
2.1.1.6、信号输入连接器7和10，分别输入信道1和信道2的信号。
2.1.1.7、两通道轨迹线的每格扫描时间转换开关8，用来改变扫描时间系数，也就是改变所要观察的波形的宽度。
2.1.1.8、触发源选择开关11，其中INT 为内触发方式，LINE 为电源触发，EXT 为外触发，通常情况下我们选择内触发方式。
2.1.1.9、触发方式选择开关12。
2.1.1.10、水平位置调节旋钮13，用来调节扫描线在屏蔽左右方向移动。
2.1.1.11、XY 工作方式键14，按下为开，弹起为关。
2.1.1.12、扫描微调旋钮16。
2.1.1.13、输入信号与垂直轴放大器的组合系统选择开关17和182.1.1.14、光标转动调节器19，用来校正受地磁场影响的光迹线与屏幕栅格线的平行度。
普源DS1102E数字示波器使用说明书
用户手册RIGOL文件编号UGA07007-12102008年8月DS1000E, DS1000D 系列数字示波器DS1102E, DS1052E, DS1102D, DS1052D © 2008 北京普源精电科技有限公司版权所有RIGOL© 2008 RIGOL Technologies, Inc.DS1000E, DS1000D系列数字示波器用户手册I版权信息1. 北京普源精电科技有限公司版权所有。
2. 本公司的产品受已获准及尚在审批的中华人民共和国专利的保护。
3. 本手册提供的信息取代以往出版的所有资料。
4. 本公司保留改变规格及价格的权利。
注：RIGOL是北京普源精电科技有限公司的注册商标。
RIGOL© 2008 RIGOL Technologies, Inc. DS1000E, DS1000D 系列数字示波器用户手册 II一般安全概要了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品。
为避免可能的危险，请务必按照规定使用本产品。
只有经授权人员才能执行维修程序。
避免起火和人身伤害。
使用正确的电源线。
只有使用所在国家认可的本产品专用电源线。
正确插拔。
探头或测试导线连接到电压源时请勿插拔。
将产品接地。
本产品通过电源的接地导线接地。
为避免电击，接地导体必须与地相连。
在连接本产品的输入或输出端之前，请务必将本产品正确接地。
正确连接探头。
探头地线与地电势相同。
请勿将地线连接高电压。
查看所有终端额定值。
为避免起火和过大电流的冲击，请查看产品上所有的额定值和标记说明，请在连接产品前查阅产品手册以了解额定值的详细信息。
请勿开盖操作。
外盖或面板打开时请勿运行本产品。
使用合适的保险丝。
只使用本产品指定的保险丝类型和额定指标。
避免电路外露。
电源接通后请勿接触外露的接头和元件。
怀疑产品出故障时，请勿进行操作。
如果您怀疑本产品已经出故障，可请合格的维修人员进行检查。
RIGOL DS1022C数字示波器用户手册
DS1000 系列示波器实现了易用性，优异的技术指标及众多功能特性的完美结合，可 帮助用户更快地完成工作任务。
DS1000 系列示波器向用户提供简单而功能明晰的前面板，以进行所有的基本操作。 各通道的标度和位置旋钮提供了直观的操作，完全符合传统仪器的使用习惯，用户不 必花大量的时间去学习和熟悉示波器的操作，即可熟练使用。为加速调整，便于测量， 用户可直接按 AUTO 键，立即获得适合的波形显现和档位设置。
第 2 章 高级用户指南................................................................................................ 2-1
设置垂直系统............................................................................................................ 2-2 设置水平系统.......................................................................................................... 2-28 设置触发系统.......................................................................................................... 2-34 设置采样系统.......................................................................................................... 2-54 设置显示系统.......................................................................................................... 2-58 存储和调出 ............................................................................................................. 2-60 辅助系统功能设置.................................................................................................. 2-68 自动测量: ................................................................................................................ 2-85 光标测量 ................................................................................................................. 2-92 使用执行按钮.......................................................................................................... 2-98
示波器的校准
2.1.4.3 计算上冲量和顶部不平坦度
上冲量 Sb=b/A×100% 顶部不平度δf=Δc/A×100%
2.1.4.4 计算下垂量
下垂量δe =e/A×100%
2.2 水平偏转系统的校准
2.2.1 扫描时间系数
2.2.1.1 按图 6（a）所示连接，示波器设置如下：
示波器校准仪
被校示波器
50Ω
CH1
位于屏幕中央，并使波形幅度的 10%和 90%点分别与坐标的 10%和 90%刻度
线相交，如图 5（b）所示。被校示波器上升时间 tr 由下式计算：
tr=扩 展 后 扫 描 时 间 因 数 ×L
筑龙网
L——从基本幅度 A 的 10%到 90%在水平方向所占长度（div）
A——取示波器上升时间 25 倍处的波形高度平坦部分
图 2 为数字存储示波器的原理框图：
通道 1 通道 2
衰减器
ADC
前置放大器
存
Y 放大器
储
DAC
衰减器
器
CRT
ADC
时钟
控制单元
X 放大器
图2
2. 示波器的主要校准项目及程序
由 于 数 字 存 储 示 波 器 与 模 拟 示 波 器 的 工 作 原 理 不 同 ，所 以 各 自 采 用 的 校
3.1 根 据 贝 塞 尔 公 式 S = ∑(xi − x) 求 得 实 验 标 准 差 S。
n −1
3.2 评定所用标准器
的 不 确 定 度 分 量 ，然 后 与 重 复 性 测 量 所 得
的不确定度分量进行合成，即得合成不确定度。再将合成不确定度乘上一
个 置 信 因 子 （ K）， 即 得 扩 展 不 确 定 度 。
普源DS1102E维修笔记本基本调试和关键信号的测量
电压测量 ——选项里可分别设成： （Vpp）：波形最高点至最低点 的电压值。 最大值（Vmax）：波形最高点至GND（地）的电压值。 最小值（Vmin）：波形最低点至GND（地）的电压值。 幅值（Vamp）：波形顶端至底端的电压值。 顶端值（Vtop）：波形平顶至GND（地）的电压值。 底端值（Vbase）：波形平底至GND（地）的电压值。 过冲（Overshoot）：波形最大值与顶端值之差与幅值的比值。 预冲（Preshoot）：波形最小值与底端值之差与幅值的比值。 平均值（Average）：单位时间内信号的平均幅值。
SMBUS 寻内存的波型
VGA 行场没认到显示器的波型
VGA 行场认到显示器时的波型
不过内存 LPC_FRAME#波型
电池接口总线与电池交换数据没认到电池的波型
南桥 32_768KMZ 4 脚波型
南桥的 32_768KMZ 1 脚波型
显卡不过内存排阻波型
AMD 平台 ,SMBUS 不过内存波 ,时钟下拉没有到 0V 是正常的,不像 INTEL 那样一定一下拉到 0V 才算正常
均方根值（Vrms）：即有效值。依据交流信号在单位时间内所换算 产生的能量，对 应于产生等值能量的直流电压，即均方根值。设置好后测量的结果会 在屏幕最下方显示出来，屏幕最下方只设成同时显示三个，也可设成 全显示，我个人一般只设 幅值 峰峰值 ，最大值
时间测量——频率、周期、上升时间、下降时间、正脉宽、负脉宽、 延迟12、延迟12、相位 1 2、相位1 2、正占空比、负 占空比。时间参数的自动测量 DS1000E, DS1000D系列数字示波器可自动测量的时间参数包括频 率、周期、上升时间、下降时间、正脉宽、负脉宽、延迟12、延迟 12、相位 1 2、相位1 2、正占空比、负占空比。下图表 述了各个时间参数的物理意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
普源示波器自校正是一项重要的功能，可以帮助用户更准确地测量信号。
以下是关于如何使用普源示波器自校正的详细解答：
1. 准备工作：在使用自校正功能之前，需要确保示波器已经正确连接并设置好。
检查所有输入通道、电源和信号源，确保它们处于正常工作状态。
2. 找到自校正功能：在示波器的菜单或设置中找到自校正功能。
通常，该功能会在“系统设置”或“系统菜单”下找到。
3. 选择正确的模式：根据屏幕提示，选择正确的自校正模式。
不同的示波器品牌和型号可能会有不同的自校正模式，因此请参阅用户手册以获取更详细的说明。
4. 执行自校正：按照屏幕上的指示，完成自校正过程。
在此过程中，可能需要调整示波器的参数（如垂直偏移、水平时间等）以匹配实际的信号。
这可能需要一些试验和调整，直到得到满意的结果。
5. 检查结果：自校正过程完成后，可以检查测试结果是否准确无误。
使用校准信号进行测试，并与自校正后的结果显示进行比较。
如果结果显示正确，那么自校正成功；如果不正确，则需要重新进行自校正过程，或检查示波器的连接和设置是否正确。
6. 记录和存档：记录下执行自校正的时间、结果和任何可能影响测试准确性的因素，以便以后参考。
同时，将存档文件保存到正确的位置，以备将来需要时查阅。
7. 注意事项：在执行自校正过程中，请遵循所有相关的安全规定。
不要在没有适当了解示波器功能和使用方法的情况下自行调整任何设置或组件。
如果遇到任何问题或疑问，请查阅用户手册或联系售后服务支持。
除了以上具体操作步骤外，还有一些关于普源示波器自校正的通用注意事项：
1. 了解信号特性：在进行自校正之前，了解将要测试的信号的特性是很重要的。
这包括信号的幅度、频率和相位等参数。
2. 备份原始数据：在进行任何可能影响示波器性能的更改之前，务必备份原始数据。
这可以作为参考点，以便在需要时回溯测试结果。
3. 遵循操作步骤：按照屏幕上的指示或用户手册中的说明，逐步执行自校正过程。
不要跳过任何步骤或尝试自行调整设置。
4. 定期校准：虽然自校正可以提供一定的准确性保证，但定期的外部校准仍然是必要的。
校准可以确保示波器的性能始终保持在最佳状态。
5. 维护和保养：保持示波器的清洁和干燥，避免过热、过压等不当使用情况。
遵循制造商提供的维护和保养指南，以确保示波器的长期稳定运行。
总之，普源示波器自校正是一项有用的功能，可以帮助用户更准确地测量信号。
通过遵循上述步骤和注意事项，您可以充分利用该功能并获得准确的结果。
如有任何疑问或需要帮助，请参考用户手册或联系售后服务支持。
