特种设备无损检测相关知识
特种设备无损检测人员考核规则
TSG特种设备安全技术规范 TSG Z8001-2011
特种设备无损检测人员考核规则
(征求意见稿)
中华人民共和国国家质量监督检验检疫总局颁布
2011年×月×日特种设备安全技术规范 TSG Z8001-2011
目 录
第一章 总 则……………………………………………………………………………(1)
第二章 考核的方法、项目和级别……………………………………………………(1)
第三章 各级无损检测人员的能力与职责……………………………………………(2)
第四章 报考条件………………………………………………………………………(3)
第五章 考核的管理、程序与要求……………………………………………………(4)
第六章 考试方式与内容………………………………………………………………(5)
第七章 考试结果的上报与发证………………………………………………………(6)
第八章 证书的更新……………………………………………………………………(6)
第九章 监督管理………………………………………………………………………(8)
第十章 附 则…………………………………………………………………………(9)
附件A 特种设备无损检测人员资格考核申请表………………………………………(10)
附件B 特种设备无损检测人员证书更新申请表………………………………………(11)
附件C 无损检测Ⅲ级人员能力保持与更新验证评分表………………………………(12)
特种设备安全技术规范 TSG XXXX-2011
—1—
特种设备无损检测人员考核规则

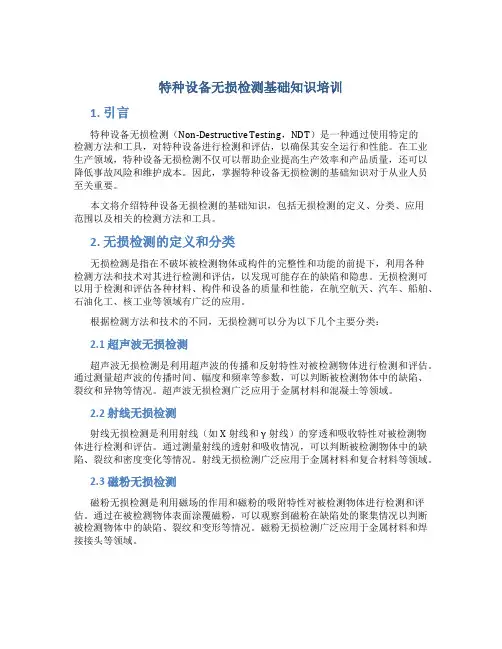

特种设备无损检测基础知识培训
特种设备无损检测基础知识培训
1. 引言
特种设备无损检测（Non-Destructive Testing，NDT）是一种通过使用特定的检测方法和工具，对特种设备进行检测和评估，以确保其安全运行和性能。在工业生产领域，特种设备无损检测不仅可以帮助企业提高生产效率和产品质量，还可以降低事故风险和维护成本。因此，掌握特种设备无损检测的基础知识对于从业人员至关重要。
本文将介绍特种设备无损检测的基础知识，包括无损检测的定义、分类、应用范围以及相关的检测方法和工具。
2. 无损检测的定义和分类
无损检测是指在不破坏被检测物体或构件的完整性和功能的前提下，利用各种检测方法和技术对其进行检测和评估，以发现可能存在的缺陷和隐患。无损检测可以用于检测和评估各种材料、构件和设备的质量和性能，在航空航天、汽车、船舶、石油化工、核工业等领域有广泛的应用。
根据检测方法和技术的不同，无损检测可以分为以下几个主要分类：
2.1 超声波无损检测
超声波无损检测是利用超声波的传播和反射特性对被检测物体进行检测和评估。通过测量超声波的传播时间、幅度和频率等参数，可以判断被检测物体中的缺陷、裂纹和异物等情况。超声波无损检测广泛应用于金属材料和混凝土等领域。
2.2 射线无损检测
射线无损检测是利用射线（如X射线和γ射线）的穿透和吸收特性对被检测物体进行检测和评估。通过测量射线的透射和吸收情况，可以判断被检测物体中的缺陷、裂纹和密度变化等情况。射线无损检测广泛应用于金属材料和复合材料等领域。
2.3 磁粉无损检测
磁粉无损检测是利用磁场的作用和磁粉的吸附特性对被检测物体进行检测和评估。通过在被检测物体表面涂覆磁粉，可以观察到磁粉在缺陷处的聚集情况以判断被检测物体中的缺陷、裂纹和变形等情况。磁粉无损检测广泛应用于金属材料和焊接接头等领域。 2.4 渗透无损检测
渗透无损检测是利用渗透液的渗透特性对被检测物体进行检测和评估。通过在被检测物体表面涂覆渗透液，待渗透液渗入缺陷后进行清洗和显像，可以观察到渗透液在缺陷处的显色情况以判断被检测物体中的缺陷、裂纹和气孔等情况。渗透无损检测广泛应用于金属材料、陶瓷和玻璃等领域。

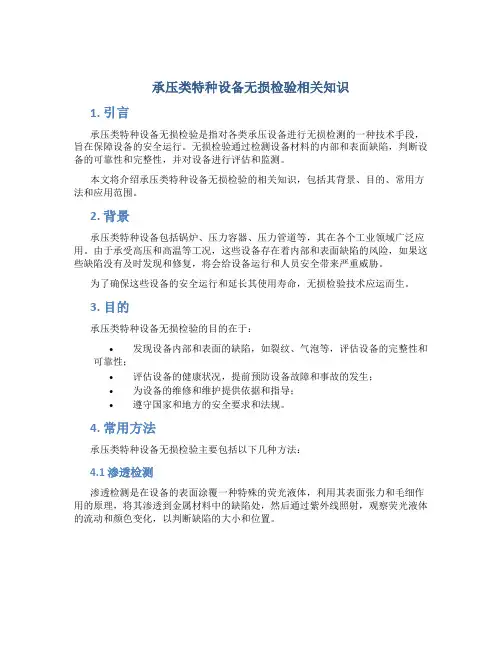

承压类特种设备无损检验相关知识
承压类特种设备无损检验相关知识
1. 引言
承压类特种设备无损检验是指对各类承压设备进行无损检测的一种技术手段，旨在保障设备的安全运行。无损检验通过检测设备材料的内部和表面缺陷，判断设备的可靠性和完整性，并对设备进行评估和监测。
本文将介绍承压类特种设备无损检验的相关知识，包括其背景、目的、常用方法和应用范围。
2. 背景
承压类特种设备包括锅炉、压力容器、压力管道等，其在各个工业领域广泛应用。由于承受高压和高温等工况，这些设备存在着内部和表面缺陷的风险，如果这些缺陷没有及时发现和修复，将会给设备运行和人员安全带来严重威胁。
为了确保这些设备的安全运行和延长其使用寿命，无损检验技术应运而生。
3. 目的
承压类特种设备无损检验的目的在于：
• 发现设备内部和表面的缺陷，如裂纹、气泡等，评估设备的完整性和可靠性；
• 评估设备的健康状况，提前预防设备故障和事故的发生；
• 为设备的维修和维护提供依据和指导；
• 遵守国家和地方的安全要求和法规。
4. 常用方法
承压类特种设备无损检验主要包括以下几种方法：
4.1 渗透检测
渗透检测是在设备的表面涂覆一种特殊的荧光液体，利用其表面张力和毛细作用的原理，将其渗透到金属材料中的缺陷处，然后通过紫外线照射，观察荧光液体的流动和颜色变化，以判断缺陷的大小和位置。 4.2 磁粉检测
磁粉检测是利用磁场和磁粉的作用，对于具有磁性的设备进行检测。首先，在设备表面涂覆一层磁粉，然后通过施加磁场，观察磁粉在设备表面的分布情况和变化，从而判断出设备中的缺陷。
4.3 超声波检测
超声波检测是利用超声波在材料中传播的特性，对设备进行检测。通过向设备表面发送超声波脉冲，接收并分析反射回来的超声波信号，可以检测到设备内部的缺陷，并计算其位置和尺寸。
4.4 射线检测
射线检测是利用射线在材料中的穿透和吸收特性，对设备进行检测。通过向设备投射射线，观察射线的透射情况和吸收情况，可以检测到设备内部的缺陷和变形。
特种设备无损检测题库-超声检测
特种设备无损检测技术
培训考核习题集
二0二0年8月
超声波检测
一、是非题
1.0 波动过程中能量传播是靠相邻两质点的相互碰撞来完成的。（ X ）
1.1受迫振动的频率等于策动力的频率.( )
1.2波只能在弹性介质中产生和传播.( X )
1.3由于机械波是机械振动产生的，所以波动频率等于振动频率.( )
1.4由于机械波是由机械振动产生的，所以波长等于振幅.( )
1.5传声介质的弹性模量越大，密度越小，声速就越高.( )
1.0不同的固体介质，弹性模量越大，密度越大，则声速就越大.( X )
1.6材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题.( )
1.7一般固体介质中的声速随温度升高而增大.( )
1.8由端角反射率实试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检.( )
1.9超声波扩散衰减的大小与介质无关.( )
1.10超声波的频率越高，传播速度越快.( )
1.11介质能传播横波和表面波的必要条件是介质具有切变弹性模量.( )
1.12频率相同的纵波，在水中的波长大于在钢中的波长.( )
1.13既然水波能在水面传播，那么超声表面波也能沿液体表面传播.( )
1.14因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度.( )
1.15如材质相同，细钢棒（直径＜λ=与钢锻件中的声速相同、）.( )
1.16在同种固体材料中，纵、横波声速之比为常数.( )
1.17水的温度升高时，超声波在水中的传播速度亦随着增加.( )
1.18几乎所有的液体（水除外），其声速都随温度的升高而减小.( )
1.19波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播.( )
1.20介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长.( ) 1.21具有一定能量的声束，在铝中要比在钢中传播的更远.( )
承压设备无损检测相关知识
承压设备无损检测相关知识
1、金属材料的性能包括哪些？
金属材料的性能包括：使用性能、工艺性能。
·使用性能：为保证机械零件、设备、结构件等能正常工作，材料所应具备的性能，主要有力学性能、物理性能、化学性能。使用性能决定了材料的应用范围，使用安全可靠性和使用寿命。（1）力学性能包括：强度、硬度、刚度、塑性、韧性。（2）物理性能包括：密度、熔点、导热性、热膨胀性等。（3）化学性能包括：耐蚀性、热稳定性。
·工艺性能：即材料在被制成机械零件、设备、结构件的过程中适应各种冷、热加工的性能，例如铸造、焊接、热处理、压力加工、切削加工等方面的性能。工艺性能对制造成本、生产效率、产品质量有重要影响。
2、内力：是指材料内部各部分之间相互作用的力。材料在外力作用下产生的附加内力，通常简称它为内力。
3、应变：物体在外力作用下，其形状尺寸所发生的相对改变称为应变。
4、线应变：物体内某处的线段在变形后长度的改变值与线段原长之比成为线应变。
5、应力：物体在外力作用下变形时，其内部任一截面单位面积上的内力大小通常成为应力；方向垂直于截面的应力称为正应力；正应力分为拉应力和压应力两种。
6、工作应力：如果应力是由于试件在工作中受到外加载荷作用而产生的，则成为工作应力。
7、强度：金属的强度是指金属抵抗永久变形和断裂的能力。强度指标可通过拉伸试验测出。拉伸过程分为四个阶段：弹性阶段、屈服阶段、强化阶段、颈缩阶段。
8、评价材料强度性能的指标：抗拉强度σs和屈服强度σb。机械设计中采用σs作为强度指标时，安全系数为ns=1.5-2.0，采用σb作为强度指标时安全系数为ns=2.0-5.0，我国现行锅炉规范强度设计中，ns=1.5，nb=2.7；压力容器规范强度设计中，取ns=1.6、nb=3。
9、塑性：是指材料在载荷作用下断裂前发生不可逆永久变形的能力。评定塑性的指标通常用伸长率δ和断面收缩率ψ。δ5和δ10表示用L0=5d和L0=10d（d为试件直径）两种不同长度试件测定的伸长率。同一材料的δ5和δ10是不同的，δ5值较大而δ10值较小，所以相同符号的伸长率才能互相比较。
特种设备检验检测的基本知识
特种设备检验检测的基本知识
一、特种设备检验检测目的及法律依据
1、特种设备检验检测的目的
为加强特种设备安全管理，通过检验检测预防和降低特种设备事故发生，从而保障人身和财产安全；
相比于一般设备，特种设备风险性更大，更容易出问题，如果生产使用管理如果无序不当，可能造成人身财产的损害，而“检验检测”只是以安全为目的的众多环节中的一个。《中国人民共和国特种设备安全法》第二条对特种设备的界定有明文规定：本法所称特种设备，是指对人身和财产安全有较大危险性的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施、场（厂）内专用机动车辆，以及法律、行政法规规定适用本法的其他特种设备。
特种设备检验检测是确保特种设备安全有效的运行，是杜绝各类安全事故的基础工作，所以一定要做好特种设备检验检测工作，也是安全生产的前提和保障。
2、特种设备检验检测的法律依据
第十五条 特种设备生产、经营、使用单位对其生产、经营、使用的特种设备应当进行自行检测和维护保养，对国家规定实行检验的特种设备应当及时申报并接受检验。 第十九条特种设备生产单位应当保证特种设备生产符合安全技术规范及相关标准的要求，对其生产的特种设备的安全性能负责。不得生产不符合安全性能要求和能效指标以及国家明令淘汰的特种设备。
第二十条锅炉、气瓶、氧舱、客运索道、大型游乐设施的设计文件，应当经负责特种设备安全监督管理的部门核准的检验机构鉴定，方可用于制造。
特种设备产品、部件或者试制的特种设备新产品、新部件以及特种设备采用的新材料，按照安全技术规范的要求需要通过型式试验进行安全性验证的，应当经负责特种设备安全监督管理的部门核准的检验机构进行型式试验。
第二十一条特种设备出厂时，应当随附安全技术规范要求的设计文件、产品质量合格证明、安装及使用维护保养说明、监督检验证明等相关技术资料和文件，并在特种设备显著位置设置产品铭牌、安全警示标志及其说明。
特种设备无损检测技术综述
特种设备无损检测技术综述
摘要：特种设备在人们的日常生产与生活中具有广泛的应用，但是在其运行过程中存在一定的危险性，做好其检测工作，保证其运行安全是非常重要的，这其中一项非常重要的技术就是无损检测就技术，本文就主要对无损检测就似乎在特种设备从原材料及其运行过程中的无损检测技术予以简单分析研究，对于其检测水平的提升具有积极的作用。
关键词：特种设备；无损检测技术
特种设备主要指的是危险性比较大、涉及人类生命安全的设备，如大型游乐设施、客运索道、其中机械、电梯、压力管道、压力容器、锅炉等，在其运行过程中，一旦出现安全事故，将会导致非常严重的后果与恶劣的社会影响，做好该类设备的检测工作，保证其运行安全、稳定性是非常必要的，本文就主要针对此予以简单分析研究。
一、特种设备原材料的无损检测分析
为了保证特种设备的运行质量，做好其原材料的无损检测工作是非常必要的，主要表现为：（1）金属板材的无损检测，主要有钛合金板材、铝合金板材、双相钢钢板、不锈钢钢板、钢板等，其常应用于封头、筒体等承压类设备的制造中，其中质量要求最为严格的是压力容器钢板，所有压力容器制造标准及规范中都进行了明确规定，对于处于高压、腐蚀、剧毒等恶劣条件下的特种设备，其压力容器所用金属板材必须要实施超声检测，应用单晶或者双晶直探头对金属板材在轧制与冶炼过程中所产生的白点、分层、裂纹等缺陷予以检测；（2）铸件的无损检测，常应用射线法对铸件中的气孔类缺陷予以检测；（3）钢棒材的无损检测，常应用超声纵波对螺栓杆中存在的夹杂、偏析、疏松、气孔等冶金缺陷予以检测；（4）钢锻炼的无损检测，常应用超声波法对锻件中的危害性缺陷予以检测；（5）管材的无损检测，在无缝钢管的检测中，应用超声波液浸法实施检测，也可以应用解除法实施纵向缺陷的检测，对于金属管材，可以应用涡流法对其表面及近表面的缺陷实施检测，对于铁磁性钢管常应用放置式线圈或者是外穿过式检测。
二、特种设备运行过程中的无损检测
承压类特种设备无损检测相关知识
承压类特种设备无损检测相关知识
第1篇金属材料、热处理及焊接基本知识
第1章金属材料及热处理基本知识
第2章焊接基本知识
第2篇承压类特种设备基本知识
第3章锅炉基本知识
第4章压力容器基本知识
第5章压力管道基本知识
第3篇无损检测基础知识
第6章无损检测概论
第7章缺陷的种类及产生原因
第8章射线检测基础知识
第9章超声波检测基础知识
第10章磁粉检测基础知识
第11章渗透检测基础知识
第12章涡流检测基础知识
第13章声发射检测基础知识
第14章无损检测方法的应用选择
附录A1《蒸汽锅炉安全技术监察规程》（1996）有关无损检测的规定
附录A2《热水锅炉安全技术监察规程》(1997)有关无损检测的规定
附录A3《有机热载体炉安全技术监察规程》（1993）有关无损检测的规定
附录A4《压力容器安全技术监察规程》（1999）有关无损检测的规定
附录A5GB 150—1998《钢制压力容器》有关无损检测的规定
附录A6GB 151—1999《管壳式换热器》有关无损检测的规定
附录A7《液化气体汽车罐车安全监察规程》（1994）有关无损检测的规定
附录A8《液化气体铁路罐车安全管理规程》（1987）有关无损检测的规定
附录A9GB 12337—1998《钢制球形储罐》有关无损检测的规定
附录A10GB 50094—1998《球形储罐施工及验收规范》有关无损检测的规定
附录A11DL 612—1996《电力工业锅炉压力容器安全监察规程》有关无损检测的规定
附录A12DL 5007—1992《电力建设施工及验收技术规范·火力发电厂焊接篇》有关无损检测的规定
附录A13《超高压容器安全技术监察规程》（TSG R0002—2005）有关无损检测的规定
承压类特种设备无损检验相关知识 2
承压类特种设备无损检验相关知识
承压类特种设备无损检验是指对于承受压力的特种设备（如锅炉、压力容器等）进行检查和评估，以确保其安全可靠运行的一种检测技术。在工业生产和制造过程中，这类设备承受着高压力和高温的工作环境，因此需要经常进行无损检验，及时发现并修复设备内部存在的缺陷和损坏，以防止设备的过早失效和事故发生。
无损检验的原理是利用各种无损检测技术，如超声波检测、X射线检测、磁粉检测、涡流检测等，对设备的内部和外部进行全面、精确的检测。通过观察和测量材料的声波、X射线透射、电磁场变化等现象，检测设备是否存在裂纹、疲劳、腐蚀、变形等缺陷，从而评估设备的健康状况和安全性能。
承压类特种设备无损检验的要点和相关知识包括：
1. 无损检验方法的选择：根据设备的具体特点和使用环境，选择合适的无损检验方法。常见的检验方法有超声波检测、X射线检测、磁粉检测、涡流检测等。不同的方法适用于不同类型的设备和缺陷检测。
2. 检验频次和标准：根据相关法律法规和标准要求，制定和执行设备的无损检验计划。不同类型的设备和工作环境，其检验频率和标准要求也不同。
3. 检验设备和人员资质：无损检验需要使用专业的检验设备和资质检验人员，确保检验结果的准确性和可靠性。同时，检验人员需要具备丰富的实践经验和专业知识，保证对设备进行全面的检验和评估。
4. 检验结果的评定和报告：无损检验完成后，需要及时对检验结果进行评定和分析，并制作检验报告。根据检验结果，确定设备的维修、更换或继续运行的决定。
总之，承压类特种设备无损检验是确保设备安全运行的重要环节，其技术和规范要求需要严格执行，以保障生产和操作人员的生命财产安全，维护工业生产的正常运转。承压类特种设备无损检验是保障设备安全运行的重要手段，但是在实际操作中需要注意一些关键的技术要点和操作细节。下面我们将就无损检验的相关内容进行更深入的探讨。
首先，无损检验方法的选择是至关重要的。不同的方法适用于不同类型的设备和缺陷检测。例如，超声波检测适用于对材料内部缺陷（如气孔、裂纹等）的检测，X射线检测适用于对金属材料的内部结构进行透射检测，磁粉检测适用于对金属表面的裂纹等进行检测，而涡流检测适用于对导电材料的表面裂纹、腐蚀以及金属材料的热处理状态进行检测。因此，在选择无损检验方法时，需要充分了解设备的特性和缺陷类型，以便选择合适的检验方法。
探讨无损检测技术在特种设备检验中的应用
探讨无损检测技术在特种设备检验中的应用
无损检测技术是一种不破坏物品的表面材料性质以及内部结构的方法，它广泛应用在特种设备的检验中，可有效降低设备运行故障率，提高设备的安全性和可靠性。
1.安全阀的检测。安全阀作为特种设备的一种重要组成部分，承担着切断压力设备压力的重要责任。在安全阀的制造过程中，无损检测技术可用于检查其瓶体和弹簧是否存在缺陷、裂纹等隐患。在使用过程中，无损检测技术可用于检测安全阀是否存在疲劳损坏，以及是否符合排放要求。
2.压力容器的检测。压力容器是特种设备中的重要组成部分，用于储存化学材料、液体或气体等。在生产制造过程中，无损检测技术可用于检查压力容器是否存在材料缺陷、裂纹等安全隐患，从而保证压力容器的安全性。在使用过程中，无损检测技术可用于检测压力容器的压力及温度情况，及时发现压力容器的故障，并及时进行维护保养。
3.电缆线路的检测。在特种设备的控制系统中，电缆线路的安全问题十分重要。无损检测技术可用于检测电缆线路中是否存在绝缘破损、漏电等故障情况，以及判断电缆线路是否符合工作要求，保障特种设备控制系统的安全性。
4.旋转机械的检测。旋转机械作为特种设备中常见的一种，常用于生产制造过程中的传动或者运输。无损检测技术可用于检测旋转机械内部的轴承、减速器等零部件是否存在缺陷、磨损等情况，及时进行维修或更换，从而保障旋转机械的可靠性。
总而言之，无损检测技术在特种设备检验中的应用是十分广泛的，它能够从根本上保障设备的安全性和可靠性，减少故障率，提高设备的使用寿命。未来，无损检测技术还将随着科技的进步和应用领域的拓展，有更加广泛的应用前景。
