广联达钢筋集水坑的处理方法

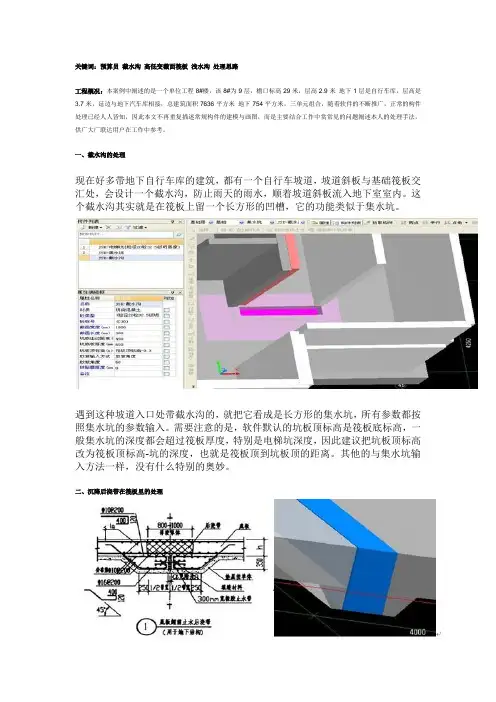

广联达基础集水坑部分
关键词：预算员截水沟高低变截面筏板浅水沟处理思路工程概况：本案例中阐述的是一个单位工程8#楼，该8#为9层，檐口标高29米，层高2.9米地下1层是自行车库，层高是3.7米，延边与地下汽车库相接，总建筑面积7636平方米地下754平方米，三单元组合，随着软件的不断推广，正常的构件处理已经人人皆知，因此本文不再重复描述常规构件的建模与画图，而是主要结合工作中赏常见的问题阐述本人的处理手法，供广大广联达用户在工作中参考。
一、截水沟的处理现在好多带地下自行车库的建筑，都有一个自行车坡道，坡道斜板与基础筏板交汇处，会设计一个截水沟，防止雨天的雨水，顺着坡道斜板流入地下室室内。
这个截水沟其实就是在筏板上留一个长方形的凹槽，它的功能类似于集水坑。
遇到这种坡道入口处带截水沟的，就把它看成是长方形的集水坑，所有参数都按照集水坑的参数输入。
需要注意的是，软件默认的坑板顶标高是筏板底标高，一般集水坑的深度都会超过筏板厚度，特别是电梯坑深度，因此建议把坑板顶标高改为筏板顶标高-坑的深度，也就是筏板顶到坑板顶的距离。
其他的与集水坑输入方法一样，没有什么特别的奥妙。
二、沉降后浇带在筏板里的处理遇到筏板里有这种沉降后浇带的情况，我的处理方法是先布置一个整体的筏板，再在后浇带位置把后浇带的宽度范围筏板进行分割，让后浇带宽度范围内的筏板单独形成一个筏板，然后选中该后浇带范围内的筏板，在属性里修改名称，进行反建构件。
完成反建构件后，选中该后浇带处的筏板，根据后浇带凸出筏板底面的厚度，修改筏板底标高。
一般就用层底标高-后浇带凸出筏板底的厚度就可以了，例如本案例中的后浇带处筏板的底标高=层底标高-0.35。
完成标高设置以后，因为凸出筏板底面的不是直面，而是45°的斜面，所以还要再选中两块相邻的筏板，进行筏板变截面设置。
至于筏板变截面设置是一个常规操作，在此就不重复阐述操作步骤了。
设置完筏板变截面，沉降后浇带的处理就完成了，需要提醒的是，目前软件里的后浇带没有设置标高功能，画出来的后浇带图元与图集的做法要求有点不一致，此问题已经反馈到总部研发组，有望在下一版本得到完善。
集水坑施工方案
集水坑施工方案集水坑施工方案一、施工前准备1.组织施工人员，确定施工负责人，并进行安全教育培训，确保施工人员具备必要的安全意识和技能。
2.制定施工方案，包括施工工艺、施工时间和施工序列等。
3.购买所需的施工材料和设备，包括砼、钢筋、水泥、沙石等。
4.组织机械设备，如挖掘机、抽水泵等。
二、施工步骤1.确定集水坑的位置和规模，绘制施工图纸，标明集水坑的尺寸、深度和施工要求。
2.进行标线，铺设防护措施，确保施工区域的安全。
3.开挖集水坑的坑底，根据图纸要求进行调整，并确保坑底平整。
4.进行钢筋绑扎，根据设计规范和要求，在坑底的四边和内部进行钢筋的绑扎，以增加集水坑的承重能力。
5.混凝土浇筑，根据设计要求，进行混凝土的配制，并使用抽水泵将混凝土送入集水坑。
6.混凝土碾压，使用碾压机对已浇筑的混凝土进行碾压，确保混凝土的密实度。
7.养护，对已完成的集水坑进行养护，包括保持环境湿润和覆盖保护，以促进混凝土的硬化。
8.安装集水设施，根据实际需求，安装进水管道和集水装置，确保集水坑功能的完善。
9.清理施工场地，将施工过程中产生的垃圾和废弃材料进行清理和处理，恢复场地的干净整洁。
三、施工注意事项1.施工人员需穿戴好安全装备，如安全帽、安全鞋等，确保自身安全。
2.施工前需进行地质勘察，确保施工区域无明显地质灾害隐患。
3.施工过程中要注意排水，及时排除坑底和坑壁的水分。
4.施工现场要确保通风良好，防止因混凝土的浇筑而造成的有害气体积聚。
5.施工过程中要做好沉降观测，对可能影响周边建筑物的地面沉降进行监测和报告。
6.施工完成后，进行验收，确保集水坑的质量和功能。
以上即为集水坑施工方案，希望对您有所帮助。

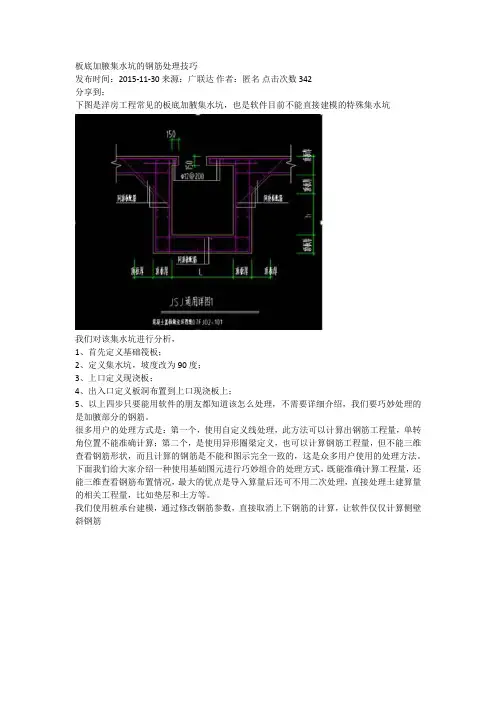

板底加腋集水坑的钢筋处理技巧
板底加腋集水坑的钢筋处理技巧
发布时间：2015-11-30 来源：广联达作者：匿名点击次数 342
分享到：
下图是洋房工程常见的板底加腋集水坑，也是软件目前不能直接建模的特殊集水坑
我们对该集水坑进行分析，
1、首先定义基础筏板；
2、定义集水坑，坡度改为90度；
3、上口定义现浇板；
4、出入口定义板洞布置到上口现浇板上；
5、以上四步只要能用软件的朋友都知道该怎么处理，不需要详细介绍，我们要巧妙处理的是加腋部分的钢筋。
很多用户的处理方式是：第一个，使用自定义线处理，此方法可以计算出钢筋工程量，单转角位置不能准确计算；第二个，是使用异形圈梁定义，也可以计算钢筋工程量，但不能三维查看钢筋形状，而且计算的钢筋是不能和图示完全一致的，这是众多用户使用的处理方法。
下面我们给大家介绍一种使用基础图元进行巧妙组合的处理方式，既能准确计算工程量，还能三维查看钢筋布置情况，最大的优点是导入算量后还可不用二次处理，直接处理土建算量的相关工程量，比如垫层和土方等。
我们使用桩承台建模，通过修改钢筋参数，直接取消上下钢筋的计算，让软件仅仅计算侧壁斜钢筋
通过汇总计算，桩承台的侧壁斜钢筋计算三维如下
接下来就是处理集水坑的设置，因为集水坑使用了承台处理板底加腋，导致集水坑竖向钢筋计算时，不能自动伸到筏板顶面去弯锚，需要通过修改集水坑节点设置来完成集水坑的钢筋计算
这样再汇总计算，得到的集水坑钢筋才是设计要求的钢筋工程量
筏板我们就不再演示了，这样通过筏板，现浇板，板洞，集水坑，桩承台进行组合，完美地处理了板底加腋的集水坑钢筋算量。
而且可以直接导入图形算量去布置垫层和土方
这就是我们最终完成的三维组合处理的板底加腋集水坑的处理结果。
广联达技巧钢筋常见问题汇总
钢筋抽样常见问题墙柱1.【问题描述】GGJ2013---柱子---柱子在判断边角柱后没有按照相应的边角柱的节点计算分析原因：是因为柱子的截面编辑是“是”，软件判断不了边角筋。
【解决方案】在柱子的属性里面把截面编辑改为“否”，然后在属性里面的角筋，边筋里面分别输入钢筋信息，2. 【问题描述】牛腿柱的配筋怎么理解。
这里面的分段是指什么？计算的时候是怎么计算的该如何输入？【解决方法】箍筋分段只跟箍筋有关系。
1号钢筋是下图2.和3是下图两个钢筋这三种钢筋是整个从上通到下的，分段的意思是，不具体指那个部位，根据自己设置的间距和范围计算根数，最后加起来的总根数就是最终的箍筋根数。
3.【问题描述】柱子为什么角筋计算搭接，边筋不算搭接？【解决方案】查看柱子的边筋和角筋的直径不一样，而在搭接设置里面这两种直径的钢筋搭接方式不一样，边筋是绑扎，角筋是焊接，而绑扎是不计算接头而计算长度的，焊接是计算接头的，所以，角筋显示有搭接接头，边筋没有4. 【问题描述】箍筋根数的计算公式中有这些“ceil、round、floor”代码是什么意思？【问题解答】“ceil”表示：向上取整；“round”表示：四舍五入；“floor”表示：向下取整。
这是由于我们在个数计算设置中选择了相应的“向上取整+1”、“四舍五入+1”、“向下取整+1”5.【问题描述】柱子在基础层定义的时候底标高定义到独立基础的顶面还是底面？【问题解决】：经过测试可以看出柱子的底标高定义到基础底还是基础顶对于柱子的量是没有任何影响的6. 【问题描述】客户工程中的所有剪力墙垂直钢筋的搭接都是300，剪力墙的钢筋信息是⑵A6@200，一级钢筋搭接为26，编辑钢筋中计算描述不能理解是怎么考虑的？【分析原因】搭接长度=Lae=26*6=152，而平法中规定，搭接长度不得小于300.【处理方法】具体计算依据参见注：03G101-1第34页，规定，搭接长度不得小于300.所以客户的工程中搭接长度都是300。
广联达钢筋算量GGJ2009 介绍
9
钢筋算量 GGJ2009
3,设置筏板的变截面 ,
工程实际中经常遇到两块筏板相交,存在高差.按照平法图 集的规定, 相交位置需要设置变截面并进行相应的钢筋弯折和锚 固计算(如右图) .
6
钢筋算量 GGJ2009 2) 集水坑的绘制 矩形和异性集水坑的绘制采用点画或者旋 转点的画法,自定义集水坑采用线式画法.多个 集水坑相交,按照施工图中各个集水坑的位置绘 制,软件会自动在相交位置进行三维实体扣减, 用户不用考虑相交位置的调整(如右图)
3) 集水坑的钢筋计算 由于本版实现了真三维的显示,集水坑的钢筋计算是按照三维实体中钢筋的位置进行实际测量和计算的,计算结果非 常准确,与实际施工情况基本一致(如下图所示) .
3
钢筋算量 GGJ2009
二,10.0 优势继承
GGJ2009 六大价值全面优化
第一大价值 全面继承 GGJ10.0,降低用户的学习成本. 一大价值 ,降低用户的学习成本.
GGJ2009 坚持全面继承 GGJ10.0 的原则, 在 各个方面与 GGJ10.0 保持一致. 1, 在界面风格和操作流程上, , 在界面风格和操作流程上, GGJ2009 与 GGJ10.0 保持一致.如右图: 保持一致.
1
钢筋算量 GGJ2009
第四大价值 统一平台,提升整体性.................................................................................................. 16 第五大价值 新增构件类型,改进计算方法,提升产品的实用性. ................................................... 17 1,新增构件类型和钢筋计算. .................................................................................................17 2,计算方法的改进..................................................................................................................18 3,新增计算设置和节点设置,满足更多设计情况的计算需求. ............................................21 第六大价值 优化改进产品功能,提升产品易学易用性. .................................................................. 24 1,新增功能 ................................................................................................................................24 2,对原有功能的改进. .............................................................................................................29 3,GGJ2009 快捷键: .................................................................................................................33 三,软件结算对量核量的应用思路...........................................................................................................35 四,GGJ2009 应用思路分享.......................................................................................................................41 五,GGJ2009 的 12 个幸福体验 .................................................................................................................44

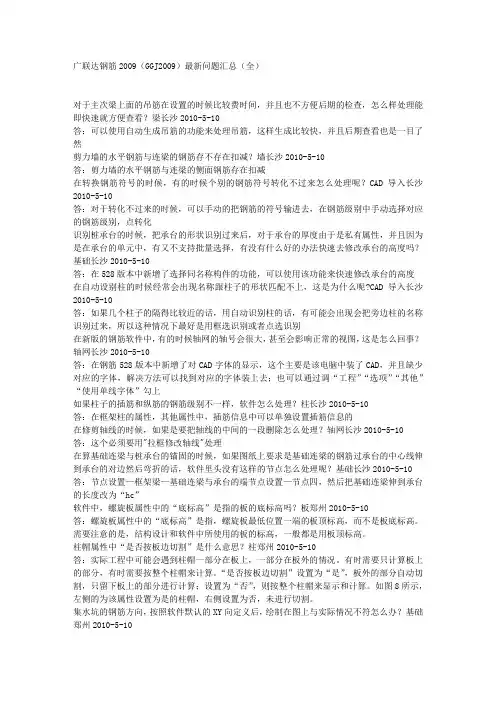

广联达钢筋2009(GGJ2009)最新问题汇总(全)
广联达钢筋2009（GGJ2009）最新问题汇总（全）对于主次梁上面的吊筋在设置的时候比较费时间，并且也不方便后期的检查，怎么样处理能即快速就方便查看？梁长沙2010-5-10答：可以使用自动生成吊筋的功能来处理吊筋，这样生成比较快，并且后期查看也是一目了然剪力墙的水平钢筋与连梁的钢筋存不存在扣减？墙长沙2010-5-10答：剪力墙的水平钢筋与连梁的侧面钢筋存在扣减在转换钢筋符号的时候，有的时候个别的钢筋符号转化不过来怎么处理呢？CAD导入长沙2010-5-10答：对于转化不过来的时候，可以手动的把钢筋的符号输进去，在钢筋级别中手动选择对应的钢筋级别，点转化识别桩承台的时候，把承台的形状识别过来后，对于承台的厚度由于是私有属性，并且因为是在承台的单元中，有又不支持批量选择，有没有什么好的办法快速去修改承台的高度吗？基础长沙2010-5-10答：在528版本中新增了选择同名称构件的功能，可以使用该功能来快速修改承台的高度在自动设别柱的时候经常会出现名称跟柱子的形状匹配不上，这是为什么呢?CAD导入长沙2010-5-10答：如果几个柱子的隔得比较近的话，用自动识别柱的话，有可能会出现会把旁边柱的名称识别过来，所以这种情况下最好是用框选识别或者点选识别在新版的钢筋软件中，有的时候轴网的轴号会很大，甚至会影响正常的视图，这是怎么回事？轴网长沙2010-5-10答：在钢筋528版本中新增了对CAD字体的显示，这个主要是该电脑中装了CAD，并且缺少对应的字体，解决方法可以找到对应的字体装上去；也可以通过调“工程”“选项”“其他”“使用单线字体”勾上如果柱子的插筋和纵筋的钢筋级别不一样，软件怎么处理？柱长沙2010-5-10答：在框架柱的属性，其他属性中，插筋信息中可以单独设置插筋信息的在修剪轴线的时候，如果是要把轴线的中间的一段删除怎么处理？轴网长沙2010-5-10答：这个必须要用"拉框修改轴线"处理在算基础连梁与桩承台的锚固的时候，如果图纸上要求是基础连梁的钢筋过承台的中心线伸到承台的对边然后弯折的话，软件里头没有这样的节点怎么处理呢？基础长沙2010-5-10 答：节点设置—框架梁—基础连梁与承台的端节点设置—节点四，然后把基础连梁伸到承台的长度改为“hc”软件中，螺旋板属性中的“底标高”是指的板的底标高吗？板郑州2010-5-10答：螺旋板属性中的“底标高”是指，螺旋板最低位置一端的板顶标高，而不是板底标高。
广联达钢筋集水坑的处理方法
广联达钢筋集水坑的处理方法
能够处理普通的基坑构件，我这里以一个工程为实例来叙述一下我自己的处理方法，其中也不可避免的要用到手工处理的方式。
该工程的底板厚度是400，而基坑的厚度跟底板一样也是400，基坑不放坡，在与底板交界处有一点点的斜坡，因为影响确实小，所以在这里忽略不计，喜欢完美的同学不妨把自己的经验分享。
具体的配筋要求可以看截图，
1、按照广联达的集水坑构件的配筋顺序，首先处理X方向的钢筋，从截图上面看，可以看出X方向的钢筋是基坑底板横向的配筋，分面筋和底筋，这时可能有人会问，怎么分开底筋很面筋，因为该工程的图纸恰好底筋和面筋的配筋间距不同，以工程实例的钢筋为例，处理方法是用/号来分开：（B12@100/B12@150），同理，Y向钢筋一样这么处理，从图纸上来看，这个基坑的侧面钢筋是B12@150,照输进去就可以了，然后是斜面钢筋B12@100，那么钢筋就全部输入完了，但是这只是第一步，这一步只要记住这个符号/就可以轻松处理。
2、从图纸上来看，斜面钢筋还有一根分布筋，这个分布筋是无法用软件来处理的，这时我们可以利用两种方法来处理，一种是直接量出基坑。
广联达GFY2012操作技巧
做工程的构件绘制流程使用GFY做实际工程，一般推荐用户按照先地下再地上，先主体再零星的原则，即先绘制和计算主体结构，再计算零星构件的顺序。
1、针对不同的结构类型，采用不同的绘制顺序，能够更方便的绘制，更快速的计算，提高工作效率。
对不同结构类型，推荐用户的绘制流程如下；剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁；框架结构：柱→梁→板；框剪结构：柱→剪力墙板块→梁→板→砌体墙板块；砖混结构：砖墙→门窗洞→构造柱→圈梁。
2、根据结构的不同部位，推荐使用的绘制流程为：基础→地下→首层→地上。
构件图元及分类构件：在软件中柱、墙、梁等8种构件大类型；其下面还会区分类型小类，如柱有柱、构造柱类型；柱在图纸中又有KZ1、KZ2……。
那么这里的KZ1、KZ2就叫构件。
图元：在软件中是指构件绘制到绘图区后，能看到的图形就称为图元。
如KZ1绘制到轴网上，首层有10个KZ1，那么这10个KZ1就叫柱图元。
工程实际中的构件按照图元形状可以划分为点状构件、线状构件和面状构件。
1）点状构件包括柱子，门窗洞口、独立基础、桩、桩承台等；2）线状图元包括梁、墙、条基等；3）面状构件包括现浇板、筏板等。
【点】画法【点】画法适用于点式构件（例如柱子）和部分面状构件（例如现浇板）。
操作方法如下：第一步：在“构件工具条”选择一种已经定义的构件，如KZ-1；第二步：在“绘图工具栏”选择【点】；第三步：在绘图区，鼠标左键点击一点作为构件的插入点（只有鼠标指针显示为“”才能绘制），完成绘制。
说明：1）选择了适用于点式绘制的构件之后，软件会默认为点式绘制，直接在绘图区域绘制即可。
例如在构件工具条中选择了“框架柱”之后，可直接跳过绘图步骤的第二步，直接绘制。
2）对于面状构件的点式绘制，例如：板、筏板等，必须在有其它构件（例如梁和墙）围成的封闭空间内才能进行点式绘制。
【直线】画法【直线】绘制主要用于线状构件，当需要绘制一条或者多条连续的直线时，可以采用绘制【直线】的方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广联达钢筋集水坑的处理方法
因为每个工程的要求都不一样，而广联达的基坑图元也只能够处理普通的基坑构件，我这里以一个工程为实例来叙述一下我自己的处理方法，其中也不可避免的要用到手工处理的方式。
该工程的底板厚度是400，而基坑的厚度跟底板一样也是400，基坑不放坡，在与底板交界处有一点点的斜坡，因为影响确实小，所以在这里忽略不计，喜欢完美的同学不妨把自己的经验分享。
具体的配筋要求可以看截图，
1、按照广联达的集水坑构件的配筋顺序，首先处理X方向的钢筋，从截图上面看，可以看出X方向的钢筋是基坑底板横向的配筋，分面筋和底筋，这时可能有人会问，怎么分开底筋很面筋，因为该工程的图纸恰好底筋和面筋的配筋间距不同，以工程实例的钢筋为例，处理方法是用“/”号来分开：（/mailto:B12@100/B12@150），同理，
Y向钢筋一样这么处理，从图纸上来看，这个基坑的侧面钢筋是/mailto:B12@150,照输进去就可以了，然后是斜面钢筋
/mailto:B12@100，那么钢筋就全部输入完了，但是这只是第一步，这一步只要记住这个符号“/”就可以轻松处理。
2、从图纸上来看，斜面钢筋还有一根分布筋，这个分布筋是无法用软件来处理的，这时我们可以利用两种方法来处理，一种是直接量出基坑的长宽，然后计算出根数，在其他钢筋里面处理，一种就是画个自定义线来处理，画自定义线的好处就是不用自己去计算根数，这个在负责一点的构件比较实用。
3、输入完这些钢筋之后的下一步就是进行节点的设置了，从图纸的显示看，这个基坑适用于筏板遇基坑的第二个节点，只要选中基坑然后点击节点设置，在里面的筏板遇集水坑节点选择第二个节点即可，不过选择之后还必须根据图纸的要求，对钢筋的弯折进行调整，这个工程的弯折是300，所以把里面的15d都改成300，而底板底筋到坑壁的长度节点上是设置了1000，这个可以根据实际案例来实际处理，这个工程的壁厚是250，那么伸进来的长度就是250-保护层，我这里暂按照220处理。
设置筏板平板式筏板顶部高差节点为节点2，
4、上一步处理完了之后可能有些人会以为完成了，其实还没有，因为还要调整筏板钢筋，从图纸上看，筏板的面筋直接伸入到基坑底，而基坑的底筋直接伸入到筏板顶，所以这个就需要到筏板主筋里面设置筏板平板式筏板顶部高差节点为节点2，筏板遇基坑的节点与集水坑一样设置为2并且该弯折。
5、做完上面的步骤之后我认为就能够比较准确的计算这种类型的集水坑了，希望大家指出不对之处和相对应的处理方法。
