11.如图 17 所示，竖直方向悬挂一平面镜，PQ 为平面镜两 端点，平面镜前站立一人，假设人眼处于 S 位置，试在右 侧光屏上标出人通过平面镜所能观察的范围 Q1Q2，并画出 光路图。
目 录
上一
下一页
末 页
12.如图 18 所示，小丽站在池塘边看见水中 A 点有一条鱼， 试确定鱼大致的实际位置 A′，并画出看见 A 点的光路图。
目 录
上一
下一页
末 页
37.小磁针静止在磁体旁，如图 38.在图 44 中标出通电螺线 43 所示，标出小磁针的 N 极。 管的 N、S 极和磁感线方向。
N
目 录
上一
下一页
末 页
39.在图 45 中根据静止时小磁针 的指向画出螺线管的绕线方法。
40.通电螺线管与条形磁体 A 相互吸引，根据图 46 中所提 供的信息，标出通电螺线管的 N 极、条形磁体 A 的 S 极和 M 点的磁感线方向。
上一
下一页
末 页
21.如图 27 所示为小丽同学站在某商场匀速向上运动的电动 扶梯上的示意图，请在图中作出小丽所受力的示意图（O 点 为小丽的重心）（不考虑空气的阻力）。
目 录
上一
下一页
末 页
22.（名师原创）如图 28 所示，浸没在液体中的物体，在 浮力作用下向上加速运动。请画出物体在图中位置时所 受力的示意图。
目 录
上一
下一页
末 页
16.如图 22 所示，图甲是小明眼睛成像情况示意图，请 在图乙中画出矫正小明视力所需的透镜并完成光路图。
目 录
上一
下一页
末 页
类型二 力学作图题
17.画出图 23 中旋转物体 M 所受重力的示意图。
目 录
上一
下一页
末 页
18.如图 24 所示，用细线将小球悬挂在竖直墙壁上，请 画出小球所受细线拉力及小球对墙壁压力的示意图。
目 录
上一
下一页
末 页
19.如图 25 所示，用力把一个物体压在竖直的墙壁上使其 静止，请画出物体所受摩擦力的示意图。
目 录
上一
下一页
末 页
20.小夏用天平测量物体 A 的质量（如图26 所示），请在图 中画出物体 A 对天平托盘的压力 F，要求包含力的三要素。 （g 取 10 N/kg）
目 录
目 录
上一
下一页
末 页
9.小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花茁壮 成长，小宇想让室外太阳光照射到盆中花上的 B 处，如图 15 所示，请你在图中把光路补充完整并过 A 点画出放置的平面 镜。
图 15
目 录
上一
下一页
末 页
10.如图 16 所示为一块透明的长方体玻璃砖，水平面 MN 镀银（反射光），一束光从 A 点入射，从 B 点射出，请 完成光路图。
目 录
上一
下一页
末 页
7.井底之蛙”这个成语大家都很熟悉，如图 13 所示，在一个 干枯的井底正中央 P 点有一只青蛙，它的视野范围如图 a 所 示，大雨将井全部灌满水，若青蛙仍在 P 点，请你在图 b 中 画出青蛙视野发生变化后的大致情况。
目 录
上一
下一页
末 页
8.猴子捞月”的故事同学们耳熟能详，如图 14 所示，若猴子 的眼睛用点 A 表示，空中的月亮用点 B 表示，请画出猴子看 见水中月亮的光路图，并保留必要的作图痕迹。
目 录
上一
下一页
末 页
13.请在图 19 中画出光线 AO 的折射光线和 BC 的入射光 线。
目 录
上一
下一页
末 页
14.如图 20 所示，请画出由 S 点发出的光经过凸透镜后的 折射光线，并确定发光点 S 的像点 S′。
目 录
上一
下一页
末 页
15.如图 21 所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点，请画出图中光线在凸透镜左侧的入射光线 以及图中光线进入水中的折射光线。
规律总结
光学作图题近5年有4年考 查，主要涉及光的反射、 光的折射、平面镜成像和 透镜对光线的作用等。在 光学作图中，光线是最基 本的作图元素，用光线反 映光的反射、光的折射以 及透镜对光线的作用是光 学作图题的核心内容。学 生在复习时一定要掌握好 光学规律
目 录 上一 下一页
18
2
末 页
续表：
类 型
目 录
上一
下一页
末 页
目 录
上一
下一页
末 页
目 录
上一
下一页
末 页
23.如图 29 所示，在平直的地面上，一个人沿水平方向推 一物体向右匀速运动，请画出物体在水平方向的受力示 意图。
目 录
上一
下一页
末 页
24.人静止站在汽车上时，如果汽车突然启动向前，人容 易向后倾倒。图 30 是一个简单的示意图，请在图中白 点处画出汽车突然启动时，人受力情况的示意图。
末 页
32. 工人站在地上利用滑轮组把货物提起来，请你把 图 38 中绳子的绕线方法补充完整。
目 录
上一
下一页
末 页
类型三 电磁学作图题
33.如图 39 所示，用测电笔测试某家庭电路中两条输 电线时，只有接触下方那条电线时测电笔的氖管发光。 请将图中灯泡、开关接入线路。
目 录
上一
下一页
末 页
34.科研人员制成“光控开关”（能在天黑时自动闭合，天亮 时自动断开）和“声控开关”（能在有声音发出时自动闭合， 无声时自动断开）。请将图 40 中的光控开关、声控开关、灯 泡用笔画线代替导线正确连入电路，设计出只有在天黑且有 声音时灯才亮的自动控制安全电路。
电磁 学作 2013 图题
17
家庭电路 的连接
2
目 录
上一
下一页
末 页
典例精析
类型一 光学作图题
【典例 1】 （2014 河南，16）如图 1 所示，一束光从 玻璃砖 AB 面垂直射入，折射后从玻璃砖 AC 面射出，请 画出这束光在 AC 面发生折射的光路图。
目 录
上一
下一页
末 页
【典例 2】如图 2，S′ 为发光点 S 在平面镜 MN 中的像， 若 S 发出的一条光线经平面镜反射后经过 P 点，请在图中 标出发光点 S 的位置，并完成光路图（保留作图痕迹）。
目 录
上一
下一页
末 页
类型二 力学作图题 【典例 3】如图 3 ，一重力不计的挂衣钩“吸”在竖直墙 上，钩上挂着物体保持静止。请画出挂衣钩在竖直方向上 受力的示意图。（画图时，用实心点 O 表示力的作用点）
目 录
上一
下一页
末 页
【典例 4】为使轻质杠杆AB 在如图 4 所示位置静止， 请你在杠杆上画出所施加最小动力 F1 的示意图，并作 出阻力F2 的力臂。
目 录
上一
下一页
末 页
35.为了保证空气流通，小刚家的卫生间安装了换气扇，且换 气扇与电灯由同一个开关控制，闭合开关时，换气扇和电灯 同时工作。请你用笔画线代替导线，将如图 41 所示的电灯、 换气扇（用 M 表示）和控制它们的开关正确连入电路。
目 录
上一
下一页
末 页
36.）图 42 中甲是插线板，请将乙图的内部电路连接完整。 要求：在开关断开时插线板上的指示灯不发光，插孔不能 提供工作电压；在开关闭合时指示灯发光，插孔可提供工 作电压，若指示灯损坏，开关闭合时插孔也能提供工作电 压。
2014 力学 2013 作图 题 2012 2011
17 16
17
2 2
2
17
2
目 录
上一
下一页
末 页
续表：
类 型
年 份
题 考查内容 分 号 值
规律总结
电磁学作图题近 5 年只有 2013年考查。 在电学作图中，主 要考查家庭电路的 连接；磁学作图中， 主要利用安培定则 和磁极间的相互作 用判断电源的正负 极、磁极等
目 录
上一
下一页
末 页
28.如图 34（a）所示，小华用笤帚在扫地，O 为支点， 作用在 A 点的动力为 F1。在图（b）中画出作用在 B 点的阻力 F2 的示意图及其力臂 l2。
目 录
上一
下一页
末 页
29.如图 35 所示，这是用螺丝刀撬起图钉的示意图，O 为支点，A 为动力作用点，F2为阻力。请在图中画出阻 力 F2 的力臂 l2 及作用在 A 点的最小动力 F1 的示意图。
目 录
上一
下一页
末 页
41.小明自制了一个带有电磁铁的木船模型，将它放入水 中漂浮，闭合开关后，船头会向北方偏转，请在图 47 上标出螺线管的南北极和电源的正负极。
目 录
上一
下一页
末 页
42.如图 48 所示，请将螺线管、滑动变阻器接入电路中， 使开关闭合后螺线管与条形磁铁相互排斥，滑动变阻器 的滑片向左移动时弹簧的长度变短，并标出通电螺线管 的 N 极。
专题五 作图题
备战演练
目 录
上一
下一页
末 页
考情分析 类 型 年 份
2015 2014 光学 2012 作图 题 2011
2011～2015 年河南中考情一览表
题 号
16 16 16
考查内 容
作光的折 射光路图 作光的折 射光路图 作光的反 射光路图 利用平面 镜成像作 光的反射 光路图
分 值
2 2 2
目 录
上一
下一页
末 页
30.如图 36 所示，杠杆的 N 端挂一重物，在 M 点施加 一个最小的动力使杠杆平衡。试画出这个最小的动力 F1、动力臂 l1 和杠杆受到的阻力 F2。
物理中考光学力学电磁学作图题大全(附解析)
作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。
中考物理必考专题五

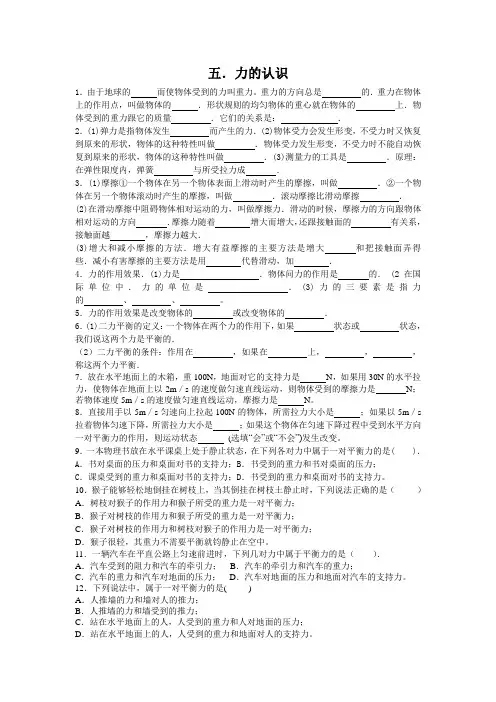

五．力的认识1．由于地球的而使物体受到的力叫重力。
重力的方向总是的．重力在物体上的作用点，叫做物体的．形状规则的均匀物体的重心就在物体的上．物体受到的重力跟它的质量．它们的关系是：．2．(1)弹力是指物体发生而产生的力．(2)物体受力会发生形变，不受力时又恢复到原来的形状，物体的这种特性叫做．物体受力发生形变，不受力时不能自动恢复到原来的形状，物体的这种特性叫做．(3)测量力的工具是．原理：在弹性限度内，弹簧与所受拉力成．3．(1)摩擦①一个物体在另一个物体表面上滑动时产生的摩擦，叫做．②一个物体在另一个物体滚动时产生的摩擦，叫做．滚动摩擦比滑动摩擦．(2)在滑动摩擦中阻碍物体相对运动的力，叫做摩擦力．滑动的时候，摩擦力的方向跟物体相对运动的方向．摩擦力随着增大而增大，还跟接触面的有关系，接触面越，摩擦力越大．(3)增大和减小摩擦的方法．增大有益摩擦的主要方法是增大和把接触面弄得些．减小有害摩擦的主要方法是用代替滑动，加．4．力的作用效果．(1)力是．物体问力的作用是的． (2在国际单位中．力的单位是．(3)力的三要素是指力的、、。
5．力的作用效果是改变物体的或改变物体的．6．(1)二力平衡的定义：一个物体在两个力的作用下，如果状态或状态，我们说这两个力是平衡的．（2）二力平衡的条件：作用在，如果在上，，，称这两个力平衡．7．放在水平地面上的木箱，重100N，地面对它的支持力是N，如果用30N的水平拉力，使物体在地面上以2m／s的速度做匀速直线运动，则物体受到的摩擦力是N；若物体速度5m／s的速度做匀速直线运动，摩擦力是N。
8．直接用手以5m／s匀速向上拉起100N的物体，所需拉力大小是；如果以5m／s 拉着物体匀速下降，所需拉力大小是；如果这个物体在匀速下降过程中受到水平方向一对平衡力的作用，则运动状态(选填“会”或“不会”)发生改变。
9．一本物理书放在水平课桌上处于静止状态，在下列各对力中属于一对平衡力的是( )．A．书对桌面的压力和桌面对书的支持力；B．书受到的重力和书对桌面的压力；C．课桌受到的重力和桌面对书的支持力；D．书受到的重力和桌面对书的支持力。
中考物理作图专题《平面镜成像作图》专项训练(解析版)
《平面镜成像作图》一、作图题1.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。
在图中找出挡板左侧这个发光点的位置。
2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。
3.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。
请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。
4.如图所示，水平地面上有一障碍物ABDC，较大平面镜MN在某一高度水平放置，试用作图法求出眼睛位于O点从平面镜中所能看到障碍物后方地面的范围．5.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。
（要求保留必要的辅助线）6.已知发光点S在平面镜中的像是S´，在图中作出镜面的位置及沿SA方向的入射光线被反射后的光路．7.如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。
8.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。
如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。
9.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图．10.试在图中画出钟表两指针像的位置．11.如图所示，眼睛A通过平面镜看到点光源的像S＇，请按要求完成作图：①作出点光源S；②作出眼睛A看到点光源S的光路图．12.如图所示，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。
请你画出人眼在B点处通过平面镜看到A物体的像的光路图。
13.根据光的传播方向，请在图中画出平面镜。
14.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）．15.小明的乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球．图中已标出了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小．16.如图所示是同一发光点S发出的经过平面镜反射后的两条反射光线，请用作图法画出发光点S的位置。
中考物理作图题精练精解作图题5根据实物图画电路图含解析

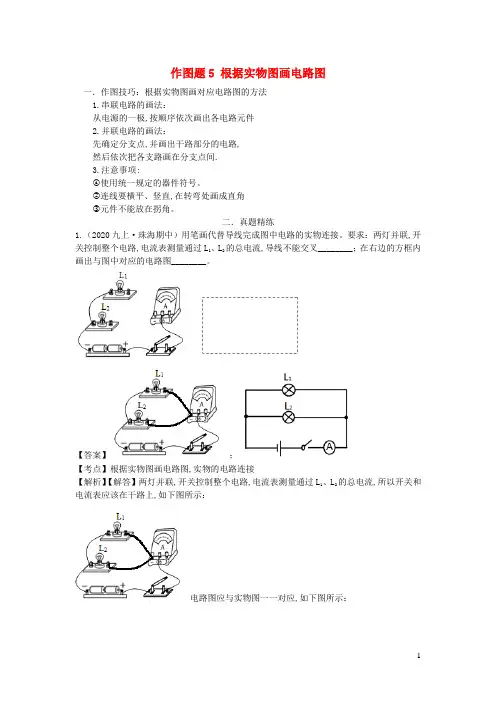

作图题5 根据实物图画电路图一．作图技巧：根据实物图画对应电路图的方法1.串联电路的画法：从电源的一极,按顺序依次画出各电路元件2.并联电路的画法：先确定分支点,并画出干路部分的电路,然后依次把各支路画在分支点间.3.注意事项:使用统一规定的器件符号。
②连线要横平、竖直,在转弯处画成直角③元件不能放在拐角。
二．真题精练1.（2020九上·珠海期中）用笔画代替导线完成图中电路的实物连接。
要求：两灯并联,开关控制整个电路,电流表测量通过L1、L2的总电流,导线不能交叉________；在右边的方框内画出与图中对应的电路图________。
【答案】；【考点】根据实物图画电路图,实物的电路连接【解析】【解答】两灯并联,开关控制整个电路,电流表测量通过L1、L2的总电流,所以开关和电流表应该在干路上,如下图所示：电路图应与实物图一一对应,如下图所示：【分析】并联电路中,各用电器在不同的支路上,电流表测量总电流时,串联在干路上；根据实物图,对应画出电路图。
2.（2020九上·花都期中）如图所示是玩具电风扇的连接电路,请在方框内画出对应的电路图。
电风扇可以用“ ”这样的符号表示。
【答案】解：如图所示;【考点】根据实物图画电路图【解析】【解答】由图可知,该电路中有电源、导线、开关、和电风扇,它们顺次连接,电路图如图所示：【分析】根据实物图的连接方式,画出电路图。
3.（2019九上·宁津月考）画出如图所示的实物电路的电路图。
【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】解：电流从正极出发经开关S开始分支,一支经灯泡L1；另一支经电流表,灯泡L2 , 然后两支汇合回到电源负极。
如图所示：【分析】根据实物图灯泡的连接方式画出对应的电路图。
4.（2019九上·海淀月考）如图所示是某同学连接的电路．请你根据他的实物连接图在虚线框内画出对应的电路图．【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】分析电路可知,开关S1在干路,S2与灯L1串联在一个支路,L2在一个支路,两灯并联,电路图如图所示：【分析】根据实物图,灯泡并联,干路上有开关,其中一个支路上有开关。
物理中考总复习——专题训练——作图题
专题三作图题作图题是检测学生对知识的理解和掌握程度的一种题型，它主要体现在各个知识点的落实中，由于各部分知识的不同，所以对作图题的要求也就不同，但它们的共同特点就是让学生把相关的知识以图的形式展示出来。
初中物理的作图题主要可以分为光学作图题、力学作图题、电学作图题。
一、光学作图题光学作图题一般包括：光的反射定律、平面镜成像、折射定律、透镜的三条特殊光线等。
解答光学作图题首先要熟练掌握光传播的定律、规律，有关原理、性质等；其次要密切联系几何知识中的作图方法，将二者有机结合在一起学习；第三要注意作图中的细节，如法线、光线的延长线（或反向延长线）、虚像和辅助线要画成虚线、光线箭头的标注、垂直符号的标注等。
1.利用光的反射和折射规律作图步骤：（1）找入射点：光线与界面的交点。
（2）作法线：过入射点作垂直界面的虚线，并且标明垂足符号。
（3）根据要求作光线a、反射时，根据“反射角=入射角”做出入射光线或反射光线。
b、折射时已知入射光线，根据光线从空气中射入水中，折射光线偏向法线画出折射光线；或根据光线从水中射入空气中，折射光线偏离法线画出折射光线。
c、折射时已知折射光线，根据光线从空气中射入水中，折射光线偏向法线画出入射光线；或根据光线从水中射入空气中，折射光线偏离法线画出入射光线。
（4）已知入射光线和反射光线，求法线和反射界面：作入射光线和反射光线的角平分线即为法线（虚线），过入射光线和反射光线的交点作法线的垂线即为反射界面（实线、作垂足）。
2.平面镜成像（1）找平面镜的位置：由平面镜成像原理可知，物与像关于平面镜对称，则用虚线连接物与像的对应点，作连接虚线段的中垂线即为平面镜的位置（注意垂足符号）。
（2）确定像的位置：作点（或线段的两端点）关于平面镜的对称点，对称点（或对称点的连线）即为点（或线段）在平面镜中成的像。
其中点与对称点的连线用虚线，并注明垂足符号；对称点的连线也用虚线。
3.透镜的三条特殊光线（1）通过凸透镜的三条特殊光线：平行于主光轴的光线经凸透镜折射后通过焦点；通过焦点的光线折射后与主轴平行；通过光心的光线传播方向不改变。
中考数学物理作图题规范
数学1.作图题题目中要求你作出的用实线,过程中需要用到的线用虚线,因为它们不是你的最终目的2.平面几何中题目的就是实线,你自己画的全是虚线；空间几何中,凡是看得见的就是实线,看不见的就是虚线详细方法一、理解“尺规作图”的含义1.在几何中，我们把只限定用直尺（无刻度）和圆规来画图的方法，称为尺规作图．其中直尺只能用来作直线、线段、射线或延长线段；圆规用来作圆和圆弧．由此可知，尺规作图与一般的画图不同，一般画图可以动用一切画图工具，包括三角尺、量角器等，在操作过程中可以度量，但尺规作图在操作过程中是不允许度量成分的．2.基本作图：（1）用尺规作一条线段等于已知线段；（2）用尺规作一个角等于已知角.利用这两个基本作图，可以作两条线段或两个角的和或差.二、熟练掌握尺规作图题的规范语言1.用直尺作图的几何语言：①过点×、点×作直线××；或作直线××；或作射线××；②连结两点××；或连结××；③延长××到点×；或延长（反向延长）××到点×，使××＝××；或延长××交××于点×；2.用圆规作图的几何语言：①在××上截取××＝××；②以点×为圆心，××的长为半径作圆（或弧）③以点×为圆心，××的长为半径作弧，交××于点×；④分别以点×、点×为圆心，以××、××的长为半径作弧，两弧相交于点×、×.三、了解尺规作图题的一般步骤尺规作图题的步骤：1.已知：当作图是文字语言叙述时，要学会根据文字语言用数学语言写出题目中的条件；2.求作：能根据题目写出要求作出的图形及此图形应满足的条件；3.作法：能根据作图的过程写出每一步的操作过程.当不要求写作法时，一般要保留作图痕迹.对于较复杂的作图，可先画出草图，使它同所要作的图大致相同，然后借助草图寻找作法.在目前，我们只要能够写出已知，求作，作法三步（另外还有第四步证明）就可以了，而且在许多中考作图题中，又往往只要求保留作图痕迹，不需要写出作法，可见在解作图题时，保留作图痕迹很重要.四、基本作图最基本,最常用的尺规作图,通常称基本作图。
中考物理作图题专题训练汇总及答案解析
中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
